ZFTW防雷器说明书
ZFTW防雷器说明书

ZFTW-系列通道防雷保安器说明书一、功能与特点ZFTW-系列通道防雷保安器为我公司为铁路信号系统设计,用于防止雷电过电压和瞬态过电压对铁路信号系统及设备造成的损坏。
●其主要特点是:●防雷保安器为插拔式,防雷底座即可直接固定于直六柱瓷端子接线柱上,也可固定于35mm导轨或防雷分线柜绝缘板上。
实现传统6柱瓷端子的分线、防雷一体化,使用简单、方便、节省空间及改造成本。
●内置过流保护电路,避免火险发生●内部串接压敏电阻,有效阻断漏流●采用绿、红色分别指示工作状态及失效状态,清晰直观●防雷模块设有测试点,方便对防雷器整体性能及内部器件定期测试。
二、工作原理及主要元器件选型二.1 共模型信号线2PE二.2 差模型二.3 全模型信号线信号线PE信号线信号线PE三、主要外形参数防雷模块和底座组装后外形尺寸为49×40×82mm ,图为防雷模块及与底座组装后的示意图如下:四. 使用方法鉴别座的方向与电压等级一一对应,使用时,依据电压等级和保护模式选用相应的底座及与之配合的防雷保安器模块,电压等级与鉴别座的对应关系如下图所示:共模共模共模共模差模和全模签别座方向对应电压等级和保护模式对照图差模和全模差模和全模差模和全模黑点为签别座方向底座俯视图使用时,可以通过螺母将防雷保安器底座与直六柱瓷端子的接线柱连接起来,使得防雷保安器底座固定在直六柱瓷端子上,此步骤还可同时实现接线柱与防雷电路的电气连接,使得防雷保安器与信号设备并联连接,到达防雷减灾的目的;三个防雷底座可共用一接地连接排,用于与地线连接;可共用一标识牌,用于记录信号线路的走向及其他信息。
五.检测方法如图一二三所示,模块引脚和模块上所表示意图对应关系原则如下:左边对应左边;右边对应右边;中间对应中间;近端对应近端;远端对应远端。
即原理图中所标的a,b,c,d,x,y,z分别对应模块下引脚和测试点的A,B,C,D,X,Y,Z;具体对应关系如下:检测方法如下:举例:如检测M1压敏电阻时,测量引脚D和测试点Y两端电压和漏流即可。
防雷元件测试仪使用说明

防雷元件测试仪防雷元件测试仪,该仪表可用于各种防雷器件的测量,并在此基础上评价防雷器件的性能。
该防雷元件测试仪是在传统仪表的基础上研发的国内独一无二的高科技防雷器件测试产品。
一种便携式、全中文操作菜单、高精度的防雷元件测试仪,仪表配备有测试所必需的附件。
全中文傻瓜式操作,简单、直观,操作者只需要阅读说明书而不必参加专门的培训就能够操作。
仪器性能特征1、适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管,真空避雷管等过压防护元件直流参数的测试。
(包括压敏电阻阻泄露电流的测试)2、在传统防雷测试仪记忆、运算、保持、控制功能的基础上,本产品更具有国内独一无二的开机声光报警、蓝屏显示、实时时钟显示、存储、查看所测数据的新型功能。
3、具有高压短路保护、过流保护等功能,高压自泄放时间小于0.5秒。
4、具有准确度高、可靠性好的LCD数字显示。
5、测量时,可以预先设定量程,并在测量过程中对超量程测试发出声响提示.6、具有器件分组和检验判别功能。
7、选择连续测量,可以对批量元件进行不间断测试。
8、压敏电阻测量主要技术性能(1)起始动作电压U1MA:0—1999V(2)漏电流I0.75U1MA: 0-199.9∪A9、放电管测量主要技术性能(1)直流击穿电压VSdc:5-1999V(2)工作误差:≤±1%±1d10、本机可存储10组测试数据技术指标1、压敏电阻测量2、放电管测量3、绝缘电阻:15MΩ(1000V)4、耐压:AC 1.5KV 50HZ 1min5、工作温度和湿度:-10℃~+50℃<95%RH6、储存温度和湿度:-20℃~+50℃<95%RH7、电源:AC220V±10%或DC5V 3A8、功耗:6W9、外形尺寸:235×185×100(mm ) 10、重量:≤2.5kg图1 前面板图本机按键采用一体化键盘设计,前面板共设五个按键,具体功能如下: 1、主菜单器件选择右边是用来调整年份时间的“年”(例如:2006 表示 2006年) 数据查询的右边表示月日,例12-15表示12月15日。
避雷器说明书

避雷器说明书中文名:避雷器外文名:Surgearrester材质:氧化锌作用:释放过电压能量1)用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅值的一种电器。
本术语包含运行安装时对于该电器正常功能所必须的任何外部间隙,而不论其是否作为整体的一个部件。
注1:避雷器通常连接在电网导线与地线之间,然而有时也连接在电器绕组旁或导线之间。
注2:避雷器有时也称为过电压保护器,过电压限制器(surgedivider)。
2)避雷器是通信线缆防止雷电损坏时经常采用的另一种重要的设备。
一、避雷器定义避雷器:用于保护电气设备免受雷击时高瞬态过电压危害,并限制续流时间,也常限制续流幅值的一种电器。
避雷器有时也称为过电压保护器,过电压限制器。
中文名:避雷器外文名:Arrester别称:无应用学科:信息通信特点:高瞬态、过电压、电器、雷电防护二、避雷器适用范围交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘,免受雷电过电压和操作过电压损害。
适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。
三、避雷器特点与原理交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性,响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。
避雷器在正常系统工作电压下,呈现高电阻状态,仅有微安级电流通过。
在过电压大电流作用下它便呈现低电阻,从而限制了避雷器两端的残压四、避雷器分类避雷器分为很多种,有金属氧化物避雷器,线路型金属氧化物避雷器,无间隙线路型金属氧化物避雷器,全绝缘复合外套金属氧化物避雷器,可卸式避雷器。
避雷器的主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。
每种类型避雷器的主要工作原理是不同的,但是它们的工作实质是相同的,都是为了保护通信线缆和通信设备不受损害。
4.1、管型避雷器管型避雷器实际是一种具有较高熄弧能力的保护间隙,它由两个串联间隙组成,一个间隙在大气中,称为外间隙,它的任务就是隔离工作电压,避免产气管被流经管子的工频泄露电流所烧坏;另一个装设在气管内,称为内间隙或者灭弧间隙,管型避雷器的灭弧能力与工频续流的大小有关。
二合一和三合一说明书(2-1)

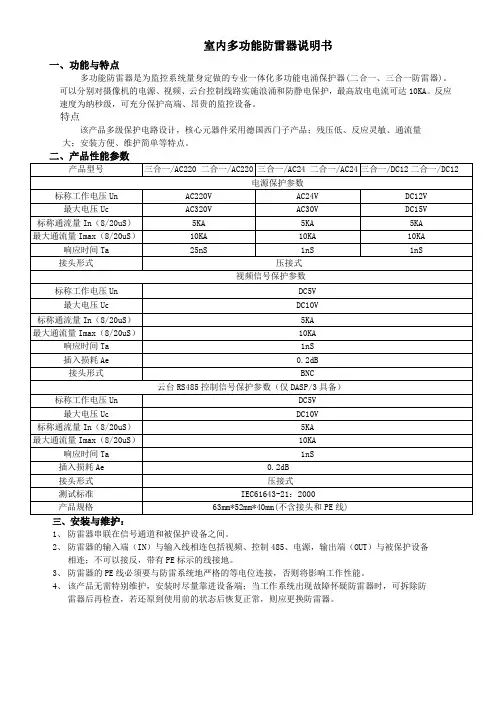

室内多功能防雷器说明书
一、功能与特点
多功能防雷器是为监控系统量身定做的专业一体化多功能电涌保护器(二合一、三合一防雷器)。
可以分别对摄像机的电源、视频、云台控制线路实施浪涌和防静电保护,最高放电电流可达10KA。
反应速度为纳秒级,可充分保护高端、昂贵的监控设备。
特点
该产品多级保护电路设计,核心元器件采用德国西门子产品;残压低、反应灵敏、通流量大;安装方便、维护简单等特点。
三、
1、防雷器串联在信号通道和被保护设备之间。
2、防雷器的输入端(IN)与输入线相连包括视频、控制485、电源,输出端(OUT)与被保护设备
相连;不可以接反,带有PE标示的线接地。
3、防雷器的PE线必须要与防雷系统地严格的等电位连接,否则将影响工作性能。
4、该产品无需特别维护,安装时尽量靠进设备端;当工作系统出现故障怀疑防雷器时,可拆除防
雷器后再检查,若还原到使用前的状态后恢复正常,则应更换防雷器。
菲尼克斯防雷器、电涌防护器使用说明

VAL-MS230 ST 和F-MS 12 ST 德国菲尼克斯浪涌保护器防雷器防雷器的工作原理:防雷器内部结构其实就是巨功率电压敏感器件,当雷击进入电源进户线路时:防雷器将过高的电压吸收和泄放到大地上,所以地线是很重要的,没有地线就没有防雷效果,只能吸收浪涌效果,当遇到过于强大的雷击时需要空气开关或熔断器(保险丝)来保护,所以空气开关和熔断器的电流要选择合适,不然烧了防雷器还和电网未断开,在空气开关后面再接熔断器是为了更保险,因为空气开关是机械动作的,不会100%可靠。
防雷器的使用必须和空气开关和熔断器配合,理论上讲:空气开关或保险丝电流越小越好,防雷器的并联只数越多效果越好,对雷电的吸收功率越大,但如果选用过大电流的空气开关是不利的,当防雷器达到极限功率时间后,如果空气开关或保险丝未断开是不行的。
使用漏电开关要接在防雷线路之后,漏电开关里面有电子线路,接在防雷线路后面可以保护漏电开关被雷击损坏。
本防雷器属于快速更换结构,当过强雷击被击穿后可以快速更换防雷器芯,不用任何工具,只从防雷器座上拔下和插上,购买时也以多买几个防雷器芯备用,防雷器芯购买请看:德国菲尼克斯PHOENIX CONTACT V AL-MS230 防雷器芯下图是:简单的浪涌保护接线图,本图不能实现防雷保护,只有浪涌保护,空气开关和溶断器大于32A时用两只防雷器并联。
下图是:简单型的防雷和浪涌保护(成本低,效果一般)。
下图是:32A典型防雷浪涌保护接线图(效果最好)。
下图是:63A以下大电流防雷浪涌保护接线图(对线路电流大的也有很好效果)。
下图是: 三相五线防雷浪涌保护接线图,电流大的要用多只并联。
VALVETRAB -MS是一个单通道、导轨安装式的Ⅱ类(C级)电涌保护器。
为了对多路导线进行电涌保护,可以将多个VALVETRAB并联在一起安装,并在接地侧桥接。
VAL MS...VF产品在保护插头中特殊设计了压敏电阻和气体放电管,可以有效限制漏电流。
--35kv说明书

35kV交 流 无 间 隙 金 属 氧 化 物 避 雷 器 使用说明书八、外型与安装尺寸一、用途35kV复合外套交流无间隙金属氧化物避雷器(以下简称避雷器),是用来保护相应电压等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。
产品执行标准:GB11032—2010《交流无间隙金属氧化物避雷器》。
二、使用条件1. 适用户内、户外;2. 环境温度(-40~+40)o C ;3. 海拔高度不超过2000m ;4. 交流系统额定频率为 (48~62) Hz ;5. 地震烈度7度及以下地区;6. 使用于Ⅲ类及以下污秽地区;7. 长期施加于避雷器上的工频电压不超过避雷器持续运行电压。
8. 最大风速不超过35m/s。
9. 太阳光最大辐射强度为1.1kW/m2。
三、结构和特性该类避雷器由非线性氧化锌电阻片叠加组装,密封于复合绝缘套内,无放电间隙。
在正常运行电压下,避雷器呈高阻绝缘状态;当受到过电压冲击时,避雷器呈低阻状态,迅速泄放冲击电流入地,使与其并联的电气设备上的电压限制在规定值,以保证电气设备的-4- -1-安全运行。
该避雷器设有压力释放装置。
由于本避雷器外套采用耐污秽性能优异的硅橡胶材料,产品耐污性能好,同时还具有陡波响应特性好,冲击电流耐受能力大、残压低、动作可靠、无工频续流、体积小、重量轻、不易破损、运输安装方便等优点。
四、型号说明标称放电电流下的最大残压值(kV)(kV)R:电容Z:电站W:无间隙您所购型号产品的电气性能参数见产品合格证。
五、验收、安装1、验收:(1)安装产品前,打开包装箱,检查随机文件(使用说明书、装箱单、合格证)是否齐全。
(2)按装箱单逐项检查配件是否齐全。
(3) 检查产品外表是否有运输造成的胶套裂纹或其它缺陷。
2、安装:安装时参照避雷器的安装示意图六、检测、维护1、检测:避雷器投入运行前及每年雷雨季节前,应进行预防性检测试验,其项目为:(1)直流或工频参考电压试验:在避雷器两端施加直流或工频电压(电压脉动率不大于±1.5%)待流过避雷器的直流或交流阻性电流峰值达到参考电流时,读取电压值,其值不小于标准值。
避雷器说明书

一、用途交流系统用瓷(复合)外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。
产品执行标准:GB11032/IEC60099-4 (交流系统用无间隙金属氧化物避雷器)二、使用条件1.适用户内、户外2.环境温度(-40℃~+48℃)3.太阳光最大辐射强度1.1kW/㎡4.海拔高度不超过2000m5.电源频率(48-62)Hz6.地震强度8度及以下地区7.最大风速不超过35m/s8.长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压三、结构和特性该类避雷器由非线性金属氧化物电阻片叠加组装,密封于绝缘瓷外套内,无任何放电间隙。
在正常运行电压下,避雷器呈高阻绝缘状态;当受到过电压冲击时,避雷器呈低阻状态,迅速泄放冲击电流入地,使与其并联的电气设备上的电压限制在规定值,以保证电气设备的安全运行。
该避雷器设有压力释放装置,当其在超负载动作或发生意外损坏时,内部压力剧增,使其压力释放装置动作,排除气体,避免瓷外套爆炸。
本避雷器具有陡波响应特性好,冲击电流耐受能力大,残压低、动作可靠、耐污秽能力强、维护简便等特点。
四、型号说明1.1、型号含义HY□W □□—□/□││││││└─标称电流下残压(kV)│││││└───避雷器额定电压(kV)││││└─────设计序号,不表明产品的先进程度│││└──────使用场所(S-配电型;Z-电站型;T-电气化铁道;│││R-保护电容,X线路型)││└───────无间隙│└─────────标称放电电流(kA)└──────────复合绝缘金属氧化物避雷器Y □W □□—□/□││││││└─标称电流下残压(kV)│││││└───避雷器额定电压(kV)││││└─────设计序号,不表明产品的先进程度│││└──────使用场所(S-配电型;Z-电站型;T-电气化铁道;│││R-保护电容)││└───────无间隙│└─────────标称放电电流(kA)└──────────金属氧化物避雷器1.2、0.22~0.38kV低压避雷器1.3、3kV配电型/电站型1.4、6kV配电型/电站型1.5、10kV配电型/电站型1.6、3~10kV并联补偿电容器型1.7、20kV配电型/电站型1.8、35kV电站型/ 35kV并联补偿电容器型1.9、发电机型/电动机型1.10、电机中性点型1.11、变压器、电抗器中性点型1.12、电气化铁道型安装时参照相应避雷器的安装示意图。
避雷器使用说明书

ETA E-8700000金属氧化锌避雷器使用说明书•请在使用本设备之前熟读本使用说明书。
•阅读本使用说明书后,请将妥善保存。
ETA..目录1.前言 (4)2.安全注意事项 (4)3.概要 (9)4.检查和安装 (9)4-1 检查 (9)4-2 存放 (9)4-3 安装 (10)4.3.1 准备 (10)4.3.2 安装时的注意事项 (10)4.3.3 安装 (10)4-4 接线 (10)4-5 安装后的检查 (10)5.维护 (11)5.1 日常维护 (11)5.2 特别维护 (11)5.3 测试 (11)此页留空白1.前言本说明书是为确保安全操作金属氧化锌避雷器编写而成。
在进行维护之前,请务必阅读本说明书,以便正确使用该设备。
应将本说明书存放在该设备附近,以便随时参阅。
2.安全注意事项本说明书中及设备上的标记、说明,对管理、操作、维护及检查均十分重要。
避免设备受到损伤或损坏,同时要正确操作该设备。
在阅读本说明书之前,要完全理解下列标记和简短说明,并建议您查阅相关设备和部件的使用说明书。
应用本设备用于变压器或电抗器,不可将其作为其它用途。
保证和义务限制廊坊电科院东芝避雷器有限公司对包括异常状况或由于与该设备连接的装置的故障造成的间接损失在内的任何损失不承担赔偿义务。
仅限定有资格的人员操作本使用说明书主要是为贵公司的电气总工程师和电气总工程师指定的(*)有资格的人员编写的。
为了操作、维护和检查该设备,必须阅读和理解本使用说明书和其他有关装置和部件的说明书,工作人员必须遵从电气总工程师的指示。
(*)指定人员是指充分理解本使用说明书内容的电气工程师。
警示标牌(1)为确保安全,必须阅读并理解所有警示标牌。
(2)必须将警示标牌张贴在容易看见的地方,切勿将其弄脏、撕下或遮盖。
3.概要本说明书适用于东芝生产的金属氧化锌避雷器。
这些避雷器具有下列特点:1)对过电压的迅速反应2)高能量分散能力3)操作安全4)小型轻量4.检查和安装当避雷器被运至现场后,应以下列方法进行检查、存放或安装。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

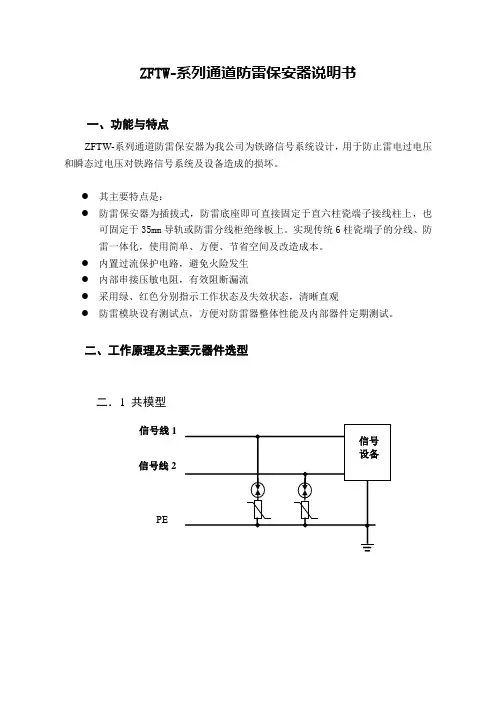

ZFTW-系列通道防雷保安器说明书
一、功能与特点
ZFTW-系列通道防雷保安器为我公司为铁路信号系统设计,用于防止雷电过电压和瞬态过电压对铁路信号系统及设备造成的损坏。
●其主要特点是:
●防雷保安器为插拔式,防雷底座即可直接固定于直六柱瓷端子接线柱上,也
可固定于35mm导轨或防雷分线柜绝缘板上。
实现传统6柱瓷端子的分线、防雷一体化,使用简单、方便、节省空间及改造成本。
●内置过流保护电路,避免火险发生
●内部串接压敏电阻,有效阻断漏流
●采用绿、红色分别指示工作状态及失效状态,清晰直观
●防雷模块设有测试点,方便对防雷器整体性能及内部器件定期测试。
二、工作原理及主要元器件选型
二.1 共模型
信号线2
PE
二.2 差模型
二.3 全模型
信号线
信号线
PE
信号线
信号线
PE
三、主要外形参数
防雷模块和底座组装后外形尺寸为49×40×82mm ,图为防雷模块及与底座组装后的示意图如下:
四. 使用方法
鉴别座的方向与电压等级一一对应,使用时,依据电压等级和保护模式选用相应的底座及与之配合的防雷保安器模块,电压等级与鉴别座的对应关系如下图所示:
共模
共模
共模
共模
差模和全模
签别座方向对应电压等级和保护模式对照图
差模和全模
差模和全模
差模和全模
黑点为签别座方向
底座俯视图
使用时,可以通过螺母将防雷保安器底座与直六柱瓷端子的接线柱连接起来,使得防雷保安
器底座固定在直六柱瓷端子上,此步骤还可同时实现接线柱与防雷电路的电气连接,使得防雷保
安器与信号设备并联连接,到达防雷减灾的目的;三个防雷底座可共用一接地连接排,用于与地
线连接;可共用一标识牌,用于记录信号线路的走向及其他信息。
五.检测方法
如图一二三所示,模块引脚和模块上所表示意图对应关系原则如下:左边对应左边;右边对应右边;中间对应中间;近端对应近端;远端对应远端。
即原理图中所标的a,b,c,d,x,y,z分别对应模块
下引脚和测试点的A,B,C,D,X,Y,Z;具体对应关系如下:
检测方法如下:举例:如检测M1压敏电阻时,测量引脚D和测试点Y两端电压和漏流即可。
检测放电管G1时,检测引脚A和测试点Y两点放电电压即可。
图一
