电扶梯土建图解读
☆.当两相邻层门地坎间距超过11米时，其间应设置一不得 向井道内开启的安全门，安全门的尺寸不得小于350mm（宽） *1800mm(高)
.井道通风孔设置要求
☆.左图为封闭式井道，目前公司xo8000所 设计该通风孔的具体尺寸
☆.用户需设立救援值班室，并每台铺设通往 机房的一根6芯电缆（推荐使用屏蔽/两两 双绞线），每芯至少0.75平方毫米。
.机房各相关要求（续）
☆.图中标明的用户自理（预埋钢 板的厚度*宽度*长度等），需 预先设置。
☆.A-A承重洞-图中标明的长度* 高度*深度的具体规格尺寸要 求。
☆. B-B承重墩-图中标明的长度* 高度*深度的具体规格尺寸要 求。 。
个无锐利边缘的垂直防碰警示挡板，高度不应小于300mm见A图。
A图
交叉布局扶梯俯视图.上下支详图(对称) 承重梁相关要求：
☆.地平装饰前的预留承重梁水平宽度保持 ≥200mm、地平装饰高度为135mm、承重梁垂 直面与扶梯上下头部机房外垂直面之间各保 持≥ 20mm间隙。
☆.承重梁预埋钢板mm30(厚度)*80(宽度)*? (实 际长度)、预埋开叉圆钢∮16*50mm 。
☆.井道必须垂直，井道水平尺寸为最小净空尺寸，且垂 直误差0～＋25㎜/0～30㎜、 0～＋30㎜/30m~60m、0～＋ 50㎜/60m以上。
☆.电梯井道最好为混泥土结构；如果井道为框架结构，在 导轨支架安装处应设置300mm高的混泥土圈梁，并在每层厅 门留洞孔上沿和下沿均设300mm高与井道同宽的混泥土梁。
☆. 图中按XO21NS-30°交叉扶梯6-6.5米为例
.各梯型宽度与土建 预留宽度间的关系：
电梯第五课 土建图相关计算培训
开门尺寸 对重后置
2P-CO NGSOK
HW≥X 具体X的值详见附件
- 18 -
开门尺寸 对重后置
2P-CO DO2000
- 19 -
开门尺寸 对重后置
4P-CO BRDS
HW ≥Max(3/2OP+140,A+100)+100
- 20 -
开门尺寸 对重后置
2P-SO
HW ≥3/2OP+导轨高+300
- 21 -
国标中对机房的要求
参考GB7588-2003
6.3机房结构和设备
工作区域的净高不应小于2000mm，且
在控制柜前应有一块净空间：深度不小于700mm，宽度至少为500mm或控制
柜的宽度，取两者的大者； 为了对运动部件进行维修和检查（如盘车），要有块不小于500mm*600mm的水平净 空面积。
- 24 -
顶层与底坑
GB7588-2003对于曳引是电梯顶部空间的规定如下： “5.7.1 曳引驱动电梯的顶部间距 曳引驱动电梯的顶部间距应满足下列要求，见附录K(标准的附录)图解。 5.7.1.1 当对重完全压在它的缓冲器上时，应同时满足下面四个条件： a)轿厢导轨长度应能提供不小于0.1+0.035υ2(m)的进一步的制导行程； 注：0.035υ2表示对应于115％额定速度υ时的重力制停距离的一半。即，圆整为0.035υ2。 b)符合8.13.2尺寸要求的轿顶最高面积的水平面[不包括5.7.1.1c]所述的部件面积]，与位于轿厢投影部 分井道顶最低部件的水平面(包括梁和固定在井道顶下的零部件)之间的自由垂直距离不应小于 1.0+0.035υ2 (m)； c)井道顶的最低部件与： 1)固定在轿厢顶上的设备的最高部件之间的自由垂直距离[不包括下面2]所述及的部件]，不 应小于0. 3+0.035υ2(m)。 2)导靴或滚轮、曳引绳附件和垂直滑动门的横梁或部件的最高部分之间的自由垂直距离不应 小于0.1 +0.035υ2 (m)。 d)轿厢上方应有足够的空间，该空间的大小以能容纳一个不小于0.50m×0.60m×0.80m的长方体为准， 任一平面朝下放置即可。对于用曳引绳直接系住的电梯，只要每根曳引绳中心线距长方体的一个 垂直面(至少一个)的距离均不大于0.15 m，则悬挂曳引绳和它的附件可以包括在这个空间内。 5.7.1.2 当轿厢完全压在它的缓冲器上时，对重导轨长度应能提供不小于0.1+0.035υ2 (m)的进一步的制
康力电梯产品说明书
康为电梯股份有限公司CANNY ELEVATOR CO. LTD.。
地址：江苏省汾湖高新技术产业开发区康力大道888号。
电话：0512-********。
传真：0512-********。
网址：w w w ,ca n n y -e l e v at o r ,c om。
电子信箱：（国内）marketing@canny-elevato『.com（国外）export-canny@163,comexpo『t@canny-elevator,com0400客户服务热线：400-188-2367。
邮编：215213组恼二维码关注康力电惊微｛言公众号Sea，阳QRcode a 咱问’aM<nl01阳C邮lNYELEVATOR weer.: f'\,�c 。
Add:No.888, Kangli Road, FOHO New & Hi-Tech Industrial Development Zone, Jiangsu Province, China. IOTel: +86-512-63290000 63297851 。
F ax:+86-512-63299709 。
U R L : O E -ma il :*********************************************O P .C : 215213本书为－般信息类出版物，资ff)保留随时更破产品设计和说明的叙利，所有图片和颜毡可能与实中拥有所不同．请以实物为；住股力电梯股份有限公司。
版权所有2015-Vl.0版《》叽＠烹F旦赞l<LF每秀自动扶梯LINGSHOW ESCALATOR辑秀自动扶梯Lings h owEscalator锺秀风范Lingshow Style目质＼科技＼人性政力镇秀系列自动挟t荡，m现代妖锦领域的前；a技术、多样化］力能之大戚，引领自动j夫梯制远新潮流．在秉承康为电钱一贯的精湛科技基础上．更；主ili融合人性化的至离理念，蕴含对窑户需求的细心体察．彰显科技留，！，.＼.Quality\ Technology\ humanity1ngshow escalato「integrates the cutting-edge technolOQy and diversifiedlunchons of modern escalator and leads the new trend or escalatormanufactL1nng. On a consistent basis or superb technology, CAN NYELFVATOR pays more attention lo adding the noble human-onenled concept,obseNing customer’s needs carefully, and h1ghlight1ng the technolog1calw1sdorn.·围裙板刷防止乘客衣物被夹入回宿板和梅级侧边间隙中，以｛知户乘客安全Skirt Panel BrushPrevent passengers’clothing from be i ng caught by theapron board and the step臼ide gap. in order to p rot eιt the safety of passengers. Large Radius RotaryHandrail Guide RailLarge radius rotary ha n dr a i l g u i d e rail willwork together with the rotary wheel set to『educe r ic t i on and prolong the life of thehandrail.。
康力D10C806
DWG.012
A
12/12
46
16
47
17
48
18
49
19
B
20
21
22
23
24
50
51
B
52
53
54
55
25
56
26
57
27
58
28
59
29
60
A
30
61
A
31
62
1
2
3
4
DWG001 U1 V1
D
W1
N PE
1
L1 T1 L2 T2 L3 T3
QS1
G19/20 U2
V2
W2
2
T1
L1
T2
L2
（新国标）印度火车站
D10C700.V4.0
（新国标）印度德里地铁控制柜下置
B
D10C700.V5.0
（新国标）新建东莞至惠州城际轨道交通项目
B
D10C700.V6.0
（新国标）苏州轨道交通二号线延长线
D10C700.V7.0
（新国标）苏州轨道交通四号线
D10C700.V8.0
（新国标）高安火车站站前广场项目
RC1 A1 KC1 A2
G08
A1
KZY
A2
G07
A1
KZY1
A2
N
YL9
L4
KFD
13
C3/5
C4/3
变频器 使能 段速
COM
21
21
KMD
KMU
22
22
Y10
Y11
电扶梯土建图解读
? 14
? .各梯型宽度与土建 预留宽度间的关系：
A
111000000000
880000
600
B
111222333777
11003377
837
C
111555999000
11339900
1190
D
111777000000
11550000
1300
E
111555666000
?2
? .按1350Kg、4m/s单台电梯 （井道平面图）为例：
清晰了解与本项目相关的井道 层楼平面图各规格尺寸要求：
☆ .井道净宽 ☆ .井道净深 ☆ .轿厢外宽 ☆ .轿厢外深 ☆ .轿厢净宽 ☆ .轿厢净深
☆ .轿厢导轨距、其导轨 型号
☆ .对重导轨距、其导轨 型号
☆.清晰地了解底坑补偿 轮绳间的配置关系
?8
? .井道顶层、机房高度立 剖面图要求：
☆.应根据各梯型轿厢特性高度的相关要求， 大于和满足顶层净高尺寸。
☆.应根据各梯型主机配置特性高度、的相 关要求，大于和满足机房净高具体尺寸。
?9
? .机房各相关要求
☆.根据技术参数中的要求，把电源拉到机房
并设带保护的开关且上锁。
☆.电源波动范围不应超过±7%；电源零线和
接地线应分开，且接地电阻值不大于4Ω。
☆.图中标明的所有载荷，除特殊注明外都包
含冲击修正量，井道墙和底坑的强度必 需能承受所示各力。
☆.机房中的温度应保持在5~40°C，机房应平
整且必须能够承受不小于7.0KN每平方米 的楼面标准值均布活载荷。当机房地面高 度不一且相差大于500mm时，应设置楼梯 或台阶，并设置护栏。
电梯档案馆资料模板

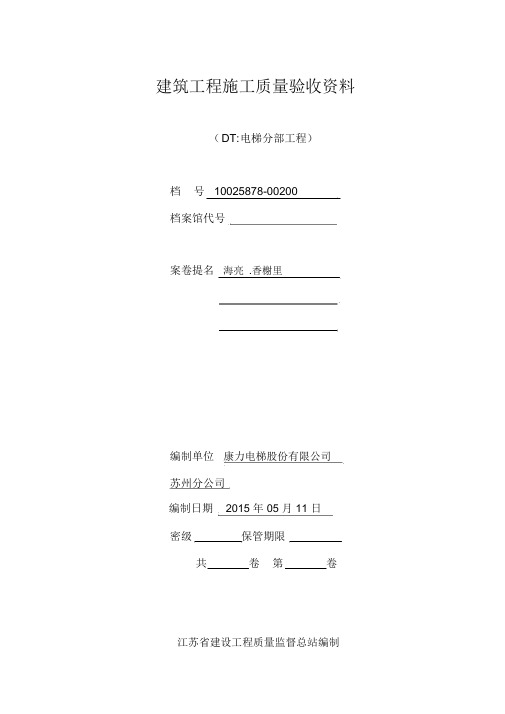

建筑工程施工质量验收资料（DT:电梯分部工程）档号 10025878-00200档案馆代号案卷提名海亮.香榭里编制单位康力电梯股份有限公司苏州分公司编制日期2015 年 05 月 11 日密级保管期限共卷第卷江苏省建设工程质量监督总站编制目录序号编号名称页码备注DT1电梯分部工程验收资料DT 1.1电梯分部工程质量验收记录1DT 1.2电梯工程质量控制资料检查记录2DT 1.3电梯工程观感质量检查记录3DT2工程质量控制资料DT 2.1土建布置图纸会审、设计变更、洽商记录DT 2.2设备开箱检验记录4DT 2.3隐蔽工程验收记录5DT 2.4线路（设备）绝缘电阻测试记录6DT 2.5接地电阻测试记录7DT 2.6负荷试验、安全装置检查记录8DT 2.7电梯运行记录9电梯安全检验报告DT3电梯子分部工程质量验收记录DT 3.1电力驱动曳引式或强制式电梯子分部工程质量验收记录10DT 3.1.1设备进厂验收记录11DT 3.1.2土建交接检验质量验收记录12-1-2DT 3.1.3驱动主机、液压电梯液压系统分项工程质量验收记录13DT 3.1.4导轨分项工程质量验收记录14DT 3.1.5门系统分项工程质量验收记录15DT 3.1.6轿厢（平衡重）、安全部件分项工程质量验收记录16DT 3.1.7悬挂装置、随行电缆、补偿装置分项工程质量验收记录17DT 3.1.8电气装置分项工程质量验收记录18DT 3.1.9电梯驱动电梯整机安装验收19-1-2电梯分部质量验收记录DT1.1工程名称苏州海亮房地产有限公司（海亮香榭里）安装地点苏州市相城区喜庆路监理（建设）单位监理工程师 /项目负责人子分部工程名称检验结果合格不合格设备号梯号安装单位10025878-00200L20康力电梯股份有限公司苏州分公司合格验收结论：监理（建设）单位总监理工程师：（项目负责人）2014 年 10月 20日电梯工程质量控制资料检查表DT1.2工程名称序号苏州海亮房地产有限公司资料名称施工单位份数康力电梯股份有限公司苏州分公司核查意见核查人1土建布置图纸会审、交接、设计变更、洽商记录2设备出厂合格证书及开箱检验记录1符合3隐蔽工程验收记录1符合4施工记录5负荷试验、安全装置检查记录1符合6接地、绝缘电阻测试记录1符合7分项、分部工程质量验收记录1符合8电梯安全检验报告1符合验收结论：检查结论：合格施工单位项目经理：总监理工程师：2014 年 10月 20日（建设单位项目负责人）2014年 10月 20日电梯工程观感质量检查记录DT1.3工程名苏州海亮房地产有限公司施工单位康力电梯股份有限公司苏州分公司称质量评价序号项目1运行、平层、开关门2门扇、门地坎3机房4导轨支架5底坑6轿顶、轿内扶梯、自动人行道梯级、踏板、7围裙板8胶带、扶手抽查情况√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√好一般差好好好好好好9层门、信号系统√√√√√√√√√√好10观感质量综合评价好合格总监理工程师：施工单位项目经理：（建设单位项目负责人）年月日2014年10月20日材料报检附表海亮 . 香榭里苏州海亮房地产康力电梯股份有限工程名称建设单位施工单位有限公司公司苏州分公司分项工程名称电梯开箱日期2014 年8月20日序附件设备名称规格编号外表面状况号名称数量1曳引机FGT-W36完好2限速器XSQ115-136完好3轿厢S820/8306完好4厅门210/10/4025完好5缓冲器YH/8012完好6控制柜e-com6完好7门机BST7完好8导轨T756完好9安全钳AQ111-0112完好10其它零完好部件开箱记录：经开箱清点无缺损件，外表面完好。
外用施工电梯基础施工图、基座排水及操作平台脚手架示意图(sc200200施工电梯)_secret
外用施工电梯基础施工图、基座排水及操作平台脚手架示意图（SC200/200施工电梯）商住小区一期工程5#楼工程；结构形式为框架结构;地上14层;地下室1层；建筑高度为39.8m，檐口高为44.3米；标准层层高均为：2.90m ；总建筑面积：11297.39平方米；总工期：366天。
垂直运输一台，型号为SC200/200施工电梯。
为确保二次结构、室内外装修垂直运输顺利进行，在4月25日前，将外用电梯安装完。
电梯型号：SC200/200施工升降机。
电梯主要性能参数如下表：序号项目单位SC200/200 参数备注1 额定载重量kg 2×20002 额定提升速度m/min 333 额定提升高度m 1004 吊笼内空（长×宽）m×m 3×1.35 吊笼内部净高度m 2.46 吊笼质量kg 1500 含驱动体7 启动电流 A 1808 工作电流 A 24×39 电能耗量KVA 11×310 电机功率kW 11×3 JC=25% JC=100%11 标准节质量kg 15012 整机自重t 19 H=150m13 安全器型号SAJ40-1.2邢台亚太SC200/200型施工升降机基础施工图施工平面图一览表序号基础类型使用楼座1 基础施工平面图一1#、2#、3#、4#楼2 基础施工平面图二5#、7#、12#楼3 基础施工平面图三6#楼4 基础施工平面图四8#、13#楼5 基础施工平面图五11#楼6 基础施工平面图六29#、30#、31#、32#、33#、34#、35#、36#楼注：基础施工之前必须联系厂家现场指定预留空位置，若有变动以厂家指定为准。
YD1YD1YD2YD1YD1L37基础施工平面图1基础施工平面图一YD 1YD 1YD 1YD 1YD 281114A基础施工平面图2基础施工平面图二23EYD 1YD 1YD 1YD 1YD 2基础施工平面图3基础施工平面图三23 DYD1YD1YD2YD1YD1基础施工平面图四1516 DYD1YD1YD2YD1YD1基础施工平面图五68BYD 1YD 1YD 1YD 1YD 2基础施工平面图六14@200双层双向布置说明：1.所用外用电梯基础均参照此图施工；2.基础垫层采用C15混凝土，厚100mm；基础底板采用C30混凝土，厚度为330mm;3.图中所示标高均为绝对标高。
商场电梯建筑设计cad施工详细图纸
电扶梯土建图解读.
1
课程内容介绍
.电梯土建图解读
【清晰了解项目信息：型号、规格、井道(底坑、提升高度、顶层高度及机房 高度)剖面图、平面图；各层厅门正视图及厅门入口剖面图；机房平面图、楼 板预留孔平面图等】
.扶梯土建图解读
【清晰了解项目信息：型号、规格、提升高度、梯级宽度、位置布局 为二台 并梯或交叉】
7
.井道通风孔设置要求
☆.左图为封闭式井道，所设计该通风孔的 具体尺寸
☆.封闭式井道根据需要设通风孔（一般在 井道顶部和底部），其面积不得小于井道 水平面面积的1%；
8
.井道顶层、机房高度立 剖面图要求：
☆.应根据各梯型轿厢特性高度的相关要求， 大于和满足顶层净高尺寸。
☆.应根据各梯型主机配置特性高度、的相 关要求，大于和满足机房净高具体尺寸。
3
.按1350Kg、4m/s4台群控电梯 为例（井道平面图）：
清晰了解与本项目相关的井道 层楼平面图各规格尺寸要求： ☆.获取经总包方确认的自
下往上的群控梯总轴线 ☆.井道净宽
☆.井道净深 ☆.轿厢外宽 ☆.轿厢外深 ☆.轿厢净宽 ☆.轿厢净深 ☆.轿厢导轨距、其导轨 型号 ☆.对重导轨距、其导轨 型号 ☆.清晰地了解底坑补偿 轮绳间的配置关系
☆.▲梯级宽度为600mm时加500mm。 ☆.扶梯安装之前，所有洞必须设有高度≦1.2米的安全防护围封，并应保证有足够的 强度。 ☆.当扶手中心线与任何障碍物之间的距离小于500mm时，用户需在外盖板上方设立一 个无锐利边缘的垂直防碰警示挡板，高度不应小于300mm见A图。
A 图
交叉布局扶梯俯视图
2
.按1350Kg、4m/s单台电梯 （井道平面图）为例：
清晰了解与本项目相关的井道 层楼平面图各规格尺寸要求：
ENF-A3-301-2-扶梯安装施工方案(样本)要点
扶梯安装施工方案工程名称：工程地点：施工单位：编制单位：康力电梯股份有限公司重庆分公司年 月 日扶梯安装施工方案审批表目 录一、编制依据二、施工前准备工作三、自动扶梯的吊装方法与安装四、安装质量策划五、质量保证措施六．安全保证措施七 生产安全事故应急救援预案一、编制依据、我司的《施工组织方案制定与评审制度》。
、该项目的“电梯及自动扶梯设计、供应及安装分包工程合同”、总包施工进度计划等资料。
、扶梯相关的国家标准、规定、文件：（ ） 《建筑工程文件归档整理规范》（ ） 《电梯、自动扶梯、自动人行道术语》（ ） 《自动扶梯和自动人行道的制造与安装安全规范》（ ） 《电梯使用管理与日常维护保养规则》（ ）《特种设备安全监察条例》（国务院令第 号文件）（ ） 国家质量技术监督局令（第 号）二、施工前准备工作． 开工前的准备工作：所在地质量技术监督局办理开工申报注册登记；办理扶梯进场安装施工的相关手续“按甲方或总包方要求去办理”；对施工现场勘察并做好相关记录；签署“扶梯安装承包任务的相关协议”；编制“扶梯安装施工进度计划表”；准备必要的工具、仪表、仪器、安全用具及劳保用品；成立项目组及安装班组，设置项目专职负责人、质检员、安全员。
安装班组由起重工、电工、钳工、电气焊工等工种组成。
、 安装班组在施工前做好下列工作：扶梯开箱 我司会同业主、监理、总包共同参加。
开箱后认真清点核对随机文件（如安装说明书、使用维护说明书、电气﹨机械原理图、产品合格证、装箱单等）。
依据装箱单清点部件规格、型号、数量等。
开箱点件情况按我司、监理、总包相关文件格式要求填写。
认真仔细阅读随机文件，熟悉电气原理图、接线图、机械安装图、安装平面图等。
重新核对并测量土建预留孔位置和尺寸，检查测量预埋件位置是否正确，尺寸是否符合 安装要求。
了解扶梯电源位置、容量、和保护地线情况，以便确定出扶梯各电气设备和布线管路的金属外壳保护接地方案。
、施工临时用电及照明要求：施工临时用电源（ 和 ）由总包提供至接驳点（内设分闸的电源箱，各分闸容量不小于 ）。
