05图样画法
第六章 图样的基本画法(6-5)
表示，也可以省略不画，但在图上要标注规定符号或在技术要求中标明
其具体要求。
直纹m0.3
直纹m0.3
网纹m0.3
网纹m0.3
济南大学图学中心
济南大学图学中心
济南大学图学中心
§6.5 常用规定画法和简化画法
一、剖视图中的简化画法
B
A
A
B A－A
① 对于机件的 肋、轮辐、 薄壁等实心 圆杆状及板 状结构，如 按纵向剖切， 肋板不画剖 面符号，而 用粗实线将 它与其邻接 部分分开。
济南大学图学中心
§6.5 常用规定画法和简化画法
一、剖视图中的简化画法
B
B－B
个
济南大学图学中心
§6.5 常用规定画法和简化画法
四、较小结构的简化画法
对于机件上较小结构，如已有其它图形表示清楚，且又不影响读图 时，可不按投影而按简化画法画出或省略。
斜度不大时可按 小端画出
较小结构相贯线 的简化画法
A-A
A
A
A
A
与投影面倾斜角度小于或等于30°的斜面上
的圆或圆弧，其投影可以用圆或圆弧代替等，
济南大学图学中心
第六章 图样的基本画法
§6.5 常用规定画法和简化画法
济南大学图学中心
§6.5 常用规定画法和简化画法
一、剖视图中的简化画法 二、移出断面中的简化画法 三、相同结构要素的简化画法 四、较小结构的简化画法 五、当图形不能充分表示平面时，可用平面符号 六、对称图形的简化画法 七、机件中圆柱法兰和类似结构上均匀分布的孔的简化表示 八、 较长机件的简化画法 九、小圆角或小倒角的省略画法 十、 滚花的简化与省略
A
A 如左图顶面的俯视画法
济南大学图学中心
图样画法
第六章图样画法§6-1视图一、基本视图基本视图：物体向基本投影面投射所得的视图。
基本投影面：正六面体的六个面。
六个基本视图的名称和投射方向：主视图：由前向后投射所得的视图；俯视图：由上向下投射所得的视图；左视图：由左向右投射所得的视图；右视图：由右向左投射所得的视图；仰视图：由下向上投射所得的视图；后视图：由后向前投射所得的视图。
六个基本视图之间，仍符合“长对正”、“高平齐”、“宽相等”的投影关系。
（见书上图6-4）二、向视图向视图是可自由配置的视图。
在采用这种表达方式时，应在向视图的上方标注“×”（“×”为大写拉丁字母），在相应视图的附近用箭头指明投射方向，并标注相同的字母。
三、局部视图如书本图6-6a所示用两个基本视图（主、俯视图）已能将零件的大部分形状表达清楚，只有圆筒左侧的凸缘部分没能表达清楚，如果再画一个完整的左视图，则显得有些重复。
因此，在左视图中可以只画出凸缘部分的图形，而省去其余部分，如书本图6-6b所示。
这种将物体的某一部分向基本投影面投射所得的视图，称为局部视图。
注意：1、局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置并标注。
当局部视图按照投影关系配置，中间又没有其它视图隔开时，可省略标注。
2、局部视图的断裂边界应以波浪线表示。
当它们所表示的局部结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。
四、斜视图零件具有倾斜部分，在基本视图中不能反映该部分的实形；这时可选用一个新的投影面，使它与零件上倾斜部分的表面平行，然后将倾斜部分向该投影面投影，就可得到反映该部分实形的视图。
这种物体向不平行于基本投影面的平面投射所得的视图称为斜视图。
注意：1、斜视图主要用来表达物体上倾斜部分的实形，所以其余部分不必全部画出而用波浪线或双折线断开。
2、斜视图通常按向视图的配置形式配置并标注。
必要时，允许将斜视图旋转配置；标注时，表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端，也允许将旋转角度标注在字母之后。
机械制图图 样 画 法
6.1 视 图
6.1.4 局部视图
将机件的某一部分向基本投影面投影所得到的视图，称为 局部视图。局部视图是用来表达机件的局部结构，如图6-6所 示。
画局部视图时，一般在局部视图上方标出视图的名称 “×”，在相应的视图附近用箭头指明投影方向，并注上同样
的字母，如图6-6(a)中A向与B向局部视图所示。
6.1 视 图
6.1.1.1 基本视图名称即投影方向的规定
(1) 主视图：由前向后投影所得到的视图。 (2) 俯视图：由上向下投影所得到的视图。 (3) 左视图：由左向右投影所得到的视图。 (4) 右视图：由右向左投影所得到的视图。 (5) 仰视图：由下向上投影所得到的视图。 (6) 后视图：由后向前投影所得到的视图。
6.1 视 图
（a）
（b）
图6-1 6个基本视图及其展开
6.1 视 图
6.1.1.2 基本视图展开
将6个投影面展开时，正立投影面保持不动，其余各投 影面按图6-1(b)展开。基本视图展开摊平后，各视图仍然保 持“长对正、高平齐、宽相等”的投影关系。如图6-2主视 图、后视图、俯视图与仰视图长对正；主视图、后视图、左 视图与右视图高平齐；俯视图、仰视图、左视图与右视图宽 相等。
第6章 图 样 画 法
机器上的零件，由于使用和制造要求的不同，它们的 结构形状往往是多种多样的。在一般情况下，用前面所述的 三视图就可以将机件表达清楚。但是，当零件的形状比较复 杂时，三视图就难于把它们的内、外结构形状完整而又清晰 地表达出来。为此，国家标准《技术制图》、《机械制图》 中的“图样画法”规定了各种画法，即视图、剖视图、断面 图、局部放大图和简化画法。这些画法是表达机件的基本表 示法。
6.1 视 图
视图：根据国家标准GB/T 17451—1998、GB/T 4458.1—2002的规定，机件向投影面投影所得的图形。视图 一般只画机件的可见部分，必要时才画出不可见部分。
图样画法、形位公差、配合、粗糙度
1.6 尺寸注法（ GB/T 4458.4-1984)
在图样中，除需表达零件的 结构形状外，还需标注尺寸，以 确定零件的大小。
1.6.1 基本规则 （ 1 ）尺寸数值为零件的真实大小，与绘 图比例及绘图的准确度无关。 （ 2 ）以毫米为单位，如采用其它单位时， 则必须注明单位名称。
（ 3 ）图中所注尺寸为零件完工后的尺寸。
一般规定：
图样中的字体书写必须做到： 字体工整、笔画清除、间隔均匀、 排列整齐。
字体高度（用 h 表示，单位为 公厘)的公称尺寸系列为 1.8, 2.5, 3.5, 5, 7, 10, 14, 20 。
1.3.1 汉字 汉字书写的要点在于横平竖直，注
意起落，结构均匀，填满方格。
汉字应写成长仿宋体字，并应采用国 家正式公布推行的《汉字简化方案》中规
各种图线应用示例
1.4.2 图线宽度
所有线型的图线宽度（ d ）应按图样的类型和
尺寸大小在下列数系中选择：
0.13 mm， 0.18 mm， 0.25 mm，0.35 mm， 0.5 mm， 0.7 mm， 1.0 mm， 1.4 mm，2 mm。
在同一图样中，同类图线的宽度应一致。
机械工程图样上采用两类线宽，称为粗线和细线，
孔的最大极限尺寸以Dmax 表示，最小极限尺寸Dmin 以表示；
轴的最大极限尺寸以dmax 表示，最小极限尺寸以 dmin 表示。
二、偏差
偏差是某一尺寸减其基本尺寸所得的代数差。 偏差为代数差，可以为正值、负值或零，在进行计 算时，必须带有正、负号。
1、实际偏差 实际偏差是实际尺寸减其基本尺寸所得的代数
其宽度比例关系为 2:l 。
1.5 剖面符号（ GB/T 4457.5-1984)

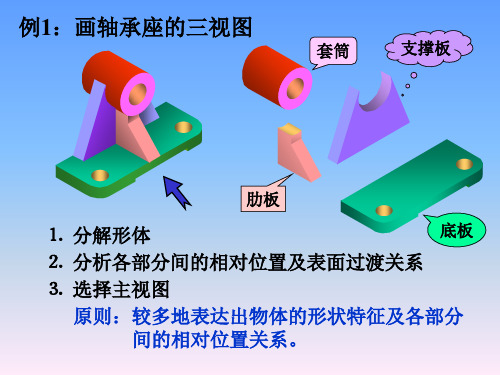

05 组合体作业2.1 绘图步骤
套筒
支撑板
肋板 底板 ⒈ 分解形体 ⒉ 分析各部分间的相对位置及表面过渡关系 ⒊ 选择主视图 原则：较多地表达出物体的形状特征及各部分 间的相对位置关系。
⒋ 画底稿
⑴ 布置视图： 画对称中心线、轴线及定位基准线 ⑵ 逐个画各形体的三视图： 从反映形体特征 的视图开始画， 三个视图对照画。
● ● ●
先整体，后局部。 先定位置，后定形 状。
●
●
●
●
① ② ③ ④
画底板 画套筒 画支撑板 画肋板
⒌ 检查、加深
⒋ 画底稿
⑴ 布置视图： 画对称中心线、轴线及定位基准线 ⑵ 逐个画各形体的三视图： 从反映形体特征 的视图开始画， 三个视图对照画。
先整体，后局部。 先定位置，后定形 状。
① ② ③ ④
画底板 画套筒 画支撑板 画肋板
⒌ 检查、加深
例：标注轴承座的尺寸
基准 基准
基准
步骤：
① 形体分析 ② 确定尺寸基准 ③ 标注各形体的定形、 定位尺寸 ④ 标注总体尺寸
工程制图-图样画法
E
➢ 在向视图的上方标注字母，
E
在相应视图附近用箭头。
指明投射方向，并标注相
同的字母。
DF
C
F
➢ 表示投射方向的箭头尽可
能配置在主视图上，只是
自由配置
表示后视投射方向的箭头 才配置在其它视图上。
1 视图
1.3 局部视图
局部视图是将物体的某一部分向基本投影面投射所得的视图。
•用带字母的箭头指明要 表达的部位和投射方向， 并注明视图名称。
4 规定画法和简化画法
4.6 圆柱体上因钻小孔、铣键槽等出现的交线允许省略，但必 须有其他视图清楚地表示了孔、槽的形状。
交线用轮廓线代替
交线用轮廓线代替
4 规定画法和简化画法
4.7 当机件上有若干相同的结构要素并按一定的规律分布时，
只需画出几个完整的结构要素，其余的用细实线连接或画出
其中心位置。
图样画法
目录
1
视图
2
剖视图
3
断面图
4
规定画法和简化画法
1 视图
1.1基本视图
机件向基本投影面投射所得 的视图。
V
• 主视图 • 俯视图 • 左视图 • 右视图
从右向左投射
• 仰视图
从下向上投射
• 后视图
从后向前投射
1 视图
主视
仰视
俯视
1 视图
1.2 向视图
向视图是可以自由配置的视图。
B C
B D
➢ 斜视图的断裂边界用波浪线或双折线表示。
➢ 斜视图通常按投射方向配置和标注。 ➢ 允许将斜视图旋转配置，但需在斜视图上方注明
。
2 剖视图
概念 假想用剖切面剖开物体，将位于观察者和
05-车身制图
第五章车身制图§1.车身制图标准介绍§2.曲线、曲面的设计§3.风窗曲梁作图§1 车身制图标准介绍X为汽车的长度方向，Y为宽度方向，Z为高度方向是指把汽车放置在三维空间内，通过已确定的汽车上各方向的零平面，用一组平行于零平面的平面来确定车身的各部分相对位置关系，称坐标平面。
二、坐标零平面的确定：一般取沿车架纵梁上缘上表面平直且较长一段所在的平面，无车架的车辆可沿车身地板下表面平直且较长一段所在的平面。
上方：通过汽车前轮理论中心线并垂直于高度方向零平面的平面作为长度方向坐标的零：汽车的纵向对称中心平面。
右侧三、图面布置四、坐标线的标记及间隔为细实线，间隔为100mm或100mm的整数倍。
也可根据需要在坐长度方向坐标采用阿拉伯数字及大写正体英文“X”字母，如：宽度方向坐标采用阿拉伯数字及大写正体英文“Y”字母，如：高度方向坐标采用阿拉伯数字及大写正体英文“Z”字母，如：坐标线距零平面的距离及坐标线的方向标记按顺序共同注在水平坐标线一端或两端的端部或垂直坐标线一端或两端的端部，其数值与字母与字母一律水平摆放，经转换后的坐标系，其坐标线的坐标标记与坐视图中仅有一个坐标线时，根据需要除标注本坐标线外，应同时给出。
五、图样画法及尺寸标注在汽车前进方向观察，位于左侧的零件、总成称为左零件、左总成，反之称为右零件、右总成。
两个呈对称的零件或总成，一般绘左零件两个基本呈对称又有局部不同的零件或总成也可绘在一张图上，不同有三维数据或主模型或数据验证模型的零件，在绘图时，其表面尺寸未注明的尺寸按主模型量取”等。
见。
也可由尺寸基标注曲线上各点的标距一般采用以下几种：100，50，25，20，10及。
必要时不标注同为使图面清晰、完整，需要标注具有一定特性的面、线、点，面用SURF加注阿拉伯数字表示，线用大写正体英文字母（可用两位）表变换坐标平面方向剖某一视图时所得到的断面，应标注出转换坐标平六、简化画法及简化注法当某一图形中投影线过多或过密，而这些投影线在该图形中未标注尺寸又未表示结构，且不影响图形表达，则可不当某一图形中标注尺寸的曲线过多或过密而无法清楚标注时，可将部分曲线移出，在图面适当位置标注其尺寸，并清楚注明曲线代号或用数据表格给出坐标点，见图6、图一个主要零件与其它不太复杂的零件组成总成时，可在该主要零件的零件图上用双点划线绘出其它次要零件，且标出零件图号，而无需另出总成图，只在零件图的主标题栏在不引起误解的情况下，可在不反映实形的投影图上标注沿表面”等字样，也可对该类尺寸加注标记而在技术条件中统一加以说六、简化画法及简化注法当薄板零件的内弯曲半径等于板料厚度时，该半径的标注在图形中可图样中的剖面或移出的剖面，板厚在图面上小于2mm时，允许省略剖面线或涂黑法表示剖面线，但在一张图纸上剖面线只允许使用一种型手工绘制的零件图中的加强筋、凸台及凹坑等结构，如在一个图形中已表示清楚，则在其它图形中可只绘出可见轮廓线，表示料厚的虚线绘制的零件图中，可省略表示板料厚的虚线，在零件端部给出板料厚方向，对空间形状复杂的当总成图及装配图中的某些视图图形已清楚地表示出相关零件的装配关系时，则其它试图中的零件可只绘出可见轮廓线，见图11同一类型仅个别尺寸不同的零件或总成绘在同一张图形上，其不同尺§2 车身曲线和曲面–曲线上的每一个点，只能作该曲线的一条切线。
工程制图：第五章 图样画法
六个基本投影面与六个基本视图
⒉ 六个投影面的展开
仰视
主视
俯视
⒊ 六面视图的投影对应关系
仰视图
前 上
右视图
后
主视图
左视图
后视图
下
俯视图
长
注意：
左 长 右 度量对应关系 ：仍遵守“三等”规律 方位对应关系： 除后视图外，靠近主视图的一边是物体的后面， 远离主视图的 一边是物体的前面。
高
右
左
使用基本视图时要注意下列几点：
☆ 适用范围：
当机件上的孔槽及空腔等内部结构不在同一平面内时。
⒊ 几个相交的剖切平面（交线垂直于某基本投影面）
获得旋转 剖视图
☆ 标注方法：
A－A
A
A A
☆ 应注意的问题：
① 两剖切面的交线 一般应与机件的轴线重合。 ②“先剖切后旋转”方法获得。
③在剖切面后的其它结构 仍按原来位置投射。
☆ 适用范围：
当机件的内部结构形状用 一个剖切平面剖切不能表达完 全，且机件又具有回转轴时。
4.复合剖 用几种剖切面剖切机件的方法。 复合剖通常用展开画法绘制
四、剖视图上的尺寸标注
1.在半剖、局部剖上标注尺寸， 其尺寸线应略超过 对称中心线或波浪线；
2.剖视图上内、外尺寸应分注； 3.直径尺寸应尽量配置在非圆的剖视图上。
(六) 按圆周分布的孔的画法
圆柱形法兰和类似结构上按圆周均匀分布的孔， 可按图所示的方式表示。
(七) 重复性结构的画法
当机件具有若干相同结构（齿、槽等）， 并按一定规律分布时， 只需画出几个完整的结构，其余用细实线连接, 但必须在图中注明该结构的总数，如图所示。
（八）微小结构的画法
图样 画法
机件的对称平面或基本对 A
A
称平面，且剖视图按投影
关系配置，中间又没有其
它图形隔开时，可省略标
注。
2. 半剖视图
主视图若 采用全剖
问题：如果采用全剖， 就不能表达此机件的外 形，即前面的耳板没表 达清楚。 怎么办？
解决办法：主视图采用半剖视图
已表达清 楚的内形 虚线不画
画法：以对称线为界， 一半画视图，一半画剖 视。
图。
动画演示
A
A
A
AA
A-A
7. 斜剖
用不平行于任何基本投影面的剖切平面剖开机件的剖切方法 称为斜剖，如下图
A-A A
A B
B-B
A-A旋转 B
动画演示(单击)
斜剖视图一般应画在箭头所指的方向，并 保持投影关系，在不致引起误解时，允许将 倾斜图形旋转，但应在图形上方加注旋转符 号。
3断 面 图
假想用剖切平面将机件的某处切断，仅画出断面的
A
A-A
动画演示
A
3. 相同结构要素的简化画法
机件上若干相同结构（齿、槽、孔等），按一定规律分 布时，只需画出几个完整的结构，其余用细实线连接或画 出中心线位置，但在图上应注明该结构的总数，如下图
共××槽
共12槽
δ=2
δ=1
51Xφ2.5
δ=2
4. 较小结构的简化画法
对于机件上较小结构，如已有其它图形表示清楚，且又 不影响读图时，可不按投影而按简化画法画出或省略。
A-A
A
A
A
A
A
A
单击播放动画
注意：在画阶梯剖时应把几个平行的剖切平面看作一个剖切平
面，因此在剖视图中各剖切平面的分界处(转折处)不必画出。
机械制图常见错误经典示例图册
机械制图常见错误经典示例图册目录目录 ................................................................................................................................... - 1 -前言 ................................................................................................................................... - 4 -第1章图线 ....................................................................................................................... - 5 -1.1 断裂画法 ................................................................................................................. - 6 -1.2 中心线 ..................................................................................................................... - 7 -1.3 粗点画线与粗虚线 ................................................................................................... - 8 -1.4 弯折线 ..................................................................................................................... - 9 -1.5 剖面符号 ............................................................................................................... - 10 -1.6 相邻辅助零件 ....................................................................................................... - 10 -1.7 网状结构 ............................................................................................................... - 10 -第2章视图 ..................................................................................................................... - 11 -2.1 局部视图 ............................................................................................................... - 11 -2.2 局部放大图 ........................................................................................................... - 13 -2.3 向视图 ................................................................................................................... - 14 -2.4 剖视图和断面图 ................................................................................................... - 15 -2.5 斜视图 ................................................................................................................... - 17 -2.6 展开图 ................................................................................................................... - 17 -2.7 零件图的简化画法 ................................................................................................. - 18 -2.8 其他规定画法 ....................................................................................................... - 19 -第3章尺寸及尺寸公差标注 ......................................................................................... - 22 -3.1 尺寸数字、尺寸线与尺寸界线 ........................................................................... - 22 -3.2 指引线标注 ........................................................................................................... - 23 -3.3 角度和圆角半径 ................................................................................................... - 24 -3.4 弧长标注 ............................................................................................................... - 25 -3.5 长圆孔（腰形孔） ............................................................................................... - 26 -3.6 倒角 ....................................................................................................................... - 27 -3.7 相同的孔、槽 ....................................................................................................... - 27 -3.8 成规律分布的孔和孔组 ....................................................................................... - 28 -3.9 销孔 ....................................................................................................................... - 29 -3.10 对称结构 ............................................................................................................. - 29 -3.11 参考尺寸和链式尺寸 ......................................................................................... - 29 -3.12 尺寸公差标注 ..................................................................................................... - 30 -3.13 其他类别 ............................................................................................................. - 32 -第4章公差与配合 ......................................................................................................... - 35 -4.1 公差值（t）和有关符号的标注.......................................................................... - 35 -4.2 被测要素的标注方法 ........................................................................................... - 36 -4.3 基准要素标注方法 ............................................................................................... - 41 -4.4 基准选择 ............................................................................................................... - 45 -4.5 理论正确尺寸 ....................................................................................................... - 46 -4.7 典型错误示例 ....................................................................................................... - 49 -第5章焊缝标注 ............................................................................................................. - 51 -5.1 焊缝符号 ............................................................................................................... - 51 -5.2 常见型错误分析 ................................................................................................... - 52 -第6章图样格式及各部分填写 ..................................................................................... - 54 -6.1 图幅选择规定 ....................................................................................................... - 54 -6.2 技术要求填写 ....................................................................................................... - 55 -6.3 图样中字体大小 ................................................................................................... - 56 -第7章标题、明细栏 ..................................................................................................... - 57 -7.1 部件材料栏填写 ................................................................................................... - 57 -7.2 “更改标记”栏填写 ........................................................................................... - 57 -7.3 阶段标记栏 ........................................................................................................... - 58 -7.4 重量栏填写 ........................................................................................................... - 58 -7.5 比例选择与填写 ................................................................................................... - 59 -第8章表面粗糙度 ......................................................................................................... - 60 -8.1 符号注写要求 ....................................................................................................... - 60 -8.2 涂镀零件表面粗糙度标注 ................................................................................... - 60 -8.3 图样上的表示方法 ............................................................................................... - 61 -前言产品图样是设计、工艺、制造之间进行技术交流的语言，在公司的科研生产中起着重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五单元 图样画法
二、向视图
向视图是移位配置的基本视图。当某 视图不能按投影关系配置时，可按向视图 绘制。
机械制图（第二版）
第五单元 图样画法
二、向视图
向视图必须在图形上方中间位置处注 出视图名称“×”（“×”为大写拉丁字 母），并在相应的视图附近用箭头指明投 射方向，注写相同的字母。
机械制图（第二版）
机械制图（第二版）
第五单元 图样画法
案例：绘制支座的剖视图。
支座的外部形状和内部结构都比较复杂， 但它的前后、左右都对称，采用半剖视图表 达支座的内外形状最合适。
机械制图（第二版）
第五单元 图样画法
支 座 的 剖 视 图
机械制图（第二版）
第五单元 图样画法
三、剖切面的种类 1 单一剖切面 单一剖切面可 以是平行于基本投 影面的剖切平面。
第五单元 图样画法
半 剖 视 图
机械制图（第二版）
第五单元 图样画法
3 局部剖视图 局部剖视图是用剖切面局部地剖切 机件所得的剖视图。可以兼顾内外结构 形状的表达。
机械制图（第二版）
第五单元 图样画法
局 部 剖 视 图
机械制图（第二版）
第五单元 图样画法
局部剖视图通常用于下列情况： 1）当不对称机件的内、 外形状均需要 表达， 或者只有局部结构的内形需剖 切表示， 而又不宜采用全剖视图
机械制图（第二版）
第五单元 图样画法
画斜视图时应注意： 1）斜视图常用于表达机件上的倾 斜结构。画出倾斜结构的实形后，机 件的其余部分不必画出，此时可在适 当位置用波浪线或双折线断开。
机械制图（第二版）
第五单元 图样画法
画斜视图时应注意： 2）斜视图的配置和标注一般按向 视图相应的规定，必要时，允许将斜 视图旋转后配置到适当的位置。此时， 应按向视图标注，且加注旋转符号。
机械制图（第二版）
第五单元 图样画法
单 一 剖 切 面
机械制图（第二版）
第五单元 图样画法
2 几个平行的剖切平面 用几个平行的剖切平面剖开机件 获得的剖视图。
机械制图（第二版）
第五单元 图样画法
两 个 平 行 剖 切 面
机械制图（第二版）
第五单元 图样画法
2 几个平行的剖切平面 用几个平行的剖切平面剖开机件 获得的剖视图。
第五单元 图样画法
第五单元 图样画法
第一节
第二节
视图
剖视图
第三节
第四节
断面图
局部放大图和简化画法
第五节
第三角画法简介
机械制图（第二版）
第五单元 图样画法
第一节
视图
一、基本视图
将机件向基本投影面投射所得的视图称 为基本视图。
机械制图（第二版）
第五单元 图样画法
六个基本视图仍保持“长对正、高平齐、宽相 等”的三等关系，即： 仰视图与俯视图同样反映物体长、宽方向的尺寸；
机械制图（第二版）
第五单元 图样画法
2 半剖视图 当机件具有对称平面时，以对称平 面为界，用剖切面剖开机件的一半所得 的剖视图称为半剖视图。
机械制图（第二版）
第五单元 图样画法
2 半剖视图 半剖视图既表达了机件的内部形状， 又保留了外部形状，所以常用于表达内、 外形状都比较复杂的对称机件。
机械制图（第二版）
机械制图（第二版）
第五单元 图样画法
剖视图的标注方法可分为三种情况。 3）省标。省略表示投射方向的箭头 必须同时满足两个条件： b.剖视图按投影关系配置； c.剖视图与相应视图间没有其他图形 隔开
（即“不标” 条件中的后两个）
机械制图（第二版）
第五单元 图样画法
5 剖视图的配置 剖视图应首先考虑配置在基本 视图的方位。 当难以按基本视图的方位配置 时，也可按投影关系配置在相应位 置上，必要时才考虑配置在其他适 当位置。
第五单元 图样画法
三、局部视图 局部视图是将机件的某一部分向 基本投影面投射所得的视图。
机械制图（第二版）
第五单元 图样画法
局部视图的配置、标注及画法： 1）局部视图可按基本视图配置的形 式配置，中间若没有其他图形隔开时， 则不必标注
机械制图（第二版）
第五单元 图样画法
局部视图的配置、标注及画法： 2）局部 视图也可按向 视图的配置形 式配置在适当 位置。
当两个要素在 图形上具有公共对 称中心线或轴线时， 可各画一半，此时 应以对称中心线或 轴线为界。
机械制图（第二版）
第五单元 图样画法
3 几个相交的剖切面 用几个相交的剖切面剖开机件获 得的剖视图。
机械制图（第二版）
第五单元 图样画法
下图所示机件是用三个相交的剖 切面剖开机件来表达内部结构的实例。
机械制图（第二版）
第五单元 图样画法
第三节 断面图
假想用剖切 平面将零件的某 处切断，仅画出 断面的图形，称 为断面图，简称 断面。
机械制图（第二版）
第五单元 图样画法
轴 的 断 面 图 绘 制
机械制图（第二版）
第五单元 图样画法
断面图常用于表达机件上某些局 部的断面形状，如肋板、轮辐等，断 面图分为移出断面和重合断面两种。
机械制图（第二版）
第五单元 图样画法
三 个 相 交 剖 切 面
机械制图（第二版）
第五单元 图样画法
用几个相交的剖切面剖开机件时，应先 剖切后旋转，使剖开的结构及其有关部分旋 转至与某一选定的投影面平行再投射。旋转 部分的某些结构与原图形不再保持投影关系。
机械制图（第二版）
第五单元 图样画法
两 个 相 交 剖 切 面
×
机械制图（第二版）
√
第五单元 图样画法
2 移出断面图的画法 1）移出断面图的轮廓线用粗实线绘 制。当剖切平面通过由回转面形成的孔或 凹坑的轴线时，这些结构应按剖视绘制。
×
机械制图（第二版）
√
第五单元 图样画法
2 移出断面图的画法 2）当剖切平面通过非圆孔，会导 致完全分离的两个断面时，这些结构 也应按剖视图绘制。
机械制图（第二版）
第五单元 图样画法
移 出 断 面 和 重 合 断 面
机械制图（第二版）
第五单元 图样画法
一、移出断面图 ——画在视图轮廓线之外的断面图
1 移出断面图的配置
机械制图（第二版）移出断面图通常配置在剖切符号 或剖切线的延长线上。
机械制图（第二版）
① 当被剖的局部结构为回转体时， 允许将 该结构的中心线作为局部剖视图与视图的分 界线（图5-18）。而图5-17所示的孔部分， 只能用波浪线(断裂边界线) 作为分界线。
机械制图（第二版）
第五单元 图样画法
画局部剖视图时的注意事项：
② 剖切位置与范围根据需要而定，剖开部分 和原视图之间用波浪线分界。波浪线应画在 机件的实体部分，不能超出视图的轮廓线或 与图样上其他图线重合
3）在剖面 区域内画剖面 线，描深图线， 标注符号和视 图名称，校核， 完成作图
机械制图（第二版）
第五单元 图样画法
画 剖 视 图 的 方 法 和 步 骤
机械制图（第二版）
第五单元 图样画法
4 剖视图的标注(三个要素)： 1）剖切线。指示剖切面位置的线， 用细点画线表示。
机械制图（第二版）
第五单元 图样画法
机械制图（第二版）
第五单元 图样画法
案例：选择压紧杆的表达方案。 由于压紧杆左端耳板是倾斜的，所以俯视 图和左视图都不反映实形，画图比较困难。为 了清晰表达倾斜结构，可在平行于耳板的正垂 面上作出耳板的斜视图，以反映耳板的实形。
机械制图（第二版）
第五单元 图样画法
压 紧 杆 斜 视 图 的 形 成
4 剖视图的标注(三个要素)： 2）剖切符号。指示剖切面起讫和 转折位置及投射方向。
机械制图（第二版）
第五单元 图样画法
4 剖视图的标注(三个要素)： 3）字母。表示剖视图的名称。
机械制图（第二版）
第五单元 图样画法
剖视图的标注方法可分为三种情况。 1）全标。上述三要素全部标出。 2）不标。上述三要素均不必标注。 必须同时满足三个条件： a.单一剖切平面通过机件的对称平面 或基本对称平面剖切； b.剖视图按投影关系配置； c.剖视图与相应视图间没有其他图形 隔开
右视图与左视图同样反映物体高、宽方向的尺寸；
后视图与主视图同样反映物体长、高方向的尺寸。
机械制图（第二版）
第五单元 图样画法
六个基本视图的方位对应关系下图所示， 除后视图外，在围绕主视图的俯、仰、左、 右四个视图中，远离主视图的一侧表示机件 的前方，靠近主视图的一侧表示机件的后方。
机械制图（第二版）
机械制图（第二版）
第五单元 图样画法
局部视图的配置、标注及画法： 5）对称机件的视图可只画一半或四 分之一。
机械制图（第二版）
第五单元 图样画法
四、斜视图
斜视图 是物体向不 平行于基本 投影面的平 面投射所得 的视图。
机械制图（第二版）
第五单元 图样画法
四、斜视图
斜视图 是物体向不 平行于基本 投影面的平 面投射所得 的视图。
机械制图（第二版）
第五单元 图样画法
压 紧 杆 的 两 种 表 达 方 案
机械制图（第二版）
第五单元 图样画法
第二节
剖视图
一、剖视图的形成和画法
1 剖视图的形成 假想用剖切面剖开机件，将处在观 察者与剖切面之间的部分移去，将其余 部分向投影面投射所得的图形称为剖视 图，简称剖视。
机械制图（第二版）
机械制图（第二版）
第五单元 图样画法
画局部剖视图时的注意事项：
机械制图（第二版）
第五单元 图样画法
画局部剖视图时的注意事项：
