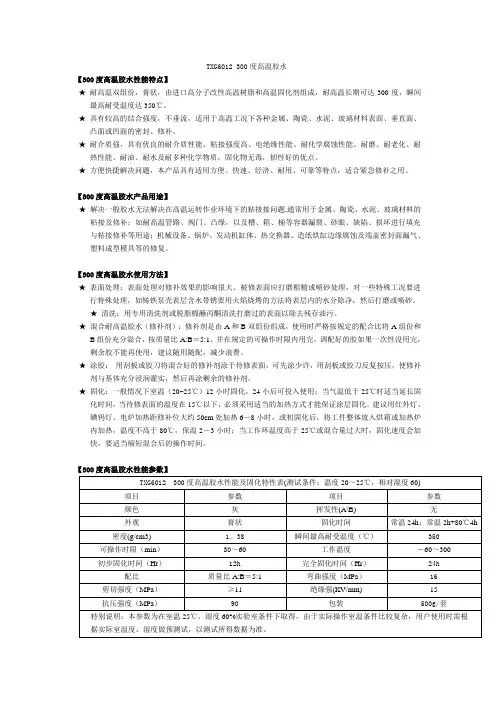

传感器、电阻、热电偶专用胶
TXG6012 300度高温胶水【300度高温胶水性能特点】★耐高温双组份，膏状，由进口高分子改性高温树脂和高温固化剂组成，耐高温长期可达300度，瞬间最高耐受温度达350℃。
★具有较高的结合强度，不垂流，适用于高温工况下各种金属、陶瓷、水泥、玻璃材料表面、垂直面、凸面或凹面的密封、修补。
★耐介质强，具有优良的耐介质性能、粘接强度高、电绝缘性能、耐化学腐蚀性能、耐磨、耐老化、耐热性能、耐油、耐水及耐多种化学物质，固化物无毒，韧性好的优点。
★方便快捷解决问题，本产品具有适用方便、快速、经济、耐用、可靠等特点，适合紧急修补之用。
【300度高温胶水产品用途】★解决一般胶水无法解决在高温运转作业环境下的粘接接问题,通常用于金属、陶瓷、水泥、玻璃材料的粘接及修补；如耐高温管路、阀门、凸缘，以及槽、箱、桶等容器漏裂、砂眼、缺陷、损坏进行填充与粘接修补等用途；机械设备、锅炉、发动机缸体、热交换器、造纸烘缸边缘腐蚀及端盖密封面漏气、塑料成型模具等的修复。
【300度高温胶水使用方法】★表面处理：表面处理对修补效果的影响很大。
被修表面应打磨粗糙或喷砂处理，对一些特殊工况要进行特殊处理，如铸铁泵壳表层含水带锈要用火焰烧烤的方法将表层内的水分除净，然后打磨或喷砂。
★清洗：用专用清洗剂或脱脂棉蘸丙酮清洗打磨过的表面以除去残存油污。
★混合耐高温胶水（修补剂）：修补剂是由A和B双组份组成，使用时严格按规定的配合比将A组份和B组份充分混合，按质量比A:B＝5:1。
并在规定的可操作时限内用完，调配好的胶如果一次性没用完，剩余胶不能再使用，建议随用随配，减少浪费。
★涂胶：用刮板或胶刀将混合好的修补剂涂于待修表面，可先涂少许，用刮板或胶刀反复按压，使修补剂与基体充分浸润灌实，然后再涂剩余的修补剂。
★固化：一般情况下室温（20~25℃）12小时固化，24小后可投入使用；当气温低于25℃时适当延长固化时间，当待修表面的温度在15℃以下，必须采用适当的加热方式才能保证涂层固化。
温度传感器选型[整理版]
![温度传感器选型[整理版]](https://img.taocdn.com/s3/m/cc862836492fb4daa58da0116c175f0e7cd119a0.png)
NTC 温度传感器选型选择温度传感器比选择其它类型的传感器所需要考虑的内容更多。
首先，必须选择传感器的结构，使敏感元件的规定的测量时间之内达到所测流体或被测表面的温度。
温度传感器的输出仅仅敏感元件的温度。
实际上，要确保传感器指示的温度即为所测对象的温度，常常是很困难的。
在大多数情况下，对温度传感器的选用，需考虑以下几个方面的问题：（1）被测对象的温度是否需记录、报警和自动控制，是否需要远距离测量和传送。
（2）测温范围的大小和精度要求。
（3）测温元件大小是否适当。
（4）在被测对象温度随时间变化的场合，测温元件的滞后能否适应测温要求。
（5）被测对象的环境条件对测温元件是否有损害。
（6）价格如何，使用是否方便。
容器中的流体温度一般用热电偶或热电阻探头测量，但当整个系统的使用寿命比探头的预计使用寿命得多时，或者预计会相当频繁地拆卸出探头以校准或维修却不能在容器上开口时，可在容器壁上安装永久性的热电偶套管。
用热电偶套管会显著地延长测量的时间常数。
当温度变化很慢而且热导误差很小时，热电偶套管不会影响测量的精确度，但如果温度变化很迅速，敏感元件跟踪不上温度的迅速变化，而且导热误差又可能增加时，测量精确度就会受到影响。
因此要权衡考虑可维修性和测量精度两个因素。
热电偶或热电阻探头的全部材料都应与可能和它们接触的流体适应。
使用裸露元件探头时，必须考虑与所测流体接触的各部件材料（敏感元件、连接引线、支撑物、局部保护罩等）的适应性，使用热电偶套管时，只需要考虑套管的材料。
电阻式热敏元件在浸入液体及多数气体时，通常是密封的，至少要有涂层，裸露的电阻元件不能浸入导电或污染的流体中，当需要其快速响应时，可将它们用于干燥的空气和有限的几种气体及某些液体中。
电阻元件如用在停滞的或慢速流动的流体中，通常需有某种壳体罩住以进行机械保护。
当管子、导管或容器不能开口或禁止开口，因而不能使用探头或热电偶套管时，可通过在外壁钳夹或固定一个表面温度传感器的方法进和测量。

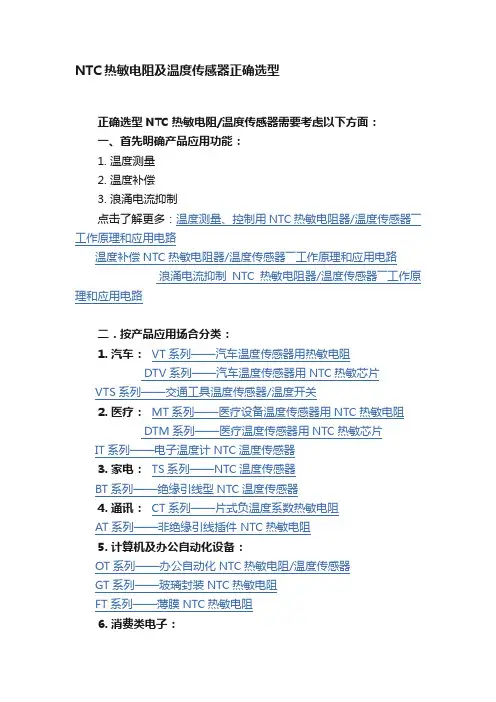

NTC热敏电阻及温度传感器正确选型
NTC热敏电阻及温度传感器正确选型正确选型NTC热敏电阻/温度传感器需要考虑以下方面：一、首先明确产品应用功能：1. 温度测量2. 温度补偿3. 浪涌电流抑制点击了解更多：温度测量、控制用NTC热敏电阻器/温度传感器――工作原理和应用电路温度补偿NTC热敏电阻器/温度传感器――工作原理和应用电路浪涌电流抑制NTC热敏电阻器/温度传感器――工作原理和应用电路二．按产品应用场合分类：1. 汽车：VT系列——汽车温度传感器用热敏电阻DTV系列——汽车温度传感器用NTC热敏芯片VTS系列——交通工具温度传感器/温度开关2. 医疗：MT系列——医疗设备温度传感器用NTC热敏电阻DTM系列——医疗温度传感器用NTC热敏芯片IT系列——电子温度计NTC温度传感器3. 家电：TS系列——NTC温度传感器BT系列——绝缘引线型NTC温度传感器4. 通讯：CT系列——片式负温度系数热敏电阻AT系列——非绝缘引线插件 NTC热敏电阻5. 计算机及办公自动化设备：OT系列——办公自动化NTC热敏电阻/温度传感器GT系列——玻璃封装NTC热敏电阻FT系列——薄膜NTC热敏电阻6. 消费类电子：PT系列——功率型（浪涌抑制）NTC热敏电阻AT系列——非绝缘引线插件 NTC热敏电阻BT系列——绝缘引线型NTC温度传感器7. 集成电路/模块：DT系列——高精度芯片NTC热敏电阻三．明确产品工作温度范围――对应选择相应材料和封装形式：（一）热敏头封装形式：1. 环氧树脂封装：耐潮湿、绝缘强度高、工作温度－40℃～＋125℃2. 硅树脂封装：绝缘强度高、工作温度－40℃～＋200℃，耐潮湿性能一般。
3. 玻璃封装封装：耐潮湿、绝缘强度高、耐高温、工作温度－40℃～＋350℃。
（二）引线类型：1.金属裸线：因无外绝缘皮，所以工作温度取决于封装物质的承受温度。
2.PVC电子线：工作温度－40℃～＋（90-110）℃。
3.铁氟龙电子线：工作温度－40℃～＋220℃。

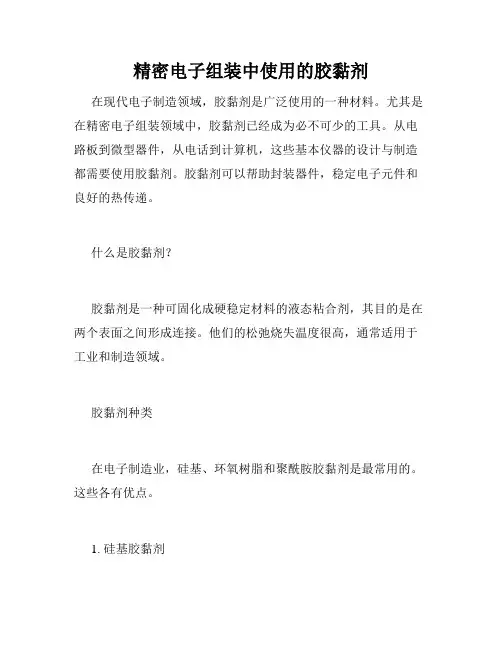

精密电子组装中使用的胶黏剂
精密电子组装中使用的胶黏剂在现代电子制造领域，胶黏剂是广泛使用的一种材料。
尤其是在精密电子组装领域中，胶黏剂已经成为必不可少的工具。
从电路板到微型器件，从电话到计算机，这些基本仪器的设计与制造都需要使用胶黏剂。
胶黏剂可以帮助封装器件，稳定电子元件和良好的热传递。
什么是胶黏剂？胶黏剂是一种可固化成硬稳定材料的液态粘合剂，其目的是在两个表面之间形成连接。
他们的松弛烧失温度很高，通常适用于工业和制造领域。
胶黏剂种类在电子制造业，硅基、环氧树脂和聚酰胺胶黏剂是最常用的。
这些各有优点。
1. 硅基胶黏剂硅基胶黏剂通常用于电容器、保险丝和表面贴装器件，这些器件需要抵抗高温、高湿环境，硅基胶黏剂具有良好的热传导性能，在较高的温度下不会分解，很适合高温环境中的电子器件或浸涂电路板。
2. 环氧树脂胶黏剂环氧树脂胶黏剂是一种广泛应用的电子胶黏剂，适用于固定电子元件、封装传感器和保护半导体器件。
它具有可用于不同基板和高机械强度，具有良好的抗化学性，适用于各种环境下。
3. 聚酰胺胶黏剂聚酰胺胶黏剂是一种通用性很强的产品，特别是对于需要高机械强度的电子元件。
该产品有着良好的耐热性和高黏度度，使得它适用于大多数固态耦合装置和薄和厚膜面板的连接。
应用领域现今制造领域中，胶黏剂的广泛应用已成为必需品，许多产品都离不开胶黏剂的帮助。
生产的高端电子组件，如手机处理器、LED灯光、平板电视、笔记本电脑等，都需要使用胶黏剂，以达到高容納率、高效率、高挑战性、高品质的需求。
使用胶黏剂的优点使用胶黏剂在电子制造领域中具有以下优点：1. 粘接力强 - 胶黏剂能够粘固多种不同的表面，如金属、陶瓷、塑料等，具有高粘性和良好的承载能力。
2. 极佳的物理特性 - 在高温和强烈紫外线等大多数条件下，胶黏剂能保持稳定，不会断裂、流动或分离。
3. 相容性好 - 这类材料的电线和电子元件与其他材料相容性良好，减少了机械损坏的机会。
总结通过以上关于胶黏剂及其在精密电子组装中优点的介绍，作为一名电子工程师需要注意胶黏剂的选择，以达到尽量优化产品工艺的目标。
如何选择合适的温度传感器使用
浅论温度传感器的选用上海自动化仪表股份有限公司吴顺林测温控制仪表系统中的温度传感器在各类需要温控介质的测温过程中起着非常重要的角色和作用。
它已广泛的被应用于工业生产中的各个领域，如火电厂、核电厂、冶金、石油、化工、轨道交通、造纸、塑料制品、食品加工、科研领域等，尤其是在火电厂、核电厂、线缆行业的挤塑、挤橡、等相关设备的加热系统中是不可缺少的重要部件之一。
在电厂的发电过程中、在产品的生产或试验过程中，温控仪表系统对设备加热系统的温度控制，对工艺参数的正确执行，保证发电设备的正常高效运转、保证产品的高效高质量的生产，以及保证试验结果的准确性，都具有非常重要的作用。
涉及到温度传感器的选型是否正确合理，将直接对被测介质温度的准确性、测量介质温度所达到精度的长期稳定性、使用过程中的安全可靠性、被测介质温度变化的反应灵敏度、使用寿命、安装、温度传感器使用方便与否、以及温度传感器的性价比等都有着重要的影响作用,本文就被测介质温度的工况条件如何选用温度传感器作一浅论。
在现有的测温控制仪表系统中的温度传感器最常用的是热电偶、热电阻。
因热电偶、热电阻结构简单，往往被误认为：“热电偶两根线，热电阻一根丝，只要接上就完事”，其实并非如此。
热电偶、热电阻的结构虽然简单，但在选型和使用中仍然会出现许多问题，例如：发电厂的主蒸汽管道上高温高压测温热电偶如选用不当，将会造成测温不准确，影响发电效率；在温度传感器的保护套管上选用不当，甚至会引起较大的安全事故。
或者在选型时，若对被测介质的物理、化学特性、工况条件不了解或掌握情况不多，就无法正确选型。
如在渗碳等还原性的介质气氛中，如果不注意保护，热电偶偶丝也会因化学变化而电势变异导致超差，使得热电偶的测温精度不准确。
为了正确选型温度传感器，所以我们应考虑以下几个方面的问题。
一．温度传感器的基本结构及其作用温度传感器主要有三个部件：感温元件部件、保护套管部件和接线盒部件。
感温元件部份是测量温度的关键性部件，其测温精度、测温范围、稳定性、热响应时间等是重要的几个参数指标，是在选型中主要考虑的问题。

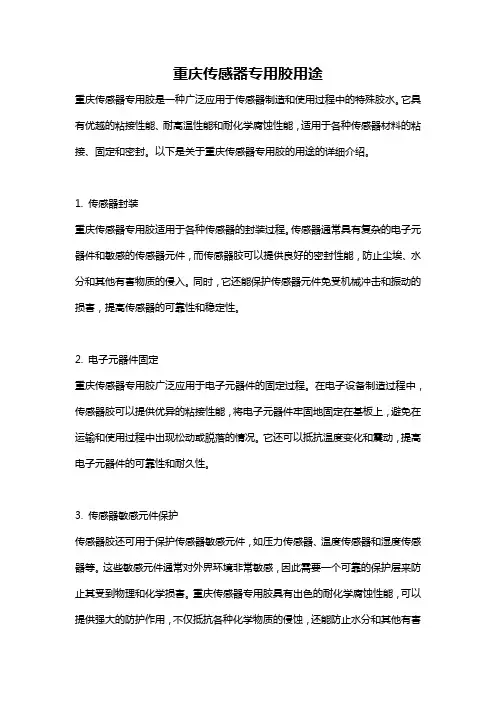

重庆传感器专用胶用途
重庆传感器专用胶用途重庆传感器专用胶是一种广泛应用于传感器制造和使用过程中的特殊胶水。
它具有优越的粘接性能、耐高温性能和耐化学腐蚀性能，适用于各种传感器材料的粘接、固定和密封。
以下是关于重庆传感器专用胶的用途的详细介绍。
1. 传感器封装重庆传感器专用胶适用于各种传感器的封装过程。
传感器通常具有复杂的电子元器件和敏感的传感器元件，而传感器胶可以提供良好的密封性能，防止尘埃、水分和其他有害物质的侵入。
同时，它还能保护传感器元件免受机械冲击和振动的损害，提高传感器的可靠性和稳定性。
2. 电子元器件固定重庆传感器专用胶广泛应用于电子元器件的固定过程。
在电子设备制造过程中，传感器胶可以提供优异的粘接性能，将电子元器件牢固地固定在基板上，避免在运输和使用过程中出现松动或脱落的情况。
它还可以抵抗温度变化和震动，提高电子元器件的可靠性和耐久性。
3. 传感器敏感元件保护传感器胶还可用于保护传感器敏感元件，如压力传感器、温度传感器和湿度传感器等。
这些敏感元件通常对外界环境非常敏感，因此需要一个可靠的保护层来防止其受到物理和化学损害。
重庆传感器专用胶具有出色的耐化学腐蚀性能，可以提供强大的防护作用，不仅抵抗各种化学物质的侵蚀，还能防止水分和其他有害物质的渗入。
4. 汽车电子装配重庆传感器专用胶在汽车制造业中得到广泛应用，特别是用于汽车电子元器件的粘接和密封。
在汽车电子装配过程中，传感器胶可以固定和封装各种传感器，如气压传感器、氧气传感器和转速传感器等。
它能够耐受车辆在不同温度和湿度条件下的极端环境，保护电子部件免受振动和冲击的损害，并提高车辆的性能和稳定性。
5. 工业设备维护和修理重庆传感器专用胶还可用于工业设备的维护和修理。
在工业领域中，传感器胶可以用于固定和修复各种传感器，以确保设备的正常运行。
它具有良好的粘接能力和耐久性，可以承受高温、化学腐蚀和机械冲击等极端环境，延长设备的使用寿命并提高工作效率。
总结起来，重庆传感器专用胶具有广泛的应用领域，包括传感器封装、电子元器件固定、传感器敏感元件保护、汽车电子装配和工业设备维护等。
温度传感器封装及胶水的选择
浅谈温度传感器封装以及封装胶水的选择应用一温度传感器定义温度传感器是指能感受规定的被测量的温度并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成。
温度传感器在实际使用时，一般都需要做防护外壳，比如不锈钢，刚玉，陶瓷等，传感器就装在这些外壳里面，放好传感器后，往这些外壳里灌装环氧树脂密封，一是固定传感器，二是为了延长传感器寿命。
二各种不锈钢封装温度传感器1.全螺纹温度传感器是指测温探头部分全部采用螺纹结构封装，内部填充绝缘导热材料密封而成。
通过调节螺纹部分长度来测量（以螺纹方式固定的）物体表面温度，也可测量轴承和轴瓦表面温度，一般螺纹部分长度较短。
如果要求传感器探头较长，则采用螺纹和保护管组合在一起测温。
2.螺纹固定温度传感器可广泛应用于环境温度，管道内气、液体、固体表面温度，具有压力情况的温度以及需要通过螺纹方式固定安装的温度测量。
3.贴片式温度传感器主要用于测量物体表面的温度，贴片式温度传感器通过螺钉或其它固定方式将传感器贴在物体表面，实现较理想的测温效果。
贴片式温度传感器和被测物体接触面积大，接触紧密，所以在一些表面温度测量方面具有比较明显的优势：测温准确性高、反应速度快，体积小方便固定安装。
4.带接线盒螺纹固定式温度传感器由接线盒、固定螺纹和保护管三部分组成。
产品可广泛应用测量气温、液体温度、油温及物体表面温度等。
5.活定法兰式温度传感器由接线盒、活动法兰和保护管三部分组成。
产品可广泛应用测量气温、液体温度、油温及物体表面温度等。
6.锥管螺纹固定式温度传感器由接线盒、固定螺纹部分和保护管三部分组成。
产品可广泛应用测量气温、液体温度、油温及物体表面温度等。
常见的不锈钢封装为这几种，当然还有其他封装方式。
三温度传感器封装中用到的胶水目前温度传感器一般用硅胶和环氧树脂胶。
这两种胶各有其优缺点。
1、"环氧树脂固化之后胶层比较硬，而硅胶胶层则相对较软；2环氧树脂胶层硬而脆，硅胶弹性好，比较柔韧；3环氧树脂粘接强度很高，硅胶粘接强度低；4环氧树脂向外的散热性比较好，但其本身耐高温，耐黄变的能力比较差，容易裂开，硅胶的散热性不是很好，但其本身耐高温，耐黄变的能力很强。
传感器密封胶的选用
膜片焊接已经成为一种较成熟的密封方式在传感器制作中得到应用。
四、小结
随着世界及中国经济的高速发展，传感器在恶劣环境条件下得到了愈来愈广泛的应用，不可避
免的对传感器的防潮防护性能亦提出了愈来愈高的要求，传感器生产厂家必须高度重视和加强传感
性能才能得到更好的保障。在传感器制作过程中既使是一微小的工艺操作不当，其密封性能都有可
能遭到极大的破坏。所以说传感器制作过程中其它工艺过程的工艺执行严密性对传感器的密封性能
亦是非常重要的。比如涂覆前弹性体表面的质量及温度要求、配线材在弹性体上的放置方式、贴片、
配线至涂覆之间的时间间隔、涂覆后弹性体的放置方法等等，都要有严格的工艺要求及控制。
和刚度下降，而出现应变片电阻值变化，引起传感器零点漂移、绝缘不良甚至使传感器失效，所以
必须对传感器进行有效的防护与密封，以提高称重传感器的防潮、防水、防酶、防盐雾等性能和抗
振动、抗冲击的能力，进一步提高传感器的使用寿命。
二、影响传感器防护与密封效果的因素
防护与密封在传感器制造工艺中一般分两次或三次进行（次数根据传感器的结构或采用的涂覆
膜片焊接后产品性能不受影响或影响较小，保证传感器的长期稳定性，我们选用的膜片材料要可焊
性强，膜片形状应容易加工，焊后焊缝应圆滑、均匀、气密性好，焊接方式应方便操作且能保证良
好的焊接质量，如果焊接方法及工艺不妥当，密封效果很有可能会差于胶封。因此，为确定合理最
佳的焊接方式及焊接工艺，我们必须进行多次焊接质量的检测和惰性气体的检漏对照试验。目前各
论如何提高传感器的防护与密封效果
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈温度传感器封装以及封装胶水的选择应用一温度传感器定义
温度传感器是指能感受规定的被测量的温度并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成。
温度传感器在实际使用时，一般都需要做防护外壳，比如不锈钢，刚玉，陶瓷等，传感器就装在这些外壳里面，放好传感器后，往这些外壳里灌装环氧树脂密封，一是固定传感器，二是为了延长传感器寿命。
二各种不锈钢封装温度传感器
1.全螺纹温度传感器是指测温探头部分全部采用螺纹结构封装，内部填充绝缘导热材料密封而成。
通过调节螺纹部分长度来测量（以螺纹方式固定的）物体表面温度，也可测量轴承和轴瓦表面温度，一般螺纹部分长度较短。
如果要求传感器探头较长，则采用螺纹和保护管组合在一起测温。
2.螺纹固定温度传感器可广泛应用于环境温度，管道内气、液体、固体表面温度，具有压力情况的温度以及需要通过螺纹方式固定安装的温度测量。
3.贴片式温度传感器主要用于测量物体表面的温度，贴片式温度传感器通过螺钉或其它固定方式将传感器贴在物体表面，实现较理想的测温效果。
贴片式温度传感器和被测物体接触面积大，接触紧密，所以在一些表面温度测量方面具有比较明显的优势：
测温准确性高、反应速度快，体积小方便固定安装。
4.带接线盒螺纹固定式温度传感器由接线盒、固定螺纹和保护管三部分组成。
产品可广泛应用测量气温、液体温度、油温及物体表面温度等。
5.活定法兰式温度传感器由接线盒、活动法兰和保护管三部分组成。
产品可广泛应用测量气温、液体温度、油温及物体表面温度等。
6.锥管螺纹固定式温度传感器由接线盒、固定螺纹部分和保护管三部分组成。
产品可广泛应用测量气温、液体温度、油温及物体表面温度等。
常见的不锈钢封装为这几种，当然还有其他封装方式。
三温度传感器封装中用到的胶水
目前温度传感器一般用硅胶和环氧树脂胶。
这两种胶各有其优缺点。
1、"环氧树脂固化之后胶层比较硬，而硅胶胶层则相对较软；2环氧树脂胶层硬而脆，硅胶弹性好，比较柔韧；3环氧树脂粘接强度很高，硅胶粘接强度低；4环氧树脂向外的散热性比较好，但其本身耐高温，耐黄变的能力比较差，容易裂开，硅胶的散热性不是很好，但其本身耐高温，耐黄变的能力很强。
5环氧树脂固化电器性能和力学性能优异，耐热性好，对多种材料有良好的黏结性，吸水性和线膨胀性小。
6硅胶便于检查和返修。
但硅胶耐水性不好。
7硅胶的粘性差，在高低的冲击下容易使硅胶和金属期间间产生缝隙，是其漏气漏水等，但导热系数高，对温度传感器器影响较小。
环氧树脂由于性能比较优越，价格也较于比硅胶高，一般用在中高端产品上。
成都托马斯科技专业致力于改性环氧树脂胶水研发，常见的温度传感器胶水有THO511系列，THO4095-2，THO4074，THO4096，THO4096-2等。
众所周之，一般的环氧树脂耐温在100度左右，耐不了高温，但是通过一定的方法改性，改性环氧树脂能耐到高温，最高可以达到400度左右，瞬时耐温能达到更高。
同时保留了其优越的粘接性能，防水，防酸碱等等。
随着社会对温度传感器的要求越来越高，改性环氧树脂胶应用的范围越来越广，目前遇到的最大瓶颈是环氧树脂成本相对较高。
四胶水应用中需要注意的事项
1确认所用胶水是单组份还是双组份的，单组份胶水一般要放在3—5度的环境下保存，并且UV胶不能见光。
双组份的一般放在常温下25度保存。
2是否对粘接材料表面进行处理，有些金属要进行打磨去掉表面氧化层薄膜。
3胶之前要先用处理剂处理所要粘接灌封材料进行清洗，清洗后要将表面的水分烘干，以免用胶时，稀释胶水，影响胶水的性能。
4双组份胶水要严格按照说明书上的胶水比例配比胶水，看清是体积比还是质量比。
5对于需要加热固化的胶水，一般选择的是同步升温，不能把温度从室温一下上升到胶水固化的温度，这样会破坏胶水的性能，粘接效果不好，强度差。
五结束语
以上是本人对温度传感器方面及胶水灌封的一些认识，欢迎相关人士交流，如有差错的地方，敬请指出，谢谢！
