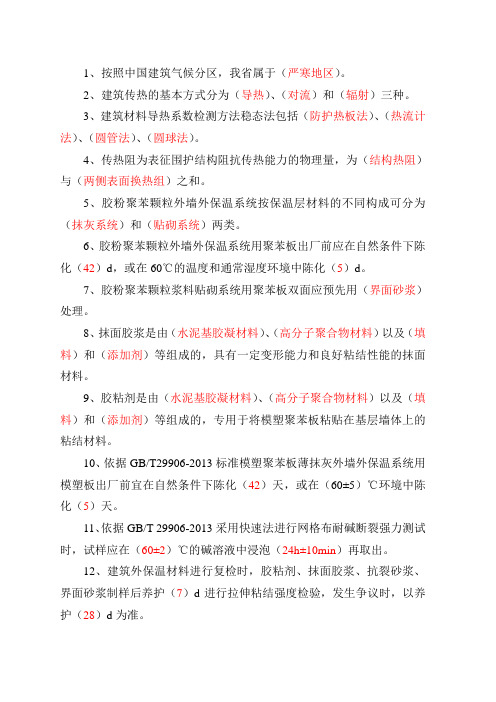

1、按照中国建筑气候分区，我省属于（严寒地区）。
2、建筑传热的基本方式分为（导热）、（对流）和（辐射）三种。
3、建筑材料导热系数检测方法稳态法包括（防护热板法）、（热流计法）、（圆管法）、（圆球法）。
4、传热阻为表征围护结构阻抗传热能力的物理量，为（结构热阻）与（两侧表面换热组）之和。
5、胶粉聚苯颗粒外墙外保温系统按保温层材料的不同构成可分为（抹灰系统）和（贴砌系统）两类。
6、胶粉聚苯颗粒外墙外保温系统用聚苯板出厂前应在自然条件下陈化（42）d，或在60℃的温度和通常湿度环境中陈化（5）d。
7、胶粉聚苯颗粒浆料贴砌系统用聚苯板双面应预先用（界面砂浆）处理。
8、抹面胶浆是由（水泥基胶凝材料）、（高分子聚合物材料）以及（填料）和（添加剂）等组成的，具有一定变形能力和良好粘结性能的抹面材料。
9、胶粘剂是由（水泥基胶凝材料）、（高分子聚合物材料）以及（填料）和（添加剂）等组成的，专用于将模塑聚苯板粘贴在基层墙体上的粘结材料。
10、依据GB/T29906-2013标准模塑聚苯板薄抹灰外墙外保温系统用模塑板出厂前宜在自然条件下陈化（42）天，或在（60±5）℃环境中陈化（5）天。
11、依据GB/T 29906-2013采用快速法进行网格布耐碱断裂强力测试时，试样应在（60±2）℃的碱溶液中浸泡（24h±10min）再取出。
12、建筑外保温材料进行复检时，胶粘剂、抹面胶浆、抗裂砂浆、界面砂浆制样后养护（7）d进行拉伸粘结强度检验，发生争议时，以养护（28）d为准。
13、在正常使用和正常维护的条件下，外墙外保温工程的使用年限不应少于（25年）。
14、外保温工程施工期间以及完工后24h内，基层及环境空气温度不应低于（5℃）。
在（5）级以上大风天气和雨天不得施工。
15、对于外墙外保温系统，薄抹面层系统的保护层厚度不应小于（3mm）并不宜大于（6mm）。
16、对于外墙外保温系统，厚抹面层系统的厚抹面层厚度应为（25~30mm）。
施工方案中的工程测量技术
施工方案中的工程测量技术工程测量技术是施工方案中非常重要的一部分，它涵盖了土地测量、地形测量、建筑测量、水文测量等多个方面，旨在为施工方案的实施提供准确的测量数据和技术支持。
下面将详细介绍几种常见的工程测量技术。
首先是土地测量技术。
土地测量是制定施工方案不可缺少的一项工作。
它主要包括了地形测量和地貌测量。
地形测量是指对地表的形状、高程和坡度等进行测量，以了解地形特征和地貌分布，为后续的设计和施工工作提供基础数据。
地貌测量则是对特定地区的地貌特征进行详细调查和测量，以了解地质构造、地层分布、地貌变化等情况，为施工方案的制定提供参考。
其次是建筑测量技术。
建筑测量是在施工现场进行的主要测量工作之一、它主要包括建筑物的平面测量、高程测量和立面测量等。
平面测量主要是通过测量建筑物的平面布置、尺寸和形状等参数，以绘制建筑物的平面图和构造图。
高程测量则是用来确定建筑物各个部位的高度，以确保建筑物的竣工符合设计要求。
立面测量则是对建筑物外墙的结构、窗户、门等进行测量，以绘制建筑物的立面图和外部景观图。
此外，还有水文测量技术。
水文测量主要是对水域的水位、流量和水质等进行测量和监测。
水位测量通常采用水位计或液位计等工具，通过测量水位的变化，以了解水位的波动情况和水文特征。
流量测量则是通过流速测量仪、流速计等工具，对水流的速度进行测量，从而计算出水的流量。
水质测量主要是对水中的溶解氧、PH值、浊度等指标进行测量，以判断水质的好坏，并及时采取相应的处理措施。
最后，还有地下工程测量技术。
地下工程测量主要是用来对地下管线、地下隧道和地下洞室等进行测量。
地下测量通常采用全站仪、地下雷达、激光测距仪等工具，通过对地下的测量和勘探，确定地下工程的位置、尺寸和结构等参数，以保证地下工程的安全和稳定。
总之，工程测量技术是施工方案中至关重要的一环。
它不仅可以提供精确的测量数据，还可以为施工方案的制定和调整提供科学依据，保证施工过程的顺利进行和工程质量的恢复。
TSG ZF001-2006 《安全阀安全技术监察规程》
A15 排放背压力 由于介质流经安全阀及排放系统而在阀出口处形成的压力。
A16 附加背压力
－4－
特种设备安全技术规范
TSG ZF001－2006
安全阀即将动作前在其出口处存在的静压力，是由其他压力源在排放系统中引起 的。
A17 密封试验压力 进行密封试验时的进口压力，在该压力下测量通过阀瓣与阀座密封面间的泄漏率。
标准名称 优质碳素结构钢 不锈钢棒 耐热钢棒 弹簧钢 合金结构钢 碳素弹簧钢丝 铜及铜合金拉制棒 合金弹簧钢丝 通用阀门 铜合金铸件技术条件 通用阀门 碳素钢锻件技术条件 通用阀门 碳素钢铸件技术条件 通用阀门 不锈钢铸件技术条件 铜及铜合金挤制棒 耐蚀合金棒 油淬火-回火弹簧钢丝 弹簧用不锈钢丝 油淬火-回火碳素弹簧钢丝 油淬火-回火硅锰合金弹簧钢丝 阀门用铬钒弹簧钢丝 电站阀门铸钢件技术条件 阀门用低温钢铸件技术条件
爆破片装置安全技术监察规程
爆破片装置安全技术监察规程Safety Technical Supervision Regulationsfor Bursting Disc Devices（征求意见稿）中华人民共和国国家质量监督检验检疫总局颁布年月日前言2008年1月，国家质量监督检验检疫总局（以下简称国家质检总局）特种设备安全监察局（以下简称特种设备局）向中国特种设备检测研究院（以下简称中国特检院）下达了《爆破片装置安全技术监察规程》起草任务书。
2009年3月，中国特检院于组织有关专家成立了起草组并在北京召开第一次起草组工作会议。
对起草组组长提交的初稿进行了讨论，提出了修改意见。
2009年6月和11月，起草组在北京召开了二次起草组工作会议对初稿讨论修改，形成了征求意见稿。
2009年12月月，特种设备局以质检特函号文征求基层、有关部门、单位和专家及公民的意见。
年月，根据征求到的意见，起草组召开会议，研究处理征求到的意见并形成送审稿。
年月，将送审稿提交国家质检总局特种设备局特种设备安全技术委员会审议，根据审议意见修改后形成报批稿，年月本规程的报批稿报国家质检总局批准颁布。
本规程起草工作在充分吸取爆破片装置事故教训和大量的调研工作以及试验数据的基础上，提出了对爆破片装置的基本安全要求。
对爆破片装置的安全监察工作进行了规定，明确了爆破片装置的设计、材料、制造、检验、安装、使用等过程以及制造许可、型式试验、监督检验工作的要求。
本规程主要起草人员如下：沈阳市特种设备检测研究院张志毅、宋绪鲜中国特种设备检测研究院甘晓东辽宁省质量技术监督局周震沈阳航天新光安全系统有限公司金志伟大连理工安全装备有限公司喻健良上海华理安全装备有限公司吴全龙苏州贝斯安贝安全系统有限公司顾雪铭上海工业气体协会周伟明上海市特种设备监督检验技术研究院徐维普中国成达工程有限公司曾志中目录爆破片装置安全技术监察规程 (1)附件A 术语 (3)附件B 爆破片装置安全技术要求 (7)附件C 爆破片装置制造许可条件………………………………………………………(16)附件D 爆破片装置型式试验……………………………………………………………(20)附件E 爆破片装置制造监督检验规则 (39)爆破片装置安全技术监察规程第一条为了加强爆破片装置的安全监察工作，保障特种设备的爆破片装置安全性能，根据《特种设备安全监察条例》（以下简称《条例》），制定本规程。
奇瑞T11发动机培训
上的光便发生了波动，同时感光元件接收到的信号也发生了频率 变化，该信号送入发动机ECU便可计算出发动机的进气量。 • （2）：超声波式：锥型体后面的一连串旋涡的密度不同，所以对 超声波的反射就不同，所以接受器接受到的信号是随着空气密度 的变化而变化的信号，所以同样能检测出空气流的频率，根据该 频率信号ECU即可计算出发动机工作循环的进气量（东方之子应 用）。
传感器连接电路图
• 1---接地(正常导通)
• 另本传感器附带标准怠速触点（怠速位置开关），当油门踏板全 松开，节气门阀板全关后，该开关被激活，系统根据该开关送入 的信号，识别系统已经进入怠速工况，进行怠速控制。
传感器连接电路图
• D11-----传感器电源( 5V) • D14-----节气门位置传感器 • IG：ON时电压值为：0.3—1.0V/怠速位置
• 这种类型的空气流量计通过内部结果及检测系统可以
判断出气体流动的方向。
空气流量计4
空气流量计5（流量信号）
D20----空气流量传感器(发动机怠速至2000rpm时的电压 值：2.2--3.2V)
A19----空气流量传感器再设定信号(电压值：怠速/0~1V； 3000rpm/6~9V)
空气流量计6（温度信号）
• （2）多点喷射：在每个汽缸的的进气管口安装一个喷 油器。
电喷分类：进气量的检测法•Fra bibliotek直接检测方式：
直接式检测方式：该方式由空气流量计直接检测进入发 动机进气歧管内的空气量，该方式也称质量流量型。 K 、L
• 间接检测方式：该方式不是直接检测空气量，而
建筑工程施工测量体温
建筑工程施工测量体温一、引言新冠肺炎疫情的爆发给全球范围内的建筑工程施工带来了挑战，为了有效控制疫情传播的风险，建筑工程施工单位需要采取一系列的防控措施，其中包括对施工人员进行体温测量。
本文将就建筑工程施工测量体温的重要性、测量方法以及常见问题及解决方法进行探讨。
二、建筑工程施工测量体温的重要性1.防止疫情传播建筑工程施工现场人员众多，密集作业，如果有人患有新冠肺炎并且患者未发现症状进入现场，将会极大增加疫情传播的风险。
因此，对施工人员进行体温测量是第一道关键性的防控措施。
2.保障施工人员安全体温测量可以及时发现患有发热等症状的人员，早期发现，早期隔离，可以有效遏制疫情传播。
保障施工人员的安全是建筑工程施工单位的基本责任。
3.维护工程进度一旦在建筑工程施工中出现多人感染病例，将会导致施工现场封闭、人员隔离等措施，严重影响工程进度。
因此，通过体温测量及时发现患病人员，可以有效避免这种情况的发生，保证工程的顺利进行。
三、建筑工程施工测量体温的方法1.电子体温计电子体温计是目前最常见的体温测量工具，其操作简单、准确度高。
建筑工程施工单位可以购买多个电子体温计，设置专门的体温测量点，要求所有进入工地的人员必须接受体温测量。
2.红外线体温计红外线体温计是一种非接触式的体温测量工具，操作快捷方便，可以避免交叉感染的风险。
建筑工程施工单位可以在工地入口处设置红外线体温计，通过人员的额头测量体温。
3.体温测量记录建筑工程施工单位应当建立完善的体温测量记录制度，确保每位进入工地的人员都能够接受体温测量，并将测量结果进行记录。
一旦有人体温异常，应当立即通知相关部门进行进一步核实。
四、建筑工程施工测量体温的常见问题及解决方法1.测温不准在使用电子体温计或红外线体温计进行测量时，可能会出现测温不准的情况。
建筑工程施工单位应当定期对测温仪器进行校准检查，确保测温准确。
2.人员拒不配合测量有些施工人员可能因为个人原因拒不接受体温测量，建筑工程施工单位应当严格执行体温测量制度，如有人员拒绝测量应当立即禁止其进入工地。
A-19-重要管理特性(CCSC+list)-Zhou+Xiang-20201116-已转换
4.1.4图等）。
A-19重要管理特性(CC/SC List)1、目的：明确供应商的重要管理特性识别、管控要求，输出重要管理特性清单并获得CMA 批准；同时，明确重要管理特性在关联文件中有效传递的要求。
2、时间：注：对于供应商，FD 识别产品/过程特性；DCV 完善产品/过程特性；TTO 输出完整CCSC 清单3、定义：3.1Mazda：马自达公司3.2CMA：长安马自达汽车有限公司3.3TDC：技术开发中心3.4PD：产品开发工程师3.5CC：关键特性，可用倒立的三角符号▼表示。
是指对产品的要求(外观，尺寸,性能,试验等)或指生产工艺参数(速率,温度,压力等)。
关键特性可影响政府法规条例,车辆的安全性,产品的功能,所以需要特别的生产,安装,运输并监测全程。
3.6YC：设计关键特殊特性3.7SC：重要特性，是指影响顾客满意度的产品、过程及试验的要求。
重要特性的质量策划计划必须详列在控制计划中。
3.8PTC：通过特性，指在下级供应商处产生的产品特性，与一级供应商制造过程不相关，如不识别不监控，未控制的特性将通过一级供应商直接交付主机厂。
3.9A/AR 特性：Mazda 规定，指对产品的要求(尺寸,性能,试验)或生产工艺参数，影响安全（A）或法规（AR）的特性。
3.10B 特性：Mazda 规定，指影响顾客满意度的产品、过程及实验要求的特性。
3.11PFEMA：过程潜在失效模式及后果分析3.12SPC：统计过程控制3.13MSA：测量系统分析3.14MP：批量生产3.15产品特性：在图纸或其他的工程技术资料中所描述的零部件或总成的特点与性能，如外观、尺寸、性能、试验等3.16过程特性：产品特性中具有因果关系的过程变量4、活动内容/要求：4.1FD 前重要管理特性的明确4.1.1供应商的设计和开发负责人应通过相关的APQP 质量保证活动（零部件功能开发、DFMEA、新规性/变更点、以往问题再发防止等），提取与表1所示定义相对应的“重要管理特性”，包括CMA 指定的重要管理特性。
高工答辩试题库
A1.水泥混凝土混合料配合比设计的参数有哪些？答：试配强度、单位水泥用量、粗细集料用量。
A2.边坡滑塌的两种情况是？答：滑坡、溜方。
A3.刚性路面板厚计算中应考虑的作用力因素主要有哪些？答：温度应力、荷载应力。
A4.评定土基及路面材料承载能力的指标是什么？答：路基回弹模量、回弹弯沉、CBR值。
A5.世界各国的沥青路面设计方法，可以分为哪两大类？答：经验法、理论法。
A6.路基按其干湿状态不同，分为哪几类？答：干燥、中湿、潮湿。
A7.砌石路基和挡土墙路基有何不同？答：砌石路基不承受其他荷载，亦不承受墙背土压力，砌石路基适用于边坡防护；挡土墙支挡边坡，属于支挡结构。
A8.边坡稳定性分析的力学方法有哪几种？各适合什么条件？答：边坡稳定性分析的力学方法有：直线法和圆弧法。
直线法适用于砂土和砂性土；圆弧法适用于粘性土。
A9.简述道路工程中为何要进行排水系统设计？答：排水设计是为了保持路基处于干燥和中湿状态，维持路基路面的强度和刚度，使之处于稳定状态。
A10.碎石路面的强度形成主要依靠石料的什么作用？答：嵌挤作用。
A11.陡坡路堤稳定性验算时，滑动面上的抗剪参数应选择？答：内摩擦角和粘聚力。
A12.路基横断面形式可分为哪几类？答：路堤、路堑、半填半挖。
A13.常见的坡面防护措施有哪些？答：工程防护、植物防护、骨架植物防护。
A14.按路面面层的使用品质，材料组成类型以及强度和稳定性，可将路面分为哪四个等级？答：高级、次高级、中级、低级。
A15.沥青混合料的配合比设计包括哪三个阶段？答：目标配合比设计、生产配合比设计、生产配合比验证。
A16.我国路面设计的轴载是什么？答：BZZ-100。
标准轴载双轮组单轴100KN。
A17.水泥混凝土路面纵缝设置的钢筋称为什么？横缝设置的钢筋称为什么？答：拉杆；传力杆。
A18.水泥混凝土路面设计理论是？答：弹性半空间地基上薄板理论。
A19.影响路基路面的主要自然环境因素有哪些？答：温度和湿度。
测量温度的方法范文
测量温度的方法范文测量温度是实验和工业生产中非常常见的一个环节，可以帮助我们了解物体的热量分布、确定温度的变化、控制环境条件等。
以下是一些常见的测量温度的方法：1.气温计测量法：气温计是一种利用物体膨胀性质随温度变化的仪器，常见的气温计有水银温度计、酒精温度计、气体温度计等。
温度计在一定温度范围内都有线性的测量误差，并且量程较广，适用于各种环境温度测量。
2.热电偶测量法：热电偶是由两种不同材料组成的导线，当两种材料的接触点的温度有差异时，会产生热电势，通过测量热电势的大小可以得到温度的信息。
热电偶适用于高温和低温环境，具有灵敏度高、响应快的特点。
3.热电阻测量法：热电阻是指温度变化时电阻发生变化的材料，常用的热电阻材料有铂、镍等。
通过测量热电阻的电阻值，可以得到温度的信息。
热电阻适用于工程测量和实验室使用，具有准确度高、稳定性好的优点。
4.红外线测温法：红外线测温是一种非接触式测温方法，利用物体的红外辐射能量与温度之间的关系进行测量。
红外测温适用于高温物体或无法接触的物体的测温，如炉子内的温度、人体体温等。
5.光学测温法：光学测温法利用物体的发光特性与温度之间的关系进行测量。
例如，通过测量物体发出的热辐射的波长和强度，可以计算出物体的温度。
光学测温法适用于各种环境下的温度测量，尤其适用于高温物体和远距离测温。
6.热成像仪测量法：热成像仪是一种通过红外线热像仪将目标区域的红外辐射能转换为图像的设备。
通过分析图像上不同颜色的热点，可以得到目标区域的温度分布。
热成像仪适用于需要大范围或连续监测的温度测量，如建筑、电力设备、电子元器件等。
7.液体膨胀法：液体膨胀法是利用物体膨胀性质随温度变化的特点，通过测量容器中液体的膨胀量来间接测量温度。
常见的液体膨胀温度计有酒精温度计、有机液体温度计等。
液体膨胀法适用于一些特殊环境下、有液体的物体温度的测量。
8.热虹吸法：热虹吸法是利用热的传导性质进行温度测量。
通过将热敏材料固定在被测物体上，当被测物体的温度发生变化时，热敏材料会发生温度变化，并产生相应的电压信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十三章 主要工程参数的测量方法
接触式测温和非接触式测温： ●接触式测温：温度敏感元件与被测温度对 象相接触，充分进行热交换。 热交换平衡时，温度敏感元件与被测温度 对象的温度相等，测温传感器的输出大小 反映了被测温度的高低。 例如：热膨胀式温度传感器、热电偶、热电 阻等。
Chongqing University of Science & Technology
‹#›/30
第十三章 主要工程参数的测量方法
非接触式测温的优缺点
优点： 1、滞后小；2、温度范围宽； 3、对于高温、腐蚀、有毒、运动物体温度测 量比较有利； 4、不影响被测物体的温度。 缺点： 1、精度低； 2、距离和介质对测量结果有影响。
‹#›/30
第十三章 主要工程参数的测量方法
4、热电阻测温 注意事项： 常用三线制 思考：为什么需要采用三线制？
Chongqing University of Science & Technology
‹#›/30
第十三章 主要工程参数的测量方法
三、非接触式温度测量 任何物体受热后都会有一部分热量转变为辐 射能，也称为热辐射。 温度越高，辐射到周围的能量也越多。 能量与温度之间存在一定的函数关系。 由于非接触式测温利用了物体的热辐射，常 称为辐射式温度测量。
△Ube =
k I ln( 1 • γ )T q I2
I R＝I1＝△U/R＝ I1 =I 2
k ln γ • T qR
‹#›/30
Chongqing University of Science & Technology
第十三章 主要工程参数的测量方法
（3）AD590集成温度传感器应用
●基本测温电路 将电流信号转化为与温度成正 比的电压信号输出，输出灵 敏度为1mV/K 。
Chongqing University of Science & Technology
‹#›/30
第十三章 主要工程参数的测量方法
透镜2：将物体1的辐射会聚在热敏元件4上 热屏蔽器3：为了保证热敏元件4只收到正面来的辐 射，不受其它方向热辐射的影响。
Chongqing University of Science & Technology
Chongqing University of Science & Technology
‹#›/30
第十三章 主要工程参数的测量方法
（3）AD590集成温度传感器应用
●串联电路 可以测量几个被测点的最低温 度。
Chongqing University of Science & Technology
Chongqing University of Science & Technology ‹#›/30
c1λ −5
c1λ −5
第十三章 主要工程参数的测量方法
3、比色温度传感器 以两个波长的辐射亮度之比随温度变化的原 理来进行温度测量。
Chongqing University of Science & Technology
第十三章 主要工程参数的测量方法
（1）集成温度传感器工作原理
VT 1和VT2相互匹配， I1和I2为恒流源供电 两晶体管发射极和基极电压之差： k I1 △U = ln( • γ )T q I2 k : 波尔兹曼常数 q：电子电荷量
γ ：VT1和VT2发射结面积之比
T：绝对温度（K）
Chongqing University of Science & Technology
第十三章 主要工程参数的测量方法
(2)气体膨胀式温度传感器
基于封闭容器中气体压力随温度变化而变化原理制 成。当温度变化时，温包内气体压力变化，由毛 细管传递，带动弹簧管运动。
Chongqing University of Science & Technology ‹#›/30
第十三章 主要工程参数的测量方法
Chongqing University of Science & Technology
‹#›/30
第十三章 主要工程参数的测量方法
非接触式测温包括光学系统和检测元件。 ●光学系统：用于瞄准被测物体，把被测物 体的辐射集中于检测元件上。 ●检测元件：用于把经过会聚的辐射能转换 为电信号。 非接触式测温，按传感器的输入量可分为辐 射式温度传感器、亮度式温度传感器和比 色温度传感器。
第十三章 主要工程参数的测量方法
2、亮度式温度传感器 利用物体的单色辐射亮度随温度变化的原理， 以被测物体光谱的一个狭窄区域内的亮度 与标准辐射体的亮度进行比较，来测量温 度。
Chongqing University of Science & Technology
‹#›/30
第十三章 主要工程参数的测量方法
‹#›/30
第十三章 主要工程参数的测量方法
（2）部分热辐射温度传感器
为了提高温度传感器的灵敏度，可根据测量的要求，采用具 有光谱选择性的检测元件。 常见的部分热辐射温度传感器的检测元件有：光电池、光敏 电阻、红外探测元件等。 温度在绝对零度以上的物体均会发出红外光，向外辐射能量。 能量大小与物体温度有关：
实际物体的单色辐射发射系数小于绝对黑体，故实际物体的 单色亮度小于绝对黑体的单色亮度。
温度为T时，绝对黑体的单色辐射亮度为： c2 ) π λT c1: 第一辐射常数， 4.9926J • m L∗λT = exp(− c2：第二辐射常数， 0.014388m • K 故实际物体的单色辐射亮度为 c2 ) π λT ε λ T：物体的单色辐射发射系数 L λT =ε λ T • L∗λT = ε λ T exp(−
‹#›/30
第十三章 主要工程参数的测量方法
（3）AD590集成温度传感器应用
●并联电路 可以测量几个被测点的平均温度。
Chongqing University of Science & Technology
‹#›/30
第十三章 主要工程参数的测量方法
AD590集成温度传感器应用
●热电偶冷端补偿电路
‹#›/30
第十三章 主要工程参数的测量方法
电机7带动调制盘6转动 调制盘6上有红、蓝两色滤光片8、9 光敏元件3上的光线为红、蓝色交变光线 光敏元件3输出与红、蓝光对应的电信号，放大、运算后得 到被测物体温度。
Chongqing University of Science & Technology ‹#›/30
Chongqing University of Science & Technology
‹#›/30
第十三章 主要工程参数的测量方法
(1)固体膨胀式温度传感器
由两片具有不同热膨胀系数的热敏金属紧固结合在 一起而成的双金属片构成；为提高灵敏度，制成 螺旋型。一端固定，另一端与指针轴相连。
Chongqing University of Science & Technology ‹#›/30
Chongqing University of Science & Technology ‹#›/30
第十三章 主要工程参数的测量方法
●非接触式测温：利用被测温度对象的热辐 射能量随其温度的变化而变化的原理，通 过测量一定距离处被测物体发出的热辐射 强度来确定被测温度对象的温度。 例如：光电高温传感器、红外辐射温度传感 器。
Chongqing University of Science & Technology ‹#›/30
第十三章 主要工程参数的测量方法
接触式测温的优缺点
优点： 1、结构简单；2、工作可靠； 3、测量精度高；4、稳定性好；5、价格低 缺点： 1、滞后较大；2、对运动物体测温困难； 3、影响被测物体的温度场； 4、测温范围受到感温元件材料性质限制
Chongqing University of Science & Technology
‹#›/30
第十三章 主要工程参数的测量方法
3、热电偶测温 注意事项： 1、测温范围 2、补偿导线要与热电偶分度号对应 3、室内冷端温度需要进行补偿
Chongqing University of Science & Technology
第十三章 主要工程参数的测量方法
课堂练习
现有一K分度热电偶，已知热电偶冷端温度为 60℃（现场温度较高），用K型补偿导线将 热电偶的热电势接入控制室，控制室内温 度为25℃。现用毫伏表测得补偿导线两端 的电势为32.5mV，请问： 1、如果补偿导线连接正确，则热电偶热端温 度为多少摄氏度？ 2、如果补偿导线由于疏忽而接错了方向，则 热电偶热端温度为多少摄氏度？
2、 集成温度传感器 晶体管PN结压降随温度升高而线性降低； 晶体管发射结电压与温度成线性关系。 把测温晶体管和激励电路、放大电路集成在 一个硅片上，构成了集成温度传感器。 优点：线性度高、精度高、体积小、响应速 度快、价格低廉； 缺点：测温范围小（50～150℃）
Chongqing University of Science & Technology ‹#›/30
第十三章 主要工程参数的测量方法
红外温度传感器测温原理
主光学系统：把被测位置的红外线集中到检测元件上；把进 入仪表的红外线发射面限制在固定的范围内 检测元件：把红外线能量转换为电信号 信号处理单元：把检测元件输出信号转换为所需模拟量、数 字量 瞄准系统：用于瞄准被测部位
Chongqing University of Science & Technology ‹#›/30
Chongqing University of Science & Technology ‹#›/30
