火电厂工艺流程简介
火电厂工艺流程火力发电厂。
以煤、石油或天然气作为燃料的发电厂统称为火电厂1、火电厂的分类（1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；邹县、石横青岛等电厂②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；辛电电厂③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂；④余热发电厂，即用工业企业的各种余热进行发电的发电厂。
此外还有利用垃圾及工业废料作燃料的发电厂。
（2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。
（3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂；②热电厂，即同时向外供应电能和热能的电厂。
（ 4）按发电厂总装机容量的多少分类：①容量发电厂，其装机总容量在100MW以下的发电厂；②中容量发电厂，其装机总容量在100～250MW范围内的发电厂；③大中容量发电厂，其装机总容量在250～600MW范围内的发电厂；④大容量发电厂，其装机总容量在600～1000MW范围内的发电厂；⑤特大容量发电厂，其装机容量在1000MW及以上的发电厂。
（5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在3.92MPa（40kgf／cm2）、温度为450℃的发电厂，单机功率小于25MW；地方热电厂。
②高压发电厂，其蒸汽压力一般为9.9MPa（101kgf／cm2）、温度为540℃的发电厂，单机功率小于100MW；③超高压发电厂，其蒸汽压力一般为13.83MPa（141kgf／cm2）、温度为540／540℃的发电厂，单机功率小于200MW；④亚临界压力发电厂，其蒸汽压力一般为16.77MPa（171 kgf／cm2）、温度为540／540℃的发电厂，单机功率为30OMW直至1O00MW不等；⑤超临界压力发电厂，其蒸汽压力大于22.llMPa（225.6kgf／cm2）、温度为550／550℃的发电厂，机组功率为600MW及以上，德国的施瓦茨电厂;⑥超超临界压力发电厂, 其蒸汽压力不低于31 MPa、温度为593℃.水的临界压力：22.12兆帕；临界温度：374.15℃（6）按供电范围分类：①区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂；②孤立发电厂，是不并入电网内，单独运行的发电厂；③自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相连）。
火电厂工艺流程
火电厂工艺流程火力发电厂的生产过程是一个能量转换的过程。
通常将燃料运至电厂，经输送加工后，送入锅炉进行燃烧，使燃料中的化学能转变为热能并传递给锅炉中的水，使水变成高温高压的蒸汽，通过管道将压力和温度都较高的过热蒸汽送入汽轮机，推动汽轮机旋转作功，蒸汽参数（压力、温度）则迅速降低，最后排入凝汽器。
在这一过程中，蒸汽的热能转变为汽轮机转子旋转的机械能。
发电机与汽轮机通过联轴器连成一个整体，以3000r/min的转速旋转，发电机转子中的磁场在转动的过程中将汽轮机的机械能转变成电能。
发电机产生的电能，经变压器升压后送人输电线路送入电网提供给用户。
基本原理：电磁感应理论：任何变化的电场都要在其周转空间产生磁场，任何变化的磁场都要在其周围空间产生电场。
热力学第一定律：热可以变为功，功也可以变为热，消耗一定的热量时，必产和相当数量的功，消耗一定量的功时，必出现相当数量的功。
热力学第二定律：高温物体的热能可以自动传递给低温物体，而低温物体却不能自动地传递给高温物体。
机械能可以自动转化为热能，而热能却不能自动转化为机械能。
能量转换过程：化学能转变为动能：通过锅炉完成。
动能转变为机械能：通过汽机完成。
机械能转变为电能：通过发电机完成。
三大主机及辅助系统：1、锅炉锅炉设备是火力发电厂中的主要热力设备之一。
它的任务是使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，使其成为一定数量和质量（压力和温度）的蒸汽。
炉膛、烟道、汽水系统（其中包括受热面、汽包、联箱和连接管道）以及炉墙和构架等部分组成的整体，称为“锅炉本体”。
2、汽轮机汽轮机本体是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。
它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。
汽轮机本体由固定部分（静子）和转动部分（转子）组成。
固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。
转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。
火电厂工艺流程介绍
二、顺序控制系统
1、顺序控制是开关量控制中最主要的一种控制方式，通 常用于生产过程中主辅机的自动启动停止操作以及局部 工艺系统的运行操作。 2、主要的顺序控制项目 • 送风机功能组 • 引风机功能组 • 一次风机功能组
• 给水功能组 • 油枪功能组 • 磨煤机功能组 • 高压加热器功能组 • 低压加热器功能组 • 轴封功能组 • 真空泵功能组 • 凝结水泵功能组
一、凝汽器
1、作用：将蒸汽（汽轮机的排汽）凝结成水。 2、凝汽器的相关参数： • 凝汽器真空 • 凝汽器水位 • 汽轮机低压缸排汽温度
二、凝结水泵
1、作用：给凝结水加压、排出凝汽器中的凝结水。 2、凝结水泵的主要控制任务：凝结水泵的启动和停止。 3、相关概念： • 联动：互为备用的设备，若运行中的设备非正常停止或 者无法满足机组要求的，则备用设备应自动启动。
二、锅炉
1、作用：通过燃料的燃烧使化学能转变为热能，并且以 此热能加热水，使其成为一定压力和温度的蒸汽。 2、锅炉本体： • 炉膛 • 烟道 • 汽水系统（包括受热面、汽包、联箱和连接管道） • 炉墙和构架等
三、发电机
1、作用：将机械能转化为电能。 2、发电机类型：三相交流同步发电机 3、发电机构成：转子和定子。 • 定子：定子铁心、定子线圈、机座和风道等。其中铁心 和线圈是磁和电通过的部分，其他部分起到固定、支持 和冷却的作用。 • 转子：转子本体、转子线圈、同轴励磁机电枢等。
三、低压/高压加热器
1、作用：用汽轮机的回热（抽汽）对凝结水进行加热， 提高机组的效率，其示意图如下： 2、主要控制参数：低加水位、高加水位 3、相关概念： • 疏水：指的是蒸汽遇到温度较低的金属（如汽缸、管 道）等而冷却凝结成的水。
四、除氧器
火电厂工艺流程
火力发电厂是利用化石燃料燃烧释放的热能发电的动力设施，包括燃料燃烧释热和热能电能转换以及电能输出的所有设备、装置、仪表器件，以及为此目的设置在特定场所的建筑物、构筑物和所有有关生产和生活的附属设施。
主要有蒸汽动力发电厂、燃气轮机发电厂、内燃机发电厂几种类型.
如下图所示。
汽轮机本体（steam turbine proper）是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。
它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。
汽轮机本体由固定部分（静子）和转动部分（转子）组成。
固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。
转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。
固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。
汽缸是约束高压蒸汽不得外泄的外壳。
汽轮机本体还设有汽封系统。
如下图所示。
锅炉设备是火力发电厂中的主要热力设备之一。
它的任务是使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，使其成为一定数量和质量（压力和温度）的蒸汽。
由炉膛、烟道、汽水系统（其中包括受热面、汽包、联箱和连接管道）以及炉墙和构架等部分组成的整体，称为“锅炉本体”。
如下图所示。
汽轮机部分的辅助设备有凝汽器、水泵、回热加热器、除氧器等。
把锅炉、汽轮机及其辅助设备按汽水循环过程用管道和附件连接起来所构成的系统，叫做发电厂的热力系统。
发电厂的热力系统按照不同的使用目的分为“原则性热力系统”、“全面性热力系统”、“汽轮机组热力系统”等。
如下图所示。
火电厂生产过程讲解

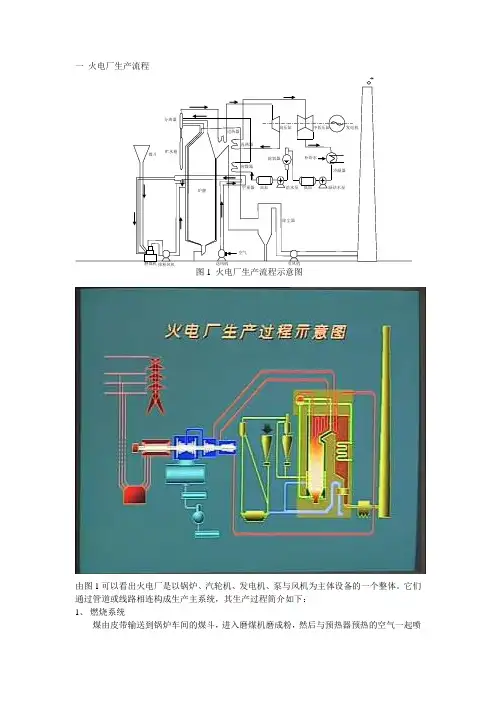

一 火电厂生产流程由图1可以看出火电厂是以锅炉、汽轮机、发电机、泵与风机为主体设备的一个整体。
它们通过管道或线路相连构成生产主系统，其生产过程简介如下：1、 燃烧系统煤由皮带输送到锅炉车间的煤斗，进入磨煤机磨成粉，然后与预热器预热的空气一起喷入炉内燃烧，将煤的化学能转化为热能，烟气经除尘器清除灰分后，由引风机抽出，经烟囱排入大气。
炉渣和除尘器下部的烟灰由灰渣泵排至灰场。
2、汽水系统水在锅炉中加热后蒸发成蒸汽，经过热器进一步加热，成为具有规定压力和温度的过热蒸汽，然后经管道进入汽轮机。
在汽轮机中，蒸汽不断膨胀，高速流动，冲击汽轮机的转子，以额定转速旋转，将热能转换成机械能，带动与汽轮机同轴的发电机发电。
在膨胀过程中，蒸汽的温度和压力不断降低。
蒸汽做功后从汽轮机下部排出。
进入凝汽器。
被冷却水冷却成水。
凝结器下部所凝结的水由凝结水泵升压后进入低压加热器和除氧器，提高水温并除去水中的氧，再由给水泵进一步升压，然后进入高压加热器，回到锅炉，完成水——蒸汽——水的循环。
汽水系统中的蒸汽和凝结水在循环过程中总有一些损失，因此必须不断向给水系统补充经过化学处理的水。
补给水进入除氧器，同凝结水一块由给水泵打入锅炉。
二国电聊城发电有限公司锅炉型号国电聊城发电有限公司锅炉为：超临界参数变压运行本生直流锅炉。
1锅炉按照循环方式可分为自然循环锅炉、控制循环锅炉和直流锅炉。
●自然循环锅炉：给水经给水泵升压进入省煤器，受热后进入蒸发系统。
当给水在水冷壁中受热时，部分水会变成蒸汽，所以水冷壁中的工质为汽水混合物，而在不受热的下降管中工质则全部是水。
由于水的密度要大于混合物的密度，所以在下降管和水冷壁之间就会产生压力差，在这种压力差的推动下，给水和汽水混合物在蒸发系统中循环流动。
这种循环流动是由于水冷壁的受热形成的，没有其他能量消耗，所以称为自然循环。
●控制循环锅炉：在循环回路中加循环水泵，就可以增加工质的流动推动力，形成控制循环锅炉。
火电厂工艺流程
火电厂工艺流程火力发电厂的生产过程是一个能量转换的过程。
通常将燃料运至电厂，经输送加工后，送入锅炉进行燃烧，使燃料中的化学能转变为热能并传递给锅炉中的水，使水变成高温高压的蒸汽，通过管道将压力和温度都较高的过热蒸汽送入汽轮机，推动汽轮机旋转作功，蒸汽参数（压力、温度）则迅速降低，最后排入凝汽器。
在这一过程中，蒸汽的热能转变为汽轮机转子旋转的机械能。
发电机与汽轮机通过联轴器连成一个整体，以3000r/min的转速旋转，发电机转子中的磁场在转动的过程中将汽轮机的机械能转变成电能。
发电机产生的电能，经变压器升压后送人输电线路送入电网提供给用户。
基本原理：电磁感应理论：任何变化的电场都要在其周转空间产生磁场，任何变化的磁场都要在其周围空间产生电场。
热力学第一定律：热可以变为功，功也可以变为热，消耗一定的热量时，必产和相当数量的功，消耗一定量的功时，必出现相当数量的功。
热力学第二定律：高温物体的热能可以自动传递给低温物体，而低温物体却不能自动地传递给高温物体。
机械能可以自动转化为热能，而热能却不能自动转化为机械能。
能量转换过程：化学能转变为动能：通过锅炉完成。
动能转变为机械能：通过汽机完成。
机械能转变为电能：通过发电机完成。
三大主机及辅助系统：1、锅炉锅炉设备是火力发电厂中的主要热力设备之一。
它的任务是使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，使其成为一定数量和质量（压力和温度）的蒸汽。
炉膛、烟道、汽水系统（其中包括受热面、汽包、联箱和连接管道）以及炉墙和构架等部分组成的整体，称为“锅炉本体”。
2、汽轮机汽轮机本体是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。
它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。
汽轮机本体由固定部分（静子）和转动部分（转子）组成。
固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。
转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。
火电厂的工艺流程
火电厂的工艺流程
《火电厂工艺流程》
火电厂是以燃煤、燃气、燃油等作为燃料，通过燃烧产生高温高压的蒸汽，驱动汽轮机发电的电力生产设备。
下面是火电厂的工艺流程。
1. 燃料处理
燃料处理是火电厂工艺流程的第一步。
经过运输、存储后的燃料，首先要进行粉碎、干燥等预处理，保证燃料燃烧时的均匀性和燃烧效率。
2. 燃烧过程
燃料在燃烧过程中产生的热量被传递给水，将水加热为蒸汽，这一过程是通过锅炉完成的。
锅炉内的燃烧热量将水加热为高温高压的蒸汽。
3. 蒸汽发电
高温高压的蒸汽由锅炉输送到汽轮机中，蒸汽的热能被转化为机械能，推动汽轮机旋转。
汽轮机通过连接的发电机将机械能转化为电能，最终产生电力。
4. 排放处理
在燃烧过程中产生的废气通过脱硫、脱硝等设备处理后，再经过烟囱排放。
此外，火电厂还要处理燃烧产生的灰渣，包括粉煤灰、废渣等，以减少对环境的影响。
以上就是火电厂的主要工艺流程，通过燃料处理、燃烧过程、蒸汽发电和排放处理，火电厂能够高效地生产出电力，并保证环保标准。
