芯片生产中划痕缺陷的检测与分析
半导体光刻中晶圆缺陷问题的研究
半导体光刻中晶圆缺陷问题的研究半导体光刻是一项关键的技术，用于制造集成电路中的微型器件。
在光刻过程中，光源通过光学系统将图案投射到晶圆上，以形成集成电路的图案。
然而，晶圆上的缺陷问题是一个常见的挑战，可能对电路性能产生负面影响。
研究半导体光刻中晶圆缺陷问题至关重要。
通过深入研究这一问题，我们可以识别缺陷的来源，寻找解决方法，并进一步提高光刻技术的质量和效率。
1. 缺陷的来源晶圆缺陷可以分为两类：内部和外部来源。
内部缺陷主要由晶圆制造过程中的杂质、结构缺陷或薄膜不均匀性引起。
外部缺陷主要由杂质、尘埃或环境条件引入光刻机器中。
这些缺陷可能会导致光刻过程中图案的形变、分辨率降低和器件性能的下降。
2. 缺陷评估方法为了评估晶圆上的缺陷问题，一些常见的方法包括扫描电子显微镜（SEM）、光学显微镜、拉曼光谱和原子力显微镜（AFM）。
这些方法可以帮助我们观察和分析晶圆上的缺陷，了解其形态、大小和位置。
3. 解决方法针对晶圆上的缺陷问题，我们可以采取多种方法来解决。
优化晶圆的制备过程，确保杂质和结构缺陷的控制。
加强半导体设备的清洗和维护，以减少外部缺陷的影响。
改进光刻机器的性能和控制系统，提高图案的分辨率和稳定性。
4. 个人观点和理解在我看来，研究半导体光刻中晶圆缺陷问题对于高质量的集成电路制造至关重要。
通过深入了解晶圆上缺陷的来源和评估方法，我们可以更好地解决该问题，并提高光刻技术的可靠性和稳定性。
我认为研究者还应该关注新的解决方法和技术，以应对不断发展的半导体行业的挑战。
半导体光刻中晶圆缺陷问题的研究对于提高集成电路制造的质量和效率至关重要。
通过深入研究晶圆缺陷的来源、评估方法和解决方法，我们可以更好地理解和应对该问题。
我对于研究者在这一领域的努力和创新充满期待，并期望看到更多的突破和进展。
1. 问题的重要性和背景晶圆上的缺陷对于半导体光刻技术的可靠性和稳定性至关重要。
晶圆是制造集成电路的基础，任何缺陷都可能导致电路的故障或性能下降。

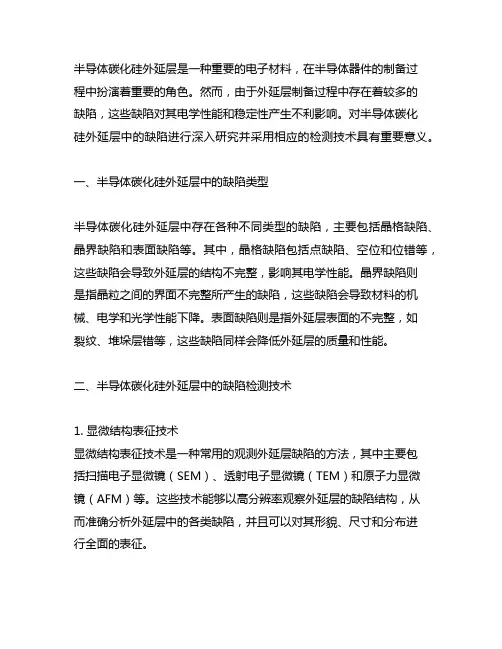

半导体碳化硅外延层中的缺陷及检测技术详解
半导体碳化硅外延层是一种重要的电子材料，在半导体器件的制备过程中扮演着重要的角色。
然而，由于外延层制备过程中存在着较多的缺陷，这些缺陷对其电学性能和稳定性产生不利影响。
对半导体碳化硅外延层中的缺陷进行深入研究并采用相应的检测技术具有重要意义。
一、半导体碳化硅外延层中的缺陷类型半导体碳化硅外延层中存在各种不同类型的缺陷，主要包括晶格缺陷、晶界缺陷和表面缺陷等。
其中，晶格缺陷包括点缺陷、空位和位错等，这些缺陷会导致外延层的结构不完整，影响其电学性能。
晶界缺陷则是指晶粒之间的界面不完整所产生的缺陷，这些缺陷会导致材料的机械、电学和光学性能下降。
表面缺陷则是指外延层表面的不完整，如裂纹、堆垛层错等，这些缺陷同样会降低外延层的质量和性能。
二、半导体碳化硅外延层中的缺陷检测技术1. 显微结构表征技术显微结构表征技术是一种常用的观测外延层缺陷的方法，其中主要包括扫描电子显微镜（SEM）、透射电子显微镜（TEM）和原子力显微镜（AFM）等。
这些技术能够以高分辨率观察外延层的缺陷结构，从而准确分析外延层中的各类缺陷，并且可以对其形貌、尺寸和分布进行全面的表征。
2. 光学特性表征技术半导体碳化硅外延层的缺陷对其光学性能有着重要的影响，因此利用光学特性表征技术对外延层中的缺陷进行检测具有重要意义。
这些技术主要包括拉曼光谱、荧光光谱和激光散射等。
利用这些技术可以非常精确地分析外延层材料的光学响应，进而发现其中的缺陷和不完整结构。
3. 电学性能表征技术半导体碳化硅外延层的缺陷会影响其电学性能，因此通过电学性能表征技术可以检测外延层中的缺陷。
这些技术主要包括电子束诱导电流（EBIC）、深能量电子捕捉谱（DLTS）和微观电磁声谱等。
这些技术能够量化外延层中的缺陷浓度和类型，并且可以准确地分析缺陷对外延层电学性能的影响。
4. X射线和能谱技术X射线和能谱技术是一种常用的物质表征技术，通过测量外延层材料的X射线衍射图谱和能谱图谱，可以准确地鉴定外延层中的各类缺陷。

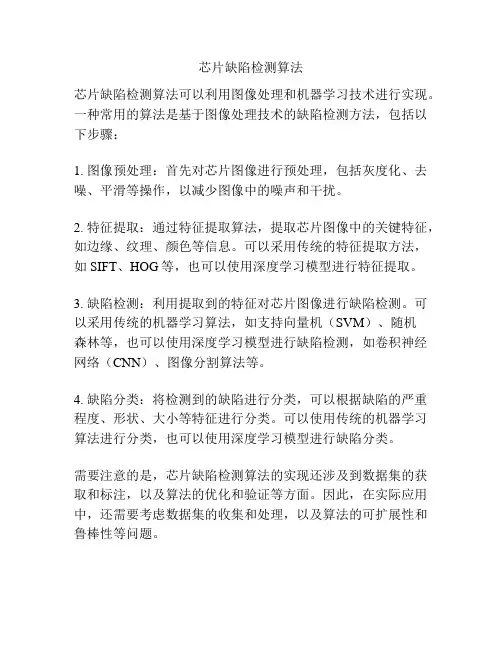

芯片缺陷检测算法
芯片缺陷检测算法
芯片缺陷检测算法可以利用图像处理和机器学习技术进行实现。
一种常用的算法是基于图像处理技术的缺陷检测方法，包括以下步骤：
1. 图像预处理：首先对芯片图像进行预处理，包括灰度化、去噪、平滑等操作，以减少图像中的噪声和干扰。
2. 特征提取：通过特征提取算法，提取芯片图像中的关键特征，如边缘、纹理、颜色等信息。
可以采用传统的特征提取方法，如SIFT、HOG等，也可以使用深度学习模型进行特征提取。
3. 缺陷检测：利用提取到的特征对芯片图像进行缺陷检测。
可以采用传统的机器学习算法，如支持向量机（SVM）、随机
森林等，也可以使用深度学习模型进行缺陷检测，如卷积神经网络（CNN）、图像分割算法等。
4. 缺陷分类：将检测到的缺陷进行分类，可以根据缺陷的严重程度、形状、大小等特征进行分类。
可以使用传统的机器学习算法进行分类，也可以使用深度学习模型进行缺陷分类。
需要注意的是，芯片缺陷检测算法的实现还涉及到数据集的获取和标注，以及算法的优化和验证等方面。
因此，在实际应用中，还需要考虑数据集的收集和处理，以及算法的可扩展性和鲁棒性等问题。
芯片制造中的工艺缺陷分析与改进
芯片制造中的工艺缺陷分析与改进在当今高科技产业中，芯片制造是一个至关重要的领域。
芯片作为电子设备的核心组成部分，其质量和性能直接影响着整个设备的功能和稳定性。
然而，在芯片制造过程中，工艺缺陷是无法避免的问题。
本文将对芯片制造中的工艺缺陷进行分析，并提出改进措施，以进一步提高芯片的质量和性能。
1. 工艺缺陷的定义与分类工艺缺陷指的是在芯片制造过程中出现的不符合设计要求的现象或者状态。
根据其出现的位置和影响范围，可以将工艺缺陷分为表面缺陷和内部缺陷两类。
1.1 表面缺陷表面缺陷主要指的是在芯片表面出现的不良现象，例如裂纹、划痕、污染等。
这些缺陷通常会导致芯片的外观质量降低，同时也可能会对芯片的性能产生一定的影响。
1.2 内部缺陷内部缺陷指的是在芯片内部出现的不良现象，例如杂质、颗粒、气泡等。
这些缺陷通常会导致芯片的性能下降，从而影响芯片的稳定性和可靠性。
2. 工艺缺陷分析2.1 原因分析工艺缺陷的产生通常有多种原因，其中包括材料问题、设备问题和操作问题等。
例如，在材料选择和准备过程中，如果选择的材料质量不合格或者准备过程中出现操作失误，就会导致材料本身存在缺陷。
此外，设备运行过程中的问题，例如温度控制不准确、压力控制不稳定等，也可能引起工艺缺陷的产生。
2.2 影响分析工艺缺陷对芯片的影响是多方面的。
首先，工艺缺陷会导致芯片的性能下降。
例如，内部缺陷的存在会导致电子元器件的电流传输受阻，从而降低了芯片的工作效率和速度。
其次，工艺缺陷还可能导致芯片的可靠性降低。
工艺缺陷可能会导致芯片在高温、高压等极端环境下出现故障或损坏。
此外，工艺缺陷还会导致芯片的产量下降，增加生产成本。
3. 改进措施针对工艺缺陷问题，可以采取以下改进措施来提高芯片的质量和性能。
3.1 材料优化选择合适的材料是避免工艺缺陷的重要步骤。
要确保所选择的材料质量优良，并在制备过程中严格控制各项参数，以确保材料本身不存在缺陷。
3.2 工艺参数优化工艺参数的优化可以通过研究芯片制造过程中各个环节的关键参数，并进行合理调整来实现。

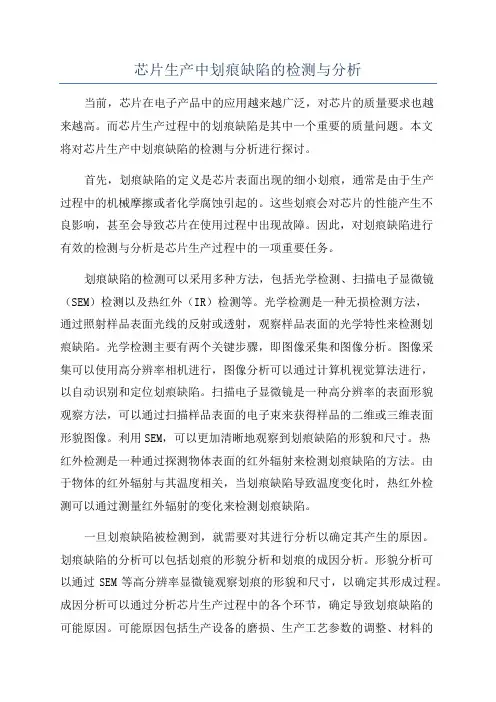

芯片生产中划痕缺陷的检测与分析
芯片生产中划痕缺陷的检测与分析当前，芯片在电子产品中的应用越来越广泛，对芯片的质量要求也越来越高。
而芯片生产过程中的划痕缺陷是其中一个重要的质量问题。
本文将对芯片生产中划痕缺陷的检测与分析进行探讨。
首先，划痕缺陷的定义是芯片表面出现的细小划痕，通常是由于生产过程中的机械摩擦或者化学腐蚀引起的。
这些划痕会对芯片的性能产生不良影响，甚至会导致芯片在使用过程中出现故障。
因此，对划痕缺陷进行有效的检测与分析是芯片生产过程中的一项重要任务。
划痕缺陷的检测可以采用多种方法，包括光学检测、扫描电子显微镜（SEM）检测以及热红外（IR）检测等。
光学检测是一种无损检测方法，通过照射样品表面光线的反射或透射，观察样品表面的光学特性来检测划痕缺陷。
光学检测主要有两个关键步骤，即图像采集和图像分析。
图像采集可以使用高分辨率相机进行，图像分析可以通过计算机视觉算法进行，以自动识别和定位划痕缺陷。
扫描电子显微镜是一种高分辨率的表面形貌观察方法，可以通过扫描样品表面的电子束来获得样品的二维或三维表面形貌图像。
利用SEM，可以更加清晰地观察到划痕缺陷的形貌和尺寸。
热红外检测是一种通过探测物体表面的红外辐射来检测划痕缺陷的方法。
由于物体的红外辐射与其温度相关，当划痕缺陷导致温度变化时，热红外检测可以通过测量红外辐射的变化来检测划痕缺陷。
一旦划痕缺陷被检测到，就需要对其进行分析以确定其产生的原因。
划痕缺陷的分析可以包括划痕的形貌分析和划痕的成因分析。
形貌分析可以通过SEM等高分辨率显微镜观察划痕的形貌和尺寸，以确定其形成过程。
成因分析可以通过分析芯片生产过程中的各个环节，确定导致划痕缺陷的可能原因。
可能原因包括生产设备的磨损、生产工艺参数的调整、材料的质量等。
通过分析划痕缺陷的形貌和成因，可以采取相应的措施来减少或消除划痕缺陷的产生，提升芯片的质量。
总之，芯片生产中划痕缺陷的检测与分析是芯片生产过程中的一项重要任务。
通过采用光学检测、SEM检测和热红外检测等方法，可以有效地检测划痕缺陷。
芯片制造中的工艺缺陷分析与改进策略
芯片制造中的工艺缺陷分析与改进策略芯片制造是现代电子技术中至关重要的环节，而工艺缺陷则是制造过程中不可避免的问题，可能对芯片的性能和可靠性产生不利影响。
本文将对芯片制造中的工艺缺陷进行深入分析，并提出改进策略，旨在提高芯片的制造质量和性能。
一、工艺缺陷的类型和原因工艺缺陷可以分为器件缺陷和结构缺陷两大类。
器件缺陷主要指在制造过程中由于材料问题或加工工艺不当而导致的电子器件性能下降，如晶格缺陷、污染等。
而结构缺陷则是指芯片设计或制造过程中出现的结构问题，如布线不良、层次错位等。
造成工艺缺陷的原因主要包括以下几个方面：1. 材料质量问题：芯片制造离不开多种材料，如硅、金属等。
如果材料的质量不过关，比如杂质含量过高、晶体缺陷等，就容易导致器件缺陷的发生。
2. 制造工艺控制不当：芯片制造涉及到多个工序，每个工序都需要严格控制参数。
一旦工艺参数不合理，比如温度、压力等控制不当，就容易导致器件或结构缺陷的出现。
3. 设计问题：芯片设计阶段的错误可能会导致制造过程中出现结构缺陷。
例如，设计的布线不合理、层次错位等问题，都会影响芯片的性能。
二、工艺缺陷分析方法为了准确地识别和分析工艺缺陷，科学有效的方法非常重要。
以下是几种常用的工艺缺陷分析方法：1. 扫描电子显微镜（SEM）：SEM可以提供高分辨率的芯片表面形貌图像，从而帮助分析人员观察和识别工艺缺陷的类型和分布。
通过SEM的能量散射谱（EDS）分析，还可以确定缺陷中的成分。
2. 热激发电压分析（TIVA）：TIVA是一种非接触式的测试方法，可用于检测芯片的局部缺陷和电性能变化。
通过在芯片上施加电场，观察导致器件响应的缺陷或结构性问题。
3. 探针测试：探针测试是通过在芯片表面使用微小的探针进行测试，以检测和诊断器件和电路的问题。
这种方法可以直接确定存在的电学缺陷，如开路和短路等。
三、改进策略针对芯片制造中的工艺缺陷，我们可以采取以下几种改进策略：1. 提高材料质量：选择优质材料供应商，并建立合理的材料质量控制流程，可以有效降低器件缺陷的发生率。
ic芯片验证刮擦测试和丙酮测试原理
ic芯片验证刮擦测试和丙酮测试原理IC芯片验证是指通过一系列测试来验证IC芯片的品质和可靠性。
其中两个常用的测试方法是刮擦测试和丙酮测试。
刮擦测试是一种常用的表面耐磨性测试方法，用来测试芯片封装材料的耐擦刮性能。
其原理基于运用一定的力和速度在材料表面刮擦，观察刮痕和破坏情况来评估材料的性能。
在IC芯片制造过程中，封装材料通常需要具备良好的耐磨性能，以防止在芯片封装过程中或长时间的使用中出现材料破坏导致芯片性能下降。
具体操作时，将待测试的封装材料样品固定在一个支撑平台上，然后使用一个带有硬质材质的刮擦头将封装材料表面刮擦，刮擦头在一定的力和速度下对样品表面进行刮擦，同时与样品表面成一定的角度。
刮擦的形式可以是线性、圆形或是其他形式的刮擦方式。
在刮擦过程中，可以通过显微镜、显微摄像机或其他设备来观察刮痕和破坏情况。
根据刮痕的深度、形状和颜色等特征，可以评估样品的耐磨性能。
通过刮擦测试，可以筛选出耐磨性能较好的封装材料，以保证IC芯片的长期可靠性。
丙酮测试又被称为有机溶剂测试，主要用于测试芯片封装材料的耐化学腐蚀能力。
丙酮是一种有机溶剂，常用于清洁和溶解材料表面的油污和污渍。
在IC芯片制造过程中，芯片封装材料需要具备良好的耐化学腐蚀能力，以确保在工作环境中不会遭受到有机溶剂的腐蚀。
丙酮测试的原理是将待测试的封装材料样品浸泡在丙酮中，然后观察样品的状态和性能变化。
具体操作时，将封装材料样品放置在一个浸泡槽中，然后将丙酮倒入浸泡槽中，使样品完全浸泡于丙酮中。
在一定的时间段内，观察并评估样品的质量、外观和性能变化。
常见的评估指标包括样品的变形、膨胀、变色等。
如果样品在丙酮中发生明显的变化，则说明样品对有机溶剂的耐腐蚀能力较差。
总之，刮擦测试和丙酮测试是IC芯片验证中常用的两种测试方法。
刮擦测试用于评估封装材料的耐磨性能，丙酮测试用于评估材料的耐化学腐蚀能力。
这两种测试方法都对保证IC芯片的可靠性和性能至关重要。
集成芯片上芯压伤改善报告
6）、在目前的上芯设备上加装压缩空气来清除加工过程中 带起的硅渣，通过试验，检测压缩空气吹晶圆表面产 生的静电，在目前设备配置的离子风扇下，测量结果 完全满足静电要求，为保险起见，工程现小范围改造 （截至8月6日，已改造5台），进一步跟踪加工产品的 测试成品率情况
负责人：XXX 正在跟踪改装效果
改装图片
5、设备在晶圆进料时对晶圆表面存在蹭伤的隐患：
AD828设备自动
上 片 BARCODE 扫描器
针对问题产生原因 目前已采取的措施
1、靠划道的铝条压蹭伤为上芯更换完产品未进行三点对准, 吸嘴与芯片未对准,吸偏造成吸嘴沾有硅渣将芯片压伤 造成。 采取措施：A：三点校准由调试员根据实际情况至少每 班校准一次，尤其在芯片尺寸变化后后必须进行三点校 准。
负责人：XXX 8.15日前完成
b、上芯更换晶圆过程中将下一片晶圆放置在机台上，然后 进行更换，此过程存在压划伤隐患。
采取措施：必须将已上完蓝膜更换完后再抽取下一片晶圆， 确保两片晶圆不会碰撞。
负责人：XXX 已培训执行
4、设备在晶圆进料时对晶圆表面可能存在蹭伤的隐患： 目前已将所有828设备自动进料扫描器全部拆除。
负责人：XXX7.30日已完成
5、上芯加工过程中吸嘴的更换必须执行到位
负责人：XXX 已培训，生产、QC、工程不定期对生产线稽查纠正
6、制定专门的标准作业文件，用于指导减薄划片及上 芯过程中晶圆的规范传递及保护
负责人：XXX 8在吸取芯片时，挤压晶圆表面的外来物及 硅粉造成芯片表面损伤
上芯设备吸嘴
外来物沾 污及硅粉
晶圆
3、来料存在压划伤问题，或来料存在外来物沾污导致晶圆 减薄时压伤
4、晶圆在传递过程中造成，上芯前从提篮中抽取晶圆时从 下往上存在绷膜环蹭伤晶圆的隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
芯片生产中划痕缺陷的检测与分析
一、引言
随着新一代电子器件的不断涌现，芯片产业也在迅速发展。
芯片生产过程中，由于人为操作或者机器设备的故障，可能会产生划痕等缺陷，对芯片性能产生负面影响。
因此，对芯片生产中划痕缺陷的检测与分析显得尤为重要。
二、划痕缺陷产生的原因
芯片生产中划痕缺陷的产生原因较为复杂，主要包括以下几个方面：
1. 人为因素：操作人员的操作技能会影响芯片的质量。
技术工人没有掌握本质的工艺流程和实际操作，有时会导致机器伤害芯片。
2. 设备因素：生产设备的可靠性和稳定性会影响芯片质量。
如机器设备的老化，设备间的配合度不良，也可能导致机器伤害芯片。
3. 材料因素：芯片生产中所用的材料也会影响芯片质量。
例如使用的切割片不合适，亦或是液压油质量不佳等。
三、划痕缺陷的种类及对芯片性能的影响
芯片生产中划痕缺陷的种类多种多样，其中常见的划痕主要包
括以下几种：
1. 深度划痕：此类划痕深度明显，有时深达几微米。
这种划痕
可能会导致电流在划痕处集中流动，从而热量过度积聚，影响芯
片性能。
2. 浅度划痕：浅度划痕相对深度划痕来说表面更为光滑，但深
度不可忽略。
浅度划痕通常会影响芯片的光学性能，降低芯片的
反射率。
3. 结构暴露：当切割工艺不当或者老化的设备使用时，可能会
导致芯片结构被暴露，这样会导致芯片失去原有的结构稳定性，
影响芯片的性能。
四、划痕缺陷的检测方法
划痕缺陷的产生会对芯片性能产生负面影响，因此一旦出现，
需要及时进行定位和检测。
目前芯片生产中常用的划痕缺陷检测
方法主要包括以下几种：
1. 光学显微镜检测法：此方法需要使用经过特殊处理的显微镜，其具有较高的分辨率和清晰度。
此方法可以检测到深度、长度以
及宽度不同的划痕缺陷，但检测效率有限。
2. 荧光检测法：在芯片表面涂上荧光剂，利用荧光剂与缺陷之
间的相互作用，检出表面缺陷。
此方法能够进行快速的检测，并
具有较高的准确性和稳定性，但也需要一定的荧光剂。
3. 远程在线激光检测法：此方法利用激光对芯片表面进行扫描，并根据反射顶点的大小和形状来检测划痕等表面缺陷。
此方法速
度快、精度高，但成本较为昂贵。
五、划痕缺陷的解决方法
芯片生产中划痕缺陷的解决方法主要包括以下几种：
1. 操作人员培训：制定科学的操作规程，培训操作人员，确保
操作人员熟练掌握工艺流程。
2. 设备维护：对生产设备进行定期维护，保证设备的可靠性和
稳定性。
检测和更换老化或者损坏的设备及部件。
3. 材料选择：严格控制芯片生产中使用的材料质量，确保材料
符合相关标准，从源头上控制划痕缺陷的产生。
六、结论
划痕缺陷是芯片生产中一种较为常见的质量问题，会对芯片性
能产生负面影响。
检测和解决划痕缺陷需要综合考虑芯片制造的
不同环节，通过培训、维护设备及材料选择等措施，来规避和解
决划痕缺陷。
