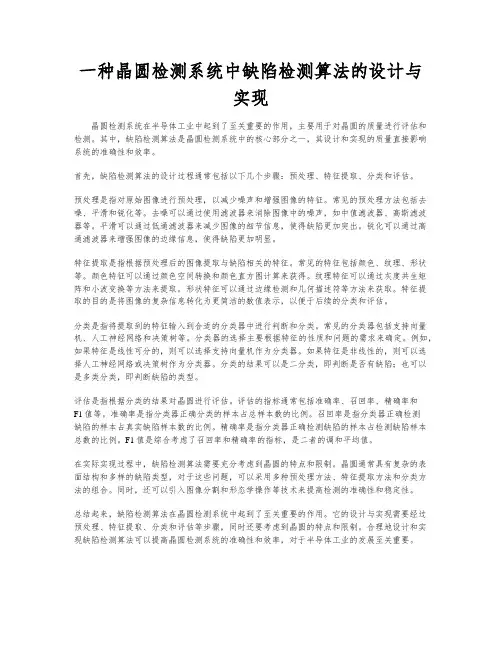

一种晶圆检测系统中缺陷检测算法的设计与实现
一种晶圆检测系统中缺陷检测算法的设计与实现晶圆检测系统在半导体工业中起到了至关重要的作用，主要用于对晶圆的质量进行评估和检测。
其中，缺陷检测算法是晶圆检测系统中的核心部分之一，其设计和实现的质量直接影响系统的准确性和效率。
首先，缺陷检测算法的设计过程通常包括以下几个步骤：预处理、特征提取、分类和评估。
预处理是指对原始图像进行预处理，以减少噪声和增强图像的特征。
常见的预处理方法包括去噪、平滑和锐化等。
去噪可以通过使用滤波器来消除图像中的噪声，如中值滤波器、高斯滤波器等。
平滑可以通过低通滤波器来减少图像的细节信息，使得缺陷更加突出。
锐化可以通过高通滤波器来增强图像的边缘信息，使得缺陷更加明显。
特征提取是指根据预处理后的图像提取与缺陷相关的特征。
常见的特征包括颜色、纹理、形状等。
颜色特征可以通过颜色空间转换和颜色直方图计算来获得。
纹理特征可以通过灰度共生矩阵和小波变换等方法来提取。
形状特征可以通过边缘检测和几何描述符等方法来获取。
特征提取的目的是将图像的复杂信息转化为更简洁的数值表示，以便于后续的分类和评估。
分类是指将提取到的特征输入到合适的分类器中进行判断和分类。
常见的分类器包括支持向量机、人工神经网络和决策树等。
分类器的选择主要根据特征的性质和问题的需求来确定。
例如，如果特征是线性可分的，则可以选择支持向量机作为分类器。
如果特征是非线性的，则可以选择人工神经网络或决策树作为分类器。
分类的结果可以是二分类，即判断是否有缺陷；也可以是多类分类，即判断缺陷的类型。
评估是指根据分类的结果对晶圆进行评估。
评估的指标通常包括准确率、召回率、精确率和F1值等。
准确率是指分类器正确分类的样本占总样本数的比例。
召回率是指分类器正确检测缺陷的样本占真实缺陷样本数的比例。
精确率是指分类器正确检测缺陷的样本占检测缺陷样本总数的比例。
F1值是综合考虑了召回率和精确率的指标，是二者的调和平均值。
在实际实现过程中，缺陷检测算法需要充分考虑到晶圆的特点和限制。
晶圆缺陷检测仪原理
晶圆缺陷检测仪原理
嘿，朋友们！今天咱来唠唠晶圆缺陷检测仪原理这个有意思的事儿。
你想想啊，晶圆就好比是一个超级大的舞台，上面有无数的小演员在表演。
而晶圆缺陷检测仪呢，就像是一个超级厉害的导演，专门盯着这些小演员，看谁出了岔子。
这检测仪啊，它有一双特别厉害的“眼睛”，可以看到我们肉眼根本看不到的微小细节。
它是怎么做到的呢？就好像你有一个超级放大镜，能把晶圆上的每一个小角落都看得清清楚楚。
它工作起来可认真啦！不放过任何一个小小的缺陷。
这就好比是一个细心的侦探，在蛛丝马迹中寻找真相。
比如说，晶圆上有个小坑洼，或者有条细微的裂缝，它都能一下子就发现。
咱平常生活中也有类似的呀！你看，就像我们找东西，有时候找半天找不到，可一旦认真起来，每个小细节都不放过，就能找到啦！这晶圆缺陷检测仪也是这样，它可专注啦！
它通过各种高科技手段，比如什么光学啦、电子啦等等，来检测晶圆的状况。
这就像是医生用各种仪器给病人做检查一样，要把身体里的问题都找出来。
而且哦，它还特别智能呢！它能分辨出哪些是真正的缺陷，哪些只是一些无关紧要的小瑕疵。
这可不容易呀，就像我们要在一群人里分辨出谁是好人谁是坏人一样，得有真本事才行。
你说要是没有这检测仪，那可不得了啦！那些有缺陷的晶圆就可能被用在各种电子产品里，然后出问题，那可就麻烦大了。
所以说呀，这检测仪的作用可太大啦，简直就是晶圆的保护神！
总之呢，晶圆缺陷检测仪原理就是这么神奇又重要。
它就像一个默默守护的卫士，保障着晶圆的质量，让我们能用上更好更可靠的电子产品。
你说这是不是很厉害呢？难道不是吗？。

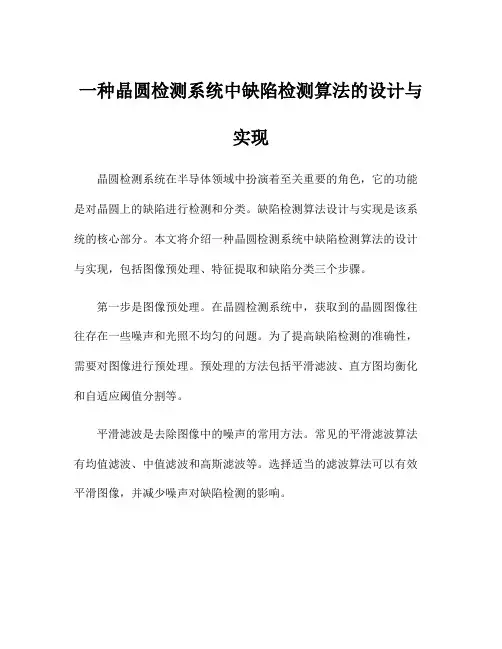

一种晶圆检测系统中缺陷检测算法的设计与实现
一种晶圆检测系统中缺陷检测算法的设计与实现晶圆检测系统在半导体领域中扮演着至关重要的角色，它的功能是对晶圆上的缺陷进行检测和分类。
缺陷检测算法设计与实现是该系统的核心部分。
本文将介绍一种晶圆检测系统中缺陷检测算法的设计与实现，包括图像预处理、特征提取和缺陷分类三个步骤。
第一步是图像预处理。
在晶圆检测系统中，获取到的晶圆图像往往存在一些噪声和光照不均匀的问题。
为了提高缺陷检测的准确性，需要对图像进行预处理。
预处理的方法包括平滑滤波、直方图均衡化和自适应阈值分割等。
平滑滤波是去除图像中的噪声的常用方法。
常见的平滑滤波算法有均值滤波、中值滤波和高斯滤波等。
选择适当的滤波算法可以有效平滑图像，并减少噪声对缺陷检测的影响。
直方图均衡化是一种调整图像亮度的方法，它可以增强图像的对比度。
通过直方图均衡化，可以使得图像中的亮度级别更加均匀，在缺陷检测过程中有助于提高缺陷的可见性。
自适应阈值分割是图像分割的一种常用方法，它可以根据图像的局部特征来确定阈值。
在晶圆检测中，自适应阈值分割可以帮助将图像分割为前景区域和背景区域，并减少光照不均匀对缺陷检测结果的影响。
第二步是特征提取。
在预处理之后，需要从图像中提取特征，以便对缺陷进行分类。
特征提取的方法有很多种，常见的有形状特征、纹理特征和颜色特征等。
形状特征是通过计算物体的形状参数来描述物体的特征。
在晶圆检测中，可以使用轮廓匹配等方法来提取形状特征，例如圆度、面积比和周长比等。
纹理特征是描述物体表面纹理的特征。
在晶圆检测中，可以使用灰度共生矩阵和Gabor滤波器等方法来提取纹理特征。
颜色特征是描述物体颜色分布的特征。
在晶圆检测中，可以使用颜色直方图和颜色矩等方法来提取颜色特征。
第三步是缺陷分类。
在提取了特征之后，需要将缺陷进行分类。
缺陷分类的方法有很多种，常见的有基于规则的分类、基于模型的分类和机器学习分类等。
基于规则的分类是根据预先定义的规则来进行分类。
在晶圆检测中，可以根据特征值的范围进行分类，例如将圆度小于阈值的缺陷分类为圆形缺陷。

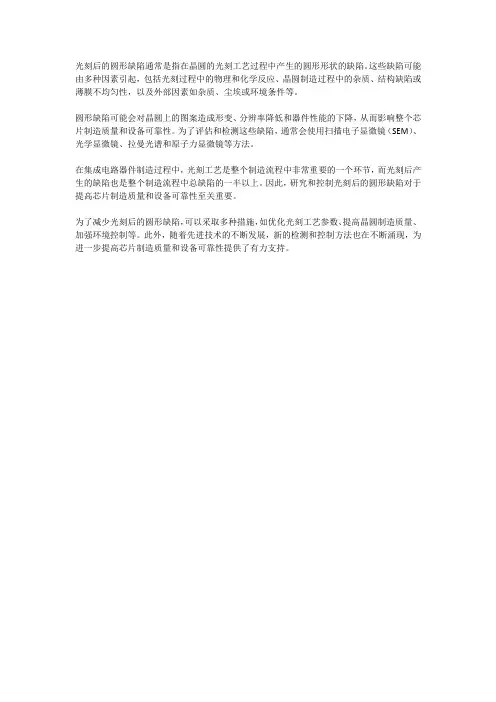

光刻后的圆形缺陷
光刻后的圆形缺陷通常是指在晶圆的光刻工艺过程中产生的圆形形状的缺陷。
这些缺陷可能由多种因素引起，包括光刻过程中的物理和化学反应、晶圆制造过程中的杂质、结构缺陷或薄膜不均匀性，以及外部因素如杂质、尘埃或环境条件等。
圆形缺陷可能会对晶圆上的图案造成形变、分辨率降低和器件性能的下降，从而影响整个芯片制造质量和设备可靠性。
为了评估和检测这些缺陷，通常会使用扫描电子显微镜（SEM）、光学显微镜、拉曼光谱和原子力显微镜等方法。
在集成电路器件制造过程中，光刻工艺是整个制造流程中非常重要的一个环节，而光刻后产生的缺陷也是整个制造流程中总缺陷的一半以上。
因此，研究和控制光刻后的圆形缺陷对于提高芯片制造质量和设备可靠性至关重要。
为了减少光刻后的圆形缺陷，可以采取多种措施，如优化光刻工艺参数、提高晶圆制造质量、加强环境控制等。
此外，随着先进技术的不断发展，新的检测和控制方法也在不断涌现，为进一步提高芯片制造质量和设备可靠性提供了有力支持。
晶圆测试原理介绍
晶圆测试原理介绍晶圆测试是半导体行业中非常重要的一环。
它是指对生产完成的芯片晶圆进行各种测试，以确保芯片的质量和可靠性。
本文将介绍晶圆测试的原理。
一、晶圆测试的目的及概述晶圆测试的主要目的是检查芯片的电性能参数，如I / V曲线、速度、功耗、容错性等。
这些参数都是非常关键的，因为它们决定了芯片的可靠性和性能。
晶圆测试通常在几个阶段进行。
首先是前端测试，也称为芯片测试。
这个阶段是研发和生产过程中最早的测试–它确保设计和制造过程都符合规格要求。
第二个阶段是后端测试，这个阶段的测试通常发生在生产完整的芯片之后，但在芯片被封装之前，测试人员会使用金线把芯片连接到测试设备上。
最后一个阶段是出货前测试，确保每个封装的芯片都符合设计要求，并且电参数一致。
二、晶圆测试的种类晶圆测试主要分为以下几类：1. DC测试：即直流测试。
这种测试主要用来测试芯片的基本性能，例如电压、电流等参数。
2. AC测试：即交流测试。
这种测试主要用来测试芯片的高频性能，如频率响应和滤波器等。
3. 功率测试：这种测试主要是评估芯片的发热和功耗。
4. 可靠性测试：这种测试主要是测试芯片的寿命和稳定性，以确保芯片可以在预期的条件下长期运行。
三、晶圆测试的方法晶圆测试可以采用以下方法：1. 接触测试：这种测试方法是将测试头正确地接触芯片引脚的方法。
2. 触摸测试：这种测试是将带电针刺插入芯片引脚的方法。
3. 无针测试：这种测试方法是使用飞切技术将测试信号注入晶圆，而不需要针刺。
四、晶圆测试的设备晶圆测试需要使用许多不同类型的设备。
这些设备包括：1. 测试平台：测试平台是一种用于测试晶圆的设备。
它能够执行各种测试，并通过电路板和电缆将测试信号引入芯片引脚。
2. 测试头：测试头是用于接触测试的设备。
3. 飞切机：飞切机用于无针测试。
4. 电路板：电路板是将测试信号从测试平台引入晶圆的组件。
5. 其他辅助设备：还有其他一些辅助的设备，例如数据处理器、控制器和测试人员所需的计算机等。
kla的晶圆缺陷检测原理
kla的晶圆缺陷检测原理KLA的晶圆缺陷检测原理晶圆缺陷检测是半导体制造过程中非常重要的一步，旨在确保生产的芯片质量符合要求。
KLA（KLA-Tencor）是一家专注于半导体制造过程控制和检测的公司，其晶圆缺陷检测技术在行业中享有很高的声誉。
本文将介绍KLA的晶圆缺陷检测原理。
KLA的晶圆缺陷检测原理主要基于光学显微镜技术。
该技术通过显微镜对晶圆进行扫描，并使用高分辨率的图像传感器捕捉图像。
在图像处理过程中，KLA会利用先进的算法和模式识别技术来检测并分析晶圆上的缺陷。
KLA的晶圆缺陷检测系统会对晶圆进行预处理，包括去除背景噪声、调整图像对比度等。
然后，系统会将晶圆分成多个区域，并对每个区域进行扫描。
在扫描过程中，系统会采集大量的图像数据。
接下来，KLA的算法会对图像数据进行分析，并寻找可能的缺陷。
算法会通过比较不同区域的图像特征、纹理和颜色等信息来判断是否存在缺陷。
对于已知类型的缺陷，算法可以根据之前的经验进行准确的识别。
对于未知类型的缺陷，算法会将其视为异常，并生成报警。
在识别缺陷后，KLA的系统会将其定位并分类。
定位是指确定缺陷在晶圆上的位置，而分类是指将缺陷归类为不同的类型，如污染、划痕等。
KLA的系统会根据缺陷的位置和类型，生成详细的报告，以供工程师进行进一步分析和决策。
KLA的晶圆缺陷检测原理的关键在于图像处理和算法。
图像处理技术可以提高图像的质量和清晰度，从而更准确地检测缺陷。
而算法的设计和优化则直接影响检测的准确性和效率。
KLA不断改进和优化其算法，以应对不同类型的缺陷和不同制程要求。
KLA的晶圆缺陷检测原理还包括一些辅助技术。
例如，KLA可以通过多角度照明和反射技术来提高缺陷的检测率。
总结起来，KLA的晶圆缺陷检测原理基于光学显微镜技术，通过图像处理和算法分析晶圆上的缺陷。
该原理在半导体制造过程中起着关键作用，可以提高生产效率和芯片质量。
KLA不断创新和改进其技术，以应对日益复杂的半导体制程要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晶圆缺陷检测原理
晶圆缺陷检测（Wafer defect inspection）是半导体制造过程中不可或缺的一环。
它是将一个晶圆上的所有芯片边缘和表面进行精细扫描，寻找潜在或已存在的缺陷，以便于
制造商确定晶圆是否合格，以及确定是否需要进行后续操作或废弃。
晶圆缺陷可能来源于很多方面，例如：在晶圆制造的各个环节中出现了污染或机器设
备故障，或者手动处理等过程中人为因素造成的人为因素。
因此，精确检测是否存在缺陷
非常重要。
晶圆缺陷检测的原理是基于模式比较。
其过程往往采用多种技术，包括光学、实际测量、声学等。
这些技术可以分类为两类：一种是基于表面的，另外一种是基于体积的。
基
于表面的方法可以检测晶圆上的缺陷，而基于体积的技术则可以检测晶圆内部的缺陷。
下面我们对晶圆缺陷检测的原理进行更详细的解释。
基于表面缺陷的检测方法
通常，晶圆缺陷检测主要采用光学技术。
它使用各种光源和摄像机，通过照明和影像
来检测晶圆上的表面缺陷。
这些缺陷可能包括瑕疵、污染、芯片的附加元件、沟槽、斑点等。
这些缺陷有时会很微小，甚至小于芯片的尺寸，必须进行高精度的检测。
1. 感兴趣区域（ROI）选择
在进行检测的时候，晶圆通常会被分成很多区域。
每个感兴趣的区域需要被设计出来。
这些区域通常包括芯片区域和其他的一些区域。
2. 检测器矫正
通常，使用的检测器都要经过矫正，以获得准确的信号和像素计数。
在使用检测器之前，通常需要进行检测器的矮化（噪声降低）、平坦化和校正。
3. 图像分析
图像分析，是晶圆缺陷检测的关键环节。
在这一步骤中，应该尽可能利用图像处理算法，提取出各个区域内的缺陷。
这些算法通常包括过滤器、数字卷积、边界检测器等。
检
测到的缺陷通常被标记为无用、可疑、或是警告。
对于基于体积缺陷的检测方法，常常使用的技术是透射率和声波技术。
1. 透射率
该方法通过测量透射率和反射率，使将被测试的物体放在光源旁边，并检测透射率和反射率，从而检测物体的厚度、密度和构造状况。
这种方法需要在受测物体上施加材料，并使用光源照射这个物体。
2. 声波
利用声波也可以检测晶圆是否存在内部缺陷，这种方法被称为声波－超声波分析。
在这种分析中，超声波穿过物体并反映出其内部结构。
这种方法可以检测出晶圆内部的缺陷情况，并能够提供更详细的信息。
总结
晶圆缺陷检测是非常重要的一项工序，它保证了半导体制造过程的质量和效益。
使用基于表面和基于体积的检测方法能够很好地检测出晶圆表面和内部的缺陷，确保了产品符合标准。
该方法发展迅速，目前已经使用在很多不同领域，应用到许多不同的产品中。
用户（如客户）可以极大保证其质量，厂家可提高效益。
