电阻乘电容
电阻电容单位换算法
电容的单位换算1F=10^6uF=10^9nF=10^12pF电容的基本单位用法拉(F)表示1F=10^3mF =10^6uF=10^12pF1F＝1000000μF＝1000000000000pF105= 1 μF=1000nF=1000000pF104= 0.1 μF103= 0.01 μF=10000PF102= 0.001 μF =1000PF224=0.22uFF 法拉 mF毫法 uF微法 pF皮法1F=1000mF1F＝1000000uF1uF＝1000nF1uF＝1000000pF[国产电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。
并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ) 式中：P－电源向负载供电的有功功率，单位是瓦； U－系统电压，单位是伏； F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗角；φ－并联电容之后，系统的阻抗角； C－补偿电容，单位是法。
进口电容的标识,基本单位,单位换算关系 <1>单位：基本单位为P，辅助单位有G，M，N。
换算关系为：<1G=1000μF><1M=1μF=1000PF> <2>标注法：通常不是小数点，而是用单位整数，将小数部分隔开。
例如：6G8=6.8G=6800μF；2P2=2.2μF；M33=0.33μF；68n=0。
068μF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。
数码后缀J（5%）、K（10%）、M（20%）代表误差等级。
如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。
电感的基本单位为:亨(H) 换算单位有:1H=1000mH,1H=1000000uH 频率的具体换算关系 1MHz=1000000Hz,1MHz就是10的6次方Hz。
电阻电容单位换算法
电容的单位换算1F=10^6uF=10^9nF=10^12pF电容的基本单位用法拉(F)表示1F=10^3mF=10^6uF=10^12pF1F＝1000000μF＝1000000000000pF105=1μF=1000nF=1000000pF104=0.1μF103=0.01μF=10000PF102=0.001μF=1000PF224=0.22uFF法拉mF毫法uF微法pF皮法1F=1000mF1F＝1000000uF1uF＝1000nF1uF＝1000000pF[国产电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。
并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ)式中：P－电源向负载供电的有功功率，单位是瓦；U －系统电压，单位是伏；F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗角；φ－并联电容之后，系统的阻抗角；C－补偿电容，单位是法。
进口电容的标识,基本单位,单位换算关系<1>单位：基本单位为P，辅助单位有G，M，N。
换算关系为：<1G=1000μF><1M=1μF=1000PF><2>标注法：通常不是小数点，而是用单位整数，将小数部分隔开。
例如：6G8=6.8G=6800μF；2P2=2.2μF；M33=0.33μF；68n=0。
068μF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。
数码后缀J（5%）、K （10%）、M（20%）代表误差等级。
如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。
电感的基本单位为:亨(H)换算单位有:1H=1000mH,1H=1000000uH频率的具体换算关系1MHz=1000000Hz,1MHz就是10的6次方Hz。
电阻电容单位换算法
电容的单位换算1F=10^6uF=10^9nF=10^12pF电容的基本单位用法拉(F)表示1F=10^3mF=10^6uF=10^12pF1F＝1000000μF＝1000000000000pF105=1μF=1000nF=1000000pF104=0.1μF103=0.01μF=10000PF102=0.001μF=1000PF224=0.22uFF法拉mF毫法uF微法pF皮法1F=1000mF1F＝1000000uF1uF＝1000nF1uF＝1000000pF[国产电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。
并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ)式中：P－电源向负载供电的有功功率，单位是瓦；U －系统电压，单位是伏；F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗角；φ－并联电容之后，系统的阻抗角；C－补偿电容，单位是法。
进口电容的标识,基本单位,单位换算关系<1>单位：基本单位为P，辅助单位有G，M，N。
换算关系为：<1G=1000μF><1M=1μF=1000PF><2>标注法：通常不是小数点，而是用单位整数，将小数部分隔开。
例如：6G8=6.8G=6800μF；2P2=2.2μF；M33=0.33μF；68n=0。
068μF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。
数码后缀J（5%）、K （10%）、M（20%）代表误差等级。
如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。
电感的基本单位为:亨(H)换算单位有:1H=1000mH,1H=1000000uH频率的具体换算关系1MHz=1000000Hz,1MHz就是10的6次方Hz。
电阻电容单位换算法
电容的单位换算1F=10^6uF=10^9nF=10^12pF电容的基本单位用法拉(F)表示1F=10^3mF=10^6uF=10^12pF1F＝1000000μF＝1000000000000pF105=1μF=1000nF=1000000pF104=0.1μF103=0.01μF=10000PF102=0.001μF=1000PF224=0.22uFF法拉mF毫法uF微法pF皮法1F=1000mF1F＝1000000uF1uF＝1000nF1uF＝1000000pF[国产电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。
并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ)式中：P－电源向负载供电的有功功率，单位是瓦；U －系统电压，单位是伏；F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗角；φ－并联电容之后，系统的阻抗角；C－补偿电容，单位是法。
进口电容的标识,基本单位,单位换算关系<1>单位：基本单位为P，辅助单位有G，M，N。
换算关系为：<1G=1000μF><1M=1μF=1000PF><2>标注法：通常不是小数点，而是用单位整数，将小数部分隔开。
例如：6G8=6.8G=6800μF；2P2=2.2μF；M33=0.33μF；68n=0。
068μF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。
数码后缀J（5%）、K （10%）、M（20%）代表误差等级。
如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。
电感的基本单位为:亨(H)换算单位有:1H=1000mH,1H=1000000uH频率的具体换算关系1MHz=1000000Hz,1MHz就是10的6次方Hz。
x电容 电阻
x电容电阻
X电容是一种特殊的电容，其电介质具有高温、高压、高频和防火的特性。
然而，在X电容器的电介质上不可避免地还是有一定的电阻，而电阻会使电容器本身发热，进而导致其损坏。
为了控制电容器内部的电流，防止电流过大对电容器造成损坏，通常在电容的两端并联一个电阻。
并联电阻的作用是将电容器内部的电流限制在一个安全范围内，防止电流峰值和过冲对电容器造成损害。
因此，X电容和电阻是并联使用的，可以有效地保护电容器的承受能力。
电容电阻是指电容对电流的阻碍作用。
由于交流电能通过电容，而直流电不能通过电容，电容电阻是一种特殊的阻抗元件，其值与交流电的频率和电容的容量有关。
计算公式为Rc=-j1/（ω×C），其中Rc为电容电阻，ω为角频率，C为电容的容量。
电阻电容单位换算法
电阻电容单位换算法电容的单位换算1F=10^6uF=10^9nF=10^12pF?电容的基本单位⽤法拉(F)表⽰1F=10^3mF =10^6uF=10^12pF1F＝1000000µ105=?1?µF=1000nF=1000000pF?104=?0.1?µF103=0.01µF=10000PF102=?0.001?µF?=1000PF224=0.22uFF 法拉mF毫法uF微法pF⽪法1F=1000mF1F＝1000000uF1uF＝1000nF1uF＝1000000pF[国产电容容量误差⽤符号F、G、J、K、L、M来表⽰，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。
并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ) 式中：P－电源向负载供电的有功功率，单位是⽡；U－系统电压，单位是伏；F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗⾓；φ－并联电容之后，系统的阻抗⾓；C－补偿电容，单位是法。
进⼝电容的标识,基本单位,单位换算关系<1>单位：基本单位为P，辅助单位有G，M，N。
换算关系为：<1G=1000µF><1M=1µF=1000PF> <2>标注法：通常不是⼩数点，⽽是⽤单位整数，将⼩数部分隔开。
例如：6G8=6.8G=6800µF；2P2=2.2µF；M33=0.33µF；68n=0。
068µF有的电容器⽤数码表⽰，数码前2位为电容两有效数字，第3位有效数字后⾯“零的”个数。
数码后缀J（5%）、K（10%）、M（20%）代表误差等级。
如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。
电容和电阻串联的阻抗公式
电容和电阻串联的阻抗公式如下：
Z = R + 1/(jωC)
其中，Z表示电路的总阻抗，R表示电阻的阻值，C表示电容器的电容值，ω为角频率，j表示虚数单位。
在串联电路中，电流通过电阻和电容会受到阻抗阻碍，因此电路总阻抗为电阻和电容阻抗的和。
由于电容的阻抗是一个复数，因此在计算总阻抗时需要将电容阻抗的虚部和实部相加。
在实际应用中，可以根据电路的具体情况来确定电阻和电容的值，以及频率的大小，从而计算出电路的总阻抗。
串联电路中的电容和电阻组合一般用于滤波器设计，因此熟练掌握串联电容和电阻的阻抗公式对于电子工程师和电路设计师来说非常重要。

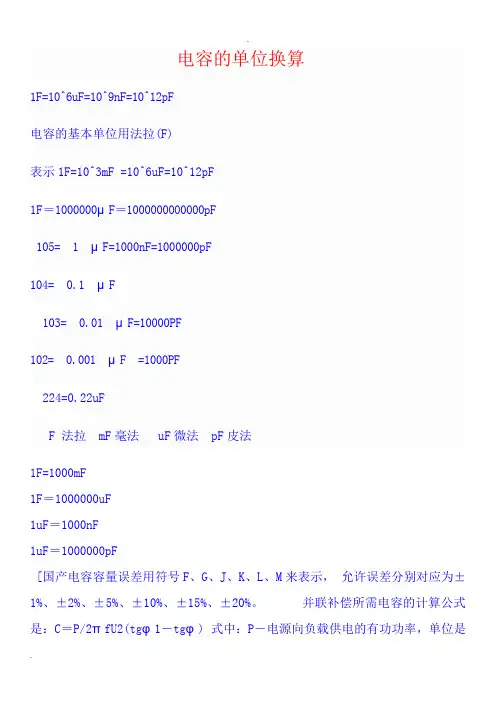

[讲解]电阻电容的换算
![[讲解]电阻电容的换算](https://img.taocdn.com/s3/m/b205152e11661ed9ad51f01dc281e53a58025112.png)
电阻电容的换算电阻是最常用的元件，特别是色环电阻，真是无处不在，如何识别色环电阻成了难点，下面我们就来介绍一下色环电阻的识别技术和电容识别技术。
小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。
电阻阻值的单位是欧姆。
下面详细说明：色环电阻分为四色环和五色环，先说四色环。
顾名思义，就是用四条有颜色的环代表阻值大小。
每种颜色代表不同的数字，如下：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差2、色环电阻位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色 0 +0 /棕色1 x10 ±1红色2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色5 x100000 ±0.5蓝色6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000 /电阻各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。
例如：电阻色环识别：棕绿红金第一位：1；第二位：5；10的幂为2（即100）；误差为5%即阻值为：15X100=1500欧=1.5千欧=1.5K如果有不明白，请多看的其他单片机学习方面的资料。
还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）（可见，四色环电阻误差为5-10%，五色环常为1%，精度提高了）例如：有电阻：黄紫红澄棕 <色环电阻识别图>前三位数字是：472第四位表示10的3次方，即1000阻值为：472X1000欧=472千欧（即472K）电阻还有其他好多类型，一般说的电位器，就是阻值可以调节的电阻（简称可调电阻）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻乘电容
电阻乘电容是电路中的一个重要参数，它通常用来描述电路的响应速度和能量储存能力。
电阻和电容分别是电路中的两种基本元件，电阻是阻碍电流流动的元件，而电容则是储存电能的元件。
在电路中，电阻和电容常常被组合使用，形成各种不同的电路结构，例如RC滤波器、电压比较器等。
当电流通过一个电容时，电容
会储存电荷，并且随着时间的推移，电容储存的电荷会逐渐释放出来，形成电流。
电阻则可以控制电荷的释放速度，从而影响电路的响应速度。
电阻乘电容通常被用来描述电路的时间常数，也就是电路的响应速度。
时间常数越小，电路响应速度就越快。
另外，电阻乘电容也可以用来描述电路的能量储存能力。
能量储存能力越大，电路就越容易保持稳定。
在实际应用中，电阻乘电容常常被用来设计各种不同类型的电路，例如低通滤波器、高通滤波器、微分器、积分器等。
电阻乘电容的值可以根据实际需求进行调整，从而实现不同的电路功能。
- 1 -。
