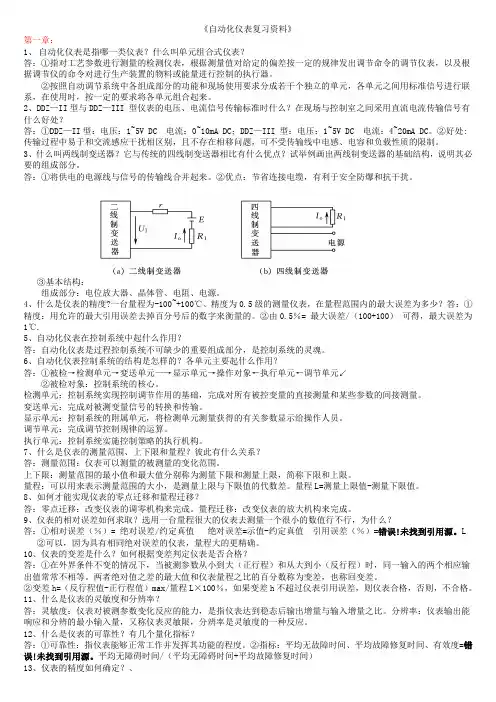

《自动化仪表复习资料》

《自动化仪表复习资料》第一章：1、自动化仪表是指哪一类仪表？什么叫单元组合式仪表？答：①指对工艺参数进行测量的检测仪表，根据测量值对给定的偏差按一定的规律发出调节命令的调节仪表，以及根据调节仪的命令对进行生产装置的物料或能量进行控制的执行器。

②按照自动调节系统中各组成部分的功能和现场使用要求分成若干个独立的单元，各单元之间用标准信号进行联系，在使用时，按一定的要求将各单元组合起来。

2、DDZ—II型与DDZ—III 型仪表的电压、电流信号传输标准时什么？在现场与控制室之间采用直流电流传输信号有什么好处？答：①DDZ—II型：电压：1~5V DC 电流：0~10mA DC；DDZ—III 型：电压：1~5V DC 电流：4~20mA DC。

②好处:传输过程中易于和交流感应干扰相区别，且不存在相移问题，可不受传输线中电感、电容和负载性质的限制。

3、什么叫两线制变送器？它与传统的四线制变送器相比有什么优点？试举例画出两线制变送器的基础结构，说明其必要的组成部分。

答：①将供电的电源线与信号的传输线合并起来。

②优点：节省连接电缆，有利于安全防爆和抗干扰。

③基本结构：组成部分：电位放大器、晶体管、电阻、电源。

4、什么是仪表的精度?一台量程为-100~+100℃、精度为0.5级的测量仪表，在量程范围内的最大误差为多少？答：①精度：用允许的最大引用误差去掉百分号后的数字来衡量的。

②由0.5％= 最大误差/（100+100）可得，最大误差为1℃.5、自动化仪表在控制系统中起什么作用？答：自动化仪表是过程控制系统不可缺少的重要组成部分，是控制系统的灵魂。

6、自动化仪表控制系统的结构是怎样的？各单元主要起什么作用？答：①被检→检测单元→変送单元—→显示单元→操作对象←执行单元←调节单元↙②被检对象：控制系统的核心。

检测单元：控制系统实现控制调节作用的基础，完成对所有被控变量的直接测量和某些参数的间接测量。

変送单元：完成对被测变量信号的转换和传输。

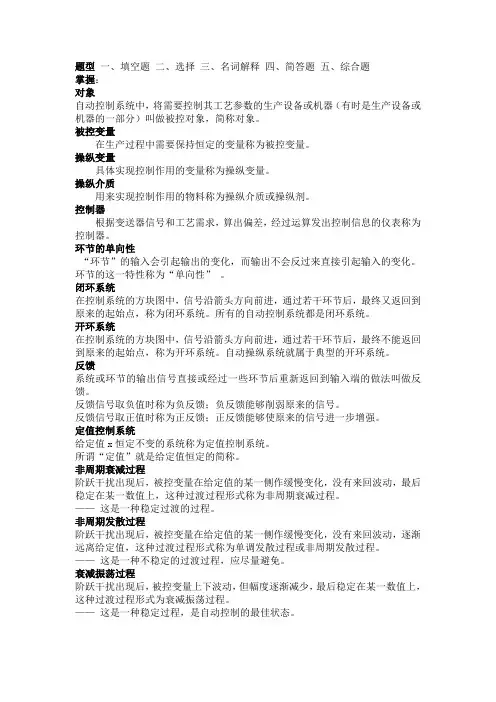

仪表与自动化重点

题型一、填空题二、选择三、名词解释四、简答题五、综合题掌握：对象自动控制系统中，将需要控制其工艺参数的生产设备或机器（有时是生产设备或机器的一部分）叫做被控对象，简称对象。

被控变量在生产过程中需要保持恒定的变量称为被控变量。

操纵变量具体实现控制作用的变量称为操纵变量。

操纵介质用来实现控制作用的物料称为操纵介质或操纵剂。

控制器根据变送器信号和工艺需求，算出偏差，经过运算发出控制信息的仪表称为控制器。

环节的单向性“环节”的输入会引起输出的变化，而输出不会反过来直接引起输入的变化。

环节的这一特性称为“单向性”。

闭环系统在控制系统的方块图中，信号沿箭头方向前进，通过若干环节后，最终又返回到原来的起始点，称为闭环系统。

所有的自动控制系统都是闭环系统。

开环系统在控制系统的方块图中，信号沿箭头方向前进，通过若干环节后，最终不能返回到原来的起始点，称为开环系统。

自动操纵系统就属于典型的开环系统。

反馈系统或环节的输出信号直接或经过一些环节后重新返回到输入端的做法叫做反馈。

反馈信号取负值时称为负反馈；负反馈能够削弱原来的信号。

反馈信号取正值时称为正反馈；正反馈能够使原来的信号进一步增强。

定值控制系统给定值x恒定不变的系统称为定值控制系统。

所谓“定值”就是给定值恒定的简称。

非周期衰减过程阶跃干扰出现后，被控变量在给定值的某一侧作缓慢变化，没有来回波动，最后稳定在某一数值上，这种过渡过程形式称为非周期衰减过程。

——这是一种稳定过渡的过程。

非周期发散过程阶跃干扰出现后，被控变量在给定值的某一侧作缓慢变化，没有来回波动，逐渐远离给定值，这种过渡过程形式称为单调发散过程或非周期发散过程。

——这是一种不稳定的过渡过程，应尽量避免。

衰减振荡过程阶跃干扰出现后，被控变量上下波动，但幅度逐渐减少，最后稳定在某一数值上，这种过渡过程形式为衰减振荡过程。

——这是一种稳定过程，是自动控制的最佳状态。

等幅振荡过程阶跃干扰出现后，被控变量在给定值附近来回波动，且波动幅度基本保持不变，这种情况称为等幅振荡过程。

合工大化工仪表及自动化期末考试重点

1自动控制系统基本概念1.1化工自动化的内容自动检测系统：检测仪表对工艺参数进行测量、指示、记录自动信号和连锁保护系统：工艺参数超过范围，信号系统发出信号，连锁系统自动采取措施自动操纵及停开机系统：按预先设置步骤自动地对生产设备进行周期性操作自动控制系统：自动规定回到某种范围1.2自动控制系统组成及表示形式1基本组成1)测量元件与变送器2)自动控制器3)执行器2表示形式1)方框图*2)管道仪表流程图控制流程图符号意义控制流程图字母意义1.3自动控制系统的分类定值控制系统、随动控制系统、程序控制系统1.4自动控制系统过渡过程和控制指标1．静态、动态2过渡过程1)非周期性衰减2)衰减振荡过程3)等幅振荡过程4)发散振荡过程3品质指标1)最大偏差、超调量2)衰减比经验表明，衰减比n:1在4 :1至10:1之间比较适宜。

3)余差4)过渡时间2过程特性及其数学模型1放大系数k:k↑操纵变量的变化对被控变量的影响就越大2时间常数T时间常数定义：在阶跃输入作用下，被控变量达到新的稳态值的63.2%时所需要的时间。

3滞后时间τ3检测仪表与传感器3.1概述1误差1)绝对误差i tx x∆=-，x x∆=-2)相对误差yx∆=2性能指标1)精确度max%-δ∆=⨯测量范围上线测量范围下线由仪表得精确度与工艺选精确度不同2)变差%-=⨯最大绝对差值变差测量范围上线测量范围下线3)灵敏度与灵敏限S xα∆=∆，引起仪表指针发生动作的被测参量最小变化值4)分辨力（数显表）末位数字间隔所代表的被测参数变化量，相应最低量程分辨率称最高分辨力，也叫灵敏度5)线性度max%ffδ∆=⨯仪表量程3常见的干扰阶跃干扰：在某一瞬间t0, 干扰（即输入量）突然地阶跃式的加到系统上，并继续保持在这个幅度。

0()t tAr tt t≥⎧=⎨<⎩3.2压力检测及仪表压力表的选用及安装1仪表的测量范围的确定:最大工作压力不超过检测上线的2/3;脉动压力时不超过1/2；高压时3/5。

自动化仪表复习资料

D 电D 单Z 组，即电动单元组合。

量信号。

4在移向问题，可不受传输过程中电感电容和负载性质的影响。

元组合不少是采用力平衡原理构成的，使用电流信号可以直接与磁场作用产生正比于信号的机械力，此外，对于要求电压输入的仪表和元件，只要在回路中串接电阻就可以得到电压信号，比较灵便。

在DDS 仪表中，以20mA 表示信号的满度值，而以此满度值的20%即4mA 表示零信号，此称为活零点安排。

有利于识别仪表的断电断线等故障，且为现场变送两线制实现了可能性。

所谓两线制就是把供电的电源线和传输线合并起来，一共只用两根导线。

1 有利于识别仪表的断电断线等故障2 不仅节省电缆布线方便，而且大大有利与安全防爆易抗干扰。

3 上限值较大，有利于抑制干扰4 上下限的比值为5:1 与气动仪调理电路，两个vi 转换器。

测量范围中的最大绝对误差与该仪表的测量范围之比，称为百分误差，去百分号，就是仪表的精确度。

使用统一仪表堆被控量进行反复测量， (正行程和反行程)所产生的最大差值与测量范围之比。

当两种不同的导体或者半导体接成闭合回路时，若两个接触点的温度不同，回路中就会浮现热电动势，并产生电流。

考虑到冷端恒温器或者电动势补偿装置距离测量点比较远的时候，使用热电偶时，如果全用热偶丝代价太高，为了节约，选用补偿导线。

不需要冷端补偿，测量精度也比较高，测温范围-200 到500，广泛应用。

在使用平衡电桥对热电阻进行测量时，由电阻引出三根导线，一根的电阻与电源E 相连接，不影响电桥的平衡，此外两根接到电桥的两臂内，他们随环境温度的变化可以相互抵消。

被测温度---热电偶---------输入电桥------------放大电路--------输出电流反馈回路主要起冷端温度补偿和零点调整。

为了使输出大小能直接与被测温度成线性关系。

补偿导线法，热电势修正法，冰浴法，补偿电桥，软件处理。

3 型仪表的范围是4 到20mA 即4mA 代表信号的零值，此时温度变送器就需要调整零点。

化工自动化仪表期末复习资料概要

《化工自动化仪表》期末复习摘要第一章自动控制系统概述1.单元组合仪表之间用标准统一信号联系：①气动仪表（QDZ 系列）：20-100kPa 气压信号；②电动仪表信号：（A ）DDZ Ⅱ系列：0-10mA 直流电流信号；（B ）DDZ Ⅲ系列：4-20mA （1-5V ）直流电流信号。

2.专用术语：①被控过程（被控对象）：自动控制系统中，工艺参数需要控制的生产过程、设备或机器。

②被控变量：被控过程内要求保持设定值的工艺参数。

③操纵变量：受控制器操纵的用以克服干扰的影响，使被控变量保持设定值的物料量或能量。

④扰动：除操纵变量外，作用于被控过程并引起被控变量变化的因素。

实例⑤设定值：工艺参数所要求保持的数值。

⑥偏差：被控变量实际值与设定值之差。

⑦负反馈：将被控变量送回输入端并与输入变量相减 3.闭环控制与开环控制：①闭环控制：在反馈控制系统中，被控变量的值被送回输入端，与设定值进行比较，根据偏差进行控制，控制被控变量，这样，整个系统构成了一个闭环。

闭环控制的特点（优点）：按偏差进行控制，使偏差减小或消除，达到被控变量与设定值一致的目的。

闭环控制的缺点：控制不够及时；如果系统内部各环节配合不当，系统会引起剧烈震荡，甚至会使系统失去控制。

②开环控制：根据扰动信号的变化来进行控制。

开环控制的特点（优点）：不需要对被控变被控过程：锅炉汽包被控变量：汽包液位操纵变量：水的流量扰动：水压力、蒸汽流量量进行测量，只根据输入信号进行控制，控制很及时。

环控制的缺点：由于不测量被控变量，也不与设定值相比较，所以系统受到其他扰动作用后，被控变量偏离设定值，无法消除偏差，这是开环控制的缺点。

4.★闭环控制系统的组成（P5）：控制器：比较机构和控制装置的组合；广义对象：过程、执行器、检测变送的组合。

5.自动控制系统的分类：定值控制系统、随动控制系统、程序控制系统。

6.★自动控制系统的过渡过程及品质指标： ①★定值控制系统过渡过程的形式(阶跃扰动)：闭环控制系统组成②自动控制系统的品质指标：（1）最大动态偏差（e max ）：对于定值控制系统，过渡过程的最大动态偏差是指被控变量第一个振荡波的峰值与设定值之差。

自动化仪表安装与施工期末复习课件式练习题

●10.下列管道压力取源和温度取源部件安装顺序正确的是（）。
●11.下列孔板安装方向正确的是（）
● 12.用双法兰液面计测量容器内的液位，液位计的零点和量程均已校对好，后因
●维护需要，仪表的安装位置上移一段距离，则液位计（）。
A、零点上升，量程不变
B、零点下降，量程不变
C、零点不变，量程增大
二、判断题
●（
）1.在常规仪表控制系统中控制方案确定后要选择模拟仪表还要
进行配管线等大量安装和施工工程。
●（）2.截止阀的安装有进出口之分，即介质流向按低进高出。
●（）3.有人说热电偶在出厂前已经过检定，因此在安装前或使用一段时间后无需对其进行校准。
●（）4.热电阻属于接触式测温元件，因此在安装时要求保护管顶端位于管道中心线上。
A、节流装置上方 B、节流装置下方 C、与节流装置呈水平
● 4.屏蔽电缆的屏蔽层应当（）。
A、两端同时接地 B、不接地
C、在显示仪表侧接地
● 5.分析取源部件中被分析的气体内含有固体或液体杂质时，取源部件的轴线与水平线之间的仰角应大于（）度。
A、15 B、10 C、20
● 6.电缆槽的直线长度超过（）时，宜采用热膨胀补偿措施。
谢谢大家
●17.在直径为（）mm以下的管道上安装测温元件时，如无小型温度计就应采用装扩大管的方法。
A、76
B、50
C、80 D、105
●18.夹装式超声波流量计启动后，输出时有时无且误差很大，经检查流量计无故障，造成该现象可能的原因是（）。
A、附近有无线电波干扰 B、流体中气泡太多
C、直管段长度不够
B.不允许自控电缆原则上不允许有中间接头；

大学自动化仪表考点总结(全)

自动化仪表考点总结1.控制仪表概念（2分）在自动控制系统中，除了对象以外，均为自动化仪表。

如：控制器、变送器、运算器和执行器。

2.仪表的基本性能指标（2分）灵敏度、精确地、复现性、稳定性、可靠性和响应时间。

3.控制仪表分类（2分）按能源方式：气动、液动、电动按信号类型：数字式和模拟式按结构形式：基地式、单元组合式、集散控制系统和现场总线控制系统4.仪表联络信号及传输方式1)传输方式有电压信号和电流信号两种。

①电流信号传输优点是：发送仪表输出电阻大，故电流信号适于远距传输。

对于要求电压输入的仪表，可以在电流回路中串入一电阻，取压方便灵活。

缺点是：由于仪表串联工作，期中任何一台故障或在回路中增减接收仪表时，将影响其它仪表的工作。

各台仪表没有公共接地点，若要和计算机联用,则应在仪表输入输出端采取直流隔离措施。

②电压信号传输优点是：增加或取消某个接收仪表不影响其他仪表的工作。

各接收仪表可设置公共接地点，可和计算机联用。

缺点是：要在引线电阻上产生电压降, 信号受一定损失, 且因接收仪表输入阻抗很高，易于引入干扰，所以电压信号并不适于远距离传输。

2)变送器与控制室仪表间的信号传输方式有四线制和两线制两种。

要实现两线制，必须采用活零点的电流信号。

因电源线和信号线公用，电源供给变送器的功率是通过信号电流提供的。

变送器输出电流为下限值时，应保证它内部的半导体器件仍能正常工作。

故信号电流下限值不能过低。

5.仪表防爆等级分类及应用（4分）【0区(Zone 0) －在正常情况下，爆炸性气体混合物连续地、频繁地出现或长时间存在的场所。

1区(Zone 1) －在正常情况下，爆炸性气体混合物有可能出现的场所。

2区(Zone 2) －在正常情况下，爆炸性气体混合物不可能出现，或即使出现也是短时间存在的场所。

】→→了解本安防爆系统应满足的两个条件：①在危险场所使用本安防爆仪表②控制室仪表和危险场所仪表之间设置安全栅安全栅：①齐纳式安全栅：基于齐纳二极管的反向击穿性能。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.如何评价测量仪表性能，常用哪些指标来评价仪表性能？2.名词解释：相对误差、精度、变差、灵敏度、量程、反应时间3.仪表的变差不能超出仪表的（）a、相对误差b、引用误差c、允许误差4.测量某设备的温度,温度为400℃,要求误差不大于4℃，下列哪支温度计最合适?（）A0～600℃1.5级B.0～1500℃0.5级C.0～800℃0.5级D.0～400℃0.2级5.仪表的精度级别指的是仪表的()A引用误差B.最大误差C.允许误差D.引用误差的最大允许值6.下列说法正确的是（）A回差在数值上等于不灵敏区B灵敏度数值越大则仪表越灵敏C灵敏限数值越大则仪表越灵敏7.有一个变化范围为320——360kPa的压力，如果用A、B两台压力变送器进行测量，那么在正常情况下哪一台的测量准确度高些？压力变送器A：1级，0——600kPa。

压力变送器B：1级，250——500kPa。

8.一台精度等级为0.5级的测量仪表，量程为0~1000℃。

在正常情况下进行校验，其最大绝对误差为6℃，求该仪表的最大引用误差、允许误差、仪表的精度是否合格。

9.某台差压计的最大差压为1600mmH2O，精度等级为1级，试问该表最大允许的误差是多少？若校验点为800mmH2O，那么该点差压允许变化的范围是多少？10.测量范围0～450℃的温度计,校验时某点上的绝对误差为3.5℃,变(回)差为5℃,其它各点均小于此值,问此表的实际精度应是多少?若原精度为1.0级,现在该仪表是否合格?11.自动化仪表按能源分类及其信号形式。

12.单元组合式仪表是什么？第二章压力测量及变送13.简述弹簧管压力表原理和游丝的作用。

14.简述电容式差压变送器工作原理，说明变送器的两线制工作机理。

15.简述压力仪表选型原则。

16.为减小仪表的相对误差,一般仪表应工作在量程的（）a、<1/3b、1/3—2/3c、>2/317.校对0--1.6MPa，1.5级的工业压力表示时，应使用标准压力表()a.0—1.6MPa,0.5级 b.0—2.5MPa,0.35级c.0—4.0MPa,0.25级18.为了正常测取管道（设备）内的压力，取压管线与管道（设备）连接处的内壁应（）。

A平齐B插入其内C插入其内并弯向介质来流方向19.某容器内的压力为0.8MPa。

为了测量它，应选用量程为()A.0—1MPaB.0—1.6MPaC.0—3.0MPaD.0—4.0MPa20.某压力变送器的输出是电流信号。

它相当于一个（）。

A受压力控制的电压源B受压力控制的电流源C受电压控制的电流源D受电流控制的电压源21.某测量范围0～1.6Mpa的压力表，校验时发现在真实值1.2Mpa 处的绝对误差最大，为0.18Mpa。

试计算并判断该表是否符合精度1.5级的要求？22.有一被测压力P=6.5MPa,用弹簧管压力计进行测量，仪表所处的环境温度40℃，要求测量值准确到1%，试选择一仪表的测量范围和精度等级？第三章物位测量及变送23.差压式液位计使用中为何经常需要进行迁移？如何判断迁移方向？24.测量高粘度、易结晶介质的液位,应选用下列哪种液位计?（）a、浮筒式液位计b、差压式液位计c、法兰式差压液位计25.采用差压式液位计测量液位,其差压变送器的零点()a.需要进行正迁移b.需要进行负迁移c.视安装情况而定26.浮筒式液位计是基于下列哪种工作原理工作的?（）a、恒浮力b、变浮力c、压差式27.用单法兰液位计测量开口容器液位。

液位计已经校好，后因维护需要，仪表安装位置下移了一段位移，则仪表的指示（）A.上升B.下降C.不变。

28.选择用压力法测量开口容器液位时，液位的高低取决于（）A取压点位置和容器横截面B取压点位置和介质密度C介质密度和横截面29.浮球式液位计适合于如下哪一种情形的使用条件？（）A介质粘度高、压力低、温度高B介质粘度高、压力低、温度低C介质粘度低、压力高、温度低D介质粘度高、压力高、温度低30.某装置溶剂再生塔液面采用沉筒液面计测量，量程800mm，被测介质重度1.1gf/cm3，现场如何用水换算校检？31.用一台双法兰式差压变送器测量某容器液位，如图所示，已知H 变化范围0——3m，被测介质密度ρ=900Kg/m3,毛细管内工作介质密度ρ0=950Kg/m3，其中h1=1m,h2=4m,求变送器测量范围？并判断零点迁移的方向，计算迁移量，当法兰式变送器的安装位置升高或降低时，问对测量有何影响？32.利用差压法测液位，如图所示。

差压变送器的正压室引压管线内通入与容器中相同的液体，液体密度为ρ；负压室引压管线通入气相，密度忽略。

请列出差压与液位L间的关系，并指出应该实施的迁移量。

第四章流量测量及变送33.简述电磁流量计工作原理及其特点。

34.简述椭圆齿轮流量计工作原理及其特点。

35.简述差压式流量计工作原理及其特点。

36.简述科氏力式质量流量计流量计工作原理及其特点。

37.简述节流现象中流体动压能与静压能之间的变化关系，标准化节流装置由哪几个部分组成？38.下列哪种流量计与被测介质的密度无关?（）a、差压式流量计b、涡街流量计c、转子流量计39.在管道上安装孔板时，如果将方向装反了会造成：()a.差压计倒指示b.对差压计指示无影响c.差压计指示变大d.差压计指示变小40.罗茨流量计，很适合对（）的测量。

A低粘度流体B高雷诺数流体C含砂脏流体D高粘度流体41.测量天然气流量不可以采用下列哪种流量计()a.电磁流量计b.差压式流量计c.转子流量计42.下列说法错误的是（）A转子流量计的环形流通截面是变化的，基本上同流量大小成正比，但流过环形间隙的流速变化不大。

B转子流量计的压力损失大，并且随流量大小而变化C 转子流量计的锥管必须垂直安装，不可倾斜43.差压式流量计配用电容式差压变送器测流量,流量测量范围是0～16m3／h,变送器量程为100KPa,问:①.当变送器输出12mA时,流量应是多少?②.若变送器的量程改为125kPa,此时变送器的输出应是多少?44.一台测量液体用的转子流量计,测量范围为0～25m3／h,用来测量某介质的流量,已知被测介质的密度为0.8g／cm3,转子的密度为7.9g／cm3,试问:当流量计指示在20m3／h时,被测介质的实际流量应是多少?第五章温度测量及变送第六章显示仪表45.简述热电偶测量原理和补偿导线的作用。

46.简述热电阻测量原理和三线制连接的作用。

47.简述需要进行热电偶冷端温度处理的原因及其方法。

48.名词解释：热电效应。

49.当热电阻短路时，自动平衡电桥应指示（）a、0℃b、最上限温度c、最下限温度50.与热电偶配用的自动电位差计，当输入端短路时，应显示（）a、下限值b、环境温度（室温）c、上限值51.热电偶测温时，采用补偿导线是为了（）。

A冷端补偿B消除导线电阻的影响C将冷端延伸至其他地方D降低费用52.补偿导线的正确敷设，应该从热电偶起敷到（）为止？A就地接线盒B仪表盘端子板C二次仪表D与冷端温度补偿装置同温的地方53.用电子电位差计测热电偶温度，如果热端温度升高2℃，室温（冷端温度）下降2℃，则仪表的指示（）A升高2℃B下降2℃C不变D升高4℃54.在用热电阻测量温度时若出现热电阻断路时，与之配套的显示仪表如何变化（）A指示值最小B指示值最大C指示值不变D指示室温55.用K分度号的热偶和与其匹配的补偿导线测量温度。

但在接线中把补偿导线的极性接反了，则仪表的指示（）A.偏大、B.偏小、C.可能大,也可能小,要视具体情况而定。

56.某人将镍铬-镍硅补偿导线极性接反，当电炉温度控制于800℃时，若热电偶接线盒处温度为50℃，仪表接线板处温度为40℃，问测量结果和实际相差多少？已知：E(800℃,0)=33.29mvE(40℃,0)=1.61mVE(761℃,0)=31.68mVE(841℃,0)=34.9mvE(50℃,0)=2.02mVE(741℃,0)=30.82m VE(742℃,0)=30.90mv57.用K型热电偶测温。

已知回路热电势为15.000mV，冷端温度20℃，试求热端温度。

下列分度表数据可供选用：E(20)=0.798mV，E（347）=14.167mV，E(348)=14.208，E(385)=15.763mV，E(386)=15.805mV。

58.为了检查锅炉炉膛温度测量值是否正确，先用携带式电位差计测得热电偶的输出热电势为37.33mV,热电偶采用镍铬-镍硅热电偶分度号为K，热电偶冷端温度用水银温度计测得为35℃，问此时炉膛的实际温度是多少？E（35℃，0℃）=1.407mVE （935，0℃）=38.717mVE（936，0℃）=38.756mVE（890，0℃）=36.925mVE（889，0℃）=36.885mV59.在热电阻使用过程中，经常出现如下问题，请分析其产生的原因：（1）、显示仪表指示值低于实际值或指示不稳定；（2）、显示仪表指示无穷大；（3）、显示仪表显示负值；（4）阻值与温度的关系有变化。

第八章控制规律60.简述比例微分数学表达式，并说明该调节规律的作用特点。

61.简述比例积分数学表达式，并说明该调节规律的作用特点。

62.什么是调节规律？简述常用的调节规律类型。

63.简述比例积分微分调节规律作用特点？写出该调节规律数学表达式。

64.简述调节规律在控制系统的作用？写出PID调节规律数学表达式。

65.名词解释：调节规律、控制点66.下列哪种调节器可消除余差?（）a、比例调节器b、比例微分调节器c、比例积分调节器67.下列哪种调节规律调节结果容易存在余差?（）a、比例调节b、比例积分微分调节c、比例积分调节68.比例度越小，余差就越（）a.越大b.越小c.不变69.积分时间越大，积分作用就越（）a.越大b.越小c.不变70.具有“超前”调节作用的调节规律是（）A、PB、PIC、PDD、两位式71.在右图（b）上画出调节器的输出变化曲线。

已知调节器为正作用，PI调节规律，Kp=1，Ti=1，偏差输入见图（a）所示。

第九章控制器、第十章执行器72.调节器的反作用是指（）。

A．测量值大于给定值时，输出增大B.测量值大于给定值时，输出减小C．测量值增大，输出增大D.测量值增大，输出减小73.简述气动薄膜调节阀工作原理及其构成。

74.名词解释：执行机构75.调节阀的气开、气关型式应根据下列哪个条件来确定?（）a、生产的安全b、流量的大小c、介质的性质76.下述哪一项不是调节阀的性能指标？（）A流量系数B可调比C 流量特性D阀阻比77.执行器的正作用是指（）。

A控制信号增大，执行器开度减少B 控制信号增大，执行器开度增大C控制信号减小，执行器开度减少第十一章电器仪表防爆、第十二章被控对象动态特性78.常用的仪表防爆形式有哪些？79.描述对象特性常用哪些方法？80.描述对象特性常用哪些参数？第十三章自动控制系统基本概念81.什么是系统过渡过程？有哪几种常见的过渡过程形式？评价系统过渡过程的几个指标在实际系统运行中如何把握它们的值？82.试阐述调节作用与干扰作用对被调参数的影响，以及两者之间的关系？83.名词解释：调节参数、余差、衰减比、系统动态、随动调节系统、定值调节系统、负反馈84.构成自动调节系统需要满足下列哪个条件?（）a、开环负反馈b、闭环负反馈c、闭环正反馈85.常用的系统过渡过程形式是（）a、衰减振荡过程b、非振荡衰减过程c、等幅振荡过程第十四章简单控制系统86.简述调节器参数整定的目的和常用的几种整定方法。
