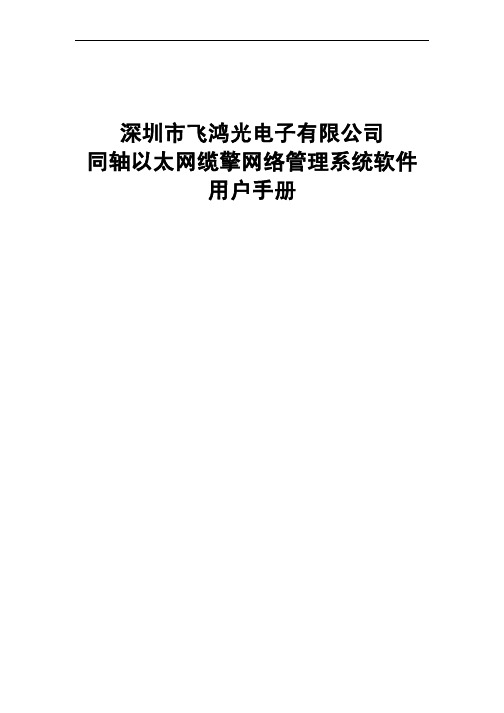

深圳飞鸿EoC网络管理系统软件用户手册v1.0
深圳市飞鸿光电子有限公司同轴以太网缆擎网络管理系统软件用户手册目录导读 (1)本手册简介 (1)本手册格式约定 (1)1.EoC NMS网管配置环境 (2)1.1 配置环境图 (2)1.2 配置环境步骤 (2)1.3 注意事项 (3)2.EoC NMS网管配置说明 (4)2.1 初始设置 (4)2.1.1 初始界面 (4)2.1.2 初始全局配置 (4)2.2 网元发现 (6)2.2.1 单个网元发现 (6)2.2.2 网段发现 (8)2.3 局端配置界面 (10)2.3.1局端设备属性 (11)2.3.2 配置管理 (11)2.3.2.1 常规管理界面 (12)2.3.2.2 VLAN管理界面 (12)2.3.2.3 QOS管理 (13)2.3.2.4 MAC白表管理 (13)2.3.2.5 IP访问控制 (14)2.3.2.6 TrapServer (14)2.3.2.7 操作管理 (15)2.3.3 维护操作 (15)2.3.4 故障管理 (16)2.3.5 性能管理 (16)2.3.6 查询操作日志 (17)2.3.7 终端默认配置 (18)2.3.8 导出配置数据 (19)2.3.9 删除局端的操作 (19)2.4 用户端（终端）配置页面 (20)2.4.1 终端的设备属性 (20)2.4.2 终端的配置管理 (21)2.4.2.1 常规管理 (22)2.4.2.2 VLAN管理 (23)2.4.2.3 QoS管理 (25)2.4.2.4 广播风暴抑制 (25)2.4.2.5 MAC限制管理 (25)2.4.2.6 操作管理 (26)2.4.3 终端的维护操作 (26)2.4.4 终端的删除 (27)2.4.5 终端替换 (27)2.5 终端查询与局端查询 (28)2.5.1 终端查询 (28)2.5.2 局端查询 (28)2.6 告警和事件 (30)2.6.1 告警 (30)2.6.2 事件 (31)2.7 性能管理 (32)2.8 安全管理 (35)2.8.1 基本信息 (35)2.8.2 修改密码 (35)2.8.3 用户管理 (36)2.8.4 组管理 (37)2.8.5 查看日志 (38)2.9 系统设置 (40)2.9.1 系统参数设置 (40)2.9.2 区域设置 (40)2.9.3 模版功能 (41)2.9.4 全局配置 (42)2.9.5 终端预配置 (43)2.9.6 数据库备份恢复 (44)2.9.6.1 备份数据 (44)2.9.6.2 恢复数据 (44)2.9.6.3 数据迁移 (44)2.9.7 局端升级 (44)导读本手册简介本手册各章节内容如下：·第1章：EoC NMS配置环境。
基于TD-LTE 1.8GHz宽带集群系统的研究
技术Special TechnologyI G I T C W 专题86DIGITCW2021.010 引言集群是一种用途范围广、效能高的半双工通信方式，随着国内民航业的快速发展，空管对调度、多指令并行、信息及时处理等服务的需求与标准也在不断提升，因此需要将更加先进的无线通信技术引入民航通信领域。
1.8GHz 无线宽带集群系统采用TD-LTE （Time Division Duplex-Long Term Evolution ，分时长期演进）无线通信技术，具备速率快、网络时延低、可靠性高、组网灵活等优点，适用于数据、多媒体通信、语音等业务。
1 T D-LTE 1.8GHz宽带集群系统概况图1 1.8GHz 宽带集群系统拓扑无线专网宽带集群系统通过采用频段区间为1785-1905MHz 的1.8GHz 专用频段进行通信，其架构主要由核心网eCNS 、操作维护中心eOMC 、行业业务应用软件系统eAPP 、基站eNodeB 、智能调度台eDC 组成[1]。
用户手持终端eUE 产生的业务数据经专网基站实时上传至核心网，由核心网与服务器协同处理转发，完成集群语音、视频监控与调度、数据作业等功能[2]，同时可通过网管系统实现网元监控与管理。
该系统于网络安全性、可靠性、可扩展性等方面具备极强的技术优点，目前正逐步应用于民航运输领域。
1.1 核心网eCNSeCNS 作为无线集群系统的核心网设备，其部署采用集中方式，可实现与基站、网管、服务器之间的互联互通，提供鉴权管理、数字集群、会话及移动性管控一系列相关业务。
通过自定义端口Tx 、Rx 、Gi 和eAPP 系统外接，完成集群系统的调度功能；经公开接口S1和基站相连，完成网元间的数据及信令交互；通过自定义操作维护接口与网管eOMC 通信，实现对核心网的操作维护。
eCNS 软件采用分布式结构，可实现配置、故障、性能、设备、安全等管理，完成对子系统的实时监控。
1.2 专网操作维护中心eOMCeOMC 用于操作维护系统中的网元设备，主要实现网元的告警及性能监控、配置下发、文件查询等功能。
莫克A E2200系列智能以太网远程I O说明书
ioLogik E2200SeriesSmart Ethernet remote I/O with Click&Go LogicFeatures and Benefits•Front-end intelligence with patented Click&Go control logic,up to24rules•Active communication with MX-AOPC UA Server•Saves time and wiring costs with peer-to-peer communications•Supports SNMP v1/v2c/v3•Friendly configuration via web browser•Simplifies I/O management with MXIO library for Windows or Linux•Wide operating temperature models available for-40to75°C(-40to167°F)environmentsCertificationsIntroductionMoxa’s ioLogik E2200Series Ethernet Remote I/O is a PC-based data acquisition and control device that uses proactive,event-based reporting to control I/O devices and features the Click&Go programming interface.Unlike traditional PLCs,which are passive and must poll for data,Moxa’s ioLogik E2200Series will,when paired with our MX-AOPC UA Server,communicate with SCADA systems using active messaging that is pushed to the server only when state changes or configured events occur.Additionally,the ioLogik E2200features SNMP for communications and control using an NMS(Network Management System),allowing IT professionals to configure the device to push I/O status reports according to configured specifications.This report-by-exception approach,which is new to PC-based monitoring,requires far less bandwidth than traditional polling methods.PC-Free Alarm and Control IntelligenceThis device supports simple yet powerful Click&Go™technology toconfigure event-driven reports and alarms delivered over email,TCP/UDP,or SNMP traps,giving you a powerful and effective tool fordelivering timestamped status updates in real time.With built-in Click&Go™intelligence,this device can be configuredfor simple outputs paired up with simple input triggers without theneed for a PC controller.This allows it to be configured toautomatically report I/O events according to conditions specified bythe user.SNMP for Ethernet Device ManagementBy using SNMP,IT engineers can configure the device to deliver alarms(traps)for specific I/O events,or use it to read or write directly to the I/O registers.For the strongest security,the device features SNMPv3,with authentication and encryption.With Moxa’s SNMP-capable I/O,even IT professionals can easily integrate industrial sensors and servos over an Ethernet backbone,and with its strong network management tools,it is ideal for a wide variety of industrial applications,including environmental monitoring,telecommunications,power production and delivery,and transportation.Push Technology for Events and AlarmsWhen used with MX-AOPC UA Server,devices can use active pushcommunications when communicating changes in state and/orevents to a SCADA system.Unlike a polling system,when using apush architecture for communications with a SCADA system,messages will only be delivered when changes in state or configuredevents occur,resulting in higher accuracy and lower amounts of datathat need to be transferred.SpecificationsControl LogicLanguage Click&GoInput/Output InterfaceAnalog Input Channels ioLogik E2240Series:8ioLogik E2242Series:4Analog Output Channels ioLogik E2240Series:2Buttons Reset buttonConfigurable DIO Channels(by software)ioLogik E2212Series:4ioLogik E2242Series:12Digital Input Channels ioLogik E2210Series:12ioLogik E2212Series:8ioLogik E2214Series:6Digital Output Channels ioLogik E2210/E2212Series:8ioLogik E2260/E2262Series:4 Isolation3k VDC or2k VrmsRelay Channels ioLogik E2214Series:6Rotary Switch0to9RTD Channels ioLogik E2260Series:6 Thermocouple Channels ioLogik E2262Series:8Digital InputsConnector Screw-fastened Euroblock terminal Counter Frequency900HzDigital Filtering Time Interval Software configurableDry Contact On:short to GNDOff:openI/O Mode DI or event counterPoints per COM ioLogik E2210Series:12channelsioLogik E2212/E2242Series:6channelsioLogik E2214Series:3channelsSensor Type ioLogik E2210Series:Dry Contact and Wet Contact(NPN)ioLogik E2212/E2214/E2242Series:Dry Contact and Wet Contact(NPN or PNP)Wet Contact(DI to GND)On:0to3VDCOff:10to30VDCDigital OutputsConnector Screw-fastened Euroblock terminalCurrent Rating200mA per channelI/O Mode DO or pulse outputI/O Type SinkOver-Current Protection0.65A per channel@25°COver-Temperature Shutdown175°C(min.)Over-Voltage Protection35VDCPulse Output Frequency1kHzDIO Output Leakage Current 4.0mA@24VDCRelaysConnector Screw-fastened Euroblock terminalContact Current Rating Inductive load:2A@30VDC,250VAC,110VACResistive load:5A@30VDC,250VAC,110VACContact Resistance100milli-ohms(max.)Electrical Endurance100,000operations@5A resistive loadMechanical Endurance1,000,000operationsMinimum Permitted Load1A@5VDCPulse Output Frequency0.3Hz at rated loadType Form A(N.O.)power relayI/O Mode Relay or pulse outputNote Ambient humidity must be non-condensing and remain between5and95%.The relaysmay malfunction when operating in high condensation environments below0°C. Analog InputsAccuracy ioLogik E2240/E2242:±0.1%FSR@25°C±0.3%FSR@-10to60°CioLogik E2240-T/E2242-T:±0.1%FSR@25°C±0.3%FSR@-10to60°C±0.5%FSR@-40to75°CBuilt-in Resistor for Current Input120ohmsConnector Screw-fastened Euroblock terminalI/O Mode Voltage/CurrentI/O Type DifferentialInput Impedance ioLogik E2240Series:900kilo-ohms(min.)ioLogik E2242Series:200kilo-ohms(min.)Input Range ioLogik E2240Series:±150mV,±500mV,±5V,±10V,0to20mA,4to20mAioLogik E2242Series:±150mV,0to150mV,±500mV,0to500mV,±5V,0to5V,±10V,0to10V,0to20mA,4to20mAResolution16bitsSampling Rate ioLogik E2240Series:All Channels:10samples/sec for voltage;6samples/sec for currentPer Channel:1.25samples/sec for voltage;0.75samples/sec for currentSingle channel:1.25samples/sec for voltage;0.75samples/sec for currentioLogik E2242Series:All channels:32samples/secPer channel:8samples/secSingle channel:100samples/secAnalog OutputsAccuracy ioLogik E2240:±0.1%FSR@25°C±0.3%FSR@-10to60°CioLogik E2240-T:±0.1%FSR@25°C±0.3%FSR@-10to60°C±0.5%FSR@-40to75°COutput Range0to10VDC4to20mAResolution12-bitRTDsAccuracy ioLogik E2260:±0.1%FSR@25°C±0.3%FSR@-10to60°CioLogik E2260-T:±0.1%FSR@25°C±0.3%FSR@-10to60°C±0.5%FSR@-40to75°CConnector Screw-fastened Euroblock terminalInput Connection2-or3-wireInput Impedance625kilo-ohms(min.)Sensor Type JPT100,JPT200,JPT500(-200to640°C)JPT1000(-200to350°C)NI100,NI200,NI500(-60to250°C)NI1000(-60to150°C)NI120(-80to260°C)PT1000(-200to350°C)PT50,PT100,PT200,PT500(-200to850°C)Resistance of310,620,1250,and2200ohmsResolution0.1°C or0.1ohmsSampling Rate All channels:12samples/secPer channel:2samples/secThermocouplesMillivolt Accuracy ioLogik E2262:±0.1%FSR@25°C±0.3%FSR@-10to60°CioLogik E2262-T:±0.1%FSR@25°C±0.3%FSR@-10to60°C±0.5%FSR@-40to75°CTC Accuracy Types J,T,E,S,B:±5°CTypes K,R,N:±8°CCJC Accuracy±0.5°C@25°C±1.5°C@-40to75°CConnector Screw-fastened Euroblock terminalInput Impedance1mega-ohms(min.)Millivolt Type±19.532mV±39.062mV±78.126mVFault and over-voltage protection:-35to+35VDC(power off);-25to+30VDC(poweron)Resolution16bitsSampling Rate All channels:12samples/secPer channel:1.5samples/secSensor Type J,K,T,E,R,S,B,NEthernet Interface10/100BaseT(X)Ports(RJ45connector)1Magnetic Isolation Protection 1.5kV(built-in)Ethernet Software FeaturesConfiguration Options Web Console(HTTP),Windows Utility(ioAdmin)Industrial Protocols CGI commands,Modbus TCP Server(Slave),Moxa AOPC(Active Tag),MXIO Library,SNMPv1Trap,SNMPv1/v2c/v3Management BOOTP,IPv4,SMTP,DHCP Client,HTTP,TCP/IPMIB Device Settings MIBTime Management SNTPLED InterfaceLED Indicators PWR,RDY,Serial,I/O StatusSerial InterfaceBaudrate1200bps to115,200kbpsConnector Terminal blockNo.of Ports1Parity NoneSerial Standards RS-485Stop Bits8Serial SignalsRS-485-2w Data+,Data-,GNDDIP Switch ConfigurationSerial Interface Fixed baudrateModbus TCPFunctions Supported1,2,3,4,5,6,15,16Mode ServerPower ParametersPower Connector Screw-fastened Euroblock terminalNo.of Power Inputs1Input Voltage12to36VDCPower Consumption ioLogik E2210Series:202mA@24VDCioLogik E2212Series:136mA@24VDCioLogik E2214Series:170mA@24VDCioLogik E2240Series:198mA@24VDCioLogik E2242Series:178mA@24VDCioLogik E2260Series:95mA@24VDCioLogik E2262Series:160mA@24VDC Physical CharacteristicsDimensions115x79x45.6mm(4.53x3.11x1.80in) Weight250g(0.55lb)Installation DIN-rail mounting,Wall mountingWiring I/O cable,16to26AWGPower cable,16to26AWGEnvironmental LimitsOperating Temperature Standard Models:-10to60°C(14to140°F)Wide Temp.Models:-40to75°C(-40to167°F) Storage Temperature(package included)-40to85°C(-40to185°F)Ambient Relative Humidity5to95%(non-condensing)Altitude2000m1Standards and CertificationsFreefall IEC60068-2-32EMC EN61000-6-2/-6-4Safety UL508EMI CISPR32,FCC Part15B Class AEMS IEC61000-4-2ESD:Contact:4kV;Air:8kVIEC61000-4-3RS:80MHz to1GHz:10V/mIEC61000-4-4EFT:Power:2kV;Signal:1kVIEC61000-4-5Surge:Power:1kVIEC61000-4-6CS:10VIEC61000-4-8PFMF1.Please contact Moxa if you require products guaranteed to function properly at higher altitudes.Shock IEC60068-2-27Vibration IEC60068-2-6DeclarationGreen Product RoHS,CRoHS,WEEEMTBFTime ioLogik E2210Series:213,673hrsioLogik E2212Series:217,722hrsioLogik E2214Series:307,329hrsioLogik E2240Series:155,941hrsioLogik E2242Series:204,391hrsioLogik E2260Series:327,282hrsioLogik E2262Series:341,063hrsStandards Telcordia SR332WarrantyWarranty Period ioLogik E2214Series:2years2ioLogik E2210/E2212/E2240/E2242/E2260/E2262Series:5yearsDetails See /warrantyPackage ContentsDevice1x ioLogik E2200Series remote I/ODocumentation1x quick installation guide1x warranty cardDimensionsOrdering InformationModel Name Input/Output Interface Digital Input Sensor Type Analog Input Range Operating Temp.ioLogik E221012x DI,8x DO Wet Contact(NPN),DryContact–-10to60°CioLogik E2210-T12x DI,8x DO Wet Contact(NPN),DryContact–-40to75°C2.Because of the limited lifetime of power relays,products that use this component are covered by a2-year warranty.ioLogik E22128x DI,4x DIO,8x DO Wet Contact(NPN or PNP),Dry Contact–-10to60°CioLogik E2212-T8x DI,4x DIO,8x DO Wet Contact(NPN or PNP),Dry Contact–-40to75°CioLogik E22146x DI,6x Relay Wet Contact(NPN or PNP),Dry Contact–-10to60°CioLogik E2214-T6x DI,6x Relay Wet Contact(NPN or PNP),Dry Contact–-40to75°CioLogik E22408x AI,2x AO–±150mV,±500mV,±5V,±10V,0-20mA,4-20mA-10to60°CioLogik E2240-T8x AI,2x AO–±150mV,±500mV,±5V,±10V,0-20mA,4-20mA-40to75°CioLogik E224212x DIO,4x AI Wet Contact(NPN or PNP),Dry Contact±150mV,0-150mV,±500mV,0-500mV,±5V,0-5V,±10V,0-10V,0-20mA,4-20mA-10to60°CioLogik E2242-T12x DIO,4x AI Wet Contact(NPN or PNP),Dry Contact±150mV,0-150mV,±500mV,0-500mV,±5V,0-5V,±10V,0-10V,0-20mA,4-20mA-40to75°CioLogik E22604x DO,6x RTD––-10to60°C ioLogik E2260-T4x DO,6x RTD––-40to75°C ioLogik E22624x DO,8x TC––-10to60°C ioLogik E2262-T4x DO,8x TC––-40to75°C Accessories(sold separately)SoftwareMX-AOPC UA Server OPC UA Server software for converting fieldbus to the OPC UA standardLCD ModulesLDP1602Snap-on module for the ioLogik E2200/R2100and ioMirror E3000Series©Moxa Inc.All rights reserved.Updated Nov12,2018.This document and any portion thereof may not be reproduced or used in any manner whatsoever without the express written permission of Moxa Inc.Product specifications subject to change without notice.Visit our website for the most up-to-date product information.。
汽车涂装车间中央控制室系统功能
汽车涂装车间中央控制室系统功能中央控制室不仅可以将现场的生产、设备的各种信息数据收集，供车间管理人员及技术人员进行参考，并可通过此系统了解生产的组织及产品质量，而且可以远程调整工艺参数，开关机设备，快捷的诊断设备，极大地提高车间生产及工作效率。
随着社会的发展和科技的进步，工业设备也越来越向集成化、智能化方向发展，在大大提高生产效率的同时，也给设备的维护、保养等工作带来很大的困难，尤其是生产流水线上的设备，任何一台发生故障都可能导致生产线停线。
中央控制室的出现，不仅实现了对设备进行监视及控制，而且远程的集中开、关设备可以有效、快捷地查询设备出现的故障，并及时排除，也可获得生产、设备方面的信息，为生产、设备管理提供依据。
本文以奇瑞汽车涂装生产车间为例，重点介绍了涂装车间中央控制室的系统功能。
监控模块1. 监控设备报警器（1）消息来源是设备控制的一个典型位（Bit），监控系统对这个信息进行通知和处理。
设备控制中与之并列的是监控系统定义的状态位。
每个通知位（Bit）还有用于原因分析系数的4个监控系统所特有的参数。
监控系统用户可以对这些系数自由定义。
概括系数，大致描述了通知的结果，有传送带停止、空节拍和操作障碍3种类型；细节系数，详细描述了通知的起因；其他责任，用于描述谁负责通知；缺省记录，包含对通知的原因、影响做进一步描述的后置注释。
（2）故障通知。
生产设备的通知集中收集在监控系统的数据库中，故障通知处理用于显示、鉴定和处理当前未解决的通知。
与其他设备处理相反的是，未解决的通知将动态显示，即显示列表将周期性的每分钟刷新。
未解决的故障通知以红色表示，未解决已确认的故障通知以红紫色表示。
监控系统用户可以通过点击通知中的“确认”单元来确认通知。
每个故障通知都可以添加诸如故障的类型和描述。
结果表格可以以PDF文件形式输出备份和打印，也可以以ASCII文本文件或 Excel文件形式输出，能够满足用户对数据的进一步处理。
EcoMES操作说明书
Sam-In Information System
2
EcoMES 用户指南
3.3 三点间角度 ......................................................................................................................... 30 3.4 构件间的角度...................................................................................................................... 31 3.5 平面度 ................................................................................................................................ 32 3.6 圆心.................................................................................................................................... 33 Chapter 4 设置..................................................................................................................................... 34 4.1 通信环境............................................................................................................................. 34 4.2 倾斜角保证 ......................................................................................................................... 34 4.3 列表过滤............................................................................................................................. 34
ESET产品介绍
ESET NOD32产品概述面对着计算机经常受到病毒、木马以及恶意程序的困扰，为了保证重要信息的安全，人们需要一款操作简便、高性能的安全防御系统，ESET NOD32产品就可轻松做到。
它将为您的计算机提供：全面的安全防护ESET NOD32产品设计了一个高效的内核，作为一个单独的、高度优化的引擎，提供统一的安全保护，防止不断爆发的各种病毒、蠕虫、间谍程序的恶意攻击。
ESET NOD32产品拥有先进的ThreatSense ®技术，可通过对恶意代码进行分析，实时侦测未知的病毒，让您时刻走在病毒编写者的前面。
最小的系统影响ESET NOD32产品只会占用很少的内存和硬盘资源，从而不影响用户的日常操作。
ESET NOD32产品平均只占用23M的内存(根据检测状态会有变化)。
Threatsense®每次更新（包括程序组件和病毒特征码）通常都只有20KB到50KB左右。
因此选择ESET NOD32产品将使您的工作和生活更加轻松。
最快的扫描速度ESET NOD32 在提供强大的安全防护的同时绝不拖慢计算机。
ESET NOD32产品是用大量的汇编语言编写而成，因其最快的侦测速度和高效的查杀能力而连续地获奖，扫描速度平均比其竞争对手快3到34倍（源自: Virus Bulletin)。
ESET NOD32产品在查杀病毒的同时而不影响您的工作。
简单便捷的管理ESET NOD32产品会自动进行自我更新，如果您是个人使用或是家庭办公，您根本不用去管理它。
对于大型企业，我们提供了强大的远程分布式的网络管理，管理员可以集中部署、安装、监测和管理成千上万的ESET NOD32工作站和服务器。
最小影响和最快的速度可以得到的最好的保护。
ESET NOD32产品能够多层次地保护你的企业网络，在桌面、文件服务器和邮件网关，都能为您提供最佳的解决方案。
启发式实时侦测启发式是最有效的安全防护技术，对病毒的防护必须要在其对计算机造成破坏前实时地进行。
异速联 使用手册
异速联2014 标准版用户使用手册2014 年6 月15 日北京金万维科技有限公司产品部目录第一章系统简介................................................................................................................................................. - 3 -1. 1 关于E-SoonLink 系统......................................................................................................................... - 3 -1.2 E-SoonLink 网络拓扑图........................................................................................................................ - 4 -1.3 E-SoonLink 新功能简介........................................................................................................................ - 5 -第二章系统快速安装与使用............................................................................................................................. - 6 -2. 1 系统要求............................................................................................................................................... - 6 - 2.2 系统快速安装........................................................................................................................................ - 6 -2.2.1 服务端的安装............................................................................................................................ - 6 -2.2.2 客户端的安装说明................................................................................................................. - 17 -第三章系统安装详细配置说明....................................................................................................................... - 21 -3.1 后台管理程序登陆.............................................................................................................................. - 21 -3.1.1 用户管理.................................................................................................................................- 22 -3.1.2 组管理..................................................................................................................................... - 25 -3.1.3 发布程序................................................................................................................................. - 26 -3.1.4 发布文件夹............................................................................................................................. - 28 -3.1.5 发布网页链接......................................................................................................................... - 29 -3.1.6 发布桌面................................................................................................................................. - 30 -3.1.7 Web 服务管理.......................................................................................................................... - 31 -3.1.8 许可证配置管理..................................................................................................................... - 31 -3.1.9 安全配置................................................................................................................................. - 32 -3.1.10 在线监控............................................................................................................................... - 33 -3.1.11 集群配置............................................................................................................................... - 34 -3.1.12 支持的负载均衡策略........................................................................................................... - 41 -第四章客户端登陆使用E-SoonLink ............................................................................................................... - 42 -4.1 通过计算机终端访问........................................................................................................................... - 42 -4.1.1 通过浏览器访问（第一种方式）........................................................................................ - 42 -4.1.2 通过桌面快捷方式访问（第二种方式）............................................................................ - 44 -4.2 通过手机等移动终端访问................................................................................................................... - 49 -4.2.1 通过iPad/iPhone 访问......................................................................................................... - 49 -4.2.2 通过Windows Mobile 手机访问............................................................................................ - 53 -4.2.3 通过android 手机或平板访问.............................................................................................. - 55 -4.3 通过MAC 客户端访问........................................................................................................................ - 59 -第五章E-SoonLink 端口映射........................................................................................................................... - 65 -第六章动态域名（DDNS）解析..................................................................................................................... - 67 -产品部异速联2014 版用户使用手册第一章系统简介1. 1 关于E-SoonLink 系统产品简介E-SoonLink 将集中管理与远程接入完美地结合起来，使用金万维异速联可以方便、安全及时地接入到公司内部应用信息系统。
mcafee epo操作手册
文章标题：深度解析：McAfee ePO操作手册在当今互联网时代，网络安全问题愈发凸显，各种网络攻击与病毒泛滥成灾。
而企业级的网络安全管理更是面临着更为复杂和严峻的挑战。
为了更好地管理和维护企业网络安全，McAfee ePO成为了许多企业的首选工具之一。
本文将深度探讨McAfee ePO操作手册，在全面了解其功能和操作方法的基础上，帮助读者更好地应对网络安全挑战。
1. 了解McAfee ePOMcAfee ePO是McAfee公司开发的一个企业级的安全管理评台，主要用于集中管理企业网络中的安全防护设备和安全软件。
它为企业提供了统一的安全管理界面，帮助企业更好地监控和保护其网络安全。
在当今信息安全威胁不断增加的环境下，McAfee ePO成为了各大企业保护其网络安全的重要利器。
2. 操作手册详解为了更好地使用McAfee ePO，首先需要全面了解其操作手册。
在操作手册中，包括了软件的安装、配置、管理和维护等方面的内容。
通过仔细研读操作手册，用户可以更好地理解McAfee ePO的各项功能，并灵活运用于实际的网络安全管理工作中。
3. 软件安装与配置在使用McAfee ePO之前，首要任务是进行软件的安装与配置。
在操作手册中，用户可以学习到如何进行服务器端和客户端的安装步骤，以及如何对软件进行必要的配置。
这一部分内容十分重要，它直接关系到软件的正常运行和使用。
4. 安全策略管理McAfee ePO可以帮助用户制定和管理安全策略，以应对网络安全威胁。
在操作手册中，用户可以学习如何根据企业的实际情况，制定合适的安全策略，并进行灵活的管理和调整。
这对于提高企业的网络安全水平至关重要。
5. 定期维护与更新软件的定期维护与更新是保证其正常运行和安全性的重要手段。
在操作手册中，用户可以学习到如何进行软件的定期维护和更新，以确保软件始终保持在最佳状态。
6. 个人观点作为一名网络安全专家，我对McAfee ePO的重要性有着非常深刻的认识。
EZVMS客户端用户手册User_Manual_CS_EZVMS_Chs_B200
说明，对操作内容的描述进行必要的补充和说明
ii
目录
1 产品介绍·························································································································1 2 安装·······························································································································1
i
7.3 界面介绍····················································································································19 7.4 录像查询····················································································································20 7.5 智能检索····················································································································20 7.6 事件录像回放··············································································································21 7.7 智能录像回放··············································································································22 7.8 录像播放····················································································································23 7.9 回放控制····················································································································23
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
541_01_01_Web_Client_cn_v8.005 Dürr Systems GmbH31 Seite(n)Paint and Assembly Systems1 网络客户端11.1 网络客户端生产监控系统Eco EMOS 提供生产监控以及生产数据处理的各种功能。
该系统是基于国际性的，开放式的网络标准并允许用户从网络中的每台带有互联网浏览器的电脑进行访问。
1.1.1 概述概述 网络客户端Eco EMOS 基于客户机 / 服务器构造。
Web 客户程序通过标准互联网协议 HTTP提出请求，可以访问 Eco EMOS Web 应用程序服务器，该服务器能生成 HTML(Hypertext Markup Language ) 格式的动态 Web 页面，并通过 HTTP 发往客户机。
显示在 Web 客户机上的信息将由服务器以动态形式，根据以下条件： 所要求的功能， 当前的生产状态，所注册的用户及其权限，以及 所设定的语言提供。
为了制作 Web 页面，Eco EMOS Web 应用程序服务器将查询 Eco EMOS 数据库服务器中的数据库,该数据库不断地从数据采集服务器增加工艺参数。
1.1.2 基本功能和用基本功能和用户户界面界面Eco EMOS 的操作界面由两个水平排列的帧构成：• 标题帧 包含有用户登陆，语言切换，转换到其他应用程序及故障通知行等基本功能。
• 内容帧 包含有各种应用功能及其所属的开关键和操作元素。
用户权户权限和特征限和特征限和特征Eco EMOS拥有一个能赋予每个用户特定权限的用户管理体系，通过该权限将确定用户可以执行哪些处理功能。
用户特定的参数组及设置将集中保存，并在下一次登录时重新提供使用。
语言切言切换换所有应用程序的语言切换都统一通过标题帧中的一个语言选择功能进行。
根据不同的客户要求可以选择多种语言，这样便能对运行时间所显示的所有内容进行切换。
1: 8.005.002541_01_01_Web_Client_cn_v8.005Dürr Systems GmbH31 Seite(n)Paint and Assembly Systems故障通知行故障通知行标题帧里的故障通知行将显示最后输入到数据库里的故障通知，并会进行周期性的更新。
电子文子文档档和帮助可以通过开关键打开电子在线文档和调用Eco EMOS 处理功能。
菜单Eco EMOS Web 菜单位于屏幕的左侧，它是按等级构成的，包含了对 Eco EMOS所有功能的链接。
所显示的菜单内容是根据用户权限而定的。
1.1.3 处理功能的理功能的结结构过滤过滤器器过滤器是一组设定，用于在一项处理工作中进行选择和设定参数。
用户可以通过编辑过滤器设定，来实现任意的处理功能。
过滤器设定将作为参数组集中保存，以供每个Web 用户使用。
处理功能理功能简简介处理的结果通常以表单的形式表示，表单内容可以按列升序或者降序排列。
同时也有一些处理功能可以以图形形式表示，例如柱状图或者饼状图。
接下来的详细信息，如故障特性，车身数据等，可以通过选择表格输入单元调用。
1.1.4 下载和打印和打印汇报汇报汇报对一个处理的汇报进行打印和保存，要用到Adobe 公司的PDF （Portable DocumentFormat ）格式。
汇报格式化便于打印输出，打印可以在客户端电脑上的普通Windows 打印机上进行。
Eco EMOS Web 应用服务器可以将当前显示的处理结果以PDF -文档的形式做成汇报，并且能够 • 下载保存 或者 • 在浏览器窗口上打开1.1.5 作为文本文件文本文件输输出除了PDF 汇报，处理内容例如故障信息，也可以以格式化的ASCII-文本文档形式输出和保存。
用户可以把该文本文档放进Excel里，继续进行处理。
1.2 功能表述功能表述在以下段落中，将对Eco EMOS Web 客户程序的基本功能和特性进行介绍。
541_01_01_Web_Client_cn_v8.005 Dürr Systems GmbH31 Seite(n)Paint and Assembly Systems1.2.1系统概述概述Eco EMOS 基于客户机 / 服务器构造。
Web 客户程序通过标准互联网协议 HTTP提出请求，可以访问 Eco EMOS Web 应用程序服务器，该服务器能生成 HTML(Hypertext Markup Language) 格式的动态 Web 页面，并通过 HTTP发往客户机。
Eco EMOS的系统结构显示在插图1：EcoEMOS 系统结构中。
插图1: Eco EMOS 系统结构显示在 Web 客户机上的信息将由服务器以动态形式，根据以下条件： • 所要求的功能， • 当前的生产状态，• 所注册的用户及其权限，以及 • 所设定的语言提供. 为了制作 Web 页面，Eco EMOS Web 应用程序服务器将查询 Eco EMOS 数据库服务器中的数据库。
该数据库通过 Eco EMOS数据采集服务器中的导入过程不断增加新采集的工艺参数，并由此反映出当前的生产状态。
此外，这些数据还将被保存下来用于进行统计处理。
在 Web 客户机上，将既不会执行各种应用程序 (ActiveX ) 也不会保存数据或Cookie 只需要安装一个常用的互联网浏览器 (建议使用：Microsoft Internet Explorer 6.0 SP1 以上)。
在互联网浏览器中必须激活 JavaScript ，并安装 Adobe Acrobat Reader 插件。
541_01_01_Web_Client_cn_v8.005 Dürr Systems GmbH31 Seite(n)Paint and Assembly Systems此外，还要插入一个能对进程参数进行动态存取的面向事件的在线镜像，因此ActiveX 是必需的。
要显示非拉丁字符，必须在浏览器中安装 Unicode 语言支持以及在 Acrobat Reader 中安装相应的字符集。
为了对Eco EMOS Web应用程序服务器进行存取，必须按照以下模式在互联网浏览器中输入服务器的地址： HTTP ://SERVERNAME/EcoEMOS/服务器的计算机名可以从系统管理员处获得。
1.2.2 基本功能基本功能Eco EMOS Web应用程序服务器包含了一个网络应用程序所具有的基本功能，它能够被所有的功能统一使用，并能在系统范围内提供使用。
这些功能被归入 …通用应用软件核心" 这一概念中，参见插图2：Eco EMOS 的基本功能。
插图 2: Eco EMOS 的基本功能要取得处理功能，需要以用户名和密码(由系统管理员告知)进行用户登录。
用户将在服务器上通过通话进行识别，当前的用户信息被临时保存在其中。
在中央服务器中对整个系统的通话，包括用户登录，权限授予，和语言切换进行管理。
在后文中，将根据使用界面对基本功能作详细介绍。
541_01_01_Web_Client_cn_v8.005 Dürr Systems GmbH31 Seite(n)Paint and Assembly Systems1.2.3使用界面使用界面Eco EMOS 界面的构成和分配插图3 通过带打开菜单的起始页显示了Eco EMOS 界面的基本结构。
插图 3: Eco EMOS 界面的构成和分配界面由两个水平分布的帧构成，标题帧和内容帧。
标题帧标题帧标题帧将显示监控系统Eco EMOS中最高一级的帧，统一位于监控技术的所有模块及应用程序之上。
它包含了用户登录，语言切换，转换到其他应用程序以及故障通知行等基本功能(插图4)。
541_01_01_Web_Client_cn_v8.005 Dürr Systems GmbH31 Seite(n)Paint and Assembly Systems插图 4:标题帧中的各个区域1 用户名2 用户登陆或注销的链接3 切换到起始页的按钮4 转换到其他应用程序或设备的区域转换按钮5 当前区域名称6 客户标志7 本地客户机的日期/时间 8 语言转换9 调用电子文档的帮助按钮 10 最后出现的故障的故障通知行内容帧内容帧包含了Eco EMOS真正的应用功能。
位于左侧的基本上是一个蓝条，光标移至该蓝条处即可打开菜单。
541_01_01_Web_Client_cn_v8.005Dürr Systems GmbH31 Seite(n)Paint and Assembly Systems插图 5:在进行表格式处理时，内容帧中的区域1 状态行：在此将显示处理功能所特有的状态信息，提示或报错。
2 所选择的处理功能名3在进行表格式处理时: 当前的过滤器设置（过滤器的简写）4 导航历史： 导航历史中将显示同一等级的HTML 页面中的当前位置，并链接到更高一级的页面中。
5 处理功能所特有的按钮6 标准按钮7 打开菜单的边框8 在进行表格式处理时: 结果表格 9: Toolbar with standard icons 10: Bar for starting the menu11:For tabular evaluations: Results table内容帧中常用的处理功能所特有的按钮 按钮的含义将通过相应的工具提示显示。
Eco EMOS EMOS 标标准按准按钮钮Eco EMOS 起起起页541_01_01_Web_Client_cn_v8.005 Dürr Systems GmbH31 Seite(n)Paint and Assembly Systems以以以以以以以以标Eco EMOS 在在在线关关Eco EMOS 信信根根根根根根根根根根根过过过过过过根理以过处ASCII-以文以文以以文文根理以过处以文以以文文Excel根理以过处PDF 以文以以文文根理以过处PDF 以文以以在根根根浏浏过Further icons其它的特殊按钮将在各自的模块表述中详细介绍。
以以根打过过过过成以转转转转转成成成转转转转周周周周周（位单：分钟）用户登陆和用户权限如果没有用户登录，“User name （用户名）”区域为空。
点击空白区域进行登录。
内容框变为不可见，登录对话框打开。
此处输入用户名和密码。
另外，也可以选择所需语言。
否则，将自动设置最后一次会话所用的语言。
登录后，显示用户名。
点击用户名，打开Dürr 安全对话框。
信息在当前会话中显示，还包括一个登录用户更改密码的按钮和一个登出按钮。
541_01_01_Web_Client_cn_v8.005 Dürr Systems GmbH31 Seite(n)Paint and Assembly Systems插图 6:用户登录和注销语言转换转换所有应用程序的语言切换都统一通过标题帧中的一个语言选择功能进行 (插图7)。
