PDMS常用命令

合集下载

PDMS常用命令

新建
q 查询类型
Q Type
q 查询可以生成的类型
Q List
q 生成
New (Type）
q 删除 (不能缩写)
Delete (Type）
命名
q 查询
q name q fullname
q 命名
Name /Newname
q 去掉命名
Unname
q 重新命名所有 Rename All
Ren all /100 /200
如Level
q 参考(Reference) 如Spref,Catref,Lstube,Ptref,Gmref
q 关键字(Word) 如Type,Purpose
q 位置(Position) 如Position,Hposition
q 方位(Orientation) 如Orientation
q 方向(Direction) 如HDirection
q 建立Pipe，指定等级
New Pipe /100-P- 2003-2.5A1-ST(1) Pspec /2.5A1 Ispec /IRWP Tspec /1X25
q 建立Branch，自动继承等级
New Branch /100-P-2003- 2.5A1-ST(1)/B1
Branch 头尾连接
q 分支头是PH，分支尾是 PT
q 组合命令,生成,拷贝,重命名
Set NEW EQUI /TEST-EQUI COPY * REN * /TEST-EQUI NEW EQUI /TEST-EQUI COPY * REN * /TEST-EQUI By E1000
鼠标选择
q 鼠标选择Id Cursor
Id@
q 鼠标选择关键点Id Ppoint

pdms常用命令

PDMS常用命令

1. 查询属性Q Att2. 查询类型Q Type3. 查询可以生成的类型Q List4. 清屏Alpha request clear5. 生成New （Type）6. 删除Delete （Type）7. 命名q name,q fullname, Name8. 去掉命名Unname9. 重新命名所有Rename All10. 锁定Lock ce11. 解锁Unlock ce,Unlock All12. 加入显示Add CE13. 自动显示到屏幕Auto CE14. 移去显示Remove CE,Remove All15. 标记Mark ce16. 移去标记UnMark ce ,UnMark All17. 精确定位At,Pos,Q pos,Q pos wrt /*18. 相对定位By19. 鼠标定位MOVE N Throu ID@,IDP@20. 导航Q Mem，First，Last，Next，Previous，Owner，End，Goto（Ref）,Same21. 重新排序，必须在Owner 级，Reorder 3 Before（After）122. 修改层次Include23. 名字记忆Setstar ，名字＊24. 拷贝New (Type) Copy Pre25. 组合命令NEW EQUI /TEST-EQUI COPY * REN * /TEST-EQUI26. 基本体连接Connect P1 TO IDP@27. 元件连接Conn 和Conn To Next28. 元件方向Dir N29. 强制连接Fconn30. 新建元件new elbo choose31. 保存Savework32. 最新设计Getwork33. 退出到Monitor，Quit34. 退出Pdms Finish35. 直接进入Design，d:\cadcentre\pdms11.4.sp1\pdms.bat SAM SAMPLE/SAMPLE /SAMPLE DESIGN36. 切换模块Design，Draft，Paragon，Isodraft37. 追踪程序执行过程$R6,退出追踪$R38. 追踪程序执行过程和变量的值Pmltrace on,退出pml trace off,在控制台显示39. 记录命令行内容log /filename$r6$r2003-7-2840. 文件输出File ／D:\output.txtOutput CEFile End41. 执行宏程序$m D:\output.txt42. 查询环境变量Q evar pdmsuser43. 辅助定位点Pin1 A T U100044. 关闭辅助定位点Pin1 Off45. 系统命令Syscommand ‘Dir’, 在控制台显示。

pdms常用命令

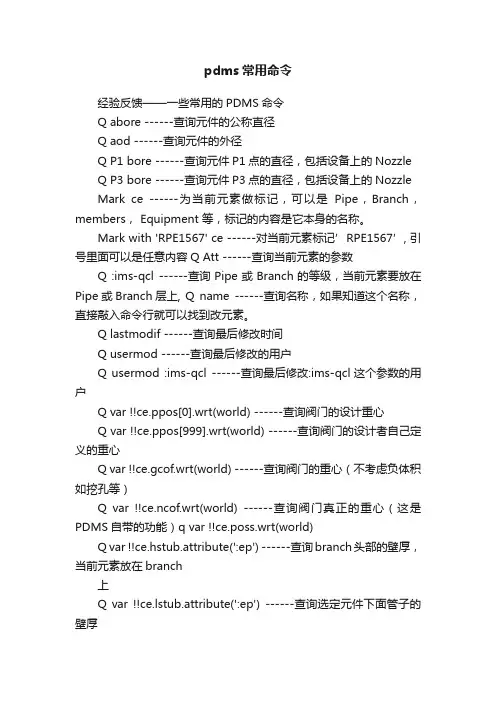

经验反馈——一些常用的PDMS命令Q abore ------查询元件的公称直径Q aod ------查询元件的外径Q P1 bore ------查询元件P1点的直径，包括设备上的NozzleQ P3 bore ------查询元件P3点的直径，包括设备上的NozzleMark ce ------为当前元素做标记，可以是Pipe，Branch，members， Equipment 等，标记的内容是它本身的名称。

Mark with 'RPE1567' ce ------对当前元素标记’RPE1567’, 引号里面可以是任意内容Q Att ------查询当前元素的参数Q :ims-qcl ------查询Pipe或Branch的等级，当前元素要放在Pipe或Branch层上, Q name ------查询名称，如果知道这个名称，直接敲入命令行就可以找到改元素。

Q lastmodif ------查询最后修改时间Q usermod ------查询最后修改的用户Q usermod :ims-qcl ------查询最后修改:ims-qcl这个参数的用户Q var !!ce.ppos[0].wrt(world) ------查询阀门的设计重心Q var !!ce.ppos[999].wrt(world) ------查询阀门的设计者自己定义的重心Q var !!ce.gcof.wrt(world) ------查询阀门的重心（不考虑负体积如挖孔等）Q var !!ce.ncof.wrt(world) ------查询阀门真正的重心（这是PDMS自带的功能）q var !!ce.poss.wrt(world)Q var !!ce.hstub.attribute(':ep') ------查询branch头部的壁厚，当前元素放在branch上Q var !!ce.lstub.attribute(':ep') ------查询选定元件下面管子的壁厚Q var !!ce.spref.attribute(':ep') 或 Q :ep of spref ------查询所选元件的壁厚上边的:ep可以换成其他的参数，如:de(外径)Q cllength ------查询branch的长度Q var !!ce.spref.attribute(':matiere')[1].name ------查询管道的材料Q spref ------查询元素的制造规格，比如，对于支吊架来说，得出的结果就可能是 spref /MDP/PR09-100Q :mtoarea ------查询安装分区信息Q p1 pos wrt world ------查询元件P1点坐标，例如预埋板Q pos wrt world ------查询元件在世界中的坐标Q poss wrt world ------查询Beam的头部的中心点坐标Q pose wrt world ------查询Beam的尾部的中心点坐标Q :mdsancref ------查询ATTA、STRU以及Anchor plate之间的链接关系Q :prop desc ------查询Beam截面信息Q Dtxr ------查询元件的catalogue详细参数Q Prop code ------查询支吊架的详细类型Q angle/radius ------查询弯头和三通的角度和半径Enhance ce col red ------对当前元素着色，也可以是green，pink , cyan等其他颜色Enhance ce transl >5 ------改透明度Add all within vol ce ------添加当前元素空间内的所有元素Add all STRU within vol ce 300 Col 4 ------添加当前元素周围300空间内的所有 STRU并以yellow显示，其中的STRU、 300和col 4是可变的参数Add ce auto ce ------添加当前元素并居中显示Add href cref ------添加branch头部和尾部相连的管道Add cref ------添加三通相连的管道Add all bran with :ims-ssno eq 'HRA_RPE_03' ------添加具有相同属性的管道,其中的:ims-ssno和HRA_RPE_03是可变参数Add all bran with matchw(:ims-ssno,'HRA_RPE_03') ------添加具有相同属性的管道add all bran with matchwild(:ims-ssno,'HRA_PTR_53') and Hbore gt 50 ------Aid text num 2 (name of owner) at at hpos of owner ------辅助标记，其中的num 2、name of owner和hpos of owner是可变参数，比如改成num 3、TSN、ce/p0等都可以。

PDMS工具命令集(命令行使用)

pdms常用命令

pdms常用命令经验反馈——一些常用的PDMS命令Q abore ------查询元件的公称直径Q aod ------查询元件的外径Q P1 bore ------查询元件P1点的直径，包括设备上的Nozzle Q P3 bore ------查询元件P3点的直径，包括设备上的Nozzle Mark ce ------为当前元素做标记，可以是Pipe，Branch，members， Equipment 等，标记的内容是它本身的名称。

Q lastmodif ------查询最后修改时间Q usermod ------查询最后修改的用户Q usermod :ims-qcl ------查询最后修改:ims-qcl这个参数的用户Q var !!ce.ppos[0].wrt(world) ------查询阀门的设计重心Q var !!ce.ppos[999].wrt(world) ------查询阀门的设计者自己定义的重心Q var !!ce.gcof.wrt(world) ------查询阀门的重心（不考虑负体积如挖孔等）Q var !!ce.ncof.wrt(world) ------查询阀门真正的重心（这是PDMS自带的功能）q var !!ce.poss.wrt(world)Q var !!ce.hstub.attribute(':ep') ------查询branch头部的壁厚，当前元素放在branch上Q var !!ce.lstub.attribute(':ep') ------查询选定元件下面管子的壁厚Q var !!ce.spref.attribute(':ep') 或 Q :ep of spref ------查询所选元件的壁厚上边的:ep可以换成其他的参数，如:de(外径)Q cllength ------查询branch的长度Q var !!ce.spref.attribute(':matiere')[1].name ------查询管道的材料Q spref ------查询元素的制造规格，比如，对于支吊架来说，得出的结果就可能是 spref /MDP/PR09-100Q :mtoarea ------查询安装分区信息Q p1 pos wrt world ------查询元件P1点坐标，例如预埋板Q pos wrt world ------查询元件在世界中的坐标Q poss wrt world ------查询Beam的头部的中心点坐标Q pose wrt world ------查询Beam的尾部的中心点坐标Q :mdsancref ------查询ATTA、STRU以及Anchor plate之间的链接关系Q :prop desc ------查询Beam截面信息Q Dtxr ------查询元件的catalogue详细参数Q Prop code ------查询支吊架的详细类型Q angle/radius ------查询弯头和三通的角度和半径Enhance ce col red ------对当前元素着色，也可以是green，pink , cyan等其他颜色Enhance ce transl >5 ------改透明度Add all within vol ce ------添加当前元素空间内的所有元素Add all STRU within vol ce 300 Col 4 ------添加当前元素周围300空间内的所有STRU并以yellow显示，其中的STRU、300和col 4是可变的参数Add ce auto ce ------添加当前元素并居中显示Add href cref ------添加branch头部和尾部相连的管道Add cref ------添加三通相连的管道Add all bran with :ims-ssno eq 'HRA_RPE_03' ------添加具有相同属性的管道,其中的:ims-ssno和HRA_RPE_03是可变参数Add all bran with matchw(:ims-ssno,'HRA_RPE_03') ------添加具有相同属性的管道add all bran with matchwild(:ims-ssno,'HRA_PTR_53') and Hbore gt 50 ------Aid text num 2 (name of owner) at at hpos of owner ------辅助标记，其中的num 2、name of owner和hpos of owner是可变参数，比如改成num 3、TSN、ce/p0等都可以。

PDMS常用命令汇总

查询查询属性 Q Att 查询类型 Q Type 查询可以生成的类型 Q List 查询环境变量 Q evar pdmsuser 清屏命令行清屏 Alpha request clear 新建生成 New (Type）删除 Delete (Type）命名查询 q name q fullname 命名 Name /Newname 去掉命名 Unname 重新命名所有 Rename All Ren all /100 /200 锁定查询 Q Lock 锁定 Lock ce 解锁 Unlock ce Unlock All 显示加入显示 Add CE 自动显示到屏幕中央 Auto CE 移去显示 Remove CE Remove All
P0 P0 定位点与参照物的外轮廓定位 Infront,Behind 定位点沿轴线与参照物的外轮廓定位 – DIST 30 INFRONT /WALL – DIST 125 BEHIND ID@ 定位点与参照物的外轮廓定位 Onto,Under 定位点与参照物的外轮廓垂直方向定位 – DIST 35 ONTO /BEAM – DIST 125 UNDER IDP @ 外轮廓定位 Clearance 元件外轮廓定位 Clea 500 管底定位 Bop 管底和管顶 Bop/Top – Bop Onto Id@ – Bop 50 Onto Id@ Branch 头尾定位利用最后一个元件 CONN PT TO LAST MEM POS PT DISTANCE 1000 综合实例自动生成放空阀综合实例新建 Branch New Bran 连接 Branch Head Conn PH to ID@ 流向 For 设置自动连接 Choose AutoConnect On 第一个螺纹短节 New Ftub choose All 螺纹放空阀 New Valv choose All 第二个螺纹短节 New Ftub choose All 返回 Branch Bran Branch 收尾 Conn PT to Last mem

02 PDMS 常用命令

PDMS管道建模常用命令
▼ 改变方向Dir
– 改变方向，同时修改Angle属性 Dir E
2005-3-25
14
14
PDMS管道建模常用命令
– 改变P3点的方向
• Dir And P3 Is U45E
2005-3-25
PDMS管道建模常用命令
▼ 元件绕轴旋转Orientate
– 一般用于旋转P3点 Ori And P3 Is Up
PDMS管道建模常用命令
11
11
PDMS管道建模常用命令
▼ 新建Pipe，Branch
– 建立Pipe，指定等级 New Pipe /100-P-2003-2.5A1-ST(1) Pspec /2.5A1 Ispec /IRWP Tspec /1X25
– 建立Branch，自动继承等级 New Branch /100-P-2003-2.5A1-ST(1)/B1
2005-3-25
PDMS管道建模常用命令
▼ Branch 头尾连接
– 分支头是PH，分支尾是PT • CONN PH TO /1205-N5 (/1205-N5 is a Nozzle) • CONN PT TO LAST MEM • CONN PT TO /100-A8/T2 (/100-A8/T2 is a TEE) • CONN PT TO P4 OF /VF205 (/VF205 is a VFWA.) • CONN PH TO PT OF /100-A8/1 (/100-A8/1 is another Branch) • CONN PH TO ID NOZZ@
– 基本体连接 Connect P1 TO IDP@
PDMS常用命令
▼ 保存
– 保存 Savework
