关于风机电机功率选择的说明
关于风机电机功率选择的说明：
致：
1、系统使用风量：40万m3/h；
2、因焦化粉尘摩啄力较强，真密度较大，极易在管道内沉积堵塞管道；风机选型充分考虑
尘管道堵塞问题，水平管流速为22~24m/s，垂直风管流速为18~20m/s；
3、风机选型充分考虑海拔对风机性能的影响，在达钢地区使用风压保证值不低于5000Pa；
4、计算方法：（计算方式见：附加2.）
N（所需功率）=（Q×P÷1000×η×3600×0.98）×1.15
=（400000×5000÷1000×0.83×3600×0.98）×1.15
=（200 0000 0000÷2928240）×1.15
=726.786×1.15
=785.55（kw）
0.98—风机机械效率；1.15—电机储备系数；0.78—经计算所得电机内效率（温度50℃；风压保证值5000Pa）；
根据风机选型手册计算所需功率为：785.55kw，电机考虑100kw左右的储备功率，故选用900kw电机，
5、依据我方对焦化筛焦楼的治理经验，如风机电机功率选择太小，控制风量风压太小，管
道流速不能控制粉尘悬浮，又粉尘摩啄力较强，真密度较大，极易在管道内沉积堵塞管道，布袋的透气性降低，除尘器阻力增大，导致系统不能有效收尘。
6、正常工作时风机电机输出功率应在600kw左右，由我们选择的为变频调速电机及变频控
制工作方式（0 Hz～120 Hz可调），本身就具备了节能的目的，并不比小功率电机多耗能，反而具备了在管道粉尘沉积布袋除尘器阻力增大时可有效控制和调节等优越功能。
7、电机功率的增大，增加的投资成本是有我方承担的，不增加用户的投资成本的前提下具
备了储能、扩容等优点。
2012年4月23日
附件01.
根据风量进行管网布置
主管直径为：φ2500，各支管上设置电动阀门来调节各吸尘罩风量和平衡各支段管路风量、阻力。
由于引风总管呈水平布置，部分吸尘罩不同时工作，风机变频调速后风管中的风量有所变化（阀门开度、开、闭与风机控制连锁），充分考虑尘管道堵塞问题，水平管流速为22~24m/S，垂直风管流速为18~20m/S。
风机、电机
根据风量：Q=385000m3/h，系统阻力：ΔP=2338.25Pa的要求选风机的流量和风压：Qf=K1·K2·Q
式中K1为风管漏风附加系数 K1=1.10
K2为除尘器漏风附加系数 K2=1.05
则Qf=444675m3/h
Hf=(K3ΔP1+ΔP2)·K4
式中ΔP1为管路系统助力ΔP1=2338.25Pa
ΔP2为除尘器助ΔP2=1500Pa
K3为管路附加系数K3=1.05
K4为风机质量附加系数K4=1.05
则Hf=4152Pa
由于烟气温度t=>80℃<120℃
故选用G5-51No26.5F型锅炉引风机
根据系统处理风量与系统阻损，选择相应的风机，并匹配在风机高效区；根据风机特性曲线,合理匹配管网阻力与风机最佳工作点。
根据风量、风压要求拟选用G5-51No26.5F型风机，其性能参数为（t<120℃状态下）: G5-51No26.5F
Q：445000m3/h
H：5000Pa
n：960r/min
电机：N=1000KW
经温度校核满足设计要求:
附件02.
电机与水泵功率选择修订稿
电机与水泵功率选择 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
电机功率一般为泵功率的~倍。 用电机提升60KG重的货物以min的速度提升。我计算出来的电机功率为 电机功率计算公式可以参考下式： P= F×v÷60÷η 公式中 P 功率 (kW) ，F 牵引力 (kN)，v 速度 (m/min) ,η的效率，一般左右。 例如本例中如果取η=, k=； F=60×=588(N)=(KN) P=F×v÷60÷η×k =×÷60÷× =(KW) 由于货物重量轻，提升速度慢，用以上电机足够。可以选大些。 要用电机带动小车，小车在轨道上行驶，不知电机的功率要选多大的，可以假设小车加载荷的质量为40吨，行驶速度为60m/min，行驶轨道为钢轨， 计算公式可以参考下式： P= F×v÷60÷η 公式中 P(kW) ，F(kN)，v 速度(m/min) ,η的效率，一般左右。 在匀行时F 等于小车在轨道上运动时的，F=μG , μ是，与和的状态有关； G = 400kN （40 吨）。 启动过程中小车从静止加速到最高速，还需要另一个加速的力， F = ma, m是小车和负载的总质量，a 是，要求越短，a 越大，F 也越大。 所以还要加上这一部分。可以把上面考虑计算出的乘一个系数 k （可取～2倍）作为总。k 越大，加速能力越强。
例如本例中如果取η=, μ=, k=，则 P= F×v÷60÷η×k = ×400 ×60 ÷60 ÷ × = kW 顺便说一下，质量较大的物体加速过程可能较长，还要考虑采用什么，什么样的启动方式。 这句话帮我修改一下“每个电机的kW额定值将超过驱动设备在负荷点时所吸收功率的至少10％，它也将超过驱动设备在所有其它可能的操作条件下吸收功率的至少5％。对于作为变速驱动操作的电机，在本运算中所使用的kW额定值将为允许减少冷却增加损失所需的电机降低额定值后的标称kW额定值。 电机功率应根据机械所需要的功率来选择，使电动机在额定负载下运行P=F。V/ 1000 F—拉力（N），线速度---V（M/S） P1=P/N1N2 N1—生产机械效率 N2—电动机效率 在实际工作中判断匹配合理，电机动行测得工作电流与电机铭牌额定电流相差不大，则选择合理。 电动机功率与转矩 P=TN/9550 T—电机输出转矩 Nm N—电机额定转速r/mim 机械功率 P=TN/97500 T—转矩克/cm N—转速r/mim 伺服电机 ：
电机常用计算公式和说明
电机电流计算： 对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流 当电机星接时：线电流＝相电流；线电压＝根号3相电压。三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏 当电机角接时：线电流＝根号3相电流；线电压＝相电压。绕组是直接接380的，导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号三UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 极对数与扭矩的关系 n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。所以在选用电机时，考虑负载需要多大的起动扭距。 异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。 直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。 扭矩公式 T=9550*P输出功率/N转速 导线电阻计算公式： 铜线的电阻率ρ＝0.0172， R＝ρ×L/S (L＝导线长度，单位：米，S＝导线截面，单位：m㎡) 磁通量的计算公式： B为磁感应强度,S为面积。已知高斯磁场定律为：Φ=BS 磁场强度的计算公式：H = N × I / Le 式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。 磁感应强度计算公式：B = Φ/ (N × Ae)B=F/IL u磁导率 pi=3.14 B=uI/2R 式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。 感应电动势 1)E＝nΔΦ/Δt（普适公式）｛法拉第电磁感应定律，E：感应电动势(V)，n：感应线圈匝数，ΔΦ/Δt:磁通量的变化率｝ 磁通量变化率=磁通量变化量/时间磁通量变化量=变化后的磁通量-变化前的磁通量 2)E＝BLV垂(切割磁感线运动)｛L:有效长度(m)｝ 3)Em＝nBSω（交流发电机最大的感应电动势）｛Em:感应电动势峰值｝ 4)E＝BL2ω/2（导体一端固定以ω旋转切割）｛ω:角速度(rad/s)，V:速度(m/s)｝
如何根据电动机的功率选择空开、接触器和热保护器
如何根据电动机的功率选择空开、接触器和热保护器？ 1.空气开关的选择： 1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。 （2）断路器的短路整定电流应躲过线路的正常工作启动电流。（大概有30%的设计者注意到了这一条）。（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。 （4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。 （5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。（大概有1%的设计者注意到了这一条）。 2.接触器的选择： 1)选择接触器的类型： 根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。 (2)选择接触器主触头的额定电压： 应等于或大于负载的额定电压。 (3)选择接触器主触头的额定电流： 被选用接触器主触头的额定电流应不小于负载电路的额定电流。也可根据所控制的电动机最大功率进行选择。如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。 (4)根据控制电路要求确定吸引线圈工作电压和辅助触点容量： 如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V或220V。如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。直流接触器线圈的额定电压应视控制回路的情况而定。而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。如果将交流电压的线圈加上直流电压，则因电阻太小，电流太大，会烧坏线圈。
怎样正确选择电动机的功率
怎样正确选择电动机的功率? 来源：电动车高速电机,高速无刷电机,电动车配件-宁波市鄞州恒泰机电有限公司 电动机的功率．应根据生产机械所需要的功率来选择，尽量使电动机在额定负载下运行。选择时应注意以下两点：(1＞如果电动机功率选得过小．就会出现“小马拉大车”现象，造成电动机长期过载．使其绝缘因发热而损坏．甚至电动机被烧毁。 (2)如果电动机功率选得过大．就会出现“大马拉小车”现象．其输出机械功率不能得到充分利用，功率因数和效率都不高，不但对用户和电网不利。而且还会造成电能浪费。 要正确选择电动机的功率，必须经过以下计算或比较： (1)对于恒定负载连续工作方式，如果知道负载的功率(即生产机械轴上的功率)Pl(kw)．可按下式计算所需电动机的功率 P(kw)：P=P1/n1n2式中n1为生产机械的效率；n2为电动机的效率。即传动效率。 按上式求出的功率，不一定与产品功率相同。因此．所选电动机的额定功率应等于或稍大于计算所得的功率。 例：某生产机械的功率为3．95kw．机械效率为70％、如果选用效率为0．8的电动机，试求该电动机的功率应为多少
kw? 解:P=P1/ n1n2=3.95/0.7*0.8=7.1kw 由于没有7．1kw这—规格．所以选用7．5kw的电动机。(2)短时工作定额的电动机．与功率相同的连续工作定额的电动机相比．最大转矩大，重量小，价格低。因此，在条件许 可时，应尽量选用短时工作定额的电动机。 (3)对于断续工作定额的电动机，其功率的选择、要根据负载持续率的大小，选用专门用于断续运行方式的电动机。负载持续串Fs％的计算公式为 FS％＝tg/(tg+to)×100％式中tg为工作时间，t。为停止时间min；tg十to为工作周期时间min。 此外．也可用类比法来选择电动机的功率。所谓类比法。就是与类似生产机械所用电动机的功率进行对比。具体做法是：了解本单位或附近其他单位的类似生产机械使用多大功率的电动机，然后选用相近功率的电动机进行试车。试车的目的是验证所选电动机与生产机械是否匹配。验证的方法是：使电动机带动生产机械运转，用钳形电流表测量电动机的工作电流，将测得的电流与该电动机铭牌上标出的额定电流进行对比。如果电功机的实际工作电流与铭脾上标出的额定电流上下相差不大．则表明所选电动机的功率合适。如果电动机的实际工作电流比铭牌上标出的额定电流低70％左右．则表明电动机的功率选得过大(即“大马拉
电机功率计算公式
电机功率计算公式 选用的电机功率：N=（Q/3600）*P/（1000*η）*K 其中风量Q单位为m3/h，全压P单位为Pa，功率N单位为kW，η风机全压效率(按风机相关标准，全压效率不得低于0.7,实际估算效率可取小些,也可以取0.6,小风机取小值,大风机取大值)，K为电机容量系数,参见下表。 1、离心风机 2、轴流风机：1.05-1.1，小功率取大值，大功率取小值。 选用的电机功率N=（Q/3600）*P/（1000*η）*K 风机的功率P（KW）计算公式为P=Q*p/（3600*1000*η0* η1） Q—风量，m3/h； p—风机的全风压，Pa； η0—风机的内效率，一般取0.75~0.85，小风机取低值、大风机取
高值。 η1—机械效率： 1、风机与电机直联取1； 2、联轴器联接取0.95~0.98； 3、用三角皮带联接取0.9~0.95； 4、用平皮带传动取0.85。 如何计算电机的电流： I=（电机功率/电压）*c 功率单位为KW 电压单位：KV C：0.76（功率因数0.85和功率效率0.9乘积）
解释一下风机轴功率计算公式：N=QP/1000*3600*0.8*0.98 Q是流量，单位为m3/h，p是全风压，单位为Pa(N/m2)。 注意：功率的基本单位是W，在动力学中，W=N.m/s。 QP的单位为N.m/h=W*3600。 风机轴功率一般用kW表示。 1000是将W换算为kW。 3600将小时换算为秒。 上述计算获取的是风机本身的输出功率，风机轴功率是指风机的输入功率，也等于电机的输出功率。风机输出功率除以转换效率就是风机的轴功率。 0.8是风机内效率估计值。 0.98是机械效率估计值。
电机功率的正确选择
电机功率的正确选择 电机的功率．应根据生产机械所需要的功率来选择，尽量使电机在额定负载下运行。选择时应注意以下两点： (1＞如果电机功率选得过小．就会出现“小马拉大车”现象，造成电机长期过载．使其绝缘因发热而损坏．甚至电机被烧毁。 (2)如果电机功率选得过大．就会出现“大马拉小车”现象．其输出机械功率不能得到充分利用，功率因数和效率都不高(见表)，不但对用户和电网不利。而且还会造成电能浪费。 要正确选择电机的功率，必须经过以下计算或比较： (1)对于恒定负载连续工作方式，如果知道负载的功率(即生产机械轴上的功率)Pl(kw)．可按下式计算所需电机的功率P(kw)： P=P1/n1n2 式中n1为生产机械的效率；n2为电机的效率。即传动效率。按上式求出的功率，不一定与产品功率相同。因此．所选电机的额定功率应等于或稍大于计算所得的功率。 例：某生产机械的功率为3．95kw．机械效率为70％、如果选用效率为0．8的电机，试求该电机的功率应为多少kw? 解:P=P1/ n1n2=3.95/0.7*0.8=7.1kw 由于没有7．1kw这—规格．所以选用7．5kw的电动机。 (2)短时工作定额的电机．与功率相同的连续工作定额的电动机相比．最大转矩大，重量小，价格低。因此，在条件许可时，应尽量选用短时工作定额的电机。 (3)对于断续工作定额的电机，其功率的选择、要根据负载持续率的大小，选用专门用于断续运行方式的电机。负载持续串Fs％的计算公式为FS％＝tg/(tg+to)×100％式中tg为工作时间，t。为停止时间min；tg十to为工作周期时间min。 此外．也可用类比法来选择电机的功率。所谓类比法。就是与类似生产机械所用电机的功率进行对比。具体做法是：了解本单位或附近其他单位的类似生产机械使用多大功率的电机，然后选用相近功率的电机进行试车。试车的目的是验证所选电机与生产机械是否匹配。验证的方法是：使电机带动生产机械运转，用钳形电流表测量电动机的工作电流，将测得的电流与该电机铭牌上标出的额定电流 进行对比。如果电机的实际工作电流与铭脾上标出的额定电流上下相差不大．则表明所选电机的功率合适。如果电机的实际工作电流比铭牌上标出的额定电流低70％左右．则表明电机的功率选得过大(即“大马拉小车”应调换功率较小的电动机。如果测得的电机工作电流比铭牌上标出的额定电流大40％以上．则表明电动机的功率选得过小(即"小马拉大车")，应调换功率较大的电机. 表: 负载情况空载1/4负载1/2负载3/4负载满载 功率因数0.2 0.5 0.77 0.85 0.89 效率0 0.78 0.85 0.88 0.895
电机的耗电量的公式计算
电机的耗电量的公式计 算 -CAL-FENGHAI.-(YICAI)-Company One1
电机的耗电量以以下的公式计算：耗电度数=(根号3）X 电机线电压 X 电机电流 X 功率因数) X 用电小时数/1000 电机的额定功率是750W，采用星形接法，接在三相380伏的电源上，用变频器监测电流是1.1A；我又用钳形电流表进行测量，测得每相电流为1.1A，这就说明变频器和钳形电流表测得的电流是一致的。因为电机是星形接法，线电压是相电压的倍，线电流等于相电流，电机实际消耗的功率：380×× = 724 W，这样电机实际消耗的功率就接近于电机的额定功率。如果电机是三角形接法，线电压等于相电压，线电流是相电流的倍，电机实际消耗功率的计算是一样的。 这就说明：三相交流电机实际消耗的功率就等于线电压 × 线电流。 电机额定功率为450kW，功率因数为，电机效率为％，现运行中发现电流为40A，电压为6000V，那么怎么正确计算电机的各项功率以及电机有功及无功的损耗 高压电机一般为三相电机. 视在功率=×6000×40= 有功功率 =×6000×40×= 无功功率=(视在功率平方减有功功率平方开根二次方) 有功损耗=有功功率×%)=×= 无功损耗=无功功率×%)=×= 注明:
电机不运行于额定状况,效率及功率因数是有偏差的,上述数值只能为理论值,可能与实际会有点小偏差。 因为铭牌上所标的额定功率是电机能输出的机械功率，所以不等于电压和电流的乘积就象一个10KW的电动机，他能输出的机械功率是10KW，但它所消耗的电功率要大于10KW，三相电动机的功率计算公式：P=*U*I*cosΦ . 三相异步电动机功率因数 异步电动机的功率因数不是一个定数，它与制造的质量有关，还与负载率的大小有关。为了节约电能，国家强制要求电机产品提高功率因数，由原来的到提高到了现在的到，但负载率就是使用者掌握的，就不是统一的了。过去在电机电流计算中功率因数常常取，现在也常常是取。 2.实际功率和额定功率 三相异步电动机的功率计算公式就是*线电压*线电流*功率因数。那你的实际电压是395V，实际电流是140A，那么它的实际功率就是： *395*140*=81kw 如果是空载，功率因数还要小，功率也就还要少，消耗电能也就少。
电动机功率的选择
范例(1)TOP
负荷系数表负荷条件TOP 如何选择电机的计算公式 范例(2)TOP
电动机扭距计算 电机的“扭矩”，单位是N?m（牛米） 计算公式是T=9549 * P / n 。 P是电机的额定（输出）功率单位是千瓦（KW） 分母是额定转速n 单位是转每分(r/min) P和n可从电机铭牌中直接查到。 如果没有时间限制1000W的电动机可以拖动任何重量的物体 1.1KW的电机输出扭矩为7.2N*m，要是不经过减速要提升1T的东西是不可能的。很简单的道理你可以用P=FV/1000计算出你可以达到的最大升降速度，这里要根据你的传动装置考虑效率进去。F 单位是N，V单位是m/s，P千瓦。注意单位换算。计算下来最大升降速度为0.11m/s。 电动机的名牌上有功率P，有转速n，有功率因数cosφ一般为0.85-0.9左右，设效率为η一般为0.9左右， 设电机扭矩T 则，T=9550*P/n T---扭矩Nm P--功率KW n---转速r/min Tsav=0.5T(Ts+Tcr), Tsav：平均启动扭矩。Ts最初启动扭矩。Tcr：牵入扭矩。 电机负荷的计算方法 一、计算折合到电机上的负载转矩的方法如下： 1、水平直线运动轴： 9.8*μ·W·PB TL= 2π·R·η(N·M) 式PB：滚珠丝杆螺距(m) μ：摩擦系数 η：传动系数的效率 1/R：减速比 W:工作台及工件重量(KG) 2、垂直直线运动轴： 9.8*(W-WC)PB
TL= 2π·R·η(N·M) 式WC：配重块重量(KG) 3、旋转轴运动： T1 TL= R·η(N·M) 式T1：负载转矩(N·M) 二：负载惯量计算 与负载转矩不同的是，只通过计算即可得到负载惯量的准确数值。不管是直线运动还是旋转运动，对所有由电机驱动的运动部件的惯量分别计算，并按照规则相加即可得到负载惯量。由以下基本公式就能得到几乎所有情况下的负载惯量。 1、柱体的惯量 D(cm) L(cm) 由下式计算有中心轴的圆柱体的惯量。如滚珠丝杆，齿轮等。 πγD4L (kg·cm·sec2)或πγ·L·D4(KG·M2) JK= 32*980 JK= 32 式γ：密度(KG/CM3) 铁：γ〧7.87*10-3KG/CM3=7.87*103KG/M3 铝：γ〧2.70*10-3KG/CM3=2.70*103KG/M3 JK：惯量(KG·CM·SEC2)(KG·M2) D：圆柱体直径(CM)·(M) L：圆柱体长度(CM )·(M) 2、运动体的惯量 用下式计算诸如工作台、工件等部件的惯量 W PB 2 JL1= 980 2π(KG·CM·SEC2) PB 2 =W 2π(KG·M2) 式中：W：直线运动体的重量(KG) PB：以直线方向电机每转移动量(cm)或(m) 3、有变速机构时折算到电机轴上的惯量 1、电机 Z2 J JO Z1 KG·CN：齿轮齿数 Z1 2 JL1= Z2 *J0 (KG·CM·SEC2)(KG·M2) 三、运转功率及加速功率计算 在电机选用中，除惯量、转矩之外，另一个注意事项即是电机功率计算。一般可按下式求得。 1、转功率计算 2π·Nm·TL P0= 60 (W) 式中：P0：运转功率(W) Nm：电机运行速度(rpm) TL：负载转矩(N·M) 2、速功率计算

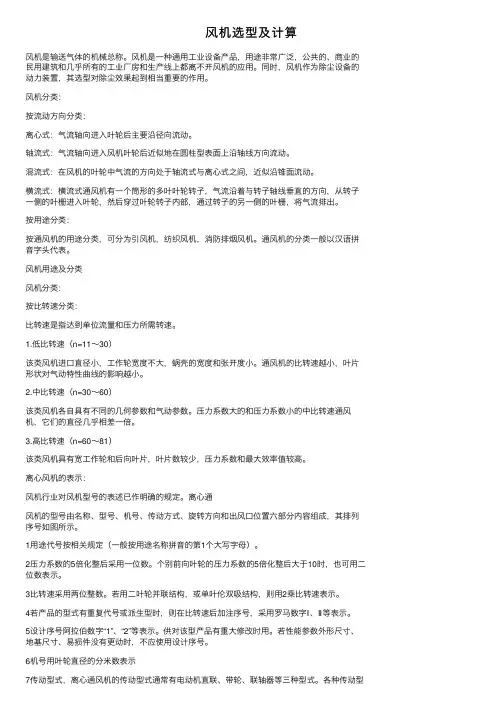

风机参数计算(精)
风机常识-风机知识 风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。风机分类及用途： 透平式风机--通过旋转叶片压缩输送气体的风机。 容积式风机—用改变气体容积的方法压缩及输送气体机械。 离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。 轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。 混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。 横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。 (以绝对压力计 通风机—排气压力低于112700Pa ； 鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa 以上； (在标准状
低压离心通风机：全压P ≤1000Pa 中压离心通风机：全压P=1000~5000Pa 高压离心通风机：全压P=5000~30000Pa 低压轴流通风机：全压P ≤500Pa 高压轴流通风机：全压P=500~5000Pa 一般通风机全称表示方法 型式和品种组成表示方法 压力:离心通风机的压力指升压（相对于大气的压力）, 即气体在风机内压力的升高值或者该风机进出口处气体压力之差。它有静压、动压、全压之分。性能参数指全压（等于风机出口与进口总压之差）, 其单位常用Pa 、KPa 、mH2O 、 mmH2O 等。 流量:单位时间内流过风机的气体容积, 又称风量。常用Q 来表示, 常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。(有时候也用到“质量流量”即单位时间内流过风机的气体质量, 这个时候需要考虑风机进口的气体密度, 与气体成份, 当地大气压, 气体温度, 进口压力有密切影响, 需经换算才能得到习惯的“气体流量”。 转速：风机转子旋转速度。常以n 来表示、其单位用r/min(r表示转速，min 表示分钟。
电机功率计算公式
电机功率计算公式 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
一，电机额定功率和实际功率的区别 是指在此数据下电机为最佳工作状态。 额定电压是固定的，允许偏差10%。 电机的实际功率和实际电流是随着所拖动负载的大小而不同； 拖动的负载大，则实际功率和实际电流大； 拖动的负载小，则实际功率和实际电流小。 实际功率和实际电流大于额定功率和额定电流，电机会过热烧毁； 实际功率和实际电流小于额定功率和额定电流，则造成材料浪费。 它们的关系是： 额定功率=额定电流IN*额定电压UN*根3*功率因数 实际功率=实际电流IN*实际电压UN*根3*功率因数 二，280KW水泵电机额定电流和启动电流的计算公式和相应规范出处 (1)280KW电机的电流与极数、功率因素有关一般公式是：电流＝((280KW/380V)0.8.5机的电流怎么算 答：⑴当电机为单相电机时由P=UIcosθ得：I=P/Ucosθ,其中P为电机的额定功率，U为额定电压，cosθ为功率因数； ⑵当电机为三相电机时由P=√3×UIcosθ得：I=P/(√3×Ucosθ),其中P为电机的额定功率，U为额定电压，cosθ为功率因数。 功率因数
在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号 cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。功率因数是电力系统的一个重要的技术数据。功率因数是衡量电气设备效率高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。所以，供电部门对用电单位的功率因数有一定的标准要求。 (1) 最基本分析：拿设备作举例。例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。在这个例子中，功率因数是 (如果大部分设备的功率因数 小于时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。功率因数是马达效能的计量标准。 (2) 基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。功率因数是有用功与总功率间的比率。功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。 (3) 高级分析：在感性负载电路中，电流波形峰值在电压波形峰值之后发生。两种波形峰值的分隔可用功率因数表示。功率因数越低，两个波形峰值则分隔越大。保尔金能使两个峰值重新接近在一起，从而提高系统运行效率。 对于功率因数改善
风机的电机功率如何确定
风机电机功率计算公式： 选用的电机功率N=（Q/3600）*P/（1000*η）*K其中风量Q单位为m3/h，全压P单位为Pa，功率N单位为kW，η风机全压效率(按风机相关标准，全压效率不得低于0.7,实际估算效率可取小些,也可以取0.6,小风机取小值,大风机取大值)，K为电机容量系数,参见下表。 1、离心风机 功率KW 一般用灰尘高温 小于0.5 1.5 1.2 1.3 0.5-1 1.4 1-2 1.3 2-5 1.2 大于5 1.1-1.15 2、轴流风机：1.05-1.1，小功率取大值,大功率取小值 选用的电机功率N=（Q/3600）*P/（1000*η）*K 风机的功率P（KW）计算公式为P=Q*p/（3600*1000*η0* η1） Q—风量，m3/h； p—风机的全风压，Pa； η0—风机的内效率，一般取0.75~0.85，小风机取低值、大风机取高值 η1—机械效率，1、风机与电机直联取1；2、联轴器联接取0.95~0.98；3、用三角皮带联接取0.9~0.95；4、用平皮带传动取0.85 如何计算电机的电流： I=（电机功率/电压）*c 功率单位为KW 电压单位：KV C：0.76（功率因数0.85和功率效率0.9乘积） 解释一下风机轴功率计算公式N=QP/1000*3600*0.8*0.98 Q是流量，单位为m^3/h，p是全风压，单位为Pa(N/m^2)。 注意：功率的基本单位是W，在动力学中，W=N.m/s。 QP的单位为N.m/h=W*3600。 风机轴功率一般用kW表示。 1000是将W换算为kW。 3600将小时换算为秒。
上述计算获取的是风机本身的输出功率，风机轴功率是指风机的输入功率，也等于电机的输出功率。风机输出功率除以转换效率就是风机的轴功率。 0.8是风机内效率估计值。 0.98是机械效率估计值。
电机功率计算公式
电机： 电机（英文：Electric machinery，俗称“马达”）是指依据电磁感应定律实现电能转换或传递的一种电磁装置。 电机在电路中是用字母M（旧标准用D）表示，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机在电路中用字母G表示，它的主要作用是利用机械能转化为电能。 电机功率计算公式： 电机功率算公式： 1、三相：P＝1.732×UI×cosφU是线电压，某相电流。 当电机电压是380伏时，可以用以下的公式计算： 电机功率=根号3*0。38*电流*0。8 将1千瓦代入上式，可以得到电流等于1.9A。 2、P=F×v÷60÷η 公式中P功率(kW)，F牵引力(kN)，v速度(m/min)，η传动机械的效率，一般0.8左右。 本例中如果取η=0.8,μ=0.1,k=1.25，则： P=F×v÷60÷η×k=0.1×400×60÷60÷0.8×1.25=62.5 kW 电机电流计算公式： 单相电机电流计算公式 I=P/(U*cosfi) 例如：单相电压U=0.22KV，cosfi=0.8则I=P/(0.22*0.8)=5.68P 三相电机电流计算公式
I=P/(1.732*U*cosfi) 例如：三相电压U=0.38KV，cosfi=0.8则 I=P/(1.732*0.38*0.8)=1.9P 根据经验220V:KW/6A、380V:KW/2A、660V:KW/1.2A、3000V:4KW/1A 功率包括电功率、机械功率。电功率又包括直流电功率、交流电功率和射频功率；交流功率又包括正弦电路功率和非正弦电路功率；机械功率又包括线位移功率和角位移功率，角位移功率常见于电机输出功率；电功率还可分为瞬时功率、平均功率（有功功率）、无功功率、视在功率。在电学中，不加特殊声明时，功率均指有功功率。在非正弦电路中，无功功率又可分为位移无功功率，畸变无功功率，两者的方和根称为广义无功功率。 功率可分为电功率，力的功率等。故计算公式也有所不同。 功率功率电功率计算公式：P=W/t=UI； 在纯电阻电路中，根据欧姆定律U=IR代入P=UI中还可以得到：P=I2R=(U2)/R 在动力学中：功率计算公式：1.P=W/t（平均功率）2.P=FV；P=Fvcosα（瞬时功率） 因为W=F（F力）×S（s位移）（功的定义式），所以求功率的公式也可推导出P=F·v：P=W/t=F*S/t=F*V（此公式适用于物体做匀速直线运动）
关于风机电机功率选择的说明
关于风机电机功率选择的说明： 致： 1、系统使用风量：40万m3/h； 2、因焦化粉尘摩啄力较强，真密度较大，极易在管道内沉积堵塞管道；风机选型充分考虑 尘管道堵塞问题，水平管流速为22~24m/s，垂直风管流速为18~20m/s； 3、风机选型充分考虑海拔对风机性能的影响，在达钢地区使用风压保证值不低于5000Pa； 4、计算方法：（计算方式见：附加2.） N（所需功率）=（Q×P÷1000×η×3600×0.98）×1.15 =（400000×5000÷1000×0.83×3600×0.98）×1.15 =（200 0000 0000÷2928240）×1.15 =726.786×1.15 =785.55（kw） 0.98—风机机械效率；1.15—电机储备系数；0.78—经计算所得电机内效率（温度50℃；风压保证值5000Pa）； 根据风机选型手册计算所需功率为：785.55kw，电机考虑100kw左右的储备功率，故选用900kw电机， 5、依据我方对焦化筛焦楼的治理经验，如风机电机功率选择太小，控制风量风压太小，管 道流速不能控制粉尘悬浮，又粉尘摩啄力较强，真密度较大，极易在管道内沉积堵塞管道，布袋的透气性降低，除尘器阻力增大，导致系统不能有效收尘。 6、正常工作时风机电机输出功率应在600kw左右，由我们选择的为变频调速电机及变频控 制工作方式（0 Hz～120 Hz可调），本身就具备了节能的目的，并不比小功率电机多耗能，反而具备了在管道粉尘沉积布袋除尘器阻力增大时可有效控制和调节等优越功能。 7、电机功率的增大，增加的投资成本是有我方承担的，不增加用户的投资成本的前提下具 备了储能、扩容等优点。 2012年4月23日
选择电动机功率的技巧
选择电动机功率时的技巧 （1）电机一般设计在海拔不超过1000m，环境空气温度不超过40℃的地点运行。 （2）电机在额外电压变化±5%以内时，可以按额定定率连续运行。如果电压变动超过±5%时，则应按制造厂的规定或试验结果限制负载。 （3）运行中电机的温升应遵照制造厂的规定，缺乏此相资料时，可参照表1-1的规定。 表1-1用空气冷却的电机的温升限值 项号电机的部件A级绝缘E级绝缘B级绝缘F级绝缘H级绝缘 温度计法电阻法温度计法电阻法 温度计法电阻法温度计法电阻法温度计法电阻法 1 中小型电机的交流绕组50 60 65 75 70 80 85 100 105 125 2 直流励磁的磁场绕组（第4相和第5相除外）50 60 65 75 70 80 85 100 105 125
3 有换项器的电枢绕组50 60 65 75 70 80 85 100 105 125 4 补偿绕组和多层低电阻磁场绕组60 60 7 5 75 80 80 100 100 125 125 5 裸露的单层绕组65 65 80 80 90 90 110 110 135 135 6 永久短路的绝缘绕组60 — 75 — 80 — 100 — 125 — 7 永久短路的无绝缘绕组其温度不应使邻近的绝缘有损坏的危险数值 8 不与绕组接触的铁芯及其他部件 9 与绕组接触的铁芯及其他部件60 — 75 — 80 — 100 —125 — 10 转向器或集电环60 — 70 — 80 — 90 — 100 — （4）对短时定额的电机,其各部分的温升限值允许较表1-2中规定的数值提高10K。 （5）滑动轴承的容许温度为80℃（油温不高于65℃时）。滚动轴承的容许温度为95℃（环境温度不超过40℃）。 （6）如电机运行的最高环境温度在40℃至60℃之间时，上表中规定的温升限值应减去环境温度超过40℃的数值。
输送机电机功率的计算方法
输送机的电机功率怎么计算 本文由临沂瑞威自动化设备有限公司技术部总结发布： 输送机速度0.1m/s 输送重量16kg 链板重量也已知水平输送输送链拉力P=F*V，在水平中 F就是摩擦力f，而不是重力，要是数值向上的话就用重力。还有功率一定要选大于网带输送机使用功率 。1、定义计算方法：减速比=输入转速÷输出转速。2、通用计算方法：减速比=使用扭矩÷9550÷电机 功率×电机功率输入转数÷使用系数。3、齿轮系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数（如 果是多级齿轮减速，那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数，然后将得到的结果相 乘即可。4、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径÷主动轮直径。 电动机的功率，应根据生产机械所需要的功率来选择，尽量使电动机在额定负载下运行。选择时应注意 以下两点： ①如果电动机功率选得过小．就会出现"小马拉大车"现象，造成电动机长期过载．使其绝缘因发热而 损坏．甚至电动机被烧毁。 ②如果电动机功率选得过大．就会出现"大马拉小车"现象．其输出机械功率不能得到充分利用，功率 因数和效率都不高，不但对用户和电网不利。而且还会造成电能浪费。 要正确选择电动机的功率，必须经过以下计算或比较： P=F*V /1000 (P=计算功率 KW， F=所需拉力 N，工作机线速度 M/S) 对于恒定负载连续工作方式，可按下式计算所需电动机的功率： P1(kw)：P=P/n1n2 式中 n1为生产机械的效率；n2为电动机的效率，即传动效率。 按上式求出的功率P1，不一定与产品功率相同。因此．所选电动机的额定功率应等于或稍大于计算所得
电机功率与电流关系、电缆选型,接触器,断路器的选择
电机功率与电流关系、电缆选型，接触器，断路器的选择 一、功率与电流的关系 常用的三相异步电机一般有两种接法，一种是星形一种是角形。除较小的电机外，多数是三角形，我们就说三角形的，如果是一台380V供电的7.5KW 的三相异步电机，那么它的额定每相工作电流约是15A。实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。通过公式的方法算出，结果比较接近。 二、根据电流选电缆 工作中怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。例如：要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，可取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择6平方的。
三、如何给电机电机配线，选用断路器，选热继电器？ 如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器？ 实用口诀： 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 举例说明： 一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。 1、断路器的选择：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。 2、电缆的选择：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方。 3、交流接触器的选择：根据电机功率选择合适大小就行，1.5-2.5倍,还要注意辅助触点的匹配，不要到时候买回来辅助触点不够用。交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。 4、热继电器的范围：其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。
电机功率计算公式
电机电流计算公式： 单相电动机电流计算公式 I=P/（U*cosfi） 例如，如果单相电压U=0.22kv，cosfi=0.8，则I=P/（0.22*0.8）=5.68p 三相电动机电流计算公式 I=P/（1.732*U*cosfi） 例如，如果三相电压U=0.38kv，cosfi=0.8，则I=P/（1.732*0.38*0.8）=1.9p 根据经验，220V:kW/6A，380V:kW/2a，660V:kW/1.2a，3000V:4kw/1a 电机功率计算公式：（常用三相电机功率计算） P1=1.732*U*I*cosφ 其中P1（W）为三相电动机的功率，u（V）为线电压，I（a）为线电流，cosφ功率因数通常为0.8 计算公式为：P2=3*P1
这是三相电源Y接线的三倍功率。 [导读]电动机的功率应根据生产机械所需的功率来选择，使电动机在额定负荷下尽可能地运行。选择时要注意以下两点： 电动机的功率应根据生产机械所需功率选择，使电动机在额定负荷下尽可能地运行。选择时要注意以下两点： ①如果电机功率过小，会出现“小马拉车”现象，导致电机长期过载，其绝缘层会因受热而损坏，甚至导致电机烧毁。 ②如果电机功率过大，机械输出功率不能得到充分利用，功率因数和效率都不高，不仅给用户和电网带来损失，而且还会浪费电能。最重要的是，所有的传动元件对于传动功率来说都会过大，造成传动元件选择过多，严重浪费设备投资。 电机电流计算公式： 单相电动机电流计算公式 I=P/（U*cosfi）
例如，如果单相电压U=0.22kv，cosfi=0.8，则I=P/（0.22*0.8）=5.68p 三相电动机电流计算公式 I=P/（1.732*U*cosfi） 例如，如果三相电压U=0.38kv，cosfi=0.8，则I=P/（1.732*0.38*0.8）=1.9p 根据经验，220V:kW/6A，380V:kW/2a，660V:kW/1.2a，3000V:4kw/1a 电机功率计算公式：（常用三相电机功率计算） P1=1.732*U*I*cosφ 其中P1（W）为三相电动机的功率，u（V）为线电压，I（a）为线电流，cosφ功率因数通常为0.8 计算公式为：P2=3*P1 这是三相电源Y接线的三倍功率。 电动机功率计算方法详细说明 7.jpg公司
风机各种功率名词定义及计算方法
风机各种功率名词定义及计算方法 风机是依靠输入的机械能，提高气体压力并排送气体的流体机械。风机系统工作最终是将电能转换为风能，其中包含了功率的的传递和转换，因此功率是风机的一个重要参数。同时，在风机检测试验系统中，功率参数也是测试系统的重要检测项目。 风机在原动机驱动到出风过程中，输入电功率经过了一系列的传动、转换机构。风机的功率参数主要包括了叶轮功率、轴功率、输入功率、空气功率、全压有效功率、静压有效功率等参数，下面根据相关标准及经验解析，对风机主要功率参数进行介绍。 一 风机主要功率参数 01、风机叶轮功率 供给通风机叶轮的机械功率。 改为：风机通过轴提供给叶轮的机械功率。 注：这里主要讨论通过轴提供的功率，通过其他方式提供给叶轮的功率（如动压、静压差等）不考虑，因此主语部分一定要有。 02、风机轴功 传递到风机轴输入端的功率，是风机实际需要的功率，也是风机的净输入功率。它包括了风机轴、轴承、轴密封件等功率损耗，不包括联轴器、皮带轮、齿轮箱等驱动元件的功率损耗。 改为：传递到风机轴输入端的功率，是风机实际需要的功率，也是风机的净输入功率。它包括了风机轴、轴承、轴密封件等功率损耗，不包括联轴器、皮带轮、齿轮箱等驱动元件的功率损耗。 注：引入“净输入功率”概念，有人把“净输入功率”理解为“最终提供给叶轮的功率”是错误的。
03、风机输入功率 风机输入功率是指风机的净输入功率。扭矩仪测功率时，在联轴器等驱动元件的功率损耗忽略不计情况下，是扭矩仪的读数值，是风机的净输入功率，也就是风机轴功率。 改为：风机输入功率是指风机的净输入功率加上驱动元件的功率损耗部分。 扭矩仪测功率时，在联轴器等驱动元件的功率损耗忽略不计情况下，是扭矩仪的读数值，是风机的净输入功率，也就是风机轴功率。 注：强调一下扭矩仪测的是什么样的功率，明确考虑了那些，那些没考虑。 04、风机所需功率 是风机正常运行所需要的最大功率，包括超负荷情况下电机的预留功率，它是风机选配电机的重要依据。 改为：是风机正常运行所需要的最大功率，包括超负荷情况下电机的预留功率，它是风机选配电机的重要依据。 注：a.张总会议上达成的共识；b.一定要强调“是风机正常运行所需要的最大功率”，否则会烧电机的。 05、轴承的功率损失 轴、轴承、轴密封件等造成的功率损耗，统称为“轴承功率损失”。 改为：轴、轴承、轴密封件等造成的功率损耗，统称为“轴承功率损失”。注：a.张总会上定义的，由三部分组成；b. 名词中把“的”字去掉。06、驱动元件的功率损失
电机选型计算公式总结
电机选型计算公式总结功率：P=FV（线性运动） T=9550P/N(旋转运动) P——功率——W F——力——N V——速度——m/s T——转矩——N.M 速度：V=πD N/60X1000 D——直径——mm N——转速——rad/min 加速度：A=V/t A——加速度——m/s2 t——时间——s
力矩：T=FL 惯性矩：T=Ja L ——力臂——mm （圆一般为节圆半径R ） J ——惯量——kg.m2 a ——角加速度——rad/s2 1. 圆柱体转动惯量(齿轮、联轴节、丝杠、轴的转动惯量) 对于钢材：341032-??=g L rD J π M-圆柱体质量(kg)； D-圆柱体直径(cm)； L-圆柱体长度或厚度(cm)； r-材料比重(gf /cm 3)。2. 丝杠折算到马达轴上的转动惯量： 2i Js J = (kgf·cm·s 2) J s –丝杠转动惯量 i-降速比，1 2z z i =3. g w 2s 2??? ??=π (kgf· 角加速度a=2πn/60t v -工作台移动速度(cm/min)； n-丝杠转速(r/min)； w-工作台重量(kgf)； g-重力加速度，g = 980cm/s 2； s-丝杠螺距(cm)2. 丝杠传动时传动系统折算到驱轴上的总转动惯量：
J 1-齿轮z 1及其轴的转动惯量； J 2-齿轮z 2的转动惯量(kgf·cm·s 2)； J s -丝杠转动惯量(kgf·cm·s 2)； s-丝杠螺距，(cm)； w-工件及工作台重量(kfg).5. 齿轮齿条传动时折算到小齿轮轴上的转动惯量2g w R J (kgf·cm·s 2) R-齿轮分度圆半径(cm); w-工件及工作台重量(kgf) 6. J 1，J 2- Ⅱ轴上齿轮的转动惯量(kgf·cm·s 2)； R-齿轮z 分度圆半径(cm)； w-工件及工作台重量(kgf)
