锚杆拉拔实验报告
锚杆拉拔实验报告锚杆拉拔实验报告引言锚杆拉拔实验是土木工程中常用的一种试验方法，用于评估锚杆在土体中的承载能力和稳定性。
本实验旨在通过对不同类型的锚杆进行拉拔测试，探究其受力性能和影响因素，为工程设计提供可靠的数据支持。
实验设计本次实验选取了两种常见的锚杆类型进行拉拔测试，分别是螺纹锚杆和槽钢锚杆。
实验采用了标准的拉拔试验设备，包括拉拔机、测力传感器和位移测量仪。
每种类型的锚杆均设置了多个试验样本，以确保结果的可靠性。
实验步骤首先，将锚杆嵌入土体中，确保其稳定固定。
然后，通过拉拔机施加逐渐增大的拉力，同时使用测力传感器实时监测拉力大小。
在拉拔过程中，使用位移测量仪记录锚杆的位移情况，以评估其变形性能。
实验结果与分析通过对螺纹锚杆和槽钢锚杆的拉拔实验，我们得到了一系列的实验数据。
根据实验数据，我们可以计算出每个试验样本的拉力-位移曲线，并分析其力学性能。
螺纹锚杆的拉力-位移曲线呈现出明显的弹性阶段和塑性阶段。
在弹性阶段，拉力与位移呈线性关系，说明螺纹锚杆具有较好的刚度和强度。
而在塑性阶段，拉力增加的速度逐渐减慢，同时位移也增加较快，表明锚杆已经发生了塑性变形。
这一现象可能是由于锚杆与土体之间的摩擦力逐渐增大，导致阻力增加。
槽钢锚杆的拉力-位移曲线与螺纹锚杆有所不同。
在拉力较小的情况下，槽钢锚杆的位移增加较快，而拉力增加较慢。
这可能是由于槽钢锚杆的截面形状导致其在拉拔过程中更容易发生弯曲变形。
随着拉力的增加，槽钢锚杆的位移增加速度逐渐减慢，表明其刚度逐渐增大。
这一特点使得槽钢锚杆在一些特殊工程中具有一定的优势。
影响因素分析除了锚杆类型外，还有一些其他因素可能会对锚杆的拉拔性能产生影响。
例如，土体的性质、锚杆的长度和直径、土体与锚杆之间的摩擦系数等。
这些因素的变化可能会导致拉力-位移曲线的形状和斜率发生变化，从而影响锚杆的承载能力和稳定性。
结论通过本次锚杆拉拔实验，我们对螺纹锚杆和槽钢锚杆的受力性能和影响因素有了更深入的了解。

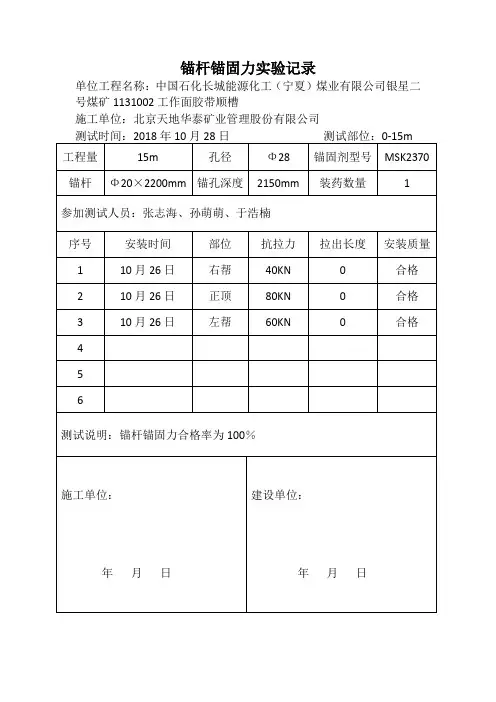

锚杆检测记录
单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司锚杆锚固力实验记录单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司锚杆锚固力实验记录单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司锚杆锚固力实验记录单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司锚杆锚固力实验记录单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司单位工程名称：中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿1131002工作面胶带顺槽施工单位：北京天地华泰矿业管理股份有限公司。
锚杆锚固剂试验记录
制件
时间
试验
时间
受压面积S（mm2）
荷载P
（kN）
抗压强度Rm（MPa）
Rm=P /S
单值
平均值
（7） 锚固力测定
制件
时间
试验
时间
龄期
（h）
锚固力T（kN）
单值
平均值
0.5
24
（8） 膨胀率测定
15min时初始测定数L0
每5min测定数
最大数Ln
试件基长L
28d测定数Ln(mm)
荷载P
（kN）
抗压强度Rm（MPa）
Rm=P/S
单值
平均值
附注：
试验计算复核
锚杆锚固剂试验记录（二）
委托单位记录编号
工程名称委托编号
施工部位样品编号
规格种类产品批号
代表数量试验日期
（5） 1h抗压强度测定
制件
时间
试验
时间
受压面积S（mm2）
荷载P
（kN）
抗压强度Rm（MPa）
Rm=P /S
单值
平均值
膨胀率ρM（%）
ρM=[(Ln-L0)/L]×100
0.5h
28d
附注：
试验计算复核
L（mm）
锚固卷体积V(mm3)
锚固卷质量G（g）
表砚密度γ（kg/ m3）
V=π×(D/2)2×L
γ=G/V×106
端部1
测量1
端部2
测量2
中部
平均值
平均值
（3） 凝结时间测定
测定次数
初凝时间（min：s）
终凝时刻（min：s）
单值
平均值
锚杆实验报告
锚杆实验报告锚杆实验报告引言：锚杆是一种常用于土力学和岩土工程中的支护技术，通过将锚杆固定在地下岩层或土壤中，以增加地基的稳定性和承载力。
本实验旨在通过对锚杆的力学性能进行测试和分析，探讨其在工程中的应用。
一、实验目的本实验的主要目的是通过测量锚杆的抗拉性能，了解其在不同条件下的变形特性和破坏机理，为工程设计和施工提供依据。
二、实验装置和方法1. 实验装置：本实验采用了一台电子拉力试验机、一根标准锚杆和相应的测量仪器，如应变计和位移计等。
2. 实验方法：首先，将锚杆固定在拉力试验机上，并通过调节试验机的拉力控制装置，施加不同程度的拉力。
然后，利用应变计和位移计等测量仪器，记录锚杆在不同拉力下的应变和位移数据。
三、实验结果分析1. 锚杆的拉伸性能：根据实验数据，绘制出拉力与应变之间的曲线图。
从图中可以看出，随着拉力的增加，锚杆的应变也随之增加。
当拉力达到一定阈值时，锚杆开始出现塑性变形，即应变增加速度明显加快。
2. 锚杆的破坏机理：通过观察实验过程中的现象和数据，可以得出以下结论：（1）在拉力较小的情况下，锚杆主要发生弹性变形，即拉力消失后能够恢复原状。
（2）当拉力达到一定阈值时，锚杆开始发生塑性变形，即拉力消失后无法完全恢复原状。
（3）当拉力进一步增加时，锚杆可能会发生破坏，出现断裂或塑性变形过大等情况。
四、实验结果的应用1. 工程设计：根据实验结果，可以对工程设计中的锚杆使用进行优化和改进。
例如，在选择锚杆的材料和尺寸时，可以根据实验数据确定其承载能力和变形特性，以保证工程的安全性和可靠性。
2. 工程施工：实验结果还可以指导工程施工中的锚杆安装和固定。
通过了解锚杆的破坏机理和变形特性，可以合理选择施工方法和工艺，减少工程风险和成本。
结论：通过对锚杆的实验测试和分析，我们可以了解其在不同条件下的力学性能和破坏机理。
这些实验结果对于工程设计和施工具有重要意义，可以为相关工程提供科学依据和技术支持。
锚杆实验报告
锚杆实验报告锚杆实验报告引言锚杆是一种常用的地下工程支护材料，广泛应用于岩土工程、矿山工程等领域。
本报告旨在对锚杆进行实验研究，探讨其在地下工程中的力学性能和应用效果。
一、锚杆的概述锚杆是一种通过预埋在地下岩体或土体中，利用其自身的抗拉能力和与周围地层的摩擦力来增强地下工程的稳定性和承载能力的一种支护材料。
锚杆的结构通常由钢筋、注浆材料和锚固装置组成。
二、锚杆的力学性能1. 抗拉性能锚杆的抗拉性能是其最主要的力学性能之一。
实验中，我们选取了不同直径和材质的锚杆进行拉力试验。
结果表明，锚杆的抗拉能力与其直径和材质密切相关。
直径较大的锚杆具有更高的抗拉能力，而材质较好的锚杆则具有更好的抗拉性能。
2. 抗剪性能除了抗拉性能，锚杆的抗剪性能也是其重要的力学性能之一。
为了研究锚杆的抗剪能力，我们进行了剪切试验。
结果显示，锚杆在受到剪切力作用时，能够有效地抵抗剪切破坏，进一步增强地下工程的稳定性。
三、锚杆的应用效果1. 地下工程支护锚杆作为一种有效的地下工程支护材料，已经广泛应用于隧道、地铁、坑道等工程中。
通过实验观察和数值模拟，我们发现，锚杆能够有效地分散和传递地下工程的荷载，保证工程的稳定性和安全性。
2. 岩体加固岩体加固是锚杆应用的另一个重要领域。
通过在岩体中安装锚杆，能够增加岩体的整体强度和稳定性，减少岩体的位移和变形。
实验结果表明，锚杆在岩体加固中具有显著的效果，能够有效地提高岩体的抗剪能力和承载能力。
结论通过本次锚杆实验，我们深入了解了锚杆的力学性能和应用效果。
锚杆作为一种重要的地下工程支护材料，具有良好的抗拉和抗剪性能，能够有效地增强地下工程的稳定性和承载能力。
此外，锚杆还在岩体加固方面发挥着重要作用。
我们相信，在未来的工程实践中，锚杆将继续发挥其重要的作用，为地下工程的安全和可持续发展做出贡献。
锚杆(索)基本试验完整报告
批准：审核：主检：一、工程概况XXXX珠江道12号工程位于XXXXX，试验锚杆长约10.5 m，水灰比为0.45，注浆压力0.8 MPa。
本工程由XXXXX承担工程设计；由XXXXXX公司承担工程施工；由XXXXXX承担工程监理。
根据规范及设计要求抽取3根锚杆进行锚杆基本试验，检测位置由建设单位、监理单位商议确定。
试验锚杆参数见下表1二、工程地质情况该场地工程地质勘察工作由“XXXXXXX有限公司”承担，根据勘察结果，场地地基土工程特性如下表2表2三、试验仪器检测仪器设备一览表见表3表3 检测仪器设备一览表四、试验描述1、锚杆（索）极限抗拔试验采用分级循环加荷，加荷等级及位移观测时间按《岩土锚杆（索）技术规程》CECS 22:2005表9.2.3要求进行，见表4表42、在每级加荷等级观测时间内，测读锚头位移不少于三次，3、在每级加荷等级观测时间内，锚头唯一小于0.1mm时，即认为已达到相对稳定，可加下一级荷载。
否则应延长观测时间，直至锚头位移增量在2h内小于2mm时，方可施加下一级荷载。
4、终止条件：(1)、后一级荷载产生的锚头位移增量达到或超过前一级荷载产生位移增量的2倍；(2)、锚头位移增量持续增长；(3)、锚杆杆体破坏。
五、试验数据整理1、编制锚杆基本试验结果汇总表 ;(见附录)2、绘制锚杆基本试验荷载-位移曲线;（见附录）五、检测结论根据各试验点数据及载荷-位移曲线特征，1#、2#、3#、锚杆的承载力极限值分别为228kN、228kN、182kN。
（以下空白）（附录）锚杆基本试验数据汇总表最大加载量: 273 kN 最大位移量: 31.62 mm锚杆基本试验数据汇总表最大加载量: 273 kN 最大位移量: 36.25 mm锚杆基本试验曲线图锚杆基本试验曲线图锚杆基本试验数据汇总表最大加载量: 228 kN 最大位移量: 23.42 mm。
蠕变试验资料
蠕变试验背景介绍蠕变是一种在材料暴露在高温和高应力环境下发生的变形过程。
蠕变试验是一种用于研究高温下材料性能的重要实验方法。
在工程实践中，蠕变现象可能对材料的力学性能和耐久性产生重要影响。
通过蠕变试验，可以深入了解材料对高温环境的响应。
实验方法1.实验样品准备：选择具有代表性的材料样品，根据实验的需要进行切割和加工。
2.实验装置搭建：使用专门的蠕变实验装置，确保能够提供高温和高应力的环境。
3.实验参数设置：确定需要控制的实验参数，如温度、应力等，根据不同的实验目的进行调整。
4.实验数据记录：在实验过程中实时记录样品的蠕变变形情况，包括应变、时间等数据。
5.实验数据分析：根据实验数据进行分析，了解材料在高温环境下的蠕变特性。
实验应用蠕变试验在材料科学和工程领域具有广泛的应用价值：•材料改进：通过蠕变试验可以评估不同材料的蠕变性能，指导材料的设计和改进。
•结构设计：在高温环境下工作的工程结构需要考虑蠕变效应，蠕变试验为结构设计提供重要参考。
•材料选择：根据蠕变试验的结果，为不同工程应用选择合适的材料，提高材料的使用寿命和安全性。
实验挑战尽管蠕变试验在材料研究中具有重要地位，但也存在一些挑战：•实验条件控制：高温高应力环境下的试验条件需要严格控制，要求设备和技术的稳定性和精密度。
•数据分析：蠕变试验产生的数据量庞大，需要借助计算机模拟和数据处理技术进行分析。
•实验结果验证：蠕变试验结果需要通过多次实验验证，确保结果的准确性和可靠性。
结论蠕变试验作为研究材料高温性能的重要方法，在材料科学和工程领域具有重要意义。
通过蠕变试验，可以深入了解材料在高温环境下的行为，为材料的发展和应用提供重要参考。
在未来的研究中，需要不断完善蠕变试验技术，推动材料科学的发展和进步。
锚杆验收试验报告记录
锚杆验收试验报告记录————————————————————————————————作者：————————————————————————————————日期：2锚杆验收试验报告目录一、前言二、工程概况三、荷载分级四、使用设备五、资料整理六、试验结果附图1:XX工程锚杆荷载-位移(Q-s)曲线图；一、前言受XX公司委托，AA公司于对XX工程的锚杆进行验收试验。
验收试验按照每种类型锚杆总数的5%，自由段位于I、Ⅱ、Ⅲ类岩石内时取总数的1.5%，且均不得少于5根的要求确定试验数量。
本次锚杆验收试验数量为1根，试验锚杆由委托方指定。
试验的目的是评定锚杆是否合格。
试验依据规范如下：GB50330-2013《建筑边坡工程技术规范》二、工程概况该工程锚杆为嵌岩锚杆，锚固岩层为中风化泥岩，为永久性锚杆。
本次验收试验锚杆基本信息，见表1。
表1：锚杆基本信息表序号编号岩质砂浆强度(MPa)钻孔直径(mm)钻孔倾角(º)锚固段长度（m）自由段长度（m）杆体材料规格试验荷载（kN）1 BBB 泥岩30 90 20 4.0 1.70 1C25 180三、荷载分级（一）荷载分级和观测时间1、前三级荷载按试验荷载值的20%施加，以后每级为10%；2、达到检验荷载后观测10min，在10min持荷时间内锚杆位移量小于1.00mm，当不能满足时持荷至60min时，锚杆位移量应小于2.00mm；3、卸荷到试验荷载的0.10倍并测出锚头位移。
荷载分级和观测时间，见表2。
表2：荷载分级和观测时间加荷次数试验荷载的百分数（%）荷载（kN）观测时间（min）备注1 20 36 52 40 72 53 60 108 54 70 126 55 80 144 56 90 162 57 100 180 10/60 在10min持荷时间内锚杆的位移量应小于1.00mm；当不能满足时持荷至60min 时，锚杆位移量应小于2.00mm。
8 10 18 5（二）破坏终止加载条件锚杆试验中出现下列情况之一时可视为破坏，应终止加载：1、锚头位移不收敛，锚固体从岩土层中拔出或锚杆从锚固体中拔出；2、锚头总位移量超过设计允许值；3、土层锚杆试验中后一级荷载产生的锚头位移增量，超过上一级荷载位移增量的2 倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.25Nt 0.50Nt 0.75Nt 1.00Nt 1.20Nt 1.50Nt (kN)
锚杆蠕变试验曲线
（min）
1
2
3
4
5
10
15
20
30
45
60
75
90
120
150
180
210
240
270
300
330
360
最后一级荷载作用下的蠕变率(mm/对数周期)
标准要求：≯2.0
检测评定依据：
试验结论：
表
锚杆蠕变试验报告 号 批
准
委托单位 工程名称 施工部位 规格类型 锚杆编号
报告编号 委托编号 记录编号 试验日期 报告日期
采用标准 锚杆工艺参数
岩土性状 钻孔直径
锚杆轴向拉力设计值Nt (kN)
钻孔倾角 注浆压力
浆体强度 (MPa)
设计 实际
锚固段长度
自由段长度
注浆日期
轴向抗拔力蠕变试验
观测时分间级荷载
实测：
试验
复核
批准
单位 （章）
