声艺数字调音台使用说明
声艺E系列调音台中文说明书
声艺E系列调音台中文说明书二、功能键说明：1、MIC INPUT（XLR）—话筒输入连接话筒。
如果你使用的是电容式麦克风，请确定主输出位置上方的幻象电源按钮被按下。
警告：在没有连接上话筒前不要开启幻像电源。
2、LINE INPUT（1/4” JACK）—线路输入连接线路电平设备。
例如合成器、鼓机 DI等。
3、INSERT POINT（1/4” JACK）—插入点连接信号处理器。
例如压限器等。
4、GAIN CONTROL —门限控制调整这个可以提升和衰减输入信号的电平。
5、EQ STAGE —均衡组调整这几个旋钮可以改变信号的音调（信号的特性）。
6、AUX SENDS —辅助发送调整这两个旋钮可以改变到FX单元或监听单元（耳机/舞台监听）的电平。
AUX1&2可切换推子前/后。
7、PAN/BAL CONTROL —声像控制使用这个旋钮可以控制立体声信号的声像。
8、MUTE SWITCH —静音切换当这个按钮被按下你将会听不到该通道的信号（post-mute ）。
9、SOLO —预听当该按钮按下时信号在监听输出显示—使用这个按钮可以监听通道EQ后的信号。
10、PEAK LED —削波指示灯用来指示特定通道的信号失真（削波）。
11、INPUT CHANNEL FADER —输入通道推子用来控制到调音台的混合总线（Mix Bus）和推子后发送端（Post-fade sends）的电平大小。
12、MIX OUTPUTS（XLR）—混合输出端这里连接到模拟记录设备或你的扩声系统。
13、MIX INSERTS（1/4” Jack）—混合插入端这是个在信号路径推子前的中断，通常用来反馈给动态或控制设备。
信号从JACK 插头的顶端发送，从环端返回。
14、MONITOR O/Ps（1/4” Jack）—监听输出端这个用来连接到你的监听系统。
它可以直接连接到有源监听或者是间接通过功放的标准监听。
15、MASTER FADERS —混合推子这两个推子用来控制混合总线的总电平。
声艺数字调音台si教程
声艺数字调音台si教程1. 确定声艺数字调音台SI的基本操作界面声艺数字调音台SI是一款专业的声音调节设备，拥有直观简洁的操作界面。
在开始使用之前，首先需要熟悉调音台的基本操作界面。
2. 调节声音输入和输出在调音台SI的界面上，首先要调节声音的输入和输出。
通过调节输入增益，可以控制音频信号的音量大小；通过调节输出控制，可以调整输出设备的音量。
3. 配置音频信号的路由调音台SI可以配置不同的音频信号路由，以满足不同的音频调节需求。
可以将不同的输入信号路由到不同的输出通道，或者将多个输入信号混合在一起输出。
4. 设置均衡和效果器声艺数字调音台SI提供了多种均衡和效果器，可以对音频信号进行细致的调节。
通过调节均衡器，可以增强或减弱特定频率的声音；通过添加效果器，可以给声音增加混响、合唱等特殊效果。
5. 使用数字控制进行自动化调节调音台SI还提供了数字控制功能，可以进行自动化的声音调节。
可以设置预设，将不同的调节参数保存下来，方便快速切换和应用。
6. 导入和导出配置文件调音台SI支持导入和导出配置文件，方便用户在不同的设备上进行设置和共享。
可以将配置文件保存到U盘或计算机中，随时导入到其他调音台上使用。
7. 监听和录制在使用调音台SI进行声音调节时，可以通过监听功能实时监测信号的效果。
可以连接耳机或外部音箱进行监听。
此外，调音台SI还支持录制功能，可以将调音后的声音保存为音频文件。
8. 软件升级和系统设置调音台SI的软件是可升级的，可以通过联网进行最新版本的升级。
同时，还可以进行系统设置，包括语言选择、界面布局等个性化设置。
以上为声艺数字调音台SI的基本操作教程，通过学习和熟练掌握这些操作，你可以更好地利用这个调音台进行声音调节和处理。
声艺数字调音台操作指南
声艺数字调音台操作指南声艺数字调音台操作指南目录1. 引言2. 快速入门2.1 开机2.2 界面概述2.3 连接设备3. 基本操作3.1 调节音量3.2 控制音频通道3.3 添加音频效果4. 高级功能4.1 设置场景4.2 定时任务4.3 触发器设置5. 故障排除5.1 无法开机5.2 无法连接设备5.3 音频通道失效6. 附件6.1 设备连接图6.2 脚本示例6.3 常见问题解答1. 引言本操作指南提供了声艺数字调音台的详细操作说明。
该调音台具有一系列音频处理和控制功能，用于实现专业声音效果的调整和控制。
在使用前，请仔细阅读本指南，以便正确操作调音台并充分利用其功能。
2. 快速入门2.1 开机- 将调音台插入电源，并确保电源线连接牢固。
- 按下电源按钮启动调音台。
- 等待几秒钟，直到调音台开机完成。
2.2 界面概述调音台的界面由触摸屏和控制旋钮组成。
触摸屏显示主界面，提供各种音频控制选项。
旋钮用于调节音量、选择菜单和参数调节。
2.3 连接设备- 使用合适的音频线缆将音频设备（如麦克风、话筒等）连接到调音台的音频输入端口。
- 将调音台的音频输出端口连接到扬声器或其他音频设备，以便可以听到调音效果。
- 确保所有设备的连接稳固且正确。
3. 基本操作3.1 调节音量- 选择要调节的音频通道。
- 旋转音量旋钮，以增加或减小该通道的音量。
- 可以在触摸屏上查看当前音量的数值。
3.2 控制音频通道- 在主界面上找到音频通道选项。
- 选择要控制的通道。
- 在该通道的设置菜单中，可以调节增益、均衡、混响等参数。
3.3 添加音频效果- 进入音频效果菜单。
- 选择要添加的效果类型，如压缩、延时、调频等。
- 根据需要调整效果参数，以达到所需的音效效果。
4. 高级功能4.1 设置场景- 进入场景设置菜单。
- 创建新场景或选择已有场景。
- 针对每个音频通道，调整相关参数，如音量、EQ设置、效果等。
- 可以保存当前设置的场景，以便日后调用。

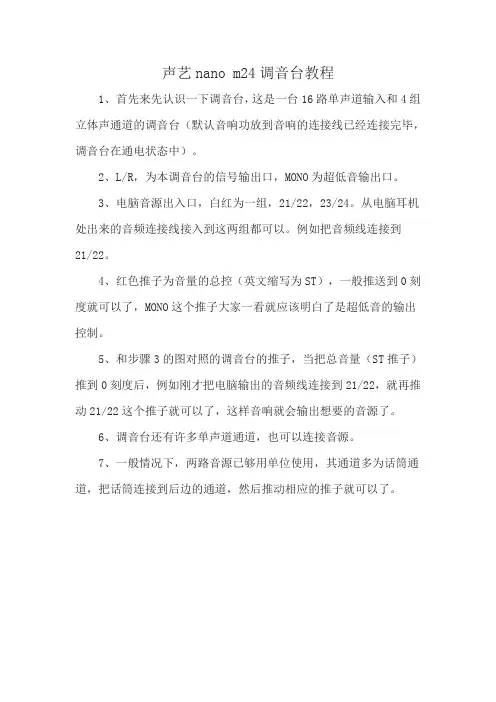

声艺nano m24调音台教程
声艺nano m24调音台教程
1、首先来先认识一下调音台，这是一台16路单声道输入和4组立体声通道的调音台（默认音响功放到音响的连接线已经连接完毕，调音台在通电状态中）。
2、L/R，为本调音台的信号输出口，MONO为超低音输出口。
3、电脑音源出入口，白红为一组，21/22，23/24。
从电脑耳机处出来的音频连接线接入到这两组都可以。
例如把音频线连接到
21/22。
4、红色推子为音量的总控（英文缩写为ST），一般推送到0刻度就可以了，MONO这个推子大家一看就应该明白了是超低音的输出控制。
5、和步骤3的图对照的调音台的推子，当把总音量（ST推子）推到0刻度后，例如刚才把电脑输出的音频线连接到21/22，就再推动21/22这个推子就可以了，这样音响就会输出想要的音源了。
6、调音台还有许多单声道通道，也可以连接音源。
7、一般情况下，两路音源已够用单位使用，其通道多为话筒通道，把话筒连接到后边的通道，然后推动相应的推子就可以了。

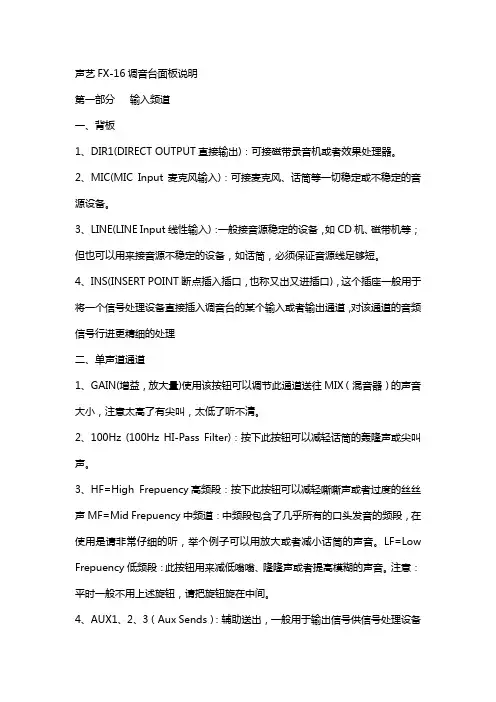

声艺FX-16调音台说明
声艺FX-16调音台面板说明第一部分输入频道一、背板1、DIR1(DIRECT OUTPUT直接输出)：可接磁带录音机或者效果处理器。
2、MIC(MIC Input麦克风输入)：可接麦克风、话筒等一切稳定或不稳定的音源设备。
3、LINE(LINE Input线性输入)：一般接音源稳定的设备，如CD机、磁带机等；但也可以用来接音源不稳定的设备，如话筒，必须保证音源线足够短。
4、INS(INSERT POINT断点插入插口，也称又出又进插口)，这个插座一般用于将一个信号处理设备直接插入调音台的某个输入或者输出通道，对该通道的音频信号行进更精细的处理二、单声道通道1、GAIN(增益，放大量)使用该按钮可以调节此通道送往MIX（混音器）的声音大小，注意太高了有尖叫，太低了听不清。
2、100Hz (100Hz HI-Pass Filter)：按下此按钮可以减轻话筒的轰隆声或尖叫声。
3、HF=High Frepuency高频段：按下此按钮可以减轻嘶嘶声或者过度的丝丝声MF=Mid Frepuency中频道：中频段包含了几乎所有的口头发音的频段，在使用是请非常仔细的听，举个例子可以用放大或者减小话筒的声音。
LF=Low Frepuency低频段：此按钮用来减低嗡嗡、隆隆声或者提高模糊的声音。
注意：平时一般不用上述旋钮，请把旋钮旋在中间。
4、AUX1、2、3（Aux Sends）：辅助送出，一般用于输出信号供信号处理设备进行处理，或输出舞台监听信号：每个通道都有一个独立的辅助输出（接口在背板），此输出独立于MIX.AUX1通常用于PRE-FADE(推子前)，POST EQ(均衡器后)。
AUX2、3通常用于POSR-FADE(推子后)，POST EQ(均衡器后)。
当按下PRE按钮后AUX2也可以用于PRE-FADE(推子前)，POST EQ(均衡器后)。
5、FX6、PAN(声像调节)，将输入信号（立体声）分配到左路通道与右路通道之间任意位置。
声艺m24调音台说明书
声艺m24调音台说明书
从上往下，（1)MIC输入，为平衡输入、主要连接话筒，如果使用电容话筒、请打开48V幻象电源开关。
（2）LINE接口为线路输入，可以连接CD、笔记本电脑音频输出，这个接口为平衡输入，兼容非平衡。
（3）INSERT为断点插入接口，可串入效果器、均衡器、压限器，可单独对该通道信号进行处理，使用大三芯插头，顶端输出环为返回。
（4）GAIN为增益，调节话筒或者CD等音源信号输入的电平，也称口子调节，一般在9点——1点位置间，注意不要过大，否则可能导致信号输入过载失真。
（4）HF 为高音调节（5）MF 部分为两个旋钮，上个旋钮为频点选择，下个旋钮为增益，这个称为扫频功能（6）LF 低音调节（7）AUX1 辅助1 ，在总线部分可选择推子前与后。
(8) AUX2，辅助2. （9）PAN 为声像方位调节（10）PFL 为预监听，按下去可监视该输入信号的推子前电平。
（11）MUTE 静音按键（12）PAEK 峰值显示灯允许偶尔闪亮若持续点亮则需衰减增益旋钮。
输入部分主要是这些在网上多找些小型模拟调音台的介绍吧使用上大同小异上面说的是单声道输入部分另外还有两路立体声输入部分，通道部分取消了MIC输入，另外均衡部分分为高中低三段图示均衡取消了扫频其余相同。
声艺调音台FX16II使用说明模板
声艺调音台FX16II使用说明模板一、概述二、外观及主要功能1.输入通道：设有16个输入通道，可连接各种音频设备，如麦克风、乐器等。
2.EQ调节：每个输入通道均设有EQ调节，可调节音频的高低音。
3.预设效果器：内置多种音频效果器，可通过按钮选择并调节音频的特效效果。
4.直观显示：配备了大屏幕显示器，可显示各种参数和效果。
5.输出选项：设有多种输出选项，可根据需要选择输出接口。
三、连接及设置1.电源连接：将调音台的电源线插入电源插座，并确保电源开关位于关闭状态。
2.输入设备连接：将需要录制或混音的音频设备连接到对应的输入通道上，并确保连接正常。
3.输出设备连接：将调音台的输出接口连接到外部录音设备或扬声器上。
4.输入增益调节：根据音频设备的音量大小，调节各个输入通道的增益，保证音频信号的正常输入。
5.EQ调节：根据音频的特性和需求，调节每个输入通道的EQ，使音频达到最佳效果。
6.效果器调节：根据需要，选择合适的音频效果器并调节效果参数，增强或改变音频的特效效果。
四、操作流程1.打开电源：将电源开关置于打开状态，调音台将开始工作。
2.输入选择：通过通道选择旋钮选择需要调节的输入通道，相关参数将显示在屏幕上。
3.输入调节：根据需求调节输入通道的增益、EQ和效果器参数，可以通过旋钮或按钮进行调节。
4.输出设置：通过主输出旋钮进行输出音量的调节，确保输出音频的适当大小。
5.录制或混音：将调节好的音频信号输出到所需的录音设备或扬声器上，进行录制或混音操作。
6.定时保存：如需要保存当前设置，可按下保存按钮将当前设置保存到设备内存中，以便下次使用。
五、常见问题及解决方法1.无法正常工作：检查电源是否连接正常，电源开关是否处于打开状态。
2.无音频信号：检查输入设备的连接是否正常，增益是否调节正确，输出设备是否工作正常。
3.音频杂音：检查输入设备的连接是否紧固，是否受到干扰；检查输入通道的增益设置是否合适。
4.调节不准确：检查旋钮和按钮是否损坏，是否需要更换或修理。
Soundcraft Vi4声艺Vi4数字调音台中文快速使用说明书
TRIM 输入信号经过 A/D 转换后的增益调整，调整正范围是-36~+18dB。LO Cut 输入信号
在 A/D 转换前插入低切开关。
LO CUT 低切滤波器，调整范围是 20~600Hz。IN 开关。 HI CUT 高切滤波器，调整范围是 1.0~20kHz。IN 开关。
1
一、接口说明
LOCAL BOX 接口说明：
3 路 MIC 输入接口 5 路监听输出接口 8 路 模拟输入/输出接口 8 Ch AES/EBU 数字输入/输出接口
STAGE BOX 接口说明：
48 路 MIC 输入接口 16 路模拟输出接口 8 Ch AES/EBU 输出接口
Vi4 调音台如图所示可分为 4 个部分，其中 3 个为输入控制，一个为主控制部分。输入 部分主要负责输入通道的调控，兼顾部分输出设置。而主控部分主要负责输出通道的调控及 系统设置。
1、4 段全频 PEQ 设置 --------------------------------------------------------- 11 2、输出效果器设置 ---------------------------------------------------------- 11 3、31 段 GEQ 设置 ------------------------------------------------------------ 11 4、输出动态设置 ------------------------------------------------------------- 12 5、输出声像设置 -------------------------------------------------------------12
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4
5
7
输入设置： 8 1.话筒插入后面板12输入 2.按想要要的通道推子上SEL键（1CH） 3.按触摸屏→再按INPUTS 注：多路话筒输入也是如此，其它 4.按触摸屏上InputPatch BUS（AUX）也是如此操作 5.找到MIC 12，按12看到打钩 6.调整IN模块上GANI,看到音量表 7.按BUS 1键，此键点亮，同时看到所有推子成黄色。 8.第一路推子就是这一路的AUX 1输出。 9.推起此推子和MONO/SEL推子MONITOR就有显示。
3
5
8 6
输入设置： 1.话筒插入后面板12输入 2.按想要要的通道推子上SEL键（1CH） 3.按触摸屏→再按INPUTS 4.按触摸屏上InputPatch 5.找到MIC 12，按12看到打钩 6.调整IN模块上GANI,看到音量表 7.推起1路推子到2/3位置 8.再推起L/R推子到2/3位置 9.看到L/R输出音量
INSERT：直接插入 的设置。 输入通道设置： 命名，选择通道。
复制黏贴：推子， 动态，编组，均衡， 效果器的复制黏贴。 加密：设置个人 密码。 PREFS：调整控制界 面亮度。 推子设置：对输入输 出推子安排的个性设 置。
输出通道设置：命 名，选择通道。 均衡：图 示均衡
SOLO：对单通道 和多通道的SOLO 的设置。
2 1
3.按SETUP键关闭红色， 变橙色。按2键，成红色。 这就调用了刚做的哑音编 组、
3
33
通道条参数拷贝和粘帖
1 2
1. 按SEL键选择一条需要复制参数的通道。 2. 按COPY PASTE键进入复制黏贴界面。 3. 选择你要复制的项目：推子，动态，EQ， 母线的编组，效果等等（默认为全选）， 然后按住PASTE hold键不放。 4. 按住不放PASTE hold键，再按想要粘帖 到的通道条的SEL键，即复制成功。
2
3 4
5
输出设置： 1.按MONO/SEL推子上的SEL键 2.按触摸屏→再按OUTPUTS 3.找到Patch 01 4.按Patch二下 5.找到O/P 2，按2看到打钩 6.在后面板输出2连上功放喇叭就能听到声音。
使用内部混响1操作 3
2 1 4
6
7
设置： 1.按IN B键 2.按4路混响通道推子上SEL键,同时把ON关掉。 3.按触摸屏→再按INPUTS 4.按触摸屏上InputPatch 5.按Input Patch二下 6.找到LEX-RT，按1，使1/2打钩 7.按IN A和FX1键，调整输入通道混响。
使用简介
面板介绍
接口介绍
Si Compact 实际操作要点
具体操作步骤
1.
触摸显示屏 触摸显示屏----看到此画面 触摸SYSTEM----看到以下画面 触摸RESET ALL
2.
3.
4.
建议在使用前做一次 RESET ALL (回到调音台初始状态)。
一路话筒输入到L/R/C输出的操作 4
6 7
使用内部混响操作 2
1 4
选择混响效果 5 1.按LEX钮 2.看到以下菜单 3.点4个效果器中的一个 4.选择想要的效果 5.每个效果用3个页面4个旋纽调整它们的参数。
矩阵输出操作 5 3 2 1 7 6 8
1.按MTX键 2.按想要4路MTX中那一路输出（1CH） 3.按推子上面的SLE键 4.按触摸屏→再按OUTPUTS 5.按触摸屏上Patch 01 6.点击它，找到O/P 5，打上钩。 7.按MTX 1键 8.选择BUS（AUX）中一路或二路混合从MTX 1输出。
图示EQ的使用
2
图示EQ只能加入到BUSM和TX 输出母线上。 Nhomakorabea1
4 3
1.按BUS钮 2.选择要加入图示EQ母线（BUS 1） 3.打开GEQ Hi或GEQ Lo 4.选择红推子调GEQ 33
快照功能
往下看键 查看快照清单键 拍照键 调用快照键
哑音编组
1.按SETUP键,变红色 按1、2、3 、4键中之一 变红色（2）。 2.按想要哑音推子上SEL键 变橙色，做了一个哑音 编组、
9 7
注：多路话筒输入也是如此
3 4 2
5
输出设置： 1.按L&R推子上的SEL键 2.按触摸屏→再按OUTPUTS 3.找到Patch 01 4.按Patch二下 5.找到O/P 15，按15看到15/16打钩 6.在后面板输出15、16连上功放喇叭就能听到声音
话筒输入到BUS 1输出的操作
3
监听：对左右或单通 道的监听，延时设置 等
THE END
33
1 4 2
输出层推子设置 1. 在主屏，点FADER SETUP键进入界面。 2. 在BUS层中，按SEL选择一条通道。 3. 转动旋钮到Assign MTX选项 在其中选择MTX 01，点击旋钮确定。 4. 这样我们可以看到矩阵输出放置在BUS层中。
屏幕介绍
OSC：振荡器的 设置。 系统设置：时间日期设 置，系统出错报告，重 置系统，网络连接等。 SHOW：添加新的 show，导入导出 等。
3
33
加密设置
1
2
4
1. 2. 3. 4. 在主屏，点SECURITY键进入界面。 界面里按ADD USER键添加新的使用者。 填写使用名和密码。按APPLY确认。 完成添加新的用户。 注：初始密码为：password
3
33
推子设置：
1
1. 在主屏，点FADER SETUP键进入界面。 2.按SEL键任意选择一条1—32输入， 立体声（效果器），母线输出， 矩阵，用旋钮选择排放的通道， 来自定义界面。 注：IN A和IN B层只能放置输入信号 BUS和MTX只能放置输出信号。 3.按INSERT《》为选择的通道开始整体向左或 者向右移动一格 按SHIFT《》为选择的一条通道向左或者向 右移动一格 按RESET LAYER为重置通道到初始化。
2
3
33
3 1
