心电图机的操作规程
3) aVF导联（加压单极左下肢导联） 左下肢电极经电阻连于放大器输入正极，改变后的中性电站连 于放大器输入负极，右上肢电极和左上肢电极分别通过电阻接改变后的中性 电站上。
心电图机的操作规程
• 3．单极导联
（1） V1导联：胸电极安放在胸骨右缘第四肋间。 （2） V2导联：胸电极安放在胸骨左缘第四肋间。 （3） V3导联：胸电极安放在V2与V4连线的中点。 （4） V4导联：胸电极安放在左锁骨中线与第五肋间。 （5） V5导联：胸电极安放在左腋前线与第五肋间。 （6） V6导联：胸电极安放在左腋中线与第五肋间。
心电图机的操作规程
• 基本操作程序
1．受试者安静平卧，全身肌肉松弛 2．按要求将心电图机面板上各控制钮置于适当位置。在心 电图机妥善接地后接通电源，预热5min。 3．安放电极 把准备安放电极的部位先用酒精棉球脱脂，再涂上导电 糊，以减小皮肤电阻。 4．连接导联线 按所用心电图机之规定，正确连接导联线。一般以5种 不同颜色的导联线插头与身体相应部位的电极连接，上肢： 左黄、右红；下肢：左绿、右黑。V1、V2、V3、V4、V5、 V6。
心电图机的操作规程
基本操作程序
5．调节基线旋动基线调节钮，使基线位于适当位置。
6．输入标准电压打开输入开关，使热笔预热10min后，重 复按动1mV定标电压按钮，再调节灵敏度（或增益）旋钮， 标准方波上升边为10mm。开动记录开关，记下标准电压 曲线。
7．记录心电图旋动导联选择开关，依次记录Ⅰ、Ⅱ、Ⅲ
心电图机的操作规程
•
•
开机准备
功能测试： – 充电电池：将心电图机的电源开关置于“开”，“电 池”指示灯应点亮，说明蓄电池供电正常；接入交流 电源，交流电源指示灯应点亮，设于“待机”时，电 池充电灯应点亮；设于“操作”时，电池指示灯点亮， 电池充电灯灭。
心电图机的操作规程
• 开机准备
• 功能测试：
– 打开电源开关，打开供电方式选择开关设为“操作”， 设定灵敏度为“1”，按下“检查”按键选择检查功能， 按下“开始”按键，开始走纸，检查记录的心电图波 形是否浓度足够，浓淡一致，调节热笔温度以达到最 佳效果。检查基线是否稳定。检查各导联的1mv定标 是否为一个正确高度的方波，调节阻尼以达到最佳效 果。
心电图机的操作规程
• 安放ECG电极注意事项：
1．准备好病人的皮肤。由于皮肤是不良导电体，要获得优 良的ECG信号，电极与皮肤的良好接触是很重要的。 ――如有必要，请将电极贴附部位的毛发剃掉。 ――用肥皂水彻底清洗电极贴附部位。不推荐使用乙醚或乙 醇，因为它们会使皮肤干燥，增加电阻。 ――用力擦皮肤，使它彻底干燥来增加组织中的毛细血流并 出去无用的的皮肤屑和皮肤油。 2．放电极前，要在电极上安夹子或按钮。如果您使用的不 是预上胶的电极，请在放电极前，涂上电极胶。 3．按照您所选的导联放置方案，将电极放在病人身上。
心电图机的操作规程
• 以我院光电ECG-6511为例
• 电气要求、环境要求
• 电源：单相220V，有单独的接地。
①
② ③ ④ ⑤ ⑥ ⑦ ⑿ ⑾ ⑩ ⑨ ⑧
①开关 ②基线调节键 ③走纸速度键 ⑤抗交流电键 ⑥电压选择键 ⑦复位键 ⑨导联选择键 ⑩停止键 ⑾ 基线漂移键
④抗肌电键 ⑧定标键 ⑿开始键
心电图机的操作规程
• 导联分类：
1．标准导联I、II、III (1) I导联 左上肢电极接心电图机放大器输入的正极，右上肢电极接放大器负极，所 得电位是两上肢电位之差。当左上肢电位较右上肢电位高时，描出的波形 向上，反之则向下。 (2) II导联 左下肢电极接放大器输入正极，右上肢电极接放大器输入负极。 当左下肢 电位较右上肢电位高时，描写的波形向上，反之则向下。 (3) III导联 左下肢电极接放大器输入正极，左上肢电极接放大器负极。当左 下肢电位高于上肢电位时，描出的波形向上，防止则向下。
心电图机的操作规程
基本操作程序
8．记录完毕，应解松电极，洗净擦干，以防腐蚀。 9．将心电图机面板上的各控制钮转回原处，最后切断电源。 10．取下记录纸，记下导联、受试者姓名、年龄、性别及实 验日期。 11．测量Ⅱ导的P波、R波、T波振幅，P—R、Q—T、R—R 间期，并计算心率
心电图机的操作规程
• 仪器介绍
• 本机的电源可用交流或内装的充电式电池。 • 由于具有交流干扰滤波器、肌电滤波器，不即使在测定环 境良的场所，或对高度紧张的患者也能够进行测定。 • 具有起搏抑制电路，可对使用心脏起搏器患者作 心电图 检查。 • 装有电极异常检出器，能指示电极的脱落。 • ECG-6511单道心电图机 备有交流干扰滤波器和肌电滤 波器。
心电图机的操作规程
• 2．加压单极肢体导联
1) aVR导联（加压单极右上肢导联） 左上肢电极经电阻连于放大器输入正极，改变后的中心电站连 于放大器输入负极，左上肢电极和左下肢电极分别通过电阻接改变后的中性 电站上。
2) aVL导联（加压单极左上肢导联） 左上肢电极经电阻连于放大器输入正极，改变后的中性电站连 于放大器负极，右上肢电极和左上肢电极分别通过电阻接于改变后的中性电 站上。
心电图机的操作规程
医疗保障部 刘铁柱
心电图机的操作规程
• • • • • • • 应用简介 电气要求、环境要求 开机准备 基本操作程序 安全与注意事项 日常保养维护 常见故障及处理
心电图机的操作规程
• 应用简介
• 心电图机是快速纪录与检查测量病人心电图的仪器，可做 常规检查心电图用，也可在急救中使用， • 目前临床上常用的心电图导联（即威尔逊网络导联）有标 准导联（I、II、III），加压单极肢体导联（aVR、aVL、 aVF）及胸导联（V1～V6）；
心电图机的操作规程
• 仪器介绍
• 内置可充电电池，能连续工作4小时并备有防止过放电和 过充电电路。 • 使用电池电源时，记录键处于“CHECK”或“STOP”位 置超过1~4分钟，电池节电机构会自动关闭电池电源。
心电图机的操作规程
• 开机准备
• 检查电源线、各导连线是否完好，如使用电池供电必须保 证电池充足。 • 检查电源接地是否良好。 • 检查记录纸是否装好，是否足够。

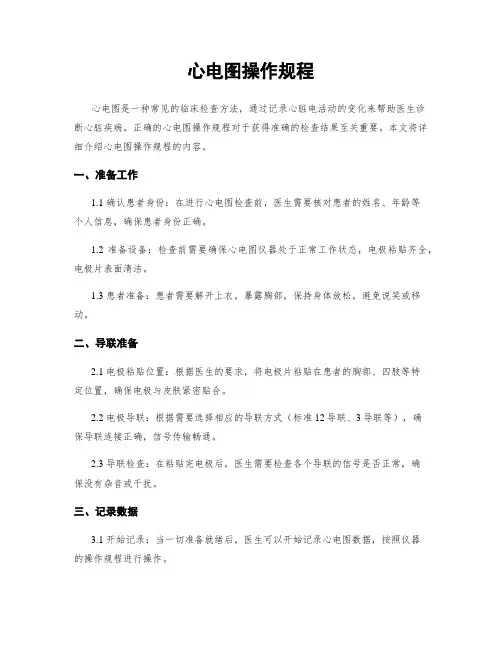

心电图操作规程
心电图操作规程心电图是一种常见的临床检查方法，通过记录心脏电活动的变化来帮助医生诊断心脏疾病。
正确的心电图操作规程对于获得准确的检查结果至关重要。
本文将详细介绍心电图操作规程的内容。
一、准备工作1.1 确认患者身份：在进行心电图检查前，医生需要核对患者的姓名、年龄等个人信息，确保患者身份正确。
1.2 准备设备：检查前需要确保心电图仪器处于正常工作状态，电极粘贴齐全，电极片表面清洁。
1.3 患者准备：患者需要解开上衣，暴露胸部，保持身体放松，避免说笑或移动。
二、导联准备2.1 电极粘贴位置：根据医生的要求，将电极片粘贴在患者的胸部、四肢等特定位置，确保电极与皮肤紧密贴合。
2.2 电极导联：根据需要选择相应的导联方式（标准12导联、3导联等），确保导联连接正确，信号传输畅通。
2.3 导联检查：在粘贴完电极后，医生需要检查各个导联的信号是否正常，确保没有杂音或干扰。
三、记录数据3.1 开始记录：当一切准备就绪后，医生可以开始记录心电图数据，按照仪器的操作规程进行操作。
3.2 观察波形：在记录数据的过程中，医生需要仔细观察心电图波形，注意是否有异常或不规则的信号出现。
3.3 确认记录：记录完数据后，医生需要确认数据的准确性，确保没有漏测或错误的情况发生。
四、保存数据4.1 数据存储：在记录完数据后，医生需要将心电图数据保存在电脑或打印出来，以备后续分析和诊断使用。
4.2 数据传输：如果需要将数据传输给其他医生或科室进行进一步分析，医生需要按照规定的方式进行数据传输。
4.3 数据保密：医生需要严格遵守患者隐私保护法规，确保心电图数据的保密性，不得随意泄露患者信息。
五、清理工作5.1 电极清理：在完成心电图检查后，医生需要将电极片从患者身上取下，清洁电极片表面，以备下次使用。
5.2 设备关机：关闭心电图仪器，确保设备处于关闭状态，避免浪费电能或损坏设备。
5.3 整理记录：将记录好的心电图数据整理好，存档或归档，以备日后查阅或比对。

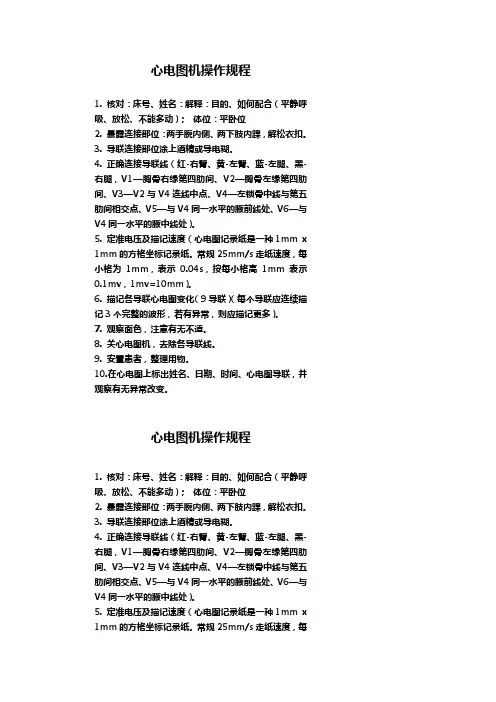

心电图机操作规程
心电图机操作规程1. 核对：床号、姓名：解释：目的、如何配合（平静呼吸、放松、不能多动）; 体位：平卧位2. 暴露连接部位：两手腕内侧、两下肢内踝，解松衣扣。
3. 导联连接部位涂上酒精或导电糊。
4. 正确连接导联线（红-右臂、黄-左臂、蓝-左腿、黑-右腿，V1—胸骨右缘第四肋间、V2—胸骨左缘第四肋间、V3—V2与V4连线中点、V4—左锁骨中线与第五肋间相交点、V5—与V4同一水平的腋前线处、V6—与V4同一水平的腋中线处）。
5. 定准电压及描记速度（心电图记录纸是一种1mm x 1mm 的方格坐标记录纸。
常规25mm/s走纸速度，每小格为1mm，表示0.04s，按每小格高1mm表示0.1mv，1mv=10mm）。
6. 描记各导联心电图变化（9导联）（每个导联应连续描记3个完整的波形，若有异常，则应描记更多）。
7. 观察面色，注意有无不适。
8. 关心电图机，去除各导联线。
9. 安置患者，整理用物。
10.在心电图上标出姓名、日期、时间、心电图导联，并观察有无异常改变。
心电图机操作规程1. 核对：床号、姓名：解释：目的、如何配合（平静呼吸、放松、不能多动）; 体位：平卧位2. 暴露连接部位：两手腕内侧、两下肢内踝，解松衣扣。
3. 导联连接部位涂上酒精或导电糊。
4. 正确连接导联线（红-右臂、黄-左臂、蓝-左腿、黑-右腿，V1—胸骨右缘第四肋间、V2—胸骨左缘第四肋间、V3—V2与V4连线中点、V4—左锁骨中线与第五肋间相交点、V5—与V4同一水平的腋前线处、V6—与V4同一水平的腋中线处）。
5. 定准电压及描记速度（心电图记录纸是一种1mm x 1mm 的方格坐标记录纸。
常规25mm/s走纸速度，每小格为1mm，表示0.04s，按每小格高1mm表示0.1mv，1mv=10mm）。
6. 描记各导联心电图变化（9导联）（每个导联应连续描记3个完整的波形，若有异常，则应描记更多）。
7. 观察面色，注意有无不适。

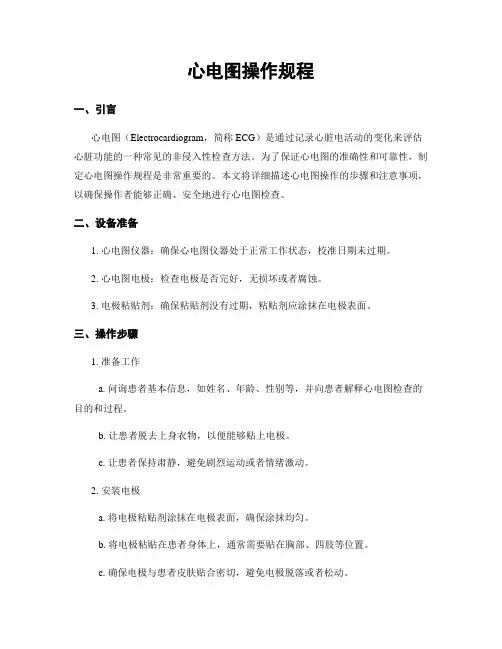

心电图操作规程
心电图操作规程一、引言心电图（Electrocardiogram，简称ECG）是通过记录心脏电活动的变化来评估心脏功能的一种常见的非侵入性检查方法。
为了保证心电图的准确性和可靠性，制定心电图操作规程是非常重要的。
本文将详细描述心电图操作的步骤和注意事项，以确保操作者能够正确、安全地进行心电图检查。
二、设备准备1. 心电图仪器：确保心电图仪器处于正常工作状态，校准日期未过期。
2. 心电图电极：检查电极是否完好，无损坏或者腐蚀。
3. 电极粘贴剂：确保粘贴剂没有过期，粘贴剂应涂抹在电极表面。
三、操作步骤1. 准备工作a. 问询患者基本信息，如姓名、年龄、性别等，并向患者解释心电图检查的目的和过程。
b. 让患者脱去上身衣物，以便能够贴上电极。
c. 让患者保持肃静，避免剧烈运动或者情绪激动。
2. 安装电极a. 将电极粘贴剂涂抹在电极表面，确保涂抹均匀。
b. 将电极粘贴在患者身体上，通常需要贴在胸部、四肢等位置。
c. 确保电极与患者皮肤贴合密切，避免电极脱落或者松动。
3. 进行心电图记录a. 打开心电图仪器，选择合适的记录模式。
b. 确保仪器连接正常，信号传输畅通。
c. 开始记录心电图，通常记录时间为10秒至数分钟。
d. 在记录过程中，操作者应观察仪器显示的波形，确保信号质量良好。
4. 完成记录后的处理a. 关闭心电图仪器，断开电极与患者的连接。
b. 将电极从患者身上移除，并清洁电极表面。
c. 将心电图记录保存至电脑或者打印出来，以备后续分析和诊断使用。
四、注意事项1. 操作者应具备相关的心电图操作知识和技能，确保能够正确操作心电图仪器。
2. 患者在进行心电图检查前，应告知医生相关的病史和用药情况。
3. 患者在进行心电图检查时，应保持身体放松，避免肌肉运动或者呼吸干扰信号质量。
4. 操作者应注意电极的贴合度，确保电极与患者皮肤之间无空隙。
5. 心电图仪器应定期进行校准和维护，以确保仪器的准确性和稳定性。
6. 操作者应注意个人卫生，使用洁净的手套进行操作，避免交叉感染。

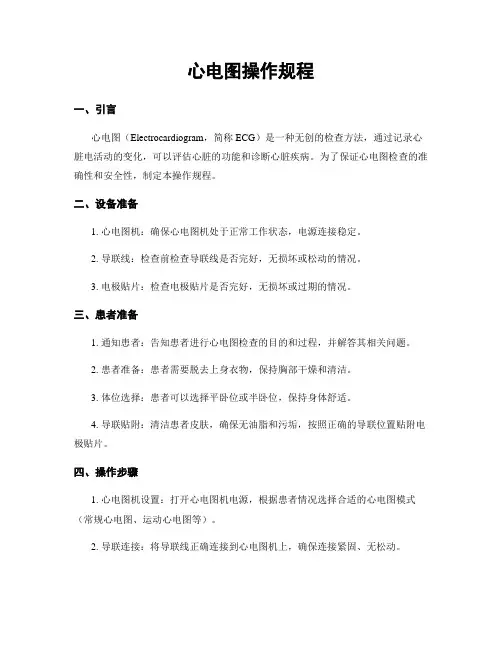

心电图操作规程
心电图操作规程一、引言心电图（Electrocardiogram，简称ECG）是一种无创的检查方法，通过记录心脏电活动的变化，可以评估心脏的功能和诊断心脏疾病。
为了保证心电图检查的准确性和安全性，制定本操作规程。
二、设备准备1. 心电图机：确保心电图机处于正常工作状态，电源连接稳定。
2. 导联线：检查前检查导联线是否完好，无损坏或松动的情况。
3. 电极贴片：检查电极贴片是否完好，无损坏或过期的情况。
三、患者准备1. 通知患者：告知患者进行心电图检查的目的和过程，并解答其相关问题。
2. 患者准备：患者需要脱去上身衣物，保持胸部干燥和清洁。
3. 体位选择：患者可以选择平卧位或半卧位，保持身体舒适。
4. 导联贴附：清洁患者皮肤，确保无油脂和污垢，按照正确的导联位置贴附电极贴片。
四、操作步骤1. 心电图机设置：打开心电图机电源，根据患者情况选择合适的心电图模式（常规心电图、运动心电图等）。
2. 导联连接：将导联线正确连接到心电图机上，确保连接紧固、无松动。
3. 导联贴附：根据标准的导联位置，将电极贴片贴附在患者身上，确保电极与皮肤充分贴合。
4. 心电图记录：操作员按下心电图机上的记录按钮，开始记录心电图信号。
5. 观察记录：观察心电图信号是否清晰、准确，如有干扰或异常情况，可以重新调整导联或重复记录。
6. 心电图保存：记录完毕后，将心电图保存在心电图机或计算机中，确保数据的安全性。
五、操作注意事项1. 操作员要熟悉心电图机的使用方法和操作流程，确保操作正确、规范。
2. 导联贴附时要注意患者的隐私和舒适度，避免造成不必要的尴尬或不适。
3. 心电图记录过程中，患者要保持安静，避免剧烈运动或说话，以免干扰心电图信号的准确性。
4. 操作员要仔细观察心电图信号的波形和变化，及时发现异常情况并记录。
5. 操作结束后，要及时清理心电图机和导联线，保持设备的整洁和良好状态。
六、常见问题及解决方法1. 心电图信号不清晰：检查导联线是否连接紧固、电极贴片是否贴附牢固，重新调整导联或更换电极贴片。

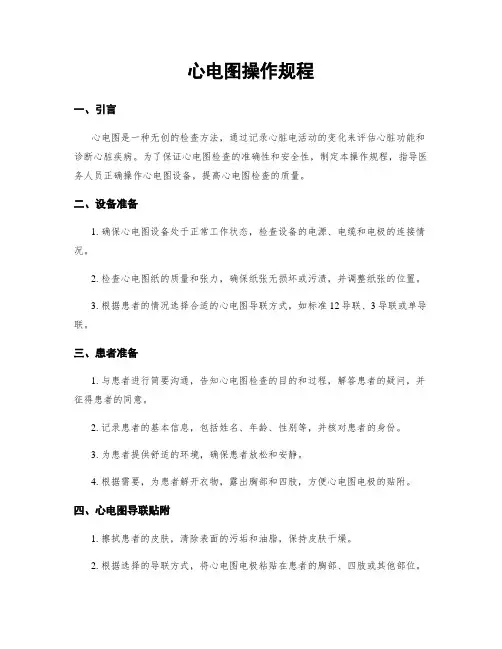

心电图操作规程
心电图操作规程一、引言心电图是一种无创的检查方法，通过记录心脏电活动的变化来评估心脏功能和诊断心脏疾病。
为了保证心电图检查的准确性和安全性，制定本操作规程，指导医务人员正确操作心电图设备，提高心电图检查的质量。
二、设备准备1. 确保心电图设备处于正常工作状态，检查设备的电源、电缆和电极的连接情况。
2. 检查心电图纸的质量和张力，确保纸张无损坏或污渍，并调整纸张的位置。
3. 根据患者的情况选择合适的心电图导联方式，如标准12导联、3导联或单导联。
三、患者准备1. 与患者进行简要沟通，告知心电图检查的目的和过程，解答患者的疑问，并征得患者的同意。
2. 记录患者的基本信息，包括姓名、年龄、性别等，并核对患者的身份。
3. 为患者提供舒适的环境，确保患者放松和安静。
4. 根据需要，为患者解开衣物，露出胸部和四肢，方便心电图电极的贴附。
四、心电图导联贴附1. 擦拭患者的皮肤，清除表面的污垢和油脂，保持皮肤干燥。
2. 根据选择的导联方式，将心电图电极粘贴在患者的胸部、四肢或其他部位。
3. 粘贴电极时，确保电极与皮肤充分接触，避免电极松动或脱落。
4. 检查电极的连接情况，确保电极与心电图设备的插头连接牢固。
五、心电图记录1. 在心电图设备上设置合适的记录速度和增益，确保记录的心电图清晰可见。
2. 开始记录前，让患者保持安静，尽量避免说话和运动。
3. 启动心电图设备，开始记录心电图信号。
4. 在记录过程中，观察心电图波形的变化，注意是否出现异常波形或干扰信号。
5. 心电图记录完成后，关闭设备，将心电图纸剪下并进行标注，包括患者信息、记录时间等。
六、心电图分析与解读1. 将心电图纸放入心电图分析仪或计算机软件中，进行自动分析。
2. 仔细观察心电图的各个导联，检查心率、心律、ST段、QRS波群等指标是否正常。
3. 根据心电图的特征和临床症状，结合患者的病史和体征，进行心电图的综合分析和解读。
4. 如有必要，可以请心电图专家进行进一步的解读和诊断。

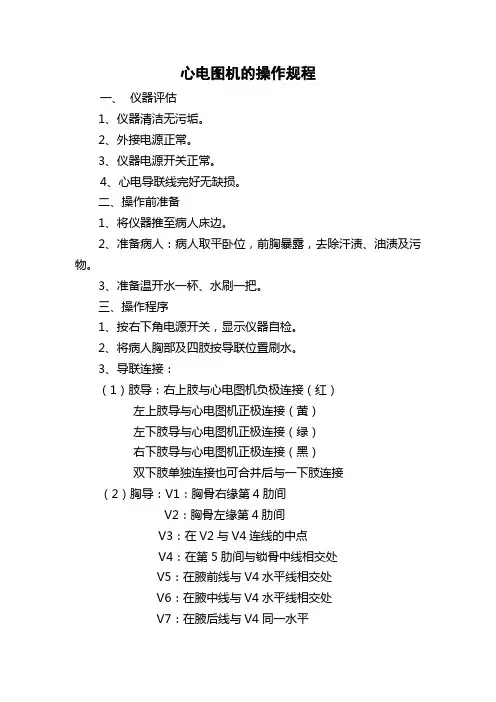

心电图机的操作规程
心电图机的操作规程一、仪器评估1、仪器清洁无污垢。
2、外接电源正常。
3、仪器电源开关正常。
4、心电导联线完好无缺损。
二、操作前准备1、将仪器推至病人床边。
2、准备病人：病人取平卧位，前胸暴露，去除汗渍、油渍及污物。
3、准备温开水一杯、水刷一把。
三、操作程序1、按右下角电源开关，显示仪器自检。
2、将病人胸部及四肢按导联位置刷水。
3、导联连接：（1）肢导：右上肢与心电图机负极连接（红）左上肢导与心电图机正极连接（黄）左下肢导与心电图机正极连接（绿）右下肢导与心电图机正极连接（黑）双下肢单独连接也可合并后与一下肢连接（2）胸导：V1：胸骨右缘第4肋间V2：胸骨左缘第4肋间V3：在V2与V4连线的中点V4：在第5肋间与锁骨中线相交处V5：在腋前线与V4水平线相交处V6：在腋中线与V4水平线相交处V7：在腋后线与V4同一水平V8：左肩胛线与V4同一1、将仪器电源关闭。
水平V9：后正中线与V4同一水平VIR—V6R：与V1—V6相对应4、按抗干扰键Fiter, 检查检查显示屏，心电图显示基线是否平稳。
5、按上下左右键，翻页看各导联基线是否平稳。
6、按左下角Auto，自动记忆，按F1键取消打印号，打印心电图。
7、将导联取下，关电源开关。
8、将病人接导联位置的水擦拭干净，协助病人穿衣。
四、操作后准备1、将仪器电源关闭。
2、外接电源线不要取下，使仪器始终保持充电状态备用。
3、将取下的导联线整齐放好。
4、将仪器推回固定位置。
心电图操作规程
心电图操作规程一、引言心电图（Electrocardiogram，简称ECG）是一种记录心脏电活动的非侵入性检查方法，通过记录心脏电活动的变化，可以评估心脏的功能和诊断心脏疾病。
本文旨在规范心电图操作流程，确保操作的准确性和可靠性。
二、设备准备1. 确保心电图机器处于正常工作状态，检查电源是否接通。
2. 检查心电图仪器的电极和导线是否完好，如有损坏应及时更换。
3. 准备心电图纸和打印机纸，确保纸张质量良好。
4. 检查心电图仪器的设置参数，如增益、滤波器等，根据需要进行调整。
三、患者准备1. 向患者解释心电图检查的目的和过程，并获得患者的同意。
2. 记录患者的基本信息，包括姓名、性别、年龄等。
3. 让患者脱掉上身衣物，将导联电极贴在患者的胸部和四肢上，确保电极与皮肤紧密贴合。
4. 提醒患者保持安静，避免说话和活动。
四、操作步骤1. 打开心电图机器，确保电源正常。
2. 根据患者的情况选择合适的导联方式，如三导联、十二导联等。
3. 检查导联电极的连接是否正确，确保导联电极与心电图仪器的插口连接牢固。
4. 点击心电图仪器上的开始记录按钮，开始记录心电图。
5. 在记录过程中，观察心电图仪器上的波形图，确保波形清晰可见。
6. 在记录过程中，注意患者的呼吸和心率变化，记录相关信息。
7. 心电图记录结束后，点击心电图仪器上的停止按钮，停止记录。
8. 检查记录的心电图是否完整，如有不完整的情况，可重新进行记录。
9. 将打印机纸上的心电图剪下，并在心电图上标注患者的基本信息和记录时间。
10. 将记录的心电图归档，确保保存完整和有序。
五、操作注意事项1. 操作前应仔细检查心电图仪器的工作状态和电极导线的连接情况，确保准备充分。
2. 操作过程中应保持专注，注意观察心电图波形的变化，及时发现异常情况。
3. 操作时应与患者保持良好的沟通，尽量减少患者的紧张和不适。
4. 操作结束后应及时整理心电图记录和相关信息，确保记录的准确性和可读性。
心电图机操作规程
心电图机操作规程
一、使用说明
1.连接电源→开机⊙→输入患者数据，按F1（ID，姓，名，身高，体重，性别）→保存，
按F6→25mm/s，20mm/mv，100Hz→按正确位置连接电极（见表一）→观察图像稳定，显示清晰后→按绿色心电按钮→按继续，等待出结果
2.有起搏器者，需要启动起搏器增强按钮，以便于识别起搏器脉搏
二、导入记录
点击更多，找到主菜单→点击文件管理器→按导入键→选SD卡→选择要导入的记录
三、导出记录
主菜单→文件管理器→选择要导出的记录（按选择键，单个或全选）→点击更多→导出Hilltop →返回→导入→点击卡，查看是否已经导出至卡
四、寻找记录
主菜单→文件管理器→搜索→输入搜索标准→点击搜索键
五、删除记录
主菜单→文件管理器→删除单个记录，点击选择键，再用方向键选择要删除的记录（或点击全选键全部删除）→是或否→是
六、打印记录
主菜单→文件管理器→选择单个记录或全部→点击打印键
*备注
一导联连接质量显示。
心电图操作流程,心电图机操作规程sop
心电图机操作规程
一、开机前，检查电源线，电极连接是否良好。
二、患者平静躺在床上，肢体放松，呼吸平稳。
三、病人仰卧于床上，在两手腕屈侧关节上约3厘米及两内踝上约10厘米处涂抹导电液，在固定电极。
四、按规定安好导联线。
五、按下导联选择键，选择导联，再描记心电图。
六、做完心电图，关闭电源开关，收好导联。
七、如需做床头心电图，在仪器搬运过程中应做到轻拿、轻放、避免碰撞。
八、结束一日的工作后，检查心电图机及电极是否完好，并做好交接班。
九、每天清洁仪器、每周彻底除尘仪器一次，做好定期保养已维修登记。
心电图操作规程
心电图操作规程一、引言心电图是一种常见的临床检查方法，用于评估心脏的电活动和诊断心脏疾病。
为了确保心电图检查的准确性和安全性，制定了以下的心电图操作规程。
二、术前准备1. 设备准备：确保心电图机器处于正常工作状态，电源连接稳定，纸张和电极贴片充足，并确保记录纸的速度和增益设置正确。
2. 患者准备：告知患者心电图检查的目的和过程，并让患者脱去上身衣物，以便贴上电极贴片。
对于女性患者，应尽量避免贴片在乳房位置。
三、操作步骤1. 患者体位：让患者取坐位或者卧位，保持身体放松。
2. 电极贴片：根据标准的心电图导联系统，将电极贴片粘贴在患者的胸部和四肢上。
确保电极贴片与皮肤贴合密切，无空隙和松动。
3. 导联连接：将导联线与电极贴片连接，确保连接坚固。
导联线的颜色应与相应导联的标识相符。
4. 心电图记录：将记录纸插入心电图机器，并设置合适的速度和增益。
开始记录前，应确保记录纸上显示了患者的个人信息和日期。
5. 心电图采集：操作员按照标准心电图采集的顺序，挨次记录12个导联的心电图波形。
在每一导联记录前，应确保波形稳定和清晰。
6. 心电图分析：记录完毕后，操作员应子细观察心电图波形，检查是否存在异常波形和心律失常。
如有需要，可使用计算机辅助分析心电图结果。
7. 心电图报告：操作员应根据心电图的分析结果，撰写相应的心电图报告。
报告应包括患者的基本信息、心电图波形描述、心电图所见和结论。
四、术后处理1. 电极贴片的清理：将电极贴片从患者身上取下，用湿纸巾或者消毒液擦拭清洁，确保下次使用时的卫生和质量。
2. 设备的关闭：心电图检查结束后，及时关闭心电图机器，并进行必要的清洁和维护。
五、常见问题及解决方法1. 电极贴片脱落：如果电极贴片在检查过程中脱落，应即将更换新的电极贴片，并重新连接导联。
2. 波形干扰：如果心电图波形受到干扰，应检查导联线是否连接良好，电极贴片是否贴合密切，以及是否有外界电磁干扰等因素。
3. 心电图结果异常：如果心电图结果异常，应与医生进行讨论，进一步评估患者的心脏状况。
