5.3.数据传送类指令
数据传送类指令
05
06
不允许直接向段寄存器传送立即数。
该指令不影响标志位。
06
数据传送类指令
例3-12
指出下列指令中的错误 （1）MOV [DI], [SI] （2）MOV DS, 1000H （3）MOV 2000H, AX
（1）两个操作数不能同时为存 储器操作数。
（2）不能直接向段寄存器传送 立即数，正确的指令应为：
（1）在CPU内部寄存器之间 进行数据传送。
例如，MOV BL, AL MOV BX, AX MOV DS, AX
（2）在CPU内部寄存器与存 储器之间进行数据传送。
例如，MOV AX, [1000H] MOV BX, [SI][BX] MOV DATA[BP], ES
（3）将立即数传送给寄存器。 例如，MOV AX, 1234H MOV SI, 1000H
例3-14
数据传送类指令
已知：(BX)＝1122H，(DS)＝3000H，(31000H)＝1234H。执行指令： XCHG BX, [1000H] 源操作数的物理地址为：(DS)×16+1000H＝31000H。 指令执行的结果为：(BX)＝1234H，(31000H)＝1122H。
要实现两个存储单元X与Y之间的数据交换， 可以执行如下指令：
数据传送类指令
例3-15 已知：(DS)＝3000H，(32000H)＝12H，(32001H)
＝34H，(32002H)＝56H，(32003H)＝78H。执行指令： LDS SI, [2000H]
地址传送指令
1.5 输入输出指令
数据传送类指令
输入输出指令用于在I/O端口与CPU之间传送数据。
MOV AX, 1000H MOV DS, AX （3）立即数不能作为目的操 作数。
数据传送类指令
数据传送类指令
1. 通用数据传送
2. 堆栈操作
3. 地址传送
4. 标志位传送
5. I/O数据传送
传送类指令执行后对标志位都没有影响（除SAHF、 POPF和POPFD外）。
－．通用数据传送指令
指令书写格式
指令功能
MOV REG/MEM/SEG，REG/MEM/SEG/IMM XCHG REG/MEM，REG/MEM XLAT BSWAP REG32
2009年6月2日星期二
8
PUSH/POP指令
PUSH指令：①SP-N→SP； ②16/32/64位的源操作数压入堆栈
源操作数可以是通用寄存器、段寄存器和存储器，N为源操作数的 字节数2或4或8 。 POP指令：①从栈顶弹出操作数到目标操作数；
② SP+N→SP 目标操作数可以是通用寄存器、段寄存器（CS除外）或存储器。
注意：
①不能在两个存储单元之间直接交换数据；
②段寄存器和立即数不能作为操作数。
2009年6月2日星期二
5
（3）查表转换指令XLAT
指令格式：XLAT 功能：完成一个字节的查表转换，将数据段中偏移地址为
BX/ebx/RBX与AL寄存器之和的存储单元的内容送入AL寄存器， 即：[BX+AL]→AL。 例：若(BX)=0100H,(AL)=05H,执行XLAT指令后,(AL)=2CH。 注意：由于AL只有8位,所以表的长度不能超过256字节。
2009年6月2日星期二
10
（3）PUSHAD/POPAD
386新增指令 PUSHAD指令将所有扩展通用寄存器的内容
压入堆栈，压入的顺序是：EAX、ECX、 EDX、EBX、ESP、EBP、ESI、EDI； POPAD弹出的顺序与PUSHAD压入的相反 （弹出到ESP的值被丢弃）。
MCS-51指令系统
4、控制转移类指令(二)
无条件转移：(LJMP,AJMP,SJMP,JMP—4条) LJMP addr16 长跳转指令
——可在64K范围内跳转 AJMP addr11 绝对跳转指令
——可在指令所在的2K范围内跳转 SJMP rel 相对跳转指令
——可在当前PC-128与+127范围内跳转 JMP @A+DPTR 间接长跳转指令
1
累加器清零/取反操作 (CLR,CPL—2条)
CLR A —对累加器清零
1 Byte 1 Tm
CPL A ——对累加器按位取非 1 Byte 1 Tm 15
3、逻辑运算及移位类指令(三)
逻辑运算指令在程序中的应用(下面的例子认为Acc 的内容为9AH)
逻辑与ANL运算用于对某些位进行清0或者保留： 例: ANL A, #0FH; 则(A) = 0AH
位清零/置位指令(4条)： CLR bit(或C) —— (bit或 C)“0” SETB bit(或C) —— (bit或 C)“1”
位逻辑与/或/非指令(6条)： ANL C，bit(或/bit) ORL C，bit(或/bit) CPL bit (或 C) 注: “/bit”表示对bit位先取反然后再参加运算
带借位减法(SUBB):(A) ← (A)- (Cy)- (第二操作数)
10
2、算术运算类指令(三)
加1/减1操作： (INC，DEC—9条) INC, DEC与用加/减法指令做加1/减1 操作不 同之处在于INC、DEC不影响标志位。
单字节乘/除运算: (MUL，DIV—2条) 两个单字节数的乘/除法运算只在A与B之间 进行。 MUL AB: (A)与(B)相乘, 积为16位数,
三菱F 系列PLC的功能指令
[D·]
2．指令说明
3 传送指令 2
图5.25为MOV的示例梯形图，对应的指令为： MOV D10 D20。 如X010接通，将D10的内容传送到D20中去，传送结果
5.3.3 传送指令 3
D10内容保持不变，D20中内容被D10内容转化为二进 制后取代。 可以将D10中的内容通过多条传送指令传送到多个目标 单元中去，传送结果D10的内容还是不变，也就是说源 存储器是“取之不尽”的，而目存储器则是“后入为主 ”。 MOV指令的32位脉冲方式： （D）MOV（P） [S·] [D·]。 5.3.4 移位传送指令
5.3.1 比较指令 2
比较指令CMP可对两个数进行代数减法操作，将源操 作数[S1·]和[S2·]的数据进行比较，结果送到目标操作 数[D·]中，再将比较结果写入指定的相邻三个标志软组 件中。指令中所有源数据均作为二进制数处理。 图5.23所示为比较指令CMP的梯形图，对应的指令为 ：CMP Kl00 D10 M0。 在图5.23中，如X010接通， 则将执行比较操作，即将 100减去D10中的内容，再 将比较结果写入相邻三个 标志软组件M0～M2中。标 志位操作规则是：
BCD码变换指令能够转换的最大数据范围就会出错， 16位操作时为0～9999；32位操作时为0～99999999 。BCD码变换指令的32位脉冲操作格式为： （D）BCD（P）[S·] [D·]。
5.3.10 BIN变换指令
1．指令用法
BIN变换指令： FNC19 BIN [S·] [D·] [S·]为被转换的软组件，[D·]为目软组件。 功能：将指定软组件中的BCD码转换成二进制数并送 到指定的目软组件中去。此指令作用正好与BCD变换 指令相反，用于将软组件中的BCD码转换成二进制数 2．指令说明 BIN变换指令概要如表5.19。
数据传送类指令
【例】： 设内部RAM(30H)=40H，(40H)=10H，(10H)=00H，(P1)=0CAH，分析以 下程序执行后，各单元、寄存器、P2口的内容。
MOV R0，#30H
；R0←30H
MOV A，@R0
；A←((R0))
MOV R1，A
；R1←(A)
MOV B，@R1
；B←((R1))
MOV @R1，P1
；A←00H
MOV @DPTR，A
；((DPTR))←(A)
程序段执行后，（DPTR）=2023H，(30H)=0FH，(A)=00H，(2023H)=00H，表示 把片外RAM 2023H单元的内容0FH送到内部RAM的30H单元，然后把外部RAM 2023H单元和累加器A清0。
若采用R0和R1间接寻址，必须把高8位地址先送到P2口，上述程序段将改为：
单片机原理与应用
助记符有：MOV，MOVX，MOVC，XCH，XCHD，PUSH，POP，SWAP。 格式：MOV [目的操作数]，[源操作数] 功能：目的操作数← 源操作数中的数据 源操作数可以是：A、Rn、direct、@Ri、#data 目的操作数可以是：A、Rn、direct、@Ri
注意：一般不影响标志，只有一种堆栈操作可能直接修改程序状态字 PSW。另外，如果目的操作数为ACC，将会影响奇偶标志P。
MOV A，@Ri
A←（（Ri）） √ × × × Ri内容指向的地址单元中的内容送到累加器A
【例】： 设外部RAM（2023H）=0FH，执行以下程序段：
MOV DPTR，#2023H ；DPTR←2023H
MOVX A，@DPTR
；A←((DPTR))
MOV 30H，A
；30H←(A)

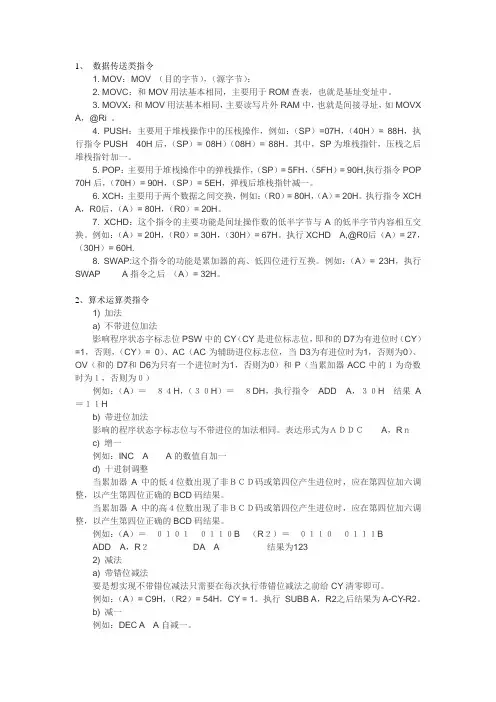

51指令集
1、数据传送类指令1. MOV：MOV （目的字节），（源字节）；2. MOVC：和MOV用法基本相同，主要用于ROM查表，也就是基址变址中。
3. MOVX：和MOV用法基本相同，主要读写片外RAM中，也就是间接寻址，如MOVX A，@Ri 。
4. PUSH：主要用于堆栈操作中的压栈操作，例如：（SP）=07H，（40H）= 88H，执行指令PUSH 40H后，（SP）= 08H）（08H）= 88H。
其中，SP为堆栈指针，压栈之后堆栈指针加一。
5. POP：主要用于堆栈操作中的弹栈操作，（SP）= 5FH，（5FH）= 90H,执行指令POP 70H后，（70H）= 90H，（SP）= 5EH，弹栈后堆栈指针减一。
6. XCH：主要用于两个数据之间交换，例如：（R0）= 80H，（A）= 20H。
执行指令XCH A，R0后，（A）= 80H，（R0）= 20H。
7. XCHD：这个指令的主要功能是间址操作数的低半字节与A的低半字节内容相互交换。
例如：（A）= 20H，（R0）= 30H，（30H）= 67H。
执行XCHD A,@R0后（A）= 27，（30H）= 60H.8. SWAP:这个指令的功能是累加器的高、低四位进行互换。
例如：（A）= 23H，执行SWAP A指令之后（A）= 32H。
2、算术运算类指令1) 加法a) 不带进位加法影响程序状态字标志位PSW中的CY（CY是进位标志位，即和的D7为有进位时（CY）=1，否则，（CY）= 0）、AC（AC为辅助进位标志位，当D3为有进位时为1，否则为0）、OV（和的D7和D6为只有一个进位时为1，否则为0）和P（当累加器ACC中的１为奇数时为１，否则为０）例如：（A）＝８４H，（３０H）＝８DH，执行指令ADD A，３０H结果A ＝１１Hb) 带进位加法影响的程序状态字标志位与不带进位的加法相同。
表达形式为ＡＤＤＣA，Rｎc) 增一例如：INC A A的数值自加一d) 十进制调整当累加器A中的低４位数出现了非ＢＣＤ码或第四位产生进位时，应在第四位加六调整，以产生第四位正确的BCD码结果。
8086CPU中的数据传送类指令
8086CPU 中的数据传送类指令数据传送类指令注意点1. 除 SAHF 、POPF 指令外，其余传送类指令CPU 执⾏后，对6个状态标志均⽆影响。
也就是说，除 SAHF 、POPF 指令外，CPU 只是做了数据传送，并没有进⾏数据运算，对状态标志位⽆影响。
2. 语法规则1）⽴即数只能做源操作数2）类型⼀致3）类型明确4）当ES 、DS 、SS 做⽬的操作数时，源操作数不能是⽴即数。
5）CS 、IP 不能做⽬的操作数6）两存储器单元之间不能直接操作数据传送类指令通⽤数据传送指令-MOVmov 指令的格式为取有效地址指令-LEALEA 指令的格式为REG_16表⽰⼀个16位寄存器，理论上只要是16位即可，但是因为存放有效地址，所以最好是 BX 、BP 、SI 、DIMEM 是5种存储器寻址⽅式之⼀指明的⼀个存储器单元。
例如等同于功能⼀样。
取地址指针指令-LDS 、LES这两个指令是将双字变量MEM 内容中的⾼16位送⼊DS/ES ，低16位送⼊指定的REG16中。
这⾥REG16不允许为段寄存器。
不常⽤，了解。
以LDS 为例，格式为REG_16表⽰⼀个16位寄存器MEM 是5种存储器寻址⽅式之⼀指明的⼀个存储器单元例如得到地址指针，就可以很容易取数据MOV DST ，SRCLEA REG_16，MEMLEA BX ，data1 ;data1是变量，直接寻址找到这个存储单元把有效地址送给BXMOV BX ，OFFSET data1LDS REG_16，MEMTABLE DB 10H ，20H...LDS BX ，TABLE ;TABLE 的段地址->（DS ）,TABLE 的偏移地址->(BX)Processing math: 100%MOV DX，[BX]实际中LEA⽤的⽐较多。
标志传送指令-LAHF、SAHF指令LAHF（load AH register from flags）可以将PSW寄存器中的低8位传送到AH中，指令SAHF（store AH register from flags）可以将AH 的内容传送到PSW寄存器中的低8位。
关于第七讲 数据传送类指令
第七讲数据传送类指令教学方法:讲授法教学目的:1、熟悉数据传送的三种方式及特点2、熟悉ROM数据传送（查表）3、熟练掌握RAM数据传送教学重点、难点：堆栈操作指令、查表指令主要教学内容（提纲）：一、数据传送的三种方式二、ROM数据传送三、RAM数据传送复习：1、MCS-51系列指令格式？2、六种寻址方式分别是什么？讲授要点§3-2 数据传送类指令一、内部RAM数据传送类1、一般数据传送指令回忆前述操作数描述符：A，direct，Rn，@Ri，#data，DPTR等。
经排列组合可写出下列指令：MOV A，Rn ；（A）（Rn）以下类似。
MOV A，directMOV A，@RiMOV A，#dataMOV Rn，AMOV Rn，directMOV Rn，#dataMOV direct，AMOV direct，RnMOV direct，directMOV direct，@RiMOV direct，#dataMOV @Ri，AMOV @Ri, directMOV @Ri，#dataMOV DPTR，#data16 ；唯一的16位数据传送指令。
上述指令不影响任何标志位，但PSW的P位除外。
注意：MOV Rn，RnMOV @Ri, @RiMOV Rn, @RiMOV #data, A等指令是非法指令。
2、栈操作指令PUSH directPOP direct不影响任何标志位。
PUSH direct 指令执行中，机器自动进行两步操作：（1）（SP）（SP）+ 1（2）（（SP））（direct）例1、设（SP）= 09H，（DPTR）= 0123H，分析：执行PUSH DPLPUSH DPH后，各单元中的内容。
POP direct 指令执行中，机器也自动进行两步操作：（1）（direct）（（SP））（2）（SP）（SP）－1例2、设（SP）= 0BH，（0BH）= 01H，（0AH）= 23H执行POP DPHPOP DPL后，各单元中的内容。
