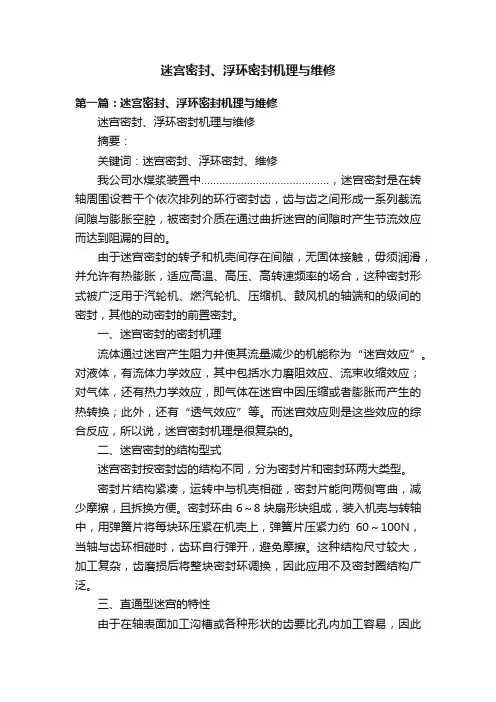

迷宫密封、浮环密封机理与维修

迷宫密封、浮环密封机理与维修第一篇:迷宫密封、浮环密封机理与维修迷宫密封、浮环密封机理与维修摘要:关键词:迷宫密封、浮环密封、维修我公司水煤浆装置中……………………………………,迷宫密封是在转轴周围设若干个依次排列的环行密封齿,齿与齿之间形成一系列截流间隙与膨胀空腔,被密封介质在通过曲折迷宫的间隙时产生节流效应而达到阻漏的目的。
由于迷宫密封的转子和机壳间存在间隙,无固体接触,毋须润滑,并允许有热膨胀,适应高温、高压、高转速频率的场合,这种密封形式被广泛用于汽轮机、燃汽轮机、压缩机、鼓风机的轴端和的级间的密封,其他的动密封的前置密封。
一、迷宫密封的密封机理流体通过迷宫产生阻力并使其流量减少的机能称为“迷宫效应”。
对液体,有流体力学效应,其中包括水力磨阻效应、流束收缩效应;对气体,还有热力学效应,即气体在迷宫中因压缩或者膨胀而产生的热转换;此外,还有“透气效应”等。
而迷宫效应则是这些效应的综合反应,所以说,迷宫密封机理是很复杂的。
二、迷宫密封的结构型式迷宫密封按密封齿的结构不同,分为密封片和密封环两大类型。
密封片结构紧凑,运转中与机壳相碰,密封片能向两侧弯曲,减少摩擦,且拆换方便。
密封环由6~8块扇形块组成,装入机壳与转轴中,用弹簧片将每块环压紧在机壳上,弹簧片压紧力约60~100N,当轴与齿环相碰时,齿环自行弹开,避免摩擦。
这种结构尺寸较大,加工复杂,齿磨损后将整块密封环调换,因此应用不及密封圈结构广泛。
三、直通型迷宫的特性由于在轴表面加工沟槽或各种形状的齿要比孔内加工容易,因此常把孔加工成光滑面,与带槽或带齿的轴组成迷宫,这就是直通型迷宫,因制作方便,所以直通型迷宫应用最广。
但是,直通型迷宫存在着透气现象,其泄露量大于理想迷宫的泄露量。
3.1 迷宫特性的影响因素:1)齿的影响。
齿距一定时,齿数越多,泄露量越少。
齿距改变时,齿距越大,泄露量会急剧下降,同时还可以减少透气现象的影响。
2)膨胀室的影响。
机械工程中机械密封环的失效分析与改进

机械工程中机械密封环的失效分析与改进
一、机械密封环的失效分析:
1.密封环的磨损:机械密封环在运行过程中,由于摩擦和磨损,导致密封环表面不平整,从而影响其密封性能。
2.密封环材料的老化:密封环材料的老化是导致机械密封环失效的一个主要因素。
长时间高温、酸碱等环境条件下,密封材料会发生物理和化学变化,导致密封环性能下降。
3.密封环的断裂:机械密封环在机械振动或机械冲击的作用下,可能会发生断裂,从而导致泄漏。
4.密封环的设计缺陷:一些机械密封环的设计存在缺陷,比如剖面设计不合理、尺寸匹配不当等,导致其失效。
二、机械密封环的改进:
1.优化密封环材料:选择抗磨损、耐高温、耐腐蚀等性能良好的密封环材料,如陶瓷、金属等,以提高密封环的使用寿命和可靠性。
2.改进密封环结构设计:通过优化机械密封环的剖面设计、尺寸匹配等,提高密封环的密封性能和耐久性。
3.引入新的密封技术:如采用真空密封技术、磁悬浮密封技术等,可以改善传统机械密封环的失效问题,提高密封性能。
4.定期检修和保养:定期检查机械密封环的磨损情况,及时更换磨损严重的密封环,同时进行润滑保养,以延长其使用寿命。
综上所述,机械密封环失效的原因很多,但通过合理的分析和改进措施,可以有效减少其失效可能性,提高机械密封环的使用寿命和可靠性,保证设备的正常运行。
因此,工程师和技术人员应密切关注机械密封环的失效问题,并不断优化改进,以满足不同应用领域对密封性能的要求。
机械设备密封失效的原因分析及安装方法

机械设备密封失效的原因分析及安装方法机械密封在各种机械设备中应用广泛,不仅能够保证设备在使用过程中增强性能,使机械设备维持正常的运行状态,亦能延长设备的使用年限,针对这一点,文章重点分析了油田机械设备密封失效的原因分析及安装方法。
标签:机械密封;失效;原因分析;安装方法一、机械密封失效的原因1、机械密封内部相关橡胶密封圈出现老化,因橡胶圈老化而造成机械密封失效是最常见的现象,对于这种情况只要更换新机封即可解决,2、没有按照机械密封使用的技术要求予以使用,有些设备上的工况完全不符合机械密封使用条件,若强行使用的话,就可能出现密封失效问题,3、没有按照设备使用操作规范进行操作,机械设备在使用过程中,很多设备的操作规范上都要求停止运行前要先进行冲洗,如果没有冲洗设备停止时间较长后料浆会将机封的弹簧结死,使机封失去自动调节功能。
4、机封本身质量存在问题,大部分有问题的机封均是由于机封内部水封(油封)与机封轴套装配间隙较大,当水压、油压大或设备启动时就出现滴漏现象,还有一部分则可能是不规范运输,或使用不当造成密封面的损坏,5、安装不正确造成泄漏,在安装过程中,没有认真检查备品备件的型号、尺寸,安装后出现尺寸差异造成泄漏;有些则是不按操作规范安装、野蛮安装造成密封面刻花(破损)从而影响安装质量造成的泄漏,6、橡胶密封圈失效。
油田设备设备机械密封所用辅助密封圈基本上是聚四氟乙烯O型圈,长时间处在污水和药剂介质环境中,橡胶弹性和强度降低,且易发生膨胀、溶解而与金属粘连,在轴颈的矩形槽中O型截面变成矩形截面,整只密封圈外径变小,形成泄漏间隙从而产生泄漏,另外,在装配时出现扭转扭曲,在使用过程中受到冲击振动,均可能导致使橡胶圈局部挤伤甚至断裂失效。
当工作中的输送介质处于金属与金属或金属与非金属表面之间狭窄的缝隙时,由于介质长期滞留在缝隙内而产生的一种局部腐蚀,它会使缝隙内金属的腐蚀加速,比如机械密封弹簧座与轴之间、补偿环辅助密封圈与轴之间出现的沟槽或蚀点,动环的内孔与轴套表面之间、螺钉与螺孔之间、O形环与轴套之间、陶瓷镶环与金属环座间也会发生缝隙腐蚀,从而产生泄漏。
浮环密封在使用过程中的常见问题分析及处理

浮环密封在使用过程中的常见问题分析及处理何文丰(中国石化镇海炼油化工股份有限公司炼油三部 浙江宁波 315207)摘要 离心压缩机轴端常采用浮环密封结构,本文讲述了浮环密封的基本结构、原理,并通过浮环密封常见的问题进行分析,提出了浮环密封安全稳定运行的条件与注意事项。
关键词 浮环密封 参考气 缓冲气 磨损1 前言离心压缩机在炼油化工装置中应用十分广泛,其所输送的介质一般为易燃、易爆气体。
压缩机的轴端密封是机组安全运转的关键,目前工业上已成功运用的密封形式有:油膜密封、机械密封、干气密封。
油膜密封又主要有:常规油膜密封、TAPER CONE 型油膜密封、TBS 型油膜密封三种[1]。
常规油膜密封(也就是我们常见的浮环密封,以下简称浮环密封)不受密封介质压力限制,已有50多年的使用经验,使用可靠。
但在使用中遇到了一些问题,本文对这些问题进行了分析,并介绍了这些问题的处理方法。
2 浮环密封的结构及原理 2.1 浮环密封的结构浮环密封由内浮环(介质侧密封环,又称高压密封环)、外浮环(大气侧浮环,又称低压密封环)、浮环座、弹簧、防转销等组成,其基本结构参见下图1。
15螺钉16 垫17 螺钉19 销20 销21 螺钉18 垫8 隔座9 隔油密封10 O形环φ148.8212 O 形环φ164.4913 O 形环φ240.8914 O 形环φ158.37 板弹簧5 中间环座 端盖4 高压密封环3 低压密封环端盖2 浮环座1 端盖图1 浮环密封的结构示意图2.2 浮环密封的原理浮环密封是一种非接触式密封。
为了防止气体漏出机外,在高压密封环和低压密封环之间注入稍高于密封气体压力的密封油,其压力一般控制在比被密封气体压力高0.05MPa左右。
密封油通过高压密封环和低压密封环与轴之间的间隙,沿轴线方向向两端流出,转子高速运转时,流入浮环间的密封油就在浮环与轴之间形成稳定的油膜,由于油膜充满整个浮环间隙,所以可阻止气体介质的外漏。
密封失效的原因

密封失效的原因1、密封失效主要有下述三种原因:(1)、密封面打开在修理机械密封时,85%的密封失效不是因磨损造成,而是在磨损前就已泄漏了。
当密封面一打开,介质中的固体微粒在液体压力的作用下进入密封面,密封面闭合后,这些固体微粒就嵌入软环(通常是右墨环)的面上,这实际成了一个“砂轮”会损坏硬环表面。
由于动环或橡胶圈紧固在轴(轴套)上,当轴串动时,动环不能及时贴合,而使密封面打开,并且密封面的滞后闭合,就使固体微粒进入密封面中。
同时轴(轴套)和滑动部件之间也存在有固体微粒,影响橡胶圈或动环的滑动(相对动密封点,常见故障)。
另外,介质也会在橡胶圈与轴(轴套)磨擦部位产生结晶物,在弹簧处也会存有固体物质,都会使密封面打开。
(2)、过热因密封面上会产生热,故橡胶圈使用温度应低于设计规范。
氟橡胶和聚四氟乙烯的使用温度为216℃,丁晴橡胶的使用温度为162℃,虽然它们都能承受较高的温度,但因密封面产生的热较高,所以橡胶圈有继续硫化的危险,最终失去弹性而泄漏。
(冷区考虑冷脆)密封面之间还会因热引起介质的结晶,如结碳,造成滑动部件被粘住和密封面被凝结。
而且有些聚合物因过热而焦化,有些流体因过热而失去润滑等甚至闪火。
过热除能改变介质的状况外,还会加剧它的腐蚀速率。
引起金属零件的变形,合金面的开裂,以及某些镀层裂缝,设计应选用平衡型机械密封,以降低比压防止过热。
(3)、超差正确的装配公差,对于安装机械密封是很必要的,轴(轴套)必须有合适的表面粗糙度和正确的尺寸,但制造者很少提供公差数据,这些数据对安装来讲都是很关键的。
(依靠经验和常识)机械密封的尺寸精度及形位公差必须符合图纸要求,超差将会导致密封提前失效。
机封工作应注意问题:1.安装时注意事项a.要十分注意避免安装中所产生的安装偏差(1)上紧压盖应在联轴器找正后进行,螺栓应均匀上支,防止压盖端面偏斜,用塞尺检查各点,其误差不大于0.05毫米。
(2)检查压盖与轴或轴套外径的配合间隙(即同心度),四周要均匀,用塞尺检查各点允差不大于0.01毫米。
油罐内浮盘密封失效原因分析与预防对策

油罐内浮盘密封失效原因分析与预防对策【摘要】油罐内的浮盘通常会随着罐内液面升降而出现变动,以减小油气挥发导致的环境污染与油体损失。
因此,浮盘密封程度便是检查油罐使用状况的关键性指标。
油罐内浮盘密封失效形式一般分为两种,一种为静密封失效,一种为动密封失效。
本文主要研究油罐内浮盘密封失效的主要原因,并结合原因提出有效的预防措施,以提高油罐安全性,避免油品挥发。
【关键词】油罐;浮盘密封;失效原因分析;预防对策1.前言油罐内浮盘密封,能够有效防止油品出现泄漏,因此,保持油面与浮盘间的稳定性,以免油罐内浮盘密封失效,并保证油气空间与上层油温、压力始终处于一个恒定的值就显得尤为重要。
2.油罐内浮盘密封失效的主要原因分析油罐内浮盘密封失效主要有两种表现,一种为内浮盘的“静”密封失效,一种为内浮盘的“动”密封失效。
油罐内浮盘“静”密封失效。
从静密封失效看,这种密封失效一般会引起大油气空间的泄漏,因此油气的挥发速度一般要比同条件下固定的油罐挥发速度快[1]。
具体包括:当内浮盘的盖扳措接面间有缝隙孔洞出现时,会导致盖板的搭接面出现松动而导致大油气空间的泄漏;另外,舌型密封带或密封胶囊若是与内浮盘的外边缘挟紧位置出现缝隙,也会导致油罐内浮盘密封失效;固定在内浮盘上之上的量导管护筒,能够让浮盘实现上下运动,并保证其密封性,然而,若是量导管护筒与浮盘的改变连接不封闭,或是密封方式不符合相关要求,就会导致浮盘在长时间的作用下,护筒的下部位置不能正确的侵入到油面,进而导致护筒壁出现较大的间隙,使得整体的密封性也随之降低;造成静密封失效还有一大问题是由于防旋导管跟内浮盘的盖板连接不紧密,或是密封方式不正确而导致导管的上部位置与盖板塔接面形成松动现象,加之,防旋导管的长度不足,进而使得导管不能正确侵入到液面,而降低封闭性。
;固定在内浮盘上的自动入孔及通气孔若是与盖板之间的护筒固定过度,或是密封不严实,就会在油罐正常运行一段时间后出现漏气现象[2]。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第30卷第3期应用科技Vol.30,(.3 )003年3月*++l,-. /0,-10- 21. 3-041olo56 728.,)003文章编号:900:;<=9>()003)03;000:;03浮环密封失效原因分析及处理措施何丽娟(哈尔滨石化分公司,黑龙江哈尔滨9?00?<)摘要:叙述了离心压缩机浮环密封的结构、原理,分析了浮环密封失效原因,比较了目前常用的3种密封及密封失效处理措施。
①关键词:离心式压缩机;浮环密封;失效;分析;处理中图分类号:3@:<A 文献标识码:*Analysis of the Reason for Floating Ring SealFailure and Its RemoualB@C,DEF21(B28G,1H-I8o04-J02l KoJ+216,B28G,19?00?<,K4,12)Abstract:L-,1I8o.F0-.I4-MI8F0IF8-21.No8O,15+8,10,+l-oP Plo2I,158,15M-2l oP0-1I8,PF52l0oJ+8-MMo8,21.212l6M-.I4-8-2Mo1Po8Plo2I,158,15M-2l P2,lF8-.7o8-oQ-8,N-0oJ+28-.I48--O,1.M oP0oJJo1M-2l21. J-2MF8-M I2O-1Po8P2,lF8-8-JoQ2l.Key words:0-1I8,PF52l0oJ+8-MMo8;Plo2I,158,15M-2l;P2,lF8-;212l6M,M;I8-2IJ-1I0 引言哈尔滨石化分公司第二套催化裂化装置中,离心式压缩机为沈鼓厂制造(型号:)7KCA?<),中压背压式汽轮机为杭州汽轮机厂制造(型号:RS)?T)0),投产以来,出现了润滑油和密封油互串及被污染现象,由于润滑油及密封油受到污染后,粘度大幅度下降,流动性增强,机械杂质升高,油膜形成不好,导致以下情况发生。
9)浮环密封油膜形成不好,密封失效。
))润滑点润滑不好,烧坏轴瓦,导致停机。
3)润滑油和密封油被污染,使密封油稀释几率增加,需要不断更换润滑油及密封油,成本消耗大幅度增加。
这些情况严重威胁安全生产,大修期间,将浮环密封改为机械密封,运行几年来效果较好。
9 浮环密封失效原因分析9.9 浮环密封的结构浮环密封和迷宫密封不一样,如果装置运转得好,可以做到“绝对密封”。
浮环密封主要用于机壳的两端作为轴封,以防止机内气体逸出或空气吸入机内,密封由几个浮环组成,其结构简图见图9,高压密封油由孔93注入,并向左右两边流出,图中左侧为高压端,右侧为低压端。
流入高压端的密封油通过高压浮环、挡油环<及甩油环=,由回油孔99排到油气分离器。
因为密封油压力一般是控制在比密封气压力高约0.0?7H2,压差非常小,故向高压端的泄漏量亦很少。
但密封油压与低压侧的压差则很大(甚至可达几十7H2),故流入低压端的油是很多的。
流入低压端的油通过低压浮环经回油管排至回油箱。
这部分油没有与压缩机气体接触,故是干净的,称为外回环油。
但由高压端回油孔99流出的油是与高压气体相混的,要经过油气分离处理后才有可能再使用,这部分油称为内回环油。
浮环是活动的,在轴转动时它被油膜浮起。
为了防止浮环转动,环中装有销钉3.浮环密封装置为①收稿日期:)00);03;)<作者简介:何丽娟(9:<3;),女,哈尔滨石化分公司工程师,主要研究方向:设备设计。
了使浮环与固定环间贴住,用弹簧4将浮环压向固定环,轴上装有轴套5.轴套与浮环间的径向间隙很小,一般是轴径的0.0005~0.0010倍,具体大小按设计要求定出。
图1 浮环密封结构简图1.2 浮环密封的原理浮环密封的原理是靠高压密封油在浮环与轴套间形成油膜,产生节流降压,阻止高压侧气体流向低压侧。
因为主要是油膜起作用,故又称为油膜密封。
在工作时,浮环受力情况与轴承相似,所不同的是:对轴承而言,轴浮动而轴瓦固定不动,因此当轴转动而产生油膜力时,会将轴抬起;而对浮环来说,由于浮环重量很小,故轴转动而在浮环与轴的间隙中产生油膜浮力时,浮起的将是浮环,轴是相对固定的。
根据轴承油膜原理知道,浮环与轴完全同心,则不会产生油膜浮力,反之,如浮环与轴承偏心,则轴转动时会产生油膜浮力,这浮力使浮环浮起而使偏心减小。
当偏心减小到一定程度,即对应产生的浮力正好与浮环重量相等时,便达到了动态平衡。
由于浮环很轻,因此这个动态平衡时的偏心是很小的,即浮环会自动与轴保持基本同心,这是浮环的优点。
1.3 浮环密封失效原因分析1)从浮环密封的结构和原理可知,密封效果与浮环间隙有直接关系,从减少密封油泄漏、提高密封效果来看,浮环间隙尽量减小,但间隙太小又会导致浮环工作条件的恶化,导致浮环抱轴发生;浮环间隙过大,卸油量增加,使密封油、滑油互串,密封油跑损、稀释。
所以,浮环间隙的选取范围一般是内浮环半径间隙S =(0.0005~0.0010)D 外浮环半径间隙S =(0.001~0.0020)D 其中,D 为浮环公称直径,单位是mm.2)润滑油流入机器时压力高、或润滑油温度高,会导致油的粘性下降,流动性差,导致润滑油串到密封油中,密封失效。
3)密封气带液体或压力差不符合要求值,有2种情况发生:一种是封不住密封油,密封油串到机内,密封油跑损;另一种是密封气串到密封油中,造成密封油和润滑油污染,密封油稀释。
4)密封油质量太差,粘度达不到要求值,流动性太强,油膜形成不好,密封点泄油量增加。
5)运转密封油泵出现故障,使密封油压力低,密封油流量减小,油膜形成不理想,密封油、润滑油受污染,甚至密封油中断,导致烧坏。
6)由于机组检修时装配质量问题,或零件损坏,使浮环卡死,形成带缺陷的油膜,使润滑油串入密封油中,密封油失效。
7)由于装置操作波动大,导致压缩机流量波动频繁,也会影响浮环密封油膜的形成,使得密封失效。
2 几种密封形式比较浮环密封和机械密封是油密封形式。
浮环密封系径向非接触密封,密封环与轴之间有间隙,运行时在间隙中产生油膜,使密封环在主轴上浮动,同时浮动环工作,与静端面有径向贴合面,封住气体。
它的泄漏量略大于机械密封,耗功小于机械密封;机械密封系面接触密封,运动时动环随主轴转动,动环与静环接触构成一对摩擦副。
由弹簧预紧力和介质压力压紧密封。
产生的摩擦热由循环油带走,静环与动环的浮动可保证端面摩擦副的良好贴合;干气密封系端面非接触密封。
在动环的工作面上刻有2~10µm 的螺旋槽,旋转时由于气体动压效应在螺旋槽根部产生一定压力的气堰,其压力与弹簧力、介质压力平衡。
动环与静环不接触,不受密封面的pv 值限制。
3种密封结构特性见图2.通过对3种密封在实际应用中比较,有几点不同:1)浮环密封及机械密封(以下简称油密封)必须配有维持密封部件正常稳定运行所需的一套油系统(包括油箱、油泵、油冷却器、油过滤器、高位油箱),而干气密封只需要一套包含油过滤器、流量计、压力表及阀门构成的仪表盘作为供气系统。
2)油密封的密封油耗量为5~300L /d ,而干气密封没有密封油消耗。
3)油密封连续运转周期小于等于3年,而干气密封连续运转周期大于3年。
4)油密封计划外停车时有发生,而干气密封很少发生。
通过对3种密封结构特性的比较,以及在生产实践中的验证,按密封效・01・应 用 科 技 第30卷果优劣排列依次为干气密封、机械密封、浮环密封。
考虑我公司原压缩机的现场配置情况,大修期间将浮环密封改为机械密封,将原润滑油泵加大容量,从而保证了润滑油的用量。
密封形式改造后,基本解决了润滑油和密封油互串的问题,大大降低了由润滑油污染引发的一系列隐患,降低了运行消耗,从而确保了安全生产。
图2 不同轴端密封的结构特性3 结 论处理浮环密封失效的根本有效措施有2种。
1)如果停机时间允许,资金充足,最好的根治办法是改为干气密封,虽然一次性投资大,但可以保证密封不失效,是一种高效的、长寿命的密封方式。
2)由于浮环密封与机械密封都是油密封,现场浮环密封改造为机械密封基本不需添加设备,将浮环密封改造成为机械密封更加容易和经济,所以目前选择后者的相对更多些。
