Creo原创教程(十三),布局—骨架运用之自动装配
Creo原创教程（十三）,布局—骨架运用之自动装配
Creo原创教程（⼗三）,布局—⾻架运⽤之⾃动装配Creo原创教程（⼗三），布局—⾻架运⽤之⾃动装配⾃从发布了⼏个关于top-down的教程，有⼈问“布局的东西讲了⼏篇了，怎么没有⾃动装配教程呢，布局不是能够实现⾃动装配么？”，不错，⾃动装配从字⾯意思来讲⾃动，就不⽤⼈⼯，就不⽤⼈了，让零件⾃东装配到组件中，如果你要是这样想，估计没必要再往下看了，可以想⼀下，现在的机器⼈，能够⾃动实现⼀些⼈类做不到的动作或是操作，这样确实是省了⼈⼯，但是，前期机器⼈在开发，在他每⼀个动作编程，和他零件、组件、电路的设计的时候是需要⼤量的⼈⼯，不断的调试，不断的改进。
布局实现⾃动装配也是前期你的⼈⼯，到后来装配时省⼒，相当于你告诉proe，我的螺栓轴⼼对准那个孔，螺栓头底⾯和孔表⾯哪个⾯对齐，前期得告诉他，他才能知道怎样装，你怎样告诉他？？⾃动装配，你零件少时，就可以不⽤它，当零件多时，你会发现，⾃动装配⾮常的省⼒，⾮常的⽅便，涉及到的复杂的⾃动装配，我们在以后的教程中继续来讲解。
今天先看这个例⼦布局，通过声明布局就能够实现了它的⾃动装配。
实例，油缸的那个例⼦1. 事先建⽴好零件，然后到组件上下建⽴基准，在零件下声明布局，例如我们要建⽴如图1的油缸组件，我们⾸先要确定，每个运动组件的铰接点到各个基准的距离，这是⾸先要做到的，当然，如果你是应⽤⾻架模型的话，你就可以⽤⾻架模型来设置这些基准。
⾻架模型我们之前的那个教程⾥⾯有个skeleton-1.prt的⾻架模型，我们就⽤你那个⾻架来⽣成基准，如图2图1图2，新建⽴⼀个组件名为auto.asm,，借助⾻架来⽣成基准，通过复制⼏何的⽅法，进⾏数据传递，如图3图3点选按钮将参照类型设置为外部不，打开你要复制的⼏何模型skeleton-1.prt，选择链，把链需要的选择上，⾜够你建⽴基准⾯和基准轴，然后再把基准⾯也复制到⾥⾯，见图4 图5图4图5这样基准⾯和⼏何要素就掉⼊进了组件⾥⾯如图6图6在建⽴⼀个cylingder的组件，绘制三条基准轴就可以了，距离为700如图6-1图6-1本帖隐藏的内容2. 通过集合建⽴基准，通过建⽴与front相垂直通过各铰接点的基准轴，如图7图73. 建⽴布局⽂件，这个布局⽂件可以先建⽴起来的，名为auto的布局⽂件然后点击插⼊—绘制基准，先插⼊基准⾯如图8图8注意，先把栅格打开，再选择栅格对其，这样会出来的线条就是横平竖直的了不会产⽣歪斜，如图9 图10图9图10布局下的基准⾯和基准轴都是⼀条线，按照如图绘制基准⾯和基准轴，命名如图所⽰，图11图114.先在组件下声明，再到零件下声明如图12然后选择声明名称，选择各个基准轴，弹出输⼊名称，分别输⼊布局下建⽴的A1，A2，A3.选择基准⾯，选择基准⾯，选择好⽅向，分别输⼊名称right top front 如图13看看声明的内容，如图14图14再到cylingder下去声明布局，选择声明名称，选择连个轴，名称分别为A3 A2 A4选择基准⾯front，名称为front，基准⾯top，名称为top。
creo装配教程
creo装配教程

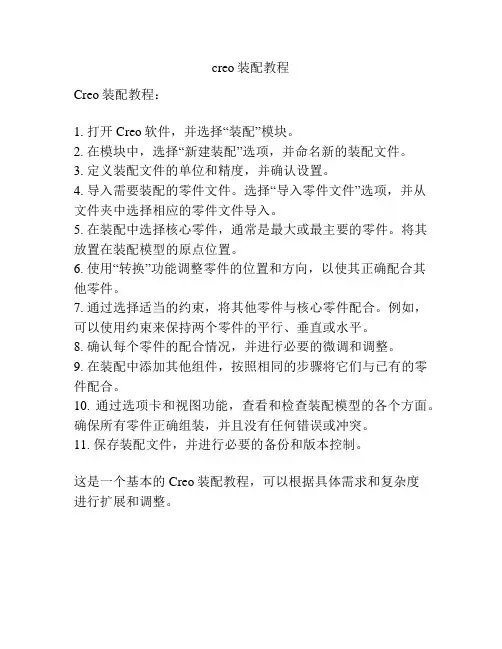

Creo装配教程：
1. 打开Creo软件，并选择“装配”模块。
2. 在模块中，选择“新建装配”选项，并命名新的装配文件。
3. 定义装配文件的单位和精度，并确认设置。
4. 导入需要装配的零件文件。
选择“导入零件文件”选项，并从文件夹中选择相应的零件文件导入。
5. 在装配中选择核心零件，通常是最大或最主要的零件。
将其放置在装配模型的原点位置。
6. 使用“转换”功能调整零件的位置和方向，以使其正确配合其他零件。
7. 通过选择适当的约束，将其他零件与核心零件配合。
例如，可以使用约束来保持两个零件的平行、垂直或水平。
8. 确认每个零件的配合情况，并进行必要的微调和调整。
9. 在装配中添加其他组件，按照相同的步骤将它们与已有的零件配合。
10. 通过选项卡和视图功能，查看和检查装配模型的各个方面。
确保所有零件正确组装，并且没有任何错误或冲突。
11. 保存装配文件，并进行必要的备份和版本控制。
这是一个基本的Creo装配教程，可以根据具体需求和复杂度
进行扩展和调整。
Creo 装配详解
元件归组
© 2002 PTC
删除父级元件
当删除父级元件时,将牵动子元件的存在状态, 会出现提示框:
按确定,子级元件按默认状态 被删除
© 2002 PTC
3种选项:
挂起:父元件被删除, 子元件需重新定义; 冻结:父元件被删除, 子元件与父元件解除 装配关系;
© 2002 PTC
元件归组
© 2002 PTC
装配高级操作
插入装配特征
© 2002 PTC
零件的简化表示
避免打开大装配占用过多的资源和时间，必要时对零件进行简化表 示，以提高pc性能和效率。 Creo推出“轻量化图形”
© 2002 PTC
简化表示
© 2002 PTC
简化表示
新建简化表示，并用下图所示对话框设置所需。
© 2002 PTC
简化表示
© 2002 PTC
各种装配约束类型
装配连接类型的概念 零件装配与连接的基本方法 组件分解图的建立方法〖新建〗对话框 组件的装配间隙与干涉分析
© 2002 PTC
组件模式下加入元件的方式
从文件外调入要装配的零件, 子组件或骨架模型 在组件模式下创建零件, 子组件或骨架模型
© 2002 PTC
组件特征
© 2002 PTC
装配件的分解
●打开装配文件，如图示：
© 2002 PTC
建立组件分解图
“分解视图”命令控制是否 显示分解状态。
© 2002 PTC
“分解工具”选项卡
“分解工具”选项卡的激活 “视图管理 器”中的命 令 工作区 域中的 按钮
© 2002 PTC
© 2002 PTC
© 2002 PTC
© 2002 PTC

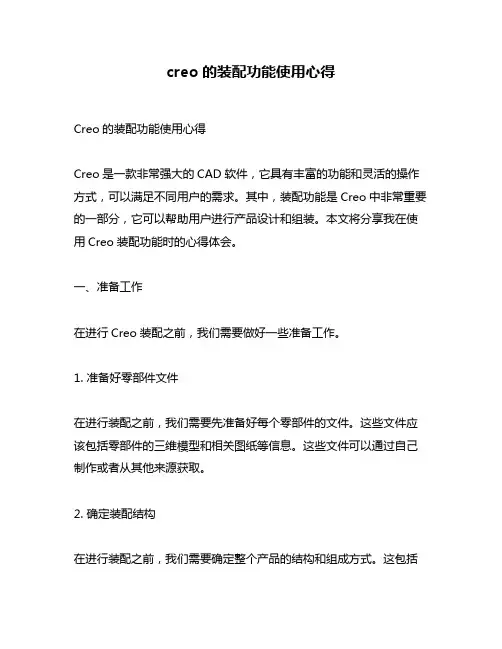

creo的装配功能使用心得
creo的装配功能使用心得Creo的装配功能使用心得Creo是一款非常强大的CAD软件，它具有丰富的功能和灵活的操作方式，可以满足不同用户的需求。
其中，装配功能是Creo中非常重要的一部分，它可以帮助用户进行产品设计和组装。
本文将分享我在使用Creo装配功能时的心得体会。
一、准备工作在进行Creo装配之前，我们需要做好一些准备工作。
1. 准备好零部件文件在进行装配之前，我们需要先准备好每个零部件的文件。
这些文件应该包括零部件的三维模型和相关图纸等信息。
这些文件可以通过自己制作或者从其他来源获取。
2. 确定装配结构在进行装配之前，我们需要确定整个产品的结构和组成方式。
这包括确定每个零部件的位置、方向和连接方式等信息。
3. 设置坐标系在进行装配之前，我们需要设置好坐标系。
坐标系可以帮助我们更好地控制零部件的位置和方向，并且可以方便地进行后续操作。
二、创建新装配当准备工作完成后，我们就可以开始创建新装配了。
1. 新建空白文档首先，在Creo中新建一个空白文档。
这个文档将作为我们的装配文件。
2. 创建新装配在空白文档中，选择“文件”-“新建”-“装配”，就可以创建一个新的装配。
3. 设置坐标系在创建新装配之后，我们需要设置好坐标系。
这可以通过选择“坐标系”-“设置坐标系”来完成。
三、添加零部件在创建好新的装配之后，我们需要添加零部件。
1. 打开零部件文件首先，打开要添加的零部件文件。
这可以通过选择“文件”-“打开”来完成。
2. 拖拽零部件到装配中在打开了要添加的零部件文件后，我们可以直接拖拽这个文件到装配中。
这样就可以将零部件添加到装配中了。
3. 设置位置和方向当添加完零部件之后，我们需要设置它的位置和方向。
这可以通过选择“编辑”-“移动/旋转”来完成。
在移动和旋转过程中，我们可以使用各种工具（如平移、旋转、缩放等）来控制零部件的位置和方向。
四、连接零部件当添加完所有需要的零部件之后，我们需要将它们连接起来。
装配和机构仿真creo教程
这些方式是组件创建的
重、难点。装配就是通过这 些约束方式组合起来的。下 面我们来学习常用的约束方 式。
选择零件 约束方式
最终 保证
完全 约束
距离约束
同向距离
可设定偏距
曲面法向量指向相同方向 曲面法向量指向相同方向
曲面共面
曲面在指定偏距面上对齐
距离约束
异向距离
可设定偏距
曲面法向量指向相反方向 曲面法向量指向相反方向
Ctrl＋Alt＋中键 Ctrl＋Alt＋右键
装配视图分解（爆炸图）
• “视图管理器”→“分 解”→“新建”→ “属性” （左上角） →“放置”→选 定移动零件后在零件上出现三 个移动方向，把鼠标放在要移 动方向的箭头上，按住鼠标左 键拖动到想要的位置后放开鼠 标。每次完成位置设定后必须 “保存”（在编辑里）。
轴承 一般 槽 6DOF
功能意义 创建一个用户定义约束集 在组件中不允许任何移动 包含移动轴和平移约束 包含移动轴和旋转约束 包含只允许进行 360° 移动的旋转轴 包含一个平面约束，允许沿着参照平面旋转和平移 包含允许进行 360° 移动的点对齐约束 包含一个坐标系和一个偏距值，以将元件"焊接"在相对于 组件的一个固定位置上 包含一个点对齐约束，允许沿轨迹旋转 创建有两个约束的用户定义集 包含一个点对齐约束，允许沿一条非直轨迹旋转。 包含一个坐标系和一个偏距值，允许在各个方向上移动
5种分析的类型
测量过程（分析类型为运动学）
仿真步骤
使用连接 方式完成 装配。
进入机构界 面，若是特 殊机构增加 连接方式。
设置电机和受力。 快照。
四连杆机构的设计
运动仿真
定义驱动电机
定义运动轴—定义运动参数
Proe自动装配技术

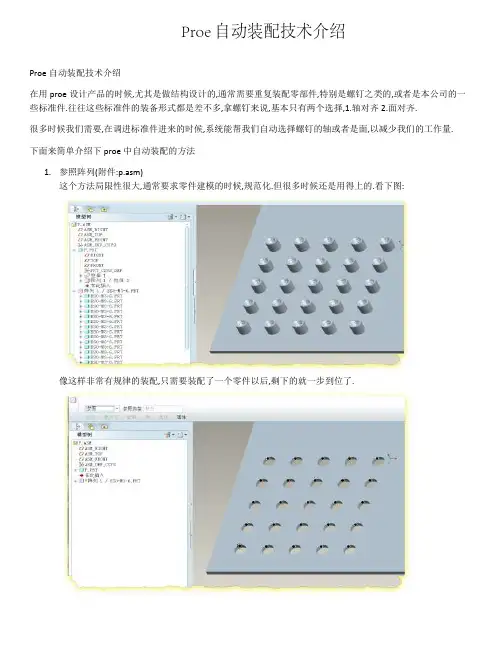

Proe自动装配技术介绍在用proe设计产品的时候,尤其是做结构设计的,通常需要重复装配零部件,特别是螺钉之类的,或者是本公司的一些标准件.往往这些标准件的装备形式都是差不多,拿螺钉来说,基本只有两个选择,1.轴对齐2.面对齐.很多时候我们需要,在调进标准件进来的时候,系统能帮我们自动选择螺钉的轴或者是面,以减少我们的工作量.下面来简单介绍下proe中自动装配的方法1.参照阵列(附件:p.asm)这个方法局限性很大,通常要求零件建模的时候,规范化.但很多时候还是用得上的.看下图:像这样非常有规律的装配,只需要装配了一个零件以后,剩下的就一步到位了.Proe 自动装配技术介绍2.重复装配(附件: l.asm)对于下图这样的孔位,没有任何规律,也是阵列的方法制作的,第一个方法就不适用了,但是往往,我们的工作当中面对的都这样的.先要一次性装配完成,显然是不可能的事情,但我们是不是减少我们的工作量呢?很多时候,我们不得一次次地选择螺钉的轴和面,这个步骤我们可以省略?下面请看实例:A.第一个零件还是需要装配的,老老实实地装配!以上装配中,使用,轴对齐,面对齐,注意看先后顺序!!!!好了,怎么装配剩下的几颗一样的螺钉呢?B.选中第一步装配好的螺钉,选择编辑\重复,弹出重复元件对话框按住Ctrl键,选择可变组件参照下的两项装配参照,此时,放置元件的添加按钮激活.此时,状态栏提示选择对齐参照,利用鼠标,依次选择,底面和轴,一次性选择完剩下的5颗孔位.即可迅速完成剩下的装配.3.元件界面(附件: bso-m3-6--2.prt)标准件的使用范围很广,每个设计都会用得上,但是装配形式还是一样的,我们希望在每个装配体里面都使用同样的步骤来装配,这需要用到元件界面方法.以上两种都是直接在组件里面实现的重复装配,这个方法需要在标准件创建的时候就定义好它的装配形式,我还是以螺钉的装配形式介绍下这个功能在创建好零件以后,执行插入\模型基准\元件界面弹出一下界面:其中,界面名称可以自己修改,这里我修改成装配字样.然后,然后点击自动,选择零件的轴继续,新建约束选择底面,最后打勾确认,注意看模型树:以后调用这个装配的时候就会看到这样的效果:4.利用布局里面的高级装配,这个部分本人基本不使用,也不熟悉.论坛上已有专门的帖子介绍了,我就不在介绍了.谢谢大家的捧场!!!。
creo零件装配教程
creo零件装配教程
creo零件装配教程
1、新建一个装配文件，一般不选默认模板。
2、选mns模板，这样的图档是以mm为单位的，默认的模板有可能是英寸的。
3、选择第一个零件，一般是装配图中的基准。
4、第一个零件装配比较简单，选默认就好，最好不要选自动，自动装配出来的零件是不完全约束的，后面画图有参考的话可能会重生失败。
5、装配好第一个零件后，再点组装装配其它零件。
6、按图上的红色指示及文字说明装配零件。
7、三个约束都装配好后打钩或者直接按鼠标中键确定。
8、按同样的方法装配其它零件，这里分享个经验，如果装配不完全约束，即部分约束的话，模型树的零件图前头会显示一个方框。
9、重新编辑定义，使装配完全约束。
10、装配好后可以设定不同的颜色看看效果。
creo骨架建模教程
creo骨架建模教程
1、打开creo软件，在弹出的对话框中选择“装配”和“设计”。
2、在左侧的模型树中找到“设置”按键。
3、点击“设置”，选择“树过滤器”。
4、在弹出的对话框中勾选“特征”，点击“确定”。
5、点击软件上方中的“创建”，在弹出的对话框中选择“骨架模型”，点击“确定”。
6、在新弹出的对话框中选择“创建特征”，然后点击“确定”。
7、点击“平面”功能键，任意选择一个平面为基准面，在这选择“ASM_FORNT”为基准面，设置“偏移数值”为30，点击“确定”。
8、点击“草绘”功能键，进入草绘操作界面。
9、在草绘操作界面会弹出“参考”对话框，分别点击“RIGHT”和“TOP”为基准面，然后点击“求解”，最后点击“关闭”即可。
10、最后在草绘界面随意绘制直线，然后点击“确定”即可完成骨架的创建。
Pro／E5.0骨架模型在装配设计中应用
Pro／E5．0骨架模型在装配设计中应用Pro/E5.0骨架模型是现代CAD软件中的一项重要功能，具有很广泛的适用性。
在装配设计中，骨架模型可以起到预测装配过程的效果，解决装配中遇到的困难。
下面将具体介绍Pro/E5.0骨架模型在装配设计中的应用。
首先，通过骨架模型可以减少产品设计中的错误率。
骨架模型是在设计中先建立起来的，它在分析、设计和制造过程中都会被使用到，这意味着设计人员可以在骨架模型上实时地检查和修改设计。
这种预测技术可以从根本上提高产品设计的精度和准确性，在一定程度上避免由错误造成的不必要成本。
其次，骨架模型在装配设计中能够提高效率和质量。
通常在装配过程中会有很多的零件需要进行配合和组合。
在传统的装配设计中，设计人员可能需要花费大量的时间在细节方面的考虑上。
而在这种情况下，骨架模型就可以派上用场了。
通过骨架模型，我们可以实现各个零件的精确配合，保证零件之间的完美匹配。
在以后的产品制造中，这种配合技术可以更快、更准确地实现产品的组装，提高生产效率，同时也使产品更具有高品质。
最后，骨架模型还可以帮助我们进行装配时的修复与更改。
在实际的装配设计中，常常会有许多问题出现，比如某些零部件的配合不紧密、装配顺序不当或者是设计原因造成的装配失败。
使用骨架模型可以快速分析问题，同时根据分析结果及时进行相应的更改和修复，保证产品的及时完成以及新的改进实施。
总之，在装配设计中，骨架模型是非常重要的一个环节。
骨架模型可以让设计师更加直观地看到装配过程，从而更好地进行产品设计。
同时，它也可以帮助我们提高生产效率并减少产品出错的概率。
这些优点使得骨架模型成为了产品设计中不可或缺的重要工具，它为我们提供了更加高效和准确的装配设计方案。
为了更好地了解Pro/E5.0骨架模型在装配设计中的应用，我们可以列出一些相关数据，并进行分析。
首先，根据调查数据显示，使用骨架模型进行装配设计可以有效提高生产效率和减少制造成本。
使用creo建立装配体的主要流程
使用creo建立装配体的主要流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!使用 Creo 建立装配体的主要流程如下：1. 新建装配体文件打开 Creo 软件，选择“新建”命令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Creo原创教程（十三），布局—骨架运用之自动装配
自从发布了几个关于top-down的教程，有人问“布局的东西讲了几篇了，怎么没有自动装配教程呢，布局不是能够实现自动装配么？”，不错，自动装配从字面意思来讲自动，就不用人工，就不用人了，让零件自东装配到组件中，如果你要是这样想，估计没必要再往下看了，可以想一下，现在的机器人，能够自动实现一些人类做不到的动作或是操作，这样确实是省了人工，但是，前期机器人在开发，在他每一个动作编程，和他零件、组件、电路的设计的时候是需要大量的人工，不断的调试，不断的改进。
布局实现自动装配也是前期你的人工，到后来装配时省力，相当于你告诉proe，我的螺栓轴心对准那个孔，螺栓头底面和孔表面哪个面对齐，前期得告诉他，他才能知道怎样装，
你怎样告诉他？？
自动装配，你零件少时，就可以不用它，当零件多时，你会发现，自动装配非常的省力，非常的方便，涉及到的复杂的自动装配，我们在以后的教程中继续来讲解。
今天先看这个例子
布局，通过声明布局就能够实现了它的自动装配。
实例，油缸的那个例子
1. 事先建立好零件，然后到组件上下建立基准，在零件下声明布局，
例如我们要建立如图1的油缸组件，我们首先要确定，每个运动组件的铰接点到各个基准的距离，这是首先要做到的，当然，如果你是应用骨架模型的话，你就可以用骨架模型来设置这些基准。
骨架模型我们之前的那个教程里面有个skeleton-1.prt的骨架模型，我们就用你那个骨架来生成基准，如图2
图1 图2
，新建立一个组件名为auto.asm,，
借助骨架来生成基准，通过复制几何的方法，进行数据传递，如图3
图3
点选按钮将参照类型设置为外部不，打开你要复制的几何模型skeleton-1.prt，选择链，把链需要的选择上，足够你建立基准面和基准轴，然后再把基准面也复制到里面，
见图4 图5
图4
图5
这样基准面和几何要素就掉入进了组件里面如图6
图6
在建立一个cylingder的组件，绘制三条基准轴就可以了，距离为700如图6-1
图6-1
本帖隐藏的内容
2. 通过集合建立基准，通过建立与front相垂直通过各铰接点的基准轴，
如图7
图7
3. 建立布局文件，这个布局文件可以先建立起来的，名为auto的布局文件然后点击插入—绘制基准，先插入基准面如图8
图8
注意，先把栅格打开，再选择栅格对其，这样会出来的线条就是横平竖直的了不会产生歪斜，如图9 图10
图9
图10
布局下的基准面和基准轴都是一条线，按照如图绘制基准面和基准轴，命名如图所示，图11
图11
4.先在组件下声明，再到零件下声明
如图12
然后选择声明名称，选择各个基准轴，弹出输入名称，分别输入布局下建立的A1，A2，A3. 选择基准面，选择基准面，选择好方向，分别输入名称right top front 如图13
图13
看看声明的内容，如图14
图14
再到cylingder下去声明布局，选择声明名称，选择连个轴，名称分别为A3 A2 A4
选择基准面front，名称为front，基准面top，名称为top。
如图15 图16 图17保存。
图15
图16
图17
5 . 到零件下去声明，选择立柱那个零件，声明布局，选择auto，选择三个基准面，声明的名称分别为right front top，这三个基准面就是在组建下与之相约束的基准面，所以选取的时候要有一定的想象能力，方向还要选择正确。
图18
图18
其他零件的声明以此类推，就不详细介绍了，原理都是一样的如图19 图20 图21
图19
图20
图21
6. 进入cylingder组件，选择装配零件，选取油缸体，打开后，弹出如图22 菜单，手动
自动，
我们选择自动，就是自动装配，按照我们事先声明的布局进行装配，
在选择油缸杆，选择自动，可以看见全部都按照指定的安装起来了。
如图23
图22
图23
同样道理到auto.asm下装立柱和横梁，在装配油缸cylingder，就可以看到所有的零件都按照我们的意图装配好了，就完成了零件的自动装配。
图24
图24
说明一下：看着设置步骤很多，其实熟练就好了，就几步，
建立布局，建立轴和平面，
建立组件，绘制基准，声明
声明零件，
装配
就这几步，看着有些繁琐，对于简单的零件最好不需要这样自动装配，如果零件多了，自动装配功能就比较实用了，尤其是螺栓等标准件的安装，安装位置不规则，无法阵列，自动装配不失是一种好办法。
如果你装配式发现装配的零件位置不对，检查一下有没有错误，如果没错误，你可以再添加约束，比如基准面，基准轴。
不一定一次就能装配成功，更需要多加的联系。
好了就到这里吧，群里还有几个问题没有解决。
