【CN209537036U】一体化原油污水高效精细处理装置【专利】
一种生活污水低耗高效一体化处理装置[发明专利]
![一种生活污水低耗高效一体化处理装置[发明专利]](https://img.taocdn.com/s3/m/8ae88c32360cba1aa911da84.png)
专利名称：一种生活污水低耗高效一体化处理装置专利类型：发明专利
发明人：郇梓堉
申请号：CN201811326538.6
申请日：20181108
公开号：CN109293162A
公开日：
20190201
专利内容由知识产权出版社提供
摘要：本发明公开了一种生活污水低耗高效一体化处理装置，属于污水处理技术领域，解决了现有生活污水处理设备占地面积大、设备数量多、使用复杂、污水处理效果差的问题，其技术要点是：包括一体式处理箱，一体式处理箱内部设有若干隔板，隔板将一体式处理箱内部分隔为呈S型且依次连通的固液分离池、厌氧池、前置曝气池、后置曝气池、膜过滤池和消毒池，减小的占地面积，操作流程简单、能耗低，强化了厌氧处理，并增设曝气池，进行少量短时间的曝气，降低能耗的同时，确保池中水体的好氧性，为微生物提供了适宜的生存繁殖条件，不仅结构简单，降低了设备工作电能的消耗，而且提高了污水处理效果，通过消毒过滤实现将污水内的杂质污染物去除。
申请人：郇梓堉
地址：450003 河南省郑州市金水区博颂路38号
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：李静
更多信息请下载全文后查看。
【CN209554860U】一种一体式高效节能污水深度处理装置【专利】
(10)授权公告号 CN 209554860 U (45)授权公告日 2019.10.29
( 54 )实用新型名称 一种一体式高效节能污水深度处理装置
2 .根据权利要求1所述的一体式高效节能污水深度处理装置，其特征在于，所述内筒 体、外筒体的横截面为圆形，所述内筒体位于外筒体的中心，所述一效反应区和二效反应区 共用同一底部。
3 .根据权利要求2所述的一体式高效节能污水深度处理装置，其特征在于，所述水封压 力集气罩的 横截面为圆形 ，水封压力集气罩位于内筒体的 正上方 ，水封压力集气罩底部直 径大于内筒体顶部直径，所述内筒体顶部和水封压力集气罩底部平齐或伸入水封压力集气 罩内。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920143068 .3 (22)申请日 2019 .01 .28 (73)专利权人 无锡市河净环境工程有限公司
地址 214201 江苏省无锡市宜兴市高塍镇 塍文路37号
(72)发明人 汪孟波 陈寒 汪叔波 (74)专利代理机构 无锡市天宇知识产权代理事
权利要求书1页 说明书4页 附图8页
CN 209554860 U
CN 209554860 U
权 利 要 求 书
1/1 页
1 .一种一体式高效节能污水深度处理装置，包括内筒体、外筒体，内筒体内部区域为一 效反应区 ，内筒体和外筒体之间区域为二效反应区 ，其特征在于 ，内筒体高度低于外筒体高 度，内筒体顶部开口 ；内筒体上方设有水封压力集气罩，水封压力集气罩为底部开口的罩 体 ，水封压力集气罩底部和内筒体顶部存在间隙 ；水封压力集气罩底部在水平面上的投影 进口 、 循环系统出水口 ，氧化性气体进口通过进气管道通入一效反应区内 ；外筒体上部侧壁上设 有出水口 ，出水口高度高于或等于水封压力集气罩底部高度 ；水封压力集气罩或内筒体上 设有进水口并通出外筒体外；水封压力集气罩顶部设有气体回收口并从外筒体顶部通出外 筒体外 ，外筒体顶部设有残余气体排放口 ；一效反应区底部或下部侧壁设有循环系统进水 口 ，循环系统进水口从外筒体侧壁或底部通出外筒体外 ，循环系统进水口通过循环管道接 通循环系统出水口 ，循环管道上设有气水混合装置、循环泵 ，循环系统进水口 、循环泵、气水 混合装置、循环系统出水口依次连接，气体回收口通过气体回流管道连通气水混合装置。

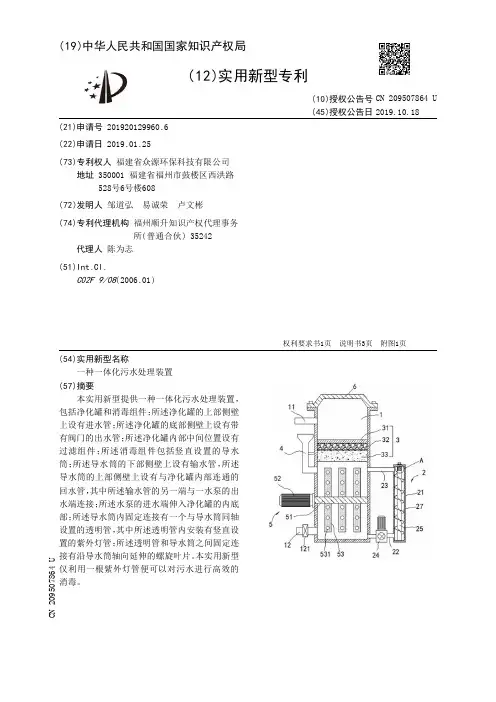

【CN209507864U】一种一体化污水处理装置【专利】
代理人 陈为志
(51)Int .Cl . C02F 9/08(2006 .01)
(10)授权公告号 CN 209507864 U (45)授权公告日 2019.10.18
( 54 )实用新型名称 一种一体化污水处理装置
( 57 )摘要 本实用新型提供一种一体化污水处理装置，
实用新型内容 [0005] 有鉴于此，本实用新型目的是提供一种一体化污水处理装置。 [0006] 为了解决上述技术问题，本实用新型的技术方案是： [0007] 一种一体化污水处理装置，包括净化罐和消毒组件；所述净化罐的上部侧壁上设 有进水管 ；所述净化罐的 底部侧壁上设有带有阀门的 出水管 ；所述净化罐内部中间位置设 有过滤组件；所述消毒组件包括竖直设置的导水筒；所述导水筒的下部侧壁上设有输水管， 所述导水筒的上部侧壁上设有与净化罐内部连通的回水管，其中所述输水管的另一端与一 水泵的 出水端连接 ；所述水泵的 进水端 伸入净化罐的内 底部 ；所述导水筒内固定连接有一 个与导水筒同 轴设置的 透明管 ，其中所述透明管内安装有竖直设置的 紫外灯管 ；所述透明 管和导水筒之间固定连接有沿导水筒轴向延伸的螺旋叶片。 [0008] 优选的，所述净化罐位于过滤组件下方位置的侧壁上设有一个加药管，所述净化 罐内部位于过滤组件下部位置处设有搅拌组件。 [0009] 优选的，所述搅拌组件包括转动连接在净化罐内下部的转轴；所述转轴的一端与 固定安装在净化罐外壁上的电机传动连接；所述转轴的轴壁上固定连接有若干搅拌叶片。 [0010] 优选的，所述搅拌叶片上均开设有若干通孔。 [0011] 优选的，所述过滤组件包括从上到下依次固定安装在净化罐内部的过滤网、鹅卵 石层和细沙层。 [0012] 优选的，所述净化罐的顶部敞口，且所述净化罐的顶部通过螺钉安装有一个覆盖 住净化罐顶部敞口的盖体。
一体化污水精细处理装置[实用新型专利]
![一体化污水精细处理装置[实用新型专利]](https://img.taocdn.com/s3/m/dad4e1f3964bcf84b8d57b81.png)
专利名称：一体化污水精细处理装置专利类型：实用新型专利
发明人：杨向阳,陈永兵,杨勇,杨浩申请号：CN202021378317.6
申请日：20200714
公开号：CN212559884U
公开日：
20210219
专利内容由知识产权出版社提供
摘要：本实用新型公开了一体化污水精细处理装置，包括沉淀池、好氧池、MBR池、消毒池，所述沉淀池的一侧安装有好氧池，所述好氧池的另一侧设置有MBR池，所述MBR池的另一侧设置有消毒池；所述沉淀池的内部水平安装有进水管，所述进水管的一端延伸至沉淀池外与进水端连接，所述进水管的另一端与竖直设置的导流筒连接，所述导流筒外部上端安装有溢流堰，所述溢流堰位于进水管上端，所述沉淀池的另一侧上端安装有过水管一，所述过水管一位于溢流堰上方；本实用新型工艺先进，处理精细，出水稳定，中水可回用，不需设置两个沉淀池。
安装使用方便，占地小，投资省，运行费用低。
应用广泛，生产、生活、餐饮、医疗、社区和旅游景点、宾馆等。
申请人：蚌埠市清泉环保有限责任公司
地址：233000 安徽省蚌埠市淮上区工业园长征北路978号
国籍：CN
代理机构：合肥正则元起专利代理事务所(普通合伙)
代理人：韩立峰
更多信息请下载全文后查看。

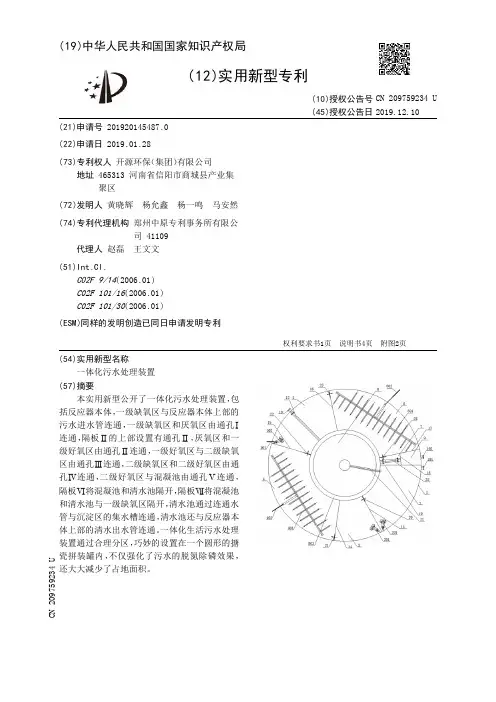

【CN209759234U】一体化污水处理装置【专利】
2
CN 209759234 U
说 明 书
1/4 页
一体化污水处理装置
技术领域 [0001] 本实用新型属于分散型生活污水处理装置技术领域，具体涉及一种一体化污水处 理装置。
背景技术 [0002] 随着国家经济的快速发展，在城市污水得到较好处理的同时，国家开始注重村镇 环境的 治理 ，村镇污水要想得到较好的处理 ，就需要开发适合村镇等分散型的 污水处理工 艺和装置 ，村镇污水需要的是占 地小 ，管理方便智能 ，能耗低的工艺 ，而城市污水处理厂工 艺复 杂、占 地大 、能耗高 ，因此发展一体化生活污水处理装置成为村镇污水处理的 当务之 急。 [0003] 目前市面上一体化生活污水反应器也较多，但出水指标均达不到要求的标准，尤 其是总氮指标，则更加难于去除，而现在大多农村污水要求出水达到GB 18918-2002《城镇 污水处理厂污染物排放标准》中的一级A排放标准，这就要求我们要以排放标准为依据进行 一体化污水设计。
权利要求书1页 说明书4页 附图2页
CN 209759234 U
CN 209759234 U
权 利 要 求 书
1/1 页
1 .一体化污水处理装置 ，其特征在于 ：包括反应器本体（1），反应器本体（1）被隔板Ⅰ （13）、隔板Ⅱ（14）、隔板Ⅲ（15）、隔板Ⅳ（16）、隔板Ⅴ（17）、隔板Ⅵ（18）、隔板Ⅶ（19）和沉淀 区池壁分隔成相互独立的一级缺氧区（2）、厌氧区（3）、一级好氧区（4）、二级缺氧区（5）、二 级好氧区（6）、混凝池（7）、沉淀区（8）和清水池（9）；一级缺氧区（2）与反应器本体（1）上部的 污水进水管（101）连通，一级缺氧区（2）内设置有一级缺氧区搅拌装置（201）；隔板Ⅰ（13）的 底部设置有通孔Ⅰ（20），一级缺氧区（2）和厌氧区（3）由通孔Ⅰ（20）连通，厌氧区（3）内设置有 厌氧区搅拌装置（301）；隔板Ⅱ（14）的上部设置有通孔Ⅱ（21），厌氧区（3）和一级好氧区（4） 由通孔Ⅱ（21）连通，一级好氧区（4）内设置有一级好氧区曝气装置（401），一级好氧区曝气 装置（401）与一级好氧区空气管道（402）连通，一级好氧区空气管道（402）伸出反应器本体 （1）外 ；隔板Ⅲ（15）的 底部设置有通孔Ⅲ（22），一级好氧区（4）与二级缺氧区（5）由 通孔Ⅲ （22）连通，二级缺氧区（5）内设置有二级缺氧区搅拌装置（502）；隔板Ⅳ（16）的上部设置有 通孔Ⅳ（23），二级缺氧区（5）和二级好氧区（6）由通孔Ⅳ（23）连通，二级好氧区（6）内设置有 二级好氧区曝气装置（601），二级好氧区曝气装置（601）与二级好氧区空气管道（602）连通， 二级好氧区空气管道（602）伸出反应器本体（1）外；隔板Ⅴ（17）的底部设置有通孔Ⅴ（24）， 二级好氧区（6）与混凝池（7）由通孔Ⅴ（24）连通，混凝池（7）内设置有混凝剂加药管和空气 搅拌装置 ；隔板Ⅵ（1 8）将混凝池（7）和清水池（9）隔开 ，隔板Ⅶ（19）将混凝池（7）和清水池 （9）与一级缺氧区（2）隔开，沉淀区（8）位于反应器本体（1）的中心位置，一级缺氧区（2）、厌 氧区（3）、一级好氧区（4）、二级缺氧区（5）、二级好氧区（6）、混凝池（7）和清水池（9）依次分 布在沉淀区（8）和反应器本体（1）之间的区域内 ，沉淀区池壁将沉淀区（8）与一级缺氧区 （2）、厌氧区（3）、一级好氧区（4）、二级缺氧区（5）、二级好氧区（6）、混凝池（7）隔开；沉淀区 （8）由底部的集泥池（801）、中部的斜管填料（802）和上部的集水槽（803）组成，集水槽（803） 的内侧设置有锯齿出水堰（804）；
一种废水高效处理装置[实用新型专利]
![一种废水高效处理装置[实用新型专利]](https://img.taocdn.com/s3/m/f786b660680203d8cf2f244f.png)
专利名称：一种废水高效处理装置专利类型：实用新型专利
发明人：孙应,任秀梅
申请号：CN201922370489.2
申请日：20191226
公开号：CN211946431U
公开日：
20201117
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种废水高效处理装置，包括箱体，所述箱体下端设置有曝气装置，所述箱体上端固定安装有横板，所述横板向下转动安装有转轴，所述转轴上固定安装有横向搅拌叶片，所述横板上固定安装有驱动电机，所述驱动电机的输出轴竖向向下设置且与所述转轴上端固定连接，所述箱体内还设置有纵向搅拌叶片，所述转轴通过传动机构带动所述纵向搅拌叶片转动。
本装置具有提高处理效率，加强废水与空气的接触，使用方便，成本低的优点。
申请人：重庆宏启环保科技有限公司
地址：401147 重庆市渝北区龙溪街道花卉园西四路53号碧泉花园3幢2-5-4
国籍：CN
代理机构：重庆启恒腾元专利代理事务所(普通合伙)
代理人：万建
更多信息请下载全文后查看。
【CN209835833U】一种含油废水处理装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920485412.7(22)申请日 2019.04.11(73)专利权人 青岛鹏洋生物工程有限公司地址 266000 山东省青岛市城阳区流亭街道赵红路东段(72)发明人 车勇 张银萍 杨迎 (51)Int.Cl.C02F 9/04(2006.01)(54)实用新型名称一种含油废水处理装置(57)摘要本实用新型公开了一种含油废水处理装置，包括箱体、自吸泵、储油箱、保护壳和两位三通电磁阀，所述箱体的内部分别开设有沉淀池、氧化池、絮凝池和刮油破乳池，所述箱体的上端面一侧开设有提取口，且提取口连接沉淀池，所述箱体的上端面等距固定有溶液箱，且溶液箱的下端贯穿安装有连接管，所述箱体的一侧下端贯穿安装有排料管，且排料管连接沉淀池，所述储油箱固定在箱体的下端面一侧，所述储油箱的前端贯穿安装有出油管，所述箱体背离排料管的一侧贯穿安装有导料管，所述箱体的后端面一侧贯穿安装有进料管，且进料管连接刮油破乳池。
本实用新型具备多重工序，回收可利用油，增加能源利用率和对废水进行多重净化，保护环境的优点。
权利要求书1页 说明书4页 附图2页CN 209835833 U 2019.12.24C N 209835833U权 利 要 求 书1/1页CN 209835833 U1.一种含油废水处理装置，包括箱体（2）、自吸泵（5）、储油箱（11）、保护壳（17）和两位三通电磁阀（18），其特征在于：所述箱体（2）的内部分别开设有沉淀池（4）、氧化池（6）、絮凝池（9）和刮油破乳池（10），所述箱体（2）的上端面一侧开设有提取口（1），且提取口（1）连接沉淀池（4），所述箱体（2）的上端面等距固定有溶液箱（20），且溶液箱（20）的下端贯穿安装有连接管（13），所述箱体（2）的一侧下端贯穿安装有排料管（3），且排料管（3）连接沉淀池（4），所述储油箱（11）固定在箱体（2）的下端面一侧，所述储油箱（11）的前端贯穿安装有出油管（22），所述箱体（2）背离排料管（3）的一侧贯穿安装有导料管（12），所述箱体（2）的后端面一侧贯穿安装有进料管（14），且进料管（14）连接刮油破乳池（10），所述自吸泵（5）共设有三个，且三个自吸泵（5）分别固定在氧化池（6）、絮凝池（9）和刮油破乳池（10）内，所述自吸泵（5）的上端固定有输料管（16），且输料管（16）背离自吸泵（5）的一端固定在两位三通电磁阀（18）上，所述两位三通电磁阀（18）固定在保护壳（17）内，所述保护壳（17）的一侧嵌入安装有喷头（15），且喷头（15）与两位三通电磁阀（18）连接，所述两位三通电磁阀（18）背离喷头（15）的一侧均固定有导联管（19），且导联管（19）分别连接沉淀池（4）、氧化池（6）和絮凝池（9），所述絮凝池（9）的内部底端固定有排污泵（8），所述箱体（2）的前端面贯穿安装有排污管（21），且排污管（21）连接排污泵（8），所述箱体（2）的前端面一侧固定有控制箱（23）。
海上油田原油油水处理装置[实用新型专利]
![海上油田原油油水处理装置[实用新型专利]](https://img.taocdn.com/s3/m/12088cff0b4e767f5bcfce2a.png)
专利名称：海上油田原油油水处理装置专利类型：实用新型专利
发明人：段明,甄华锋,张强,苗志超,常大远申请号：CN201520819859.5
申请日：20151023
公开号：CN205258073U
公开日：
20160525
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种海上油田原油油水处理装置，其包括与进液管连通的高效分离器，高效分离器通过第一排油管与管道混合器连通，管道混合器进口通过管路与破乳剂、除硫剂加药装置连通，管道混合器与游离水脱除器连通，游离水脱除器与高速三相分离机之间连接出油管，出油管上连接油泵和高级强化破乳器，游离水脱除器通过第二排油管至闭排罐，第二排油管与高速三相分离机连通。
本实用新型占地面积小，处理效率高，结构简单，可实现油、水、泥快速分离，使海上平台采出的原油可达标外输。
申请人：格林奥斯环境技术(北京)有限公司
地址：100028 北京市朝阳区西坝河东里18号6层
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920222941.8
(22)申请日 2019.02.22
(73)专利权人 山东广域科技有限责任公司
地址 257081 山东省东营市东营区邹城路9
号广域科技园
(72)发明人 李元宗 李文涛 孙文龙 田纪文
陈鑫 王佃安 刘力春
(74)专利代理机构 东营双桥专利代理有限责任
公司 37107
代理人 陈广富
(51)Int.Cl.
C02F 1/28(2006.01)
C02F 1/40(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一体化原油污水高效精细处理装置
(57)摘要
本实用新型公开了一种一体化原油污水高
效精细处理装置,包括过滤罐、提升泵、反洗泵、
空压机、储气罐、气源分配箱、PLC控制柜、水管
线、气洗管线、电线、信号线、气动蝶阀、气洗阀门
及三通；所述过滤罐内腔的上部设有布水机构、
中部设有AFM活性滤料机构、下部设有集水机构；
所述气动蝶阀包括过滤进水阀、过滤出水阀、反
洗进水阀及反洗出水阀。
本实用新型对于不同水
质的污水均能稳定达到精细过滤一级水质标准；
采用新型AFM活性滤料，易冲洗，不结垢，使用寿
命长；采用气水混合搓洗的反冲洗方式，节水节
能显著；整体撬装，适合单体制作；自动控制水平
高；具有“短流程”的特殊优势；彻底取代金属膜
过滤工艺设备并实现性能的全面超越。
权利要求书2页 说明书11页 附图9页CN 209537036 U 2019.10.25
C N 209537036
U
权 利 要 求 书1/2页CN 209537036 U
1.一体化原油污水高效精细处理装置,其特征在于：包括过滤罐、提升泵、反洗泵、空压机、储气罐、气源分配箱、PLC控制柜、水管线、气洗管线、电线、信号线、气动蝶阀、气洗阀门及三通；所述过滤罐的顶部设有贯穿罐壁内外的排气管及排油管，排气管在罐外设有排气阀，排油管在罐外设有排油阀，过滤罐内腔的上部设有布水机构、中部设有AFM活性滤料机构、下部设有集水机构；所述气动蝶阀包括过滤进水阀、过滤出水阀、反洗进水阀及反洗出水阀；所述三通包括上位三通及下位三通；所述水管线包括过滤水管线、反洗水管线及过渡水管线，过滤水管线包括过滤进水管线及过滤出水管线，反洗水管线包括反洗进水管线及反洗出水管线，过渡水管线包括罐顶过渡水管线及罐底过渡水管线；所述过滤进水管线分别在其上方与下方设有分支，上方分支连接上位三通并在分支管路上安装过滤进水阀，下方分支连接提升泵出水口；所述过滤出水管线在其下方设有分支，下方分支连接下位三通并在分支管路上安装过滤出水阀；所述反洗进水管线在其上方设有分支，上方分支连接下位三通并在分支管路上安装反洗进水阀；所述反洗出水管线在其下方设有分支，下方分支连接上位三通并在分支管路上安装反洗出水阀；所述罐顶过渡水管线的下端连接上位三通，上端从过滤罐顶部进入过滤罐内腔并与布水机构连接；所述罐底过渡水管线的上端连接下位三通，下端从过滤罐底部进入过滤罐内腔并与集水机构连接；所述气洗管线的一端连接空压机出气口，另一端连接罐底过渡水管线，管路上依次串联储气罐、气源分配箱及气洗阀门；所述PLC控制柜通过电线与电源连接，同时也通过信号线分别与提升泵、反洗泵、气动阀门及气洗阀门连接。
2.根据权利要求1所述的一体化原油污水高效精细处理装置,其特征在于：还包括加药机构；所述加药机构包括加药箱、加药泵及药水输送管线，药水输送管线的始端连接加药箱、尾端连接过滤进水管线、管路上安装加药泵。
3.根据权利要求2所述的一体化原油污水高效精细处理装置,其特征在于：还包括排污管；所述排污管的一端连接罐底过渡水管线，排污管的管路上设有手动排污阀。
4.根据权利要求1-3任一所述的一体化原油污水高效精细处理装置,其特征在于：所述布水机构包括布水主管及其6个布水支管，布水主管竖立设置且其上端与罐顶过渡水管线连接，布水支管横向均匀分布在布水主管的周围且向下倾斜。
5.根据权利要求4所述的一体化原油污水高效精细处理装置,其特征在于：所述集水机构由集水竖管与集水横管组成的集水主管及其集水支管，集水竖管的下端与罐底过渡水管线连接，集水支管横向对称分布在集水横管的两侧；所述每侧的集水支管均为5个，位于中部的集水支管长度最长，依次向两端排列的集水支管长度渐短。
6.根据权利要求5所述的一体化原油污水高效精细处理装置,其特征在于：所述布水支管与集水支管均采用316型不锈钢材质的绕丝筛管。
7.根据权利要求6所述的一体化原油污水高效精细处理装置,其特征在于：所述过滤罐设为2台，配套公用的过滤水管线及反洗水管线；所述提升泵设为2台，1用1备。
8.根据权利要求7所述的一体化原油污水高效精细处理装置,其特征在于：布设撬装底座，将该装置的各组成部分均固定于撬装底座上。
9.根据权利要求8所述的一体化原油污水高效精细处理装置,其特征在于：所述AFM活性滤料机构包括4层，由上至下依次为0级活性滤料层、1级活性滤料层、2级活性滤料层及3级活性滤料层。
