咸阳师范学院物理与电子工程学院课程设计报告题目：班级：姓名：学号：指导教师：成绩：完成日期：年月目录第一章概述 3第二章数字电子钟的电路原理 4 第三章电路调试与制作11第四章总结与体会12第五章附录13第一章概述数字钟是采用数字电路实现对.时,分,秒.数字显示的计时装置,广泛用于个人家庭,车站, 码头办公室等公共场所,成为人们日常生活中不可少的必需品,由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得数字钟的精度,运运超过老式钟表, 钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。
诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、定时开关烘箱、通断动力设备、甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。
因此，研究数字钟及扩大其应用，有着非常现实的意义。
虽然市场上已有现成的数字集成电路芯片出售，价格便宜，使用方便，这里所制作的数字电子可以随意设置时，分的输出，是数字电子中具有体积小、耗电省、计时准确、性能稳定、维护方便等优点。
课程设计目的（1）加强对电子制作的认识，充分掌握和理解设计个部分的工作原理、设计过程、选择芯片器件、电路的焊接与调试等多项知识。
（2）把理论知识与实践相结合，充分发挥个人与团队协作能力，并在实践中锻炼。
（3）提高利用已学知识分析和解决问题的能力。
（4）提高实践动手能力。
第二章数字电子钟的电路原理数字电子钟的设计与制作主要包括：数码显示电路、计数器与校时电路、时基电路和闹铃报时电路四个部分。
1．数码显示电路译码和数码显示电路是将数字钟的计时状态直观清晰地反映出来。
显示器件选用FTTL-655SB双阴极显示屏组。
在计数电路输出信号的驱动下，显示出清晰的数字符号。
2．计数器电路LM8560是一种大规模时钟集成电路它与双阴极显示屏组可以制成数字钟钟控电路。
3．校时电路数字钟电路由于秒信号的精确性和稳定性不可能做到完全准确无误，时基电路的误差会累积；又因外部环境对电路的影响，设计产品会产生走时误差的现象。
[数电课程设计数字电子时钟的实现] 电子时钟课程设计
![[数电课程设计数字电子时钟的实现] 电子时钟课程设计](https://img.taocdn.com/s3/m/09fa58d0af45b307e9719786.png)
[数电课程设计数字电子时钟的实现] 电子时钟课程设计课程设计报告设计题目：数字电子时钟的设计与实现班级：学号：姓名：指导教师：设计时间：摘要钟表的数字化给人们生产生活带来了极大的方便，大大的扩展了原先钟表的报时。
诸如，定时报警、按时自动打铃、时间程序自动控制等，这些，都是以钟表数字化为基础的。
功能数字钟是一种用数字电路实现时、分、秒、计时的装置，与机械时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的使用。
从原理上讲，数字钟是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。
因此，此次设计与制作数字钟就是为了了解数字钟的原理，从而学会制作数字钟，而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及使用方法。
通过此次课程设计可以进一步学习与各种组合逻辑电路与时序电路的原理与使用方法。
通过仿真过程也进一步学会了Multisim7的使用方法与注意事项。
本次所要设计的数字电子表可以满足使用者的一些特殊要求，输出方式灵活，如可以随意设置时、分、秒的输出，定点报时。
由于集成电路技术的发展，，使数字电子钟具有体积小、耗电省、计时准确、性能稳定、维护方便等优点。
关键词：数字钟，组合逻辑电路，时序电路，集成电路目录摘要 (1)第1章概述············································3第2章课程设计任务及要求·······························42.1设计任务············································42.2设计要求············································4第3章系统设计··········································63.1方案论证············································63.2系统设计············································63.2.1结构框图及说明·································63.2.2系统原理图及工作原理···························73.3单元电路设计········································83.3.1单元电路工作原理·······························83.3.2元件参数选择···································14第4章软件仿真·········································154.1仿真电路图··········································154.2仿真过程············································164.3仿真结果············································16第5章安装调试··········································175.1安装调试过程········································175.2故障分析············································17第6章结论···············································18第7章使用仪器设备清单··································19参考文献·················································19收获、体会和建议·········································20第1章概述数字集成电路的出现和飞速发展，以及石英晶体振荡器的广泛应用，使得数字钟的精度稳定度远远超过了老式的机械表，用数字电路实现对“时”、“分”、“秒”数字显示的数字钟在数字显示方面，目前已有集成的计数、译码电路，它可以直接驱动数码显示器件，也可以直接采用才COMS--LED光电组合器件，构成模块式石英晶体数字钟。
《电子技术》课程设计报告-数字电子钟设计
《电子技术》课程设计报告-数字电子钟设计一、背景介绍数字电子钟是一个实时的计时器，它可以按照设定的时刻精确地表示时间。
它使用微处理器和时钟芯片来处理时间。
因此，它可以被视为一个微处理器系统，系统中含有存储器、计数器、报警功能等。
最新的电子时钟如石英钟使用特制石英晶片来制定时钟。
由于石英可以产生完美的电振动，因此可以更准确地检测时钟改变。
二、数字电子钟的设计原理1、时钟驱动电子时钟的操作需要一定的时间和精度，主要是依靠特殊的驱动器来实现的。
驱动器有石英、硅、力学和光学等多种。
其中石英芯片是电子时钟的核心部件并且最常用。
可以让电子时钟每秒产生32千分之一秒的精度。
2、晶振电路晶体振荡器电路是将电能转换成振荡信号和时钟信号的基础电路。
在电子时钟中，晶振电路可以将3.3V的DC电源转换成正弦波信号。
3、控制电路控制电路是接收电子时钟信号，并将其转换为可读取的数字信号的电路。
它通过检测当前的时钟值与它预设的标准值，来决定是否需要重新设定。
4、显示电路为了使时间显示准确，显示电路需要有一定的能力，它可以将控制电路经过变换后的数字转化为可视的数字或符号信号，比如LED。
我们首先使用PIC16F628A微控制器来控制数字电子钟，PIC16F628A是一款常用的单片机，在实现数字电子钟的最基本功能时天然的具有很多优势，即具有丰富的I/O口及高性能的CPU。
而在驱动这个数字电子时钟时，我们选择了普通的石英晶振，其工作电压为3.3V，频率为32.768kHz。
它的作用是将电源电压转换成正弦波信号，然后此信号可以被PIC单片机读取，从而实现全电子时钟功能。
在处理每秒钟走过的时间时，我们使用计数器根据晶振输入的时钟信号逐渐计数，而当计数器计数到一定值时，PIC单片机就知道一秒的时间已经过去，然后继续进行计算.最后，我们选用一个4位共阳极数码管来将这些数据转化为显示数字的动作，它从数据地址上读取数据，然后一次送到一位，就可以实时显示电子时钟的实时时间。

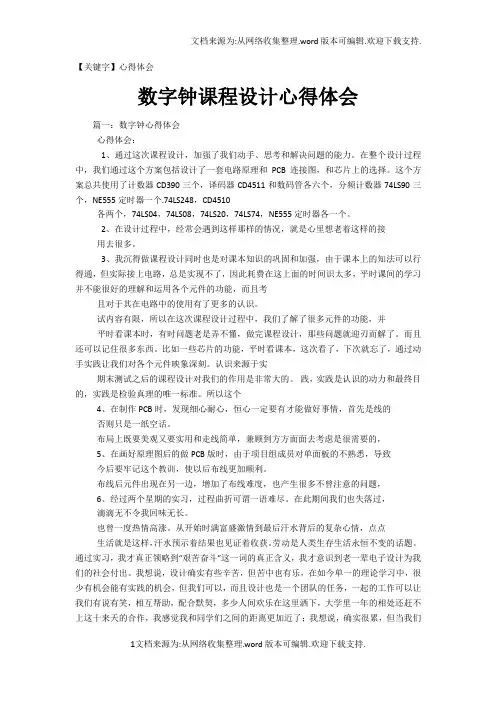

【心得体会】数字钟课程设计心得体会
【关键字】心得体会数字钟课程设计心得体会篇一：数字钟心得体会心得体会：1、通过这次课程设计，加强了我们动手、思考和解决问题的能力。
在整个设计过程中，我们通过这个方案包括设计了一套电路原理和PCB连接图，和芯片上的选择。
这个方案总共使用了计数器CD390三个，译码器CD4511和数码管各六个，分频计数器74LS90三个，NE555定时器一个.74LS248，CD4510各两个，74LS04，74LS08，74LS20，74LS74，NE555定时器各一个。
2、在设计过程中，经常会遇到这样那样的情况，就是心里想老着这样的接用去很多。
3、我沉得做课程设计同时也是对课本知识的巩固和加强，由于课本上的知法可以行得通，但实际接上电路，总是实现不了，因此耗费在这上面的时间识太多，平时课间的学习并不能很好的理解和运用各个元件的功能，而且考且对于其在电路中的使用有了更多的认识。
试内容有限，所以在这次课程设计过程中，我们了解了很多元件的功能，并平时看课本时，有时问题老是弄不懂，做完课程设计，那些问题就迎刃而解了。
而且还可以记住很多东西。
比如一些芯片的功能，平时看课本，这次看了，下次就忘了，通过动手实践让我们对各个元件映象深刻。
认识来源于实期末测试之后的课程设计对我们的作用是非常大的。
践，实践是认识的动力和最终目的，实践是检验真理的唯一标准。
所以这个4、在制作PCB时，发现细心耐心，恒心一定要有才能做好事情，首先是线的否则只是一纸空话。
布局上既要美观又要实用和走线简单，兼顾到方方面面去考虑是很需要的，5、在画好原理图后的做PCB版时，由于项目组成员对单面板的不熟悉，导致今后要牢记这个教训，使以后布线更加顺利。
布线后元件出现在另一边，增加了布线难度，也产生很多不曾注意的问题，6、经过两个星期的实习，过程曲折可谓一语难尽。
在此期间我们也失落过，滴滴无不令我回味无长。
也曾一度热情高涨。
从开始时满富盛激情到最后汗水背后的复杂心情，点点生活就是这样，汗水预示着结果也见证着收获。
数字钟实训心得体会
数字钟实训心得体会【篇一：数字时钟实训报告】物理与机电工程学院课程设计报告课程名称：数字电子技术课程题目：数字时钟的设计制作系部：物理与机电工程学院专业班级： 09电子信息工程1班学生姓名：丁孟飞指导教师：范宜标、李建华完成时间： 2011年10月15号报告成绩：目录一、数字时钟的设计与制作???????????????????21.11.21.3 设计目的 ????????????????????????2 设计要求 ????????????????????????2 设计方案及论证 ?????????????????????21.3.1 设计逻辑框图及原理方框图???????????????21.3.2 “秒脉冲信号发生器”的设计、原理图??????????21.3.3 计数、译码/驱动及显示部分的设计 ???????????41.3.4 秒计数、译码/驱动及显示部分的设计 ??????????51.3.5 分计数、译码/驱动及显示部分的设计???????????61.3.6 时计数、译码/驱动及显示部分的设计???????????61.3.7 分时校准电路的设计 ??????????????????61.4 焊接技术及安装工艺 ???????????????????81.5 调试步骤及故障排除 ???????????????????81.6 附图 ??????????????????????????91.6.11.6.21.6.31.6.4 一些芯片的引脚及功能 ???????????????9 原理图 ??????????????????????10pcb版图 ?????????????????????11 设计所需器材与工具 ????????????????11二、设计小结 ????????????????????????12三、设计参考资料 ??????????????????????12一、数字时钟的设计制作1.1 设计目的通过设计与实践，制作出具有准确显示时、分、秒的可调数字时钟。
电子钟课程设计心得(精选多篇)
电子钟课程设计心得(精选多篇)第一篇：电子钟因材施教心得这次电子技术课程设计，我很用心的去完成，当总原理图绘的那一刻，心里有说不出的愉悦感。
从这次课程设计中，我毫无疑问学到了很多有用的知识。
拿到课题后，我首先将《数字电子技术》中所有关本次设计的内容复习了一遍，比如七段译码显示器、计数器、振荡器等等。
然后根据建筑设计要求，我回去图书馆查阅了相关的资料，对可行性研究整体框架做了一个初步的了解。
做完准备工作后就正式开始设计与绘图。
先要将没每一功能模块建筑设计出来，再整体排版、连接。
这次设计让我了课本上的一些理论知识，前一天计数器我选用的是74ls290，我觉得用它来再说时计数器比较合适，教材上关于74ls290的内容比较详细，因而设计起来也极为顺手。
我所用振荡器是由555定时器与rc组成，因为学过555定时器的应用，所以理解起来会不易一些。
这次课程设计加强加大了我收集资料和充分利用资料的能力，原本想用74ls290或是74161做分秒计数器，结果发现描画出来太复杂，连线太多。
通过在图书馆查到的资料，在了解了中规模波形74ls90的功能后，我认为选用它做分与、秒计数器设计出来比较简单。
还有校时线圈的设计，我查到了关于这方面内容的详细资料，通过对资料的理解和统计分析，弄动其工作原理后，我人体工学出所须的电路。
在这次课程设计中会，另我最有成就感的是整点报时电路的设计。
刚开始还真不知道怎么下手，找了一些资料但看不大通晓，而且不知道怎样将报时电路与总原理图连接。
我和我们组的组同学一起讨论分析，仔细研究资料，终于把整点报时电路高清楚了。
回过头来一想，其实设计这些电容器也比较并不是很困难，而且还十分有意思。
唯一遗憾的是没有将总原理图用protel话出来，因为时间关系只画了几个局部图。
课程设计是教学内容一个学习新知识、巩固加深所学课本理论知识的过程，它培养了我们战斗能力综合运用地理知识的能力，独立思考和解决问题的本领。
单片机数字钟设计总结
单片机数字钟设计总结第一篇：单片机数字钟设计总结单片机数字钟设计总结经过一周的课程设计，我收获颇多，有深刻的心得体会。
实训让我们受益匪浅。
首先是关于单片机方面的。
我们学到了许多关于单片机系统开发的知识，从最开始选题到最后的结题，更使我们得到了充分的锻炼。
其次，它让我体会到了什么才是teamwork spirit。
一如：团队管理的经验、团队意识的提升和协调能力等等，这些都会让我们终身受益。
通过此次课程设计，使我更加扎实的掌握了有关电子线路单片机方面的知识，在设计过程中虽然遇到了一些问题，但经过一次又一次的思考，一遍又一遍的检查我终于找出了问题所在，也暴露出了前期我在这方面的知识欠缺和经验不足。
实践才能出真知，实践才是检验真理的唯一标准，唯有通过亲自动手制作，才能令我们掌握的知识不再是一些纸上谈兵的东西。
在这次的课程设计中，我们遇到了很多困难，过程很艰难，但是我们都克服了，这是对我们自己的肯定。
我们不断发现错误，不断改正，不断领悟，不断获取。
我们也曾灰心，也曾茫然，也曾不知所措，从一开始的自信满满，到最后的紧张繁杂，所有的这些都令我们回味无穷，这已经成为了我们人生的一个宝藏。
我想今后的学习和工作也是这样的，汗水见证着成功，我想十年过后，但我们都已经走入了社会，在某个阳光明媚的夏日，午后醒来，突然想起大学经历的时候，最先映入脑海里的就是这门课程吧，就是这些为了一个共同的目标，相互合作，共同奋斗的日子吧。
不可否认，单片机是一门比较难的专业学科。
但是经过这一学期的学习，我们觉得单片机这门课很好，让我们在设计中掌握课程，具有很强的实用性。
在社会上，单片机也应用极其广泛。
通过这次课程设计，我掌握了常用元件的识别和测试；熟悉了常用仪器、仪表；了解了电路的连线方法；以及如何提高电路的性能等等。
我相信在接下来的日子里，我会更深刻地去研究它，发掘它。
在这次的实训里，我觉得过得很充实。
实训，不仅培养了我们独立思考、动手操作的能力，在各种其它能力上也都有了提高。
数电课程设计报告数字钟的设计
数电课程设计报告第一章设计背景与要求设计要求第二章系统概述设计思想与方案选择各功能块的组成工作原理第三章单元电路设计与分析各单元电路的选择设计及工作原理分析第四章电路的组构与调试遇到的主要问题现象记录及原因分析解决措施及效果功能的测试方法,步骤,记录的数据第五章结束语对设计题目的结论性意见及进一步改进的意向说明总结设计的收获与体会附图电路总图及各个模块详图参考文献第一章设计背景与要求一．设计背景与要求在公共场所,例如车站、码头,准确的时间显得特别重要,否则很有可能给外出办事即旅行袋来麻烦;数字钟是一种用数字电路技术实现时、分、秒计时的装置,与机械式时钟相比具有更高的准确度和直观性,且无机械装置,具有更长的使用寿命,因此得到了广泛的使用;数字钟是一种典型的数字电路,包括了组合逻辑电路和时序电路;设计一个简易数字钟,具有整点报时和校时功能;1以四位LED数码管显示时、分,时为二十四进制;2时、分显示数字之间以小数点间隔,小数点以1Hz频率、50%占空比的亮、灭规律表示秒计时;3整点报时采用蜂鸣器实现;每当整点前控制蜂鸣器以低频鸣响4次,响1s、停1s,直到整点前一秒以高频响1s,整点时结束;4才用两个按键分别控制“校时”或“校分”;按下校时键时,是显示值以0~23循环变化；按下“校分”键时,分显示值以0~59循环变化,但时显示值不能变化;二．设计要求电子技术是一门实践性很强的课程,加强工程训练,特别是技能的培养,对于培养学生的素质和能力具有十分重要的作用;在电子信息类本科教学中,课程设计是一个重要的实践环节,它包括选择课题、电子电路设计、组装、调试和编写总结报告等实践内容;通过本次简易数字钟的设计,初步掌握电子线路的设计、组装及调试方法;即根据设计要求,查阅文献资料,收集、分析类似电路的性能,并通过组装调试等实践活动,使电路达到性能要求;第二章系统概述设计思想与方案选择方案一 ,利用数字电路中学习的六十进制和二十四进制计数器和三八译码器来实现数字中的时间显示;方案二,利用AT89S51单片机和74HC573八位锁存器以及利用C语言对AT89S51进行编程来实现数字钟的时间显示;由于方案一通过数电的学习我们都比较熟悉,而方案二比较复杂,涉及到比较多我们没学过的内容,所以选择方案一来实施;简易数字钟电路主体部分是三个计数器,秒、分计数器采用六十进制计数器,而时计数器采用二十四进制计数器,其中分、时计数器的计数脉冲由校正按键控制选择秒、分计数器的溢出信号或校正10Hz计数信号;计数器的输出通过七段译码后显示,同时通过数值判断电路控制蜂鸣器报时;各功能块的组成分频模块,60进制计数器模块,24进制计数器模块,4位显示译码模块,正点报时电路模块,脉冲按键消抖动处理模块工作原理一．简易数字钟的基本工作原理是对1Hz标准频率秒脉冲进行计数;当秒脉冲个数累计满60后产生一个分计数脉冲,而分计数脉冲累计满60后产生一个时计数脉冲,电路主要由3个计数器构成,秒计数和分计数为六十进制,时计数为二十四进制;将FPGA开发装置上的基准时钟OSC作为输入信号通过设计好的分频器分成1Hz~10MHz8个10倍频脉冲信号;1Hz的脉冲作为秒计数器的输入,这样实现了一个基本的计时装置;通过4位显示译码模块,可以显示出时间;时间的显示范围为00时00分~23时59分;二．当需要调整时间时,可使用数字钟的时校正和分校正进行调整,数字钟中时、分计数器都有两个计数脉冲信号源,正常工作状态时分别为时脉冲和分脉冲；校正状态时都为5~10Hz的校正脉冲;这两种状态的切换由脉冲按键控制选择器的S 端来实现;为了更准确的设定时间,需要对脉冲按键进消抖动处理;三．电路在整点前10 秒钟内开始控制蜂鸣器报时,可采用数字比较器或逻辑门判断分、秒计数器的状态码值,以不同频率的脉冲控制蜂鸣器的鸣响;第三章单元电路设计与分析各单元电路的选择1分频模块,设计一个8级倍率为10 的分频电路,输出频率分别为1Hz 、10Hz、100 Hz、1k Hz、10k Hz、100k Hz、1 MHz、10MHz8组占空比为50%的脉冲信号;260进制计数器模块,采用两片74161级联;324进制计数器模块,采用两片74161级联;44位显示译码模块,由分频器,计数器,数据选择器,七段显示译码,3-8线译码器构成一个4位LED数码显示动态扫描控制电路;其中4位计数器用74161,数据选择器用74153,七段显示译码器部分采用AHDL硬件描述语言设计;5正点报时电路模块,该模块采用与门和数据选择器74153构成6脉冲按键消抖动处理模块,采用D触发器实现消抖动,从而能够比较精确地设定时间;设计及工作原理分析1分频模块要输出8级频率差为10倍的分频电路,可采用十进制计数器级联实现;集成十进制计数器的类型很多,比较常用的有74160、74162、74190、74192和7490等;这里采用7490来实现分频,7490是二-五-十进制加计数器,片上有一个二进制计数器和一个异步五进制计数器;QA是二进制加计数器的输出,QB、QC、QD是五进制加计数器的输出,位序从告到低依次为D,C,B;该分频器一共用到7片7490,初始信号输入到第一片7490的CLKB 端口,QD输出端连接到CLKA端,作为输入,从QA引出1MHz的output端口,并引线到第二片7490的CLKB端口,依此类推,直到第七片7490连接完成如附图所示;每片7490相当于一个五进制计数器和一个二进制计数器级联实现了十进制加计数,从而实现分频;分频模块图如图所示分频模块内部结构图如下图所示260进制计数器模块采用两片74161级联,如图,下面一片74161做成十进制的,初始脉冲从CLK输入,ENT和ＥＮＰ都接高电平,而QD与QA用作为与非门的两个输入,与非门输出分别连接到自身的LDN端与上面一片74161的CLK端；上面一片74161的QC和QA端作为与非门的两个输入通过输出连接到自身的LDN,ENT 和ENP接高电平;下面一片实现从0000到1001即0~9十个状态码的计数,当下面一片为1001状态时,自身的LDN为低电平,此时QD,QC,QB,QA的状态恢复到0000,即从0开始从新计数,而上面一片74161的CLK电平改变,上面一片74161开始计数为0001,实现从0000~到0101即0到5六个状态码的计数,当上面一片状态为0101时,LDN为低电平,此时计数器为0000;这样子通过两片74161就实现了一个六十进制计数器;下图为六十进制计数器模块的示意图由六十进制计数模块构成的秒分计数如下图,下面那块六十进制技术模块表示为妙,上面那块六十进制计数模块表示为分;当妙计数模块的状态为0101 1001时,向分计数模块进位, 即通过74153M的输入C1,此时74153M输出接到分计数模块的输入端 ,通过74153M作为选择器,实现进位控制;324进制计数器模块采用两片74161级联,如图,下面一片74161做成十进制的,初始脉冲从CLK输入,ENT和ＥＮＰ都接高电平,而QD与QA用作为与非门的两个输入分别连接到自身的LDN端与上面一片74161的CLK端；上面一片74161的QB非门的一个输入通过输出连接到自身的LDN,ENT 和ENP接高电平,并且上面74161的QB端和下面一块74161的QC端通过与非门输出接到两片74161的清零端CLRN;下面一片实现从0000到1001即0~9十个状态码的计数,当下面一片为1001状态时,自身的LDN为低电平,此时QD,QC,QB,QA的状态恢复到0000,即从0开始从新计数,而上面一片74161的CLK电平改变,上面一片74161开始计数为0001,实现从0000~到0010即0到2三个状态码的计数,当上面一片状态为0010即2时,下面一片状态为0100即4时,两块74161的CLRN为低电平,此时两块74161的状态都为0000,即实现了23时过后显示00时;这样子通过两片74161就实现了一个24进制计数器;下图为24进制计数器模块示意图由二十四进制计数模块构成的时计数模块如图,下面那块六十进制技术模块表示为分,上面那块24进制计数模块表示为时;当分计数模块的状态为0101 1001时,向时计数模块进位, 即通过74153M的输入C1,此时74153M输出接到时计数模块的输入端 ,通过74153M作为选择器,实现进位控制;二十四进制计数模块构成的时计数模块44位显示译码模块由分频器,计数器,数据选择器,七段显示译码,3-8线译码器构成一个4位LED数码显示动态扫描控制电路;4位计数器由74161构成;如下图所示74161构成的4位计数器数据选择器采用两片74153 和一片74153M两片74153实现连在一起实现对四个数字的选择,而一片74153M实现对小数点的选择;如下图所示74153M构成的数据选择器两片74153构成的数据选择器七段显示译码器部分采用AHDL硬件描述语言设计,语句如下：subdesign ymqdata_in3..0 :input;a,b,c,d,e,f,g :output;begintabledata_in3..0 =>a,b,c,d,e,f,g;b"0000" =>1,1,1,1,1,1,0;b"0001" =>0,1,1,0,0,0,0;b"0010" =>1,1,0,1,1,0,1;b"0011" =>1,1,1,1,0,0,1;b"0100" =>0,1,1,0,0,1,1;b"0101" =>1,0,1,1,0,1,1;b"0110" =>0,0,1,1,1,1,1;b"0111" =>1,1,1,0,0,0,0;b"1000" =>1,1,1,1,1,1,1;b"1001" =>1,1,1,0,0,1,1;b"1010" =>1,1,1,0,1,1,1;b"1011" =>0,0,1,1,1,1,1;b"1100" =>1,0,0,0,1,1,0;b"1101" =>0,1,1,1,1,0,1;b"1110" =>1,0,0,1,1,1,1;b"1111" =>1,0,0,0,1,1,1;end table;end;整个四位显示译码模块如图所示5正点报时电路模块该模块采用与门和数据选择器74153构成,如下图所示;7个输入端口的与门控制A,当时间在59分51s,53s,55s,57s,59s的时候,A为高电平1,当秒的个位数为9时,B为高电平1,A为1,B为0时,输出C1低频率信号,A为1,B为1时输出C3高频率信号,实现整点的不同频率的报时电路;整点报时电路模块6脉冲按键消抖动处理模块采用D触发器实现消抖动,从而能够精确地设定时间;校正状态为5HZ的校正脉冲,分频器输出的10HZ通过T触发器得到5HZ的校正脉冲;如图脉冲按键消抖动处理模块通过T触发器得到的5HZ校正脉冲第四章电路的组构与调试遇到的主要问题1在用74161做二十四进制计数器时,没有深入考虑,打算采用第一片六进制,第二片四进制级联而成,结果出现问题;2时、分调整按键没有安装消抖动装置;3在设置简易数字钟的分时,时计数器也会进;现象记录及原因分析1虽然也能够计数实现二十四进制,但是不能与七段显示译码器配合使用,不能显示直观的数值,这样给用户带来不便;2在下载调试的时候,我要进行时分调整,但是有时按一下子脉冲键会进两个数值,这样子给时分的设置带来了麻烦,原因是按键没有采用消抖动装置;3在调试的时候,打算通过按键调整分,但是发现时计数器也会进位,这就不符合要求了,原因是调整分时,各计数器都按正常状况在计数,所以会按正常情况产生进位;解决措施及效果1仍然采用两片74161,第一片可以从0~9,第二片只能从0~2,而且当第二片为2的时候,第一片到4的话就都清零复位,这样不仅实现了二十四进制计数器,而且能与七段显示译码器配合使用,直观的显示数字;2在脉冲控制按键上加上了D触发器,这样子可以达到消抖动的效果;3加上选择器,把两路信号分开,当调整分的时候,不对时计数器产生进位,这样子就不会产生十进位了,解决了这个问题;功能的测试方法、步骤,记录的数据1简易数字钟的测试,将电路图连好后,分析与综合,仿真,编译,下载到仪器上,表示秒的小数点按1Hz,占空比50%跳动,分从0~59计数,分过了59后,向时计数器进1;2整点点报时功能的测试,到了整点,即59分51s,53s,55s,57s时蜂鸣器低频率间断性鸣响,59分59秒时,蜂鸣器高频率鸣响一次;3时、分调整功能的测试,按分调整键,分按一定的频率逐次加一,但是时显示不变；按时调整键,时按一定的频率逐次加一,但是分显示不变;第五章结束语对设计题目的结论性意见及进一步改进的意向说明简易数字钟的设计中,主要运用了分频器,六十进制计数器,二十四进制计数器,动态扫描显示电路,选择器,按键消抖以及门电路等数字电路方面的知识;可以在简易数字钟的基础上加上24小时和12小时转换功能,秒表功能,闹钟功能,这样更能满足人们的使用需求;总结设计的收获与体会简易数字钟的设计及实验当中,我坚持了下来,上学期的数电我学的并不好,而且对软件应用的接受能力不强,刚开始的时候做的很慢,看到别人都做好了,心里比较着急,于是,我找出了数电课本,复习所涉及的知识点,并练习所学软件,终于有了进步,可以更上同学们的进度,但数字钟的设计一直困扰我,看到别人拓展功能都做好了,自己基本的都还没做好,心里很急;在设计的过程中,碰到了很多的困难,遇到了很多问题,不断地思考与尝试,以及向同学和老师请教,但还是没能完全设计好,以后有时间还得多去实验室尝试,争取做好一些拓展功能;通过这次设计,对上学期学习的数字电路的相关知识得到了复习和巩固,也查阅了一些相关的资料,也加深了我对数字电路应用的理解,总之这次的电子技术课程设计受益匪浅;参考文献：基于FPGA的数字电路系统设计西安电子科技大学出版社数字电子技术基础电子工业出版社数字电路与逻辑设计实验及应用人民邮电出版社附图1.分频模块分频器仿真波形下图为分频器线路图2.60进制计数器模块60进制计数器仿真波形3.24进制计数器模块24进制计数器仿真波形4. 4位显示译码模块七段显示译码器模块七段显示译码器部分采用AHDL硬件描述语言设计,语句如下：subdesign ymqdata_in3..0 :input;a,b,c,d,e,f,g :output;begintabledata_in3..0 =>a,b,c,d,e,f,g;b"0000" =>1,1,1,1,1,1,0;b"0001" =>0,1,1,0,0,0,0;b"0010" =>1,1,0,1,1,0,1;b"0011" =>1,1,1,1,0,0,1;b"0100" =>0,1,1,0,0,1,1;b"0101" =>1,0,1,1,0,1,1;b"0110" =>0,0,1,1,1,1,1;b"0111" =>1,1,1,0,0,0,0;b"1000" =>1,1,1,1,1,1,1;b"1001" =>1,1,1,0,0,1,1;b"1010" =>1,1,1,0,1,1,1;b"1011" =>0,0,1,1,1,1,1;b"1100" =>1,0,0,0,1,1,0;b"1101" =>0,1,1,1,1,0,1;b"1110" =>1,0,0,1,1,1,1;b"1111" =>1,0,0,0,1,1,1;end table;end;整个4位显示译码模块四位显示译码模块。
