电话原理详解
电话的原理是什么
电话的原理是什么

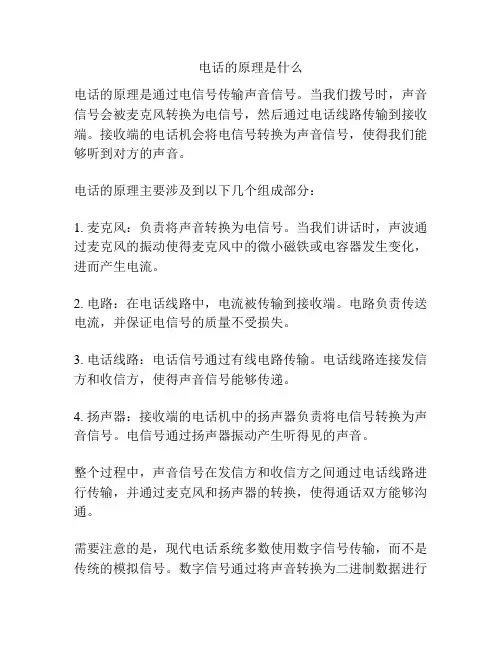

电话的原理是通过电信号传输声音信号。
当我们拨号时，声音信号会被麦克风转换为电信号，然后通过电话线路传输到接收端。
接收端的电话机会将电信号转换为声音信号，使得我们能够听到对方的声音。
电话的原理主要涉及到以下几个组成部分：
1. 麦克风：负责将声音转换为电信号。
当我们讲话时，声波通过麦克风的振动使得麦克风中的微小磁铁或电容器发生变化，进而产生电流。
2. 电路：在电话线路中，电流被传输到接收端。
电路负责传送电流，并保证电信号的质量不受损失。
3. 电话线路：电话信号通过有线电路传输。
电话线路连接发信方和收信方，使得声音信号能够传递。
4. 扬声器：接收端的电话机中的扬声器负责将电信号转换为声音信号。
电信号通过扬声器振动产生听得见的声音。
整个过程中，声音信号在发信方和收信方之间通过电话线路进行传输，并通过麦克风和扬声器的转换，使得通话双方能够沟通。
需要注意的是，现代电话系统多数使用数字信号传输，而不是传统的模拟信号。
数字信号通过将声音转换为二进制数据进行
传输，提高了通信质量和可靠性。
所以，当我们拨打电话时，声音信号被转换为数字信号后传输，然后在接收端再转换回声音信号。
电话系统工作原理
电话系统工作原理
电话系统的工作原理是利用声音的传播和电信号的转换来进行通信的过程。
以下是电话系统的基本工作原理：
1. 话音传输：当一方通过电话机说话时，声音会被转换成声波信号，在电话线路中传送到对方电话机。
电话机的麦克风将声波信号转换为电信号，经由电话线路传输。
2. 信号转换：在电话线路中，电信号会被转换成频率和振幅变化的信号，称为模拟信号。
模拟信号通过电话线路传输，到达对方电话机后，再转换回电信号。
3. 电话交换：电话交换是电话系统的核心部分。
在交换机中，电话线路可以连接到不同的电话终端设备，使其能够相互通话。
当一方拨打另一方的电话号码时，信号会经过交换机，根据拨号号码的识别，将通话信号连接到对应的电话终端。
4. 数字通信：除了模拟通信，现代电话系统还使用数字通信进行数据传输。
数字通信将声音转换成数字信号，通过数字化的方式在电话线路中传输。
数字通信可以提供更好的音质和更高的通信速度。
5. 公共交换电话网(PSTN)：在传统的电话系统中，电话线路
通过公共交换电话网进行连接。
PSTN是一个巨大的全球电话
网络，将电话线路连接起来，使得全球范围内的电话通信成为可能。
总结起来，电话系统的工作原理是将声音转化为电信号，通过电话线路传输，并借助交换机进行通话连接。
同时，现代电话系统还利用数字通信技术进行数据传输，以提供更好的通信质量和速度。
电话是应用什么原理的通信

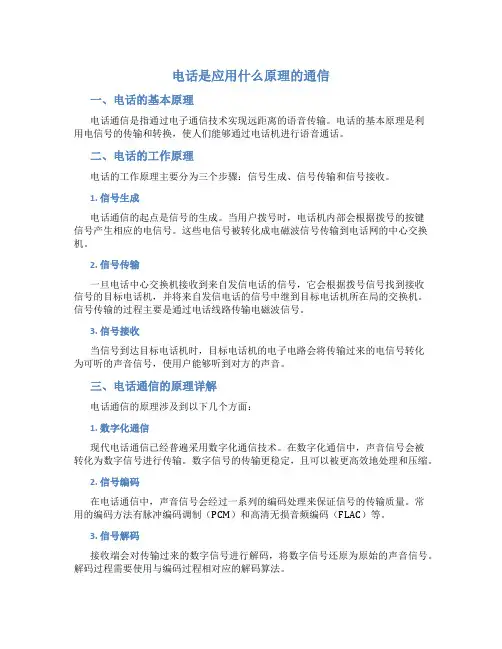

电话是应用什么原理的通信一、电话的基本原理电话通信是指通过电子通信技术实现远距离的语音传输。
电话的基本原理是利用电信号的传输和转换，使人们能够通过电话机进行语音通话。
二、电话的工作原理电话的工作原理主要分为三个步骤：信号生成、信号传输和信号接收。
1. 信号生成电话通信的起点是信号的生成。
当用户拨号时，电话机内部会根据拨号的按键信号产生相应的电信号。
这些电信号被转化成电磁波信号传输到电话网的中心交换机。
2. 信号传输一旦电话中心交换机接收到来自发信电话的信号，它会根据拨号信号找到接收信号的目标电话机，并将来自发信电话的信号中继到目标电话机所在局的交换机。
信号传输的过程主要是通过电话线路传输电磁波信号。
3. 信号接收当信号到达目标电话机时，目标电话机的电子电路会将传输过来的电信号转化为可听的声音信号，使用户能够听到对方的声音。
三、电话通信的原理详解电话通信的原理涉及到以下几个方面：1. 数字化通信现代电话通信已经普遍采用数字化通信技术。
在数字化通信中，声音信号会被转化为数字信号进行传输。
数字信号的传输更稳定，且可以被更高效地处理和压缩。
2. 信号编码在电话通信中，声音信号会经过一系列的编码处理来保证信号的传输质量。
常用的编码方法有脉冲编码调制（PCM）和高清无损音频编码（FLAC）等。
3. 信号解码接收端会对传输过来的数字信号进行解码，将数字信号还原为原始的声音信号。
解码过程需要使用与编码过程相对应的解码算法。
4. 传输媒介电话通信的传输媒介主要是电话线路。
电话线路可以是铜线、光纤或者无线信号。
其中，在数字化通信中，光纤作为传输媒介具有更高的带宽和传输速度。
5. 发射与接收设备电话通信需要使用电话机进行发射和接收信号。
电话机内部包含了电子电路和麦克风、耳机等设备，用于接收和发射音频信号。
6. 交换机电话通信中的交换机起着分发和中继信号的作用。
交换机会根据拨号信号找到目标电话机，并将信号传输到目标电话机所在的交换机。
电话 工作原理
电话工作原理

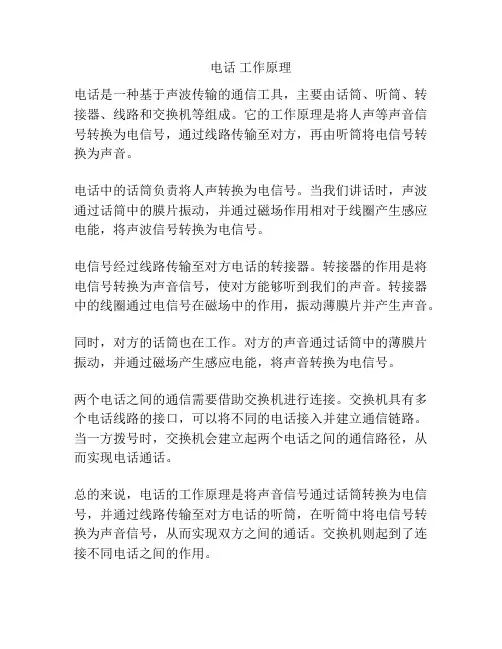

电话是一种基于声波传输的通信工具，主要由话筒、听筒、转接器、线路和交换机等组成。
它的工作原理是将人声等声音信号转换为电信号，通过线路传输至对方，再由听筒将电信号转换为声音。
电话中的话筒负责将人声转换为电信号。
当我们讲话时，声波通过话筒中的膜片振动，并通过磁场作用相对于线圈产生感应电能，将声波信号转换为电信号。
电信号经过线路传输至对方电话的转接器。
转接器的作用是将电信号转换为声音信号，使对方能够听到我们的声音。
转接器中的线圈通过电信号在磁场中的作用，振动薄膜片并产生声音。
同时，对方的话筒也在工作。
对方的声音通过话筒中的薄膜片振动，并通过磁场产生感应电能，将声音转换为电信号。
两个电话之间的通信需要借助交换机进行连接。
交换机具有多个电话线路的接口，可以将不同的电话接入并建立通信链路。
当一方拨号时，交换机会建立起两个电话之间的通信路径，从而实现电话通话。
总的来说，电话的工作原理是将声音信号通过话筒转换为电信号，并通过线路传输至对方电话的听筒，在听筒中将电信号转换为声音信号，从而实现双方之间的通话。
交换机则起到了连接不同电话之间的作用。
电话是什么原理
电话是什么原理

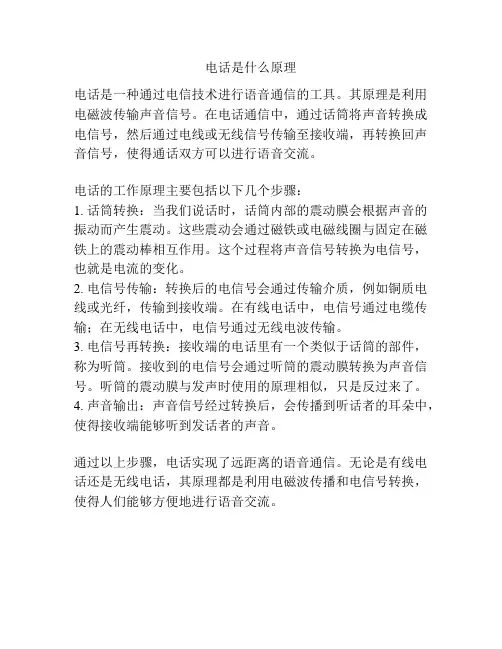

电话是一种通过电信技术进行语音通信的工具。
其原理是利用电磁波传输声音信号。
在电话通信中，通过话筒将声音转换成电信号，然后通过电线或无线信号传输至接收端，再转换回声音信号，使得通话双方可以进行语音交流。
电话的工作原理主要包括以下几个步骤：
1. 话筒转换：当我们说话时，话筒内部的震动膜会根据声音的振动而产生震动。
这些震动会通过磁铁或电磁线圈与固定在磁铁上的震动棒相互作用。
这个过程将声音信号转换为电信号，也就是电流的变化。
2. 电信号传输：转换后的电信号会通过传输介质，例如铜质电线或光纤，传输到接收端。
在有线电话中，电信号通过电缆传输；在无线电话中，电信号通过无线电波传输。
3. 电信号再转换：接收端的电话里有一个类似于话筒的部件，称为听筒。
接收到的电信号会通过听筒的震动膜转换为声音信号。
听筒的震动膜与发声时使用的原理相似，只是反过来了。
4. 声音输出：声音信号经过转换后，会传播到听话者的耳朵中，使得接收端能够听到发话者的声音。
通过以上步骤，电话实现了远距离的语音通信。
无论是有线电话还是无线电话，其原理都是利用电磁波传播和电信号转换，使得人们能够方便地进行语音交流。
电话机的工作原理

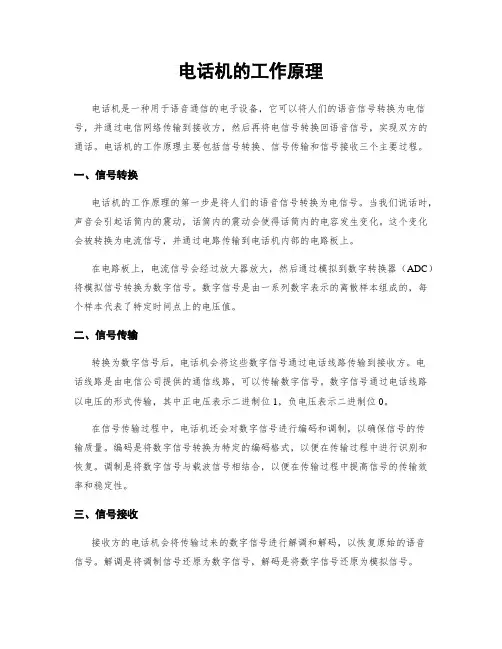

电话机的工作原理电话机是一种用于语音通信的电子设备，它可以将人们的语音信号转换为电信号，并通过电信网络传输到接收方，然后再将电信号转换回语音信号，实现双方的通话。
电话机的工作原理主要包括信号转换、信号传输和信号接收三个主要过程。
一、信号转换电话机的工作原理的第一步是将人们的语音信号转换为电信号。
当我们说话时，声音会引起话筒内的震动，话筒内的震动会使得话筒内的电容发生变化。
这个变化会被转换为电流信号，并通过电路传输到电话机内部的电路板上。
在电路板上，电流信号会经过放大器放大，然后通过模拟到数字转换器（ADC）将模拟信号转换为数字信号。
数字信号是由一系列数字表示的离散样本组成的，每个样本代表了特定时间点上的电压值。
二、信号传输转换为数字信号后，电话机会将这些数字信号通过电话线路传输到接收方。
电话线路是由电信公司提供的通信线路，可以传输数字信号。
数字信号通过电话线路以电压的形式传输，其中正电压表示二进制位1，负电压表示二进制位0。
在信号传输过程中，电话机还会对数字信号进行编码和调制，以确保信号的传输质量。
编码是将数字信号转换为特定的编码格式，以便在传输过程中进行识别和恢复。
调制是将数字信号与载波信号相结合，以便在传输过程中提高信号的传输效率和稳定性。
三、信号接收接收方的电话机会将传输过来的数字信号进行解调和解码，以恢复原始的语音信号。
解调是将调制信号还原为数字信号，解码是将数字信号还原为模拟信号。
解调和解码后，电话机会通过扬声器将模拟信号转换为声音信号，使接收方能够听到对方的声音。
除了上述的基本工作原理外，电话机还包括一些附加功能，如拨号、保持通话、转接电话等。
这些功能是通过电话机内部的控制电路和按键实现的。
总结：电话机的工作原理主要包括信号转换、信号传输和信号接收三个主要过程。
在信号转换过程中，话筒将声音转换为电流信号，然后经过放大和模拟到数字转换，转换为数字信号。
在信号传输过程中，数字信号经过编码和调制后通过电话线路传输到接收方。
电话工作原理初中物理
电话工作原理初中物理一电话原理：电路中忽强忽弱的电流→电磁铁对铁片引力强弱变化→铁片的振动→声音.话筒和听筒里面都会有一个小薄膜，话筒里的薄膜起到人的耳朵里鼓膜的作用，你对它说话，薄膜会振动，薄膜连接着一个小线圈（注意：这个线圈是会随薄膜的振动而改变位置的），话筒里还有一小块固定的永磁铁（固定在话筒外壳上）。
薄膜是有弹性的，一般既起到振动的作用，也起到把线圈拉回初始位置的作用。
薄膜一头固定在话筒外壳上，一头连着线圈。
当薄膜振动时，带动线圈振动，线圈和永磁铁的相对位置改变，这使得穿过线圈的磁场发生变化，磁场变化了会在线圈中产生感应电动势，也就产生了电流。
特定的声音有特定的振动，特定的振动产生特定形式的电流。
所以话筒就把声音“编码”成了电流的形式。
听筒的原理大概是话筒的逆过程，结构也几乎一样。
听筒里也有一个薄膜，薄膜连接着一个线圈，同样也有一块永磁铁。
特定形式的电流（比如话筒刚刚“编码”完成的电流）流过听筒的线圈，这样就使得线圈产生的磁场发生变化，于是永磁铁和线圈之间的磁力发生变化，于是永磁铁和线圈的距离会发生变化。
这样就带动了薄膜振动，发出声音。
传感器就是利用一定规律把被检测量转换成便于处理的其他物理量的器件，比如有烟雾，速度等传感器。
二电话原理是通过声能与电能相互转换、并利用“电”这个媒介来传输语言的一种通信技术。
两个用户要进行通信，最简单的形式就是将两部电话机用一对线路连接起来。
当发话者拿起电话机对着送话器讲话时，声带的振动激励空气振动，形成声波。
声波作用于送话器上，使之产生电流，称为话音电流。
话音电流沿着线路传送到对方电话机的受话器内，而受话器作用与送话器刚好相反把电流转化为声波，通过空气传至人的耳朵中。
这样，就完成了最简单的通话过程。
电话的原理是什么
电话的原理是什么
电话的原理是基于电信技术和电磁波传输的。
当用户拨号时，电话机内部的拨号器会发送拨号信号，通过电话线路传输给电话交换机。
电话交换机根据拨号信号识别出被拨号的电话号码，并将呼叫请求转发给被叫电话所连接的电话交换机。
被叫电话的交换机接收到呼叫请求后，会向被叫电话发送振铃信号，表示有来电。
当被叫方接听电话时，通话连接会建立起来。
此时，被叫电话和主叫电话之间的声音将通过电话线路传输。
电话线路中传输声音的方式是利用电磁波。
声音信号会被转化为模拟信号，通过电话线路中的电流来传输。
在电话线路中，电流会产生电磁波，进而将声音信号传输至对方电话机内部的接收器中。
接收器会将电磁波转换回声音信号，并通过扬声器播放出来，使被叫方能听到来电的声音。
整个电话的通话过程实际上是在电话交换机之间建立的虚拟电路中进行的，通话双方的声音信号会在电话交换机中以数字信号的形式进行传输，借助数字化的处理技术来保证通话质量。
而电话线路则扮演了传输声音和信号的媒介，通过电磁波的传输将通话双方的声音连接在一起。
