一、引言
二、连接器的物理特性测试标准
1．外形尺寸：包括连接器的外形尺寸、公称尺寸、总长度、总宽度、厚度、外壳厚度、把手高度、窗口宽度等；
细节要求：公称尺寸精度为±0.3mm，总长度精度为±0.5mm，总宽度
精度为±0.2mm，厚度精度为±0.1mm，外壳厚度精度为±0.1mm，把手高
度精度为±0.2mm，窗口宽度精度为±0.2mm。
2．连接器结构：包括连接器构件、插芯、拔插件、凸块、锁定元件等；
细节要求：如果有多个插芯，则所有插芯必须都是弹性的，拔插件必
须能够很好的与插芯连接，凸块的位置及尺寸与插芯的设计有效空间及性
能有关，锁定元件必须能够稳定的锁定连接件，以保证整个连接结构的牢
固可靠。
3．连接器连接件：包括连接器的导线、连接片、金属导线、接地片等；。
连接器检验标准
文件制修订记录1、外观：检验站别：首件检验、制程检验、入库检验检验方法：肉眼检查外观或10倍放大镜下检查外观。
抽样标准：首件检验：100%全检;制程检验：依《QC工程图》检验; 入库检验： MIL-STD-105E表,按二级标准II正常抽样标准。
允收水平： CRI：AC=0 MAJ：AQL 0.40 MIN：AQL 1.0。
缺点类别：CRI： a 塑胶破裂、断角、断柱子;b 端子缺Pin、断Pin、电镀错误(如：镀镍、镀锡);c 漏装料件(如：铁壳、端子等)、料件装错、方向装反、混料。
MAJ： a 塑胶压伤（参考外观限度样品）、端子压伤（参考外观限度样品）、DATECODE错误;b 端子氧化或电镀不良，影响焊锡;c 本体多胶,影响焊锡或组装。
MIN： a 塑胶不饱模、毛边及毛边过大一般客户：非功能区Spec.：≦0.08mm；品牌客户：非功能区Spec.：≦0.05mm；接触功能区，不允许b 端子外观发白、氧化，但不影响焊锡;c 端子金属丝、毛刺不良：一般客户：非功能区Spec.：≦0.05mm品牌客户：非功能区按照材质区分，标准不同铜材类Spec.：≦0.03mm，接触功能区，不允许；不锈钢类Spec.：≦0.05mm，接触功能区，不允许；d 端子Pin脚不良,如：歪Pin、落板过紧；e 塑胶、端子轻微压伤、刮伤、压痕等；2、功能检测：允收标准： AC=0.a 电测：检验站别：首件检验、制程检验、入库检验。
检验方法：电气(导通&短路)测试机测试。
抽样标准：首件检验：全模穴/批(如无法追溯全模穴则8pcs/批);制程检验：8pcs/4小时; 入库检验：ANSI/ASQ Z1.4-2008表,按Level-II正常抽样标准。
验收标准：确保测试机良好状态下,产品电气OK.3、插拔力检测允收标准： AC=0。
检验站别：首件检验、制程检验;检验方法：以插拔力测试机、半自动插拔力机、推拉力计测试。
连接器防水测试方法及标准
连接器防水测试方法及标准
连接器防水测试方法及标准可以根据不同的行业和产品类型而有所差异。
以下是一般的连接器防水测试方法及标准参考：
1. 防水测试方法：
- 静态水压测试：将连接器置于装置中，逐渐增加压力，观察连接器是否泄漏。
- 动态水压测试：连接器通过水流或水喷射装置，观察连接器在不同压力下的耐水性。
- 冲击水流测试：连接器通过高压冲击水流，观察连接器是否泄漏，测试其防护等级。
- 浸水测试：将连接器完全浸入水中，观察连接器是否泄漏。
- 淋雨测试：连接器通过模拟雨水的淋浴，观察连接器是否泄漏。
2. 防水测试标准：
- 国际电工委员会(IEC)的IEC 60529标准：该标准规定了防护等级(IP等级)以及测试方法，用于评估电气设备及其连接器的防水性能。
- 国家标准：根据不同国家的标准要求，制定相应的防水测试标准。
- 行业标准：一些特定行业，如汽车、航空航天、军事等，会有自己的防水测试标准。
需要根据实际情况选择适当的测试方法和标准，确保连接器的防水性能符合要求。
连接器测试规范
1.公（母）芯吊重，公（母）芯冲压好后首件吊重310N。
测试吊重时间1分钟。
（IEC60352-2：1990+A1+A2）2.插头吊重，插头冲压好后首件吊重500N。
测试吊重时间1分钟。
（IEC60352-2：1990+A1+A2）3.连接器的插拔力测试。
测试要求插入力≤50N，拨出力≥300N。
4.止退圈的拔力测试。
测试要求止退圈的拔力≥100N。
5.接触电阻测试。
测试要求连接器的接触电阻≥0.5mΩ。
6.连接器螺母的扭矩测试。
测要求连接器螺母的扭矩≥1.5Nm。
7.防水测试。
测试要求直接将对插好的公母连接器浸在水中，充入0.1Mpa气压看是否有气泡。
8. 耐压测试。
测试电压时6000V，测试时间1分钟。
宁波岚宝电器工程部：刘良2010-8-31.防水圈的检验。
把O型圈装配到好，将上盖和底盒（底盒底部是封起来的）装配好，把盒子浸在水中15分钟。
打开盒子观察里面是有水滴。
2.耐压测试。
测试电压时6000V，测试时间1分钟。
3.防水接头螺杆安装。
防水接头螺杆锁紧的扭矩≥2Nm。
4.防水接头螺母安装。
防水接头螺母锁紧的扭矩≥1.5Nm。
5.连接器螺帽的安装。
连接器螺母锁紧的扭矩≥1.5Nm。
6.十字机械螺钉的安装。
十字机械螺钉锁紧的扭矩≥2.5Nm。
7.把锡带夹在盒子的GV10弹片，锡带的拉力≥40N。
8.二极管的检查，测试仪器是二极管图示仪。
观察二极管的伏安特曲线是否跟规定是是否一致。
9.利用二极管的综合测试仪检查二极管有无反装，漏装，极性的是否搞错，整个接线盒的整体导通性能。
宁波岚宝电器工程部：刘良2010-8-3。

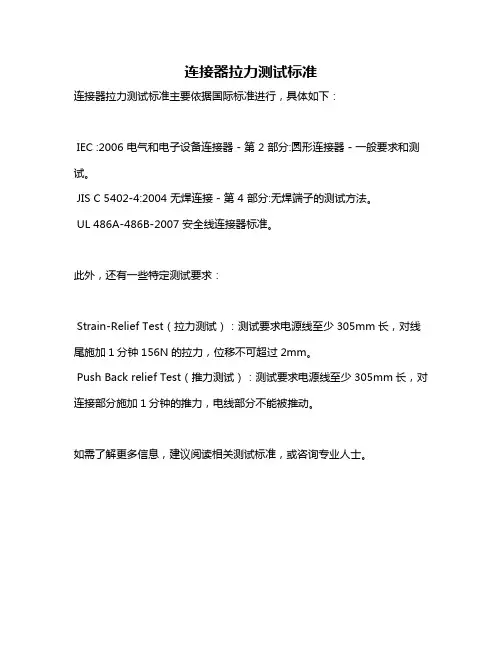

连接器拉力测试标准
连接器拉力测试标准
连接器拉力测试标准主要依据国际标准进行，具体如下：
IEC :2006 电气和电子设备连接器 - 第 2 部分:圆形连接器 - 一般要求和测试。
JIS C 5402-4:2004 无焊连接 - 第 4 部分:无焊端子的测试方法。
UL 486A-486B-2007 安全线连接器标准。
此外，还有一些特定测试要求：
Strain-Relief Test（拉力测试）：测试要求电源线至少305mm长，对线尾施加1分钟156N的拉力，位移不可超过2mm。
Push Back relief Test（推力测试）：测试要求电源线至少305mm长，对连接部分施加1分钟的推力，电线部分不能被推动。
如需了解更多信息，建议阅读相关测试标准，或咨询专业人士。

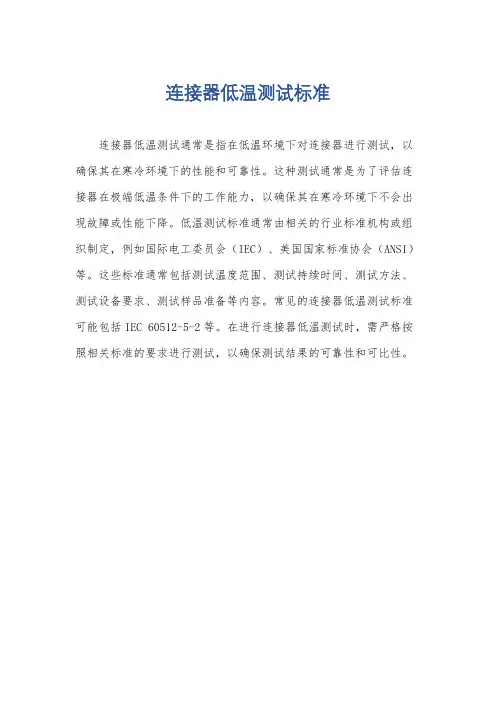

连接器低温测试标准
连接器低温测试标准
连接器低温测试通常是指在低温环境下对连接器进行测试，以确保其在寒冷环境下的性能和可靠性。
这种测试通常是为了评估连接器在极端低温条件下的工作能力，以确保其在寒冷环境下不会出现故障或性能下降。
低温测试标准通常由相关的行业标准机构或组织制定，例如国际电工委员会（IEC）、美国国家标准协会（ANSI）等。
这些标准通常包括测试温度范围、测试持续时间、测试方法、测试设备要求、测试样品准备等内容。
常见的连接器低温测试标准可能包括IEC 60512-5-2等。
在进行连接器低温测试时，需严格按照相关标准的要求进行测试，以确保测试结果的可靠性和可比性。
连接器标准
连接器测试标准
1.拉力测试标准：90N的拉力。
制品状况：正、负装上螺母、压线爪、防水圈、端子，装备后测试连接器的接力要达到90N（9.18kg）以上。
2.拉力测试标准：80N的拉力。
制品状况：正、负装止退环、端子后测试的拉力达到80N（8.16kg）以上。
止退环不脱落。
3. 正、负极互锁力：标准为120N （汉德为230N）
正、负极互锁后的拉力要达到120N（12.24kg）以上为合格，汉德公司为230N(23.47kg)
4. 防护等级为：IP67
测试标准：全部组装后放入1米深水中，30分钟后取出。
连接器内部无水为合格。
5.耐寒低温冲击测试：
低温：-40度时间为：5小时。
后取出做落球试验，球重：250g 高度：40CM （TUV标准）
测试方法：将被测试产品存放温度为-40度的环境箱内，时间为5个小时以后用直径51mm重量250克的钢球对被测试的产品以0.4M的高度对产品进行冲击，看后罩/连接器是否裂开。
数量：4套
低温：-30度时间为：3.5小时。
后取出做落球试验，球重：500g 高度：130CM（UL标准）
6.双85测试：
时间为1000小时，温度从85℃，湿度85% RH。
7.互插力：
正、负极互插力为40N
8.接触电阻：
正、负极端子互插后的电阻小于2毫殴
2014/3/31。
连接器通用检验标准
连接器通用检验标准同学们！今天咱们来了解一下连接器的通用检验标准，这可挺重要的哟！咱们得知道为啥要有检验标准。
就好像我们考试有评分标准一样，连接器也得有个标准来判断它是不是合格的。
那这个检验标准都包括啥呢？外观检查是第一步。
我们得看看连接器的外表有没有瑕疵，比如有没有划痕、裂缝、变形之类的。
要是有这些问题，那可就不太好了。
举个例子，假如连接器的外壳有了裂缝，可能会影响它的密封性和防护性能。
然后是尺寸的测量。
连接器的大小、形状都得符合规定的标准。
比如说插头和插座之间的配合尺寸，如果尺寸不对，可能就插不进去或者插得松松垮垮的，这样可不行。
再说说电气性能的检验。
这就像是检查连接器能不能好好“导电”。
我们要测测它的电阻、电容、绝缘电阻这些参数。
如果电阻太大，电流通过就会有损耗；如果绝缘电阻不够，可能会漏电，这都是很危险的。
比如说，在一些精密的电子设备中，连接器的电气性能不好，可能会导致设备故障甚至损坏。
还有插拔力的测试。
就是看看插头插进插座和拔出来的时候，需要用多大的力气。
插拔力太大或者太小都不行。
太大了插拔困难，太小了又容易松动。
手机充电线的连接器，如果插拔力不合适，用着用着可能就接触不良了。
接着是耐腐蚀性的检验。
因为连接器可能会在各种环境中使用，如果不耐腐蚀，很快就会坏掉。
在潮湿或者有化学物质的环境中，不耐腐蚀的连接器会生锈或者被腐蚀掉。
还有可靠性和稳定性的测试。
要模拟连接器在长期使用中的情况，看看它能不能一直保持良好的性能。
不断地插拔连接器，看它经过多次使用后会不会出现问题。
连接器的通用检验标准就像是给连接器做了一个全面的“体检”，从外观到性能，各个方面都要检查到位，只有都合格了，才能算是一个好的连接器。
同学们，现在是不是对连接器的检验标准有了更清楚的了解啦？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连接器实验
一.连接器的实验项目:
插拔力、夹持力、蒸汽老化、盐水喷雾、热风回流程(IR)、振动测试、高温老化、恒温恒湿、冷热冲击、快速插拔测试、接触阻抗、绝缘阻抗、耐压测试、硬度测试、喷漆厚度测试、电镀膜厚测试、表面粗糙度测试、吃锡性/耐焊性实验。
二.各项实验之条件及实验目的:
1.插拔力---测试公母对插之插入及拔出所需力量。
(自动插拔测试机)
参数:插入行程及速度、测试单程或去回程、插拔次数。
检验:检验产品在公母对插时的力量是否太紧太松,当影响对插力理的尺寸不良需做此项实验确认。
2.夹持力---测试端子植入塑料所需拔出之力量。
(自动插拔测试机)
参数:同上
检验:当端子卡钩尺寸或塑料卡槽尺寸不良时,需做此项实验来确认。
自动插拔测试机如下:
3.蒸汽老化---检验五金件电镀后的保质期。
(镀全金/半金锡/全锡端子)试验条件为
温度98±2℃,时间8H。
(蒸汽老化试验机)
参数:温度及时间可以调整。
另可检验NY6T塑料的吸湿性
检验:当五金件表面刮伤、镀层太低或电镀表面不良时需做此项实验确认质量。
蒸汽老化试验机如下:
4.盐水喷雾---检验五金件电镀后的保质期。
(铁壳/叉片/铆钉类)试验条件为试验槽
温度35℃,时间4H,盐水比例5:95。
(盐水喷雾试验机) 参数:试验时间可调整。
检验:当五金件表面刮伤、镀层太低或电镀表面不良时需做此项实验确认质量。
盐水喷雾试验机如下:
5.热风回流焊(IR)---仿真产品在客户处过SMT使用状况。
现厂主要检验塑料起泡
状况及少量产品SMT试验,实验条件为温度235±5℃,最高温度
时间为3~5S。
(热风回流焊试验机)
参数:实验温度/时间可以依需求调整。
检验:当塑料存放时间过长(NY6T 3个月)、镀锡铁壳或沾锡膏实验需通过此实验确认塑料是否会起泡、铁壳是否会流锡或吃锡状况。
热风回流焊试验机如下:
6.振动测试---检验产品公母对插后的瞬间导通性,实验时将产品全部串联接到信号
测试机上测试。
另也可以仿真产品在运输途中的状况。
实验条件为频
率10HZ-55HZ-10HZ/分钟一个循环,振幅1.52mm,时间为X、Y、Z各2H。
参数:频率、振幅及时间均可依需求做调整。
检验:当产品对插口尺寸不良、产品包装不良或盖子与本体搭配不良需做此实验确认。
此实验项目重点是检验产品公母接触的瞬间接触状况。
振动试验机如下:
7.高温老化---检验塑料及端子在温度为80℃,时间96H或温度为150℃,时间4H的环
境下有无变化。
(例如塑料变形或端子变色发黄)
参数:温度及时间均可依需求调整。
检验:检验成品、塑料或端子在此环境下是否会出现塑料变形,端子变色发黄或成品夹持力变小等异常问题。
当塑料修模或塑料/端子材质变更、以及塑料
针孔尺寸或端子卡位尺寸有变更需做此项实验。
高温老化实验机如下:
8.恒温恒湿---检验产品在定值50±2℃、湿度90%~95%RH,时间96小时或
循环条件65℃/95%RH(4H)—25℃/60%RH(2H)--- 65℃/95%RH(4H)---
25℃/60%RH(2H)---(-10℃/4H)---25℃/60%RH(2H),循环25次后,产
品的变化状况。
例如绝缘特性、接触阻抗、插拔力以及端子的腐蚀状
况等(恒温恒湿机)
参数:温湿度及时间或不同的循环条件参数设定均可依需求做调整。
检验:当产品有任何工程变更时需做此项实验。
恒温恒湿机如下:
9.冷热冲击---检验产品在忽冷忽热的环境下其变形状况,实验条件为
-55℃(30MIN)---排风(5min)---85℃(30min)--- 排风(5min)。
例如:
绝缘特性、接触阻抗、插拔力以及端子的腐蚀状况等。
(冷热冲击机) 参数:温度、时间以及循环次数可依需求做调整。
检验:当产品有任何工程变更时需做此项实验。
冷热冲击机如下:
10.快速插拔---检验产品公母对插之寿命(即产品规格要求之最多次数)。
采用电动
机做快速公母对插,一般每分钟190次,另有一种简易插拔测试机可以
调整速度。
(快速插拔测试机)
检验:当产品所需测试插拔力数量较多,又只需测试寿命可通过此实验检验。
快速插拔测试机如下:
可调速插拔机快速插拔机
此插拔机可以调整插拔速度,记入对插次数, 只能做快速公母对插测试检验产品的对插寿命,约
但不能测出力量。
195次/分钟。
可仿真手工对插速度来检验产品的使用寿命,也可以快速。
特点:快速,但产品对插寿命会缩短。
另一次测试2PCS样品。
11.接触阻抗---测试公母座接触之阻抗值。
不同的产品其接触阻抗值大小不一,接触
阻抗值越小其信号传送速度越快(接触阻抗测试机)
检验:测试产品公母接触的阻抗值,在插拔前后、恒温恒湿、冷热冲击需测试接触阻抗值。
接触阻抗测试机如下:
12.绝缘阻抗---检验产品之pin与pin间的绝缘能力。
其阻抗值需大于1000MΩ,测试
电压为DC500V。
(绝缘阻抗测试机)
参数:测试电压可调整。
检验: 当产品在生产时,PIN与PIN间有裂痕,或PIN间塑料肉厚太小,可通过此测试检验是否影响功能,但保证不能影响外观。
绝缘阻抗测试机如下:
13.耐压测试---测试产品PIN与PIN间的耐压特性。
其测试条件为电压AC500V,截止
电流为1mA。
(耐压测试机)
参数:测试电压及电流均可依需求进行调整。
检验: 当产品在生产时,PIN与PIN间有裂痕,或PIN间塑料肉厚太小,可通过此测试检验是否影响功能,但保证不能影响外观。
耐压测试机如下:
14.硬度测试---测试铜板的维克氏硬度,其测试条件为重荷300g。
铜板硬度规格依不
同材质而定。
当端子折弯出现裂痕时,可测试端子硬度来判定是否材
质太硬或为镀NI太高。
(硬度测试机)
注:不同材质硬度规格如附件<<硬度规格对照表>>
检验:当端子折弯时,从现裂痕或比较容易断掉可通过测试端子硬度确认是否端子硬度太硬造成上述不良。
硬度测试机如下:
15.喷漆厚度测试---检测喷漆厚度,例如100005外表有喷漆,用其检测喷漆厚度。
16.表面粗糙度测试---可测试模具、治工具表面的粗糙程度。
超声涂层测厚仪及表面粗糙度计如下:
17.电镀膜厚测试---检测五金件电镀镀层的厚度有无符合规格要求。
例如:端子镀NI
过高则端子折弯易裂,或电镀层镀太薄,则端子较易氧化、生锈等,
均可通过此测试来判定是否合格。
(膜厚测试机)
膜厚测试机如下:
18.吃锡性---检验电镀五金件焊接部位的吃锡性,现厂以过锡炉试吃锡性,温度为235
±5℃,时间为3S。
(锡炉)
检验:端子及铁壳电镀后其吃锡性是否ok可通过此试验确认。
19.耐焊性---检验电镀五金件吃锡部份之耐焊程度,是否因焊接温度过高及时间过长
产生镀层脱落,造成假焊或虚焊,测试条件为温度265±5℃,时间
为10S。
(锡炉)
检验:试验端子电镀层焊锡时所能承受的耐焊能力,检验镀层是否会因焊锡时间
过长或温度过高时而出现脱落现象。
