东芝维修资料
东芝CV330A安装、维修资料
CV330A安装、维修资料一、控制柜保险说明1、保险排序1F-1 1F-2 1F-3 2F-1 2F-2 2F-4 F-1 F-2 F-3 8F-1 8F-2 8F-3 3FA 3FB●●●●●●●●●●●●●●2、保险说明注：1. ●为走慢车必须安装保险，—为走慢车必须拆除保险。
上述带—保险除3FA、3FB 可安装上外，其他保险必须拆除，否则在安装过程中操作不当易造成PU、I/O、及操纵盘基板烧毁。
2.高层及带停电平层的电梯会增加1F-5、2F-5、2F-3等保险二、安全回路说明1、端子排符号排序PC1C NC NC NC NC P24A P24A P24A P24A NC2….NC2共8个KNOR R201 T201 NC BKC A2 A7 A10 A11 DC HDC CC DLS2、安全回路封线解析PC1C-A2：机房急停(CCS)、底坑急停两个(1KS1,1KS2)A2-A7：轿顶急停(2KS)、安全钳开关(SOLS)A7-A10：上极限(2LS)、下极限（1LS），轿厢缓冲器开关（BUFS1），对重缓冲器开关（BUFS2），涨绳轮开关（GRS）A10-A11：限速器开关(SLS)A11-HDC：厅门联锁(20+NLS)HDC-DC（R）：轿门联锁(GLS)NC2C--DLS安全触板接线三、走慢车封线1、试运行慢车：①机房打检修②PC1A与A11封③门联锁短封钥匙扳到封闭一侧④CNH1-1（DNLS）、CNH1-2（UPLS）、KNOR与E（地线）短封⑤正确接上码盘线BP5A\BN5A\\PNS\DNS\ZN S⑥接上抱闸线B1，B2⑦插上CNMB插子（抱闸微动开关）CNM12温控开关2、电机线及码盘线接法注：现场安装发现电梯反向的，将U和W调换一下，同时将PNS和DNS调换，方向即改过来了。
四、土建布置图现场施工必须按土建布置图施工，土建布置图英文含义M/R机房，C/P操纵盘，C/W对重，H/W固定电缆，T.C随行电缆，GOV限速器，L.SW限位开关，I.SW平层开关，HIB呼梯，PMSM永磁同步电机五、机房PU基板显示说明E E故障记忆F d故障发生J S检修P A锁梯 A d司机Jｄ专用 F C火灾管制 E S消防■运行六、一般故障分析1、控制柜继电器排序SMR是故障检测继电器DCR是关门继电器CC是控制回路接触器RLR LZN LBKR SMR 1BKR 2BKR KNORR AMC1 AMC2■■■■■■■■■2、控制柜接触器排序AMC1主接触器AMC2预备充电接触器SC安全1BK强迫制动继电器1BKX制动继电器2BK制动继电器3、读故障号●●●MOD NUM STB ●PRS①按动最左面〈MOD〉按钮两下，PU基板上显示O.O后面O闪烁②按中间〈NUM〉按钮8下，至显O.8③连续按最后面的〈STB〉按钮，第9下显示出来的数既是故障号④调出故障号后，按动右下角的〈PRS〉按钮一下就恢复原来状态了4、清除故障，解决一般死机状态①按动最左面〈MOD〉按钮两下，PU基板上显示O.O后面O闪烁②按中间〈NUM〉按钮，至显O.E③按右面〈STB〉一下显E1，按〈STB〉一下显OE④按右面〈STB〉一下显E1，按〈NUM〉一下显E2，按〈STB〉一下显OE⑤按右面〈STB〉一下显E1，按〈NUM〉两下显E3，按〈STB〉一下显OE⑥按〈MOD〉按钮一下，清除故障完毕5、故障编码表Ⅰ、故障代码30（STH）检查出暂存器发热异常，电梯停止后SMC跳闸。
东芝CV330A安装、维修资料（安全回路、慢车、故障代码）
东芝CV330A安装、维修资料（安全回路、慢车、故障代码）一、控制柜保险说明1、保险排序1F-1 1F-2 1F-3 2F-1 2F-2 2F-4 F-1 F-2 F-3 8F-1 8F-2 8F-3 3FA 3FB●●●●●●●●●●●●●●2、保险说明注：1. ●为走慢车必须安装保险，—为走慢车必须拆除保险。
上述带—保险除3FA、3FB可安装上外，其他保险必须拆除，否则在安装过程中操作不当易造成PU、I/O、及操纵盘基板烧毁。
2.高层及带停电平层的电梯会增加1F-5、2F-5、2F-3等保险二、安全回路说明1、端子排符号排序PC1C NC NC NC NC P24A P24A P24A P24A NC2….NC2共8个 KNOR R201 T201 NC BKC A2 A7 A10 A11 DC HDC CC DLS2、安全回路封线解析PC1C-A2：机房急停(CCS)、底坑急停两个(1KS1,1KS2)A2-A7：轿顶急停(2KS)、安全钳开关(SOLS)A7-A10：上极限(2LS)、下极限（1LS），轿厢缓冲器开关（BUFS1），对重缓冲器开关（BUFS2），涨绳轮开关（GRS）A10-A11：限速器开关(SLS)A11-HDC：厅门联锁(20+NLS)HDC-DCR：轿门联锁(GLS)三、走慢车封线1、试运行慢车：①机房打检修②PC1A与A11封③门联锁短封钥匙扳到封闭一侧④CNH1-1（DNLS）、CNH1-2（UPLS）、KNOR与E（地线）短封⑤正确接上码盘线BP5A\BN5A\\PNS\DNS\ZNS⑥接上抱闸线B1，B2⑦插上CNMB插子（抱闸微动开关）CNM12温控开关2、电机线及码盘线接法注：现场安装发现电梯反向的，将U和W调换一下，同时将PNS 和DNS调换，方向即改过来了。
四、土建布置图现场施工必须按土建布置图施工，土建布置图英文含义M/R机房，C/P操纵盘，C/W对重，H/W固定电缆，T.C随行电缆，GOV限速器，L.SW限位开关，I.SW平层开关，HIB呼梯，PMSM永磁同步电机五、机房PU基板显示说明E E故障记忆F d故障发生 J S检修 P A锁梯 A d司机 J ｄ专用 F C火灾管制 E S消防■运行六、一般故障分析1、控制柜继电器排序RLR LZN LBKR SMR 1BKR 2BKR KNORR AMC1 AM C2■■■■■■■■■2、控制柜接触器排序（控制柜左下角）AMC1 AMC2 SC 1BK 1BKX 2BK3、读故障号●●●MOD NUM STB ● PRS①按动最左面〈MOD〉按钮两下，PU基板上显示O.O后面O闪烁②按中间〈NUM〉按钮8下，至显O.8③连续按最后面的〈STB〉按钮，第9下显示出来的数既是故障号④调出故障号后，按动右下角的〈PRS〉按钮一下就恢复原来状态了4、清除故障，解决一般死机状态①按动最左面〈MOD〉按钮两下，PU基板上显示O.O后面O闪烁②按中间〈NUM〉按钮，至显O.E③按右面〈STB〉一下显E1，按〈STB〉一下显OE④按右面〈STB〉一下显E1，按〈NUM〉一下显E2，按〈STB〉一下显OE⑤按右面〈STB〉一下显E1，按〈NUM〉两下显E3，按〈STB〉一下显OE⑥按〈MOD〉按钮一下，清除故障完毕5、故障编码表Ⅰ、故障代码30（STH）检查出暂存器发热异常，电梯停止后SMC跳闸。
东芝电磁炉维修手册
东芝电磁炉维修手册内容介绍本<<手册>>是针对东芝电子设计开发电磁炉售后服务用途而编写，共分三大部分,第一部分主要介绍电磁加热的原理及088系列电磁炉简介,第二部分为088系列电磁炉原理分析，第三部分介绍电路的检测方法及标准,并针对检测时出现的不良情况给出对策,而且介绍一些故障案例供维修时作参考。
目录一、简介1.1 电磁加热原理1.2 088系列简介二、原理分析2.1 特殊零件简介2.1.1 LM339集成电路2.1.2 IGBT2.2 电路方框图2.3 主回路原理分析2.4 振荡电路2.5 IGBT激励电路2.6 PWM脉宽调控电路2.7 同步电路2.8 加热开关控制2.9 VAC检测电路2.10 电流检测电路2.11 VCE检测电路2.12 浪涌电压监测电路2.13 过零检测2.14 锅底温度监测电路2.15 IGBT温度监测电路2.16 散热系统2.17 主电源2.18辅助电源2.19 报警电路三、故障维修3.1 故障代码表3.2 主板检测标准3.2.1主板检测表3.2.2主板测试不合格对策3.3 故障案例3.3.1 故障现象1一、简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能-磁能-热能的厨房电器。
在电磁灶内部，由整流电路将50/60Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。
1.2 088系列简介088系列是由东芝电子技术开发制造厂设计开发的新一代电磁炉,介面有LED发光二极管显示模式、LED数码显示模式、LCD液晶显示模式、VFD荧光显示模式机种。
操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。
东芝232维修手册
东芝232维修手册东芝E-STUDIO 232维修知识和技能1、错误代码查看同时按下“8” + “Clear”键，查看错误代码。
（与其他机型一致）注:本系列机型的代码位数为4位。
E系列错误代码。
卡纸报错。
/F系列错误代码。
C系列当出现C系列错误代码时应查询服务手册的相关解释来检查。
C010 -是相关的驱动系统，传感器或离合器C260 -扫描单元相关的，曝光灯，灯控板，电机传感器。
C410 -定影相关，定影灯，热保险，热敬电阻，輕。
C550 -信号传输相关，电路板或者接插连线。
C730 -输稿器相关，电机。
C940 -电路相关，主CPU, LGC板，DRV板，高压板。
C970 -高压传输相关，主充漏电。
CA10 -激光单元相关，多棱镜电机，激光二极管。
CB20 -文件处理器相关。
CDFO -错位接收盘（没检测到原始位置）。
CF60 -废粉回收相关（通过SM 2-17, SW9废粉传感器检查）。
系统CPU与驱动CPU通信错误。
F070 -F100 -硬盘（尝试格式化08-690） oF110 -主CPU与扫描板通信错误。
1C开头，25开头的代码为互联网传真中的错误代码。
电子归档功能的错误代码(2Bxx)电子邮件功能的错误代码(2Cxx)文件共享功能的错误代码(2Dxx)电子邮件接收的错误代码(3Axx到3Fxx)2、扫描相关错误代码C260灯控板，曝光灯或明暗校正板相关C270, C280扫描电机或原位传感器输出测试03-261扫描电机测试03-264/265扫描电机冷却风扇03-267曝光灯输出测试(在安装输稿器时检查安装位置用到)调整及设定05［308］将灯架复原到初始原位03［305-340］扫描器部分调整08E312-314］扫描计数器3、鼓清洁/处理单元高压控制600V的预转印高压同样山高压板生成。
LGC主板上的芯片里储存了控制这些高压输出的参数。
错误代码C970高压传输异常(检查是否有主充高压漏电)调整代码05［210］主充电压测试809, 826, 864, 865, 866, 867］主充电压设置08［805-05[220, 221, 222]转印电压测试08[833-837, 859, 860, 861, 862, 863] 转印电压设置05[233, 234, 235]分离电压测试拆卸与安装（实践操作）与e-studio 230/280通用，也采用了整体处理单元。
最新东芝cv320维修资料
安全回路封线解析PC1C-A2：机房急停(CCS)、底坑急停两个(1KS1,1KS2)A2-A7：轿顶急停(2KS)、安全钳开关(SOLS) A7-A10：上极限(2LS)、下极限（1LS），轿厢缓冲器开关（BUFS1），对重缓冲器开关（BUFS2），涨绳轮开关（GRS）A10-A11：限速器开关(SLS) A11-HDC：厅门联锁(20+NLS)HDC-DCR：轿门联锁(GLS) 井道自学习方法MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”0.E.”STB键显示“E.1”间键按到“E.C”按STB。
然后把检修转换成正常。
电梯向下东芝CV320故障清除1、MODE 键按2下，显示“00”2、按NUM键到“0E”3、按STB键2下，显示“E0”，按NUM键1下显示“E1”4、按STB键显示“0E”按STB 键2下显示“E0”5、按NUM键显示“E2”，按STB键显示“0E”，再按STB键到显示“E0”6、按NUM键到显示“E3”，按STB 键到显示“0E”7、按PRS键返回结二、调阅流程1、PUS故障第一条故障：设定内容及步骤含义：调阅第一条PUS的故障，读取4000：0007 000a 000b的数据调阅步骤K开关拨到S，按D两次进行复位。
按A 2次，3号灯亮起，显示“00”按C 2次，按B 4次，按C 4次，交替显示“4000”后显示回“00”。
按B 1次，按C 6次，显示成“01”按B 2次，显示成“03”，按C 3次，显示“00”按B 7次，显示“07”，按C 1次，显示的数据即为故障码，将其记录入表格。
按D两次进行复位按A 2次，3号灯亮起，显示“00”按B 3次，显示“03”，按C 3次，显示“00”按B 10次，显示“0A”，按C 1次，显示的数据即为数据3的代码，将其记录如表格。
按D两次进行复位按A 2次，3号灯亮起，显示“00”按B 3次，显示“03”，按C 3次，显示“00”按B 11次，显示“0b”，按C 1次，显示的数据即为数据4的代码，将其记录入表格。

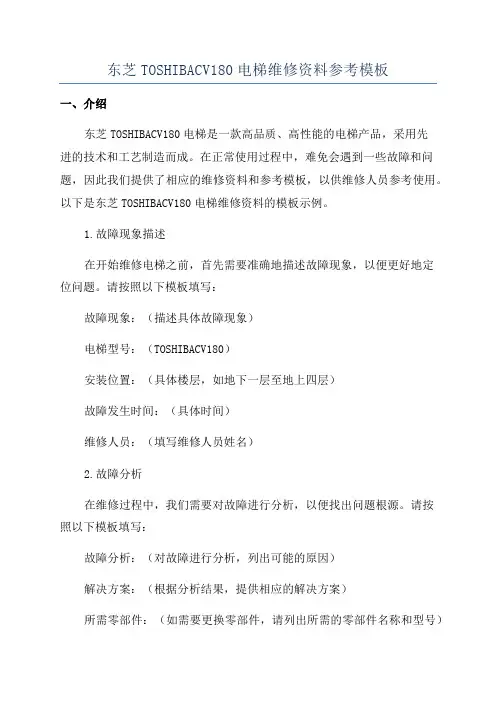

东芝TOSHIBACV180电梯维修资料参考模板
东芝TOSHIBACV180电梯维修资料参考模板一、介绍东芝TOSHIBACV180电梯是一款高品质、高性能的电梯产品，采用先进的技术和工艺制造而成。
在正常使用过程中，难免会遇到一些故障和问题，因此我们提供了相应的维修资料和参考模板，以供维修人员参考使用。
以下是东芝TOSHIBACV180电梯维修资料的模板示例。
1.故障现象描述在开始维修电梯之前，首先需要准确地描述故障现象，以便更好地定位问题。
请按照以下模板填写：故障现象：（描述具体故障现象）电梯型号：（TOSHIBACV180）安装位置：（具体楼层，如地下一层至地上四层）故障发生时间：（具体时间）维修人员：（填写维修人员姓名）2.故障分析在维修过程中，我们需要对故障进行分析，以便找出问题根源。
请按照以下模板填写：故障分析：（对故障进行分析，列出可能的原因）解决方案：（根据分析结果，提供相应的解决方案）所需零部件：（如需要更换零部件，请列出所需的零部件名称和型号）预计维修时间：（估计完成维修所需的时间）3.维修步骤根据故障分析结果和解决方案，进行相应的维修步骤。
请按照以下模板填写：维修步骤：1）断电：在进行维修之前，请务必切断电源，确保安全。
2）拆卸：根据需要，拆卸相关零部件，以便进行维修或更换。
3）检查：检查相关零部件的工作状况，判断是否需要更换。
4）更换：如有需要，更换故障零部件，并进行测试。
5）调整：根据需要，调整相应的参数或位置，确保电梯正常工作。
6）测试：重新通电，并进行测试，确保故障已经修复。
7）运行：确认故障已经修复后，恢复电梯正常运行。
4.安全注意事项在进行维修过程中，请务必遵守相关的安全操作规程，确保维修人员和使用人员的安全。
请按照以下模板填写：安全注意事项：1）切断电源：在进行维修之前，务必切断电源，以免发生电击事故。
2）穿戴防护装备：维修人员应穿戴符合标准的防护装备，以防受伤。
3）警示标识：在进行维修期间，请使用相关的警示标识，提醒他人注意。
东芝SMMS-i维修资料全
控制系统(2)
Dカoスtタrムem標準o組te合せの cリonモtコroンlにle位r 置付け
例） ｾｯﾄ ：APAU8055S 室内：AIU-AP805H 室外：ROA-AP805HS ﾊﾟﾈﾙ：RBC-U31PG ﾘﾓｺﾝ：RBC-AMT32
例） ｾｯﾄ ：APAU8055S 室内：AIU-AP805H 室外：ROA-AP805HS ﾊﾟﾈﾙ：RBC-U31PG ﾘﾓｺﾝ：RBC-AMS51
SMMS-i维修
SMMSi 和SMMS差异
新 SMMS
14,16HP
新技术特性
1, 每级0.1HZ控制的高效率的三压缩i机和三变
频器系统
压缩机的高速运转部分和变频器进行了改
进 2, 大尺寸蝙蝠翼 风扇扇叶和高性
能贝尔口
（Φ710→φ740）
3, 高效率和高输出直流风扇 电机
(600W => 1000Ｗ)
检查窗(1)
检查窗(2)
配线图(1)
3rd comp is not shown for 8,10,12HP
制冷循环的主要零配件
Part name
Comp.
Model name
PMV PMV coil
2 way valve coil1
2 way valve coil2
2 way valve1 2 way valve2 2 way valve3
环境温度.：约在 20度以下
安装空间(1)
安装空间(2)
噪音水平(1)
噪音水平(2)
噪音水平(3)
噪音水平(4)
运行温度范围
新的室内机
控制系统(1)
为独立系统和小办公室项目提供了更灵活的控制解决方案
东芝电梯维修故障部份
3100用户投诉电梯停止不能运行,外呼不起作用,楼层显示正常,不开门.用TT检查TCB故障记录0100、0105，OVF20故障记录CHK DBD SIG，查SW1、2继电器，发现SW1继电器辅助触点接触不良，更换后正常。
T60电梯用户投诉在平层位置反复开关门，需要关门几次后才能运行，大部分时间正常。
检查MIB板和变频器无故障记录。
在机房观察等待故障出现。
发现在故障出现时U、D继电器吸合后马上断开，用万用表检查U、D继电器A1端电压，发现在故障时无电压，结合故障无故障登记，怀疑故障应在安全检测点后，逐个检查轿门、厅门接点正常，暂时未检查出故障点，又观察运行，发现在LB继电器吸下后U、D继电器就会断开，查图纸，LB继电器对U、D继电器基本没影响。
后用手顶住LB继电器使之由人为控制，发现故障不在出现。
怀疑是LB继电器触点故障，将控制柜内主要的继电器触点检查了下，发现SDP继电器13-14触点接触电阻有50-200欧姆，将触点清洁后故障频率明显降低，将其更换后故障排除。
T2000VF用户投诉电梯关人，到达后放人，到机房开检修电梯不动，TT检查MC故障记录2703，DB故障记录D CURRENT FDBK，检查UDX继电器触点接触正常，检查控制柜电机输出桩头发现W相桩头已烧焦，更换该桩头后正常。
T2000VF用户投诉电梯运行一抖一抖很恐怖。
用TT检查MC故障记录2703，DB故障记录INVERTER OCT，检查UDX继电器触点正常，控制柜电机接线桩头正常，电机线圈电阻正常，暂无法查出故障，后考虑如果抱闸在正常情况下不能放开、PVT不正常也会引起故障，检查抱闸正常，PVT检查发现插头焊线有一松动，焊好后修复故障。
300VF用户投诉电梯运行一停一停，跑一层要停5、6次。
到机房发现故障时主机有很大的运行噪音，象是机械磨檫的声音，拉电溜车检查主机机械运行正常，判断是电气故障。
用TT检查MC故障记录2703，DB故障记录D CURRENT FDBK、INVERTER OCT，更换PVT后正常T60用户投诉运行一停一停，关人。
东芝复印机维修手册
同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除
同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除
同时按0 3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》
3手动曝光调整50%范围0～255标准128
4手动曝光调整200%范围0～255标准128
5自动曝光调整100%范围0～255标准128
6自动曝光调整154%范围0～255标准128
7自动曝光调整50%范围0～255标准128
8自动曝光调整200%范围0～255标准128
14图像曝光调整100%范围0～255标准128
0 TD传感器自动调整--
键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。--
显示值=24(
2."4±
0."5v),按插入键存入内存,按09退出---------------- ----------------
退出自诊断05模式:
键入"09"----------
4。"在分页器传输路径卡纸
错
备考
E81在分页器传输路径中纸张延迟堵塞纸张未到达传感器入口#34;复印机驱动系统请求检修
错
备考
C01主电机工作异常
6."光学系统请求检修
错
备考
C21光学系统初始化错误扫描、镜头或反光镜工作异常
C26检测到曝光灯烧毁
7."处理系统请求要检修
15图像曝光调整154%范围0～255标准128
16图像曝光调整50%范围0～255标准128
东芝2000系列维修手册
东芝2000系列维修手册1：误码表（清除/停止+8）复印机纸路夹纸 E01 供纸部夹纸 E11 E17 供纸单元传送路经中夹纸 E21E02 E12 E19 E22E03 E13 E23E04 E14 E25E05 E15E08 E16A D F传纸路经中夹纸 E71 分页器中夹纸 E81 E85E72 E82 E88E73 E83E75 E84驱动系统请求检修 C01 复印机主电机工作异常C04 PFP（纸盒工作台）主电机工作异常C05 ADU（双面器）主电机工作异常供纸系统请求检修 C11 ADU侧的电机工作异常C12 ADU末端电机工作异常C13 上供纸盒工作异常C14 下供纸盒工作异常C15 PFP上供纸盒工作异常C16 PFP中供纸盒工作异常C17 PFP下供纸盒工作异常C18 LCF（大容量纸库）供纸盒工作异常光学系统请求检修 C21 拖架初始化错误C22 透镜初始化错误C23 反光镜初始化错误C26 曝光灯丝容断处理系统请求检修 C33 无法简易设定C35 转印/分离相接处留有显影剂定影器单元 C41 开机时热敏电阻异常或加热器断路C43 预热期间或复印机已就绪时热敏电阻异常C44 预热期间或复印机已就绪时加热器断路C45 副加热器开路通讯系统请求检修 C54 分页器与主CPU通讯异常C55 ADF与主CPU通讯异常C56 PFC与主CPU通讯异常ADF请求检修 C72 定位传感器调整失灵C73 EEROM初始化错误C74 排出/保留传感器调整失灵分页器请求检修 C81 走纸电机异常C82 格升降电机异常C83 上限位错误C84 下限位错误C85 初始位置传感器异常C86 装订导条驱动电机异常C87 装订驱动电机异常C88 复印件移动传感器出错其它请求检修 C93 接收不到ADF原稿停止信号2：复印机输出信号检查（03/04）01 主电机ON 11 主电机OFF02 供纸辊离合器ON 12 供纸辊离合器OFF03 定位辊离合器ON 13 定位辊离合器OFF06 墨粉电机ON 16 墨粉电机OFF07 光风扇ON 17 光风善OFF08 出纸风扇/ 底部风扇ON 18 出纸风扇/ 底部风扇OFF10 总计数器20 扫描电机21 透镜电机22 反光镜电机24 原稿电机30 充电输出31 转印输出32 分离输出33 曝光灯34 预转印偏压40 复印机上供纸托盘电机41 复印机上纸盒供纸辊离合器42 复印机传输离合器43 复印机下供纸托盘电机44 复印机下纸盒供纸辊离合器45 ADU制动端电机46 ADU恻面端电机47 ADU供纸辊离合器48 ADU堆纸离合器49 PFP上供纸托盘电机50 PFP上纸盒供纸辊离合器51 PFP传输离合器52 PFP中供纸托盘电机53 PFP中纸盒供纸辊离合器54 PFP下供纸托盘电机55 PFP下纸盒供纸辊离合器56 手动供纸辊离合器57 LCF托盘电机58 LCF供纸电机60 ADU电机61 PFP主电机80 DF独立老化（单面操做）81 DF独立老化（双面操做）82 DF搓纸辊转动83 DF定位辊转动84 DF传送带转动85 DF传送带转动90 分页器传送电机ON91 分页器格升降电机ON92 分页器无纸养护3：复印机调整方试（05）代码名称允许输入值初始值备注00 自动墨粉传感器 -------- ----01 手动曝光（100%） 0-255 128 值越大，图像越淡02 手动曝光（154%） 0-255 12803 手动曝光（50%） 0-255 12804 手动曝光（200%） 0-255 12805 自动曝光（100%） 0-255 12806 自动曝光（154%） 0-255 12807 自动曝光（50%） 0-255 12808 自动曝光（200%） 0-255 12809 允许曝光范围（亮） 0-255 50 值越大，亮度越亮10 允许曝光范围（暗） 0-255 210 值越大，亮度越暗14 照片曝光（100%） 0-255 157 值越大，图像越淡15 照片曝光（154%） 0-255 12816 照片曝光（50%） 0-255 12817 照片曝光（200%） 0-255 12821 扫描电机速度调整 0-15 8 值加1速度加0。
