1_通用输入输出(GPIO)
目录第1章通用输入输出(GPIO) (1)1.1 GPIO概述 (1)1.2 各种模式下的GPIO (2)1.3 GPIO库函数及例程 (4)第1章通用输入输出(GPIO)函 数 原 型页码void GPIODirModeSet(unsigned long ulPort, unsigned char ucPins, unsigned long ulPinIO) 5 unsigned long GPIODirModeGet(unsigned long ulPort, unsigned char ucPin) 6 void GPIOPadConfigSet(unsigned long ulPort, unsigned char ucPins,6unsigned long ulStrength, unsigned long ulPadType)void GPIOPadConfigGet(unsigned long ulPort, unsigned char ucPin,7unsigned long *pulStrength, unsigned long *pulPadType)void GPIOPinTypeGPIOInput(unsigned long ulPort, unsigned char ucPins) 7 void GPIOPinTypeGPIOOutput(unsigned long ulPort, unsigned char ucPins) 7 void GPIOPinTypeGPIOOutputOD(unsigned long ulPort, unsigned char ucPins) 7 void GPIOPinTypeADC(unsigned long ulPort, unsigned char ucPins) 8 void GPIOPinTypeCAN(unsigned long ulPort, unsigned char ucPins) 8 void GPIOPinTypeComparator(unsigned long ulPort, unsigned char ucPins) 8 void GPIOPinTypeI2C(unsigned long ulPort, unsigned char ucPins) 8 void GPIOPinTypePWM(unsigned long ulPort, unsigned char ucPins) 8 void GPIOPinTypeQEI(unsigned long ulPort, unsigned char ucPins) 9 void GPIOPinTypeSSI(unsigned long ulPort, unsigned char ucPins) 9 void GPIOPinTypeTimer(unsigned long ulPort, unsigned char ucPins) 9 void GPIOPinTypeUART(unsigned long ulPort, unsigned char ucPins) 9 void GPIOPinTypeUSBDigital(unsigned long ulPort, unsigned char ucPins) 9 void GPIOPinWrite(unsigned long ulPort, unsigned char ucPins, unsigned char ucVal) 10 long GPIOPinRead(unsigned long ulPort, unsigned char ucPins) 10 void GPIOIntTypeSet(unsigned long ulPort, unsigned char ucPins, unsigned long ulIntType) 12 unsigned long GPIOIntTypeGet(unsigned long ulPort, unsigned char ucPin) 12 void GPIOPinIntEnable(unsigned long ulPort, unsigned char ucPins) 12 void GPIOPinIntDisable(unsigned long ulPort, unsigned char ucPins) 13 long GPIOPinIntStatus(unsigned long ulPort, tBoolean bMasked) 13 void GPIOPinIntClear(unsigned long ulPort, unsigned char ucPins) 13 void GPIOPortIntRegister(unsigned long ulPort, void (*pfnIntHandler)(void)) 13 void GPIOPortIntUnregister(unsigned long ulPort) 131.1 GPIO概述I/O（Input/Output）接口是一颗微控制器必须具备的最基本外设功能。
在Stellaris系列ARM里，所有I/O都是通用的，称为GPIO（General Purpose Input/Output）。
GPIO模块由3～8个物理GPIO块组成，一块对应一个GPIO端口（PA、PB、PC、PD、PE、PF、PG、PH）。
每个GPIO端口包含8个管脚，如PA端口是PA0～PA7。
GPIO模块遵循FiRM（Foundation IP for Real-Time Microcontrollers）规范，并且支持多达60个可编程输入/输出管脚（具体取决于与GPIO复用的外设的使用情况）。
GPIO模块包含以下特性：z可编程控制GPIO中断屏蔽中断发生边沿触发（上升沿、下降沿、双边沿）电平触发（高电平、低电平）z输入/输出可承受5Vz在读和写操作中通过地址线进行位屏蔽z可编程控制GPIO管脚配置：弱上拉或弱下拉电阻2mA、4mA、8mA驱动，以及带驱动转换速率（Slew Rate）控制的8mA驱动开漏使能数字输入使能1.2 各种模式下的GPIO在Stellaris系列ARM里，GPIO管脚可以被配置为多种工作模式，其中有3种比较常用：高阻输入、推挽输出、开漏输出。
1．高阻输入(Input)图1.1 GPIO高阻输入模式结构示意图如图1.1所示，为GPIO管脚在高阻输入模式下的等效结构示意图。
这是一个管脚的情况，其它管脚的结构也是同样的。
输入模式的结构比较简单，就是一个带有施密特触发输入（Schmitt-triggered input）的三态缓冲器（U1），并具有很高的输入等效阻抗。
施密特触发输入的作用是能将缓慢变化的或者是畸变的输入脉冲信号整形成比较理想的矩形脉冲信号。
执行GPIO管脚读操作时，在读脉冲（Read Pulse）的作用下会把管脚（Pin）的当前电平状态读到内部总线上（Internal Bus）。
在不执行读操作时，外部管脚与内部总线之间是隔离的。
2．推挽输出(Output)图1.2 GPIO推挽输出模式结构示意图如图1.2所示，为GPIO 管脚在推挽输出模式下的等效结构示意图。
U1是输出锁存器，执行GPIO 管脚写操作时，在写脉冲（Write Pulse ）的作用下，数据被锁存到Q 和/Q 。
T1和T2构成CMOS 反相器，T1导通或T2导通时都表现出较低的阻抗，但T1和T2不会同时导通或同时关闭，最后形成的是推挽输出。
在Stellaris 系列ARM 里，T1和T2实际上是多组可编程选择的晶体管，驱动能力可配置为2mA 、4mA 、8mA ，以及带转换速率（Slew Rate ）控制的8mA 驱动。
在推挽输出模式下，GPIO 还具有回读功能，实现回读功能的是一个简单的三态门U2。
注意：执行回读功能时，读到的是管脚的输出锁存状态，而不是外部管脚Pin 的状态。
3． 开漏输出(OutputOD)图1.3 GPIO 开漏输出结构示意图如图1.3所示，为GPIO 管脚在开漏输出模式下的等效结构示意图。
开漏输出和推挽输出相比结构基本相同，但只有下拉晶体管T1而没有上拉晶体管。
同样，T1实际上也是多组可编程选择的晶体管。
开漏输出的实际作用就是一个开关，输出“1”时断开、输出“0”时连接到GND （有一定内阻）。
回读功能：读到的仍是输出锁存器的状态，而不是外部管脚Pin 的状态。
因此开漏输出模式是不能用来输入的。
开漏输出结构没有内部上拉，因此在实际应用时通常都要外接合适的上拉电阻（通常采用4.7～10k Ω）。
开漏输出能够方便地实现“线与”逻辑功能，即多个开漏的管脚可以直接并在一起（不需要缓冲隔离）使用，并统一外接一个合适的上拉电阻，就自然形成“逻辑与”关系。
开漏输出的另一种用途是能够方便地实现不同逻辑电平之间的转换（如3.3V 到5V 之间），只需外接一个上拉电阻，而不需要额外的转换电路。
典型的应用例子就是基于开漏电气连接的I 2C 总线。
4． 钳位二极管GPIO 内部具有钳位保护二极管，如图1.4所示。
其作用是防止从外部管脚Pin 输入的电压过高或者过低。
VDD 正常供电是3.3V，如果从Pin 输入的信号（假设任何输入信号都有一定的内阻）电压超过VDD 加上二极管D1的导通压降（假定在0.6V 左右），则二极管D1导通，会把多于的电流引到VDD ，而真正输入到内部的信号电压不会超过3.9V 。
同理，如果从Pin 输入的信号电压比GND 还低，则由于二极管D2的作用，会把实际输入内部的信号电压钳制在－0.6V 左右。
图1.4 GPIO钳位二极管示意图假设VDD＝3.3V，GPIO设置在开漏模式下，外接10kΩ上拉电阻连接到5V电源，在输出“1”时，我们通过测量发现：GPIO管脚上的电压并不会达到5V，而是在4V上下，这正是内部钳位二极管在起作用。
虽然输出电压达不到满幅的5V，但对于实际的数字逻辑通常3.5V以上就算是高电平了。
图1.5 解决开漏模式上拉电压不足的方法如果确实想进一步提高输出电压，一种简单的做法是先在GPIO管脚上串联一只二极管（如1N4148），然后再接上拉电阻。
参见图1.5，框内是芯片内部电路。
向管脚写“1”时，T1关闭，在Pin处得到的电压是3.3＋V D1＋V D3＝4.5V，电压提升效果明显；向管脚写“0”时，T1导通，在Pin处得到的电压是V D3＝0.6V，仍属低电平。
1.3 GPIO库函数及例程1．使能GPIO通常，Stellaris系列ARM所有片内外设只有在运行模式时钟选通控制寄存器RCGCn（这是一组寄存器，n取0、1、2）相应的控制位置位后才可以工作，否则被禁止。
gpio的类别
gpio的类别
GPIO（General Purpose Input/Output，通用输入/输出）的类别或模式可以根据不同的应用和设计需求进行划分。
以下是一些常见的GPIO类别或模式：
1、输入模式（Input Mode）：GPIO端口将读取外部设备发出的信号。
2、输出模式（Output Mode）：GPIO端口将向外部设备发出信号。
3、复用模式（Multiplexing Mode）：GPIO端口可以同时实现输入和输出功能。
4、高阻模式（High Impedance Mode）：GPIO端口被设置为高阻模式，输入端口的输入信号会被抑制。
5、推挽输出模式（Push-Pull Output Mode）：GPIO端口可以在输出模式时使用推挽输出模式。
6、中断模式（Interrupt Mode）：GPIO端口可以捕捉到外部设备发出的信号。
7、测试模式（Test Mode）：GPIO端口可以用于测试外部设备。
8、热插拔模式（Hot-Plugging Mode）：GPIO端口可以实现热插拔功能。
9、此外，在Cortex-M3等处理器中，GPIO的配置种类可能还包括模拟输入（AIN）、浮空输入（IN_FLOATING）、下拉输入（IPD）、
上拉输入（IPU）、开漏输出（Out_OD）等。
请注意，这些模式并非全部，具体的GPIO类别或模式可能会因处理器、芯片或开发板的不同而有所差异。
因此，在实际应用中，需要参考相关的硬件文档或数据手册以获取准确的GPIO类别和配置信息。
gpio用法描述
gpio用法描述
GPIO是通用输入/输出（General Purpose Input/Output）的缩写，它是一种常见的数字接口类型，被广泛应用于各种电子设备中。
GPIO接口可以作为输入或输出引脚使用，可以接收来自外部设备的电信号并将其转换为数字信号，或者将数字信号发送到外部设备。
在具体使用中，GPIO接口具有多种配置模式，例如输入模式、输出模式等。
在输入模式下，GPIO接口可以接收外部设备产生的电信号并将其转换为数字信号传递给处理器；在输出模式下，GPIO接口可以将处理器输出的数字信号转换为电信号，并向外部设备发送。
此外，GPIO接口还可以根据应用需求选择不同的工作模式，例如中断输入模式、定时器输入捕获模式、PWM输出模式、模拟输入模式等。
这些不同的工作模式使得GPIO接口可以更好地满足不同的应用需求。
在工程实践中，GPIO引脚也经常使用一些特殊的电气特性，例如上拉电阻、下拉电阻、推挽输出、开漏输出等。
这些特性可以为系统提供更多的灵活性和稳定性。
例如，使用上拉电阻可以防止输入引脚的漂移，而使用推挽输出则可以提供比开漏输出更强的驱动能力。
总的来说，GPIO是一种非常重要的数字接口，用于连接各种外部设备。
它们具有可编程性、灵活性和可靠性，并且在工业自动化、智能家居、汽车电子、医疗设备等领域中广泛应用。
在使用GPIO 时，需要根据具体的应用场景和需求进行配置和使用。
gpio操作实验原理 -回复
gpio操作实验原理-回复GPIO操作实验原理GPIO（General Purpose Input Output）是通用输入输出引脚，它是计算机系统与外部设备交互的一种重要方式。
在本文中，我们将探讨GPIO 操作实验的原理，包括什么是GPIO、GPIO操作的基本原理、GPIO的引脚模式以及如何进行GPIO实验等内容。
一、什么是GPIO？GPIO是指通用输入输出引脚，它是一种用于与计算机系统或单片机交互的接口。
它既可以作为输入端口，接收外部设备（例如传感器）的信号；又可以作为输出端口，控制外部设备（例如LED灯）的状态。
在计算机系统中，GPIO常见的接口类型有电平接口和串行接口。
电平接口通过高低电平的变化来传递信息，例如电平为高表示1，电平为低表示0；而串行接口则通过一系列的位来传递信息，例如通过SPI（串行外设接口）或I2C（串行总线）。
二、GPIO操作的基本原理GPIO操作的基本原理是通过对GPIO引脚的输入输出控制来实现与外部设备的交互。
具体而言，通过设置引脚的输入模式或输出模式，以及设置引脚的高低电平，来实现对外部设备的读取或控制。
1. GPIO引脚的模式GPIO引脚有两种基本模式：输入模式和输出模式。
输入模式：当GPIO引脚设置为输入模式时，它可以接收来自外部设备的信号。
在输入模式下，引脚可以通过读取电平（高或低）来获取外部设备的状态信息。
输出模式：当GPIO引脚设置为输出模式时，它可以控制外部设备的状态。
在输出模式下，引脚可以通过写入电平（高或低）来改变外部设备的状态。
2. 设置引脚模式在实际的GPIO操作中，我们需要调用相应的库函数或底层驱动来设置GPIO引脚的模式。
这些库函数或底层驱动会将对应的寄存器进行配置，以确定引脚是输入还是输出，并启用相应的电平逻辑。
3. 设定引脚电平在GPIO操作中，我们可以通过相应的库函数或底层驱动来设定引脚的电平（高或低）。
设定引脚的电平可以通过改变GPIO引脚上的电气信号来控制与其连接的外部设备。
GPIO输入输出各种模式详解
GPIO输入输出各种模式详解GPIO（General Purpose Input/Output）是通用输入输出口，用于连接外部设备和单片机。
在单片机中，GPIO可以配置为输入或输出模式，同时还有三种特殊的模式：推挽模式、开漏模式和准双向端口模式。
下面将从原理、使用场景和配置方法三个方面详细介绍这三种模式。
推挽模式（Push-Pull Mode）是GPIO输出的常见模式，也是默认的输出模式。
当GPIO输出引脚处于高电平状态时，推挽模式会提供高电平输出（通常为Vcc电源电平），而当GPIO输出引脚处于低电平状态时，推挽模式会提供低电平输出（通常接地）。
推挽模式的优势在于输出电流大，能够提供较强的驱动能力，适用于直接驱动大功率负载的场景。
例如，通过GPIO控制LED灯等外设时，推挽模式可以稳定提供给LED所需的驱动电流，保证LED的正常工作。
开漏模式（Open-Drain Mode）是GPIO输出的另一种模式。
当GPIO输出引脚处于高电平状态时，开漏模式会将输出引脚拉到高阻态，而当GPIO输出引脚处于低电平状态时，开漏模式会将输出引脚拉到地。
开漏模式需要通过一个外接上拉电阻将输出引脚连接到Vcc电源电平上。
开漏模式的优势在于输出可以与其他器件共享同一个总线，通过总线上的上拉电阻或其他器件的驱动电源提供高电平。
开漏模式适用于多个GPIO输出的引脚需要共享一个总线的场景，例如，使用I2C总线协议时，多个GPIO引脚可以共享SDA（数据线）和SCL（时钟线）。
准双向端口（Quasi-Bidirectional Port）是GPIO输入输出的特殊模式，常见于外设总线接口中。
准双向端口可以既作为输入又作为输出，且在不同的时间片段进行输入输出操作。
准双向端口的原理是通过一个三态门和一个外接上拉电阻实现的。
当GPIO处于输出模式时，三态门使得GPIO输出到外设；而当GPIO处于输入模式时，三态门处于高阻态，外设可以将信号输入到GPIO中。

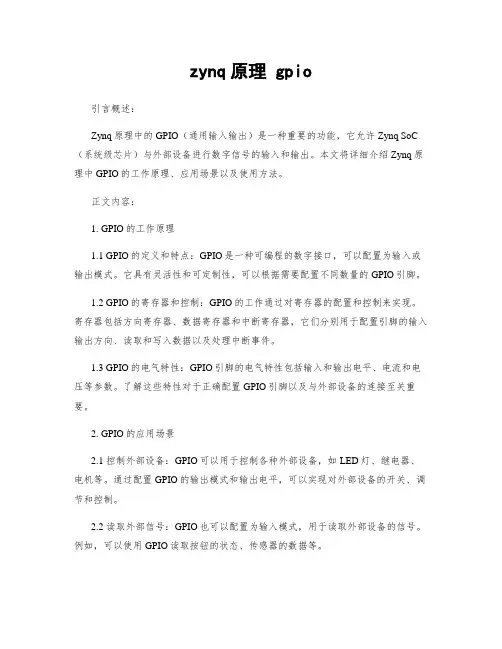

zynq原理 gpio
zynq原理 gpio引言概述：Zynq原理中的GPIO（通用输入输出）是一种重要的功能，它允许Zynq SoC （系统级芯片）与外部设备进行数字信号的输入和输出。
本文将详细介绍Zynq原理中GPIO的工作原理、应用场景以及使用方法。
正文内容：1. GPIO的工作原理1.1 GPIO的定义和特点：GPIO是一种可编程的数字接口，可以配置为输入或输出模式。
它具有灵活性和可定制性，可以根据需要配置不同数量的GPIO引脚。
1.2 GPIO的寄存器和控制：GPIO的工作通过对寄存器的配置和控制来实现。
寄存器包括方向寄存器、数据寄存器和中断寄存器，它们分别用于配置引脚的输入输出方向、读取和写入数据以及处理中断事件。
1.3 GPIO的电气特性：GPIO引脚的电气特性包括输入和输出电平、电流和电压等参数。
了解这些特性对于正确配置GPIO引脚以及与外部设备的连接至关重要。
2. GPIO的应用场景2.1 控制外部设备：GPIO可以用于控制各种外部设备，如LED灯、继电器、电机等。
通过配置GPIO的输出模式和输出电平，可以实现对外部设备的开关、调节和控制。
2.2 读取外部信号：GPIO也可以配置为输入模式，用于读取外部设备的信号。
例如，可以使用GPIO读取按钮的状态、传感器的数据等。
2.3 扩展接口：Zynq SoC通常具有多个GPIO引脚，可以通过GPIO扩展板或外部接口板连接到其他设备，实现更多的输入输出功能。
3. 使用Zynq原理中的GPIO3.1 GPIO的配置：在Zynq原理中，可以通过软件或硬件方式配置GPIO引脚的功能和特性。
软件方式通常通过寄存器的编程实现，而硬件方式则通过引脚约束文件进行配置。
3.2 GPIO的初始化：在使用GPIO之前，需要进行初始化设置，包括配置引脚的输入输出方向、电平和中断等。
通过正确的初始化，可以确保GPIO的正常工作。
3.3 GPIO的读写操作：读取GPIO的输入状态和写入GPIO的输出状态是常见的操作。
第5.1节 通用输入输出口(GPIO)
电气信息类专业课程DSP原理及应用——跟我动手学TMS320F2833xDSP原理及应用第5.1节通用输入/输出口(GPIO)通用输入/输出口（GPIO）TMS320F2833x系列DSP包含多达88个独立可编程复用的GPIO口。
•引脚以它们的通用I/O名称来命名（GPIO0~GPIO87）。
这些引脚可以被单独地选为数字I/O进行操作，简称为GPIO；或者被连接到不超过三个外设I/O信号中的一个信号上(通过GPxMUXn寄存器)。
•如果引脚工作在数字I/O模式，可通过寄存器配置引脚方向（通过GPxDIR寄存器），也可以限制输入信号的脉宽以消除不必要的噪声（通过GPxQSELn、GPACTRL和GPBCTRL寄存器）。
•三组32位的输入/输出端口。
端口A包含GPIO0~GPIO31，端口B包含GPIO32~GPIO63，端口C包含GPIO64~GPIO87。
GPIO模式选择控制•引脚功能分配、输入信号限制和外部中断源（XINT1~XINT7，XNMI）都是由GPIO配置控制寄存器来控制的。
•可以分配引脚来将器件从HALT和STANDBY低功耗模式唤醒，也可以使能/禁用内部的上拉电阻功能。
GPxCTRL GPIOx限制控制寄存器GPxQSELn GPIOx限制选择寄存器nGPxMUXn GPIOx复用寄存器nGPxDIR GPIOx方向寄存器GPAPUD GPIOx上拉禁用寄存器GPIOXINTxSEL XINTx源选择寄存器GPIOXNMISEL XNMI源选择寄存器GPIOLPMSEL LPM唤醒源选择寄存器GPIO配置步骤•①规划引脚功能，即规划引脚作为通用输入或输出I/O口，或复用为特殊功能外设引脚。
•②使能或禁止内部上拉功能（通过配置GPxPUD相应位）。
•③对输入引脚进行限制（通过配置GPxCTRL、GPxQSELn）。
•④配置引脚的功能（通过配置GPxMUXn）。
•⑤对于通用数字I/O口，配置引脚的方向（通过配置GPxDIR）。
第五章 通用输入输出端口(GPIO)
GPIO的寄存器
数据寄存器： • 取反寄存器GPxTOGGLE ，反转触发每个引
脚信号； 每个IO口有一个翻转寄存器，只能写不能读， 也就是只能用在输出上，写1可以使输出翻转， 写0没有变化。 GPxTOGGLE .bit.=0，被忽略； GPxTOGGLE.bit.=1，且引脚配置为输出，则 输出翻转。
#endif
#if EXAMPLE2 //该例程使用GPxSET/GPxCLEAR寄存器反转触发I/O引脚
Gpio_example2();
#endif
#if EXAMPLE3
//该例程使用GPxTOGGLE寄存器反转触发I/O引脚
Gpio_example3();
#endif
}
本章重点小结
‘28X系列DSP的通用数字输入输出GPIO端口是复用 功能引脚，通过GPxMUX、GPxDIR、GPxQUAL等复 用功能控制寄存器以及GPxDAT、GPxSET、 GPxCLEAR和GPxTOGGLE等GPIO数据寄存器对引脚 的功能和操作进行控制；
EDIS;
}
主程序
void main(void)
{
InitSysCtrl(); //系统初始化：PLL、WatchDog、使能外设时钟
Gpio_select();
//GPIO设置
DINT;
//清除所有中断，初始化PIE向量表，关闭CPU中断
InitPieCtrl(); //将PIE控制寄存器初始化为默认值，即所有PIE中断被关闭，
GPFDIR
0x0000 70D5 1
GPGMUX
000 70D8 1
GPGDIR
0x0000 70D9 1
寄存器说明 GPIOA功能选择控制寄存器 GPIOA方向控制寄存器 GPIOA输入限定控制寄存器 GPIOB功能选择控制寄存器 GPIOB方向控制寄存器 GPIOB输入限定控制寄存器 GPIOD功能选择控制寄存器 GPIOD方向控制寄存器 GPIOD输入限定控制寄存器 GPIOE功能选择控制寄存器 GPIOE方向控制寄存器 GPIOE输入限定控制寄存器 GPIOF功能选择控制寄存器 GPIOF方向控制寄存器 GPIOG功能选择控制寄存器 GPIOG方向控制寄存器
GPIO的名词解释
GPIO的名词解释概述GPIO是英文General-Purpose Input/Output的缩写，意为通用输入/输出引脚。
它是一种数字通信协议，用于在各种电子设备中传输和接收数字信号。
在嵌入式系统和单片机领域中，GPIO被广泛应用于控制和交互外部设备。
本文将对GPIO进行详细解释，并探讨其在不同领域的应用情况。
GPIO的特点和工作原理GPIO通常由一组引脚组成，每个引脚可以作为输入或输出。
作为输入时，GPIO可以接收外部设备发送的信号；作为输出时，GPIO可以向外部设备发送信号。
GPIO的工作原理是通过改变引脚的电压状态来实现输入和输出的功能。
对于输入功能，GPIO引脚可以以数字信号的形式接收外部设备发送的不同电平（高电平或低电平）信号。
通过读取GPIO引脚的电压状态，系统可以判断外部设备的状态，并根据需要作出相应的响应。
对于输出功能，GPIO引脚可以以数字信号的形式向外部设备发送电平信号。
通过改变GPIO引脚的电压状态，系统可以控制外部设备的行为，如打开或关闭开关，控制电机的转动速度等。
GPIO的应用领域GPIO在许多领域中都有广泛应用，下面将介绍几个主要的应用领域。
1. 嵌入式系统中的GPIO应用在嵌入式系统中，GPIO常用于控制和交互各种外设，如传感器、显示屏、按键等。
通过与传感器连接，GPIO可以接收传感器的信号并进行相应的处理。
通过与显示屏连接，GPIO可以控制显示屏的背光、亮度和显示内容。
通过与按键连接，GPIO可以读取用户的输入并作出相应的反应。
2. 单片机中的GPIO应用在单片机中，GPIO被广泛应用于各种控制场景。
例如，通过与电机连接，GPIO可以控制电机的转动方向和速度；通过与LED灯连接，GPIO可以控制LED灯的亮灭状态；通过与蜂鸣器连接，GPIO可以控制蜂鸣器的声音和节奏等。
3. 物联网中的GPIO应用在物联网领域中，GPIO也发挥着重要作用。
通过与传感器和执行器连接，GPIO可以实现物体的感知和控制。
GPIO模式详解
GPIO模式详解GPIO（General-Purpose Input/Output）即通用输入输出口，是一种通用的数字输入输出接口。
在嵌入式系统中，GPIO被广泛应用于控制外围设备和传感器，如LED灯、按钮、蜂鸣器等。
GPIO具有灵活性强、适用范围广的特点，可以通过软件对其进行编程配置，从而实现各种功能。
GPIO的模式主要分为输入模式和输出模式两种。
1.输入模式：在输入模式下，GPIO被配置为接收外部信号的输入。
GPIO的输入信号可以是高电平（1）或低电平（0），也可以是无效信号（high impedance）。
在输入模式下，GPIO可以检测外部信号的变化，并将其转换为数字信号供处理器使用。
输入模式常见的应用场景：-按钮输入：将按钮连接到GPIO引脚，通过检测按钮的按下和释放事件来触发相应操作。
-传感器输入：将各种传感器连接到GPIO引脚，通过读取传感器的输出信号来获取环境信息。
-外部设备状态检测：连接到外部设备的引脚，通过读取外部设备的状态信号来判断设备是否工作正常。
2.输出模式：在输出模式下，GPIO被配置为向外部设备输出信号。
GPIO的输出信号可以是高电平（1）或低电平（0），也可以是高阻抗状态（高阻抗状态即断开与外部设备的连接）。
输出模式下，GPIO通过改变电平来控制外部设备的状态。
输出模式常见的应用场景：-LED控制：将LED连接到GPIO引脚，通过控制GPIO的电平来打开或关闭LED。
-舵机控制：将舵机连接到GPIO引脚，通过控制GPIO的电平来控制舵机的转动方向和角度。
-蜂鸣器控制：将蜂鸣器连接到GPIO引脚，通过控制GPIO的电平来触发蜂鸣器的鸣叫。
GPIO的模式配置需要通过软件编程实现，不同的平台和操作系统有不同的配置方法。
1.引脚选择：选择要配置的GPIO引脚，通常通过引脚编号或名称进行选择。
2.模式选择：选择要配置的模式，即输入模式还是输出模式。
3.状态设置：根据选择的模式，设置相应的状态，如输入模式下的上拉/下拉，输出模式下的高电平/低电平。
GPIO参数配置
GPIO参数配置GPIO（General Purpose Input/Output）是一种通用输入输出接口，可用于连接其他外部设备，如传感器、开关、LED等。
GPIO的参数配置可以通过软件编程进行。
在GPIO的参数配置中，常见的参数包括以下几个方面：1. 输入模式（Input mode）：指GPIO口接收外部信号的方式。
有两种常见的输入模式：上拉输入（pull-up input）和下拉输入（pull-down input）。
上拉输入时，GPIO口通过外部上拉电阻连接至高电平（3.3V或5V），当外部信号为低电平时，表示输入为0；下拉输入时，GPIO口通过外部下拉电阻连接至低电平（0V或地），当外部信号为高电平时，表示输入为12. 输出模式（Output mode）：指GPIO口输出的方式。
有三种常见的输出模式：开漏输出（open drain output）、推挽输出（push-pull output）和高阻态输出（high impedance output）。
开漏输出时，GPIO 口通过开漏晶体管连接至负极（地），输出低电平时，晶体管导通，GPIO 口输出0；推挽输出时，GPIO口通过晶体管连接至电源或地，输出高电平或低电平时，晶体管导通或截止，GPIO口输出1或0；高阻态输出时，GPIO口处于高电阻态，不对外部设备输出电平。
3. 中断模式（Interrupt mode）：指当GPIO口的输入电平发生变化时，触发的中断类型。
中断模式可以分为两种：边沿触发中断和电平触发中断。
边沿触发中断时，中断在输入电平变化的边沿上触发，包括上升沿（rising edge）和下降沿（falling edge）；电平触发中断时，中断在输入电平保持不变时触发。
4. 上拉/下拉电阻（Pull-up/Pull-down resistor）：指通过上拉或下拉电阻来确保GPIO口的输入稳定。
上拉电阻将GPIO口连接至高电平，下拉电阻将GPIO口连接至低电平。
