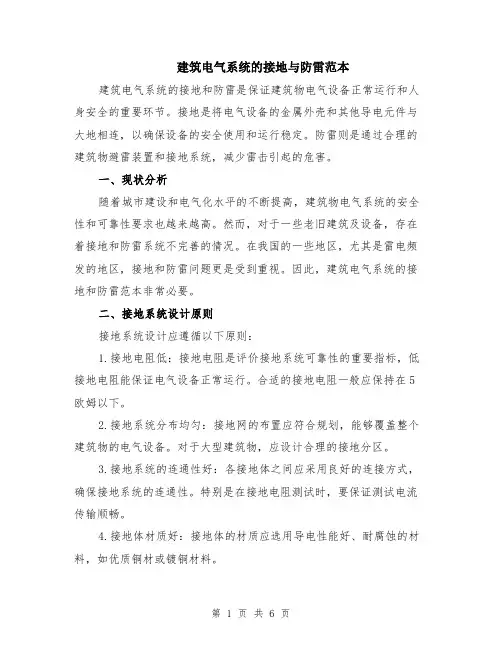

建筑电气系统的接地与防雷范本（2篇）
建筑电气系统的接地与防雷范本建筑电气系统的接地和防雷是保证建筑物电气设备正常运行和人身安全的重要环节。
接地是将电气设备的金属外壳和其他导电元件与大地相连，以确保设备的安全使用和运行稳定。
防雷则是通过合理的建筑物避雷装置和接地系统，减少雷击引起的危害。
一、现状分析随着城市建设和电气化水平的不断提高，建筑物电气系统的安全性和可靠性要求也越来越高。
然而，对于一些老旧建筑及设备，存在着接地和防雷系统不完善的情况。
在我国的一些地区，尤其是雷电频发的地区，接地和防雷问题更是受到重视。
因此，建筑电气系统的接地和防雷范本非常必要。
二、接地系统设计原则接地系统设计应遵循以下原则：1.接地电阻低：接地电阻是评价接地系统可靠性的重要指标，低接地电阻能保证电气设备正常运行。
合适的接地电阻一般应保持在5欧姆以下。
2.接地系统分布均匀：接地网的布置应符合规划，能够覆盖整个建筑物的电气设备。
对于大型建筑物，应设计合理的接地分区。
3.接地系统的连通性好：各接地体之间应采用良好的连接方式，确保接地系统的连通性。
特别是在接地电阻测试时，要保证测试电流传输顺畅。
4.接地体材质好：接地体的材质应选用导电性能好、耐腐蚀的材料，如优质铜材或镀铜材料。
5.接地体埋深合适：接地体的埋深应达到一定的标准，一般为1米以上。
在特殊情况下（如土壤电阻率较高），应适当增加接地体的埋深。
三、建筑物防雷系统设计原则建筑物防雷系统设计应遵循以下原则：1.完善的耐雷设计：根据建筑物和设备的特点，确定适当的耐雷标准和等级，进行合理的耐雷设计。
2.合理的避雷装置布置：根据建筑物的高度和结构特点，布置适当的避雷装置。
重要设备应加装单体避雷装置，提高防雷能力。
3.合理的接地系统设计：建筑物防雷系统的接地系统是其重要组成部分。
接地系统的设计应符合相关规范，保证接地电阻低，并与建筑物的电气系统接地系统连接。
4.设备及线路防雷措施：建筑物内部的设备及线路也需要采取一定的防雷措施，如装设过压保护器、采用合适的线缆和绝缘材料等。
防雷与接地系统方案
故障诊断
对系统进行故障排查，确定故障原因，一般可能包括接地线断裂、连接部位松动、腐蚀等。
防雷与接地系统的故障诊断和处理
故障处理
根据故障原因采取相应的措施进行处理，如更换接地线、紧固连接部位、清理腐蚀等。
故障记录与分析
记录故障处理过程和结果，对故障原因进行分析，总结经验教训，避免类似故障再次发生。
将避雷针或避雷带与引下线连接，确保连接牢固、电阻值符合要求。
根据设计方案，制作接地体，确保尺寸、数量符合要求，并确定合适的位置。
将接地体埋入地下，并回填土、夯实，确保接地电阻值符合要求。
防雷与接地系统的安装过程和注意事项
安装避雷针或避雷带
设计制作接地体
回填土并夯实
连接引下线
1
特殊环境下的防雷与接地系统设计与安装
系统案例分析
06
该大型场馆是一座综合性体育馆，总建筑面积为20万平方米，包括主场馆、训练馆、游泳馆等。考虑到场馆内人员密集、设备众多，防雷与接地系统的设计至关重要。
某大型场馆的防雷与接地系统方案实例
根据气象资料和场馆地理位置，采用避雷针、避雷带和避雷网相结合的方式进行防雷保护。主场馆屋顶采用避雷针，训练馆和游泳馆屋顶采用避雷带，观众席和设备区采用避雷网。同时，对所有暴露在外的设备进行防雷保护。
2
3
在高山环境中，需要考虑到雷电活动频繁、雷电流强度较大等因素，采用加强型防雷措施，如增加避雷针、加大接地网等。
高山环境
在化工环境中，需要考虑到设备易燃易爆、腐蚀性强等因素，采用防爆型防雷措施，如采用防爆型避雷针、加强接地网等。
化工环境
在医疗环境中，需要考虑到设备精密、人员密集等因素，采用综合型防雷措施，如采用防雷滤波器、加装浪涌保护器等。
建筑物防雷与接地系统设计
建筑物防雷与接地系统设计对于建筑物而言，防雷与接地系统的设计是非常重要的一部分，它能够保障建筑物免受雷击和电磁干扰。
本文将介绍建筑物防雷与接地系统设计的基本原则、步骤以及一些常用的技术和材料。
一、防雷与接地系统设计的基本原则1.综合考虑周边环境在进行防雷与接地系统设计时，需要综合考虑周边环境的因素，包括建筑物所处地理位置、气候条件、土壤情况等。
不同地区的自然环境差异较大，因此需要根据实际情况进行合理的防雷系统设计。
2.合理选择防雷措施根据建筑物的用途和特点，选择适当的防雷措施。
常见的防雷措施包括避雷针、避雷带、接地网等。
不同的防雷措施具有不同的特点和适用范围，需要根据具体情况进行选择。
3.合理布置接地系统接地系统是建筑物防雷设计中至关重要的一部分，它能够将雷击电流传导到地下，保护建筑物和人身安全。
因此，在接地系统的设计中，需要合理布置接地体和接地网，确保接地电阻达到规定的要求。
二、防雷与接地系统设计的步骤1.调查与分析首先，需要对建筑物周围的雷击情况、地质条件以及建筑物的用途进行调查与分析。
通过收集和分析相关数据，可以为后续的设计提供依据。
2.确定防雷措施根据建筑物的用途和特点，选择合适的防雷措施。
比如，在高层建筑中可以采用避雷针作为防雷装置，在工业厂房中可以采用避雷带等。
3.设计接地系统根据实际情况，设计合理的接地系统。
需要考虑接地体的数量、位置以及合理布置接地网等因素，确保接地电阻达到要求。
4.施工与检测根据设计方案进行施工，并在施工完成后进行接地系统的检测。
通过测试接地电阻等参数，验证接地系统的质量和可靠性。
三、常用的技术和材料1.避雷针避雷针是常见的防雷措施之一，它能够吸引和接收雷电，将雷击电流传导到地下。
避雷针通常由导体材料制成，比如铜或铝。
2.避雷带避雷带通常安装在建筑物的周围，能够将雷击电流引导到地下，起到保护建筑物的作用。
避雷带通常由导体材料制成，比如铜带或铝带。
3.接地体接地体是接地系统中的重要组成部分，它能够将雷击电流传导到地下。
防雷施工方案版范文
防雷施工方案版范文一、防雷导线布置：1、建筑物的最高点应设置避雷针，避雷针的高度为建筑物高度的1.5倍，并与周围建筑物相连。
2、建筑物的屋面、外墙和附属设施上应布置导线，导线与避雷针相连，并保持导线的良好接地。
二、接地系统的设计：1、接地系统应采用良好的接地材料，如铜杆、铜板等。
2、接地系统应满足相关的电阻要求，确保接地有效。
3、接地系统应与防雷导线相连，以确保雷电能够有效地通过接地系统释放。
三、设备保护：1、建筑物内的电气设备和通讯设备应设置过电压保护装置，以防止雷电引起的过电压损坏设备。
2、设备应安装在防雷导线接地范围内，以保证其与接地系统的良好连接。
四、防雷避雷系统：1、建筑物应设置避雷网，避雷网的形状和布置应符合规范要求，以确保其能够有效地引导雷电。
2、避雷网应与防雷导线相连，并与建筑物的接地系统相连。
五、维护管理：1、定期检查防雷系统的完整性和良好接地情况。
2、如发现异常情况，及时进行修复或更换受损的设备和材料。
3、定期检查和测试设备的过电压保护装置的状态，确保其正常工作。
4、定期检查避雷网的状况，确保其没有受到破坏。
上述方案是一个综合考虑建筑物特点和雷电活动规模的例子，不同的建筑物可能有不同的防雷需求，因此具体的防雷施工方案应根据实际情况进行调整和制定。
同时，在方案的执行过程中，还应注意以下几点：1、施工人员应经过专业培训，掌握相关安全知识和操作技能。
2、在施工过程中，应严格按照相关标准和规范进行操作，避免出现安全隐患。
3、在施工前应进行充分的准备工作，包括检查所需材料和工具的完整性和良好状态，确保施工的顺利进行。
4、施工结束后，应进行相关验收和测试工作，确保所做的防雷施工方案能够满足要求。
总之，制定一个合理的防雷施工方案对于保护建筑物和人员的安全至关重要。
在制定方案时，应综合考虑建筑物特点和雷电活动规模，并严格按照相关标准和规范进行操作。
同时，在施工过程中，应严格执行防雷施工方案，并进行相关的维护和管理工作，以确保防雷系统能够始终处于良好的工作状态。
防雷和接地设计
防雷和接地设计1.1 引言电气设备在运行中承受的过电压，有来自外部的雷电过电压和由于系统参数发生变化时电磁能产生振荡，积聚而引起的内部过电压两种类型。
按其产生原因，它们又可分为以下几类：雷电过电压分为直击雷过电压、感应雷过电压和侵入雷电波过电压；内部过电压包括工频过电压（长线电容效应、不对称接地故障以及甩负荷）、谐振过电压以及操作过电压（操作电容负荷过电压、操作电感负荷过电压、解裂过电压和间歇电弧过电压）。
1.2 防雷设计1.2.1变电站的直击雷保护为了避免变电站的电气设备及其他建筑物遭受直接雷击，需要装设避雷针或避雷线，使被保护物体处于避雷针或避雷线的保护范围之内；同时还要求雷击避雷针或避雷线时，不应对被保护物发生反击。
（一）变电站应装设直击雷保护装置的设施1．屋外配电装置，包括组合导线和母线廊道；2．油处理室、燃油泵房、露天油罐及其架空管道、装设油台、大型变压器修理间、易燃材料仓库等建筑物；3．雷电活动特殊强烈地区的主厂房、主控制室和高压屋内配电装置室。
（二）直击雷保护的措施1.对主厂房需装设的直击雷保护，或为了保护其他设备而在主厂房上装设的避雷针，应采取如下措施：（1）加强分流：用扁钢将所有避雷针水平连接起来，并与主厂房内钢筋焊接成一体。
在适当地方接引下线，一般应每隔10~20m引一根。
引下线数目尽可能多些；（2）防止反击：设备的接地点尽量远离避雷针接地引下线的入地点，避雷针接地引下线尽量远离电气设备；（3）装设集中接地装置：上述接地应与总接地网连接，并在连接处加装集中接地装置，其工频接地电阻应不大于10Ω。
2.主控制室及屋内配电装置直击雷的保护措施：（1）若有金属屋顶或屋顶上有金属结构时，将金属部分接地；（2）屋顶为钢筋混泥土结构，将其钢筋焊接成网接地。
综上，对变电所必须进行防雷保护的对象和措施，可见下表：本设计中采用220KV、110KV配电装置构架上装设避雷针，10KV屋内配电装置上装设独立避雷针进行直接保护，钢筋混泥土结构焊接成网并接地，为了防止反击，主变构架上不设置避雷针。
防雷系统设计方案(二)2024
防雷系统设计方案（二）引言概述：防雷系统是保护建筑物和电气设备免受雷击损坏的重要设施。
本文将针对防雷系统设计方案进行详细讨论，为读者提供有效的防雷解决方案。
正文内容：一、地面接闪系统设计1. 分析建筑物的高度、形状和材质2. 选择适当的避雷导线类型3. 确定地面接闪系统的布置方案4. 考虑地面接闪系统的可维护性5. 进行实地测试和验证二、避雷针系统设计1. 确定避雷针的数量和布置位置2. 选择合适的避雷针材料3. 确保避雷针与地面接闪系统的有效连接4. 考虑周围环境对避雷针的影响5. 进行避雷针的可靠性测试三、接地系统设计1. 分析建筑物的电气系统特点2. 确定接地系统的类型3. 设计合适的接地电阻4. 考虑接地系统的连接方式和布置位置5. 进行接地系统的测试和检查四、电气设备保护设计1. 确保电气设备的静电保护2. 选择合适的保护装置，如避雷器、浪涌保护器等3. 设计合理的接线和布线方案4. 定期检查和维护电气设备5. 增加设备的可靠性和稳定性五、人员培训和应急预案1. 培训人员了解防雷系统的工作原理2. 培训人员掌握防雷系统的操作和维护技能3. 制定有效的应急预案，包括雷暴天气下的紧急处理措施4. 组织定期演练和训练，以确保人员的熟练度5. 定期评估和更新培训和应急预案总结：本文详细介绍了防雷系统设计方案的各个方面，包括地面接闪系统、避雷针系统、接地系统、电气设备保护以及人员培训和应急预案。
通过科学的设计和合理的安装、维护，可以有效保护建筑物和电气设备免受雷击损害，提高系统的可靠性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷与接地系统设计专篇
1．设计依据：
《建筑物防雷设计规范》GB50057-94(2000年版)；
《建筑物电子信息系统防雷技术规范》GB50343-2004。
2．雷电防护分级：
建筑物的防雷分类：第二类防雷建筑物；
建筑物电子信息系统的雷电防护分级：B级。
3．建筑物防雷：
建筑物防雷采用法拉第笼式防雷体系。
1.1 接闪器采用环状避雷带（直径12镀锌圆钢）、避雷针（SKYLANCE避雷针）相结合方式，并在屋面装设不大于10m×10m或12m×8m的网格防直击雷；屋顶上所有凸起的金属构筑物或管道等，均与避雷带连接；无金属外壳或保护网罩的设备（如航空障碍灯、信号灯、标志灯等）置于避雷针或避雷网的保护之下；大型设备（如卫星接收天线、开路电视信号接收天线等）将其金属支架与两个不同方向的避雷带相连接。
1.2 为防侧击雷和构成等电位，建筑物每层楼板、圈梁、柱内的水平或竖向钢筋，以及外墙上的所有金属构件均连成一体，建筑物高度45m以上每三层楼板的外侧各敷一圈40 mm ×4mm的镀锌扁钢作为均压环，并与建筑物外侧柱内作为避雷引下线的钢筋相连，同时将建筑物内的各种竖向金属管上端及下端接地。
1.3 利用建筑物外侧柱内钢筋（2根不小于直径16主筋）作为防雷装置的引下线；引下线间距不大于18m。
引下线由地下外墙引出，避开上层滞水接至建筑群周圈外侧地下环状水平综合接地极（如接地电阻已满足3.1条要求时，可不打室外接地装置），地上选择几处距地面上0.50m做暗装接地电阻测试板，作为引下线的结构柱与基础地板及相邻的桩基内的钢筋应良好导通。
利用底板基础梁内主筋作成不大于10x10的接地网。
4．电气设备防雷：
2.1 变配电室高压开关柜进线处均装设避雷器，低压开关柜进线处装设浪涌保护器，接地保护线引至室内均压环，所涉及的金属构件也可靠接地。
2.2 建筑群所有埋地进户线入口处，将电气进户线缆的外金属护套及进户的金属穿墙套管、设备专业进出户金属管直接与墙体内接地网主筋或接地干线40*4扁钢连成一体。
2.3所有由建筑物直击雷非防护区(LPZ0A)或直击雷防护区(LPZ0B)进入第一防护区(LPZl)的强、弱电导体均设一级浪涌保护器。
浪涌保护器连接导线应平直，其长度不宜大于0.5m。
浪涌保护器应有过电流保护装置，并宜有劣化显示功能。
2.4电子信息系统设备机房的信号线缆（天馈线路、通信设备、计算机网络系统、安全防范系统、火灾报警控制系统、建筑设备监控系统、有线电视系统）内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。
2.5城市有线电视光缆、同轴电缆的上部、下部及进机房入口前应将金属屏蔽层就近接地，接地线接至LEB箱。
2.6消防控制室与本地区或城市“119”报警指挥中心之间联网的进出线路端口应装设适配的信号浪涌保护器。
5．接地及安全保护：
3.1 建筑群所有电气设备交流工作接地、直流工作接地、安全保护接地及建筑物防雷的接地，采用共用接地装置，测试后的综合接地电阻应＜0.5Ω，达不到要求时增补接地极。
3.2建筑群采用总等电位联结。
共用接地装置与总等电位接地端子连接，通过接地干线引至楼层等电位接地端子板，由此引至设备机房的局部等电位接地板。
接地干线在电气竖井内
明敷，并与楼层主钢筋作等电位连接。
在地下一层变电所设总等电位端子箱铜排（100mm ×10mm），接地干线和保护线干线、设备专业的金属管网及相应的金属件、建筑物金属构件与导电体均必须与总等电位端子箱铜排相连接。
3.3 低压配电系统采用TN-S系统的接地方式，变压器低压侧及自备应急柴油发电机中性点分别用铜导体引至总等电位铜排作中性点接地；高低压配电室内做等电位金属网格和均压环，所有外露的金属构件均通过该环与接地装置相连，高低压设备共用接地装置。
3.4电气竖井内设楼层等电位接地端子板；封闭母线外壳、金属线槽在首尾处均作等电位联结。
3.5电子信息系统的机房设等电位接地端子板。
电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆外层、设备防静电接地、安全保护接地、浪涌保护器（SPD）接地端等均应以最短的距离与等电位接地端子连接。
3.6所有"弱电"系统线路上的可导电的金属外护套、装置的金属外壳以及敷设线路用的金属构件均应连成一体，通过PE线与弱电间楼层等电位接地端子良好导通接地。
3.7 带淋浴设施的卫生间设LEB箱，做法参见天津标05D10《防雷接地工程与等电位联结》05D10-136；所有LEB箱引25x4镀锌扁钢与本层楼板钢筋焊接。
3.8电子信息设备机房宜采用截面积不小于50mm2铜带安装局部等电位连接带，并采用截面积不小于35mm2的绝缘铜芯导线穿管与总等电位连接带相连。
信号线路浪涌保护器SPD接地端宜采用截面积不小于1.5mm2的铜芯导线与设备机房内局部等电位接地端子板连接，接地线应平直。
等电位连接导线应使用具有黄绿相间色标的铜质绝缘导线。
3.9灯具安装高度低于2.4m时，应加敷PE线，安全超低压灯除外。
3.10天然气管道入户后插入一绝缘段与户外埋地天然气管道隔离，绝缘段两端跨接火花放电间隙。
由煤气公司确定并实施。
3.11接地装置均采用热镀锌的方法作为防腐措施之一。
敷设在土壤中的接地线与接地线，以及接地线与接地体的连接采用焊接，焊接处做好防腐处理；导线或电缆与接地装置的连接，应用线鼻子在接线箱内采用螺栓压接，并设防松螺帽或防松垫圈，压接处应用热镀锡处理。
6．防雷计算：
附录：
法国天拦SKYLANCE避雷针的保护半径（NF C 17-102标准）
D为电击距离或滚球半径，它取决于被保护物的保护级别。
