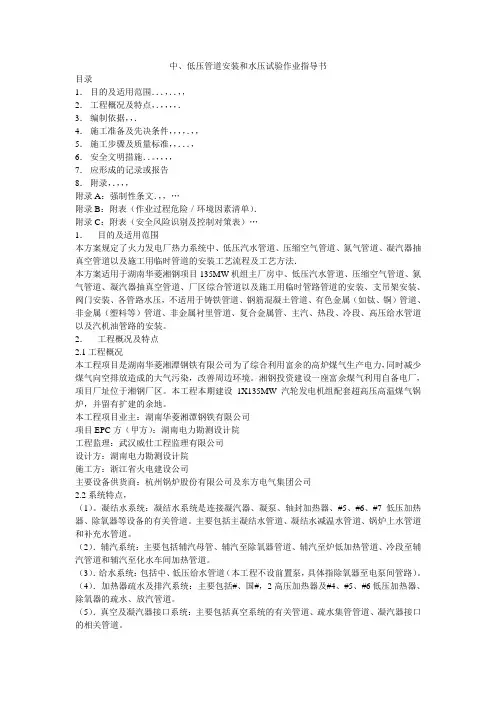

中、低压管道安装和水压试验作业指导书
中、低压管道安装和水压试验作业指导书目录1．目的及适用范围．．．，．．，，2．工程概况及特点，．，，，，．3．编制依据，，．4．施工准备及先决条件，，，，．，，5．施工步骤及质量标准，，．．．，6．安全文明措施．．。
，，，，7．应形成的记录或报告8．附录，．，，，附录A：强制性条文．，，…附录B：附表（作业过程危险／环境因素清单）．附录C：附表（安全风险识别及控制对策表）…1．目的及适用范围本方案规定了火力发电厂热力系统中、低压汽水管道、压缩空气管道、氮气管道、凝汽器抽真空管道以及施工用临时管道的安装工艺流程及工艺方法．本方案适用于湖南华菱湘钢项目135MW机组主厂房中、低压汽水管道、压缩空气管道、氮气管道、凝汽器抽真空管道、厂区综合管道以及施工用临时管路管道的安装、支吊架安装、阀门安装、各管路水压，不适用于铸铁管道、钢筋混凝土管道、有色金属（如钛、铜）管道、非金属（塑料等）管道、非金属衬里管道、复合金属管、主汽、热段、冷段、高压给水管道以及汽机油管路的安装。
2．工程概况及特点2.1工程概况本工程项目是湖南华菱湘潭钢铁有限公司为了综合利用富余的高炉煤气生产电力，同时减少煤气向空排放造成的大气污染，改善周边环境。
湘钢投资建设一座富余煤气利用自备电厂，项目厂址位于湘钢厂区。
本工程本期建设1X135MW汽轮发电机组配套超高压高温煤气锅炉，并留有扩建的余地。
本工程项目业主：湖南华菱湘潭钢铁有限公司项目EPC方（甲方）：湖南电力勘测设计院工程监理：武汉威仕工程监理有限公司设计方：湖南电力勘测设计院施工方：浙江省火电建设公司主要设备供货商：杭州锅炉股份有限公司及东方电气集团公司2.2系统特点，（1）。
凝结水系统：凝结水系统是连接凝汽器、凝泵、轴封加热器、#5、#6、#7低压加热器、除氧器等设备的有关管道。
主要包括主凝结水管道、凝结水减温水管道、锅炉上水管道和补充水管道。
（2）．辅汽系统：主要包括辅汽母管、辅汽至除氧器管道、辅汽至炉低加热管道、冷段至辅汽管道和辅汽至化水车间加热管道。
中、低压管道水压试验作业指导书(国汽60)
中、低压管道水压试验作业指导书要点1．工程概况:1.1工程（系统或设备）概况系统或设备概况（作业涉及的系统范围、设备简介）1．2．工程量和工期.1.2.1工程量：1．2．2施工工期施工工期一般为天2. 编制依据.列出与中低压管道安装相关的所有设计图纸，厂家资料、技术、质量、安环相关的规程、规范等。
表格如下：3．作业前条件和准备：3．1技术准备厂家资料齐全图纸会审完毕，会审提出问题已解决制定技术和安全措施，并交底双方签字3．2作业人员:3.2.2 作业人员职责分工和权限3.3作业工机具3.4材料和设备3.5安全器具3.6工序交接3.7其他4. 作业程序、方法和内容4.1 作业程序4.2方法和内容5.作业过程中控制点的设置和质量通病及预防5．1质量目标1）分项工程验收合格率达100%；2）根据工程质量总目标和专业目标确定的本作业其他质量目标；5.2保证措施及质量通病预防5.2.1质量保证措施1）加强施工人员施工技术和技艺的培训，并经考核合格方可施工；2）加强施工人员责任心；3）加强过程监督控制，确保本序工作合格后才能进行下序工作；4）保证系统设备及管道内部清洁；5）防止阀门、法兰泄漏所采取的有关措施5．2．2质量通病及预防（见下表）5. 3作业过程中控制点的设置5. 4 质量标准及要求主要执行如下标准：6作业的安全要求和环境条件6.1 作业的安全要求施工危险因素和环境因素辨识及控制表内容见附录6.2环境条件7．附录:7．1监理要点：R记录确认、W见证点、H停工待检点、S连续监视监护7．2施工危险因素和环境因素辨识及控制对策表施工危险因素和环境因素辨识及控制对策表项目名称：中、低压管道水压试验作业危险点和环境因素描述：按本工程特点确定（一）厂地和环境（二）作业和人员（三）机械和工具可能产生的危险因素和环境因素监督管理措施：包括（一）确定监督控制办法—R 记录确认点；W 见证点；H 停工待检点；S 连续监视监护；（二）规定监督控制责任—班组、专业队、项目部。
完整版管道系统严密性试验作业指导书
管道系统严密性试验作业指导书JLA/MS(压力管道)-（ZY）ZD09-2010编制：沈志德审核：生振杰批准：李永红版本号：第一版修改状态： 0日期：2010年08月2010年 8月15日发布 2010年8月15日实施中建六局工业设备安装有限公司CHINA STATE CONSTUCTION ENGRG CORP录目管道系统严密性试验作业指导书 (3)1 目的 (3)2 适用范围 (3)3 引用标准及编制依据 (3)4 工作内容及操作流程 (3)5 操作程序及技术要求 (4)5.1 严密性试验前系统检查 (4)5.2 严密性试验方法选定 (4)5.3 严密性试验介质选定 (5)5.4 严密性试验压力选定 (5)5.5 严密性试验用临时设施安装 (5)5.6 管道系统严密性试验 (6)6 质量记录 (6)7 注意事项 (6)管道系统严密性试验作业指导书目的 1为工程项目管道系统严密性试验提供作业指导，以检查管道系统的各连接部位及母材的施工质量。
2 适用范围本作业指导书适用于工业管道及公用工程管道安装系统严密性试验工序。
本文可替代项目施工组织设计或施工方案中关于管道系统严密性试验章节内容。
3 引用标准及编制依据《工业金属管道工程施工及验收规范》GB50235-97《石油化工有毒、可燃介质管道施工及验收规范》SH3501-2002《压力管道安全技术监察规程—工业管道》（特种设备安全技术规范TSG D0001-2009）《压力管道规范—工业管道》（GB/T20801.1～5-2006）《城镇供热管网工程施工及验收规范》（GF0277 CJJ28-2004）《城镇直埋供热管道工程技术规程》（GF0306 CJJ81-1998）4 工作内容及操作流程严密性试验前系严密性试验方严密性试验介质选定统检查法选定管道系统严密严密性试验压严密性试验临时设性试验力选定施安装5 操作程序及技术要求5.1 严密性试验前系统检查试验前，经监检部门、建设部门及施工单位对系统的实体及资料进行全面检查，尤其是系统的强度试验必须合格且系统经吹扫或（冲洗）合格后方可进行系统的严密性试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压管道严密性试验作业指导书
QDICC/QB131-2002
1、适用范围
本作业指导书适用于禁止做液压试验的管道系统或液压试验会损害衬里或内部保温或会产生污染腐蚀的管道系统，以及要求在液压试验后再做气密试验的管道系统。
规范要求管道安装完毕后，须按设计规定对管道系统进行强度和严密性试验，试验项目可按表一的规定进行。
表一管道系统试验项目
对于同时禁止做液压试验和汽压试验的管道系统，可采用渗透法、磁粉法、射线照相法中的一种或多种方法组合对管道焊缝进行检查。
当管道设计压力大于O．6MPa时，应先进行液压试验再做汽压试验，否则必须有设计文件规定或经建设单位、压力管道安全监察机构同意，方可直接采用气体进行试压。
采用气体试压时必须具有安全可靠的技术方案和安全防护措施。
2、试压用机具、设备及材料
空气压缩机、高压气瓶、压力表、真空表、耐压胶管、对讲机、各种搬手、发泡剂、毛刷、皂液盒、记号笔等。
3、试验程序
试压技术文件编制→试压方案审批→系统连接→试压前的共检→升压至5O%检查→分段升压→稳压检查→降至设计压力皂水检查→30分钟稳压合格→泄压→系统恢复→试压签证→交下道工序
3.1 技术准备
3．1．1根据施工平面布置图，设计变更、设计要求、施工规范标准等法规，结合现场具体情况编制试压文件，内容应包括：
试压流程图、管线号、设计压力、设计温度、试验压力、升压曲线、耐压强度验算（安全系教不得小于2．5），盲板装置及规格、压力表位置、主要检查点、检查方法、安全措施等。
3．1．2 管道直径大于300mm时，试验压力超过0.6MPa 的试压方案，须经施工单位技术负责人、安全监察机构及建
设监理单位施工技术负责人批准。
3. 1. 3 强度试验压力的确定
1）用气体进行压力试验时，试验压力为设计压力的1.15倍，真空管道为 O.2MPa，严密性试验为设计压力，但真空管道不小于O.1 MPa。
2）当管道与设备作为一个系统进行试压时，如管道的试压压力等于或小于设备的试验压力时，应按管道的试验压力进行，当管道的试验压力大于设备的试验压力且设备的试验压力不低于管道设计压力时，可按设备的试验压力进行试验，但是优先选择分开试验的方案。
3）气压代替液压试验的压力规定
3. 1. 4 升压点、排放点、温度测点、压力表测点的确定
1）尽量取用试压系统本身的放空点、排放点、取压点、仪表附件点进行放空，若系统本身没有放空点，实际又需要放空点，可以自选并经设计同意，管道最高法兰设备口可作为放空点，管道封闭需打开法兰放空。
2）温度测点，系统管道外壁测点和环境测量，用于试
验介质温度差别的比较。
3）压力表测点，每个管道系统压力表测点至少安装二个，且应安装在方便观察的位置。
3．1．5 试压盲板的设计和选用，见QDICC/QB130-2002。
3. 1．6 管道系统试验条件的确认
1）管道系统施工完毕，且符合设计要求和管道安装施工的有关规定；
2）支、吊架安装完毕，配置正确，紧固可靠；
3）焊接和热处理工作结束，并经检验合格，焊缝及其它应检查的部位，未经涂漆和保温；
4）所有的焊接法兰与活套法兰以及其它接头处均能保证便于检查；
5）管线上临时用的夹具、堵板、盲板及旋塞等全部清除；
6）埋地管道的座标、标高、坡度及管基、垫层等经复查合格。
试验用的临时加固措施经检查确认安全可靠；
7）试验用压力表已经校正，精度不低于 1.5级，表的满刻度值为最大被测压力的 1.5一2倍，压力表至少2块；气压试验用的温度计，其分度值不能高于1℃；
8）具有完善的、并经批准的试验方案。
9）管道系统试验前须对以下资料进行审查；
（1）制造厂的管子、管道附件的合格证明书；
（2）管子校验性检查或试验记录；
（3）管道加工记录；
（4）阀门试验记录；
（5）焊接检验及热处理记录；
（6）设计修改及材料代用文件。
10）试验前须用压缩空气清除管内杂物，必要时用水冲洗，水流速度为1 -1.5m/s，直到排出的水干净为止（冲洗时可用铜锤敲打管道）；
清理、检查大口径管道可采取人工进入管内检查并清除管内杂物的方法，但要采取相应的质量安全保证措施。
11）试验前，须将不能参与试验的系统、设备、仪表及管道附件等加以隔离。
安全阀、孔板应拆除。
加置盲板的部位作好明显的标记和记录。
12）管道系统试压前，应与运行中的管道设置隔离盲板。
对水或蒸汽管道如以阀门隔离时，阀门两侧温差不得超过 100℃
13）有冷脆倾向的管道，应根据管材的冷脆温度，确定试验介质的最低温度，以防止脆裂。
14）试验过程中若发生管道泄漏，不可带压修理。
应降压待缺陷消除后，应重新试验。
3．1．7 气压试验
气压试验介质一般用空气或惰性气体。
气压严密性试
验应在液压强度试验合格后进行。
需要作气压试验的铸铁管道，必须在水压强度试验合格后方可进行，且气压试验压力规定为：地面管道不大于O.15MPa，埋地管道不大于0.4MPa。
试验时不许敲击管道。
对于有铸铁阀件的钢管系统，若用气压代替液压进行强度试验，其全部铸铁阀件应预先经液压强度试验合格。
气压强度试验和严密性试验的程序是：进行气压强度试验时，压力应缓慢升高，当升至工作压力时（分二至三个阶段），进行检查，如无渗漏及异常现象，继续按试验压力的10% 逐级升压，每一级稳定3min；达到强度试验压力后，稳定5min，以不泄漏、目测无变形为合格。
然后降压至工作压力，用涂刷肥皂水的方法进行检查，如无泄漏，稳压30min 压力仍不降，则严密性试验合格。
如果气压试验的压力较高，所用空气压缩机的工作压力满足不了要求时，可利用高压气瓶向管道系统充气加压。
随着管道系统内压力的不断升高，气瓶中的剩余压力随之降低。
并逐渐趋于平衡，此时应更换高压气瓶。
向管道系统充气加压所需的高压气瓶数量可按下式计算：
n=Vg(Pz-Ps)/﹛VB （PB-(Pz-Ps)/2)﹜
式中： n---所需气瓶数量；
Vg---试验管道容积(m3);
Pz---试验的最终绝对压力（105Pa）;。
