46寸液晶拼接屏尺寸
46寸液晶拼接单元尺寸
46寸超窄边液晶拼接单元
面
板
参
数
面板类型
46”DID LCD Panel
显示尺寸
1039.68 (H)mm x 584.82
显示比例
16：9
背光类型
CCFL
分辨率
1920×1080
显示色彩
16.7M(8bit)
亮度
500cd/m2
对比度
1400:1
可视角度
178°
响应时间
≤12ms
使用寿命
1(BNC*2)
复合视频输出（AV）
2(BNC*2)
控制信号输入
RS232（RJ45-8接口）
控制信号环出
RS232（RJ45-8接口）
电源
电源输入
AC100-240V,50 /60HZ
电源功耗
≤230W
工作
环境
工作温度
0℃—50℃
存储温度
-20℃-60℃
工作/存储湿度
20%-80%
安装
系统
机柜/支架
定制
安装辅料
定制
安装方式
机柜、壁挂、支架、积木、嵌入、移动式等
产品
相关
产品尺寸
1025.65*579.84*101.53（mm）
外观颜色
黑色
外壳材质
金属
净重
21KG
60000小时
物理拼缝
4.9mm
功
能
彩色制式
PAL/NTSC/SECAM
菜单语言
简体中文、繁体中文、英文多国语言
操作方式
遥控器
输
入
输
出
接
口
D-15针RGB输入(VGA)
拼接屏技术参数-技术参数
显示单元平均无故障工作时间MTBF≧80000小时；（提供第三方权威机构出具的检测报告复印件加盖原厂商公章）
12
台
3*4拼接
2
大屏支架
标准积木式底座，采用标准化、模块化箱体和底座设计，高度根据现场条件定制，提供大屏支架安装的CAD图纸。
产品通过3C认证。
1
套
5
大屏管理软件
▲用户控制大屏的图像上墙和切换等；实现任意图像画面拼接，开窗，漫游等多种组合的混合应用。支持单屏画外画功能，可实现单屏画面16画面分割；支持整屏显示、任意开窗（画中画）、最多可实现开4个窗口开窗显示；支持漫游功能，实现漫游叠加、跨屏显示，图像透明度设置等功能；支持虚拟LED技术，可以将需要显示的文字内容通过LED横幅的方式投影到大屏。
技术参数
序号
名称
技术规格
数量
单位
备注
1
46寸超窄边LCD拼接屏
*采用知名品牌原装A级液晶面板，须提供证明文件；色域(CIE1931)：≥72%；可视角度：≥178度水平/垂直视角。
▲背光模组：LED;屏幕比例:16:9 ;亮度≥450cd/㎡）对比度:4500:1。
▲尺寸:46英寸；双边物理拼缝≤5.3mm；分辨率:1920*1080；响应速度:≤8ms。1Biblioteka 台13吸顶音箱
低音单元8寸
高音单元1寸液磁
频率响应50 Hz-28 kHz
输入功率（额定/最大）140 W
4
只
14
调音台
▲10通道调音台：最多4个话筒/ 10个线路输入(4个单声道+ 3个立体声) / 1立体声母线/ 1 AUX (包括FX)10通道调音台
46寸拼接屏3.5mm拼缝参数
LTU46-ES-P技术参数
工业级设计,满足各种环境长时间稳定工作
高分辨率,高对比度,高亮度,超宽视角
窄边设计,双边拼缝仅3.5mm
内置拼接控制器及DVI环通,无需更多设备即可实现拼接功能
采用3D数字化图像处理内核,真实还原图像,精确监控更多细节
专业OSD菜单,功能丰富
接口齐全,支持CVBS、S-VIDEO、VGA、HDMI、DVI信号输入
复合视频输出
CVBS(BNC) ×1
电脑信号输入
VGA(DB-15)×1；1920x1080P60Hz
数字信号输入
DVI(DVI-I)×1；HDMI×1；1080P
远程集中控制输入
RS232(RJ45) ×1
远程集中控制输出
RS232(RJ45) ×1
系统升级接口
USB x 1
自动温控系统
自动根据设定的工作温度和实际机器温度，控制风扇的运转、降低噪音、节约能耗、提高监视器的稳定性和可靠性
显示区域尺寸
1018.08X 572.67(mm)（宽×高）
净重量
12.5Kg
安装方式
底座（选配）、挂架（选配）、机柜（支持）、快速拼接安装（支持）
安装孔位
600×400（mm）（长×宽）
存储温度
-20℃~65℃
工作温度
0℃~40℃
工作湿度
10%~90%
外壳材质
全金属外壳,防静电,防磁场,防强电场干扰
物理分辨率
1920x1080(H×V)
像素间距
0.53025×0.53025(mm)
亮度
700(cd/ m²)
对比度
3500:1
反应时间
京东方46寸液晶拼接屏参数及价格
京东方46寸液晶拼接屏参数及价格近年来，随着家电行业液晶电视的一路走高以及液晶屏优异的性能表现，使得京东方液晶拼接屏在大屏幕监控领域的应用逐渐受到关注，渐渐成为市场主流。
而在这其中，京东方46寸液晶拼接屏无疑是应用为广泛的。
接下来鑫之诚电子小编就带大家来了解下关于京东方46寸液晶拼接屏尺寸，京东方46寸液晶拼接屏价格以及京东方46寸液晶拼接屏参数的那些事。
点击咨询一：关于京东方46寸液晶拼接屏尺寸46寸液晶拼接屏尺寸大概为:1025.653 (W)×579.844 (H)×100 (D)mm。
但是不同的产品类别，同样是46寸液晶拼接屏的尺寸也是不一样的，一般的尺寸来说：点击咨询1、46寸安防版内置拼接液晶拼接屏尺寸：1046.0(H)×595.60(V)×114.60(D)mm2、46寸双重超窄边液晶拼接屏尺寸：1025.7(W)×579.9 (H)×100.5 (D)mm3、46寸窄边开窗漫游液晶拼接屏尺寸：1047 (W)×596.1(H)×114.6(D)mm因此，可见不同的产品类别下，关于46寸液晶拼接屏的尺寸是有一定差别的，不过在于性能表现方面来说，都一样比较优异。
关于其中的细微差别。
二：关于京东方46寸液晶拼接屏价格刚才上面分析过，京东方46寸液晶拼接屏因为产品类别不一样，因此，尺寸也不一样，同理，相关价格也是不一样的。
另外，还涉及到液晶拼接屏品牌厂家的不一，因此，关于46寸液晶拼接屏价格并没有统一的报价，相关价格需咨询46寸液晶拼接屏厂家，用户可根据自己的实际需求进行选购。
三：关于京东方46寸液晶拼接屏参数型号：不同型号种类尺寸：根据46寸液晶拼接屏产品类别会有微小差别分辨率：1366×768/1920×1080显示面积：根据46寸液晶拼接屏产品类别会有微小差别色饱和度：97%亮度：700 cd/㎡、对比度：3000：1/3500:1显示颜色：8bit – 16.7M观看视角：178度点击咨询买京东方液晶拼接屏到河南鑫之诚电子，河南鑫之诚电子科技有限公司主营：液晶拼接大屏（超窄拼缝、无缝拼接）、触控一体机（教育、会议专用触控机、广告机、排队叫号等全系列产品）、酒店/KTV客房专用电视机（可加钢化玻璃）等液晶商业显示类产品。

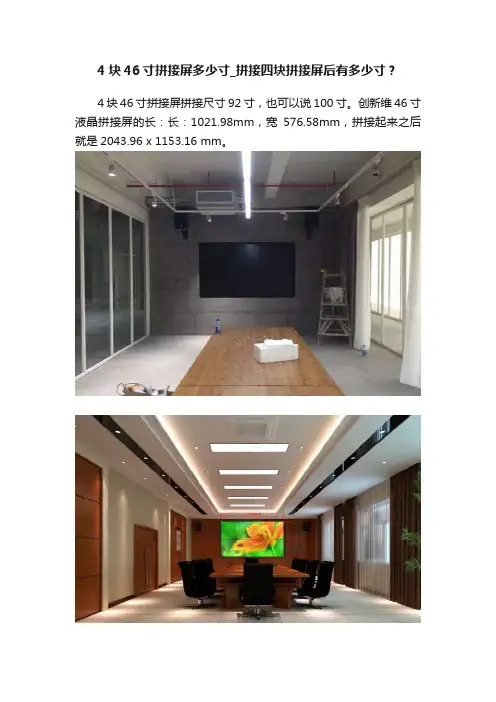

4块46寸拼接屏多少寸_拼接四块拼接屏后有多少寸？
4块46寸拼接屏多少寸_拼接四块拼接屏后有多少寸？4块46寸拼接屏拼接尺寸92寸，也可以说100寸。
创新维46寸液晶拼接屏的长：长：1021.98mm，宽576.58mm，拼接起来之后就是2043.96 x 1153.16 mm。
在一些会议、展览等场合，我们经常使用四块拼接屏拼接成一个大屏幕。
原因是成本便宜，安装简单。
拼接后，整个屏幕的尺寸可以达到100英寸左右，可以弥补普通电视机体积小、投影幕帘分辨率低的问题。
拼接后四个不同尺寸的拼接屏尺寸如何计算？拼接四块拼接屏后有多少寸？首先，我们来看看如何计算液晶屏的尺寸，比如46寸拼接屏。
46英寸意味着屏幕和角线之间的尺寸是46英寸，一英寸是2.54厘米。
因此，拼接后的英寸数取决于到角线的距离除以2.54厘米其次，众所周知，现在的拼接屏都是常规的16: 9的比例，所以4块拼接后比例不变，要看整个拼接屏在计算多少寸的时候是否破坏了16: 9的比例。
所以2*2，3*3，4 * 4等。
拼接时应选择，所以4块拼接屏的2*2拼接基本相当于单块屏的尺寸乘以2，比如拼接后46寸和4块是92寸，55寸和4块是110寸左右。
小型会议室、监控室一般采用四拼屏。
拼接后，电视尺寸约为100英寸。
目前市场上的电视机尺寸还没有达到这么大的规模，所以拼接是实现高清显示的必由之路。
安装方面，四块拼接屏安装也很简单。
如果是实心混凝土墙，可以直接用壁挂架固定。
如果不是实心墙，可以用天地支架或者电视柜安装，整体预算比较低，2万左右就可以完成。
所以在一些小房间里，用四块拼接屏是非常合适的。
毕竟是高清大屏幕产品，最多可以显示四个电脑信号，有分段、拼接等功能。
拼接屏技术参数-技术参数
▲支持虚拟LED技术，可以将需要显示的文字内容通过LED横幅的方式投影到大屏；大屏控制设备具备画面分割显示功能，VGA、DVI、HDMI显示支持1/4/9/16画面分割显示；支持30个显示屏的任意大屏拼接，开窗和漫游功能，单屏支持16个窗口；支持电子变倍；支持1/4/6/8/9/16画面分割显示。支持多电视墙，支持30个预设场景，用户可以自定义每个场景电视墙布局；支持VGA信号自动校正功能；支持点对点高清底图显示；支持高清全景拼接。
1
台
8
操作台
▲四联单层，每联尺寸为750（高）*800（宽）*800（深）毫米，组合式钢木结构，铝型材装饰条，表面白色静电喷塑，整个柜体采用的1.2毫米～1.5毫米SPCC钢板等制作而成，含配套椅子；
1
张
9
机柜
标准机柜；
尺寸：1000mmX600mmX600mm（18U）；
立柱：19英寸标准；
厚度：立梁2.0，安装梁1.5，其他1.2；
单旋钮压缩器；高级效果器：SPX，含24组预置效果器
1
台
丽水职业技术学院第二教学楼一楼LCD显示屏方案
蓝色阴影部分为一楼墙体；黄色为通知栏（另加）；棕红色为大屏面积。按图纸实际比例绘制。
技术参数
序号
名称
技术规格
数量
单位
备注
1
46寸超窄边LCD拼接屏
*采用知名品牌原装A级液晶面板，须提供证明文件；色域(CIE1931)：≥72%；可视角度：≥178度水平/垂直视角。
▲背光模组：LED;屏幕比例:16:9 ;亮度≥450cd/㎡）对比度:4500:1。
▲尺寸:46英寸；双边物理拼缝≤5.3mm；分辨率:1920*1080；响应速度:≤8ms。
46寸3X3超窄边液晶拼接屏方案
46寸3X3超窄边液晶拼接屏方案
一、背景介绍
随着社会经济的发展，液晶拼接屏以其卓越的展示效果和多样的配置方案，成为企业等重要场所的人气之选。
因此，46寸3X3超窄边液晶拼接屏方案极受人们的欢迎，它更容易符合搭建各种大型投影视频屏幕的要求，例如：电影院、会议室、教室、展厅等。
46寸3X3超窄边液晶拼接屏方案常用于几乎所有的广告投放，如广告展示、现场活动、展会等，其超大的尺寸和超清晰的画质，大大提升了广告的影响力。
此外，它的结构超窄，使得拼接屏的边框尽可能的减少，从而获得更好的视觉效果。
二、方案构成
46寸3X3超窄边液晶拼接屏方案集成了三分之一周期拼接技术、超级自适应驱动、自动拼接及智能校正等等。
所有的拼接屏都安装在一个整体支架上，采用超级自适应驱动，从而使得拼接屏可以实时响应变化，无需手动调节分辨率和坐标。
另外，它采用了三分之一周期拼接技术，可以实现1/3、1/2、1等拼接，让拼接图像达到最佳表现，降低拼接边界，改善屏幕的视觉效果。
46寸液晶拼接屏参数
46寸液晶拼接屏参数
名称46寸超窄边液晶拼接显示单元型号xta4604(亮度)xta4605(标量)产品尺寸(mm)1025.65(h)×579.84(v)×100(d)显示尺寸(mm)1018.35(h)×572.54(v)点距
0.7455(h)×0.7455(v)分辨率1366x768亮度(cd/o)标亮450cd/o视角178°色彩16.7m响应时间8ms对比度3000:1输入信号vga、dvi、cvbs、hdmi（必备）rgb/hv、ypbpr（可选）输出信号lvds、cvbs操作方式rs232集中控制、红外遥控、网络远程控制智能散热系统
智能温控风扇使用寿命50000小时功率300w(max)使用环境室内
技术优势：
■非显示区域之间拼缝仅为6.7mm
■ 使用寿命可达50000小时，超宽视觉延伸技术（S-PVA）确保图像显示不变形和扭
曲■ 快速响应识别技术确保了高速视频的播放
■丰富的输入输出接口保证产品具备更大的兼容性和灵活性■通过rs232串口实现遥
控功能
■ 采用3D梳状滤波器和动态降噪技术■ 宽视角178度
■独特的模块化设计，既可以拼接作为液晶墙，也可以单独使用
欢迎广大客户光临本公司或来电咨询！诚信合作，信誉第一！手机：
1892645957QQ:191162061
地址：深圳市宝安区西乡街道黄麻布东区12巷8号博众工业园b栋5楼。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
46寸液晶拼接屏尺寸
随着安防项目的日趋复杂与多元，高清采集、编解码、网络传输日益成为标准化配置，单一的安防监控已不能满足用户所需，传统的技术手段越来越成为安防行业发展的桎梏，所以寻找更好，尺寸、拼缝、高分辨率是我们的需求了。
46寸液晶拼接屏在安防业务管理与集中控制上，彰显了其优势
46寸液晶显示单元采用目前最先进的背光技术，极大提升了拼接单元的整体显示效果，具有突出的技术特点。
16：9的画面，每块屏显示一个内容，也可以拼接整体显示一个内容画面。
超长寿命（6万小时），运行稳定，没有任何灼伤、损伤，维护成本低独特的模块化设计，可拼作拼接墙使用，也可单屏使用.
1、图象清晰，艳丽，自然，流畅，抖动小，无拖影
采用1366*768高清标准，画面对比度达到了3000：1，屏幕亮度达到了700cd/㎡，静态及动态画面都可以保证精准、细腻地呈现。
与传统液晶电视有明显区别。
可选色彩校准解决方案，确保在单个和多个屏幕上实现色彩的一致性和高真实性，创造一个完全匹配的图像拼接环境。
拥有超级数字驱动系统，具有国内最先进的频变技术和六基色技术。
有效解决了因响应时间过慢而导致运动图面的出现拖尾和残影现象。
2、挑战视觉极限的6.7mm超窄边拼接技术
高窄边DID显示单元开创性的采用超窄面板，具备了屏幕到屏幕之间的距离仅仅只有6.7mm的特点，加上液晶屏不可显示区域也≤7.3mm拼接细缝。
3、响应时间4ms/可视角度广178°/稳定不闪烁
快速反应技术保证了在观看高速，全动态视频时不间断、不失真。
利用PVA(Patterned Vertical Alignment)技术即“图像垂直调整技术”，可视角度可达双178°（横向和纵向）。
4、健康环保
液晶拼接显示屏发热量小、无辐射、无闪烁、不伤眼、不含有害物质（如铅、汞等），是环保健康的拼接幕墙。
5、超长寿命/运行稳定/无易损件及耗材/维护成本低
显示屏采用超强防爆玻璃加多涂层表面处理技术，无热变形、长期使用不会出现表面内凹或者外凸现象。
液晶拼接屏既能单独作为显示器使用，又可以拼接成超大屏幕使用
根据不同使用需求，实现可变大也可变小的百变大屏功能：单屏分割显示、单屏单独显示、任意组合显示、全屏液晶拼接、双重拼接液晶屏拼接、竖屏显示，图像边框可选补偿或遮盖，支持数字信号的漫游、缩放拉伸、跨屏显示，各种显示预案的设置和运行，全高清信号实时处理。
液晶拼接是完整的成品，即挂即用，安装就像搭积木一样简单，单个或多个液晶拼接屏的使用及安装都非常简单。
深圳耐诺46寸液晶拼接四周边缘仅有6.7mm的宽度，表面还带钢化玻璃保护层、内置智能温控报警电路及特有的“快散”散热系统。
应有尽有，不仅适应数字信号输入，对模拟信号的支持也非常独到，另外液晶拼接信号接口多，利用DID液晶拼接技术实现了模拟信号与数字信号可以同时接入。
宽博科技液晶拼接系列产品采用独有的以及世界最前沿的数字处理技术，让用户真正体验全高清大屏幕效果。
