110配线架详解(一)
110配线架打法
什么是110配线架？110配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用，又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。
110配线架图片不同配线架间的连接方法对于以上介绍的几种常用配线架，在实际应用中也经常存在如何正确搭配的问题，下面介绍两种在分配线间配线架之间的搭配方法:一、110配线架的搭配鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能，所以用于端接来自所有桌面信息点水平双绞线的配线架，应采用RJ45口110配线架(如上图)，而用于端接来自电话主机房的多对数语音线缆，采用相应对数的110鱼骨配线架即可(如上图)，通过跳线与RJ45口110配线架跳接实现语音的连通，数据光纤主干通过光纤配线箱，再通过网络交换机将一路高速光信号转换成多路数据信号，通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。
二、多媒体与IDC配线架的搭配多媒体的配线架在配线间内的连接原理与110配线系统相同，不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能，更灵活，更方便，更可靠. 另外，目前有些布线厂商推出的电子配线系统，由于本身造价成本太高，施工安装复杂，跳线管理局限性大，安装维护管理成本高等诸多不便因素的影响，此种配线系统的推广有待商榷。
总之，随着通信网络技术的飞速发展，综合布线系统中的配线架也在不断地推陈出新，使其在满足信息带宽要求的前提下，更加适应通信网络系统应用和管理便捷，灵活，可靠的需求。
110配线架的打法1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。
110配线架两面都有端口
110配线架两面都有端口
一面是25 x 4 个端口, 用于连接跳线
另一面是6 x 4 x 4个端口, 即每组6 个模块, 每个模块连接 4 对双绞线, 共 4 组, 用于连接垂直干线或水平连线
不知我上面说的对不对
如果是对的, 那么前后的端口数就不一致了, 即25 x 4 != 6 x 4 x 4, 这样不能一一对应了
在找前后端口连通对应时应该怎么一一对应呢?
还有就是110配线架是按4对双绞线模块来算一个端口的还是象上面那样算端口的?
另外对于110配线架来说哪一面是正面, 即放在机柜中的是哪一面朝外的?
热切希望那位大大能帮忙回答一下, 非常非常的感激
我正在做一个图形化的布线管理软件, 但是没有过布线的实践知识, 请大家多多帮忙啊
110配线架共4排，每排25对，共100对。
用5个4对的加1个5对的可以组成1排。
明白了吗？打8芯时每排的最后一对是不用的
相关图片如下：
110配线架的正反面是对应的,每排是25对,看你是打的大对数电缆还是网线,如果是网线的话就是每排对应6根网线,最后空一对;如果打的是大对数电缆,如100对电缆,刚好打满4排.自己打一次什么都明白了.。
110配线架详解(一)
110配线架详解(一）配线架是电缆或光缆进行端接和连接的装置。
在配线架上可进行互连或交接操作。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。
铜缆配线架系统分110型配线架系统和模块式快速配线架系统。
110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。
110型连接管理系统基本部件是配线架、连接块、跳线和标签。
110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。
110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。
110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。
110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。
110DW2：25对、50对、100对和300对接线块，不带腿。
110AB：100对和300对带连接器的终端块，带腿。
110PB-C：150对和450对带连接器的终端块，不带腿。
110AB：100对和300对接线块，带腿。
110BB：100对连接块，不带腿。
110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。
110型配线架主要有五种端接硬件类型。
110A型、110P型、110JP型、110VP VisiPatch 型和XLBET超大型。
110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。

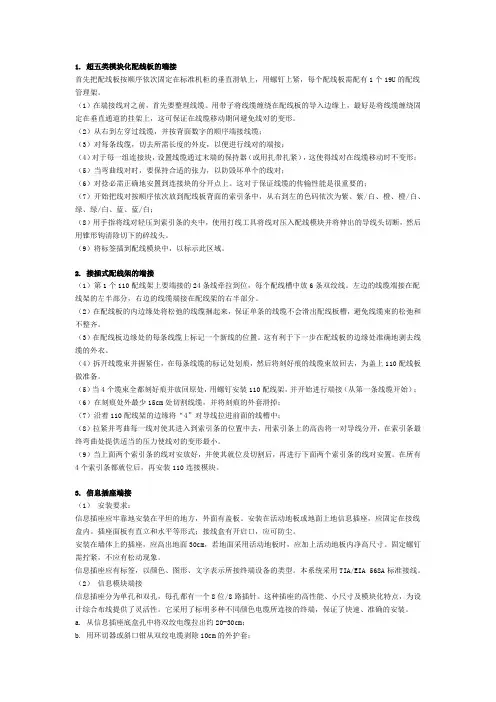

110配线架打线方法
1. 超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。
（1）在端接线对之前，首先要整理线缆。
用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。
（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。
这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。
（9）将标签插到配线模块中，以标示此区域。
2. 接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。
左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。
（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。
（3）在配线板边缘处的每条线缆上标记一个新线的位置。
这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。
（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。
（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。

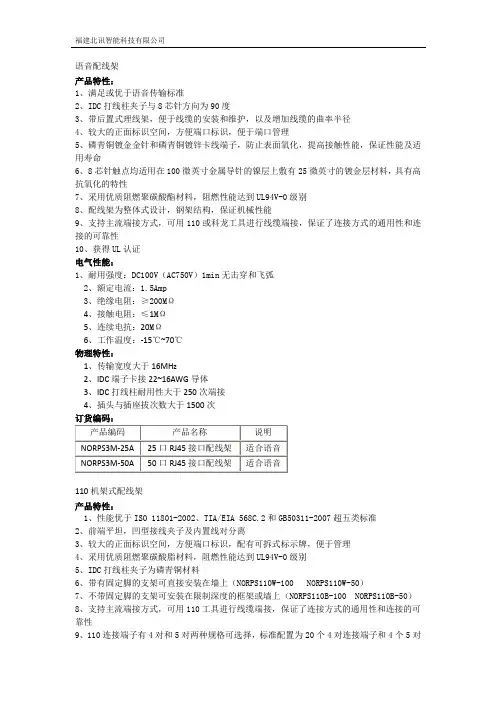

110型配置线架(25对、50对、100对)
产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接。
110配线架打线法
110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳，打线工具，扎带，胶布四、实验步骤（一）110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开，并用胶布把各大组绑好5、先把白组的线理平，并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。
6、按照第五步的线序依次把线缆放到110配线架上。
7、用胶布把距离配线口3CM处绑好。
8、把第五步的线序依次放好，然后用打线工具把线打好。
注意打线工具必须平放，用力适中。
9、检查好线序以及完成情况。
10、完成（二）电话线布线1、电话线布线按照横平竖直的方法置放于线槽上2、线缆放在线槽的一端，并理好线，不能交叉3、用扎带把线缆固定好，水平每隔大约20CM放一条扎带，垂直大概10CM放一条扎带。
4、线缆放进机架时必须按照线槽的方向走向。
左右分开放进机架。
5、注意扎带要整齐美观，扎带头要在一条直线上6、扎带多余部分的裁剪一定要圆滑，不得有刺。
7、完成五、实验结论110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳，打线工具，扎带，胶布四、实验步骤（一）110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开，并用胶布把各大组绑好5、先把白组的线理平，并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。
6、按照第五步的线序依次把线缆放到110配线架上。
7、用胶布把距离配线口3CM处绑好。
8、把第五步的线序依次放好，然后用打线工具把线打好。
注意打线工具必须平放，用力适中。
110配线架打法
110配线架打法什么是110配线架？110配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用，又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。
110配线架图片不同配线架间的连接方法对于以上介绍的几种常用配线架，在实际应用中也经常存在如何正确搭配的问题，下面介绍两种在分配线间配线架之间的搭配方法:一、110配线架的搭配鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能，所以用于端接来自所有桌面信息点水平双绞线的配线架，应采用RJ45口110配线架(如上图)，而用于端接来自电话主机房的多对数语音线缆，采用相应对数的110鱼骨配线架即可(如上图)，通过跳线与RJ45口110配线架跳接实现语音的连通，数据光纤主干通过光纤配线箱，再通过网络交换机将一路高速光信号转换成多路数据信号，通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。
二、多媒体与IDC配线架的搭配多媒体的配线架在配线间内的连接原理与110配线系统相同，不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能，更灵活，更方便，更可靠. 另外，目前有些布线厂商推出的电子配线系统，由于本身造价成本太高，施工安装复杂，跳线管理局限性大，安装维护管理成本高等诸多不便因素的影响，此种配线系统的推广有待商榷。
总之，随着通信网络技术的飞速发展，综合布线系统中的配线架也在不断地推陈出新，使其在满足信息带宽要求的前提下，更加适应通信网络系统应用和管理便捷，灵活，可靠的需求。
110配线架的打法1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。
电话110配线架培训
2009/1
基础认识
110配线架底座（共100对）
25对
基础认识
四对模块
五对模块
会割破线皮， 与铜芯接触。
基础认识
压线工具（排打）
刀片
基础认识
压线工具（打线枪）
标签
配线架安装
电话线从此处穿入配线架
配线架安装
电话线拨皮后按线序压入配线架
配线架安装
用排打将电话线压入配线架
压好后的效果
配线架安装
将模块放在配线架上
配线架安装
用排打将模块压入配线架
配线架安装
在做完所有模块后，将标签安装到配线架上
跳线
把跳线扣在模块上
用压线工具把跳线压入模块
跳线
跳线连接到其它模块
配线架测试线的使用
配线架测试线（鸭嘴跳线）
配线架测试线的使用
此处用于连接万用表或电话做测试用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110配线架详解(一）
配线架是电缆或光缆进行端接和连接的装置。
在配线架上可进行互连或交接操作。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。
铜缆配线架系统分110型配线架系统和模块式快速配线架系统。
110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。
110型连接管理系统基本部件是配线架、连接块、跳线和标签。
110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。
110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。
110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。
110型配线架主要有以下类型：
110AW2：100对和300对连接块，带腿。
110DW2：25对、50对、100对和300对接线块，不带腿。
110AB：100对和300对带连接器的终端块，带腿。
110PB-C：150对和450对带连接器的终端块，不带腿。
110AB：100对和300对接线块，带腿。
110BB：100对连接块，不带腿。
110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。
110型配线架主要有五种端接硬件类型。
110A型、110P型、110JP型、110VP VisiPatch 型和XLBET超大型。
110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。
每一种硬件都有它自己的优点。
110A配线架。
110A型配线架配有若干引脚，俗称“带腿的110配线架”（图2-39）。
110A 可以应用于所有场合，特别是大型电话应用场合，也可以应用在配线间接线空间有限的场合，因为由于110A与110P配线线路数目相同的情况下，110A占用的空间是110P的一半。
110A 系统一般用CCW-F单连线进行跳线交连，而CCW-F跳线性能只达到三类，这限定了110A 系统的性能在使用CCW跳线时其水平只能达到三类。
但如果使用110A快接式跳线可以将性能提高到超五类或六类水平。
110A系统是110配线架系统中价格最低的组件。
图2-39 SYSTIMAX SCS 110A型配线架图2-40 SYSTIMAX SCS 110A型配线安装示意图
110P硬件外观简洁，简单易用的插拔快接跳线代替了跨接线，因此对管理人员的技术水平要求不高。
但是110P硬件不能重叠放在一起。
尽管由于110P系统组件的价格高于110A 系统，但是由于其管理简便，因此可以相应降低其成本。
110P配线架由100对配线架及相应的水平过线槽组成并安装在一个背板支架上，110P类型配线架有两种型号300对及900对。
110P由多110DW配线架及在100DW上的110B3过线槽组成，其底部是一个半密闭状的过线架组成（图2-41）。
图2-41 SYSTIMAX SCS 110P型配线架图2-42 SYSTIMAX SCS 110P型配线安装图
110JP指110Cat5 Jack Panels，是110型模块插孔配线架，它有一个110型配线架装置和与其相连接的8针模块化插座，这种设计使在110交叉连接现场的模块端接可避免中间部件的使用并节省劳动力（图2-43）。
图2-43 110型模块插孔配线架图2-44 110型模块插孔配线架安装图。
