消防水炮系统技术特点介绍PPT(共78页)
消防炮灭火系统
技术创新
01
02
03
高效能灭火技术
研发更高效、快速扑灭火 灾的灭火剂和喷射技术， 提高灭火效果。
智能化控制
利用物联网、传感器等技 术，实现消防炮灭火系统 的智能化控制，提高响应 速度和准确性。
环保技术
研究环保、低毒的灭火剂， 减少对环境和人体的影响。
应用领域拓展
工业领域
将消防炮灭火系统应用于 石油、化工等工业领域， 提高这些高危领域的安全 保障能力。
工业场所中的设备、管道、电线等设施较多，火灾发生时，这些设施容易成为火 势蔓延的途径。消防炮灭火系统能够精确瞄准起火点，迅速扑灭火源，防止火势 扩大。
大型仓库
大型仓库储存着大量的货物和物资，一旦发生火灾，不仅会 造成巨大的财产损失，还会威胁到人们的生命安全。消防炮 灭火系统能够快速扑灭火灾，减少损失。
公共设施的装修材料、电器设备等容易引起火灾。消防炮 灭火系统能够快速扑灭火灾，减轻火灾对公共设施的破坏 程度，减少财产损失。
高层建筑
高层建筑楼层高、结构复杂，火灾发 生时，人员疏散困难，灭火救援难度 大。消防炮灭火系统能够从高空对火 源进行打击，迅速扑灭火源，控制火 势蔓延。
高层建筑的建筑材料多为可燃材料， 火灾发生时，火势容易迅速蔓延至整 栋建筑。消防炮灭火系统能够快速扑 灭火灾，减少高层建筑的财产损失。
分类与组成
分类
根据使用场所和功能的不同，消防炮灭火系统可分为固定式、移动式和便携式 三种类型。
组成
消防炮灭火系统主要由水源、水泵、管道、消防炮、控制系统等部分组成。
02 消防炮灭火系统的应用场景
CHAPTER
工业场所
工业场所中存在大量的易燃易爆物质，一旦发生火灾，火势蔓延速度快，危害性 极大。消防炮灭火系统能够快速扑灭火灾，减少损失。
消防水炮系统技术特点介绍PPT课件
在不便安装消防炮的火灾现场，选用移动式 消防炮，可人工搬运或利用拖车克服各种地形障碍 快速抵近火场，实施灭火。
典藏PPT
4.消防水炮操作与注意事项
典藏PPT
2、按安装形式不同分类
固定式系统：手柄式、手轮式
移动炮系统：搬运式、拖车式
典藏PPT
固定消防炮
固定消防炮是指安装在固定支座上的消防炮，也包 括固定安装在消防车上的消防炮。固定消防炮可安装在 消防炮塔上对石油化工储存、运输和生产设备进行保护， 也可安装在室内，用于大空间建筑的保护，或者安装在 消防车或消防艇上，作为火场的移动消防力量。
典藏PPT
在1956年美国的爱德华.兹就发明了一种消防专利产品 一遥控消防炮塔，另外利用电机代替人力进行驱动。
爱德华兹设计的遥控消防水炮
典藏PPT
James M发明的遥控消防水炮系统，从有线系统改进为无线系统
James M设计的遥控消防水炮
遥控装置
典藏PPT
二、固定消防炮灭火系统
（一）分类 （二）消防水炮 1.消防水炮组成与构造 2. 消防水炮标记 3.消防水炮适用场所 4.消防水炮操作与注意事项 5.消防水炮维护与保养
2.飞机库 现行国家标准《飞机库设计防火规范》（GB50284）规定，Ⅱ类飞机
库飞机停放和维修区内应设置远控泡沫炮灭火系统。 3.石油天然气工程 现行国家标准《石油天然工程设计防火规范》 （GB50183）规定，三
级天然气净化生产装置区的高大塔架及其设备群宜设置固定水炮；三级天 然气凝液装置区，有条件可设固定泡沫炮保护。

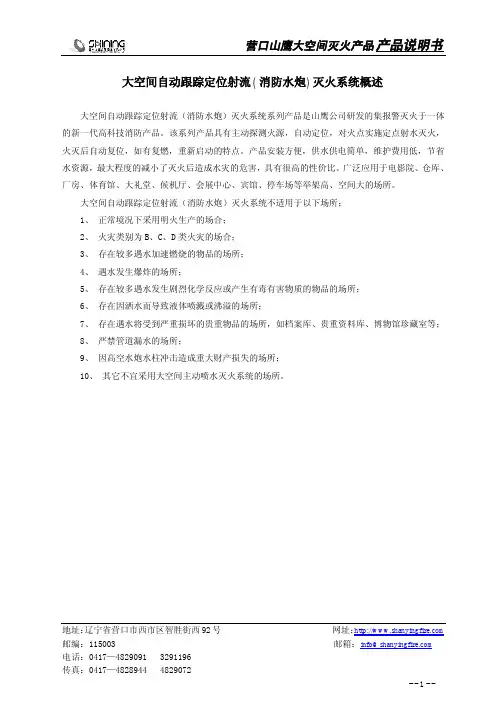

消防水炮资料
三、技术指标
灭火装 置型号 ZDMS0.6/5S-ESIP20
ZDMS0.6/5S-ESIP25
ZDMS0.6/5S-ESIP30
ZDMS0.6/10S-ESIP35
产品 图片
最大保 护半径
射流 半径 监控 半径 射水 流量 安装 高度 接口 直径 外形 尺寸 产品 重量 额定工 作压力 最大工 作压力 电压/ 功耗 通讯 方式 火灾响 应时间 工作环 境温度 水平旋
灭火装置系统如需与火灾报警系统联网，只需在每台灭火装置电源接线盒的无源报警节点处增 加一个输入模块即可。
六、自动射流灭火装置的安装
1、安装形式 下面以图片方式给出 ZDMS0.6/5S-ESIP20 型和 ZDMS0.6/5S-ESIP32 型自动射流灭火装置在不
同情况下的安装方式。ZDMS0.6/5S-ESIP25 型和 ZDMS0.6/8S-ESIP35 型自动射流灭火装置的安装方 式请参照 ZDMS0.6/5S-ESIP32 型的自动射流灭火装置。
ESIP-MCP8 现场手动控制箱
N分区
A 视频线ZR-A×SYV-75-5(选用) 2 RS485通讯总线ZR-RVSP2×1.5
3 AC220V灭火装置电源ZR-BV3×2.5 2 AC220V电磁阀电源ZR-BV2×2.5 2 声光报警器电源线ZR-BV2×1.5
每个防火区至少配接一只
电源接线盒 2
20 m 23m 50m ≥5 L/s 6～30m DN25 250×230×330mm 8Kg
25 m
30m
28m
34m
50m ≥5 L/s 6～30 m
50m ≥5 L/s 6～30 m
DN25 290×230×360mm
智能消防炮灭火系统PPT课件
12/30/2019
10
双波段红外火焰探测器
12/30/2019
11
2、控制中心部分
控制中心部分一般设置在消防控制室内，包括火灾监控管理主 机、视频处理设备、硬盘录像机以及火灾报警设备。该部分主 要实现监控现场的设备运行管理、火灾信息提取、火灾报警、 火灾现场图像监控等功能。
目前很多国家对展览厅、体育馆、仓库等大空间建筑物内的灭 火系统进行论证研究，认为：采用与火灾探测器联动的自动消 防炮是解决这一问题的较好方案。
12/30/2019
4
（一）什么是智能消防炮？
指在无人工干预的情况下自动发现火灾，判断火源点 的位置，自动调整消防炮的回转和俯仰角度，使其喷 射口对准起火点，并展灭火作业的消防炮灭火系统。
12/30/2019
21
（六）灭火原理
当前端探测设备报警后，自动消防炮进行喷水灭火。 自动状态：当前端探测设备报警后，主机向自动消防炮发出灭火指令，自
动消防炮首先通过消防炮定位器自动进行扫描直至搜索到着火点并锁定着 火点；然后自动打开电磁阀和消防泵进行喷水灭火。 手动状态：当前端探测设备报警后，主机发出报警信号，消防值班人员通 过强制切换的彩色画面再次确认火灾发生后，通过操作软手操或集中手操 盘驱动自动消防炮瞄准着火点，开启电磁阀和消防泵进行灭火。 现场应急控制：当现场工作人员发现火灾后，直接通过现场消防炮现场控 制盘操作自动消防炮对准着火点，开启电磁阀和消防泵进行灭火。 手动状态和现场应急控制具有优先权。
消防水炮

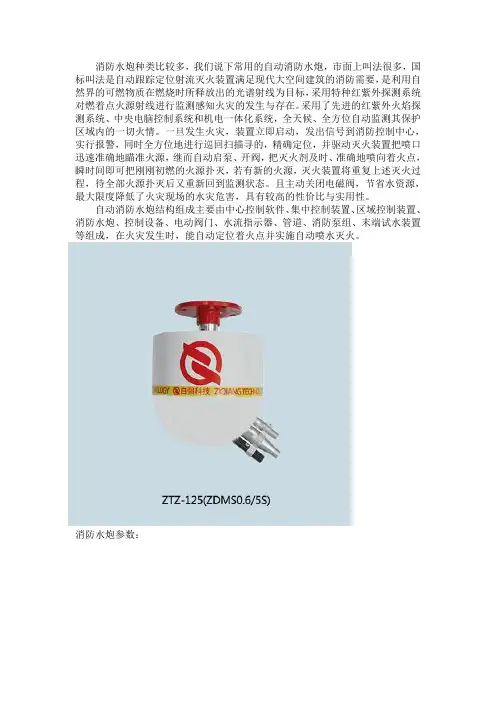

消防水炮种类比较多，我们说下常用的自动消防水炮，市面上叫法很多，国标叫法是自动跟踪定位射流灭火装置满足现代大空间建筑的消防需要，是利用自然界的可燃物质在燃烧时所释放出的光谱射线为目标，采用特种红紫外探测系统对燃着点火源射线进行监测感知火灾的发生与存在。
采用了先进的红紫外火焰探测系统、中央电脑控制系统和机电一体化系统，全天候、全方位自动监测其保护区域内的一切火情。
一旦发生火灾，装置立即启动，发出信号到消防控制中心，实行报警，同时全方位地进行巡回扫描寻的，精确定位，并驱动灭火装置把喷口迅速准确地瞄准火源，继而自动启泵、开阀，把灭火剂及时、准确地喷向着火点，瞬时间即可把刚刚初燃的火源扑灭，若有新的火源，灭火装置将重复上述灭火过程，待全部火源扑灭后又重新回到监测状态。
且主动关闭电磁阀，节省水资源，最大限度降低了火灾现场的水灾危害，具有较高的性价比与实用性。
自动消防水炮结构组成主要由中心控制软件、集中控制装置、区域控制装置、消防水炮、控制设备、电动阀门、水流指示器、管道、消防泵组、末端试水装置等组成，在火灾发生时，能自动定位着火点并实施自动喷水灭火。
消防水炮参数：产品特点：1、可与其他火灾报警系统实现联动2、采用炮载图像技术，实现远程可视化灭火3、可实现自动探测报警并自动定位着火点4、具有自动控制、远程手动控制和现场手动控制功能5、探测距离远，保护面积大，响应速度快，探测灵敏度高6、自动定位，远程定点灭火，减少了扑救过程中造成的损失7、系统可同时具有防火、灭火、监控功能，提高了系统的可靠性产品适用范围：工厂车间、仓储物流展览建筑：会展中心、展览馆等；体育建筑：体育比赛场馆、训练场馆等；康复建筑：大型医院、疗养院、康复中心等；办公建筑：大型办公楼、写字楼、商务大厦等；文化建筑：文化中心、博物馆、图书馆、艺术馆等；商业建筑：大型商场、超级市场、购物中心、室内商业街等；工业建筑：大型工业厂房及库房，生产、贮存A类物品的建筑；排演建筑：歌舞剧院、音乐厅、电影院、礼堂、纪念堂、殡仪馆等；客运建筑：机场、火车站、汽车站、码头等客运站的旅客候机。

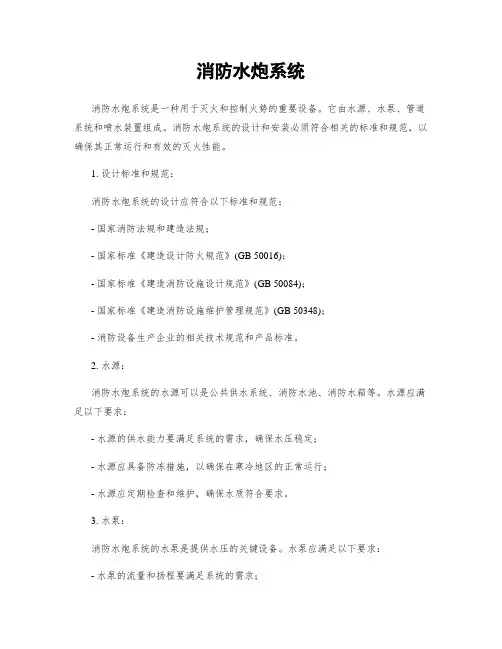

消防水炮系统
消防水炮系统消防水炮系统是一种用于灭火和控制火势的重要设备。
它由水源、水泵、管道系统和喷水装置组成。
消防水炮系统的设计和安装必须符合相关的标准和规范，以确保其正常运行和有效的灭火性能。
1. 设计标准和规范：消防水炮系统的设计应符合以下标准和规范：- 国家消防法规和建造法规；- 国家标准《建造设计防火规范》(GB 50016)；- 国家标准《建造消防设施设计规范》(GB 50084)；- 国家标准《建造消防设施维护管理规范》(GB 50348)；- 消防设备生产企业的相关技术规范和产品标准。
2. 水源：消防水炮系统的水源可以是公共供水系统、消防水池、消防水箱等。
水源应满足以下要求：- 水源的供水能力要满足系统的需求，确保水压稳定；- 水源应具备防冻措施，以确保在寒冷地区的正常运行；- 水源应定期检查和维护，确保水质符合要求。
3. 水泵：消防水炮系统的水泵是提供水压的关键设备。
水泵应满足以下要求：- 水泵的流量和扬程要满足系统的需求；- 水泵应具备自动启停和远程控制功能；- 水泵应定期检查和维护，确保正常运行。
4. 管道系统：消防水炮系统的管道系统是输送水源到喷水装置的通道。
管道系统应满足以下要求：- 管道的材质应符合消防要求，具备耐压、耐腐蚀和耐高温的特性；- 管道布置应合理，避免管道过长和过多的弯曲，以减小水压损失；- 管道应定期检查和维护，确保无漏水和阻塞。
5. 喷水装置：消防水炮系统的喷水装置是将水源喷射到火灾现场的部件。
喷水装置应满足以下要求：- 喷水装置的数量和位置应根据火灾现场的特点确定，以达到最佳的灭火效果；- 喷水装置的喷射范围和喷射角度应可调节，以适应不同的火灾情况；- 喷水装置应定期检查和维护，确保正常喷射和灭火效果。
6. 系统运行和维护：消防水炮系统的运行和维护是确保其正常工作的关键。
系统运行和维护应满足以下要求：- 系统应定期进行演练和测试，以确保其可靠性和有效性；- 系统的维护应按照像关的标准和规范进行，包括清洁、润滑、更换损坏的部件等；- 系统的维护记录和操作记录应及时记录和保存。
《自动消防炮灭火系》PPT课件
数控消防炮
数控消防炮 = 消防炮 + 定位器 注1：消防炮：外购或自产电控式消防炮，如：
EL570、LIAN-SP552 注2：定位器 = 红外摄像机（1只）+ 彩色/黑
白摄像机（1只） 其中红外摄像机作为定位用，彩色/黑
白摄像机用于观察场景。
安装方式
• 安装时应使定位器与消防炮炮管在水平方 向上保持平行，垂直方向上允许一
6、手动、自动、旁路切换功能：每个消防炮可有三种状态，各种状态之间互锁；
– 手动状态：解码器只能通过手动控制命令进行消防炮、电磁阀的控制；
– 自动状态：解码器只能通过计算机的控制命令（RS485方式）进行消防炮、电 磁阀的控制；
– 旁路状态：解码器不接受任何控制命令，该状态主要用于一个操作面板控制多
数控消防炮解码器
数控消防炮解码器是采用微处理机作为 控制核心；通过手动控制开关，可对消防 炮进行上、下、左、右的方向控制，也可 以由系统信息处理主机与其通讯实现远程 自动遥控消防炮。
数控消防炮解码器功能特点
1、 远程手动、自动控制功能：通过RS485方式进行自动控制，最远距离达1200米；
– 或通过操作台面板开关进行手动控制；
2、 6路开关量输入接口：主要用于电机极限位置反馈、电磁阀状态反馈、水流指器
–
状态反馈等；
3、 2组大功率输出，输出接点功率200V/30A：主要用于控制电机；
4、2组继电器输出，输出触点功率125V/1A：主要用于控制电磁阀；
5、6路手动控制输入接口：4路用于电机手动控制、2路用于继电器手动控制；
通讯接口
RS4ቤተ መጻሕፍቲ ባይዱ5
远程自动控制 远程手动控制
《消防炮灭火系统》PPT课件
控制系统应具备自动化、智能化、可 靠性高等特点，能够根据火情自动调 整水炮的喷射方向、流量和压力。
控制系统的设计和配置应根据实际需 求进行选择和优化。
辅助设备
辅助设备包括消防管道、阀门、水带等，用于连接水源、 控制水流方向和流量等。
在设计和安装辅助设备时，应充分考虑现场环境和灭火 需求，确保设备布局合理、易于维护。
停止使用
当火势被控制或熄灭后，关闭 消防泵和电源，结束消防炮灭
火系统的使用。
维护保养
01
02
03
04
日常检查
定期对消防炮灭火系统进行检 查，包括消防泵、电源、消防
炮等部件的运行情况。
清洁保养
定期对消防炮进行清洁和保养 ，保持其良好的使用状态。
更换磨损部件
对于磨损严重的部件，应及时 进行更换，防止系统故障。
消防炮灭火系统应用
利用消防炮灭火系统的高射程和精确打击 能力，快速定位并扑灭火源，同时为楼内 被困人员提供安全通道。
THANKS FOR WATCHING
感谢您的观看
消防炮的射程和流量可调，能够覆盖较大的灭火区域，提高灭 火效率。
一些先进的消防炮灭火系统具备自动感应火源和定位功能，能 够自动调整角度和射程，准确命中火源。
局限性
受环境限制
在室外或开放环境下，风向、风 速等因素可能影响消防炮的准确
性和灭火效果。
维护要求高
消防炮及其附件需要定期维护和 检查，以确保其正常运转和可靠
定期测试
定期对消防炮灭火系统进行测 试，确保其正常工作。
常见故障及排除方法
故障一
消防泵无法启动。排除方法：检查电源是否正常，泵内是否有杂物堵 塞，泵的密封是否良好。
