填充墙砌体结构构造柱腰梁施工要点
填充墙砌体结构构造柱腰梁施工要点
• 构造柱在合模前应在马牙槎边缘粘贴双面胶 带，防止漏浆。（如右图）
• 构造柱浇筑前应清除柱根及马牙槎上的落地 灰等杂物。
• 构造柱模板顶部应留置喇叭口状浇筑口，若 柱过高，则柱中部也应留置，待构造柱浇筑 完成后尽快将突出部分剔除。
土砖的5倍。 • 抗震：同样的建筑结构，比粘土砖提高两个矿震等级。 • 环保：制造、运输、使用过程无污染，属于绿色环保建材。 • 快捷：具有良好的加工性能，可锯、刨、钻、钉。 • 经济：综合造价比实心粘土砖降低5%以上。 • 现场加气块规格：28*24*60和18*24*60 两种，一块28砖的重量是32.15KG，一料盘28砖
2、分类: 1. 按形状：各种规格砌块或板材 2. 按原料：水泥、石灰、粉煤灰加气砖，
水泥、石灰、砂加气砖，水泥、矿渣、砂 加气砖
3. 按用途：非承重砌块、承重砌块、保 温块、墙板、屋面板
混凝土加气块优点：
• 质轻：孔隙达70%~85%，体积密度一般为500~900KG/M³，是普通粘土砖的1/4，能浮于 水。减轻建筑物自重，大幅降低建筑物的综合造价。
自拌混凝土：
• 现场采用自拌混凝土，与商品混凝土相 比，自拌混凝土更易出现一些质量问题 。
1. 离析：原因有水灰比过大、级配不良、 、减水剂掺量大、砂率过小、运输过程 中运距远且无搅拌设备、混凝土落差大 、振捣过度。现场也出现过构造柱离析 的问题，补救办法是将离析松动部位的 混凝土剔掉，然后重新支模浇筑，保证 柱子的承载力。
2. 强度低：原因有水泥等级、水灰比、集 料、龄期、养护温度、湿度等。
其他施工注意问题：

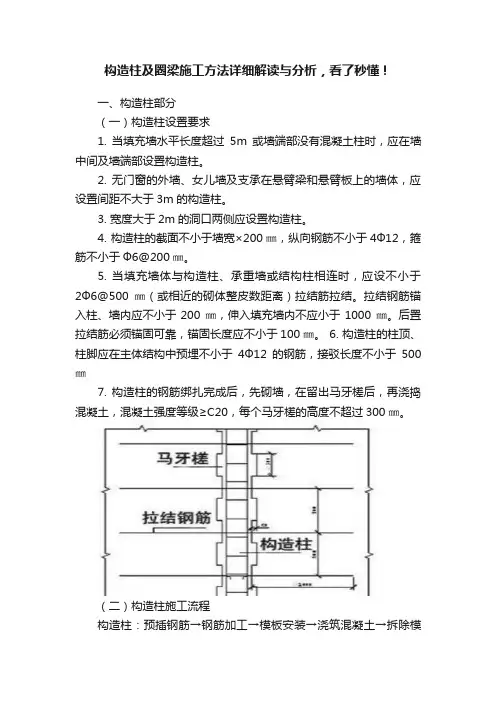

构造柱及圈梁施工方法详细解读与分析，看了秒懂！
构造柱及圈梁施工方法详细解读与分析，看了秒懂！一、构造柱部分（一）构造柱设置要求1. 当填充墙水平长度超过5m或墙端部没有混凝土柱时，应在墙中间及墙端部设置构造柱。
2. 无门窗的外墙、女儿墙及支承在悬臂梁和悬臂板上的墙体，应设置间距不大于3m的构造柱。
3. 宽度大于2m的洞口两侧应设置构造柱。
4. 构造柱的截面不小于墙宽×200㎜，纵向钢筋不小于4Ф12，箍筋不小于Ф6@200㎜。
5. 当填充墙体与构造柱、承重墙或结构柱相连时，应设不小于2Ф6@500㎜（或相近的砌体整皮数距离）拉结筋拉结。
拉结钢筋锚入柱、墙内应不小于200 ㎜，伸入填充墙内不应小于1000 ㎜。
后置拉结筋必须锚固可靠，锚固长度应不小于100㎜。
6. 构造柱的柱顶、柱脚应在主体结构中预埋不小于4Ф12的钢筋，接驳长度不小于500㎜7. 构造柱的钢筋绑扎完成后，先砌墙，在留出马牙槎后，再浇捣混凝土，混凝土强度等级≥C20，每个马牙槎的高度不超过300㎜。
（二）构造柱施工流程构造柱：预插钢筋→钢筋加工→模板安装→浇筑混凝土→拆除模板→养护（三）施工方法1、预留构造柱位置砌体施工：按规范规定，砌体与构造柱的连接处应砌成马牙槎，每个马牙槎的高度不宜超过300mm，马牙槎凹入深度宜为50-60mm。
目前砌体砌块普遍使用蒸压加气砼砌块，加气砼砌块模数高度为250mm高，刚好作为一个马牙。
砌筑时第一块砖应为凹入，谓之咬脚，然后按顺序同进同退砌筑马牙槎（若底部采用灰砂砖砌筑，也应视为一个马牙槎凹入咬脚）。
不论马牙槎凹入凸出，同时都要用线坠吊垂直，马牙槎砌体界面应放整砖面，砌块切割面应放在里侧，确保马牙槎美观。
2、钢筋预埋：构造柱的底部钢筋与承台梁一同施工，，在承台梁进行混凝土浇筑时构造柱的钢筋必须绑扎好，构造柱的钢筋在承台及承台梁施工时就一同预埋和绑扎好，待与地圈梁一同在进行混凝土施工。
3、构造柱钢筋安装与砌体拉结筋预埋：构造柱的截面尺寸和配筋应满足设计要求。

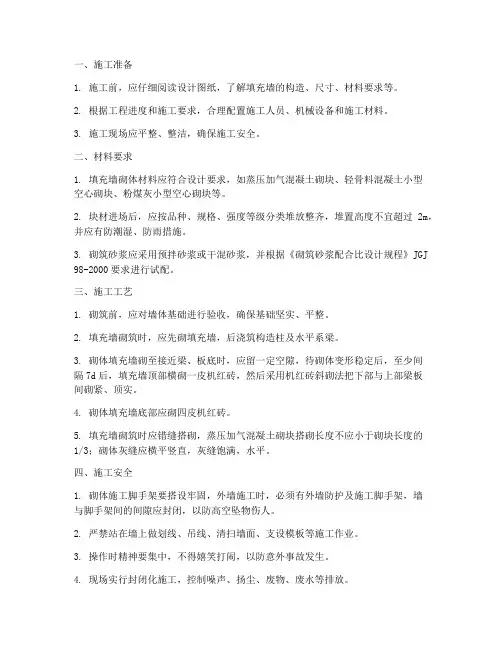

填充墙砌体工程施工要求
一、施工准备1. 施工前，应仔细阅读设计图纸，了解填充墙的构造、尺寸、材料要求等。
2. 根据工程进度和施工要求，合理配置施工人员、机械设备和施工材料。
3. 施工现场应平整、整洁，确保施工安全。
二、材料要求1. 填充墙砌体材料应符合设计要求，如蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块、粉煤灰小型空心砌块等。
2. 块材进场后，应按品种、规格、强度等级分类堆放整齐，堆置高度不宜超过2m，并应有防潮湿、防雨措施。
3. 砌筑砂浆应采用预拌砂浆或干混砂浆，并根据《砌筑砂浆配合比设计规程》JGJ 98-2000要求进行试配。
三、施工工艺1. 砌筑前，应对墙体基础进行验收，确保基础坚实、平整。
2. 填充墙砌筑时，应先砌填充墙，后浇筑构造柱及水平系梁。
3. 砌体填充墙砌至接近梁、板底时，应留一定空隙，待砌体变形稳定后，至少间隔7d后，填充墙顶部横砌一皮机红砖，然后采用机红砖斜砌法把下部与上部梁板间砌紧、顶实。
4. 砌体填充墙底部应砌四皮机红砖。
5. 填充墙砌筑时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3；砌体灰缝应横平竖直，灰缝饱满，水平。
四、施工安全1. 砌体施工脚手架要搭设牢固，外墙施工时，必须有外墙防护及施工脚手架，墙与脚手架间的间隙应封闭，以防高空坠物伤人。
2. 严禁站在墙上做划线、吊线、清扫墙面、支设模板等施工作业。
3. 操作时精神要集中，不得嬉笑打闹，以防意外事故发生。
4. 现场实行封闭化施工，控制噪声、扬尘、废物、废水等排放。
五、质量控制1. 填充墙砌体工程质量控制等级为B级，应严格按照施工规范进行施工。
2. 砌体施工过程中，应加强过程控制，确保施工质量。
3. 施工完成后，应进行质量验收，确保填充墙砌体工程符合设计要求。
总之，填充墙砌体工程施工要求严格，施工过程中要确保施工质量、施工安全和环境保护。
只有严格按照施工规范进行施工，才能确保建筑工程的质量和安全。

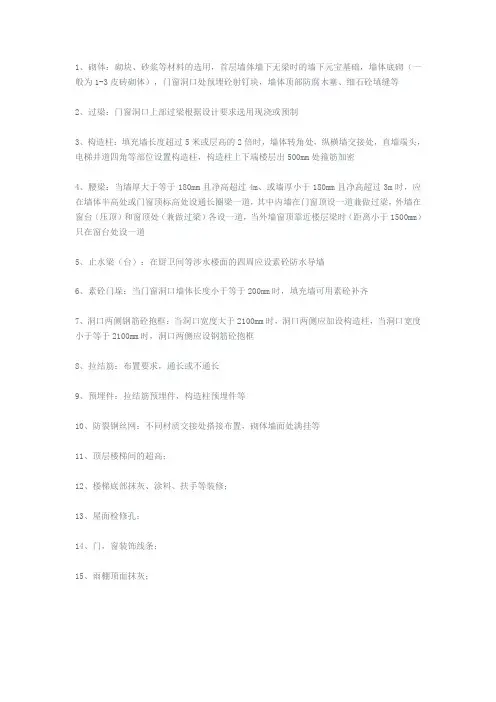

二次结构施工算量要点(砌体、过梁、构造柱、腰梁、止水梁)
二次结构施工算量要点（砌体、过梁、构造柱、腰梁、止水梁）
1、砌体：砌块、砂浆等材料的选用，首层墙体墙下无梁时的墙下元宝基础，墙体底砌（一般为1-3皮砖砌体），门窗洞口处预埋砼射钉块，墙体顶部防腐木塞、细石砼填缝等
2、过梁：门窗洞口上部过梁根据设计要求选用现浇或预制
3、构造柱：填充墙长度超过5米或层高的2倍时，墙体转角处，纵横墙交接处，直墙端头，电梯井道四角等部位设置构造柱，构造柱上下端楼层出500mm处箍筋加密
4、腰梁：当墙厚大于等于180mm且净高超过4m、或墙厚小于180mm且净高超过3m时，应在墙体半高处或门窗顶标高处设通长圈梁一道，其中内墙在门窗顶设一道兼做过梁，外墙在窗台（压顶）和窗顶处（兼做过梁）各设一道，当外墙窗顶靠近楼层梁时（距离小于1500mm）只在窗台处设一道
5、止水梁（台）：在厨卫间等涉水楼面的四周应设素砼防水导墙
6、素砼门垛：当门窗洞口墙体长度小于等于200mm时，填充墙可用素砼补齐
7、洞口两侧钢筋砼抱框：当洞口宽度大于2100mm时，洞口两侧应加设构造柱，当洞口宽度小于等于2100mm时，洞口两侧应设钢筋砼抱框
8、拉结筋：布置要求，通长或不通长
9、预埋件：拉结筋预埋件，构造柱预埋件等
10、防裂钢丝网：不同材质交接处搭接布置，砌体墙面处满挂等
11、顶层楼梯间的超高；
12、楼梯底部抹灰、涂料、扶手等装修；
13、屋面检修孔；
14、门，窗装饰线条；
15、雨棚顶面抹灰；。
砌体结构构造柱及腰梁等施工
其他施工注意问题：
• 墙体砌筑时沿结构柱全高每隔500~600mm设置2Ф6拉结筋，当墙厚大于240mm时，宜 设置3Ф6拉结筋，拉结筋植筋深度为10d，本地区为8度设防，故拉结筋应全长贯通，外 露搭接长度为55d或400且端头带180°弯钩（11G101-1）。
• 墙高超过4m时，墙体半高宜设置与柱连接且全长贯通的钢筋混凝土水 平系梁。
• 上述布置原则适用于一般情况，遇特殊情况时需因地制宜。
填充墙施工要点：
• 构造柱施工：
• 有构造柱的墙体应先进行植筋再进行砌筑， 本工程采用化学植筋，钻孔直径为d+4mm（d 为植筋钢筋直径），植入深度不应小于10d， 外露搭接长度50d。
灰缝：
• 灰缝的作用：均匀传递压力和粘结，增加墙体的整体性。灰缝小了影响粘结，灰缝大 了由于砂浆的干缩影响墙体尺寸和抗压能力。所以在《砌体结构工程施工质量验收规 范》9.3.5中规定蒸压加气混凝土砌块当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝 土砌块砌筑砂浆时，水平灰缝厚度和竖向灰缝宽度不应超过15mm。
填充墙砌体结构
构造柱及腰梁布置原则
• 构造柱布置原则：纵横墙交接处、无约束墙端部、较大洞口（大于 2.1m，当洞口宽度小于2.1m时，设置抱框柱）两侧、填充墙段长度大 于5m或层高的2倍时应在墙中部设置构造柱。墙体顶部为自由端时构 造柱间距不应超过4m。各层构造柱宜上下对齐。
• 构造柱模板顶部应留置漏斗形灌浆口，待构造柱浇筑完成后及时剔除 多余的部分。
• 切锯砌块应采用专用工具，不得用斧子或瓦刀任意砍劈，洞口两侧应选用规格整齐的 砌块砌筑。
• 植筋后植筋胶还没干就进行砌筑
二次结构施工算量要点(砌体、过梁、构造柱、腰梁、止水梁)
1、砌体：砌块、砂浆等材料的选用，首层墙体墙下无梁时的墙下元宝基础，墙体底砌（一般为1-3皮砖砌体），门窗洞口处预埋砼射钉块，墙体顶部防腐木塞、细石砼填缝等
2、过梁：门窗洞口上部过梁根据设计要求选用现浇或预制
3、构造柱：填充墙长度超过5米或层高的2倍时，墙体转角处，纵横墙交接处，直墙端头，电梯井道四角等部位设置构造柱，构造柱上下端楼层出500mm处箍筋加密
4、腰梁：当墙厚大于等于180mm且净高超过4m、或墙厚小于180mm且净高超过3m时，应在墙体半高处或门窗顶标高处设通长圈梁一道，其中内墙在门窗顶设一道兼做过梁，外墙在窗台（压顶）和窗顶处（兼做过梁）各设一道，当外墙窗顶靠近楼层梁时（距离小于1500mm）只在窗台处设一道
5、止水梁（台）：在厨卫间等涉水楼面的四周应设素砼防水导墙
6、素砼门垛：当门窗洞口墙体长度小于等于200mm时，填充墙可用素砼补齐
7、洞口两侧钢筋砼抱框：当洞口宽度大于2100mm时，洞口两侧应加设构造柱，当洞口宽度小于等于2100mm时，洞口两侧应设钢筋砼抱框
8、拉结筋：布置要求，通长或不通长
9、预埋件：拉结筋预埋件，构造柱预埋件等
10、防裂钢丝网：不同材质交接处搭接布置，砌体墙面处满挂等
11、顶层楼梯间的超高；
12、楼梯底部抹灰、涂料、扶手等装修；
13、屋面检修孔；
14、门，窗装饰线条；
15、雨棚顶面抹灰；。
砌筑施工要点——填充墙构造柱、腰梁的施工
砌筑施工要点丨填充墙构造柱、腰梁的施工
（3）浇灌构造柱砼 首先应清除落地灰、砖渣等杂物， 并将模板浇水湿润，先注入与砼配比 相同的50mm厚水泥砂浆，再分段浇灌、 振捣柱身砼。振捣时，严禁振捣器触 碰砖墙。
砌筑施工要点丨填充墙构造柱、腰梁的施工
（4）剔凿喇叭口后的构造柱 砼 构 造 柱 浇 筑 成 型
砼 剔 凿 平 柱 面
拆 模 后 将 喇 叭 口
砌筑施工要点丨填充墙构造柱、腰梁的施工
构造柱施工常见错误
后植筋位置错误 构造柱
纵筋无法搭接
柱头砼不密实 钢筋外露
埋设电器底盒破坏构造柱 构造柱构造柱剔凿破坏
Байду номын сангаас
构造柱施工顺序错误
砌筑施工要点丨填充墙构造柱、腰梁的施工
填充墙水平腰梁
墙高超过4m时，墙体半高宜设置与柱连接且沿 墙全长贯通的钢筋混凝土水平系梁。
砌筑施工要点丨填充墙构造柱、腰梁的施工
在墙体中间或门窗洞口顶部（兼作过梁） 设置一道C20水平连系混凝土带，满足抗震要 求。
水平连系梁
水平连系梁兼 作洞口过梁
墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混 凝土水平系梁。
砌筑施工要点丨填充墙构造柱、腰梁的施工
填充墙构造柱
构造柱应遵循“先砌墙、后浇柱”的程序进行。 施工程序为：植筋→绑扎钢筋→砌墙（留马牙槎）→支模板→浇砼→拆 模。
构 造 柱 植 筋
砌筑施工要点丨填充墙构造柱、腰梁的施工
构造柱与砌块墙连接处的马牙槎，从
填充墙砌体工程质量控制要点
填充墙砌体工程质量控制要点一、填充墙砌体工程质量控制等级为B级，应先砌填充墙，后浇筑构造柱及水平系梁。
二、填充墙所使用材料应有产品合格证、产品性能检测报告和砂浆试块试验报告。
块材、水泥、钢材等应有材料主要性能的进场复检检验报告。
三、块材进入施工现场后应按品种、规格、强度等级分类堆放整齐，堆置高度不宜超过2m，并应有防潮湿、防雨措施。
四、砂浆应按《砌筑砂浆配合比设计规程》JGJ 98-2000要求进行试配，砂浆基本性能检验方法应符合《建筑砂浆基本性能试验方法》JGJ 70-90的规定。
五、砂浆应采用机械搅拌，搅拌时间应按国家现行规范、标准的规定执行。
六、蒸压加气混凝土砌块不应与其他砌块混砌，不同强度等级的同类块体也不得混砌。
1、窗台处和因安装门窗需要，在门窗洞口处两侧填充墙上、中、下部可采用机红砖或混凝土块嵌砌。
2、砌体填充墙砌至接近梁、板底时，应留一定空隙，待砌体变形稳定后并应至少间隔7d后，填充墙顶部横砌一皮机红砖，然后采用机红砖斜砌法把下部与上部梁板间砌紧、顶实。
3、砌体填充墙底部应砌四皮机红砖。
七、填充墙砌筑时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3；砌体灰缝应横平竖直，灰缝饱满，水平灰缝砂浆饱满度不低于80%，竖缝砂浆饱满度不低于80%；蒸压加气混凝土砌块砌体采用水泥砂浆、混合砂浆时，水平灰缝厚度和竖向灰缝宽度不应超过150mm。
八、砌体填充墙砌筑完成后，应让其充分干燥，收缩后再做面层（一般7d以后）。
九、蒸压加气混凝土砌块采用普通砌筑砂浆砌筑时，蒸压加气混凝土砌块的龄期应超过28d，含水量宜小于30%；且在砌筑当天对砌块砌筑面喷水湿润，块体湿润程度宜符合：吸水率较大的蒸压加气混凝土砌块的相对含水率40%—50%。
十、填充墙砌体砌筑，应待承重主体结构检验批验收合格后进行。
填充墙与承重主体结构间的空（缝）隙部位施工，应在填充墙砌筑14d后进行。
十一、拉结钢筋应埋置于砌体灰缝内，伸入墙内长度：抗震设防烈度为8度时应沿墙长贯通；填充墙与承重墙、柱、梁的连接钢筋，当采用化学植筋的连接方式是，应进行实体检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 隔音：因其特有的多孔结构，因而具有一定的吸声能力。 • 保温：因材料内部有大量的气孔和微孔，因而具有良好的保温隔热性能，导热性是粘
土砖的1/5~1/4。 • 抗渗：材料由许多独立的小孔组成，吸水导湿缓慢，同体积吸水至饱和所需时间是粘
• 灰缝有横缝有竖缝，并要求横平竖直，不得有通缝、瞎缝、假缝、透明缝等。横缝砂 浆饱满度≥80%，竖缝应填满砂浆。 1. 通缝：砌筑填充墙时应错峰搭接，混凝土加气块搭砌长度不应小于砌块长度的1/3 ，当小于1/3时就出现了通缝。（2.0.11中规定上下皮块体搭接长度小于规定数值的 竖向灰缝） 2. 假缝:只在砌筑砌体靠近表面处抹有砂浆，内部无砂浆的竖向灰缝，叫假缝。 3. 瞎缝：砌筑时排砖不合理导致最后砌筑的几块砖缝宽达不到最小缝宽8mm，只能 干砌，这样就形成了瞎缝。 4. 透明缝：顾名思义就是由于砂浆不饱满导致墙体透光，多出现在竖缝中。
• 构造柱模板顶部应留置漏斗形灌浆口，待构造柱浇筑完成后及时剔除多余的部分。 • 墙高超过4m时，墙体半高宜设置与柱连接且全长贯通的钢筋混凝土水平系梁。 • 上述布置原则适用于一般情况，遇特殊情况时需因地制宜。
填充墙施工要点：
• 构造柱施工：
• 有构造柱的墙体应先进行植筋再进行砌筑， 本工程采用化学植筋，钻孔直径为d+4mm（d 为植筋钢筋直径），植入深度不应小于10d， 外露搭接长度50d。
灰缝：
• 灰缝的作用：均匀传递压力和粘结，增加墙体的整体性。灰缝小了影响粘结，灰缝大 了由于砂浆的干缩影响墙体尺寸和抗压能力。所以在《砌体结构工程施工质量验收规 范》9.3.5中规定蒸压加气混凝土砌块当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝 土砌块砌筑砂浆时，水平灰缝厚度和竖向灰缝宽度不应超过15mm。
2、分类: 1. 按形状：各种规格砌块或板材 2. 按原料：水泥、石灰、粉煤灰加气砖，
水泥、石灰、砂加气砖，水泥、矿渣、砂 加气砖
3. 按用途：非承重砌块、承重砌块、保 温块、墙板、屋面板
混凝土加气块优点：
• 质轻：孔隙达70%~85%，体积密度一般为500~900KG/M³，是普通粘土砖的1/4，能浮于 水。减轻建筑物自重，大幅降低建筑物的综合造价。
• 切锯砌块应采用专用工具，不得用斧子或瓦刀任意砍劈，洞口两侧应选用规格整齐的 砌块砌筑。
• 植筋后植筋胶还没干就进行砌筑
拉结筋未通 长布置
• 构造柱与墙体连接时墙体应砌成马牙槎，凹 凸尺寸不宜小于60mm，高度不应超过300mm ，马牙槎应先退后进，对称砌筑。
• 构造柱在合模前应在马牙槎边缘粘贴双面胶 带，防止漏浆。（如右图）
• 构造柱浇筑前应清除柱根及马牙槎上的落地 灰等杂物。
• 构造柱模板顶部应留置喇叭口状浇筑口，若 柱过高，则柱中部也应留置，待构造柱浇筑 完成后尽快将突出部分剔除。
（40块）的体积为1.58m³，重量大概为1.2t左右。
构造柱及腰梁布置原则
• 构造柱布置原则：纵横墙交接处、无约束墙端部、较大洞口（大于2.1m，当洞口宽度 小于2.1m时，设置抱框柱）两侧、填充墙段长度大于5m或层高的2倍时应在墙中部设置 构造柱。墙体顶部为自由端时构造柱间距不应超过4m。各层构造柱宜上下对齐。
自拌混凝土：
• 现场采用自拌混凝土，与商品混凝土相 比，自拌混凝土更易出现一些质量问题 。
1. 离析：原因有水灰比过大、级配不良、 、减水剂掺量大、砂率过小、运输过程 中运距远且无搅拌设备、混凝土落差大 、振捣过度。现场也出现过构造柱离析 的问题，补救办法是将离析松动部位的 混凝土剔掉，然后重新支模浇筑，保证 柱子的承载力。
• 填充墙砌筑时应保证错缝搭接，拉结筋不应放在孔洞上，应保证钢筋被砂浆或灌浆包 裹。
• 在厨房、卫生间、浴室等处墙底部宜现浇与填充墙同厚度的混凝土坎台，高度宜为 150~200mm。
• 加气混凝土块采用蒸压加气混凝土砌块砌筑砂浆或普通砌筑砂浆砌筑时，应在砌筑当 天对砌块砌筑面喷水润湿，砌块的相对含水率宜为40%~50%.
通缝
砂浆
• 砂浆分为水泥砂浆、石灰砂浆、水泥石灰混合砂浆。现场用的是混合砂浆，但既不属 于水泥砂浆也不属于混合砂浆
• 1、砂浆用砂不得含有有害物质 2、含泥量：对强度不低于M5的水泥砂浆，含泥量不应超过5%，对强度低于M5的水泥 砂浆，含泥量不应超过10%。（M5：制作一组边长为70.7*70.7*70.7的砂浆试块，标准 养护28天后，测得的平均抗压强度为5MPa。）
填充墙砌体结构
• 1、结构涉及材料 • 2、构造柱腰梁布置原则 • 3、填充墙施工要点
结构涉及主要材料
一、混凝土加气块
1、名字由来：混凝土加气块是以砂、粉煤灰、 含硅尾矿、石灰、水泥等为主要原料，参 加发气剂铝粉，通过配料、搅拌、浇注、 预养、切割、增压、养护等工艺过程制成 的轻质多孔硅酸盐制品。引起发酵后含有 大量均匀而细小的气孔，故名混凝土加气 块。
2. 强度低：原因有水泥等级、水灰比、集 料、龄期、养护温度、湿度等。
其他施工注意问题：
• 墙体砌筑时沿结构柱全高每隔500~600mm设置2Ф6拉结筋，当墙厚大于240mm时，宜 设置3Ф6拉结筋，拉结筋植筋深度为10d，本地区为8度设防，故拉结筋应全长贯通，外 露搭接长度为55d或400且端头带180°弯钩（11G101-1）。
土砖的5倍。 • 抗震：同样的建筑结构，比粘土砖提高两个矿震等级。 • 环保：制造、运输、使用过程无污染，属于绿色环保建材。 • 快捷：具有良好的加工性能，可锯、刨、钻、钉。 • 经济：综合造价比实心粘土砖降低5%以上。 • 现场加气块规格：28*24*60和18*24*60 两种，一块28砖的重量是32.15KG，一料盘28砖
