水利工程特点、难点、重点及监理监控要点

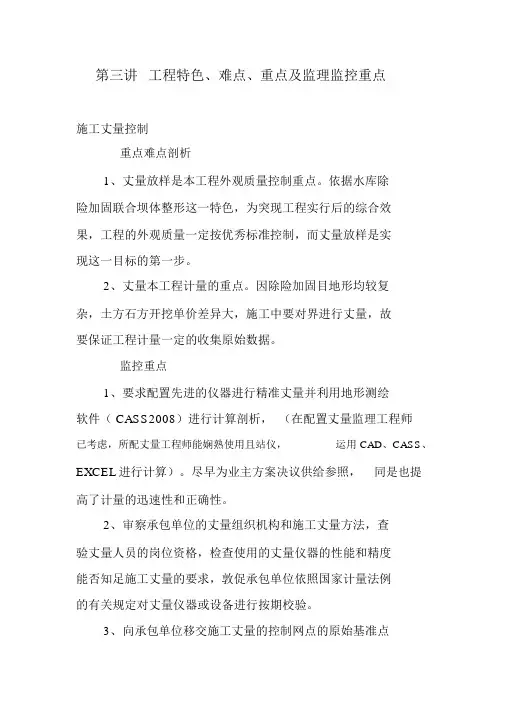

第三讲工程特点、难点、重点及监理监控要点61.1施工测量控制16.1.1重点难点分析1、测量放样是本工程外观质量控制重点。

根据水库除险加固结合坝体整形这一特点，为突现工程实施后的综合效果，工程的外观质量必须按优良标准控制，而测量放样是实现这一目标的第一步。

2、测量本工程计量的重点。

因除险加固目地形均较复杂，土方石方开挖单价差别大，施工中要对界进行测量，故要确保工程计量必须的采集原始数据。

16.1.2监控要点1、要求配置先进的仪器进行精确测量并利用地形测绘软件（CASS2008）进行计算分析，（在配置测量监理工程师已考虑，所配测量工程师能熟练使用且站仪，运用CAD、CASS、EXCEL进行计算）。

尽早为业主方案决策提供参考，同是也提高了计量的快速性和准确性。

2、审查承包单位的测量组织机构和施工测量方法，查验测量人员的岗位资格，检查使用的测量仪器的性能和精度是否满足施工测量的要求，督促承包单位按照国家计量法规的有关规定对测量仪器或设备进行定期校验。

3、向承包单位移交施工测量的控制网点的原始基准点和基准线。

4、如果施工测量控制网由业主提供，监理工程师应在向承包单位移交原始数据后监督承包单位进行复测校核，发现问题及时通报业主进行处理。

5、如果施工控制网由承包单位自行建立，监理工程师应审查并批准单位的控制网的总体布置、施工控制网建立所使用的测量设备和施测方法，通过现场踏勘后确定控制点的位置并监督承包单位进行标点埋设的施工，跟踪检查承包单位的测量，审查其测量资料和平差计算成果。

6、每年的雨季结束后，或洪水过后成测量控制网点进行一次全面的复核测量。

7、复核承包单位对建筑的定位放线资料，在满足要求时予以书面确认。

8跟踪监督承包单位的计量测量，审查确认施工计量测量资料和工程计算成果。

9、跟踪监督承包单位的完工测量，审查其测量成果，并签署确定认意见。

16.2大坝防渗工程16.2.1重点难点分析根据类似工程经验，目前水库除险加固设计中大坝防渗主要采要的方案有坝体冲抓套井回填、高喷灌浆、复合土工膜防渗、砼防渗墙等直接影响大坝的安全与稳定，属重要隐蔽工程，不仅是质量控制的重点与难点，其记录的真实性是投资控制的重点（因未提供设计资料故在此对几种典型方案的控制要点予以介绍）。

16.2.2坝体冲抓套井回填监控要点坝体冲抓套井回填是使坝体形成一道连续封闭并达一定厚的粘土防渗墙，设计要求施工回填土质、土体含水率、回填夯实后土体的干密度、粘土墙体的有效厚度必须符合设计标准，冲抓套井填不仅是质量和投资控制的重点，也是进度控制的重点，其原因是该工序遇雨天时坝体含水增高，井壁易？方、回填土的含水增高回填质量无法保证。

该项工作最好在春节前完成。

监控对策与措施见表16.1坝体冲抓套井回填监控对策16.116.2.3高喷灌浆监控要点监控对策与措施见表16.2坝体高喷灌浆监控对策表16.216.2.4灌浆监控要点坝基帷幕灌浆、隧洞回填灌均是质量控制的重点，且这些项目在非灌溉季节或库区低水位情况下施工最为适宜，这些均作为监理工作的重点，基孔位轴线放样需全数复核，设为平行检测点；基岩与坝体变结面，钻孔终孔点设为待检点；灌浆过程、压水试验过程，抽取芯样过程，设为旁站点；压水试验设为待检点。

坝基帷幕灌浆、隧洞回填灌浆监控措施与对策见表16.3坝基帷幕灌浆、隧洞回填灌浆监制对策表16.316.2.5砼防渗墙监控要点砼防渗墙是在大坝坝体中分段建遭并在遭中浇筑砼形成砼防渗墙的一道防渗方案，其中渗效果具好，但施工过程复杂，控制内容多，其中砼浇筑控制难度更大。

砼防渗墙监控对策表16.416.2.6复合土工膜监控要点1、土工膜的物理的物理特性、力学特性、水力特性在进场时必须通过检测、满足设计要求。

2、采用波浪型松的铺设形式，膜与防渗墙的搭接及折叠满足设计或规范要求，膜的接缝无烫损、无磨皱、并接均匀，焊接搭接宽度不小于10cm，与膜接触的垫层材料满足设计要求。

16.3输水涵管16.3.1重点难点分析输水涵管属穿坝建筑物，无论是加固还是翻修，其施工质量直接影响水库的安全，是质量控制的重点。

16.3.2监控重点1.除涵管本身的砼（含函管预制）质量按砼的控制方法控制，对涵管接缝的细部做法监要进行旁站，确保接缝的止水。

2、涵管周围土方回填应采用人工夯实，其土方填筑（含迎水面培厚）的控制方法如下；通过工艺试验确定土的铺料厚度、碾压篇数。

每层碾压完成后均需抽样检测干密度，合格后方可进入下一填筑层施工。

对土的含水库密度检测，监理及配置了检测设备，可方便的进行平行检测。

16.4开挖16.4.1重点、难点分析本标段开挖包括土方、岩石，边坡开挖，隧洞开挖、开挖前原始地形的测量、开挖后建基面的测量是工程计算的基础和依据，是监理投资控制的重点。

爆破开挖（含洞挖）方案对工程质量、安全、进度、造价的影响较大，且任何一个目标的影响均会对其他目标造成相应影响，如：爆破安全措施不到位造成安全事故后，将可能导致赔偿损失、停工整改或民工阻工，结果导致造价增加，工期滞后。

爆破方案不合理还可能造成边坡失稳、建基面破碎，增加不必要的开挖工程量和砼回填工程量，不仅影响了建基面及边坡的开挖质量，还将引起投资的增加、进度的滞后。

故爆破施工是4大目标监控的重点。

隧洞支护最安全控制的重点16.4.2·进度监控要点1、事前审查挖运方案，其内容包括：运输车辆的台数、每台车辆的日运输能力、临时运输道路的运输能力、不良气候对运输的影响，挖机、装载机与运输车辆的运输能力是否保持平衡，审核钻爆资源的投入是否开挖强度的要求，开挖方法是否正确。

2、事中检查施工强度是否与计划存在偏差，并找出偏差原因，制定纠偏措施。

3、边坡开挖应从上至下，对边坡危岩要及时清理，加强边坡开挖的预测，及时发现隐愚，对可能出现的的滑移体及时支护，防止大的滑坡造成工期滞后，投资增加。

·质量监控要点：1、钻爆方案的审查钻爆施工前，监理人员应认真审查承建单位报逆的爆破计。

一般情况下，每一梯段的爆破开挖应作一次爆计划，特殊部位（如边坡地质缺陷处理和不良块体的爆破开挖，紧邻水平建基面、新浇混凝土区、新灌浆区、新喷锚支护区等部位附近的爆破开挖）必须作爆破设计，重点审查内容包括；施工部位、施工方法、爆破参数、钻孔布置图、装药结构图、起爆分段布置图、施工技术要求和安全措施等。

爆破参数审查的项目见表。

、2、钻爆质量控制①在钻孔施工过程中、监理人员应按审批的爆破设计进行检查。

重点检查内容包括：钻孔机具、孔间排距、孔位、孔向、钻孔角度、梯段爆破钻孔布置。

②装药前，监理人员应对钻孔质量进行检查，检查钻孔内岩粉是否清除，钻孔深度是否满足下述要求：③装药时应检查是否按审批的爆破设计实施，特殊部位（如地质缺陷处理、光面爆破和预裂爆破）的爆破装药过程，监理人员应进行旁站，重点检查单孔药量，分段药量及起爆网络的连接，填（堵）塞和安全防护。

④每一次爆破作业前，要求施工单位事先填写爆破作业申请单，并对其审查确认后方可装药起爆。

7、爆破施工效果的检查和评价①每次爆破作业结束后，现场监理人员在爆后应对爆破作业效果进行检查。

其内容有：②监理人员应对针爆破作业效果检查情况，指示施工单位优化爆破参数。

发现爆破对工质量造成损害的，应指示施工单位及时纠正、处理并向监理机构报告。

③监理人员应对爆破作业效果检查情况做好详细记录。

8、溢洪道建基面的验收溢洪道建基面单元工程验收按《重要隐蔽单元工程（关键部位单元工程）质量等级签证表》程序执行。

验收时施工单位提交开挖后建基面测量成果（施监联合测量）、地质编录等备查资料，溢洪道开挖阶段地质专业监理工程师、水工建筑专业监理工程师必质的施工现场，随时掌握地质变化情况，同时根据设计合同的约定要求设计方派出地质工程师和设代表参加基面验收。

·投资监控要点：1、开挖前必须进行原始地面测量，对土层、砂卵石层，层面开挖完成后要进行界面分界测量，开挖完成后基础验收前进行建基面的测量，因此类测量作为计量依据，故采用联用联合测量方式，使用全站仪，地形成图软件成图并计算工程量，电子文档审核，在建基面测量的同时还应进行地质评价，对于建基面超挖要分析原因，对于施工挖制不到位引起的超挖、含超挖回填砼均不予计量。

2、充分利用开挖料进行回填。

利用开挖块石作浆砌石挡墙或护坡。

即可节约工程造价，又可减少充渣。

·安全监控要点1、审查施工单位提交爆破作业的专项安全措施，包括边坡的开挖方法、洞挖方案、爆破用品的保管、领用制度，爆破安全信号、安全警戒。

2、督促施工单位进行作业前的安全交底。

3、边坡开挖应从上至下，对边坡危岩要及时清理，加强边坡开挖的观测，及时发现隐患，对可能性出现的滑移体及时支护，防止安全事故的发生。

4、隧洞开挖时遇不良地质，应根据具体情况申报支护方案报监理工程师审批。

16.5溢洪道砼16.5.1重点难点分析因溢洪道面层砼均为曲线，表面线型、砼标号、平整度、光洁度对过流和溢流面的使用寿命影响大，且施工难以控制，故溢流面砼浇筑是监理控制的重点和难点。

16.5.2监控要点溢洪道表面线型、砼标号、平整度、光洁度都必须符合设计及规范要求：采取的控制方法是：施工单位提交专项施工方案，监理部在编写实施细则时要专项监控方法，对施工单位面线控制点要进行全数复核，对陡坡段面层砼要求装滑模，对平缓侧段面层可不装膜，但砼必须振实及时原浆压光，为了提高面层砼抗冲刷抗气蚀的指标，面层砼宣专们设计配合比，面层砼浇筑为重点旁站部位，监理部将安排责任感强工作经验丰富的工程师旁站。

砼浇筑后要进行覆盖养护，防止表面龟裂。

表9.5混凝土工程质量监控对策表护坡工程重点难点分析水库除险加固工程实族后，水库的面貌焕然一新，其亮点主要反映在搞起的与灌洪道的外观质量，帮护坡外观质量是监理控制的重点。

监控要点人工削坡控制：1)在测量监理工程和施工单位测量人员的测控下，在坡面上放样桩和样坡，削坡时，施工单位质检人员应全过程监测，测量员则应对削坡后的坡面位置、高程等控制参数进行及时检查，确保坡面平度。

2)当围堰坡面因欠填或存在局部塌陷、跌窝需少量填方时，待监理工程师对基面验收签证后，再用指定的土料分层（松土20cm）回填夯实。

回填应稍高于削高于削坡面，再用人工削整到设计位置。

3）削坡时，如发现流动粉丝细砂层，且地下水比较丰时，施工单位应做好记录，即时报监理工程师核转项目法人或设计单位，联系进行局部换基处理。

4）、削坡弃土一定要运到指定弃土场，严禁向江河中堆弃。

5）、对坡面上设置的脚槽、导滤层、排水沟等基槽，应在削坡时一次挖成。

基槽开挖前应按设计要求放线，并报经监理工程师校验，挖后经自检合格，应及时通知监理工程师组织进行隐蔽工程验收签证。

6）、在施工过程中，施工单位应对工序质量进行“三检”合格后填报工序质量检验合格证，报监理工程师现场检验签证。
