建筑工程施工技术作业
建筑施工技术作业3-4
（第4、5章）一、名词解释1.固定式模板2.组合钢模板3.闪光对焊4.量度差值5.钢筋配料6.混凝土试配强度7.搅拌机出料系数8.搅拌时间9.施工缝10.自然养护11.夹具12.锚具二、填空题1.模板按照施工方法分为、和三类。
2.组合模板的配件包括和两部分。
3.钢筋的塑性指标主要有、。
4.钢筋的强度指标主要有和。
5.对焊后进行通电热处理是为了。
6.钢筋连接的方法主要有、、。
7.钢筋代换的原则主要有和。
8.混凝土搅拌机分为和两类。
9.混凝土水平运输设备有、、等。
10.泵送混凝土设备有、和。
11.混凝土泵按照作用原理分为、、和三种。
12.厚大混凝土浇筑一般有、、和三种方案。
13.施工缝的位置宜留设在结构且的部位。
14.浇筑混凝土时为避免发生现象，混凝土自由下落高度不应超过。
15.混凝土搅拌机的出料系数是指和之比。
16.混凝土搅拌机按工作原理分为和两类。
17.锚具按锚固方式不同分为、、和四类。
18.夹具是预应力筋进行和的工具。
19.锚具是预应力筋进行和在预应力构件上传递的工具。
20.台座是先张法施工进行和预应力筋的结构。
21.二次升温养护的目的。
22.预应力钢丝束应力下料的目的是。
23.孔道留设的方法、、。
24.后张法施工时，进行孔道灌浆是。
三、单项选择题1.模板按（）分类时，分为固定式、拆装式和移动式模板。
A．材料 B.结构类型 C.施工方法 D.施工工艺2.拆装方便、通用性强、周转率高的模板是（）。
A.滑升模板B.组合钢模板C.大模板D.爬升模板3.悬挑长度为1.5m混凝土强度为C30。
当混凝土至少达到( )时，方可拆除底模。
A.10N/㎜2B.15 N/㎜2C.20 N/㎜2D.30 N/㎜ 24.C30现浇混凝土板，跨度6.3m。
当混凝土至少达到（）时，方可拆除底模。
A.10N/㎜2B.15 N/㎜2C.20 N/㎜2D.30 N/㎜25.钢筋弯曲的量度差值是（）。
A.增加1.0dB.减少1.0dC.增加2.0dD.减少2.0d6.闪光对焊主要用于（）。
建设工程施工技术(3篇)
第1篇一、施工准备阶段1. 施工图纸会审：在施工前，组织相关技术人员对施工图纸进行会审，确保施工方案的可行性和准确性。
2. 材料设备准备：根据施工图纸和施工方案，准备所需的各种建筑材料、设备、工具等。
3. 施工现场布置：根据施工方案，合理规划施工现场的布置，包括施工道路、临时设施、材料堆场等。
4. 人员组织：根据施工方案，合理配置施工人员，确保施工人员具备相应的技能和资质。
二、施工实施阶段1. 土方工程：包括土方开挖、运输、填筑等，要求土方工程符合设计要求，确保地基基础稳定。
2. 地基基础工程：包括地基处理、基础施工等，要求地基基础工程满足设计要求，确保结构安全。
3. 结构工程：包括钢筋混凝土结构、钢结构等，要求结构工程符合设计要求，确保结构稳定。
4. 装饰装修工程：包括墙面、地面、门窗等装饰装修，要求装饰装修工程美观、耐用。
5. 安装工程：包括给排水、电气、通风空调等设备安装，要求安装工程符合设计要求，确保设备正常运行。
三、施工管理阶段1. 进度管理：制定合理的施工进度计划，确保工程按期完成。
2. 质量管理：严格执行施工规范和质量标准，确保工程质量。
3. 安全管理：加强施工现场安全管理，确保施工人员生命安全。
4. 成本管理：合理控制施工成本，提高工程效益。
四、施工技术创新1. 绿色施工：采用环保、节能、低碳的施工技术和材料，降低施工过程中的环境污染。
2. 智能化施工：利用信息技术，提高施工效率和质量，实现施工过程的智能化管理。
3. 新材料、新技术应用：推广应用新型建筑材料和施工技术，提高工程质量。
4. 信息化管理：运用信息化手段，实现施工过程的信息化、数字化管理。
总之，建设工程施工技术是确保工程项目顺利进行的关键。
在实际施工过程中，要充分考虑施工条件、设计要求、质量标准等因素，不断创新施工技术，提高工程质量，确保工程项目的顺利完成。
第2篇一、施工技术的重要性1. 保障工程质量：施工技术是确保工程质量的关键因素。
建筑工程施工技术操作细则
施工技术操作细则第一部分土建及室外工程第一条屋面工程1.1.屋面施工做法:A。
上人屋面现浇钢筋砼屋面板→1：2。
5水泥砂浆找坡1％并压平（最薄处20厚）→1.5厚JS防水涂料在山墙四周、屋面管道周围涂刷加强层,宽度250,卷起250；→4厚APP防水卷材（热粘），接缝处用抹刀热抹平→1:3:8陶粒混凝土找坡4%并压平(最薄处20厚）→25厚阻燃挤塑聚苯乙烯板FM250型→40厚C20细石混凝土,内配筋Ø4＠150双向，设分格缝≤3000×3000(钢筋必须断开),缝内嵌PVC防水油膏.B。
不上人屋面现浇钢筋砼屋面板→1：2.5水泥砂浆找坡1％并压平（最薄处20厚）→1。
5厚JS防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度250,卷起250；→3厚APP防水卷材（热粘），接缝处用抹刀热抹平→1：3：8陶粒混凝土找坡4％并压平（最薄处20厚）→25厚阻燃挤塑聚苯乙烯板FM250型→无纺布隔离层→卵石压重。
保温层应在女儿墙根部内侧留置30mm的通长缝隙。
1.2.屋面天沟：现浇钢筋砼屋面板→C15细石混凝土找坡→20厚1：2水泥沙浆掺5%防水剂→APP防水卷材沿女儿墙翻高250→离子反光漆两度。
1.3.各类屋面找平层应均设置间距小于6m、宽度为20mm的分格缝，分格缝均须用防水油膏封堵。
分格缝上应空铺附加200～300宽的油毡，用沥青胶结材料单边点贴覆盖1.4.屋面面层细石混凝土找平层分格缝必须事先嵌填木格条分割，待混凝土终凝前取出。
钢筋应分仓绑扎，置于细石砼中间。
1.5.APP卷材粘贴采取满贴热作法。
卷材短边,长边搭接宽度均为80mm，短边搭接缝应错开.施工前要弹出控制线，严格控制相邻卷材边缝顺直以及搭接宽度一致.施工时卷材应从屋面由西向东方向铺贴，从檐口处向屋脊处铺贴；从水落口处向两边“分水岭”处铺贴。
屋面防水材料及保温材料必须具有出厂合格证和准用证,在使用前应进行检验复试合格后方能使用。

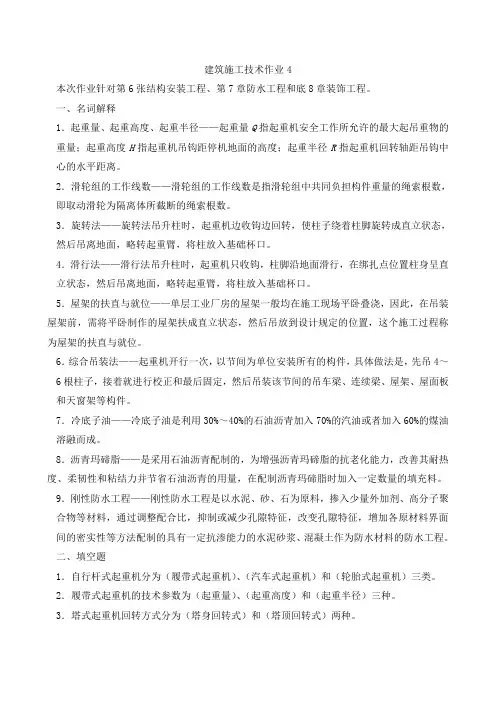

建筑施工技术作业4
建筑施工技术作业4本次作业针对第6张结构安装工程、第7章防水工程和底8章装饰工程。
一、名词解释1．起重量、起重高度、起重半径——起重量Q指起重机安全工作所允许的最大起吊重物的重量；起重高度H指起重机吊钩距停机地面的高度；起重半径R指起重机回转轴距吊钩中心的水平距离。
2．滑轮组的工作线数——滑轮组的工作线数是指滑轮组中共同负担构件重量的绳索根数，即取动滑轮为隔离体所截断的绳索根数。
3．旋转法——旋转法吊升柱时，起重机边收钩边回转，使柱子绕着柱脚旋转成直立状态，然后吊离地面，略转起重臂，将柱放入基础杯口。
4．滑行法——滑行法吊升柱时，起重机只收钩，柱脚沿地面滑行，在绑扎点位置柱身呈直立状态，然后吊离地面，略转起重臂，将柱放入基础杯口。
5．屋架的扶直与就位——单层工业厂房的屋架一般均在施工现场平卧叠浇，因此，在吊装屋架前，需将平卧制作的屋架扶成直立状态，然后吊放到设计规定的位置，这个施工过程称为屋架的扶直与就位。
6．综合吊装法——起重机开行一次，以节间为单位安装所有的构件，具体做法是，先吊4～6根柱子，接着就进行校正和最后固定，然后吊装该节间的吊车梁、连续梁、屋架、屋面板和天窗架等构件。
7．冷底子油——冷底子油是利用30%～40%的石油沥青加入70%的汽油或者加入60%的煤油溶融而成。
8．沥青玛碲脂——是采用石油沥青配制的，为增强沥青玛碲脂的抗老化能力，改善其耐热度、柔韧性和粘结力并节省石油沥青的用量，在配制沥青玛碲脂时加入一定数量的填充料。
9．刚性防水工程——刚性防水工程是以水泥、砂、石为原料，掺入少量外加剂、高分子聚合物等材料，通过调整配合比，抑制或减少孔隙特征，改变孔隙特征，增加各原材料界面间的密实性等方法配制的具有一定抗渗能力的水泥砂浆、混凝土作为防水材料的防水工程。
二、填空题1．自行杆式起重机分为（履带式起重机）、（汽车式起重机）和（轮胎式起重机）三类。
2．履带式起重机的技术参数为（起重量）、（起重高度）和（起重半径）三种。
建筑工程施工技术大全
工程施工技术第一节土方工程施工一、土方工程分类及施工要求常见的土石方工程有：场地平整、基坑（槽）开挖、管沟开挖、路基开挖、人防工程开挖、地坪填土、路基填筑、基坑回填。
（一）土方工程分类与施工特点1、土方工程的分类（1）场地平整（2）基坑（槽）开挖。
5m及其以内的称浅基坑；超过5m的为深基坑（3）基坑（槽）回填（4）路基修筑2、土方工程施工特点（1）面广量大、劳动繁重；（2）施工条件复杂。
（二）土方工程施工要求1、场地平整场地平整的顺序有（1）先平整整个场地，后开挖建筑物基坑（槽）；（2）先开挖建筑物基坑，后平整场地；（3）边平整场地，边开挖基坑基坑开挖前需：确定场地的设计标高、计算挖方和填方工程量、确定场内外土方调配方案，选择施工机械，拟定施工方法与施工进度。
2、土方开挖（1）挖方的边坡坡度。
应根据土的种类、物理力学性质、地质情况、边坡高度及使用期限确定。
（2）对使用较久的土质或易风化岩石边坡，开挖后应喷浆、抹面等保护措施。
（3）土方宜从上至下、分层分段依次开挖，并有一定的坡度，以利于排水。
（4）当土质条件好时，可垂直开挖、不加支撑。
（5）在原有建筑物附近开挖基坑，如开挖深度大于原有建筑物埋深时，应保持一定的距离，以免影响原有基础和挖方边坡的稳定。
L≥（1～2）△HL：原有建筑物基础地面边缘至挖方坡脚的距离；△H：原有建筑基础底面标高与坑底标高之差；1～2：安全距离系数。
地质条件良好，无地下水时取1；地质条件不良，有地下水时取1.5～2。
（6）基坑的土质边坡，在开挖过程和敞露期间注意保护安全。
二、土方工程机械化施工。
（一）推土机施工推土机由拖拉机和推土铲刀组成；按铲刀操作方式分：索式、液压式；走行方式分：履带式、轮胎式。
运距在100m以内的平土或移挖作填时用之，以30—60m为最佳运距；也可卸下铲刀牵引其他无动力机械，如：拖式铲运机、松土机、羊足碾等。
1、推土机的主要作业方式主要有：直铲作业、侧铲作业、斜铲作业；（1）直铲作业。
建筑施工技术作业和答案
土方工程1．填空题1．土方工程的施工往往具有工程量大、劳动繁重、施工条件复杂等特点。
2．土方施工中，按照土的开挖难易程度划分，土可分为松软土、普通土、坚土、砂砾坚土、软石、次坚石、坚石、特坚石八类。
3．土方施工中要考虑土的可松性，是由于土方工程量是以自然状态的体积来计算的，土的可松性用可松性系数来表示。
4．场地平整用三角棱柱体确定初步设计标高的计算公式()432143241zzzznz∑+∑+∑+∑=土方量计算中部分填挖方时的计算公式V锥= ))((63231332HHHHHa++⋅； V楔=[]1233231332))((6HHHHHHHHa++-++。
5．最佳设计平面既能使土方工程量最小又能保证填方量相等，一般可用最小二乘法方法求解。
6．影响土方边坡稳定的因素主要有土质、开挖深度、施工工期、地下水水位、坡顶荷载、气候条件因素。
7．计算水井系统时，水井可分成承压完整井、承压非完整井、无压完整井、无压非完整井；8．一般轻型井点的管路系统包括滤管、井点管、弯联管、总管。
9．填土的压实方法有碾压、夯实、振动压实其中夯实、振动压实适用于非粘性土10．防治流砂的方法有水下挖土法、冻结法、枯水期施工、抢挖法、加设支护结构、井点降水。
11．挖土机根据工作装置可分成正铲、反铲、抓铲、拉铲等类型。
2．是非题：1、动水压力GD的大小与水力坡度i成正比，与地下水渗流路程L成反比。
√2、当动水压力GD大于土的浮重度γw'时，土粒便会产生流砂现象。
×3、井点平面环形布置运用于大面积基坑降水。
如采用U形布置，则井点不封闭的一段应设在基坑的任一短边位置。
×4、集水井的开挖随基坑逐层开挖，并保持低于挖土面1.0~2.0m. ×5、土的渗透系数小于0.1m/d时，应选择喷射轻型井点降水。
×6、计算环状井点管的埋深公式h≥h1+△h+iL中，L为取短边总管长度的二分之一。
√7、群井系统涌水量计算公式中的x0为环状井点系统的假想半径，其适用条件为总管的长边与短边之比不大于3。
重庆大学2020年春季学期课程作业建筑工程施工技术
答案+我名字2020年春季学期课程作业建筑工程施工技术第1次建筑工程施工技术题号一二合计已做/题量0 / 300 / 100 / 40得分/分值0 / 600 / 400 / 100一、单项选择题(共30 题、0 / 60 分)1、某基坑开挖采用井点降水，地面以下7米为第一层不透水层，井点管底部埋设至该不透水层，涌水量计算可采用（）计算公式。
A、无压完整井B、无压非完整井C、承压完整井D、承压非完整井收藏该题2、砖墙砌体的砌筑砂浆宜（）。
A、水泥砂浆B、混合砂浆C、石灰砂浆D、粘土砂浆收藏该题3、以下挡土结构中，无止水作用的是( )A、地下连续墙B、H型钢桩加横挡板C、密排桩间加注浆桩D、深层搅拌水泥土桩挡墙收藏该题4、钢筋混凝土桩采用重叠法预制时，应待下层桩的混凝土至少达到设计强度的( )以后方可制作上层桩。
A、100%B、75%C、50%D、30%收藏该题5、先张法预应力混凝土施工中，张拉力超过1000kN的多根预应力筋同时放张时，宜采用（）方法。
A、逐根剪断B、砂箱放张C、锯割D、氧—乙炔焰熔断收藏该题6、某基坑边坡宽为1m，高为2m，其坡度一般表示为（）。
A、1:0.5B、2:1C、0.5:1D、1:2收藏该题7、对于实心砖砌体宜采用（）砌筑,容易保证灰缝饱满。
A、剂浆法B、刮浆法C、“三一”砌砖法D、满口灰法收藏该题8、以下土料中，可用于填方工程的是( )。
A、含水量为10％的砂土B、含水量为25％的黏土C、含水量为20％的淤泥质土D、含水量为15％的膨胀土收藏该题9、混凝土搅拌时的加料顺序是，在料斗中（）然后一次投入搅拌机中。
A、先装石子，再装水泥，最后装砂B、先装石子，再装砂，最后装水泥C、先装水泥，再加石子，最后装砂D、先装砂，再装石子．最后装水泥收藏该题10、单根粗钢筋作预应力筋时，张拉端锚具应选用（）。
A、JM 12型B、螺丝端杆锚具C、单孔夹片锚具D、帮条锚具收藏该题11、直接埋在构件或结构中不再取出，特别适用于留设曲线孔道方法的是（）。
重庆大学2020年春季学期课程作业建筑工程施工技术
答案+我名字2020年春季学期课程作业建筑工程施工技术第1次建筑工程施工技术题号一二合计已做/题量0 / 300 / 100 / 40得分/分值0 / 600 / 400 / 100一、单项选择题(共30 题、0 / 60 分)1、某基坑开挖采用井点降水，地面以下7米为第一层不透水层，井点管底部埋设至该不透水层，涌水量计算可采用（）计算公式。
A、无压完整井B、无压非完整井C、承压完整井D、承压非完整井收藏该题2、砖墙砌体的砌筑砂浆宜（）。
A、水泥砂浆B、混合砂浆C、石灰砂浆D、粘土砂浆收藏该题3、以下挡土结构中，无止水作用的是( )A、地下连续墙B、H型钢桩加横挡板C、密排桩间加注浆桩D、深层搅拌水泥土桩挡墙收藏该题4、钢筋混凝土桩采用重叠法预制时，应待下层桩的混凝土至少达到设计强度的( )以后方可制作上层桩。
A、100%B、75%C、50%D、30%收藏该题5、先张法预应力混凝土施工中，张拉力超过1000kN的多根预应力筋同时放张时，宜采用（）方法。
A、逐根剪断B、砂箱放张C、锯割D、氧—乙炔焰熔断收藏该题6、某基坑边坡宽为1m，高为2m，其坡度一般表示为（）。
A、1:0.5B、2:1C、0.5:1D、1:2收藏该题7、对于实心砖砌体宜采用（）砌筑,容易保证灰缝饱满。
A、剂浆法B、刮浆法C、“三一”砌砖法D、满口灰法收藏该题8、以下土料中，可用于填方工程的是( )。
A、含水量为10％的砂土B、含水量为25％的黏土C、含水量为20％的淤泥质土D、含水量为15％的膨胀土收藏该题9、混凝土搅拌时的加料顺序是，在料斗中（）然后一次投入搅拌机中。
A、先装石子，再装水泥，最后装砂B、先装石子，再装砂，最后装水泥C、先装水泥，再加石子，最后装砂D、先装砂，再装石子．最后装水泥收藏该题10、单根粗钢筋作预应力筋时，张拉端锚具应选用（）。
A、JM 12型B、螺丝端杆锚具C、单孔夹片锚具D、帮条锚具收藏该题11、直接埋在构件或结构中不再取出，特别适用于留设曲线孔道方法的是（）。
