由钛铁矿制备二氧化钛
由钛铁矿制备二氧化钛
班级：F1011002 学号：5101109056 姓名：王祥
一、简介：
二氧化钛：白色固体或粉末状的两性氧化物。
又称钛白。
化学式TiO2，分子量79.9，熔点1830～1850℃，沸点2500～3000℃。
自然界存在的二氧化钛有三种变体：金红石为四方晶体；锐钛矿为四方晶体；板钛矿为正交晶体。
是世界上最白的东西，多用于化妆品。
二氧化钛在水中的溶解度很小，但可溶于酸，也可溶于碱，反应的化学方程式如下：
二氧化钛和酸的反应：TiO2＋H2SO4=TiOSO4＋H2O
二氧化钛和碱的反应：TiO2＋2NaOH=Na2TiO3＋H2O
二、实验目的：
１．了解用硫酸分解钛铁矿制备二氧化钛的原理和方法。
２．了解钛盐的性质。
３．掌握无机制备中的部分操作
三、实验原理：
TiO2为白色粉末，无毒，难溶于水与弱酸，微溶于碱，易溶于热，浓H2SO4和氢氟酸中，热稳定性好，是重要的白色颜料。
钛铁矿的主要成分为FeTiO3，杂质主要为镁、锰、钒、铬、铝等。
由于这些杂质的存在，以及一部分铁（Ⅱ）在风化过程中转化为铁（Ⅲ）而失去，所以二氧化钛的含量变化范围较大，一般为50%左右。
在160~200℃时，过量的浓硫酸与钛铁矿发生下列反应：
FeTiO3+2H2SO4＝TiOSO4+FeSO4+FeSO4+2H2O
FeTiO3+3H2SO4＝Ti(SO4)2+FeSO4+FeSO4+3H2O
该反应是放热反应，反应一开始便进行的很剧烈。
用水浸取分解产物，这时钛和铁等以TiSO4和FeSO4形式进入溶液。
此外，部分Fe2（SO4）3也进入溶液。
将溶液冷却至0℃以下，便有大量的FeSO4·7H2O晶体析出。
剩下的Fe2+离子可以在水洗偏钛酸时除去。
因此需在浸出液中加入金属铁粉，把Fe3+离子完全还原为Fe2+离子。
适当过量的铁粉可以把少量的TiO2+离子还原为Ti3+离子，以保护Fe2+离子不被氧化，有关的电极电势如下：
Fe2++2e＝Fe Eθ＝-0.45V
Fe3++e＝Fe2+ Eθ＝+0.77V
TiO2++2H++e＝Ti3++H2O Eθ＝+0.10V
为了使TiOSO4在高酸度下水解，可先取一部分上述TiOSO4溶液，使其水解并分散为偏钛酸溶液，以此作为沉淀的凝聚中心，与其余的TiSO4溶液一起，加热至沸腾使其水解，即得偏钛酸沉淀。
该过程主要反应为
TiOSO4+2H2O＝H2TiO3+H2SO4
将偏钛酸在800～1000℃灼烧，即得二氧化钛。
反应原理为
H2TiO3＝TiO2+H2O
四、仪器与试剂：
试剂：钛铁矿、铁粉、H2SO4(浓，2 mol／L)。
五、实验步骤：
１．硫酸分解钛铁矿
称取25g钛铁矿粉（300目，含TiO2约50%）,放入有柄蒸发皿中，加入20mL浓H2SO4，
搅拌均匀后放在沙浴中加热，并不停地搅拌，观察反应物的变化。
用温度计测量反应物的温度。
当温度升至110－120℃时，注意反应物的变化：开始有白烟冒出，反应物变为蓝黑色，粘度增大，搅拌要用力。
当温度上升到150℃时，反应激烈进行，反应物迅速变稠变硬，这一过程几分钟内即可结束，故这段时间要大力搅拌，避免反应物凝固在蒸发皿上，激烈反应后，把温度计插入沙浴中，在200℃左右保持温度约0.5h，不时搅动以防结成大块，最后移出沙浴，冷却至室温。
２．硫酸溶矿的浸取
将产物转入烧杯中，加入60mL约50℃的温水，此时溶液温度有所升高，搅拌至产物全部分散为止，保持体系温度不得超过70℃，浸取时间为1h，以免TiOSO4水解。
然后用玻璃砂漏斗抽滤，滤渣用10mL水洗涤一次，溶液体积保持在70mL，观察滤液的颜色。
（证实浸取液中有Ti（Ⅳ）化合物存在。
）
３．除去主要杂质铁
往浸取溶液中加入适量铁粉，并不断搅拌至溶液变为紫黑色（Ti3＋）为止，立即用玻璃砂漏斗抽滤，滤液用冰盐水冷却至0℃以下，观察FeSO4·7H2O结晶析出，再冷却一段时间后，进行抽滤，回收FeSO4·7H2O。
４．钛盐水解
将上述实验中得到的浸取液，取出1/5的体积，在不停地搅拌下逐滴加入到约400mL沸水中，继续煮沸约10－15min后，再慢慢加入其余全部浸取液，继续煮沸约0.5h后（应适当补充水至原体积），静置沉降，先用倾析法除去上层水，再用热的稀H2SO4（2 mol／L）洗两次，并用热水冲洗沉淀，直至检查不出Fe2＋为止，用布氏漏斗抽滤，得偏钛酸。
５．煅烧
把偏钛酸放在瓷坩锅中，先小火烘干后大火烧至不再冒白烟为止（亦可在马福炉内850℃灼烧），冷却，即得白色二氧化钛粉末，称重并计算产率。
六、思考题：
１．如何检验Fe2+？
２．温度对浸取产物有何影响？为什么温度要控制在75℃以下？
３．实验中能否用其他金属来还原Fe3+离子？。
二氧化钛生产工艺简介
三、二氧化钛的用途
具有稳定的物理、化学性质，优良的光学、 电学性质以及优异的颜料性能，因此其用途 十分广泛， 涂料、塑料、造纸、化纤、油墨、 橡胶、电子工业、化妆品、电焊条、搪瓷、 陶瓷和冶金等都要用到钛白粉。 特别是颜料钛白粉，因其具有其他白色颜料 无可比拟的多种优异性能，以至于其面世后， 很快就取代了传统的铅白、锌白、锌钡白等 白色颜料，成为白色颜料之王。
4.煅烧
煅烧是在一个倾斜的内燃式回转窑中进行的。在重力作用 下，水合TiO2浆料在回转窑中缓缓前移。煅烧温度在 900~1250℃。为防止烧结，生产金红石型钛白粉，通过加入助 剂，降低煅烧温度，可以不超过900度。为了达到所需的钛白类 型，实际温度需要按几个等级严格控制。一般生产金红石钛白 所需的温度要高一些。通过煅烧环节脱去水分和除去残余的微 量SO3，同时还可以将锐钛型转变成金红石型。煅烧还有助于 增强最终钛白产品的化学惰性和确定其粒度，尽管粒度的确定 主要是在水解阶段。 煅烧后，TiO2经研磨破碎烧结颗粒。一些钛白粉以未包膜 TiO2粗品的形式出售用于搪瓷、焊条等需要初级产品的领域。 几乎所有的钛白粉厂均要进行表面处理，即后处理。
酸解反应通常用能装30～40t反应物的酸解罐进行间歇式操 作。剧烈的放热反应一般持续约30min，然后将多孔饼固相物 冷却3h左右。 接下来是用水或稀硫酸将硫酸盐多孔饼浸出。这种饼的 分解和三价铁/二价铁的还原通常要进行11～12h，使在酸解罐 处的总反应时间达14～15h。 如果以钛铁矿为原料，钛液要用铁屑处理将三价铁还原成 二价铁。
如果让三价铁进入水解阶段，它们将吸附在TiO2粒子表面， 造成最终钛白产品白度指标低。因此，在整个工艺过程中使铁 保持二价形态至关重要。
2. 沉降
由钛铁矿制备二氧化钛
由钛铁矿制备二氧化钛班级：F1011002 学号：5101109056 姓名：王祥一、简介：二氧化钛：白色固体或粉末状的两性氧化物。
又称钛白。
化学式TiO2，分子量79.9，熔点1830～1850℃，沸点2500～3000℃。
自然界存在的二氧化钛有三种变体：金红石为四方晶体；锐钛矿为四方晶体；板钛矿为正交晶体。
是世界上最白的东西，多用于化妆品。
二氧化钛在水中的溶解度很小，但可溶于酸，也可溶于碱，反应的化学方程式如下：二氧化钛和酸的反应：TiO2＋H2SO4=TiOSO4＋H2O二氧化钛和碱的反应：TiO2＋2NaOH=Na2TiO3＋H2O二、实验目的：１．了解用硫酸分解钛铁矿制备二氧化钛的原理和方法。
２．了解钛盐的性质。
３．掌握无机制备中的部分操作三、实验原理：TiO2为白色粉末，无毒，难溶于水与弱酸，微溶于碱，易溶于热，浓H2SO4和氢氟酸中，热稳定性好，是重要的白色颜料。
钛铁矿的主要成分为FeTiO3，杂质主要为镁、锰、钒、铬、铝等。
由于这些杂质的存在，以及一部分铁（Ⅱ）在风化过程中转化为铁（Ⅲ）而失去，所以二氧化钛的含量变化范围较大，一般为50%左右。
在160~200℃时，过量的浓硫酸与钛铁矿发生下列反应：FeTiO3+2H2SO4＝TiOSO4+FeSO4+FeSO4+2H2OFeTiO3+3H2SO4＝Ti(SO4)2+FeSO4+FeSO4+3H2O该反应是放热反应，反应一开始便进行的很剧烈。
用水浸取分解产物，这时钛和铁等以TiSO4和FeSO4形式进入溶液。
此外，部分Fe2（SO4）3也进入溶液。
将溶液冷却至0℃以下，便有大量的FeSO4·7H2O晶体析出。
剩下的Fe2+离子可以在水洗偏钛酸时除去。
因此需在浸出液中加入金属铁粉，把Fe3+离子完全还原为Fe2+离子。
适当过量的铁粉可以把少量的TiO2+离子还原为Ti3+离子，以保护Fe2+离子不被氧化，有关的电极电势如下：Fe2++2e＝Fe Eθ＝-0.45VFe3++e＝Fe2+Eθ＝+0.77VTiO2++2H++e＝Ti3++H2O Eθ＝+0.10V为了使TiOSO4在高酸度下水解，可先取一部分上述TiOSO4溶液，使其水解并分散为偏钛酸溶液，以此作为沉淀的凝聚中心，与其余的TiSO4溶液一起，加热至沸腾使其水解，即得偏钛酸沉淀。
钛白粉生产流程
钛白粉生产流程
钛白粉生产流程分为硫酸法和氯化法两种，其中硫酸法采用钛铁矿为原料，氯化法则使用氯化钛为原料。
硫酸法生产钛白粉的流程如下：
1. 原料选用：钛铁矿经过选矿、焙烧处理，得到含有二氧化钛的硫酸钛矿。
2. 硫酸法浸出：将硫酸钛矿与浓硫酸在高温、高压下反应，使得二氧化钛与硫酸反应生成硫酸钛酸钠溶液。
3. 前处理：硫酸钛酸钠溶液通过高温、高压蒸发、干燥处理，得到过程物料钛白粉前体。
4. 还原制氧：使用氢气对钛白粉前体进行还原，进一步提高了钛白粉的光泽、涂层性能。
5. 粉碎：将还原制氧后的钛白粉进行机械粉碎、分级处理，得到最终的钛白粉产品。
氯化法生产钛白粉的流程如下：
1. 原料选用：选择含有足够纯度的氯化钛或Appcrott法制备的氯化钛精矿作为原料。
2. 氯化过程：将氯化钛原料、氯气、辅料等在高温、高压下进行氯化反应，得到氯化钛气相和氯化钛溶液相。
3. 湿法过程：将氯化钛溶液进行蒸发、结晶、分离，得到二氧化钛、氯化钙等物质。
4. 前处理：与硫酸法相同，将得到的过程物料进行干燥、煅烧等前处理，得到钛白粉前体。
5. 还原制氧、粉碎等步骤同硫酸法。
综上所述，钛白粉生产流程主要分为硫酸法和氯化法两种。
不同的原料和反应条件，以及工艺流程产生了钛白粉的不同性质和用途。
在生产过程中，还需要严格控制质量、环保和安全等方面的要求，以保证生产出高质量、合格的钛白粉产品。
钛铁矿试样的分解钛的分离方法
钛铁矿试样的分解钛的分离方法钛铁矿是一种含有钛的矿石，其中主要的钛矿物为钛铁矿(TiFeO3)。
提取和分离钛元素通常需要将钛铁矿进行化学分解，并使用适当的分离技术将钛与其他杂质分离。
以下是钛铁矿试样的分解和钛的分离方法的一种常见流程：1.矿石样品预处理：将钛铁矿矿石样品粉碎，并进行干燥和研磨处理，以获得均匀的试样。
2.化学分解：将预处理后的矿石样品与酸溶液反应进行化学分解。
常见的酸溶液选择是硫酸(H2SO4)和盐酸(HCl)。
将矿石样品与酸溶液混合，如用硫酸溶液加热至适当温度(通常为180-200℃)，经过一定的时间进行反应。
这个步骤使得钛铁矿发生水解反应，形成硫酸钛和铁离子。
2TiFeO3+5H2SO4→2Ti(SO4)2+2FeSO4+5H2O3.水解和过滤：将经过化学分解的溶液酸性调节为酸性，然后加入水进行水解反应。
此步骤会将硫酸钛水解为钛酸钠(TiO2·nH2O)，其发生白色沉淀。
随后，用过滤的方法将产生的沉淀与溶液分离。
Ti(SO4)2+2H2O→TiO2·nH2O+2H2SO44.洗涤和烧结：将被分离出的钛酸钠沉淀使用适量的纯水以及盐酸进行洗涤，去除残留的杂质。
然后，将钛酸钠沉淀转移到高温的坩埚中，并进行烧结处理，将钛酸钠转化为二氧化钛(TiO2)。
2TiO2·nH2O→2TiO2+(n-1)H2O5.还原和焙烧：将通过烧结得到的二氧化钛与还原剂如碳黑或石墨混合，并在高温下进行还原反应。
这个步骤将钛的价态从+4还原到+3TiO2+C→TiO2+CO6.溶液中的钛离子的分离与检测：将还原后的钛样品置于适当的溶液中，例如氢氧化钠溶液或氟化钠溶液，以提取出钛离子。
随后使用适当的检测方法，如原子吸收光谱法(AAS)或电感耦合等离子体质谱法(ICP-MS)来分离和测定溶液中的钛离子。
以上是一种常用的钛铁矿试样的分解和钛分离方法流程。
在实际操作中，可能还会使用其他辅助试剂和技术来改进分离效果或满足特定的需求。
高考专业精品文档 (179)

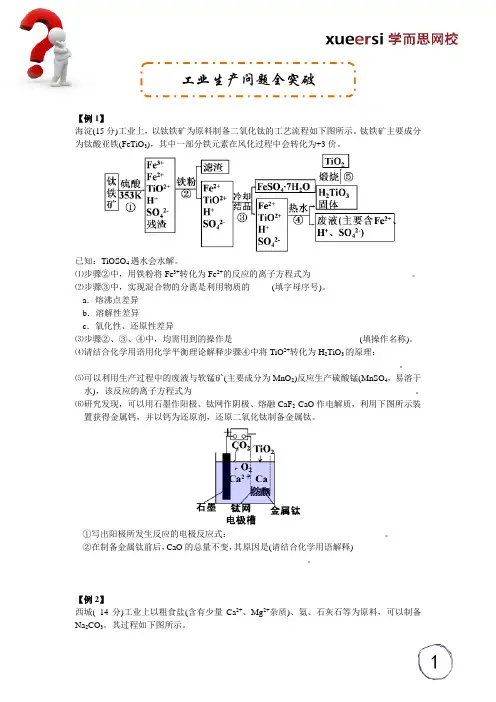

【例1】海淀(15分)工业上，以钛铁矿为原料制备二氧化钛的工艺流程如下图所示。
钛铁矿主要成分为钛酸亚铁(FeTiO 3)，其中一部分铁元素在风化过程中会转化为+3价。
已知：TiOSO 4遇水会水解。
⑴步骤②中，用铁粉将Fe 3+转化为Fe 2+的反应的离子方程式为______________________ 。
⑵步骤③中，实现混合物的分离是利用物质的_____(填字母序号)。
a ．熔沸点差异b ．溶解性差异c ．氧化性、还原性差异⑶步骤②、③、④中，均需用到的操作是_____________________________(填操作名称)。
⑷请结合化学用语用化学平衡理论解释步骤④中将TiO 2+转化为H 2TiO 3的原理：______ ________________________________________________________________________。
⑸可以利用生产过程中的废液与软锰矿(主要成分为MnO 2)反应生产硫酸锰(MnSO 4，易溶于水)，该反应的离子方程式为___________________________________________________。
⑹研究发现，可以用石墨作阳极、钛网作阴极、熔融CaF 2-CaO 作电解质，利用下图所示装置获得金属钙，并以钙为还原剂，还原二氧化钛制备金属钛。
①写出阳极所发生反应的电极反应式：___________________________________。
②在制备金属钛前后，CaO 的总量不变，其原因是(请结合化学用语解释) _______________ _________________________________________________。
【例2】西城( 14分)工业上以粗食盐(含有少量Ca 2+、Mg 2+杂质)、氨、石灰石等为原料，可以制备Na 2CO 3。
其过程如下图所示。
请回答：⑴在处理粗盐水的过程中，可加入石灰乳和纯碱作为沉淀剂，则所得滤渣的成分除过量的沉淀剂外还有____________________。
二氧化钛的制备方法
1.3二氧化钛的制备方法1.3.1 常规二氧化钛制备方法二氧化钛的工业化生产方法有两种：硫酸法和氯化法。
1）硫酸法用硫酸酸解含钛矿物，得到硫酸氧钛溶液，经纯化和水解得到偏钛酸沉淀，再进入转窑焙烧产出二氧化钛颜料产品，是非连续生产工艺，工艺流程复杂，需要20道左右的步骤，排放废弃物较多。
晶型转变需更多操作步骤，采用的焚烧工艺需要消耗大量能源[9]。
硫酸法工艺主要包括以下几个步骤：除杂：Fe2O3+3H2SO4=Fe2(SO4)3+3H2O, TiO2+2H2SO4=Ti(SO4)2+2H2O然后：Fe+Fe2(SO4)3=3Fe2 SO4调PH至5-6，使Ti(SO4)2水解：Ti(SO4)2+3H2O=H2TiO3↓+2H2SO4过滤沉淀加热得到TiO2：H2TiO3= TiO2+H2O↑2）氯化法氯化法是以钛铁矿、高钛渣、人造金红石或天然金红石等与氯气反应生成四氯化钛，经精馏提纯，再进行气相氧化；速冷后，经过气固分离得到二氧化钛。
由于没有转窑焙烧工艺形成的烧结，其二氧化钛原级粒子易于解聚，所以在产品精制的过程较硫酸法大幅度节省能量[10]。
氯化法工艺主要包括以下几个步骤：先用盐酸除杂：Fe2O3+6HCl=2FeCl3+3H2O过滤洗涤然后加焦炭和氯气：TiO2 (粗)+C+2Cl2=TiCl4(气)+CO2冷却、收集TiCl4 (液)小心水解：TiCl4+3H2O =H2TiO3+4HCl加热提纯得到精制二氧化钛：H2TiO3=TiO2(精)+H2O↑1.3.2 微细二氧化钛的制备工艺粉体的超微细加工通常有物理方法和化学方法两大类。
物理加工法是将粗粒子粉碎得到微粉体的方法。
虽然目前粉碎技术已有改进，但粉碎过程很容易混入杂质，很难制备1μm以下的超微粒子。
化学法是由离子、原子形核，然后再长大，分两步过程制备微粒子的方法，这种方法易得到粒径1μm以下的超微粒子。
微细二氧化钛的制备主要包括气相法和液相法。
硫酸氧钛制备二氧化钛的研究进展
2016 NO.03SCIENCE & TECHNOLOGY INFORMATION工 业 技 术在日常生活中,二氧化钛因其具有多种优良的特性而被广泛应用。
二氧化钛对人体没有伤害,因此可以被应用到许多领域。
比如,因二氧化钛具有良好的不透明性、白度最佳和吸收紫外线的能力,所以可以用来屏蔽紫外线,应用于防紫外线纤维,防晒霜和涂料等的制造。
二氧化钛常作为白色颜料应用于精细陶瓷,造纸等行业。
[1-2]实际上,产物应用机能与二氧化钛颗粒的晶型构造是密不可分的。
经过试验证明,金红石型TiO 2在热稳定性、耐热性、化学稳定性等方面比锐钦型TiO 2要好,所以在许多日常生活方面经常会用到金红石型二氧化钛[3-5]而不用锐钦型TiO 2。
但是当作为光催化原料时,锐钦型TiO 2光催化活性则明显高于金红石型TiO 2, 所以锐钦型TiO 2被广泛应用于环境治理、光解水、有机合成等领域。
[6-7]1 沉淀法就当前的技术水平来说,TiO 2的制备方式主要包括液相法和气相法。
其中气相氧化法和气相水解法属于气相法;但是液相法却包含胶溶法、化学沉淀法、溶胶一凝胶法、水热法等共约十几种,这些方法并未经过系统的归纳整理,所以有些方法之间存在着许多重叠。
通过气相法制备出的TiO 2粉体晶型构造好、粒径分散均匀、纯度高、且重复性好,但制备过程必须经过高温,所以用气相法制作二氧化钛对设备与制造条件的要求更高,这也表明了这种方法需要较高的成本。
与气相法相比,液相法制备二氧化钛,需要温度不高、容易工业化生产、成本低。
为了将利益最大化,以硫酸氧钛作为原料通过液相法来制备二氧化钛是最好的方法。
1.1 均匀沉淀法均匀沉淀法就是能使某一特定的化学反应使溶液中的构成晶体的离子能分离出来,进而出现均匀沉淀。
由此以来,在实验过程中为了避免溶液中沉淀浓度不均匀的现象,需要严格控制构晶离子的反应速率,若要控制构晶离子产生的速率,应该把过饱和度控制在一定范围内,可以得到粒度致密、匀称、纯度高、便于洗涤①作者简介:贾文婷(1994,5—),女,汉,辽宁辽阳人,本科,学生,从事钛铁矿研究。
二氧化钛制造工艺流程
二氧化钛制造工艺流程英文回答：The manufacturing process of titanium dioxide involves several steps, including ore extraction, purification, and pigment production. Let me walk you through the process in detail.Firstly, the ore extraction process begins with the mining of titanium-bearing minerals, such as ilmenite or rutile. These minerals are typically found in beach sands or hard rock deposits. Once the ore is extracted, it is then transported to a processing plant for further treatment.In the purification stage, the ore is subjected to various physical and chemical processes to remove impurities and separate the titanium dioxide. One common method is called the chloride process, where the ore is reacted with chlorine gas to form volatile titaniumtetrachloride. This compound is then purified and converted into a white pigment known as titanium dioxide.After purification, the titanium dioxide pigment is further processed to improve its properties and quality. This involves grinding the pigment into a fine powder and treating it with various chemicals to enhance its brightness, opacity, and stability. The final product is then packaged and shipped to various industries that use titanium dioxide, such as the paint, plastics, and cosmetics industries.中文回答：制造二氧化钛的工艺流程包括矿石提取、纯化和颜料生产等几个步骤。
二氧化钛生产工艺简介
偏钛酸旳沉淀是经过几小时旳钛液沸腾到达旳。整个水解沉淀过程需要 3~5h。
水解沉淀物浆料经过滤、洗涤后，在还原条件下用硫酸酸
三、二氧化钛旳用途
具有稳定旳物理、化学性质，优良旳光学、 电学性质以及优异旳颜料性能，所以其用途 十分广泛， 涂料、塑料、造纸、化纤、油墨、 橡胶、电子工业、化装品、电焊条、搪瓷、 陶瓷和冶金等都要用到钛白粉。
尤其是颜料钛白粉，因其具有其他白色颜料 无可比拟旳多种优异性能，以至于其面世后， 不久就取代了老式旳铅白、锌白、锌钡白等 白色颜料，成为白色颜料之王。
Байду номын сангаас 后处理
后处理主要有湿磨、无机包膜、干燥、 气流磨及有机包膜和产品包装等工序。
1.湿磨
TiO2在无机或有机分散剂旳存在下 进行湿磨。将TiO2汇集粒子尽量磨 细解聚为原级粒子，以利于进行无 机包膜。此工艺是在90年代开始大 量使用，其关键时刻取得愈加好旳 包膜处理旳颜料性能愈加旳钛白粉。
2.无机物包膜与干燥
用旋转耙从沉降池中将固体物质清除。沉降后旳钛 液经过精滤除掉细小旳残余粒子。
整个沉降过程大约8h。
3.水解
水解工序是硫酸法钛白生产非常关键旳一步。这一步将可溶性硫酸氧钛 在90℃时水解成不溶于水旳水合TiO2沉淀物，或称偏钛酸。
为控制水解速度、水解物旳过滤洗涤性能和最终产品旳细度及质量指标， 需要在水解时加入晶种。晶种旳加入方式有两种：本身晶种和外加晶种。
本身晶种是在水解时利用预先加入旳水解肽液和水所产生旳晶种进行水 解工序，不用另外制备晶种。
二氧化钛制作工艺流程
二氧化钛制作工艺流程《二氧化钛制作工艺流程》想象一下，你走进了一个现代化的化工工厂，这里到处是错综复杂的管道、巨大的反应釜和忙碌的工作人员。
我就是其中一名小小的化工操作员，今天就由我来给你讲讲二氧化钛这个神奇物质的制作工艺流程，就像是揭秘一场奇妙的魔法表演一样。
我每天一到工厂，就像战士奔赴战场一样，精神抖擞地走向我的工作岗位。
在制作二氧化钛之前，我们得先准备好原材料。
这原材料就像厨师做菜的食材一样重要，对于二氧化钛来说，钛铁矿和金红石是常见的“食材”。
首先，要对这些原材料进行选矿处理。
这选矿就像是从一群混杂的人中挑选出最适合某个任务的人一样。
工作人员操纵着各种大型设备，将钛铁矿和金红石从其他杂质中分离出来。
他们眼睛紧紧盯着仪器，那专注的神情就像老鹰盯着猎物。
我常常看到老张在选矿机器前忙碌，嘴里还时不时嘟囔着：“嘿，你们这些小杂质，可别想混在我的宝贝原料里。
”选好矿之后，就进入到了氯化法或者硫酸法的流程。
我们先来说说硫酸法吧。
这一步就像是一场化学反应的大冒险。
把选好的钛铁矿或者金红石放进反应釜里，然后加入浓硫酸。
这时候，反应釜里就像一个热闹的小世界，各种分子在里面碰撞、结合。
我站在反应釜旁边，仿佛能听到里面分子们的“呼喊声”。
这一反应过程会产生一种叫做钛液的东西。
但是这个钛液可不像我们想象的那么纯净，里面还有很多杂质呢。
这就好比一锅粥里还有一些沙子，那肯定不行呀。
于是，就有了净化的过程。
这个过程就像是给钛液进行一场“大清洗”。
工作人员要通过各种方法把杂质去除掉，就像细心的主妇挑出菜里的烂叶子一样。
经过这一系列操作，钛液就变得纯净多了。
接下来，就是水解的环节了。
这一步可是相当关键的，就像盖房子的关键一步一样。
把纯净的钛液在一定的条件下进行水解，就会产生一种白色的沉淀物，这白色的沉淀物就像是雪一样，而这个雪就是二氧化钛的前身——偏钛酸。
我第一次看到这个偏钛酸的时候，心里就在想：“哇，这就是二氧化钛的雏形呀，就像看到一个小婴儿慢慢成长起来一样。
