机房新风系统设计方案参考

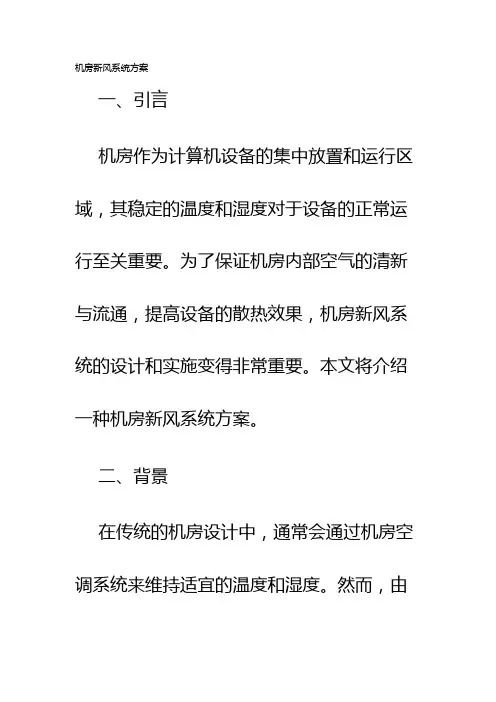

机房新风系统方案
机房新风系统方案一、引言机房作为计算机设备的集中放置和运行区域，其稳定的温度和湿度对于设备的正常运行至关重要。
为了保证机房内部空气的清新与流通，提高设备的散热效果，机房新风系统的设计和实施变得非常重要。
本文将介绍一种机房新风系统方案。
二、背景在传统的机房设计中，通常会通过机房空调系统来维持适宜的温度和湿度。
然而，由于机房内的设备密度越来越高，热量的产生也越来越大，单独依靠空调系统已经无法满足需求。
此外，机房内的空气污染物也会随着设备的运行而不断积累，对设备的寿命和运行效果产生负面影响。
因此，引入机房新风系统来增加新鲜空气的供应和空气的循环变得必要。
三、机房新风系统的设计要点1. 空气过滤机房新风系统的首要任务是过滤空气中的灰尘、细菌和其他污染物，以保证机房内的空气质量。
因此，在设计新风系统时，需要考虑使用高效过滤器来过滤空气中的颗粒物和微生物。
2. 新风量计算根据机房内的设备密度、热量产生和人员活动情况等因素，合理计算出机房所需的新风量。
科学合理的新风量可以有效保持机房内的温湿度，减少设备故障的发生。
3. 空气流通机房新风系统应该能够将新风均匀地分布到整个机房中，以实现空气流通。
通过合理设置进风口和出风口、利用风机进行空气强制循环，可以确保机房内的空气流通畅通。
4. 节能设计在机房新风系统的设计过程中，节能也是一个重要的考虑因素。
可以采用定时控制、温度控制、湿度控制等方式来合理使用新风系统，减少能源的消耗。
四、机房新风系统方案实施步骤1. 确定需求和目标首先，需要明确机房新风系统的需求和目标。
根据机房的实际情况，确定机房内的设备密度、所需的新风量、空气质量指标等。
2. 设计方案根据实际需求，设计机房新风系统方案。
考虑到机房内部的布局和空间限制，确定进风口和出风口的位置，并选择合适的风机和过滤器。
3. 材料采购和安装根据设计方案，采购所需的材料和设备。
在安装过程中，需要遵循相关的施工规范和安全注意事项，确保安装质量。
机房新风系统设计方案(四)
机房新风系统设计方案一、实施背景随着信息技术的快速发展，机房作为数据存储和处理的核心场所，其运行稳定性和安全性对整个企业的运营至关重要。
机房内部设备产生大量的热量和湿度，如果不及时处理，会导致设备故障和性能下降。
为了保障机房的正常运行，提高设备的使用寿命和稳定性，需要设计一套新风系统来解决机房内部的温度和湿度问题。
二、工作原理新风系统通过引入新鲜空气，将机房内部的热量和湿度排出，从而保持机房内的温度和湿度在一个合适的范围内。
系统由新风机、风管、过滤器、空调设备等组成。
新风机将新鲜空气吸入系统，经过过滤器过滤后，通过风管输送到机房内部。
同时，系统会将机房内部的热量和湿度排出，保持机房内部的环境稳定。
三、实施计划步骤1.需求分析：了解机房的实际需求，包括温度和湿度的要求，以及机房的面积和设备数量等。
2.设计方案：根据需求分析结果，设计合适的新风系统方案，包括新风机的选择、风管的布置、过滤器的选型等。
3.设备采购：根据设计方案，采购所需的新风机、风管、过滤器、空调设备等。
4.安装调试：将新风系统的各个组件进行安装和调试，确保系统正常运行。
5.运行监测：对新风系统进行运行监测，包括温度和湿度的监测，以及系统的运行状态监测。
6.维护管理：定期对新风系统进行维护和管理，包括清洁过滤器、检查风管是否有损坏等。
四、适用范围该新风系统适用于各种规模的机房，包括企业机房、数据中心、服务器机房等。
根据实际需求，可以进行相应的调整和改进。
五、创新要点1.新风系统采用高效过滤器，可以有效过滤空气中的颗粒物和污染物，提供洁净的新鲜空气。
2.新风系统采用智能控制技术，可以根据机房的实际情况进行自动调节，提高系统的运行效率。
3.新风系统采用节能设计，通过合理的风管布局和空调设备的选择，减少能源消耗，降低运行成本。
六、预期效果1.提供稳定的温度和湿度环境，保障机房设备的正常运行。
2.提高设备的使用寿命和稳定性，减少故障发生的概率。
机房新风系统设计方案(五)
机房新风系统设计方案实施背景：随着信息技术的发展和应用的广泛，机房作为存放和运行计算机设备的场所，承担着重要的任务。
然而，由于机房内设备密集、运行热量大，导致温度过高，空气质量下降，进而影响设备的稳定运行和寿命。
因此，机房新风系统的设计成为必要的解决方案。
工作原理：机房新风系统的工作原理是通过引入新鲜空气，将室内的热量、湿度和有害物质排出，从而实现机房内空气的循环更新。
具体而言，该系统通过风机将新鲜空气从室外引入机房，经过初级过滤器过滤后，进入空气处理设备进行加热、加湿或降温、除湿处理，然后通过送风管道将处理后的空气送入机房。
同时，机房内的废气通过排风管道排出机房，经过高效过滤器净化后排入室外。
实施计划步骤：1.需求分析：根据机房的实际情况和空气质量要求，确定新风系统的设计参数和技术指标。
2.系统设计：设计新风系统的整体方案，包括系统布局、设备选型、管道布置等。
3.设备采购：根据设计方案，选购适合的新风系统设备，并进行安装调试。
4.系统安装：根据设计方案和设备要求，进行新风系统的安装，括风机、过滤器、空气处理设备等的安装。
5.系统调试：对新风系统进行调试，确保其正常运行和达到设计要求。
6.运行维护：定期对新风系统进行维护和保养，保证系统的长期稳定运行。
适用范围：机房新风系统适用于各类机房，包括数据中心、服务器机房、通信机房等。
特别是在设备密集、热量大、空气质量要求较高的环境下，机房新风系统能够有效改善机房内的空气质量，保障设备的正常运行。
创新要点：1.采用高效过滤器：新风系统中使用高效过滤器，能够有效过滤空气中的颗粒物和有害物质，提高空气质量。
2.空气处理设备的优化设计：通过对空气处理设备的优化设计，能够实现对空气的加热、加湿或降温、除湿等处理，进一步提高空气质量。
3.智能控制系统的应用：通过智能控制系统，能够实现对新风系统的自动控制和调节，提高系统的运行效率和能耗控制。
预期效果：1.改善空气质量：新风系统能够有效去除机房内的有害物质和颗粒物，提供清新的空气，改善室内环境。
机房新风设计方案
机房新风设计方案
机房的新风设计方案主要是为了保证机房内的空气质量，提供良好的工作环境，保障设备的正常运行。
以下是一份机房新风设计方案：
首先，机房新风系统应采用全新风方式，即使用自动调节的全热交换器，并配备灵活的新风量控制装置。
可以通过控制面板设定合适的新风量，根据机房人员的实际使用情况不断调节，确保室内空气质量的健康指标。
其次，机房新风系统应该具备一定的净化功能，可以有效过滤室外空气中的灰尘、颗粒物和化学污染物。
可以选用高效过滤器，过滤器的等级应为F7以上，能够滤除较小的颗粒物和微生物，保证室内空气的清洁度。
再次，为了保持机房内的适宜温湿度，机房新风系统应该具备一定的调节功能。
可以采用温湿度传感器，通过感应机房内温湿度的变化，自动调节新风的温湿度，使之保持在适宜的范围内。
此外，机房新风系统应注意与其他系统的协同配合。
要与机房的空调系统相结合，确保新风进入机房后能够与原有的空调系统充分混合。
同时，还要与机房的火灾报警系统、消防系统等相连接，能够自动切断外部供给的新风，确保机房内部空气的安全。
最后，机房新风设计还应充分考虑能源的节约和环保。
可以选
用高效节能的风机，减少系统的能耗。
另外，可以结合太阳能、地热能等可再生能源，将其应用于机房新风系统中，降低对传统能源的依赖，从而减少对环境的污染。
综上所述，机房新风设计方案需要全新风方式、净化功能和温湿度调节功能的结合，同时考虑与其他系统的协同配合，节能环保等因素。
只有这样才能有效地改善机房内的空气质量，提供一个良好的工作环境，保障机房设备的正常运行。
机房新排风工程设计方案
机房新排风工程设计方案一、项目背景随着科技的不断发展，数据中心机房的数量和规模不断扩大，机房内设备密度越来越高，因此，机房内的空气质量对设备运行稳定性和人员健康至关重要。
为了保证机房内空气质量，降低设备故障率，提高人员工作效率，本项目将设计一套机房新排风工程。
二、设计目标1. 确保机房内空气质量达到国家相关标准要求。
2. 降低机房内温度，提高人员舒适度。
3. 减少机房内噪音，保证设备正常运行。
4. 提高能源利用效率，降低运行成本。
三、设计原则1. 符合国家相关法律法规和标准要求。
2. 充分考虑机房内设备负荷、人员密度及新风需求。
3. 系统设计应具有可靠性和稳定性，确保长期安全运行。
4. 节能环保，提高能源利用效率。
5. 易于维护和管理。
四、设计方案1. 排风系统（1）排风方式：采用全热交换新风系统，实现热量的回收，降低能耗。
（2）排风量：根据机房内设备负荷、人员密度及新风需求计算确定。
（3）排风设备：选用高效低噪音的排风风机，合理布局，降低机房内噪音。
2. 新风系统（1）新风来源：室外空气。
（2）新风处理：新风经过过滤、除湿、加热等处理，保证机房内空气质量。
（3）新风量：根据机房内设备负荷、人员密度及新风需求计算确定。
3. 温度控制（1）采用智能温度控制系统，实时监测机房内温度，自动调节新风量和排风量。
（2）设置合理的温度设定值，保证人员舒适度和设备运行稳定性。
4. 噪音控制（1）选用低噪音的排风风机和新风处理设备。
（2）合理布局设备，采用隔音材料降低噪音。
5. 节能措施（1）采用全热交换新风系统，实现热量回收，降低能耗。
（2）智能控制系统，根据机房内负荷变化自动调节新风量和排风量，提高能源利用效率。
五、施工及验收1. 施工过程中，应严格按照设计方案和施工图纸进行。
2. 施工完毕后，进行系统调试，确保系统正常运行，达到设计目标。
3. 验收合格后，交付使用。
六、后期维护与管理1. 定期对排风系统进行清洁、保养，确保系统正常运行。

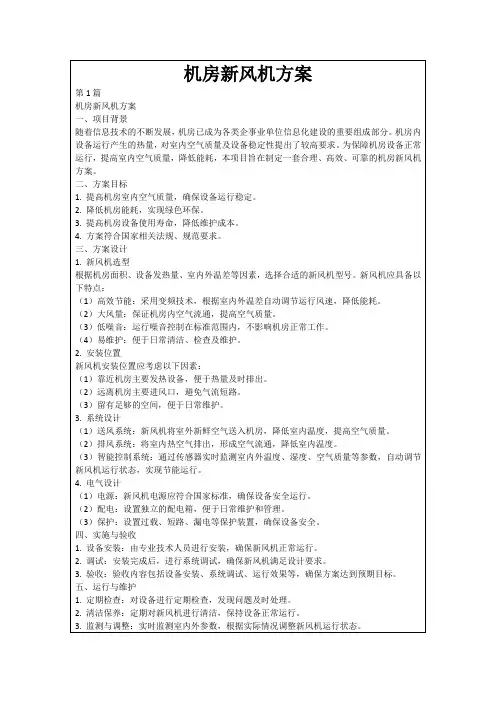

机房新风机方案
1.安全可靠：确保新风机系统的稳定运行，降低故障风险。
2.高效节能：优化系统设计，降低能源消耗。
3.环保舒适：提高机房空气质量，为工作人员提供良好的工作环境。
4.合规规范：遵循国家相关法律法规及行业标准。
三、方案设计
1.新风机选型
-根据机房面积、设备发热量、温湿度等参数，选用高效节能的新风机设备。
四、实施与验收
1.设备安装：由专业技术人员按照设计方案进行安装，确保新风机正常运行。
2.系统调试：安装完成后，进行系统调试，确保新风机满足设计要求。
3.验收标准：验收内容包括设备安装、系统调试、运行效果等，确保方案达到预期目标。
五、运行与维护
1.定期检查：对设备进行定期检查，发现问题及时处理。
2.清洁保养：定期对新风机进行清洁，保持设备正常运行。
（2）大风量：保证机房内空气流通，提高空气质量。
（3）低噪音：运行噪音控制在标准范围内，不影响机房正常工作。
（4）易维护：便于日常清洁、检查及维护。
2.安装位置
新风机安装位置应考虑以下因素：
（1）靠近机房主要发热设备，便于热量及时排出。
（2）远离机房主要进风口，避免气流短路。
（3）留有足够的空间，便于日常维护。
（2）配电：设置独立的配电箱，便于日常维护和管理。
（3）保护：设置过载、短路、漏电等保护装置，确保设备安全。
四、实施与验收
1.设备安装：由专业技术人员进行安装，确保新风机正常运行。
2.调试：安装完成后，进行系统调试，确保新风机满足设计要求。
3.验收：验收内容包括设备安装、系统调试、运行效果等，确保方案达到预期目标。
五、运行与维护
1.定期检查：对设备进行定期检查，发现问题及时处理。
机房新风系统方案
机房新风系统方案随着科技的迅速发展，机房在现代社会扮演着越来越重要的角色。
无论是数据中心还是服务器房，机房都是各行各业运营正常进行的核心。
然而，机房中大量的电子设备和高性能计算机的集中运行，产生的热量和废烟尘会给机房环境造成严重影响，降低设备的工作效率，甚至导致设备的过热故障。
为了保障机房的稳定运行，一个高效的机房新风系统方案尤为重要。
1. 现有机房新风系统的问题首先，我们需要注意到许多机房在设计和建设中，对机房空间和热负荷的计算并不准确，导致机房散热能力不足。
此外，机房建设过程中的施工粗糙，也会对机房的空气品质产生负面影响，增加了机房设备运行故障的风险。
其次，传统的机房新风系统通常只有简单的风机和空调设备，没有考虑到机房内复杂的空气流动和传热问题。
机房中排放大量热量的设备和产生的废气会导致空气中的温度和湿度不均匀分布，进一步加剧了设备的过热风险。
2. 机房新风系统的改进方案针对以上问题，我们可以采取一些措施改进机房新风系统。
首先，在机房设计和建设过程中，应充分考虑机房空间的大小和热负荷，进行计算和模拟，确保机房内的散热能力能够满足设备的使用需求。
同时，精确的施工和维护要求也是确保机房空气品质的重要因素。
另外，引入先进的风流模拟软件，对机房内部的空气流动进行模拟分析，可以帮助我们更好地了解机房内的温度和湿度分布情况。
根据模拟结果，我们可以调整设备的位置和排风系统，优化机房内的气流动力学以降低过热的风险。
最后，我们可以在机房内设置新风系统，通过将新鲜空气引入机房，提高空气质量和温湿度均衡度。
这可以通过设置新风口和排风口，并合理摆放设备和设置隔板来实现。
除此之外，机房内还可以加装空气净化设备，如过滤器和除湿器，有效去除空气中的异味和湿气，保持机房内的环境清洁和干燥。
3. 智能控制系统的引入随着物联网技术的快速发展，智能控制系统也逐渐应用于机房新风系统中。
智能控制系统可以根据机房内的温度、湿度等参数，智能调整新风系统的运行状态，提高能源利用效率，并及时采取措施防止设备过热。
机房新风系统设计方案(三)
机房新风系统设计方案实施背景：随着信息技术的飞速发展，机房作为存放大量服务器和网络设备的地方，其温度和湿度的控制变得尤为重要。
传统的机房通风系统往往无法满足机房的需求，因此需要设计一套新风系统来提供更好的通风效果和温湿度控制。
工作原理：新风系统主要由新风机、风管、过滤器、加热器、湿度调节器和控制系统组成。
新风机通过风管将新鲜空气引入机房，过滤器可以过滤掉空气中的灰尘和杂质，保证机房的空气质量。
加热器和湿度调节器可以根据机房的需要对空气进行加热和湿度调节。
控制系统可以监测机房的温度和湿度，并根据设定值控制新风机、加热器和湿度调节器的工作。
实施计划步骤：1.确定机房的通风需求和温湿度控制要求。
2.设计新风系统的布局和风管的走向。
3.选购适合机房需求的新风机、过滤器、加热器和湿度调节器。
4.安装新风机、风管和其他设备，并进行连接和调试。
5.安装控制系统，并进行参数设置和调试。
6.进行系统的测试和调整，确保系统的正常运行。
适用范围：新风系统适用于各类机房，包括数据中心、服务器机房、通信机房等。
特别是对于需要长时间运行的机房，新风系统可以提供更好的空气质量和温湿度控制，保证设备的正常运行和延长设备的寿命。
创新要点：1.新风系统采用过滤器对空气进行过滤，可以有效减少灰尘和杂质对设备的影响。
2.新风系统配备加热器和湿度调节器，可以根据机房的需要对空气进行加热和湿度调节，提供更舒适的工作环境。
3.控制系统可以实时监测机房的温度和湿度，并根据设定值自动调节新风机、加热器和湿度调节器的工作，提高系统的智能化程度。
预期效果：1.提供更好的通风效果，保证机房内空气的流通和新鲜度。
2.控制机房的温度和湿度在合适的范围内，保证设备的正常运行。
3.减少灰尘和杂质对设备的影响，延长设备的使用寿命。
4.提供更舒适的工作环境，提高员工的工作效率。
达到收益：1.提高设备的稳定性和可靠性，减少设备的故障率和维修成本。
2.延长设备的使用寿命，减少设备的更换成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某机房新风系统设计方案参考
根据以上要求并结合《中华人民共和国电子计算机机房的设计规范》，为保证机房正压及空气新鲜的需要，新风引进量至少为机房总体积的2-4倍；取较大值，可得新风量：98*3.7*4=1450.4m3/h 机房通风系统配置方案
一、现场情况：
需要进行空气处理的机房，具体情况如下：
区域主机房监控区配电间网络间
面积??m22 52 29 7 10
层高m 3.7 3.7 3.7 3.7
空间体积??m3 192 107 26 37
其他空气处理设施精密空调
二、方案要求：
通过新风引进，各房间内应达到以下要求：
1、?足量的新风，能够达到：A?维持室内的正压；B排出室内不断产生的空气污染物；C保证室内空气洁净，维持室内空气的健康品质；D给工作人员营造一个健康舒适的工作环境；
2、?新风净化效率须达到标准机房的净化要求；
3、?新风量不宜过大，以减少引进的新风给室温带来的影响；
4、?新风机使用维护简单易行，不需要频繁维护；
三、解决方案的思路及配置：
1、??新风系统设计方案
➢处理风量：
●根据以上要求并结合《中华人民共和国电子计算机机房的设计规范》，为保证机房
正压及空气新鲜的需要，新风引进量至少为机房总体积的2-4倍；取较大值，可得新风量：98*3.7*4=1450.4m3/h
➢配置机型：
●安装一台X-15GA型柜式新风机，设备采用三级过滤，标配粗、中、亚高效三级过
滤器，保持机房的净化效率；
➢?安装说明：
●将新风机安装在空调设备间内，选择合适位置距地180mm处开300*400mm新风
口，做防雨百叶风口直接从室外采集新风。
新风机直接送风至空调回风口处，经空调温湿度处理后，由地板下送风至各区。
为在万一发生火灾时，隔绝室内外空气流通，在新风引进风道上安装电动防火阀，一旦发生火情，自动隔断室内外空气流通。
➢特点：
●引进新风，保障机房的洁净要求、正压要求；
●对新风采取粗效过滤器、中效过滤器、亚高效过滤器三级过滤器；大大提高过滤器
的容尘量，过滤效率更高，维护周期更长，结构更紧凑。
●新风经过空调温湿度处理后送风，送风更均匀；风量三速可调，可根据机房专用空
调总送风量调节；
●过滤器堵塞失效后，设备会感应到并自动报警，保障设备正常工作；
●柜式机型，美观大方，安装、维护较其他形式更为方便；
2、排风系统设计方案
➢机房需要正压和洁净的空气环境，排风量不得过大，同时排风要防止室外污风倒流，必须做好密闭。
➢处理风量：
●排风量的大小应符合以下两个条件：
●不大于新风量的60%；则最大排风量为1500*60%=900m3/h
●维持室内负压；根据机房施工经验，维持负压，需要室内空气容积1倍的排风量；
则最小排风量为98*3.7*1=362.6m3/h
➢配置机型：
●配置一台X-04D型吊卧式排风机，风量400m3/h；
➢安装说明：
●将排风机吊装在设备间内，选择合适位置开230*105mm排风口，安装带有自垂百
叶的风口，可防止室外污风倒灌；
●为隔绝室内外空气流通，在排风机上安装电动防烟防火阀，在排风机停止时自动隔
断室内外空气流通。
●为了维持机房区一定的正压，在机房门上隔墙处安装余压阀（W*H=400*150MM），
平时做室内外压差保护，消防时起泄压作用，压差设置在10Pa。
3、排烟系统设计方案
➢处理风量：
●根据消防规范，在气体灭火区域设置事故排气系统，排气按4-8次/h计。
本方案按
6次/h计，则所需排气量为：98*3.7*6=2175.6m3/h；
➢配置机型：
●?配置一台PY-2.8A型高静压耐高温的轴流排烟风机。
➢安装说明：
●排烟风机安装在吊顶内。
该设备平时不开启，仅在消防气体喷洒后，手动启动。
排
风管上设置电动防烟防火阀（型号：DFF50-35），以保证平时机房处于密闭微正压状态。
●由于灭火用气体较重，排烟风道从吊顶内沿立柱爬到地板下，同时在地板下、吊顶
上设置排风口（W*H=500*350MM），抽取灭火气体排出室外。
●排烟系统与消防联动；在消防气体喷洒时，新风机立即关机，当火灭后排气时，先
打开排烟风机，后打开新风机补风，使室内废气尽快排除。
