. 施工技术交底通知单
单位工程名称：中交一航局京沈京冀客专Ⅵ标段指挥部二工区 编号：JSJJSG-6-CK-
单位工程 东伍岭隧道 交底时间
工程项目 出口DK174+413至DK172+655 工程部位 接触网预埋槽道 接受交底人员 隧道四队二衬班组
1.隧道接触网预留槽道
隧道接触网悬挂安装采用锚杆槽道形式预留，悬挂安装基础一般采用锚杆槽道形式进行预留。接触网基础预埋后，不需采用任何钻孔螺栓或焊接方式，就能将建筑物连接。
施工时根据设计的槽道里程、规格、型号、位置等要求，在二衬施工时将接触网基础同步预埋方式，同时将基础（或钢筋网片）与二次衬砌内的环向或纵向接地钢筋焊接。
1.1 槽道规格型号
根据槽道埋设线路位置、槽道间距、台车部位划分有：A、C、D、E、F、G、K等类型。
根据槽道结构尺寸划分有：2.5m弧形、2.5m直形、1.5m弧形、4m弧形槽道4种，由于设计要求衬砌扩大5cm，则槽道半径等同于衬砌半径6670mm，槽道本体截面图如图1-1、1-2、1-3、1-4所示。
图1-1 2.5m弧形槽道截面图 精品文档
.
图1-2 2.5m直形槽道截面图
图1-3 1.5m弧形槽道截面图
图1-4 4.0m弧形槽道截面图
1.2 施工工艺流程
槽道定位前准备→槽道基础分块（复核设计里程及槽道位置、台车类型）→槽道型号选定及组装→隧道中心线位置确定→槽道在模板台车上的位置确定→槽道接地连接→槽道位置、型号、间距复核→T型螺栓固定→槽道位置的精确定→衬砌浇注、养护、卸除T型螺栓、脱模→槽道位置误差的检测。工艺流程如下图所示。 精品文档
.
接触网预埋槽道施工工艺流程图
1.3施工方法
1.3.1槽道定位前的准备
⑴检查槽道内发泡填充物的完整状态，如有残缺，应进行填充。
⑵将槽道摆放在标好的钢板上进行初步固定，检查槽道之间的距离，焊接槽道间的连接钢筋并加焊槽道定位斜筋，焊接成槽道组，要求槽道间距平行，避免八字型和上下错位，避免在浇注砼时槽道发生移位；对于两根一组的槽道，应根据设计要求的槽道平行间距，用扁钢接牢固，如图1-5、1-6所示。
1）槽道组是确保槽道尺寸精度的关键，当槽道长度小于等于2m时用3条扁钢，大槽道定位前施工准备
槽道基础分块
槽道型号选定及组装
隧道中心线位置确定
槽道在模板台车上的位置确定
槽道接地连接
T型螺栓固定 槽道位置、型号、间距复核
槽道位置的精确定
衬砌浇注、养护、卸除T型螺栓、脱模
槽道位置误差的检测记录、中线标示 精品文档
. 于2m时用4条扁钢，扁钢间距均布。
2）扁钢焊接要求应点焊在槽道的两侧壁上，焊接牢固谨防变形。
2500(1500)600(400)600(400)精品文档
.
3）槽道规格HTA52/34-Q，T型螺栓规格HS50/30-M20x100(成套，含螺栓、螺母、垫圈等）。
4）在隧道衬砌上预埋接触网槽道组时,槽道固定在模板上,其隧道定位务必按接触网平面图里程准确定位,模板台车上开螺栓孔应与槽道组位置匹配。
⑶依据台车模板上槽道的设计要求位置，测量放样，在模板台车的相应位置准确划出定位线，依据槽道类型在台车上开设定位孔，定位孔在槽道两端、中间各一处，如图1-7。
图1-5 槽道组装及与模板连接构造图
图1-6 槽道组组装模拟图 当槽道长度小于2m时用3条扁钢，大于2m时用4条扁钢，扁钢间距均匀布设。 精品文档
.
⑷定位孔开孔原则：应结合所有槽道预留台车模板布置图进行统筹优化，减少模板开孔数量，开孔方向按图施工；应避开台车模板的加固支撑、顶升固定点及各种连接结构；应严格按图控制槽道距台车边缘的距离。
1.3.2槽道一次定位
⑴在二衬钢筋绑扎至靠近台车侧后,按照设计位置进行放样,测量出槽道的里程中心位置及垂直方向后将焊接固定好的槽道组用定位钢筋临时焊接固定在钢筋网上就位。
⑵在槽道后部锚杆处, 垂直槽道方向间隔焊接带弯钩的几根短钢筋,长度约30cm,见图1-8所示，弯钩与槽道方向一致,将锚杆加固在钢筋网上。在台车就位前,利用台车模板开设的定位孔,把槽道安装到位,并检查其各种误差是否超标,合格后进行下道工序。
⑶根据接地要求,将槽道和环向接地钢筋进行可靠焊接，槽道与防闪络接地钢筋焊接。
图1-7模板台车开孔及槽道安装图 精品文档
.
如在Ⅲ、Ⅳ级硬质岩二衬为纤维混凝土地段接触网基础槽道为A型、B型、G型、C型、D型、E型段落的衬砌加强处理，在每组弧形槽道的每条槽道基础设置一榀三肢钢架，并选择钢架内侧的一根22环向钢筋作为接地钢筋。要可靠焊接，施工时通过模板台车定位槽道。 图1-8 槽道接地焊接图示
精品文档
. 精品文档
.
1.3.3槽道二次定位 精品文档
. ⑴台车移动就位至指定位置后,台车油缸顶升拱顶,拱腰模板到到位,与钢筋网片上固定槽道接近贴住后通过二次定位孔,找到槽道并调整台车位置将孔位与槽道相应位置对准,再次检查,复核槽道位置,防止预升过程中槽道移动。
⑵将T型螺栓穿过钢模板的二次定位长孔,放入已经剔除泡沫填充物的槽道位置,
水平旋转90度（图1-11所示），将螺母拧紧,使槽道紧贴台车背面,达到模板上精确二次定位的目的,同时避免砼覆盖槽道；由技术人员对槽道的安装质量进行检查验收是否合格,并填写检查记录后报现场监理验收。
图1-13 T型螺栓安装示意图 精品文档
.
⑶衬砌台车移动就位,根据接地设计要求,将槽道锚杆与相应接地钢筋进行可靠焊接,并通过螺栓位置再次检查槽道位置是否正确。
⑷对台车上所开的二次定位孔进行有效封堵，封堵钢板可用柳丁与台车模板固定，确保局部不会出现漏浆，脱模后造成外观缺陷。
1.3.4混凝土浇注和脱模后槽道检查、保护
台车模板封堵完后，进行二次衬砌浇注，砼脱模后T型螺栓松开, 脱模后T型螺栓螺母松开，打开封堵，将T型螺栓反方向旋转90°，取出螺栓，将槽道表面的少量水泥浆剔除，将槽道固定处重新填补发泡填充物,做好后续养护工作。
衬砌台车移走后，利用全站仪对预埋槽道的位置再次进行测量，并用白油漆画出隧道中心、线路中线，标注槽道中心里程,及时检测槽道贯通性电阻值、槽道间距误差、平行误差和嵌入误差，检查槽道的两端距线路中线的左右距离是否相等、两槽道之间的纵、横向间距是否满足设计要求，以利于后期制定更加合理的措施来克服施工偏差。
1.3.5 防闪络接地钢筋焊接
根据接地要求，将槽道和环向接地钢筋进行可靠焊接，检测槽道贯通电阻，贯通性合格后方可进入下道工序。槽道锚杆与接地钢筋可靠焊接，并测试接地电阻合格后进入下道工序。
隧道内接触网槽道及A、F线预留处的衬砌内预埋环向接地钢筋并预留接地端子，环向接地钢筋采用φ16mm圆钢，为隧道顶部接触网提供悬挂接地。为保证接地电阻的要求，在隧道内每个专用洞室设置专用接地端子，接地端子通过专用接地钢筋与纵向贯通地线可靠连接。
接触网槽道安装到位之后，沿槽道牢固焊接φ16mm圆钢，分别与左右段电缆槽内综合接地采用的纵向接地钢筋可靠连接。每组槽道之间采用纵向φ16mm钢筋连接。
A、F线预留采用环向φ16mm钢筋牢固焊接，分别在左右侧电缆槽内与综合接地采用的纵向接地钢筋可靠连接。
所有环向接地钢筋与隧道内的纵向接地钢筋可靠连接，纵向接地钢筋按规定与贯通地线应可靠连接。
所有连接均采用搭接焊接方式，单面焊接长度不小于200mm，双面焊接长度不少图1-14 台车内T型螺栓锁定图 精品文档
. 于100mm，厚度不小于4mm。
贯通地线的接地电阻值应不大于1Ω
1.4 槽道里程、位置、型号、偏差
槽道的里程、位置、间距、型号根据设计图型号要求确定（见后附槽道统计表）。施工中应严格控制各项技术指标。主要指标为嵌入施工误差、倾斜施工误差、平行误差、与水平方向和垂直方向施工误差、两组槽道倾斜施工误差、槽道组间距误差、垂直线路方向误差、与纵向里程误差等，其主要误差控制要求见下表，图例见下页图示。
槽道施工误差控制指标表
序号 项目 误差控制要求
1 嵌入施工误差 ≤3mm
2 倾斜施工误差 ≤3mm
3 平行施工误差 ≤±5mm
4 与水平方向和垂直方向施工误差 ≤±5mm/m
5 两槽道倾斜施工误差 ≤±12mm，轴线距离槽道组1m投影位置处
6 槽道组间距误差 L≤1.9m，≤±10mm
L≥1.9m，≤±40mm
7 横向允许误差 ≤±30mm
8 纵向跨距允许误差 ≤±500mm
1.5 注意事项以及防治措施
1.5.1施工注意事项
⑴预埋槽道的锚杆与钢筋网片冲突时，不允许切断锚杆，可对钢筋进行调整。
⑵槽道预埋位置应严格按照设计文件施工，槽道距施工缝的距离满足设计要求。
⑶槽道内发泡填充物在检测和试验安装阶段方可剔除，预留槽道型号、里程、组间距安装前要复核确认。
⑷所有槽道与接地钢筋至少一处采用Φ16钢筋“L”形可靠焊接。
⑸砼浇筑过程中加强预埋件检查校核,若发生变形及移动须立即纠正,砼捣固作业时,严禁振捣棒接触基础预埋件槽道、接地端子等预埋件，防止变形、移位。拆模前必须先将T型螺栓拧开，防止脱模时带动槽道引起变形。
1.5.2容易存在的问题
高速公路工程隧道水沟电缆槽施工技术交底
高速公路工程隧道水沟电缆槽施工技术交底
在混凝土浇筑前，要确保防排水设施畅通，包括水沟和预留槽。水沟的施工采用C30模板混凝土浇筑，而预留槽则需要预先埋设管道。同时，为了保证施工质量，需要在沟槽与二衬侧壁墙之间设置植筋锚固，采用HRB400Φ16钢筋，每根长30cm，纵向间距50cm，深度为10cm，并用锚固剂铆接牢固。
四、施工注意事项
1、施工前需要进行充分的准备工作，包括清理基层、测量放线、找平基层等。
2、模板的选择和加固非常重要，需要采用钢制定型模板，并在模板就位后加固钢筋埋入填充面10cm以上。
3、钢筋的施工需要注意保护层厚度，防止出现露筋现象。
4、防排水设施要保持畅通，确保施工质量。
5、施工过程中要注意安全，严格遵守相关规定和操作规程。
五、验收标准 1、沟槽和水沟的施工需要符合设计要求，混凝土强度达到C30标准。
2、钢筋的施工需要保证间距、数量和连接牢固。
3、防排水设施需要畅通有效，确保施工质量。
4、模板的选择和加固需要符合要求，保证施工质量。
5、验收过程中需要注意安全，确保施工人员的生命财产安全。
边墙位置二衬预留的盲管需要与侧边水沟连接通，盲管与原预留盲管之间采用直通接头连接。电缆槽沟底位置还有收水管，也随着仰拱施工时预留的收水管接通。盲管外并用无纺土工布包裹，靠隧道中心一侧管头高出设计水沟底面10-20cm。为防止盲管出现“反坡”现象而不排水，要求采用HPB300ф6或者ф8钢筋将盲管固定牢固。
电器预留槽及管道应保持畅通，槽宽大小，槽顶边混凝土中放置钢筋加强，不留缺口。每一处横通道及隧道入口都有电缆预埋镀锌管道，按照原管道材质，管径型号接通于电缆槽中，且高出槽底3cm，用土工布或者水泥编制袋封堵，以免进杂物。管内接头处不能有毛刺，管口内边打磨圆顺。
在混凝土浇筑过程中，水沟电筑槽采用C30混凝土灌注，灌注混凝土前检查混凝土的和易性和坍落度。混凝土按一定厚度、顺序和方向分层浇筑，在下层混凝土初凝前必须完成上层混凝土浇筑。混凝土分层浇筑厚度根据振捣方法确定，使用插入式振动器浇筑厚度不大于30cm。使用插入式振动器时，移动间距不超过振动器作用半径的1.5倍，与侧模保持50-100mm的距离，每一处振动完毕后边振动边徐徐提出振动棒，避免振动棒碰撞模板及其它埋件。对每一振动部位，捣固以混凝土不冒气泡、不下沉、表面开始泛浆为准，防止捣固不密实，混凝土表面出现蜂窝麻面或泛砂现象。
预埋槽道
技术交底书
技术交底书 表格编号
1311
项目名称 中铁四局宝兰客专项目部四工区 第 1 页
交底编号 共 13 页
工程名称 牛背隧道
设计文件图号
施工部位 预留槽道
交底日期
技术交底内容：预留槽道施工方法及注意事项
技术交底范围： 牛背隧道
一、设计要求
1、 隧道内接触网吊柱采用预埋滑道轨槽(轨槽)固定，悬挂于隧道壁顶。
2、 轨槽预埋原则。按台车有效工作长度11.9m,浇筑搭接长度不小于0.1m进行设计。吊柱悬挂一般每47.6m一处，兼悬挂AF、PW线。隧道内上下行线错开3m布置。
3、 轨槽预埋施工方法采用定位孔直接固定法。
二、施工工艺方法
1.轨槽施工工艺流程
a) 根据设计要求的位置，在模板台车上开螺栓定位孔，长度1.5m以上的弧形轨槽需开3个定位孔，轨槽两端及中部各一个。长度1.5m以下弧形轨槽需开2个定位孔，轨槽两端各一个。开孔原则，应根据轨槽台车预留模板布置图进行优化，减少模板开孔数量。
b) 按照隧道弧度，预先加工轨槽具备相同的弧度。
c) 将两根轨槽根据设计要求调整轨槽间距,用扁钢焊接牢固。
d) 轨槽固定于模板台车。将轨槽放置于已开好的定位孔处，将轨槽固定点位置的填充泡沫抠出，放入T型螺栓，水平旋转90°，每根轨槽使用3个T型螺栓穿过模板台车上相应的预留定位孔，锁紧螺栓，使轨槽紧贴模板，完成定位连接。
e) 台车移动到指定位置，顶升模板及轨槽到位。如果网片钢筋影响轨槽处于正确位置，须调整对应的网片钢筋，保证轨槽正确定位。
f) 将槽道组与隧道衬砌钢筋网片中的接地钢筋进行L型焊接，使槽道组与综合接地系统进行可靠连接，满足综合接地系统要求。
g) 二次衬砌浇筑。
h) 台车模板封堵完后，进行二次衬砌浇筑。T型螺栓螺母松开后，旋转T型螺栓90°取出螺栓，收回模板脱模。T型固定螺栓和螺母可重复使用。将轨槽固定点处重新填上聚乙烯填充物，做好后序养护工作的防护。
隧道设计施工安全技术交底模板
一、交底目的
为确保隧道设计施工过程中的安全，预防事故发生，保障人员生命财产安全，特制定本安全技术交底。
二、交底对象
1. 施工单位全体管理人员、技术人员、施工人员。
2. 监理单位相关管理人员、监理工程师。
3. 设计单位相关设计人员。
三、交底内容
一、隧道设计阶段
1. 设计依据：
- 国家及行业相关法律法规、规范标准。
- 工程地质勘察报告。
- 地区地质、水文、气象等自然条件。
- 施工单位的施工能力和施工经验。
2. 隧道结构设计：
- 隧道结构形式选择。
- 隧道断面尺寸设计。
- 隧道支护结构设计。
- 隧道排水系统设计。
3. 施工图设计：
- 施工图纸的深度和内容。
- 施工图设计中的技术要求和注意事项。
- 施工图纸的审查和会审。
二、隧道施工阶段 1. 施工组织设计：
- 施工总体方案。
- 施工进度计划。
- 施工资源配置。
- 施工现场布置。
2. 施工工艺：
- 隧道开挖施工工艺。
- 隧道支护施工工艺。
- 隧道衬砌施工工艺。
- 隧道排水施工工艺。
3. 施工安全措施：
- 隧道施工安全管理制度。
- 隧道施工安全操作规程。
- 隧道施工安全防护设施。
- 隧道施工安全应急预案。
4. 施工质量保证措施：
- 施工质量管理体系。
- 施工质量控制措施。
- 施工质量检验和验收。
三、隧道施工安全管理
1. 施工现场安全管理：
- 施工现场安全责任制。
- 施工现场安全检查制度。 - 施工现场安全教育培训。
- 施工现场安全事故处理。
2. 隧道施工特殊作业安全管理：
- 隧道爆破作业安全管理。
- 隧道高空作业安全管理。
- 隧道有限空间作业安全管理。
- 隧道交通和运输安全管理。

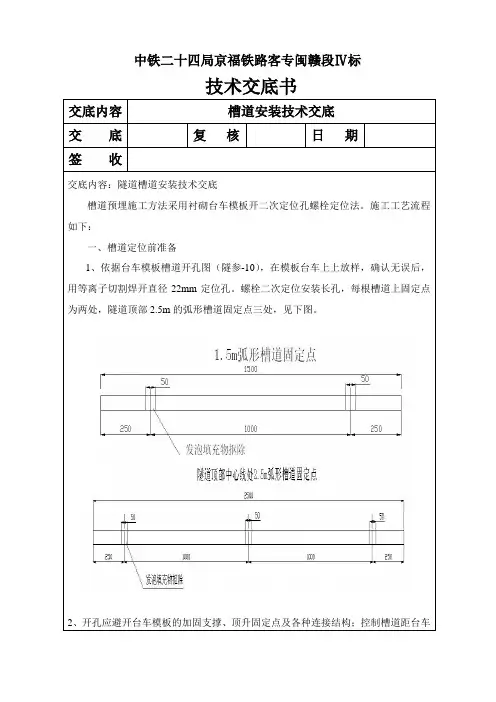

槽道安装技术交底1
