停车场管理系统使用手册
停车场管理系统使用手册深圳市披克科技有限公司SHENZHEN PEAKE TECHNOLOGY CO., LTD.第一章系统简介停车场管理系统简介停车场管理系统是非接触式IC卡技术应用一卡通系统之一，该系统集非接触式IC卡技术、计算机网络、视频监控、图象识别处理及自动控制技术于一体。
实现了停车场(库)的全自动化管理，包括车辆出入控制、车型、车牌校对、车位检索、引导、停车费用收取等自动管理。
具有套餐卡、临时卡、特权卡、管理卡等各种收费管理方式，具有自动出卡或自动出纸票、中英文LED显示、语音提示、对讲系统、车牌识别、图象对比、自动起落闸、防闸车、防闸人等功能。
长距离微波卡可实现无人值守，车辆通行时不需打开车窗，自动读卡开启道闸。
车位引导系统利用超声波检测器检测车位使用情况，实时告知空闲车位的位置及指引停车路线。
广泛应用于智能大厦、智能小区的各种场合。
停车场管理系统组成标准停车场管理系统由入口机、出口机、电动道闸、车辆检测器、压力电波、摄像机、射灯、图像采集卡、停车场系统管理软件等组成。
入口机包含读卡器、控制器、信息显示屏、对讲分机、语音提示、车辆检测器、自动出卡机或出票机等出口机包含读卡器、控制器、信息显示屏、对讲分机、语音提示、车辆检测器、自动收卡机等，如下图所示：（1）读卡器读取IC卡的卡号、出入场时间等信息，送入控制器◆临时卡选择短距离非接触式IC卡读卡器，读卡距离不小于5cm◆长期卡可远距离微波读卡器，感应距离为3-4米或以上（2）停车场控制器接收来自读卡器的IC卡信息，存储权限及各种信息记录，做出判断，控制输出开闸、显示等信号，并完成控制器与电脑之间的信息交换（包括上传相关信息至电脑及从电脑下载数据至控制器）。
（3）电动道闸用于阻挡无权限的车辆、放行有效车辆（4）车辆检测器及地感线圈自动检测车辆的有无，实现道闸自动落杆以及相关操作信息（5）压力电波（可选）利用压力传感器检测车辆和行人，达到对人、车的安全要求（6）自动出卡机(可选)对于入口临时卡的发放，自动弹出临时车使用的IC卡（7）自动收卡机(可选)对于出口临时卡在管理中心缴完费之后，在无人值守的出口通过收卡机识别已缴费的临时卡自动放行并回收卡片（8）自动出票机(可选)对于入口临时票的发放，自动打印出临时车使用的条码票据（9）信息显示屏显示时间、收费金额、卡有效期、车位以及停车场其他相关信息（10）语音系统提示车辆进出场的读卡操作、收费等，如正常操作可提示请读卡、收费金额、有效期等相关信息，误操作或非法操作作出相应提示（11）对讲系统在管理中心安装对讲主机，各出入口安装对讲分机，保证各出入口和管理中心的联络（12）摄像机自动摄取车辆外型、颜色、车牌号码等图像信息，出场时将出口摄取的车辆图象与入口图象进行比较，信息一致时，车辆放行，确保车辆安全（13）发卡机读写IC卡内信息（14）HUB（或网络扩展器）TCP/IP网络控制器通过网络交换机或HUB实现互联及连接服务器，而RS-485/422控制器则通过网络扩展器（RS-485/422转换成RS-232）连接服务器（15）系统管理软件通过软件实现停车场系统相关功能（如控制进出、收费、图像对比、授权、统计管理）停车场管理系统结构及功能1.3.1停车场管理系统结构1.3.2停车场管理系统功能◆软件的人机界面友好，易于操作，具有较强的抗外界干扰能力；◆在系统脱机、联网时，系统软件能够自动侦测，自动调整运行；◆可对用户权限、用户档案、操作密码、系统日志、记录保留时间等进行管理和更改；◆能自动记录操作员操作日志，包括：操作员编号、操作员姓名、操作类型、操作时间、操作对象、操作内容、操作结果；◆可设置参数包括停车场的车位数量、停车场名称、地址、出入口数量、收费规则等。
进出口数量可多达100个，同时支持2级以上嵌套；◆固定用户：内部固定车辆即为单位内部固定人员驾驶的车辆，可以发固定卡，预先收费或免费长期卡。
采用远距离微波识别技术，微波卡感应距离可达3-10米，对有效卡车辆实现不停车自动识别，同时记录进出的相关信息等。
◆固定用户信息包括车主姓名、车主证件、车型、车牌、联系电话、联系地址、卡片发行日期、有效期等。
◆临时用户：外部临时车辆为外来办事人员驾驶的车辆，系统将通过自动出卡机发临时卡。
采用近距离的可读写IC卡，感应距离一般小于10cm，记录外来车辆的进出时间、图像信息等，根据停车时间进行自动计费。
◆临时用户信息包括车型、车牌、停车时间、收费金额等。
◆记录车辆进出相关信息：车辆卡号、卡类型、读卡位置、进出通道、进出时间、车辆进出图像、车型、车牌号、停车时间、收费金额、收费日期、操作员等。
◆具有套餐、临时卡、特权卡、管理卡等管理方式，具有固定费率、零费率、折扣处理及支持按时间、按次数、免费等多种收费标准：按期收费、计时收费、计次收费、时段收费、分时收费、不收费、一次性收费等。
◆报表打印及查询，包括交接班记录及值班流水纪录查询；进出记录查询，如在场车的入场时间与该车的入场图像、车牌；出场车的进出日期时间、停留时间与出入图像、收费金额等；收费日报表、收费月报表、收费年报表、车位使用状况报表、车流量统计报表等查询。
◆系统具备长期运行的性能保障机制，自动定时处理、备份各种数据，可有效避免因长期运行产生的大容量数据对系统性能造成影响。
1.3.3停车场管理系统工作流程入口工作流程（1）套餐卡◆远距离读卡器自动读取套餐卡，管理电脑核对卡号，车牌等相关信息◆管理电脑自动记录入场信息（卡号、时间、图象等）◆有效卡时，道闸自动抬杆，LED显示屏显示“欢迎入场”并语音报读，车辆入场后，道闸自动关闭◆无效车时，自动提示原因，“卡过期”或“余额不足”等，通过对讲与管理中心联络，由停车场管理员用管理卡或临时卡控制入场（2）临时卡◆用户按入口机上取卡按钮，取卡并读卡◆管理员通过电脑键盘录入车牌号并与卡号对应◆管理电脑自动记录入场信息（卡号、时间、图象等）◆道闸自动抬杆，LED屏显示“欢迎入场”并语音报读，车辆入场后，道闸自动关闭（3）管理卡、特权卡◆套餐卡过期可以使用管理卡放行◆公安、部队等特殊车辆可以使用特权卡放行1.3.3.2出口工作流程（1）套餐卡 ◆ 远距离读卡器自动读取套餐卡，自动计费、扣费并在信息显示屏显示并语音报读 ◆ 管理电脑自动提供车牌，出、入口图象供管理员核实，保证车辆安全◆ 有效车时，道闸自动抬杆，LED 屏显示“一路顺风”并语音报读，车辆出场后，道闸自动关闭◆ 无效卡时，自动提示原因，由管理员用管理卡控制出场（2）临时卡◆ 用户交临时卡交由管理员读卡计费，在LED 屏显示“收费金额”并语音报读 ◆ 管理电脑自动提供出入图象供管理员核对收费◆ 管理员确认车辆，收费后通过电脑或管理卡开闸，LED 显示“一路顺风”并语音报读，车辆出场后，道闸自动关闭。
通行未毕停车场系统流程（1）只读卡系统流程人事发卡机管理系统→发卡机设置→添加人员并发卡→停车场参数设置→控制器类型设置→停车场维护→出入口设置→用户管理→收费监控→打印报表（2）读写卡系统流程人事发卡机管理系统→发卡机设置→添加人员并发卡→停车场参数设置→控制器类型设置→停车场维护→出入口设置→用户管理（写卡）→收费标准下载→收费监控→打印报表第二章系统软件安装说明软件安装2.1.1硬件环境硬件：计算机CPU Pentium4以上，内存1GB 以上，硬盘空间320G以上，监视器分辨率1024×768真彩监视器，有多个串行通讯端口的PC机。
软件环境操作系统：Win2000/Win2003/WinXp/Win2008/7安装此软件之前必须先安装并运行SQL server或Oracle数据库。
2.1.3安装软件程序（1）系统已经开始进入安装模式，在“选择设置语言”模块中点击右边的下拉菜单选择安装所需语言（中文或英语），点击【确定】进入下一步安装操作；点击【取消】则退出安装。
（2）如下图所示系统将自动加载“一卡通安装向导”，并指导用户操作安装程序的设置，加载完毕将自动进入下一界面，点击【取消】将退出安装。
（3）系统安装进入“OCV安装向导”界面，如下图所示，即将在计算机上安装一卡通程序组件，点击【下一步】继续程序安装；点击【取消】则退出程序安装。
（4）系统安装进入“一卡通用户许可协议”界面，如下图所示，请用户认真阅读此协议，如接受则点击【是】继续安装；如不同意则点击【否】，安装程序将自动关闭并退出安装；若安装OCV程序则必须接受此协议。
（5）系统安装进入“一卡通自述文件”界面，如下图所示，文件中包含“注意事项、系统配置要求、卸载一卡通系统和技术支持”，请用户认真阅读，如符合安装要求请点击【下一步】；如不符合则点击【取消】退出程序安装；如须修改上一步设置则点击【上一步】进行修改。
（6）系统安装进入“用户信息”界面，如下图所示，用户在指定的区域分别填写用户名、所在公司名称以及合法的产品序列号（“用户信息”内容必须填写，否则无法进行下一步安装），填写完毕后“下一步”按钮处于被激活状态，点击【下一步】继续安装。
通过合法序列号安装软件可以得到及时的升级及变动信息。
安装序列号不正确请与我公司市场及技术部门联系，非法拷贝安装披克一卡通软件，我公司将保留追究法律责任的权利。
（7）系统安装进入“选择目的地位置”界面，如下图所示，此界面为选择安装文件的目的地文件夹，如选择系统默认文件夹则直接点击【下一步】；如自定义文件夹则点击【浏览】，选择其他文件夹，然后点击【下一步】继续安装。
（8）系统安装进入“安装类型”界面，如下图所示，用户可根据实际需求选择安装类型。
该软件集成多种系统软件，如只需要安装一部分子系统，请选择“自定义”，可选择您所需要的软件进行安装，点击【下一步】继续程序安装。
（9）系统安装进入“设置一卡通数据库安装类型”界面，如下图所示，选择数据库类型，点击【下一步】继续程序安装。
（10）系统安装进入“选择组件”界面，如下图所示，此项为对系统安装组件的选择，点击其前面复选框内打勾即可。
此项为在“OCV 管理系统”、“CIW 发卡管理系统”和“停车场管理系统”点击打勾，界面右端有当前组件的简要说明，界面下端显示即将安装组件所需磁盘空间和该磁盘剩余的可用空间，点击【下一步】继续程序安装。
（11）系统安装进入“选择程序文件夹”界面，如下图所示，安装程序会将程序图标添加到选定的“程序文件夹”中，可以选择默认文件夹，或输入新的文件夹名称，或从“现有文件夹”列表中选择一个，然后点击【下一步】继续程序安装。
（12）系统安装进入“设置一卡通数据库安装模式”界面，如下图所示，用户须选择是否已创建了一卡通数据库。
如选择“一卡通数据库未安装”项，系统将创建数据库（初次安装时选此项），点击【下一步】继续程序安装。
NPS100停车场管理系统使用手册ver2.03
智能停车场管理系统使用手册Version 2.03目录一、系统简介 (4)二、系统组成 (4)2。
1硬件设备配置清单 (4)2。
2软件系统配置清单 (7)三、系统结构 (8)3。
1系统结构图 (8)3。
2系统工作流程 (8)四、系统安装调试 (9)4.1、硬件设备的安装调试 (9)4.1。
1、100M局域网的安装调试 (9)4。
1。
2、票箱的安装调试 (9)4.1.3、连接网络 (11)4.1。
4、连接读卡器 (11)4。
1。
5、连接道闸 (12)4。
1。
6、安装收卡机 (12)4.1。
7、地感线圈的安装调试 (13)4。
1。
8、摄像头的安装调试 (15)4.1。
9、照明灯的安装调试 (16)4。
2、NPS100主控制板设置 (16)五、服务器安装调试 (17)5。
1服务器软件安装 (17)5。
2服务器功能配置 (18)5。
2.1 服务器的启动 (18)经历以上步骤后，停车场系统配件—车卡与值班员卡就发行成功了.下一步,就是值班员登陆收费终端进行工作了。
如何使用收费终端,请查看”收费终端电脑的安装调试”。
(22)六、收费终端电脑的安装调试 (23)6.1、终端配置 (23)6。
1.1、收费终端电脑读卡器的安装调试 (23)6.1.2、收费终端电脑采集卡的安装调试 (23)6.1。
3、收费终端电脑麦克风的安装调试 (24)6。
1。
4、收费终端电脑音箱的安装调试 (24)6.2、收费终端软件系统的安装使用 (24)6。
2。
1收费终端简介 (25)七、使用停车场系统 (30)7.1、停车场管理系统WEB平台功能介绍 (30)7。
2、维护停车场系统 (36)7。
2.1、硬件设备的维护 (36)7。
2.2、软件系统的维护 (36)7。
3、升级停车场系统 (37)八、系统常见故障和排除 (38)8。
1、硬件设备故障和排除 (38)8.2、软件系统故障和排除 (39)8。
2.1、停车场管理系统Web管理平台的故障和排除 (39)8.2.2、停车场管理系统管理服务器软件的故障和排除 (39)8。
智能停车场管理系统用户手册
智能停车场管理系统用户手册目录1.系统概述 (7)2.系统特点 (8)3.系统安装 (8)3.1数据库配置 (9)3.1.1数据库安装 (9)3.1.2建立远程连接服务 (20)3.1.3启用SQL Server Browse (23)3.1.4在Windows 防火墙中为SQL Server 2005创建例外 (24)3.1.5在Windows 防火墙中为SQL ServerBrowser 创建例外 (27)3.1.6远程连接端口设置 (30)3.1.7打开数据库测试连接 (34)3.2相机配置工具 (35)3.3 LED一体箱IP修改 (36)3.4智能停车场管理系统安装 (37)4.数据库设置 (40)4.1测试连接 (41)4.2创建数据库 (43)5.管理端 (43)5.1登录 (44)5.2“用户管理”菜单 (45)5.2.1添加用户 (45)5.2.2修改用户 (47)5.2.3删除用户 (48)5.3“车辆管理”菜单 (49)5.3.1车辆登记 (49)5.3.2临时车计费方案设置 (58)5.3.3临时车出口计费设置 (62)5.3.4免费车设置 (63)5.3.5预约车设置 (63)5.3.6黑名单 (67)5.3.7车辆优惠 (68)5.3.8车辆进出设置 (69)5.4查询 (72)5.4.1查询车辆收费金额 (72)5.4.2查询月租车收费 (75)5.4.3查询车主信息 (76)5.4.4场内停车查询 (78)5.4.5进出口车辆查询 (79)5.4.6车辆操作历史信息查询 (80)5.5报表 (81)5.5.1车日流量统计图 (81)5.5.2车周流量统计图 (81)5.5.3车月流量统计图 (82)5.5.4收费日流量统计图 (83)5.5.5收费周流量统计图 (83)5.5.6收费月流量统计图 (84)5.5.7车流量统计查询 (84)5.5.8收费统计查询 (85)5.6视图 (86)5.6.1曲线图 (86)5.6.2柱状图 (86)5.6.3饼状图 (87)5.7数据库维护 (87)5.7.1数据库备份 (88)5.7.2数据库还原 (88)5.7.3数据库初始化 (90)5.7.4删除过期数据 (91)5.7.5定时删除场内停车数据 (92)5.8充值车管理 (92)5.8.1充值车设置 (92)5.8.2账单管理 (94)5.9工具--系统设置 (95)5.9.1停车场设置 (95)5.9.2数据库设置 (96)5.9.3FTP设置 (97)6.收费端 (100)6.1岗亭收费端主界面介绍 (100)6.2放行 (102)6.3手动处理 (102)6.4系统设置 (104)6.4.1岗亭设置 (105)6.4.2数据库设置 (107)6.4.3FTP设置 (108)6.4.4其它设置 (109)6.5换班 (109)6.6查询 (110)6.6.1入口历史信息查询 (110)6.6.2出口历史信息查询 (111)6.6.3场内停车查询 (112)6.6.4登记车辆查询 (113)7.非收费口控制端 (113)7.1添加岗亭 (113)7.2进出口设置 (115)7.2.1进口设置 (115)7.2.2出口设置 (115)7.3收费端选择岗亭 (116)7.3.1打开非收费口控制端 (116)7.3.2选择不收费的岗亭 (117)8.附录 (118)附录1:LED一体箱接线说明 (118)附录2：关于一人多车的设置方法和使用说明 (119)附录3:西安优智泊停车计费系统常见问题解决方法123 附录4:windows 7 旗舰版系统安装 (126)附录5:计费软件更新 (132)附录6:U盘系统镜像安装 (137)版权声明本文件涉及所有图片、表格及文字内容的版权归西安优智泊物联网技术服务有限公司所有。
停车场管理系统使用说明书-客户版
不停车通行停车场管理系统V4.02010年12月13日➢功能齐全➢设备先进➢界面友好➢技术领先目录一、系统描述和使用流程图 (3)二、硬件设置 (3)λ场景描述: (3)λ系统构建所需配件 (3)λ系统安装示意图 (3)三、软件介绍 (4)3.1安装界面 (4)3。
2管理软件 (4)3。
2。
1软件登录 (4)3.2.2主界面 (4)3.2。
3系统设置 (4)3.2。
4备份数据库 (5)3.2.5停车场设置 (5)3.2.6设备状态 (6)3.2.7贵宾车管理 (6)3.2.8车主管理 (6)3。
2。
9卡管理 (6)3.2.10车辆出入报表 (7)3.2.11 车辆收费报表 (8)3。
2。
12卡操作报表 (8)3。
2.13收费月报表 (8)3。
2。
14充值月报表 (8)3.2.15 开门卡开门报表 (8)3。
2。
16 图片原始记录查询 (8)3。
2.17操作员管理 (8)3.2。
18重新登录 (8)3。
2。
19帮助关于 (8)3.3岗亭软件 (8)3。
4服务程序 (9)四、注意事项 (9)4。
1卡片的安装位置 (9)4.2 当LED屏的接口为串口时，一定要用串口卡，可以有效减少串口死的问题。
(9)4.3 读卡太远对停车管理系统的影响： (10)4.4 同一个出入口设成多个通道会带来的风险和好处 (10)4。
5 杀毒软件智能检测报告有危险警告的问题 (10)附录一：不停车停车场管理系统卡分组功能说明书（车辆计数软件专用） (10)附录二、车辆计数功能说明书 (10)附录三：常见问题及解决办法 (11)1、岗亭程序常见问题及解决办法 (11)2、管理程序常见问题及解决办法 (11)一、系统描述和使用流程图不停车通行停车场管理系统V4.0使用BU900X系列远距离读卡器作为核心部件，能够远距离读取电子标签ID号，并自动判断标签权限决定是否起杆放行.简易停车场系统，无票箱，简便易用.最多可下载1万条白名单（允许出入电子标签ID号）脱机工作时可保存2万条读卡记录远距离读卡自动开闸过期用户限制出入语音提示剩余金额LED显示屏显示剩余金额信息岗亭可观看出入口视频车牌识别出入口图片对比远程操控同步卡号脱机运行其他基本信息管理功能系统使用简要流程图二、硬件设置典型应用场景及方案＊以一进一出为例场景描述：单天线单通道场景描述:单独通道，车道宽度小于4米;选用BU-900S-K系统构建所需配件项目数量功能BU—900S-K2台读卡地感线圈4路车检器的传感器车辆检测器2个车辆检测,触发读卡道闸2台控制车辆进入路由器1个构建以太网计算机1台运行停车场软件系统安装示意图三、软件介绍3。
智慧停车场管理系统使用说明书
智慧停车场管理系统使用说明书
智慧停车场管理系统使用说明书
随着城市化的加速，车辆数量不断增长，停车难成为城市交通管
理的难题。
智慧停车场管理系统为解决这一问题提供了有效解决方案，为广大车主提供更加便捷的停车服务。
本篇文章将为您详细介绍智慧
停车场管理系统的使用说明，希望对您有所帮助。
一、首次使用操作步骤
1. 打开智慧停车场管理系统软件，输入账号密码登录系统；
2. 扫描停车场入口处二维码，系统会自动识别二维码信息；
3. 等待系统提示，进入停车场并找到空闲车位；
4. 将车辆停放在指定车位，按下“确认停车”按钮。
二、离场操作步骤
1. 准备离开停车场，出口处扫描二维码或插入停车卡；
2. 系统自动计算应缴纳的停车费用；
3. 缴纳费用后按下“确认离场”按钮即可离开停车场。
三、其他功能介绍
1. 车位预订功能：支持提前预订车位，避免到达停车场后没有
空余车位的情况；
2. 车位导航功能：停车场内设有导航系统，自动指引驾驶员找到自己
的车位；
3. 停车费用计算功能：系统自动计算停车费用，提供多种支付方式。
总结：智慧停车场管理系统在解决城市停车难问题上，发挥了很
大的作用。
使用起来十分简单，同时还提供了多项贴心功能，为广大
车主提供更加便捷的停车服务。
希望本文章能为使用本系统的车主提
供一定的帮助。

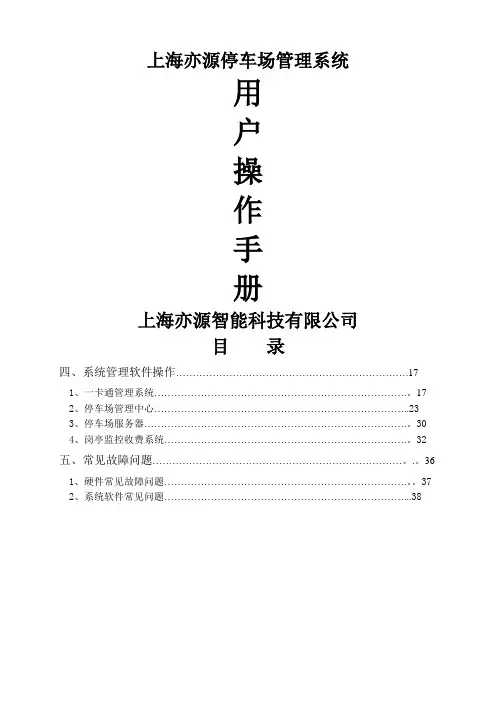

上海亦源停车场管理系统用户操作手册
上海亦源停车场管理系统用户操作手册上海亦源智能科技有限公司目录四、系统管理软件操作 (17)1、一卡通管理系统………………………………………………………………….。
172、停车场管理中心 (23)3、停车场服务器…………………………………………………………………….。
304、岗亭监控收费系统……………………………………………………………….。
32五、常见故障问题…………………………………………………………………。
.。
361、硬件常见故障问题……………………………………………………………….。
372、系统软件常见问题 (38)四、系统管理软件操作1、一卡通管理系统1。
1、持卡人管理登录一卡通管理系统模块后，点击“持卡人管理"组件打开人事设置。
页面如下：1。
1。
1、部门管理：点击“”按钮进入部门管理.如下图：填写部门编号和部门名称，点击“添加”按钮用以添加部门.如删除某部门时,先选择列表中该部门所在行，点击“删除"按钮即可删除部门。
注意：如果是采用“从Excel导入人事资料"时,在完成导入工作后，必须切记将导入的各个部门均要添加进“部门管理”中，以免发卡后授权时出现意外。
1.1。
2、人事添加：点击“人事添加”按钮，或者光标移至人事记录栏内右键点击，选择弹出菜单“添加人事资料”.填写需要的信息后点击保存。
（注意：如果要发送手机信息，必须登记用户手机号码）.编号、姓名必须填写，如需对停车场用户卡进行集体授权等，必须在添加人事信息时选择同一个部门,以方便按部门操作授权。
点击上图照片位置（鼠标所在位置）,可以添加持卡人照片.因为系统不支持图像处理，考虑到照片过大影响系统运行速度及存储容量,请在导入照片前先做好处理，尺寸小于400×300，且以JPG格式保存. 1。
1。
3、人事修改/删除:双击或选择具体人事信息所在栏，点击鼠标右键，选择弹出菜单“修改人事信息”，进入人事信息修改，具体操作同新增人事，修改信息后点击“保存”按钮.删除人事时先选择一条人事信息,按“DEL”键或鼠标右键选择点击“删除”。
停车场管理系统操作说明书
停车场管理系统操作说明书停车场管理系统操作说明书版本:正式版V1.00目录一．停车场设备图解说明....................................................................................................................... .......... - 3 -二、操作人员工作内容与流程....................................................................................................................... .. - 7 -1、中心管理人员在管理中心(7)2、中心管理人员在出入口(8)3、出入口值班人员(9)三、停车场管理软件.................................................................................................................... .................... - 9 -1、登入系统(9)2、收费操作说明(11)3、当班信息操作说明(12)4、事件处理(13)5、收费记录查看(14)6、进出记录查看(15)7、场内记录查看(16)8、入场补登记(17)9、强行起杆(18)10、人工收费(18)四、收费员注意事项.................................................................................................................... .................. - 19 -五、停车场系统常见故障及排除................................................................................................................... - 19 -故障现象1：不能打开软件，打开时弹出数据库连接设置(19) 故障现象2：出卡机不能出卡（同一辆车只能取一张卡）。
标准停车场使用手册(打印版)
分：H4
日：H2
秒：H5
ENT 键改变数字位，INC 键改变数字位的值
ESC
F3-8
INC
ESC
F4
INC ESC
F5
INC ESC
F6
INC
返回 F0
ESC ENT
INC 设置 ON/OFF
ENT
ESC 年设置
ESC ENT 月设置
ESC ENT 日设置
ESC ENT 时设置
ESC ENT 分设置
-4-
2）ESC 键（撤销键或退出键） 该按键主要用于退出系统菜单设置或退回前一操作界面
3）INC 键（加 1 键） 该键主要对要修改数据位的数值进行加 1 操作，或菜单选项递增 4）DEC 键（减 1 键）
该键主要对要修改数据位的数值进行减 1 操作，或菜单选项递减 5）LEFT 键（光标左移键）
esc
号
卡编号
esc
查询未发行 显示”Err”
enter enter
返回F0 返回F0 返回F1 返回F1
dec inc
enter
F2-0 退卡
enter
enter 闪烁显示 “00000000”
读卡删除成功
显示”Suc”
返回F2
esc
F2
esc
挂失或退卡
dec inc
INC/DEC选择数字， LEFT/RIGHT移动数字位
enter 设置状态
enter
esc “见框1” 显示设置
状态
enter(保存)
返回F4
dec inc
“清空记录及用户信息”
dec inc
F4-2 系统初始化 esc
enter
上海亦源停车场管理系统用户操作手册
上海亦源停车场管理系统用户操作手册上海亦源智能科技有限公司目录四、系统管理软件操作 (17)1、一卡通管理系统 (17)2、停车场管理中心 (23)3、停车场服务器 (30)4、岗亭监控收费系统 (32)五、常见故障问题 (36)1、硬件常见故障问题 (37)2、系统软件常见问题 (38)四、系统管理软件操作1、一卡通管理系统1.1、持卡人管理登录一卡通管理系统模块后，点击“持卡人管理”组件打开人事设置。
页面如下：1.1.1、部门管理：点击“”按钮进入部门管理。
如下图：填写部门编号和部门名称，点击“添加”按钮用以添加部门。
如删除某部门时，先选择列表中该部门所在行，点击“删除”按钮即可删除部门。
注意：如果是采用“从Excel导入人事资料”时，在完成导入工作后，必须切记将导入的各个部门均要添加进“部门管理”中，以免发卡后授权时出现意外。
1.1.2、人事添加：点击“人事添加”按钮，或者光标移至人事记录栏内右键点击，选择弹出菜单“添加人事资料”。
填写需要的信息后点击保存。
（注意：如果要发送手机信息，必须登记用户手机号码）。
编号、姓名必须填写，如需对停车场用户卡进行集体授权等，必须在添加人事信息时选择同一个部门，以方便按部门操作授权。
点击上图照片位置（鼠标所在位置），可以添加持卡人照片。
因为系统不支持图像处理，考虑到照片过大影响系统运行速度及存储容量，请在导入照片前先做好处理，尺寸小于400×300，且以JPG格式保存。
1.1.3、人事修改/删除：双击或选择具体人事信息所在栏，点击鼠标右键，选择弹出菜单“修改人事信息”，进入人事信息修改，具体操作同新增人事，修改信息后点击“保存”按钮。
删除人事时先选择一条人事信息，按“DEL”键或鼠标右键选择点击“删除”。
注意：编号不可以重复，也不可以更改，建议编号长度统一。
1.1.4、人事查询：切换到“高级查询”页面，按需选择查询范围、条件，点击查询按钮即可查询到对应的数据。
智能停车场管理系统操作手册
智能停车场管理系统操作手册第一章概述 (3)1.1 系统简介 (4)1.2 功能特点 (4)1.2.1 车牌识别 (4)1.2.2 电子支付 (4)1.2.3 智能导航 (4)1.2.4 车位管理 (4)1.2.5 数据统计与分析 (4)1.2.6 安全监控 (4)1.2.7 系统集成 (4)1.2.8 用户权限管理 (4)1.2.9 远程控制 (5)第二章系统安装与配置 (5)2.1 硬件安装 (5)2.1.1 安装准备 (5)2.1.2 控制器安装 (5)2.1.3 读卡器安装 (5)2.1.4 摄像头安装 (5)2.2 软件安装 (5)2.2.1 安装准备 (5)2.2.2 安装过程 (6)2.3 参数配置 (6)2.3.1 基本参数配置 (6)2.3.2 人员权限配置 (6)2.3.3 车牌识别配置 (6)2.3.4 系统监控配置 (6)第三章用户注册与权限管理 (6)3.1 用户注册 (7)3.1.1 注册流程 (7)3.1.2 注册注意事项 (7)3.2 权限分配 (7)3.2.1 权限等级 (7)3.2.2 权限分配流程 (7)3.2.3 权限变更 (7)3.3 用户管理 (8)3.3.1 用户查询 (8)3.3.2 用户禁用与启用 (8)3.3.3 用户信息修改 (8)3.3.4 用户注销 (8)第四章车辆入场管理 (8)4.1 车牌识别 (8)4.1.2 操作流程 (8)4.1.3 注意事项 (8)4.2 入场确认 (8)4.2.1 功能概述 (9)4.2.2 操作流程 (9)4.2.3 注意事项 (9)4.3 车辆信息记录 (9)4.3.1 功能概述 (9)4.3.2 操作流程 (9)4.3.3 注意事项 (9)第五章车辆出场管理 (9)5.1 车牌识别 (9)5.1.1 车牌识别系统概述 (9)5.1.2 车牌识别流程 (9)5.1.3 注意事项 (10)5.2 费用计算 (10)5.2.1 费用计算规则 (10)5.2.2 费用计算流程 (10)5.2.3 注意事项 (10)5.3 出场确认 (10)5.3.1 出场确认流程 (10)5.3.2 注意事项 (10)第六章停车费用管理 (11)6.1 费用标准设置 (11)6.1.1 概述 (11)6.1.2 设置流程 (11)6.1.3 注意事项 (11)6.2 费用查询 (11)6.2.1 概述 (11)6.2.2 查询流程 (11)6.2.3 注意事项 (11)6.3 费用结算 (12)6.3.1 概述 (12)6.3.2 结算流程 (12)6.3.3 注意事项 (12)第七章车位管理 (12)7.1 车位信息录入 (12)7.1.1 功能概述 (12)7.1.2 操作步骤 (12)7.1.3 注意事项 (12)7.2 车位状态监控 (13)7.2.1 功能概述 (13)7.2.2 操作步骤 (13)7.3 车位分配 (13)7.3.1 功能概述 (13)7.3.2 操作步骤 (13)7.3.3 注意事项 (13)第八章系统维护与故障处理 (14)8.1 系统升级 (14)8.1.1 升级准备 (14)8.1.2 升级流程 (14)8.1.3 升级注意事项 (14)8.2 故障排查 (14)8.2.1 故障分类 (14)8.2.2 故障排查流程 (14)8.2.3 故障排查方法 (15)8.3 故障处理 (15)8.3.1 软件故障处理 (15)8.3.2 硬件故障处理 (15)8.3.3 人工操作失误处理 (15)第九章安全管理 (15)9.1 视频监控 (15)9.1.1 功能概述 (15)9.1.2 操作步骤 (16)9.2 安全预警 (16)9.2.1 功能概述 (16)9.2.2 操作步骤 (16)9.3 事件处理 (16)9.3.1 功能概述 (16)9.3.2 操作步骤 (16)第十章数据统计与分析 (17)10.1 车流量统计 (17)10.1.1 统计方法 (17)10.1.2 统计结果展示 (17)10.2 收入统计 (17)10.2.1 统计方法 (17)10.2.2 统计结果展示 (17)10.3 数据分析 (18)10.3.1 车流量与收入关系分析 (18)10.3.2 车流量分布分析 (18)10.3.3 收入结构分析 (18)第一章概述1.1 系统简介智能停车场管理系统，是一种基于现代电子信息技术、计算机技术、网络通信技术和智能控制技术，为实现停车场高效、安全、便捷管理而研发的高科技产品。
停车场收费管理系统使用手册
前言因为技术不断进步，研发永无止境。
因此我们智能停车场一卡通软件会经常更新，所以后续每个版本在功能上都会较之前版本有些差异,具体版本新功能新特性请以当前实际版本功能为准。
本说明书仅以做参考。
版本新特性:1.新增车场设置向导2.数据库自动备份功能增加储值卡功能4.新增sql2005数据库支持5.增加换班日志报表6.增加ID卡检测功能7.增加隐藏门禁功能8.在线监控增加4，6换面切换功能9.新增ID/IC优先设置10.新增启动即进入在线监控设置11.卡片发行时可快速增加人事信息12.新增人脸抓拍功能13.增加远距离卡是否压地感读卡设置14.增加按次收费设置15.增加IC固定卡可重复出入场设置16.增加系统故障检测窗体17.增加支持用操作卡脱机挂失解挂卡号功能18.现在证件抓拍支持全部视频卡19.视频卡驱动安装后无需安装补丁20.修改提取脱机记录有时产生重复出场纪录(多进多出，入口机号大于出场记号时)一、系统概述智能停车场收费系统采用感应式IC/ID卡来管理车辆进出停车场。
在停车场的出入口设置一套出入口管理设备，使停车场形成一个相对封闭的场所，临时用户进出车只需将IC卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，智能道闸自动启闭，方便快捷地进行着停车场的管理；固定用户刷卡放行。
进场车主和停车场的管理人员均持有一张具有自己私人密码的非接触IC或ID卡，作为个人的身份识别，只有通过系统检验认可的IC/ID卡才能进行操作(管理卡)或进出（停车卡），充分保证了系统的安全性、保密性，有效地防止车辆失窃，免除车主后顾之忧。
管理卡分级发行、确定权限，以杜绝管理人员作弊。
任何一张管理卡持有者上机操作前均要凭卡进行操作登记。
对出口值班员来讲，操作登记完毕后则可进入收费管理，期间该出口所有收费均自动记入该值班员名下并存入电脑数据库。
由于值班员持操作卡受权限限制，不能进入系统中更高的软件菜单项，所以对电脑所记录的数据无法干涉；上级管理者可以凭卡随时查询，核对或打印一个值班段或任何一段时间乃至整个停车场的工作记录。
