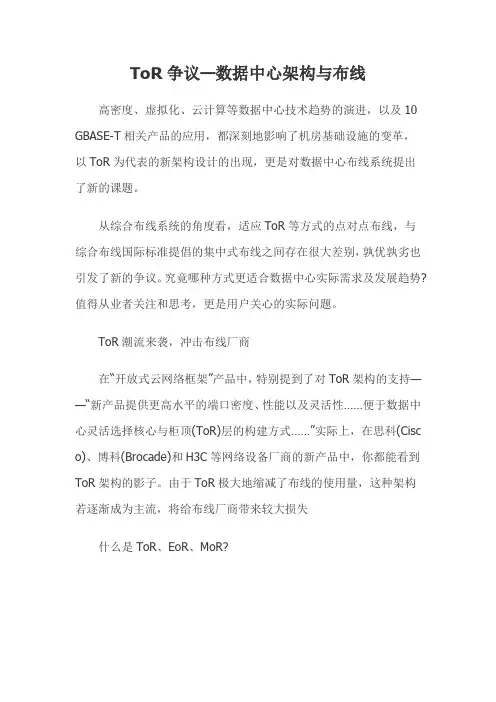

ToR争议—数据中心架构与布线
ToR争议—数据中心架构与布线高密度、虚拟化、云计算等数据中心技术趋势的演进，以及10 GBASE-T相关产品的应用，都深刻地影响了机房基础设施的变革，以ToR为代表的新架构设计的出现，更是对数据中心布线系统提出了新的课题。
从综合布线系统的角度看，适应ToR等方式的点对点布线，与综合布线国际标准提倡的集中式布线之间存在很大差别，孰优孰劣也引发了新的争议。
究竟哪种方式更适合数据中心实际需求及发展趋势?值得从业者关注和思考，更是用户关心的实际问题。
ToR潮流来袭，冲击布线厂商在“开放式云网络框架”产品中，特别提到了对ToR架构的支持——“新产品提供更高水平的端口密度、性能以及灵活性……便于数据中心灵活选择核心与柜顶(ToR)层的构建方式……”实际上，在思科(Cisc o)、博科(Brocade)和H3C等网络设备厂商的新产品中，你都能看到ToR架构的影子。
由于ToR极大地缩减了布线的使用量，这种架构若逐渐成为主流，将给布线厂商带来较大损失什么是ToR、EoR、MoR?ToR的英文全称为Top of Rank，意指柜顶，与列末EoR(Endof Row)及列中MoR(Middle of Row)一样，都是数据中心的一种架构设计方式。
传统的机房架构主要以EoR和MoR方式(两者差别主要在于网络机柜的位置不同)为主，采取类似的集中式布线。
其中，EoR方式是指服务器机柜中所有的服务器端口，都通过跳线连接到机柜上的配线架，再由配线架上的铜缆延伸到网络机柜(位于一组机柜尾部)中的接入交换机上。
MoR方式与EoR方式类似，只是将网络机柜部署在服务器机柜的中部，从而在一定程度上减少了从服务器机柜到网络机柜的线缆距离。
ToR方式的出现，为机房架构设计带来了新的变化：该方式将接入交换机放置在每个服务器机柜或单元的顶部，机柜内服务器直接通过短跳线连接到顶部的交换机上，再经由光纤从交换机的上行链路端口连至核心交换机。
粗看上去，ToR与EoR/MoR两类方式，只是在接入交换机的位置上发生了变化，但实际上改变了整个机房的网络结构。
数据中心布线设计
数据中心布线设计在当今数字化的时代，数据中心已成为企业和组织运营的核心基础设施。
而数据中心布线设计则是确保数据中心高效、稳定运行的关键环节。
一个合理、可靠的布线系统不仅能够满足当前的业务需求，还能为未来的扩展和升级提供良好的基础。
数据中心布线的重要性不言而喻。
它就像是数据中心的“血管”，负责传输各类信息和数据。
如果布线设计不合理，可能会导致信号衰减、延迟增加、数据丢失等问题，严重影响数据中心的性能和可靠性。
因此，在进行数据中心布线设计时，需要充分考虑多方面的因素。
首先，要明确数据中心的业务需求和未来发展规划。
这包括预计的服务器数量、存储容量、网络流量等。
只有清楚了解这些，才能确定布线系统所需的带宽和端口数量。
例如，如果预计未来业务会快速增长，那么在布线设计时就应预留足够的扩展空间，避免日后因容量不足而进行大规模的改造。
其次，选择合适的布线介质也至关重要。
常见的布线介质有双绞线、光纤等。
双绞线成本相对较低，适用于短距离传输和较低带宽需求的场景。
而光纤则具有更高的带宽、更低的信号衰减和更远的传输距离，适用于对性能要求较高的核心网络和长距离连接。
在实际设计中，往往会根据不同的区域和应用需求，灵活选择和组合这两种介质，以达到最佳的性价比。
线缆的敷设方式也是设计中的一个重要考虑因素。
常见的敷设方式有架空敷设和地下敷设。
架空敷设施工相对简单，便于维护和扩展，但可能会影响美观和空间利用。
地下敷设则更加整洁美观，不占用空间，但施工难度较大，维护成本较高。
在选择敷设方式时，需要综合考虑数据中心的布局、建筑结构、消防安全等因素。
布线系统的拓扑结构也会对性能产生影响。
常见的拓扑结构有星型、环型和总线型等。
星型拓扑结构易于扩展和管理，但成本相对较高；环型拓扑结构具有较高的可靠性，但在故障诊断和恢复方面较为复杂；总线型拓扑结构成本较低，但性能和扩展性相对较差。
在实际应用中，通常会根据数据中心的规模、业务需求和可靠性要求，选择合适的拓扑结构，或者采用多种拓扑结构相结合的方式。
数据中心布线系统构成图
数据中心电信空间和相关布局1 概述数据中心要求专用空间来支持电信基础设施。
电信空间必须被专用于支持电信电缆和设备。
一个数据中心中典型的空间一般包括入口房间、主要分布区域（MDA ）、水平分布区域（HDA ）、区域分布区域（ZDA ）和设备分布区域（EDA ）。
根据数据中心的规模，不是所有这些空间都用在一个结构中。
这些空间的设计应该考虑能够适应进化技术的增长和转变。
这些空间可以是无墙的，也可以有墙的，或者是从其它计算机房空间独立出来的。
区域配线区2 数据中心结构2.1 要素数据中心电信空间包括入口房间、主要分布区域（MDA）、水平分布区域（HDA）、区域分布区域（ZDA）和设备分布区域（EDA）。
入口房间是用于数据中心结构电缆系统和建筑物内部电缆的接口，既是接入运营商又是消费者自有。
这个空间包括接入运营商的分隔硬件和接入运营商的设备。
如果数据中心在一个一般办公用途或除数据中心外还有其它性质空间的建筑物中，入口房间可以位于计算机房外面。
入口房间位于计算机房外面也可以增加安全，因为它避免了接入运营商技师进入计算机房。
数据中心可以有多个入口房间来提供给附加的冗余或用来避免接入运营商的备用电路超过最大的电缆长度。
入口房间通过主要分布区域与计算机房交界。
入口房间可以与主要分布区域相邻或与主要分布区域结合。
主要分布区域包括主要十字连接（MC），它是数据中心结构电缆系统分布区域的中心点。
当设备区域直接从主要分布区域得到服务时，主要分布区域也可能包括水平交叉连接（HC）。
这个空间是在计算机房内的。
在多租客数据中心，为安全起见，主要分布区域可以位于一个专用房间。
每一个数据中心必须至少有一个主要分布区域。
计算机房中心路由器、中心局域网（LAN）开关、中心存储区域网络（SAN）开关和专用的分枝交换（PBX）是经常位于主要分布区域的。
因为这一空间是数据中心电缆基础设施的中心。
接入运营商的备用设备（如：M13多路(复用)器）是经常位于主要分布区域而不是在入口房间，这样可以避免由于电路长度限制而需要第二个入口房间，主要分布区域可以服务于一个数据中心中的一个或多个水平分布区域或设备分布区域，一个或多个电信房间位于计算机房外面用来支持办公空间、操作中心和其它外部支持房间。
数据中心综合布线
数据中心综合布线
一、概述
本文档旨在提供关于数据中心综合布线的详细信息，包括分类、设计原则、敷设要求等内容。
二、分类
1\数据中心综合布线按照设备所用的通信协议进行分类，主要
包括：
●以太网布线
●光纤布线
●串行接口布线
三、设计原则
1\保证高可靠性和冗余性
●设备间使用冗余连接
●确保备用供电和数据链路
2\灵活性和可扩展性
●预留足够的空间和资源，以适应未来的技术升级和扩建需
求
●使用模块化设计，便于增加或更换设备
3\管理和监控性能
●配备合适的管理和监控系统，以便随时监测设备和布线的运行状态
●配置合适的监测工具，便于实时分析和故障排除
四、敷设要求
1\机房规划和设计
●设备放置和排列合理，确保散热和空气流通
●控制机房的温度、湿度等环境参数
2\布线路径和通道设计
●确保布线路径的合理性和安全性
●使用合适的通道和支架，便于布线的维护和管理
3\线缆选择
●根据不同应用需求选择合适的线缆类型，如Cat 6、Cat
7、单模光纤等
●确保线缆的品质和性能，避免信号损失和干扰
4\连接器和面板
●选择标准化的连接器和面板，确保兼容性和可维护性
●使用高质量的连接器和面板，确保信号质量和可靠性
附件：本文档涉及附件，如化验报告、设计图纸等，详见附件部分。
法律名词及注释：
1\数据中心：指用于集中存储、管理、处理和分发数据的中央设施。
2\综合布线：指将数据中心内的设备之间进行交互通信所需要的电缆、线缆和连接器等组成的网络。
数据中心计算机房内布线组成
数据中心计算机房内布线组成机房布线系统组成由于TIA942标准中所描述的布线系统结构，是目前机房布线工程中广为采用的实施方案架构，下面以此为例介绍布线系统各部份具体组成内容与技术要点。
一、数据中心计算机房内布线数据中心计算机房内布线空间包含主配线区，中间配线区（可选），水平配线区，区域配线区和设备配线区。
（1）主配线区（MDA）主配线区包括主交叉连接（MC）配线设备，它是数据中心布线系统的中心配线点。
当设备直接连接到主配线区时，主配线区可以包括水平交叉连接（HC）的配线设备。
主配线区可以在数据中心网络核心的路由器、交换机、存储区域网络交换设备和PBX设备的支持下，服务于一个或多个及不同地点的数据中心内部的中间配线区、水平配线区或设备配线区，以及各个数据中心外部的电信间，并为办公区域、操作中心和其它一些外部支持区域提供服务和支持。
有时，接入电信业务经营者的通信设备（如通信的传输设施）也被放置在该区域，以避免因缆线超出规定传输距离或考虑数据中心布线系统及通信设备可直接与安装于进线间电信业务经营者的通信业务接入设施实现互通。
主配线区位于计算机房内部，为提高其安全性，主配线区也可以设置在计算机房内的一个专属空间内。
每一个数据中心应该至少有一个主配线区。
（2）中间配线区（IDA）可选的中间配线区用于支持中间交叉连接（IC），常见于占据多个建筑物、多个楼层或多个机房的大型数据中心。
每间房间、每个楼层甚至每个建筑物可以有一个或多个中间配线区，并服务一个或多个水平配线区和设备配线区，以及计算机房以外的一个或多个电信间。
作为第二级主干，交叉的配线设备位于主配线区和水平配线区之间。
中间配线区可包含有源设备。
（3）水平配线区（HDA）水平配线区用来服务于不直接连接到主配线区的HC设备。
水平配线区主要包括水平配线设备，为终端设备服务的局域网交换机、存储区域网络交换机和KVM交换机。
小型的数据中心可以不设水平配线区，而由主配线区来支持。
浅析数据中心网络布线架构
浅析数据中心网络布线架构数据中心布线架构基于网络架构，但又有其独立性。
布线架构既要支撑网络架构，同时也要实现便利的管理功能和可灵活调整、易于扩展的能力。
毕竟，在配线架上进行维护操作，都远优于直接到设备端口上进行操作。
目前，常见的数据中心网络布线架构，主要有三种：区域分布式（zone-distribution）、直连式（direct-connect）和置顶式ToR （top-of-rack）。
采用何种架构主要取决于服务器的种类和大小，以及对业务和操作等方面的考虑。
面对不同需求，每种架构均有优劣。
区域分布式架构区域分布式是一种典型的布线架构，这种布线架构是结构化布线，作为TIA-942数据中心标准中所推荐的架构，它的特点是模块化和灵活。
在电缆的数量成本、管理性、有源设备利用率方面，它是性价比最佳的选择，适合中大型数据中心，能够适应不同的网络架构。
区域分布式架构主要分为三种：端列头交换（End-of-Row/EoR Switching）――列头柜在每列机柜的两端的方式；中间列头交换（Middle-of-Row/MoR Switching）――列头柜在每列机柜的中间位置；独立网络机柜或机架（Standalone network cabinets or racks/Network POD）――在区域中设置独立的区域放置布线和网络设备。
EoR（End-of-Row）是最常用的方法。
在列头柜中用一个核心汇聚交换机去支持一个或更多的机架。
因为网口集中，这种方法通常性价比较高。
同时，这种方法也是最不需要考虑服务器特性的方法，它能提供最大的灵活性同时支持不同的服务器。
在某些情况下，EoR还具有提高性能的优势，比如需要交换大量信息的两台服务器可以放在同一张交换机板卡上，相对于板卡到板卡或者是交换机到交换机的交换方式，这种方法会更快。
EoR的主要缺点则是需要大量的跳线连到交换机，布线的成本相对较高，大量的数据线也会降低冷却系统的通风量。
数据中心布线方案
数据中心布线方案数据中心布线方案1.简介在当今数字化时代，数据中心成为了各行业的核心组成部分。
一个高效的数据中心布线方案能够提供可靠的数据传输、优化网络性能以及确保信息安全。
本文档将详细介绍数据中心布线方案的各个方面。
2.设计原则2.1 可扩展性数据中心布线方案应该具备良好的可扩展性，能够适应未来业务的增长和技术的发展需求。
2.2 安全性数据中心是存储和处理敏感数据的关键环节，因此安全性是布线方案设计的重要考虑因素。
3.布线类型3.1 水平布线水平布线是指在数据中心内部连接服务器、存储设备和网络设备的布线方案，主要包括分类5e、6和6A以及光纤布线等。
3.2 垂直布线垂直布线是指连接数据中心内部设备与外部网络设备之间的布线方案，主要由光纤组成。
4.布线设计4.1 机房规划4.1.1 确定机房大小和布局，并考虑未来的扩展需求。
4.1.2 确定机房的供电、空调和防火系统等基础设施。
4.2 网络架构设计4.2.1 根据业务需求和性能要求，设计网络拓扑结构，包括核心交换机、汇聚交换机和接入交换机的规划。
4.2.2 设计网络分区和VLAN划分，实现网络的隔离和管理。
4.3 机柜布局4.3.1 确定机柜数量和大小，以及其布置方式。
4.3.2 设计良好的机柜布局，包括合理安排设备、线缆和走道的位置。
4.4 光纤布线设计4.4.1 根据需求确定光纤类型和规格。
4.4.2 设计光纤布线路径，包括起始点、终止点和中继点的位置。
4.5 数据线缆布线设计4.5.1 根据需求确定数据线缆类型和规格，如Cat5e、Cat6等。
4.5.2 设计数据线缆的布线路径，包括起始点、终止点和中继点的位置。
5.附件本文档附带的文件包括：- 数据中心布线方案图纸- 布线材料清单- 设备安装手册6.法律名词及注释6.1 数据保护条例（General Data Protection Regulation，GDPR）：欧盟颁布的保护个人数据安全和隐私的条例。
