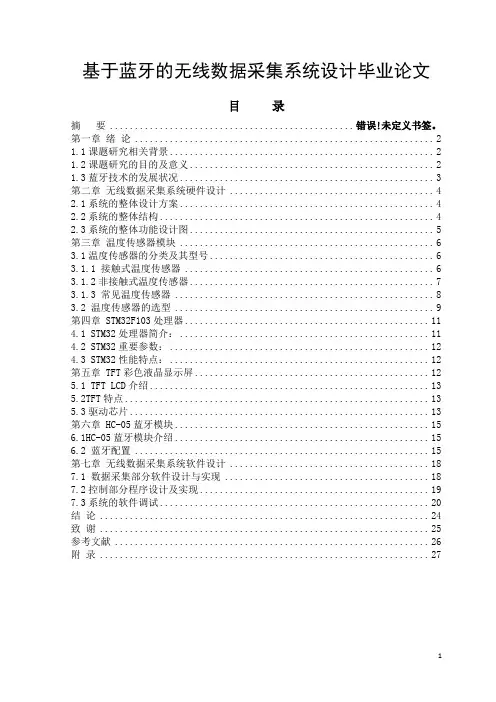

基于蓝牙的无线数据采集系统设计毕业论文目录摘要 ................................................. 错误!未定义书签。
第一章绪论 (2)1.1课题研究相关背景 (2)1.2课题研究的目的及意义 (2)1.3蓝牙技术的发展状况 (3)第二章无线数据采集系统硬件设计 (4)2.1系统的整体设计方案 (4)2.2系统的整体结构 (4)2.3系统的整体功能设计图 (5)第三章温度传感器模块 (6)3.1温度传感器的分类及其型号 (6)3.1.1 接触式温度传感器 (6)3.1.2非接触式温度传感器 (7)3.1.3 常见温度传感器 (8)3.2 温度传感器的选型 (9)第四章 STM32F103处理器 (11)4.1 STM32处理器简介： (11)4.2 STM32重要参数： (12)4.3 STM32性能特点： (12)第五章 TFT彩色液晶显示屏 (12)5.1 TFT LCD介绍 (13)5.2TFT特点 (13)5.3驱动芯片 (13)第六章 HC-05蓝牙模块 (15)6.1HC-05蓝牙模块介绍 (15)6.2 蓝牙配置 (15)第七章无线数据采集系统软件设计 (18)7.1 数据采集部分软件设计与实现 (18)7.2控制部分程序设计及实现 (19)7.3系统的软件调试 (20)结论 (24)致谢 (25)参考文献 (26)附录 (27)第一章绪论1.1课题研究相关背景蓝牙是一种支持设备短距离通信的无线电技术。
可实现固定设备、移动设备和楼宇个人域网之间的短距离数据交换，蓝牙的标准是IEEE802.15，工作在2.4GHz 频带，带宽为1Mb/s。
蓝牙技术最初由电信巨头爱立信公司于1994年创制，当时是作为RS232数据线的替代方案。
蓝牙可连接多个设备，克服了数据同步的难题。
如今蓝牙由蓝牙技术联盟(Bluetooth Special Interest Group，简称SIG)管理。
《2024年基于单片机的蓝牙接口设计及数据传输的实现》范文
《基于单片机的蓝牙接口设计及数据传输的实现》篇一一、引言随着科技的快速发展，无线通信技术已成为现代电子产品的重要组成部分。
蓝牙技术以其低成本、低功耗和高度兼容性，在无线通信领域中占据了重要地位。
本文将探讨基于单片机的蓝牙接口设计及数据传输的实现，重点介绍设计原理、实现方法和应用场景。
二、设计原理1. 硬件组成基于单片机的蓝牙接口设计主要由单片机、蓝牙模块和其他必要的外围电路组成。
其中，单片机作为核心控制器，负责处理数据和协调各部分的工作；蓝牙模块则负责无线通信，实现数据的收发。
2. 通信协议蓝牙通信采用低功耗蓝牙（BLE）技术，通过蓝牙模块与单片机之间建立无线连接，实现数据的传输。
在数据传输过程中，遵循蓝牙通信协议，确保数据的可靠性和稳定性。
三、接口设计1. 接口类型根据应用需求，设计合适的接口类型。
常见的接口类型包括串口、SPI、I2C等。
在本设计中，采用串口作为主要的数据传输接口，实现单片机与蓝牙模块之间的通信。
2. 接口电路设计接口电路设计是蓝牙接口设计的关键部分。
在电路设计中，需要考虑到信号的稳定性、抗干扰性和传输速率等因素。
通过合理的电路设计和布局，确保接口的可靠性和稳定性。
四、数据传输实现1. 数据发送单片机通过串口将待发送的数据传输至蓝牙模块。
蓝牙模块接收到数据后，按照蓝牙通信协议进行封装，并通过无线方式发送至目标设备。
2. 数据接收目标设备接收到蓝牙模块发送的数据后，按照蓝牙通信协议进行解封装，并将数据通过串口传输至单片机。
单片机对接收到的数据进行处理和存储。
五、实现方法及步骤1. 硬件选型与采购根据设计需求，选择合适的单片机和蓝牙模块。
确保所选硬件具有良好的性能和稳定性，以满足实际应用的需求。
2. 电路设计与制作根据接口电路设计，制作电路板。
在制作过程中，需要注意电路的布局和抗干扰措施，以确保电路的可靠性。
3. 程序设计与调试编写单片机和蓝牙模块的程序，实现数据的收发和处理。
在程序调试过程中，需要确保数据的准确性和可靠性，以及对异常情况的处理能力。
单片机与蓝牙模块通信技术研究与案例分析
单片机与蓝牙模块通信技术研究与案例分析技术的快速发展使得蓝牙模块在单片机中的应用变得越来越广泛。
蓝牙作为一种无线通信技术，具有低功耗、短距离、高传输速率等特点，非常适合于单片机与外部设备进行通信。
本文将对单片机与蓝牙模块通信技术进行研究，并通过具体的案例分析展示其应用。
一、单片机与蓝牙模块通信原理单片机与蓝牙模块通信主要是通过串口通信来实现的。
现场可编程门阵列（FPGA）是一种半导体器件，可根据用户的需求进行编程，并实现特定的功能。
FPGA中的硬件描述语言可以对芯片内部的逻辑电路进行编程，实现与单片机的通信。
通过在单片机中编写相应的代码，我们可以实现与FPGA的通信，并通过蓝牙模块将数据传输到远程设备。
二、单片机与蓝牙模块通信技术的研究1. 通信协议在单片机与蓝牙模块之间进行通信时，需要选择合适的通信协议。
常用的通信协议有UART、SPI和I2C等。
UART通信协议是最常见的一种，其发送和接收数据的速度可以通过波特率进行调整。
SPI通信协议用于通信速度要求较高的场景，它需要使用多个引脚进行通信。
I2C通信协议适用于通信双方芯片引脚有限的情况，可以通过两根线进行数据传输。
2. 蓝牙模块选择不同的项目需要选择合适的蓝牙模块。
蓝牙模块有很多种类型，包括经典蓝牙模块和低功耗蓝牙模块。
经典蓝牙模块适用于音频传输、数据传输等场景，而低功耗蓝牙模块适用于需要长时间待机的场景。
根据项目需求，选择合适的蓝牙模块很重要。
3. 通信距离蓝牙模块的通信距离决定了单片机与外部设备之间的数据传输范围。
一般来说，蓝牙模块的通信距离在几十米以内，如果需要更远的通信距离，可以采用信号增强器或者选择其他的通信方式。
三、单片机与蓝牙模块通信案例分析以智能家居系统为例，进行单片机与蓝牙模块通信的案例分析。
在智能家居系统中，单片机通过蓝牙模块与用户的手机进行通信，实现对家居电器的远程控制。
首先，将蓝牙模块与单片机连接，并进行相应的配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．引言
蓝牙技术是近年来发展迅速的短距离无线通信技术，可以用来替代数字设备间短距离的有线电缆连接。
利用蓝牙技术构建数据采集无线传输模块，与传统的电线或红外方式传输测控数据相比，在测控领域应用篮牙技术的优点主要有[1][2][3]：
1.采集测控现场数据遇到大量的电磁干扰，而蓝牙系统因采用了跳频扩频技术，故可以有效地提高数据传输的安全性和抗干扰能力。
2.无须铺设线缆，降低了环境改造成本，方便了数据采集人员的工作。
3.可以从各个角度进行测控数据的传输，可以实现多个测控仪器设备间的连网，便于进行集中监测与控制。
2．系统结构原理
本课题以单片机和蓝牙模块ROK 101 008为主，设计了基于蓝牙无线传输的数据采集系统，整个装置由前端数据采集、传送部分以及末端的数据接受部分组成（如PC机）。
前端数据采集部分由位于现场的传感器、信号放大电路、A/D 转换器、单片机、存储器、串口通信等构成,传送部分主要利用自带微带天线的蓝牙模块进行数据的无线传输；末端通过蓝牙模块、串口通信传输将数据送到上位PC机进一步处理。
整个系统结构框架图如图1所示。
AT89C51单片机作为下位机主机，传感器获得的信号经过放大后送入12位A/D转换器AD574A进行A/D 转换，然后将转换后的数据存储到RAM芯片
6264中。
下位机可以主动地或者在接收上位机通过蓝牙模块发送的传送数据指令后，将6264中存储的数据按照HCI-RS232传输协议进行数据定义，通过MAX3232进行电平转换后送至蓝牙模块，由篮牙模块将数据传送到空间，同时上位机的蓝牙模块对此数据进行接收,再通过MAX3232电平转换后传送至PC 机，从而完成蓝牙无线数据的交换。
图1. 基于蓝牙无线传输的数据采集系统结构框架图3．数据采集系统的下位机电路设计[4]
信号放大电路主要采用高共模抑制比放大电路，它由三个集成运算放大器组成，本课题选用的集成运算放大器TL082具有高精度、低漂移的特性。
AT89C51与A/D转换器AD574A及外扩数据存储器6264的接口示意图如图2所示。
AT89C51通过地址译码器74LS138、地址锁存器74LS373，对A/D转换器、数据存储器进行地址选择。
图2.AT89C51与AD574及外扩数据存储器6264的接口示意图
蓝牙模块与AT89C51串口之间采用蓝牙模块提供的RS232传输层接口实现通信，需要外接电路实现电平转换，由于蓝牙模块需3.3V供电，因此这里选用MAX3232芯片作电平转换芯片。
另外，为了将5V输入电压转换为3.3V电压，选用电源稳压芯片7301为蓝牙模块供电。
AT89C51通过MAX3232与蓝牙模块的接口示意图如图3所示。
图3.AT89C51通过MAX3232与蓝牙模块的接口示意图
4. 数据采集和蓝牙通信的软件实现
本课题的软件主要包括两部分：数据采集和蓝牙通信，采用汇编语言和C51混合编程。
为了保证数据采集的实时性，数据采集部分采用汇编语言编程，单片机采用定时采样，具体选择定时方式2，定时为100微秒，定时结束后，进行A/D转换，单片机采用查询的方式读取AD574A的转换结果，然后将转换后的数据存至外扩存储器6264中。
另外，串行口工作在方式1，波特率为9600bps。
蓝牙通信部分采用C51编程，主要实现利用主机控制器接口HCI层建立点对点
的蓝牙异步无数据传输通道，当两个蓝牙模块链路建立成功后，就可以按照蓝牙规规定的HCI数据分组格式收发数据。
两个蓝牙设备间进行数据通信是通过HCI分组实现的，HCI作为蓝牙软件协议堆栈中软硬件之间的接口，为上层提供了访问和控制蓝牙硬件的统一接口。
HCI是通过分组(Packet)的方式来进行信息交换的。
HCI分组有三种类型:指令分组(Command Packet)、事件分组(Event Packet)和数据分组(Data Packet)。
主机与蓝牙模块用指令--应答方式进行通信，主机向主机控制器发送指令分组；主机控制器执行某一指令后，大多数情况下会返回给主机一个指令完成事件分组(Command Complete Event Packet)，该分组携带有指令完成的信息。
有些分组不会返回指令完成事件，而返回指令状态事件分组(Command Status Event Packet)用以说明主机发出的指令己经被主机控制器接收并开始处理。
如果指令分组的参数有误，返回的指令状态事件分组就会给出相应的错误代码；数据分组分为异步无连接(Asynchronous Connectionless, ACL)数据分组和同步面向连接(Synchronization Connection Oriented, SCO)数据分组两种。
在本课题中，仅涉及到数据通信，而没有涉及到语音通信，因此建立的是ACL链路。
单片机与蓝牙模块的软件接口，就是指单片机如何通过软件实现向蓝牙模块发送HCI指令，蓝牙模块又如何通过软件向单片机返回HCI事件以及两者之间如何实现数据传输。
单片机和蓝牙模块间通信的过程是通过键入HCI指令，观察收到的HCI事件。
当两个蓝牙模块建立链路成功后，
就可以按照蓝牙规规定的HCI数据包格式收发数据。
在通过蓝牙模块进行数据通信时，首先要进行蓝牙模块的初始化和HCI层流控设置。
典型的蓝牙模块间的ACL数据通信流程有6个步骤:蓝牙模块自身初始化Init Bluetooth( )、HCI流量控制设置Flow Set( )、查询Inquiry( )、建立连接Great Connection( )、进行数据通信Data_ Transmit(Data Length, HCI_ Number)和断开连接Disconnect() [5]。
初始化程序主要是单片机对蓝牙发送一系列命令分组。
单片机每向蓝牙发送一个HCI命令分组就要接收蓝牙返回的事件分组，判断命令执行的情况。
若返回事件分组不正确就要重新初始化蓝牙，直到完全正确。
蓝牙设备在初始化完成之后，通过Set_ Host_ Controller_ To_ Host_ Flow_ Control指令打开主机控制器到主机的流量控制，并通过Host Buffer Size指令来对流量控制进行配置，包括数据分组的长度等。
此后，主设备查询周围的蓝牙设备，找到之后即可向其发出建立连接指令，建立ACL连接。
成功建立连接之后就可以进行数据通信。
通信完成后，主设备和从设备都可以发出断开连接的命令Disconnect。
在上述过程中，查询过程不一定存在，所以这只是一般的流程模型。
如果在任何一条指令分组发出后，返回错误的事件分组，则指令需重发直到正确为止[5]。
本课题中，下、上位机的蓝牙模块间进行数据传输的程序流程图分别如图4、5所示。
图4.点对点蓝牙系统主方程序流程图
图5.点对点蓝牙系统从方程序流程图5．结论
随着数据采集技术的不断发展，将蓝牙技术与数据采集技术相结合构建出的数据采集蓝牙无线传输系统具有性能高、体积小、功耗低、抗干扰能力强、数据传输速度快、安装维护方便
适用于移动设备和便携设备等优点。
本课题所设计的数据采集蓝牙无线传输模块，有效的实现了对现场数据的采集和短距离数据的无线传输，对于类似的数据采集系统的设计具有很好的借鉴意义。
本文作者创新点: 基于蓝牙技术的无线数据采集系统可以在短距离用无线接口来代替有线连接，这对于需要采集大量数据的测控场合非常有用，在采集数据时，本系统就可以迅速地将所采集到的数据传送到附近的数据处理装置（例如PC、笔记本电脑）中，不仅避免了在现场铺设大量复杂连线以及对这些接线是否正确的检查与核对，而且不会发生因接线可能存在的错误而造成测控的失误。
