电力线路铁塔拆除施工方案

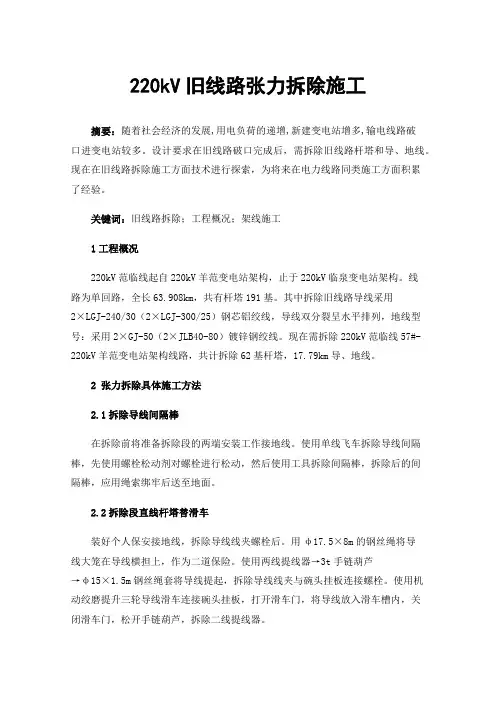

220kV旧线路张力拆除施工
220kV旧线路张力拆除施工摘要：随着社会经济的发展,用电负荷的递增,新建变电站增多,输电线路破口进变电站较多。
设计要求在旧线路破口完成后，需拆除旧线路杆塔和导、地线。
现在在旧线路拆除施工方面技术进行探索，为将来在电力线路同类施工方面积累了经验。
关键词：旧线路拆除；工程概况；架线施工1工程概况220kV范临线起自220kV羊范变电站架构，止于220kV临泉变电站架构。
线路为单回路，全长63.908km，共有杆塔191基。
其中拆除旧线路导线采用2×LGJ-240/30（2×LGJ-300/25）钢芯铝绞线，导线双分裂呈水平排列，地线型号：采用2×GJ-50（2×JLB40-80）镀锌钢绞线。
现在需拆除220kV范临线57#-220kV羊范变电站架构线路，共计拆除62基杆塔，17.79km导、地线。
2张力拆除具体施工方法2.1拆除导线间隔棒在拆除前将准备拆除段的两端安装工作接地线。
使用单线飞车拆除导线间隔棒，先使用螺栓松动剂对螺栓进行松动，然后使用工具拆除间隔棒，拆除后的间隔棒，应用绳索绑牢后送至地面。
2.2拆除段直线杆塔替滑车装好个人保安接地线，拆除导线线夹螺栓后。
用φ17.5×8m的钢丝绳将导线大笼在导线横担上，作为二道保险。
使用两线提线器→3t手链葫芦→φ15×1.5m钢丝绳套将导线提起，拆除导线线夹与碗头挂板连接螺栓。
使用机动绞磨提升三轮导线滑车连接碗头挂板，打开滑车门，将导线放入滑车槽内，关闭滑车门，松开手链葫芦，拆除二线提线器。
2.3耐张塔打反向拉线在准备拆除段的端头耐张塔安装反向临时拉线。
拉线绑扎在导地线挂点附近。
拉线对地夹角不大于45°。
连接方式为：φ15×1.5m钢丝绳套→5t卸扣→φ15×100m钢丝绳→6t手链葫芦→7t地锚。
挂点绑扎处要衬垫圆木与麻袋片，以保护钢丝绳。
2.4旧线连接张力场张力机张力机上缠好13导引绳，将张力场处耐张塔导线耐张管的弯曲部分锯掉，以利于通过放线滑车。
110kV张火双回线路拆除施工方案
110kV张京线路拆除施工方案商丘市天宇建筑公司九月一日批准: 年月日审核: 年月日编制: 年月日目录1. 编制依据2.工程概况及特点3.施工现场组织及人员安排4.拆旧准备工作5.拆旧施工措施6.安全注意事项7.重要危险点预控..8.职业健康安全及环境保护注意事项9.紧急救援预案10.危险源辨识及预控措施：110kV张京线路工程拆除施工方案一、编制依据1.《110kV张京线路工程施工图纸》2.《国家电网公司电力安全工作规程》（电力线路部分）。
3.110kV张京原线路的相关资料及图纸。
4.对拟拆除线路的实际勘查情况二、工程概况及特点:本期工程对110kV张京线路49#—54#线路段及49#线塔东侧线路段（共2基塔）的共八基九挡共计约2公里旧线路及钢管塔进行拆除, 该拟拆除线路交叉跨越 380V 以下线路 5 处, 跨越 10kV 线路 32处, 跨越公路 1处。
其中51#与52#塔中间跨越10KV归德南线105支线, 49#与东侧π型杆中间跨越10KV华归线。
49#及52#为转角塔, 其他均为直线塔, 具体见下面杆塔布置示意图：1.人员安排总负责人: 李华施工负责人:技术负责人: 马宏专职安全员: 班五海停电工作负责人:本次参与施工的技工：10人（中级工6人, 初级工4人）, 辅助工：20人共28人, 提成2个施工班组；每个施工班组设立1安全监护人。
跨越架搭设另行安排。
2. 负责人职责总负责人:负责组织对本工程拆旧线地段, 同参与施工的有关人员进行现场勘察, 并制定编制拆旧施工方案；根据实际工作量对管理人员和施工队人员进行具体的组织分工,并指导组织有关负责人对施工队进行安全技术交底和对现场指挥发布方案实行命令。
施工负责人: 现场方案实行的总负责。
根据总负责人发布的命令向现场具体项目实行人员发布分项施工命令, 并对方案实行过程中的安全负责。
四、技术负责人: 负责施工前的技术准备, 制定实行方案细则, 组织施工方案交底工作。
110kV线路废旧铁塔拆除施工方案
110kV线路废旧铁塔拆除施工方案110kV线路废旧拆除施工方案批准：审核：编写：深圳***************有限公司2020年5月12日第一章编制依据本方案编制依据国家有关法律法规、规范标准及相关技术文件，结合实际情况制定。
第二章工程概况和施工条件2.1 工程概况本工程是对110kV线路废旧铁塔进行拆除，以保障电网安全运行。
2.2 工程规模本工程涉及废旧铁塔拆除，涉及线路长度、铁塔数量等具体数据详见施工图纸。
2.2.3 交通情况本工程所在地区交通便利，道路平坦，无明显交通拥堵情况。
2.3 影响施工的主要和特殊环节分析本工程存在一定的危险性，需要采取安全措施，确保施工过程安全可靠。
同时，还需考虑施工期间对周边环境的影响，及时采取措施减少影响。
2.4 现状线路铁塔图片见附件。
第三章施工总体安排1 施工准备1.1 技术准备施工前需制定详细的施工方案，明确施工步骤、安全措施、应急预案等，确保施工过程安全可靠。
1.2 机具准备根据施工方案确定所需机具设备，做好机具维护保养工作，确保机具设备运转良好。
1.3 现场布置根据施工方案，合理布置施工现场，确保施工过程有序进行。
同时，还需考虑施工期间对周边环境的影响，及时采取措施减少影响。
2.施工组织机构2.1 施工组织机构人员在施工过程中，需要建立一个完整的施工组织机构，以保证施工的顺利进行。
该机构应包括项目经理、技术负责人、安全负责人、质量负责人等职位。
每个职位的职责和权限应明确，以确保施工的质量和安全性。
第四章施工方法4.1 吊车拆除铁塔方法在进行铁塔拆除时，使用吊车是一种常见的方法。
吊车应该选择适合的型号，并且在使用前需要进行检查和维护。
在拆除过程中，吊车应该保持稳定，避免晃动或者倾斜。
同时，需要合理安排工作人员的位置，确保他们的安全。
第五章施工安全措施5.1 安全教育、培训及交底在施工过程中，安全是最重要的因素之一。
因此，需要对工作人员进行安全教育、培训和交底。
铁塔拆除方案
xxxxxxxxxxxxxxxx工程铁塔拆除专项施工方案施工单位（章）_2015_年_9_月_9_日Xxxxxxxxxx有限公司铁塔拆除施工方案批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日一、编制依据●《电力建设安全工作规程（线路部分）》（DL 5009.3-1997）●《输变电工程建设标准强制性条文实施管理规程》(Q／GDW248-2008)●《国家电网公司2009年基建安全管理策划方案》（基建安全［2009］54号）●《国家电网公司电力安全工作规程（线路部分）》（国家电网安监［2009］664号）●《国家电网公司输变电工程安全文明施工标准化工作规定》（2005版）●《输变电工程安全文明施工标准》（Q/GDW250-2009）●《输变电工程安全文明施工标准》（Q/GDW250-2009）●关于印发《国家电网公司输变电工程施工危险点辨识及预控措施》的通知（基建安[2005]50号）二、工程概况xxxxxxx产业园位于嘉峪关关城以西、讨赖河北岸一带，南依讨赖河，西临兰新铁路，北靠在建的兰新铁路第二双线，规划总占地面积约162平方公里，其中，可开发用地约120平方公里。
区域内属戈壁荒滩，地势开阔，地形平坦，是甘肃省规划的百万千瓦级光伏发电基地。
嘉西光伏产业园距市区约16公里，交通便利。
本工程起点为嘉西光伏产业园110千伏汇集升压站，终点为黄草营330KV变电站，线路长度约为46公里。
本工程三回路NN13～NN16段铁塔在2014年施工中，铁塔组立工作已完成，现由于设计图纸变更，原铁塔已不符合图纸设计要求，需要拆除原铁塔，主要工作量如下：本次施工拆除的铁塔共4基，由于拆除工作面临的危险性较高，项目部对本次施工非常重视，开工前已对施工队全体施工人员进行了安全技术交底，施工机械、安全设备、工器具已配置到位。
电力线路铁塔拆除施工方案
1、目的、范围：1．1为保证220kV曲沾Ⅰ回线38#～40#、Ⅱ回线40#～43#区段杆塔（水泥杆）及老沾维线N58~维尼伦变区段杆塔拆除保证安全顺利完成拆除工作而编制。
1．2、本方案仅适用220kV曲沾Ⅰ回线38#～40#、Ⅱ回线40#～43#杆塔拆除、N58~维尼伦变区段杆塔拆。
2、编制依据：2.1 220kV尖山输电线路工程《职业健康安全、环境及文明施工措施》2.2 江西电力设计院回复的工程技术联系单。
3、安全管理目标：1、不发生轻伤及以上人身伤亡事故；2、不发生在有限追溯期内因施工、制造原因和人员责任引发的电网事故及（电网）设备事故；3、不发生恶性误操作事故；4、不发生一般电气误操作事故；5、不发生有人员责任的一般电网事故及（电网）设备事故；6、不发生10万元及以上的施工机械、运输机具及安装设备损坏事故；7、不发生负同等及以上责任的生产性重大交通事故；8、不发生火灾事故；9、不发生违反调度纪律的事件；10、全年事故频率（含交通、机械、设备、火灾事故）控制在5‰以内，负伤频率控制在3‰以内。
4、主要工作量：5、主要施工方案：铁塔及水泥杆均为破坏性拆除，所有拆除均进行回收处理作业程序：工器具准备→导地（松驰）线拆除→附件拆除→打拉线(绞磨安装)→拆除→恢复现场5.1作业前由项目部安全技术人员组织对作业人员进行全面的安全技术交底，并签字。
5.2作业时分2组人员同进行，1组高空主要为导（地）线、附件拆除，2组进行地面绞磨固定；5.3 地面作业在正对线路中心线离需拆除杆塔60～100米范围外选择绞磨固定点，并挖好锚坑，对绞磨进行锚固，锚坑深度不得小于2米。
5.4待全线导（地）线及附件拆除后，对与作业点保持100范围外开始警戒,警戒范围采用三角旗全全封闭,待各点警戒就位后,由总指挥通知绞磨操作员,启动绞磨对杆塔进行施拉,杆塔未拉倒前,不得松懈警戒, 杆塔拆除后由总指挥通知各警戒点撒出警戒.5.4铁塔拆除对塔体4个角度进行打拉线,将塔脚A、D、B、C腿螺栓回松；5.5水泥杆拉线系在横担及杆身中部，铁塔系在塔体中部及横担以下2米,用Ø16钢丝绳作拉线，设2台5T机动绞磨向同一个方向施拉；5.6高空作业必须配戴好安全带，水平、上下移动时都不失去保护；5.7遇有雷雨、暴雨、浓雾、六级以上大风应停止作业。

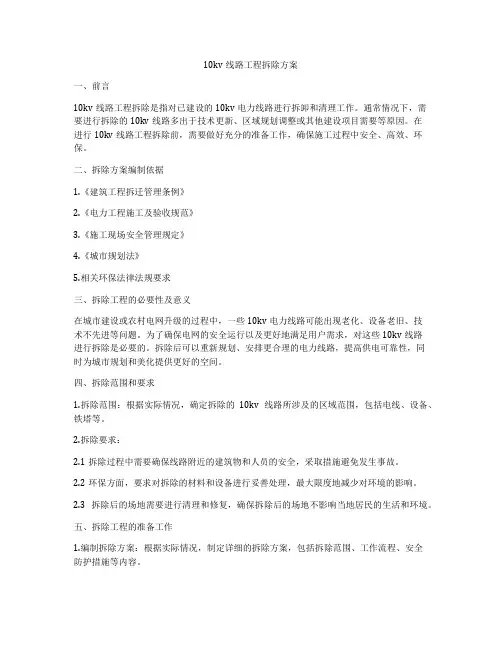

10kv线路工程拆除方案
10kv线路工程拆除方案一、前言10kv线路工程拆除是指对已建设的10kv电力线路进行拆卸和清理工作。
通常情况下，需要进行拆除的10kv线路多出于技术更新、区域规划调整或其他建设项目需要等原因。
在进行10kv线路工程拆除前，需要做好充分的准备工作，确保施工过程中安全、高效、环保。
二、拆除方案编制依据1.《建筑工程拆迁管理条例》2.《电力工程施工及验收规范》3.《施工现场安全管理规定》4.《城市规划法》5.相关环保法律法规要求三、拆除工程的必要性及意义在城市建设或农村电网升级的过程中，一些10kv电力线路可能出现老化、设备老旧、技术不先进等问题。
为了确保电网的安全运行以及更好地满足用户需求，对这些10kv线路进行拆除是必要的。
拆除后可以重新规划、安排更合理的电力线路，提高供电可靠性，同时为城市规划和美化提供更好的空间。
四、拆除范围和要求1.拆除范围：根据实际情况，确定拆除的10kv线路所涉及的区域范围，包括电线、设备、铁塔等。
2.拆除要求：2.1拆除过程中需要确保线路附近的建筑物和人员的安全，采取措施避免发生事故。
2.2环保方面，要求对拆除的材料和设备进行妥善处理，最大限度地减少对环境的影响。
2.3拆除后的场地需要进行清理和修复，确保拆除后的场地不影响当地居民的生活和环境。
五、拆除工程的准备工作1.编制拆除方案：根据实际情况，制定详细的拆除方案，包括拆除范围、工作流程、安全防护措施等内容。
2.调查评估：对拆除线路周边环境进行调查评估，了解周围地形、建筑物、道路等情况，为后续施工做好准备工作。
3.安全防护：对拆除现场进行安全防护，包括设置警示标识、配备必要的安全设备，确保施工人员的安全。
4.环境保护：制定环保措施，减少对环境的影响，避免造成污染。
5.施工人员培训：为参与拆除工程的施工人员提供必要的培训，确保他们具备必要的技能和知识，保障施工安全。
六、拆除工程的具体实施步骤1.准备工作：确定拆除范围，清理施工现场，安排施工人员和设备。
铁塔拆除专项方案
xxxxxxxxxxxxxxxx工程铁塔拆除专题施工方案施工单位（章）__年_9_月_9_日批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日一、编制依据●《电力建设安全工作规程（线路部分）》（DL 5009.3-1997）●《输变电工程建设标准强制性条文实施管理规程》(Q／GDW248-)●《国家电网企业基建安全管理策划方案》（基建安全［］54号）●《国家电网企业电力安全工作规程（线路部分）》（国家电网安监［］664号）●《国家电网企业输变电工程安全文明施工标准化工作要求》（）●《输变电工程安全文明施工标准》（Q/GDW250-）●《输变电工程安全文明施工标准》（Q/GDW250-）●相关印发《国家电网企业输变电工程施工危险点辨识及预控方法》通知（基建安[]50号）二、工程概况xxxxxxx产业园在嘉峪关关城以西、讨赖河北岸一带，南依讨赖河，西临兰新铁路，北靠在建兰新铁路第二双线，计划总占地面积约162平方公里，其中，可开发用地约120平方公里。
区域内属戈壁荒滩，地势开阔，地形平坦，是甘肃省计划百万千瓦级光伏发电基地。
嘉西光伏产业园距市区约16公里，交通便利。
本工程起点为嘉西光伏产业园110千伏聚集升压站，终点为黄草营330KV变电站，线路长度约为46公里。
本工程三回路NN13～NN16段铁塔在施工中，铁塔组立工作已完成，现因为设计图纸变更，原铁塔已不符合图纸设计要求，需要拆除原铁塔，关键工作量以下：此次施工拆除铁塔共4基，因为拆除工作面临危险性较高，项目部对此次施工很重视，开工前已对施工队全体施工人员进行了安全技术交底，施工机械、安全设备、工器具已配置到位。
二、施工组织机构四、 铁塔拆除施工工艺步骤4.1、铁塔拆除步骤施工准备吊车到位 锚固塔身 拆卸螺栓 吊卸塔材 地面拆除 清理现场4.2、施工方法本工程采取四段式铁塔拆除法。
电力线路铁塔拆除施工方案.pdf
电力线路铁塔拆除施工方案1. 引言电力线路铁塔拆除是电力工程中的一项重要任务，其施工方案的制定和执行，不仅关系到工程的顺利进行，还关系到施工过程中的安全和环保等方面。
本文档将详细介绍电力线路铁塔拆除施工方案，包括施工过程、安全措施、环保措施等。
2. 施工过程电力线路铁塔拆除的施工过程分为以下几个步骤：2.1 施工准备在开始拆除工作之前，需要进行施工准备工作。
主要包括如下内容：•组织施工人员，明确各个岗位的职责和任务，确保施工过程中的安全和效率。
•准备必要的工具、设备和材料，包括起重机械、手持工具、锁具等。
•检查铁塔周围的环境，清理周围的杂物，确保施工过程中的顺利进行。
2.2 拆解导线和跳线在拆除铁塔之前，需要先拆解与铁塔连接的导线和跳线。
具体步骤如下：1.切断与铁塔连接的导线和跳线，确保导线和跳线的安全。
2.将切断的导线和跳线予以标记，便于后续的处理和清理。
2.3 拆除铁塔拆除铁塔是整个施工过程的核心环节，具体步骤如下：1.通过起重机械将铁塔分段拆除，首先拆除顶部的部分，然后逐节向下拆除。
2.在拆除过程中，需要注意防止铁塔倒塌造成的危险，必要时需要进行支撑和加固。
3.拆除完成后，将铁塔的各个部分予以分类，分别进行处理和清理。
2.4 清理和回收完成铁塔拆除后，需要进行清理和回收工作。
具体步骤如下：1.清理施工区域，包括铁塔拆除产生的废弃物、杂物等。
2.对废弃物进行分类，将可回收的材料进行分别存放，有害垃圾进行专门处理。
3.对施工现场进行清理和恢复，确保环境的整洁和安全。
3. 安全措施在电力线路铁塔拆除的施工过程中，安全是首要考虑的因素。
为了确保施工过程的安全，需要采取以下措施：1.设立安全警戒线，禁止未经许可的人员进入施工区域。
2.对施工人员进行安全培训，提高其安全意识和应急处理能力。
3.严格执行施工操作规程，遵守操作规范，杜绝违章作业。
4.在拆除塔身时，采取稳定和安全的措施，避免塔身倒塌造成的危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、目的、范围：
1．1为保证220kV曲沾Ⅰ回线38#～40#、Ⅱ回线40#～43#区段杆塔（水泥杆）及老沾维线N58~维尼伦变区段杆塔拆除保证安全顺利完成拆除工作而编制。
1．2、本方案仅适用220kV曲沾Ⅰ回线38#～40#、Ⅱ回线40#～43#杆塔拆除、N58~维尼伦变区段杆塔拆。
2、编制依据：
2.1 220kV尖山输电线路工程《职业健康安全、环境及文明施工措施》
2.2 江西电力设计院回复的工程技术联系单。
3、安全管理目标：
1、不发生轻伤及以上人身伤亡事故；
2、不发生在有限追溯期内因施工、制造原因和人员责任引发的电网事故及（电网）设备事故；
3、不发生恶性误操作事故；
4、不发生一般电气误操作事故；
5、不发生有人员责任的一般电网事故及（电网）设备事故；
6、不发生10万元及以上的施工机械、运输机具及安装设备损坏事故；
7、不发生负同等及以上责任的生产性重大交通事故；
8、不发生火灾事故；
9、不发生违反调度纪律的事件；10、全年事故频率（含交通、机械、设备、火灾事故）控制在5‰以内，负伤频率控制在3‰以内。
4、主要工作量：
5、主要施工方案：
铁塔及水泥杆均为破坏性拆除，所有拆除均进行回收处理
作业程序：工器具准备→导地（松驰）线拆除→附件拆除→打拉线(绞磨安装)→拆除→恢复现场
5.1作业前由项目部安全技术人员组织对作业人员进行全面的安全技术交底，并签字。
5.2作业时分2组人员同进行，1组高空主要为导（地）线、附件拆除，2组进行地面绞磨固定；
5.3 地面作业在正对线路中心线离需拆除杆塔60～100米范围外选择绞磨固定点，并挖好锚坑，对绞磨进行锚固，锚坑深度不得小于2米。
5.4待全线导（地）线及附件拆除后，对与作业点保持100范围外开始警戒,警戒范围采用三角旗全全封闭,待各点警戒就位后,由总指挥通知绞磨操作员,启动绞磨对杆塔进行施拉,杆塔未拉倒前,不得松懈警戒, 杆塔拆除后由总指挥通知各警戒点撒出警戒.
5.4铁塔拆除对塔体4个角度进行打拉线,将塔脚A、D、B、C腿螺栓回松；
5.5水泥杆拉线系在横担及杆身中部，铁塔系在塔体中部及横担以下2米,用Ø16钢丝绳作拉线，设2台5T机动绞磨向同一个方向施拉；
5.6高空作业必须配戴好安全带，水平、上下移动时都不失去保护；
5.7遇有雷雨、暴雨、浓雾、六级以上大风应停止作业。
5.8高空作业必须设安全监护人。
高空作业人员在高空作业前必须经过体检，体检达到合格，适合高空作业，并经安全考试合格，持有高空作业许可证，才能进行高空作业;
5.9高空作业时，不论高空人员之间或高处与地面传递工具和物件时均不得抛扔；如果需要传递，高处之间采用手传递，高处与地面之间则应用绳索传递。
在连接主材时，操作人员应先选择安全位置，然后再进行操作，并及时安装好接地。
塔上作业人员传递工具用工具包，剩余物件或已损坏的物件集中装袋，用绳传递。
塔上应减少双层作业，多人在一处作业或多层作业时，应相互照应，密切配合，严禁蛮干。
6、操作示意图：
6．1水泥杆拆除平面图：
警戒点 2
警戒点 4
6．2立面图：
6．36.3.1拆除警戒与水泥杆拆除一致
8、主要工器具清单。
