常用的金属连接方法
金属焊接工艺
金属焊接工艺焊接方法以下是几种常见的金属焊接方法：1. 电弧焊接：通过在两个金属之间形成弧光，在高温下将它们熔化并连接在一起。
这是一种常用的焊接方法，适用于不同类型的金属。
2. 氩弧焊接：与电弧焊接类似，但在焊接过程中使用惰性气体氩来保护熔化的金属，防止氧气和其他杂质的侵入。
这种方法常用于对焊接质量要求较高的应用中。
3. 气体保护焊接：利用惰性气体（例如氩气）或活性气体（例如二氧化碳）来保护焊接区域，防止氧气和其他杂质的进入。
这种方法适用于焊接不锈钢等特殊金属。
4. 点焊：通过在金属接触点处通过大电流电弧进行瞬间加热，使金属瞬间融化并连接在一起。
这种方法常用于融合金属薄板。
5. 激光焊接：利用激光束产生的高能量焦点，将金属熔化并连接在一起。
这种方法具有精确控制和高速焊接的优势，常用于高精度应用。
焊接参数在进行金属焊接时，有一些关键的参数需要考虑，包括：1. 焊接电流：控制焊接过程中产生的电弧强度和热量。
2. 焊接电压：控制焊接电弧的电场强度，影响焊接区域的热分布。
3. 焊接速度：控制焊接过程中金属的熔化和冷却速度，影响焊接强度和质量。
4. 电弧长度：控制焊接过程中电弧的长度，影响焊接区域的热输入。
5. 氩气流量：对于氩弧焊和气体保护焊，控制氩气的流动速度和保护效果。
检测和质量控制为了确保金属焊接的质量和可靠性，需要进行检测和质量控制。
以下是一些常见的方法：1. X射线检测：通过X射线照射金属焊缝，检测焊缝的缺陷和质量。
2. 超声波检测：利用超声波检测焊缝内部的缺陷和异物。
3. 组织分析：通过金相显微镜观察焊缝的金属组织，评估焊接质量和强度。
4. 压力试验：对焊缝施加一定压力，检测焊缝的密封性和承载能力。
以上是关于金属焊接工艺的简要介绍，不同的焊接方法和参数选择取决于具体应用和需求，确保焊接质量和安全是至关重要的。
各种接头的焊接方法

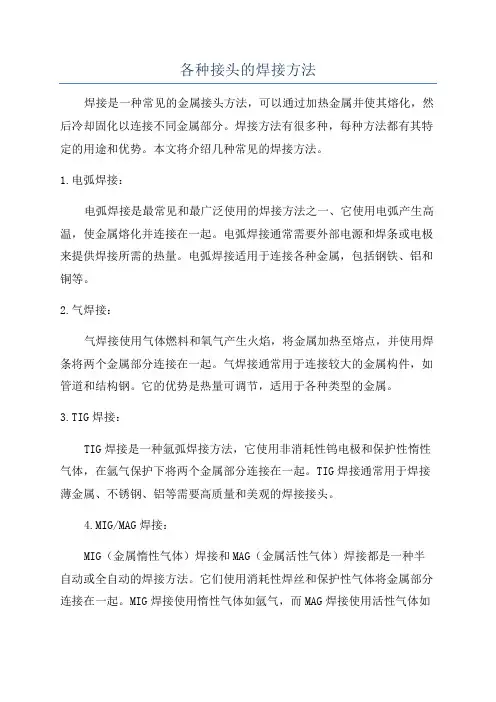

各种接头的焊接方法焊接是一种常见的金属接头方法，可以通过加热金属并使其熔化，然后冷却固化以连接不同金属部分。
焊接方法有很多种，每种方法都有其特定的用途和优势。
本文将介绍几种常见的焊接方法。
1.电弧焊接：电弧焊接是最常见和最广泛使用的焊接方法之一、它使用电弧产生高温，使金属熔化并连接在一起。
电弧焊接通常需要外部电源和焊条或电极来提供焊接所需的热量。
电弧焊接适用于连接各种金属，包括钢铁、铝和铜等。
2.气焊接：气焊接使用气体燃料和氧气产生火焰，将金属加热至熔点，并使用焊条将两个金属部分连接在一起。
气焊接通常用于连接较大的金属构件，如管道和结构钢。
它的优势是热量可调节，适用于各种类型的金属。
3.TIG焊接：TIG焊接是一种氩弧焊接方法，它使用非消耗性钨电极和保护性惰性气体，在氩气保护下将两个金属部分连接在一起。
TIG焊接通常用于焊接薄金属、不锈钢、铝等需要高质量和美观的焊接接头。
4.MIG/MAG焊接：MIG（金属惰性气体）焊接和MAG（金属活性气体）焊接都是一种半自动或全自动的焊接方法。
它们使用消耗性焊丝和保护性气体将金属部分连接在一起。
MIG焊接使用惰性气体如氩气，而MAG焊接使用活性气体如二氧化碳。
这些方法适用于高生产率的焊接，适用于焊接车辆、船舶和结构钢等大型构件。
5.点焊：点焊是一种特殊的焊接方法，它使用电阻加热将两个金属部分连在一起。
点焊通常用于焊接薄金属零件，例如汽车制造中的车身焊接。
点焊可以快速进行，但适用于焊接小面积和相对薄的金属。
6.激光焊接：激光焊接是一种高能焊接方法，它使用高能激光束进行焊接。
激光焊接具有高精度和快速焊接的优势，并且可以用于焊接各种金属。
激光焊接主要用于精密仪器、电子设备制造和航空航天工业。
7.电子束焊接：电子束焊接是一种高能电子束焊接方法，通过将电子束聚焦在金属上，使金属瞬间熔化从而实现连接。
电子束焊接具有高深度和深度焊接的能力，适用于焊接厚金属以及高质量和高密度连接的要求。
金属件的连接方式
金属件的连接方式全文共四篇示例，供读者参考第一篇示例：金属件在工程设计中扮演着非常重要的角色，而金属件的连接方式则直接影响着整个结构的稳定性和耐久性。
金属件的连接方式种类繁多，下面我们就一起来了解一下常见的金属件连接方式。
铆接是一种常见的金属件连接方式，它通过在被连接的金属件上钻孔，然后通过铆钉将两个金属件固定在一起。
铆接具有连接牢固、耐腐蚀等优点，适用于需要承受大拉伸力的结构。
除了以上几种常见的金属件连接方式外，还有很多其他的连接方式，比如焊接螺母连接、插销连接、焊条连接等。
每种连接方式都有其独特的优点和适用范围，具体选择何种连接方式应根据具体的工程要求来确定。
金属件的连接方式对于整个结构的稳定性和耐久性至关重要，正确选择合适的连接方式可以确保结构的安全可靠。
在工程设计中，我们应该根据结构的具体要求和使用环境来选择合适的金属件连接方式，从而确保结构的长期稳定运行。
【这篇文章共有378字】接下来我们来看一些关于金属件连接方式的案例分析，以便更好地理解各种连接方式的应用。
案例一：某建筑结构中需要连接多个金属梁，以承受建筑的重量。
在这种情况下，我们可以选择铆接连接方式，因为铆接连接具有连接牢固、耐腐蚀等优点，在承受大拉伸力的情况下效果更好。
通过以上的案例分析，我们可以更好地了解各种金属件连接方式的应用场景和优缺点，为我们在工程设计中选择合适的连接方式提供了借鉴。
【这篇文章共有356字】第二篇示例：金属件的连接方式是制造行业中非常重要的一环，它直接影响到产品的质量、稳定性和使用寿命。
金属件的连接方式有很多种，每种方式都有其特点和适用范围。
本文将对金属件的连接方式进行详细介绍，希望对读者有所帮助。
一、焊接焊接是金属件连接中最常见的一种方式，它通过加热金属件使其熔化，然后冷却固化形成连接。
焊接具有连接牢固、接头强度高的特点，适用于各种金属材料，但也有一些缺点，如焊接过程中可能产生变形和残余应力等问题。
常见的焊接方式包括电弧焊、气体保护焊、激光焊等。
常用的12种焊接方法
常用的12种焊接方法焊接是一种常见的连接金属材料的方法，它可以在金属材料之间形成强大的连接点，并且在许多工业、建筑和制造领域中使用。
有很多种不同的焊接方法可以选择，每一种都在特定的应用中表现出独特的优点和缺点。
下面将介绍12种常用的焊接方法：1. 电弧焊：电弧焊是一种通过电弧产生的热量来熔化金属材料以实现连接的焊接方法。
它可以使用许多不同的电力来源，包括直流、交流和电动机发电机。
电弧焊可以用于焊接几乎所有金属材料，并且在许多应用中非常常见。
2. 气体保护焊：气体保护焊是一种先在连接点周围施加惰性气体并在热下融化材料的焊接方法，以保护熔化的金属不受周围氧气或氮气的污染。
它包括TIG、MIG、MAP等。
气体保护焊通常用于加工薄金属材料，例如不锈钢、铝合金等。
3. 摩擦焊：摩擦焊是一种将材料放在一起通过旋转摩擦的力量来生成热量并熔化材料以实现连接的焊接方法。
它通常用于焊接圆形材料，例如管道和轴承。
4. 工件熔融焊：工件熔融焊是一种将加热的材料熔化并在结合面上形成永久性连接的焊接方法。
它包括：气钎焊、氩弧焊、激光焊、等离子弧焊等。
这种焊接方法常用于加工厚金属板，轴承座以及连杆等短段工件。
5. 爆炸焊接：爆炸焊接是一种将两个材料放在一起并在其表面上引发爆炸力量来连接它们的焊接方法。
爆炸焊接通常用于焊接不透明或有针对性的材料，并且通常需要专业的专业工具和技巧。
6. 拉弧焊：拉弧焊是一种将两个金属材料连接在一起，然后将中间的连接位置拉断来获得强度测试的焊接方法。
这种焊接方法通常用于连接两种不同材料或连接材料到不同的基底材料上。
7. 电阻焊：电阻焊是一种将材料放在没有直接火焰的环境中，并在加热的条件下压紧两个部件以形成一个牢固的连接点的焊接方法。
这种焊接方法通常用于加工较小的材料。
8. 管焊：管焊是一种将管子置于一起的焊接方法。
这种焊接方法通常用于制造或连接管道或管材，可以包括电弧焊、惰性气体焊接、高频率感应焊接和激光焊接等方法。
金属结构的连接
A、B级精制螺栓是由毛坯在车床上经过切削加工精制而 成。表面光滑，尺寸准确，螺杆直径与螺栓孔径相同，但螺杆 直径仅允许负公差，螺栓孔直径仅允许正公差，对成孔质量要 求高。由于有较高的精度，因而受剪性能好。 2、普通螺栓连接 普通螺栓连接的连接件包括螺栓杆、螺母和垫圈。普通螺 栓用普通碳素结构钢或低合金结构钢制成；分粗制螺栓和精制 螺栓两种。普通螺栓连接按受力情况可分为抗剪连接和抗拉连 接，也有同时抗剪和抗拉的。抗剪连接又有单面受剪和双面受 剪以及多面受剪等不同情况。
图3.35普通螺栓抗剪连接通
图3.36 普通螺栓抗拉连接
三、高强度螺栓连接 高强度螺栓连接件亦由螺栓杆、螺母和垫圈组成。由强 度较高的钢（如20锰钛硼、40硼、45号钢）经过热处理制成。 高强度螺栓连接用特殊扳手拧紧高强度螺栓，对其施加规定 的预拉力。高强度螺栓抗剪连接按其传力方式分为摩擦型和 • 剪压型（或称承压型）两类。 高强度螺栓、螺母和垫圈材料应符合GB/T 1231-2006 《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条 件》或GB/T 3633-1995《钢结构用扭剪型高强度螺栓连接副 技术条件》的规定。
角焊缝的构造 1、角焊缝的形式和强度 角焊缝（fillet welds）是最常用的焊缝。角焊缝按其与作用力的关系 可分为：焊缝长度方向与作用力垂直的正面角焊缝；焊缝长度方向与作用 力平行的侧面角焊缝以及斜焊缝。 2、角焊缝的构造要求 《GB3811—2008起重机设计规范》5.9.2角焊缝中的要求有如下几点： 焊脚尺寸，焊缝形状，焊缝的计算长度。 （1)焊脚尺寸 为避免烧穿较薄的焊件，减少焊接应力和焊接变形，角焊缝的焊脚 尺寸不宜太大；同时不宜太小，以保证焊缝的最小承载能力，并防止焊缝 因冷却过快而产生裂纹。
螺栓的代号用字母M与公称直径的毫米数表示，如M16、 M18等，常用的螺栓是M16，M20和M24。 C级螺栓由未经加工的圆钢压制而成。由于螺栓表面粗 糙，一般采用在单个零件上一次冲成或不用钻模钻成的孔（Ⅱ 类孔）。螺栓孔的直径比螺栓杆的直径大1.5～3mm。对于采用 C级螺栓的连接，由于螺杆与栓孔之间有较大的间隙，受剪力 作用时，将会产生较大的剪切滑移，连接的变形大。但安装方 便，且能有效地传递拉力，故一般可用于沿螺栓杆轴受拉的连 接中，以及次要结构的抗剪连接或安装时的临时固定。
常用的熔焊方法
常用的熔焊方法熔焊是一种常用的金属连接方式，它通过加热金属材料至熔点并使其熔化，然后冷却固化，从而实现金属材料的连接。
在工业领域，熔焊广泛应用于金属制品的制造、修复和加工等方面。
本文将介绍几种常用的熔焊方法。
1. 电弧焊电弧焊是一种利用电弧加热金属材料并使其熔化的熔焊方法。
它通过在金属材料间产生高温的电弧，使金属材料迅速熔化并形成焊缝。
电弧焊的主要优点是焊接速度快，焊接质量高，适用于多种金属材料的焊接，但需要使用电源和电焊机等设备。
2. 氩弧焊氩弧焊是一种利用氩气作为保护气体的熔焊方法。
它通过在焊接区域产生氩气等惰性气体的保护环境，防止焊接区域与空气中的氧气发生反应，从而保证焊接质量。
氩弧焊适用于焊接不锈钢、铝合金等对氧气敏感的金属材料，具有焊接质量高、焊缝美观等优点。
3. 气焊气焊是一种利用燃气燃烧产生的高温火焰加热金属材料并使其熔化的熔焊方法。
它通过燃气喷嘴喷出的火焰对金属材料进行加热，使其达到熔点并形成焊缝。
气焊适用于焊接厚板、大型结构等工件，具有操作简单、成本低廉等特点。
4. 焊条焊焊条焊是一种利用焊条作为填充材料的熔焊方法。
焊条是一种包含焊剂和填充金属的金属棒状材料，通过加热焊条使其熔化并填充在焊接区域，形成焊缝。
焊条焊适用于焊接各种金属材料，具有操作简便、适用范围广等特点。
5. 焊丝焊焊丝焊是一种利用焊丝作为填充材料的熔焊方法。
焊丝是一种细丝状的金属材料，通过加热焊丝使其熔化并填充在焊接区域，形成焊缝。
焊丝焊适用于焊接细小工件、需要高精度的焊接等场合，具有焊接速度快、焊接质量高等优点。
6. 摩擦焊摩擦焊是一种利用材料间的摩擦产生高温使金属材料部分熔化并实现连接的熔焊方法。
它通过在金属材料间施加一定的压力，并通过摩擦产生的热量使金属材料局部熔化并形成焊缝。
摩擦焊适用于焊接高强度材料、异种金属材料等，具有焊接速度快、焊接强度高等优点。
总结起来，常用的熔焊方法包括电弧焊、氩弧焊、气焊、焊条焊、焊丝焊和摩擦焊等。
金属结构的连接汇总
建筑工程机械金属结构最常用的焊接方法主要是电弧 焊。 我国目前常用的电弧焊方法有：手工电弧焊、CO2气 体保护焊和埋弧焊。
焊接材料
1. 手工电弧焊
手工电弧焊焊条应与焊接的金属强度相适应，即等强原则。
Q235钢——E43型系列焊条
Q345钢——E50型系列焊条 Q390钢——E55型系列焊条 注: E表示焊条；43表示焊缝抗拉强度最小值为43kgf/mm2
y
h0
h
x
t
b
面积矩和形心坐标之间的关系：
y
Sx yA S y xA
工焊件串联成整体主要 承担载荷的作用。焊缝一旦断裂，钢结构就立即受到 严重破坏。 联系焊缝(又称非承载焊缝) ：焊缝与两个或两个以上 的焊件并联成整体(即连接作用)，焊缝不直接承担载荷，
工作中受力很小，焊缝一旦断裂，结构不会立即失效。
焊缝符号标注
2. 螺栓连接
优点：装配便利、迅速，可用于结构安装连接 或可拆卸式结构中。 缺点：是构件截面削弱，易松动。 分类：分为普通螺栓和高强度螺栓连接两种 普通螺栓又分粗制螺栓和精制螺栓。
3. 铆钉连接
优点：塑性和韧性较好，便于质量检查，故经常用于
承受动力载荷的结构中。 缺点：制造费工、用料多，钉孔削弱构件截面，因此 目前在机械制造中已逐步由焊接所取代。
4.销轴连接
能满足两个构件之间的相对运动的需要，或便于结构 件的现场安装。如起重机臂架根部的连接以及拉杆或
撑杆的连接等。
§4-2 焊缝连接
一、焊接接头的型式和焊缝种类
1. 焊接接头的型式主要有四种：对接、搭接、T型接和 角接。
金属件的连接方式
金属件的连接方式全文共四篇示例，供读者参考第一篇示例：金属件的连接方式是金属加工领域中非常重要的一环，不同的金属件需要根据具体的需求和用途选择合适的连接方式。
金属件的连接方式可以分为永久连接和可拆卸连接两大类。
永久连接通常是指连接件之间不能轻易分离，需要通过焊接、铆接、胀销等方式完成连接；可拆卸连接则是指连接件之间在需要时可以方便地拆卸，如螺栓连接、法兰连接等。
一、永久连接方式1. 焊接焊接是一种常见的永久连接方式，通常用于连接金属件的表面。
焊接可以分为气焊、电弧焊、激光焊等多种方式，其中电弧焊是应用广泛的一种方式。
焊接的优点是连接牢固，连接强度高，但也有局限性，如对金属件的要求较高、焊接过程中对环境和人体有危害等。
2. 铆接铆接是一种通过拉铆钉或铆螺钉将两个金属件牢固连接在一起的方式。
铆接的优点是施工简单、效率高、连接强度可靠，适用于一些对连接强度和密封性有要求的场合。
铆接常用于飞机、汽车等领域。
3. 胀销连接二、可拆卸连接方式螺栓连接是一种通过将螺母螺栓固定在金属件上实现金属件之间连接的方式。
螺栓连接的优点是拆卸方便，适用于需要经常拆卸和组装的场合，如机械设备、构件连接等。
螺栓连接通常通过螺纹连接实现，连接牢固、易维护，被广泛应用于机械工程领域。
管接头连接是一种通过管接头将两个金属管连接在一起的方式。
管接头连接的优点是连接方便、密封性好，适用于一些对密封性和流体运输要求高的场合，如石油化工、管道输送等。
管接头连接通常通过螺纹、套筒、卡箍等方式实现连接。
无论是永久连接还是可拆卸连接，选择合适的连接方式对金属件的使用寿命、安全性和可靠性有着重要的影响。
在选择连接方式时，需要根据金属件的具体需求和使用环境来进行评估和选择，以确保连接的牢固性和可靠性。
金属件的连接方式是金属加工领域中的一项重要技术，研究和应用合适的连接方式能够提高金属件的生产效率和产品质量，推动金属加工技术的持续发展。
第二篇示例：金属件的连接方式是指在金属件之间进行连接的方法和技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四节 金属材料的焊接性能
五、有色金属的焊接
1、铜及铜合金
容易产生气孔和焊不透； 膨胀系数大，易产生焊接应力和变形； 氩弧焊、气焊、焊条电弧焊及钎焊； 电阻值很小，不宜进行电阻焊； 容易产生气孔和不良夹渣； 膨胀系数大，易产生焊接应力和变形，甚至开裂； 氩弧焊、气焊、电阻焊及钎焊；
2、铝及铝合金
第二节 手工电弧焊
四、焊接接头的组织和性能
由焊缝、熔合区和热影响区组成。 （1）焊缝 由熔池金属结晶形成的焊件结合部分； 属于铸造组织，晶粒呈垂直于熔池底壁的柱状晶 硫、磷等低熔点杂质容易在焊缝中心形成偏析，使焊缝塑性降低， 易产生热裂纹 （2）热影响区 焊缝两侧处于固态的母材金相组织和力学性能发生变化的区域 由过热区、正火区、部分相变区组成 （3）熔合区 是焊缝与热影响区之间的过渡区域 熔化部分铸态组织，未熔化部分严重过热，粗晶组织，性脆 越窄越好
四、焊接方法分类：以焊接时的物理冶金特征进行分类，即以两材 料发生结合时的物理状态为焊接过程最主要的特征：
气焊
熔化焊 (液相) 电弧焊
氩弧焊 CO2气体保护焊 等离子焊、电渣焊、电子束焊、激光焊等 电阻焊：点焊、缝焊、对焊
手工电弧焊 埋弧自动焊 气体保护焊
压力焊 (固相)
摩擦焊 感应焊：高频焊、中频焊 爆炸焊、超声波焊、扩散焊、冷压焊等
焊
接
第一节 绪论
一、常用的金属连接方法
第一节 绪论
二、定义：利用加热或加压，或两者并用，填充或 不填充金属，借助于原子间的结合以达到连接金 属的一种加工方法。 三、优点 节约材料，降低成本； 生产率高； 能化大为小，拼小成大； 不同材料、不同厚度拼接； 具有良好的密封性。
第一节 绪论
第三节 焊接应力和变形
第三节 焊接应力和变形
（2）焊接应力和焊接变形的危害
焊接应力和焊接变形相互制约
焊接应力：导致热裂纹；残余应力影响结构的机械加 工精度，降低承载能力、引发冷裂纹，甚至导致结构脆 断事故的发生。 焊接变形：降低结构的装配精度、可能引起应力集中 和附加应力，使结构的承载能力下降；焊接变形过大会 导致结构报废
第二节 手工电弧焊
三、焊条
（1）焊条的组成 焊芯：作为电极传导电流；熔化后作为填充金属与母材形成焊缝 药皮：改善焊接工艺性；保护作用 （2）焊条的分类、型号及牌号
焊条分类
按用途分：结构钢焊条；低温钢焊条；不锈钢焊条等 按药皮性质分：酸性焊条；碱性焊条
焊条型号：国家标准
焊条牌号：行业标准
碳钢焊条型号由字母“E”和四位数字组成，如“E4301”
第四节 金属材料的焊接性能
C当量 M n Cu N i C r M o V C 6 15 5
C当量<0.4%时，塑性好，淬硬倾向不明显，焊接性能好。 焊接时一般不需要预热，只有焊厚板或低温焊接时需要 考虑预热措施；
C当量=0.4%~0.6%时，塑性下降，淬硬倾向明显，焊接性 能较差。焊接时需要预热，并控制焊接工艺参数；
第五节 其他常用焊接方法
一、埋弧自动焊
第五节 其他常用焊接方法
埋弧自动焊的特点
（1）生产率高 焊接电流比手工电弧焊时大得多，可以高达1000A，一 次熔深大，焊接速度大，且焊接过程可连续进行，无需频繁更换焊条， 因此生产率比手工电弧焊高5～20倍。
C当量>0.6%时，塑性差，淬硬倾向很强，焊接性能极差。 必须采取较高的预热温度和严格的工艺措施，才能保证 焊接质量。
第四节 金属材料的焊接性能
一、碳钢的焊接
1、低碳钢：优 2、中、高碳钢：焊前预热；焊后缓冷
二、低合金结构钢的焊接
焊前预热，焊后缓冷 不锈钢采用氩弧焊
四、铸铁的焊补
主要是
(固相兼 液相）
硬钎焊：铜焊、银焊
第二节 手工电弧焊
一、原理和方法
电弧在焊条与工件（母材）之间燃烧
电弧热使母材熔化形成熔池
焊条金属芯熔化滴入熔池 焊条药皮熔化后形成熔渣保护熔池不受空气侵害
药皮分解产生气体环绕在电弧周围，隔绝空气，保护电弧、熔池金属
第二节 手工电弧焊
二、焊接电弧
第三节 焊接应力和变形
2、减小和消除焊接应力的措施：
合理选择焊接顺序和焊接方向
第三节 焊接应力和变形
锤击法：使焊缝金属发生塑性变形从而减小残余应力
预热法
加热“减应区”法 热处理法：高温回火600～650
第三节 焊接应力和变形
2、焊接变形的基本形式
收缩变形（缩短变形） 角变形 弯曲变形 扭曲变形 翘曲变形（波浪变形）
第二节 手工电弧焊
过热区：1100～固相线； 粗大的魏氏组织；塑性 和韧性降低；薄弱部位
正火区：AC3～1100； 完全奥氏体化；细小晶 粒；性能改进
部分相变区：AC1～AC3； 部分奥氏体化，组织不 均匀；性能较差
第三节 焊接应力和变形
三、焊接应力和变形
1、焊接应力和变形的形成及危害 （1）焊接应力和焊接变形形成
电弧的产生：焊条和工件之间产生的强烈、持久、稳定的气体放 电现象 电弧的结构：阴极区、阳极区和弧柱区
弧柱区的温度高达 5000K以上；
阴极区和阳极区的 温度较低，分别约为 2400K和2600K； 阴极区和阳极区的 几何长度很小，仅为 10ˉ4～10ˉ5cm；
我们所看到的电弧 实际上是电弧的弧柱 区
第三节 焊接应力和变形
第四节 金属材料的焊接性能
四、金属材料的焊接性 1、定义：指被焊金属材料在一定的焊接工艺条件下 （包括焊接方法、焊接材料、焊接规范、工艺措施 等），获得优质接头的难易程度。
工艺焊接性（结合性能）：能否形成完好焊接接头；
使用焊接性（使用性能）：焊接接头能否安全工作。 2、评价方法 直接试验法 间接评估法 碳当量法 冷裂敏感系数法
第三节 焊接应力和变形
3、控制和矫正焊接变形的措施
（1）结构设计应合理 减少不必要焊缝； 焊缝截面和长度尽量小； 焊缝布置和坡口型式尽量对称 （2）反变形法
第三节 焊接应力和变形
（3）刚性固定法
（4）选择合理的装配焊接顺序
（5）选择合理的焊接方法和焊接工艺系数
第三节 焊接应力和变形
4、焊接缺陷
