单片机期末考试·试题含答案6-(1)
单片机期末考试试卷及答案
一、填空题1、设X=5AH，Y=36H，则X与Y“或”运算为7EH，X与Y的“异或”运算为6CH。
2、若机器的字长为8位，X=17，Y=35，则X＋Y=110100，X－Y=11101110（要求结果写出二进制形式）。
3、单片机复位后，堆栈指针SP的值是07h。
4、若采用6MHz的晶体振荡器，则MCS-51单片机的振荡周期为0.5us，机器周期为2us。
5、一个函数由两部分组,即说明部分和语句部分。
6、C语言中输入和输出操作是由库函数scanf和printf等函数来完成。
7.当MCS-51引脚ALE 信号有效时,表示从Po口稳定地送出了低8位地址.8.MCS-51的堆栈是软件填写堆栈指针临时在_片内数据存储_器内开辟的区域.9.MCS-51有4组工作寄存器，它们的地址范围是00H-1FH 。
10.MCS-51片内20H-2FH 范围内的数据存储器,既可以字节寻址又可以位寻址.11.计算机的系统总线有数据总线、地址总线、控制总线。
12.一个机器周期等于6个状态周期，振荡脉冲2分频后产生的时钟信号的周期定义为状态周期。
13、单片机的复位操作是_高电平，寄存器IE的值是_EA、ES、ET1、EX1、ET0、EX0_。
14、若选择内部程序存储器，应该设置为高电平（高电平/低电平），那么，PSEN信号的处理方式为不用。
15、单片机程序的入口地址是0000H ，外部中断1的入口地址是0013H 。
16、片机的内部RAM区中，可以位寻址的地址范围是20H-2FH ，特殊功能寄存器中，可位寻址的地址是能被8整除的地址。
17、eiL C51软件中，工程文件的扩展名是UV2，编译连接后生成可烧写的文件扩展名是HEX。
18、CS-51单片机中，在IP=0x00时，优先级最高的中断是外部中断，最低的是串行口中断。
19、CS—51单片机的P0—P4口均是并行 I／O口，其中的P0口和P2口除了可以进行数据的输入、输出外，通常还用来构建系统的数据总线和地址总线，在P0—P4口中，P0为真正的双向口， P1-P3 为准双向口。

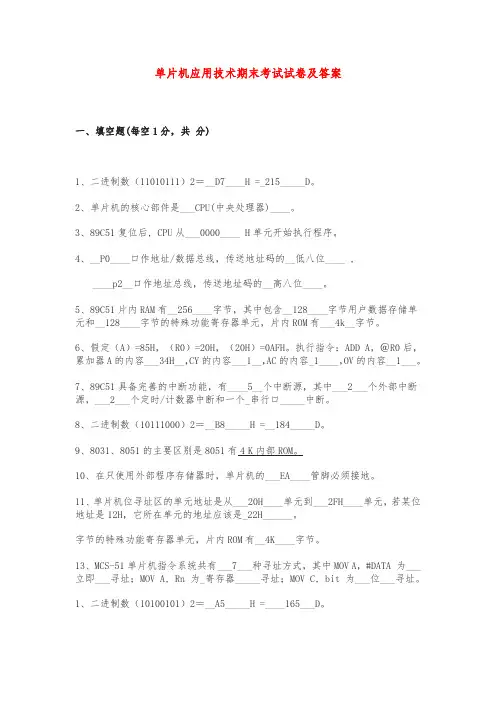

单片机应用技术期末考试试卷及答案
单片机应用技术期末考试试卷及答案DEC DPTR DEC R1ADDC#30H,A ADDC A,#30H四、综合题（共分）1、编程将片内RAM30H单元开始的10个的数据传送到片外RAM3000H开始的单元中去。
（分）MOV R0,#30HMOV DPTR,#3000HMOV R7,#10LOOP:MOV A,@R0MOVX@DPTR,AINC R0INC DPTRDJNZ R7,LOOP2、片内RAM40H开始的单元内有10个二进制数，编程找出其中最大值并存于50H 单元中。
（分）START:MOV R0,#40H;数据块首地址送R0MOV R7,_#9__;比较次数送R7MOV A,@R0;取数送ALOOP:INC R0MOV30H___,@R0;取数送30HCJNE A,30H,NEXT;（A）与（30H）相比NEXT:_JNC NEXT1__;(A)≥(30H)转NEXT1MOV A,30H___;(A)＜(30H),大数送ANEXT1:DJNZ R7,LOOP;比较次数减1，不为0，继续比较_MOV50H,A__;比较结束，大数送50HRET3．编制一个循环闪烁灯的程序。
有8个发光二极管，每次其中某个灯闪烁点亮5次后，转到下一个闪烁5次，循环不止。
画出电路图。
（分）START:MOV R2,#8MOV A,#0FEHL2:MOV R1,#5L1:MOV P1,AACALL DELAYMOV P1,#0FFHACALL DELAYDJNZ R1,L1RL ADJNZ R2,L2SJMP STARTDELAY:MOV R6,#5D1:MOV R7,#100DJNZ R7,$DJNZ R6,D1RET4、设两个三字节数分别放在50、51H、52H和60、61H、62H，高位在前，低位在后。
编程实现两个三字节数相加，结果放在70H、71H、72H、73H。
（共10分）CLR CMOV A,52HADD A,62HMOV73H,AMOV A,51HADDC A,61HMOV72H,AMOV A,50HADDC A,60HMOV71H,AMOV A,#0ADDC A,#0MOV70H,A5．设内部RAM（30H）=5AH，（5AH）=40H，（40H）=00H，端口P1=7FH，问执行下列指令后，各有关存储单元（即R0，R1，A，B，P1，30H，40H及5AH单元）的内容如何？（分）MOV R0,#30H;R0=30HMOV A,@R0;A=5AHMOV R1,A;R1=5AHMOV B,R1;B=5AHMOV@R1,P1;(5AH)=7FHMOV A,P1;A=7FHMOV40H,#20H;(40H)=20HMOV30H,40H;(30H)=20H6．简述下面一段程序的功能。

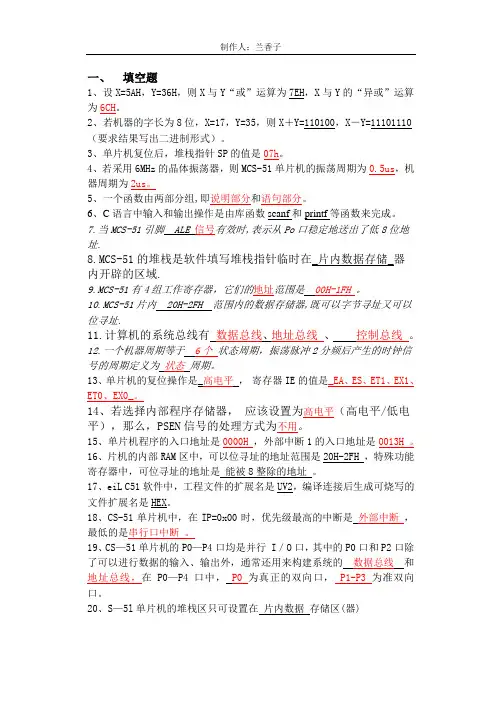

单片机期末考试试卷与答案(1)
制作人：兰香子一、填空题1、设 X=5AH， Y=36H，则 X 与 Y“或”运算为7EH， X 与 Y 的“异或”运算为6CH。
2、若机器的字长为8 位， X=17， Y=35，则 X＋Y=110100， X－ Y=11101110（要求结果写出二进制形式）。
3、单片机复位后，堆栈指针SP的值是 07h。
4、若采用 6MHz的晶体振荡器，则MCS-51单片机的振荡周期为0.5us，机器周期为2us 。
5、一个函数由两部分组, 即说明部分和语句部分。
6、 C 语言中输入和输出操作是由库函数scanf 和 printf等函数来完成。
7. 当 MCS-51引脚ALE 信号有效时 , 表示从 Po口稳定地送出了低 8 位地址.8.MCS-51 的堆栈是软件填写堆栈指针临时在 _片内数据存储 _器内开辟的区域 .9.MCS-51有 4 组工作寄存器，它们的地址范围是00H-1FH 。
20H-2FH范围内的数据存储器, 既可以字节寻址又可以10.MCS-51片内位寻址 .11. 计算机的系统总线有数据总线、地址总线、控制总线。
12.一个机器周期等于 6 个状态周期，振荡脉冲 2 分频后产生的时钟信号的周期定义为状态周期。
13、单片机的复位操作是 _高电平，寄存器 IE 的值是 _EA、ES、ET1、EX1、ET0、 EX0_。
14、若选择内部程序存储器，应该设置为高电平（高电平 / 低电平），那么， PSEN信号的处理方式为不用。
15、单片机程序的入口地址是0000H ，外部中断 1 的入口地址是 0013H 。
16、片机的内部 RAM区中，可以位寻址的地址范围是20H-2FH ，特殊功能寄存器中，可位寻址的地址是能被 8 整除的地址。
17、 eiL C51 软件中，工程文件的扩展名是UV2，编译连接后生成可烧写的文件扩展名是 HEX。
18、 CS-51单片机中，在 IP=0x00时，优先级最高的中断是外部中断，最低的是串行口中断。
单片机期末考试试卷
单片机期末考试试卷一、选择题（每题2分，共20分）1. 单片机的英文缩写是：A. CPUB. MCUC. RAMD. ROM2. 下列哪个不是单片机的组成部分：A. 中央处理器B. 存储器C. 显示器D. 输入/输出设备3. 单片机的时钟频率与机器周期的关系是：A. 时钟频率是机器周期的倍数B. 机器周期是时钟频率的倍数C. 两者没有直接关系D. 时钟频率等于机器周期4. 8051单片机的外部数据总线宽度是多少位：A. 4位B. 8位C. 16位D. 32位5. 8051单片机的定时器/计数器有几个：A. 1个B. 2个C. 3个D. 4个6. 下列哪个指令是8051单片机的无条件跳转指令：A. SJMPB. AJMPC. LJMPD. CJNE7. 8051单片机的中断源有几个：A. 4个B. 5个C. 6个D. 7个8. 8051单片机的堆栈是：A. 静态的B. 动态的C. 只读的D. 只写的9. 8051单片机的内部RAM的地址范围是：A. 00H-7FHB. 00H-FFHC. 80H-FFHD. 00H-80H10. 下列哪个不是8051单片机的中断优先级：A. 低优先级B. 中优先级C. 高优先级D. 最高优先级二、填空题（每空2分，共20分）11. 单片机是一种_____的微型计算机。
12. 8051单片机的外部程序存储器地址范围通常是_____。
13. 8051单片机具有_____个并行I/O口。
14. 8051单片机的机器周期由_____个振荡周期组成。
15. 8051单片机的中断优先级由_____位二进制数确定。
16. 8051单片机的定时器/计数器可以用于_____和_____。
17. 8051单片机的堆栈指针寄存器是_____。
18. 8051单片机的外部中断可以通过_____和_____引脚触发。
19. 8051单片机的串行通信可以工作在_____模式。
20. 8051单片机的程序存储器通常使用_____存储器。
单片机期末考试题和答案
单片机期末考试题和答案一、选择题（每题2分，共20分）1. 单片机中，以下哪个寄存器用于存储程序计数器（PC）？A. ACCB. BC. SPD. PC答案：D2. 8051单片机的内部RAM共有多少字节？A. 128B. 256C. 512D. 1024答案：B3. 8051单片机中，以下哪个指令用于将累加器A的内容与外部RAM的数据进行交换？A. MOV A, @R0B. MOVX A, @R0C. MOV A, #dataD. MOV A, direct答案：B4. 8051单片机的定时器/计数器0和1工作在方式1时，定时器/计数器的值会如何变化？A. 16位自动重装载B. 8位自动重装载C. 16位不自动重装载D. 8位不自动重装载答案：B5. 8051单片机中，以下哪个指令用于将立即数传送到累加器A？A. MOV A, #dataB. MOV A, directC. MOV A, @R0D. MOV A, R0答案：A6. 8051单片机的外部中断0和外部中断1的优先级如何？A. 外部中断0优先级高于外部中断1B. 外部中断1优先级高于外部中断0C. 两者优先级相同D. 无法确定答案：A7. 8051单片机中，以下哪个指令用于将累加器A的内容与寄存器R0的内容进行交换？A. MOV A, R0B. MOV R0, AC. XCH A, R0D. SWAP A, R0答案：C8. 8051单片机的串行通信可以工作在几种模式？A. 1种B. 2种C. 3种D. 4种答案：C9. 8051单片机中，以下哪个指令用于将累加器A的内容与直接寻址的内存单元进行交换？A. MOV A, @R0B. MOV A, directC. MOVX A, @R0D. MOV A, #data答案：B10. 8051单片机的看门狗定时器（WDT）的作用是什么？A. 用于定时器溢出B. 用于产生中断C. 用于系统监控D. 用于串行通信答案：C二、填空题（每题3分，共30分）1. 8051单片机的外部中断0和外部中断1的中断向量地址分别是______和______。
单片机考试题及答案
单片机考试题及答案一、选择题（每题2分，共20分）1. 单片机的英文缩写是：A. CPUB. MCUC. ROMD. RAM答案：B2. 下列哪个不是单片机的组成部分？A. 中央处理器B. 存储器C. 输入/输出接口D. 显示器答案：D3. 8051单片机的内部RAM是：A. 128字节B. 256字节C. 512字节D. 1024字节答案：B4. 单片机的程序存储器通常使用的是：A. RAMB. ROMC. EPROMD. EEPROM答案：C5. 单片机的I/O口可以配置为：A. 只读B. 只写C. 推挽输出D. 开漏输出答案：D6. 下列哪个不是单片机的中断源？A. 定时器溢出B. 外部中断C. 串行通信D. 显示器答案：D7. 8051单片机的定时器/计数器的计数范围是：A. 0到255B. 0到511C. 0到1023D. 0到2047答案：A8. 单片机的看门狗定时器的主要作用是：A. 计时B. 计数C. 监视程序运行D. 控制I/O口答案：C9. 下列哪个不是单片机的常用编程语言？A. C语言B. 汇编语言C. Java语言D. C++语言答案：C10. 单片机的I/O口的模式设置通常包括：A. 推挽输出B. 开漏输出C. 上拉输入D. 以上都是答案：D二、填空题（每题2分，共20分）1. 单片机的CPU主要由______、______和______组成。
答案：算术逻辑单元、控制单元、寄存器组2. 单片机的______存储器用于存储程序代码。
答案：程序3. 8051单片机的定时器/计数器有______个。
答案：24. 单片机的中断优先级可以通过______寄存器来设置。
答案：IP5. 单片机的______模式可以减少功耗。
答案：睡眠6. 单片机的______接口允许单片机与外部设备进行数据交换。
答案：I/O7. 单片机的______寄存器用于存储程序计数器的值。
答案：PC8. 单片机的______功能可以防止程序死循环。
单片机期末考试试卷及答案
单片机期末考试试卷及答案制作人：兰香子一、填空题1、设X=5AH，Y=36H，则X与Y“或”运算为7EH,X与Y的“异或”运算为6CH。
2、若机器的字长为8位，X=17，Y=35，则X，Y=110100，X，Y=11101110(要求结果写出二进制形式).3、单片机复位后,堆栈指针SP的值是07h。
4、若采用6MHz的晶体振荡器，则MCS—51单片机的振荡周期为0.5us，机器周期为2us。
5、一个函数由两部分组,即说明部分和语句部分.6、C语言中输入和输出操作是由库函数scanf和printf等函数来完成. 7.当MCS-51引脚 ALE 信号有效时，表示从Po口稳定地送出了低8位地址。
8。
MCS-51的堆栈是软件填写堆栈指针临时在_片内数据存储_器内开辟的区域。
9。
MCS—51有4组工作寄存器,它们的地址范围是 00H—1FH 。
10。
MCS-51片内 20H-2FH 范围内的数据存储器,既可以字节寻址又可以位寻址.11.计算机的系统总线有数据总线、地址总线、控制总线。
6个状态周期,振荡脉冲2分频后产生的时钟信号12。
一个机器周期等于的周期定义为状态周期。
13、单片机的复位操作是_高电平，寄存器IE的值是_EA、ES、ET1、EX1、ET0、EX0_。
14、若选择内部程序存储器，应该设置为高电平（高电平/低电平），那么,PSEN信号的处理方式为不用。
15、单片机程序的入口地址是0000H ，外部中断1的入口地址是0013H 。
16、片机的内部RAM区中，可以位寻址的地址范围是20H-2FH ，特殊功能寄存器中，可位寻址的地址是能被8整除的地址 .17、eiL C51软件中，工程文件的扩展名是UV2，编译连接后生成可烧写的文件扩展名是HEX。
18、CS—51单片机中，在IP=0x00时,优先级最高的中断是外部中断，最低的是串行口中断。
19、CS—51单片机的P0—P4口均是并行 I，O口，其中的P0口和P2口除了可以进行数据的输入、输出外，通常还用来构建系统的数据总线和地址总线,在P0—P4口中, P0为真正的双向口， P1-P3 为准双向口。
单片机期末考试题及答案
单片机期末考试题及答案一、选择题（每题2分，共20分）1. 下列哪个不是单片机的特点？A. 体积小B. 功能强C. 价格昂贵D. 功耗低答案：C2. 8051单片机的内部存储器中，哪个是程序存储器？A. RAMB. ROMC. EPROMD. EEPROM答案：B3. 下列哪个不是单片机的输入/输出设备？A. 键盘B. 显示器C. 打印机D. 硬盘答案：D4. 单片机的中断系统包括哪几个部分？A. 中断源B. 中断控制器C. 中断服务程序D. 所有以上答案：D5. 8051单片机的定时器/计数器有几个？A. 1个B. 2个C. 3个D. 4个答案：B6. 下列哪个是单片机的编程语言？A. C语言B. HTMLC. SQLD. XML答案：A7. 单片机的串行通信方式有哪些？A. UARTB. SPIC. I2CD. 所有以上答案：D8. 单片机的看门狗定时器的作用是什么？A. 监控程序运行B. 计时C. 存储数据D. 控制电源答案：A9. 单片机的ADC（模拟/数字转换器）的作用是什么？A. 将模拟信号转换为数字信号B. 将数字信号转换为模拟信号C. 存储数据D. 执行程序答案：A10. 下列哪个不是单片机的外设接口？A. UARTB. SPIC. I2CD. USB答案：D二、填空题（每空2分，共20分）1. 单片机的CPU由_________、_________和_________组成。
答案：算术逻辑单元（ALU）、控制单元（CU）和寄存器堆2. 8051单片机的外部数据存储器地址范围是_________。
答案：外部数据存储器地址范围是80H-FFH3. 中断服务程序的入口地址存放在_________。
答案：中断向量表4. 单片机的I/O口可以通过_________方式进行扩展。
答案：总线扩展5. 单片机的看门狗定时器在_________时会重置。
答案：程序正常运行6. 单片机的ADC转换过程包括_________和_________两个阶段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机模拟试卷006及答案
一、填空题（每空1分，共10分）
一、填空（每题2分，共10分）
1、MCS-51单片机片内有 5 个中断源，其中 2 个外部中断源。
2、设定T1为计数器方式，工作方式2，则TMOD中的值为 60H(高位为6即可)。
3、若IT1=0，当引脚P3.2为低电平的时候，INT0的中断标志位IE0才能复位。
4、在接口电路中，把已经编址并能进行读写操作的寄存器称为端口。
5、在单片机中，为实现数据的I/O传送，可使用三种控制方式，即无条件传送方式、查询方式和中断方式
二、选择题（每小题2分，共10分）
1、寻址空间为数据程序存储器所用的指令是（A）:
A. MOVX
B.MOV
C.MOVC
D.ADDC
2、执行中断返回指令，从堆栈弹出地址送给（C）.
A. A
B. CY
C. PC
D. DPTR
3、七段共阴极发光两极管显示字符‘H’，段码应为（E）
A.67H
B. 6EH
C. 91H
D. 76H
E.90H
4、在串行通信中，8031中发送和接收的寄存器是( B) 。
A.TMOD
B. SBUF
C. SCON
D. DPTR
5、波特的单位是（B）
A. 字符/秒
B. 位/秒
C. 帧/秒
D. 字节/秒
三、指令题（每小题4分，共16分）
1、将20H单元清零
MOV 20H,#00H 或
CLR A
MOV 20H, A
2、将片外RAM2000H中的低字节与片内20H中的低字节交换。
MOV DPTR,#2000H XCHD A,@R0
MOV R0,#20H MOVX @DPTR,A
MOVX @DPTR,A
3、已知某端口地址为2FFFH，将片内RAM20H的内容写到该端口中。
MOV A, 20H
MOVX DPTR, #2FFFH
MOVX @DPTR, A
4、把DPTR的内容压入堆栈
PUSH DPH
PUSH DPL
四、填写下表（每空2分，共10分）
五、读程序（每小题5分，共10分）1、设
(A)=38H,R0=28H,(28H)=18H,执行下列程序后，（A）= 0E7H
ORL A，#27H
ANL A，28H
XCHD A，@R0
CPL A
2、设(A)=38H,(20H)=49H,PSW=00H,(B)=02H,填写以下中间结果。
SETB C
ADDC A, 20H (A)= 82H(CY)= 0(AC)= 1
RLC A (A)= 04H (CY)= 1(P)= 1
MUL AB (A)= 08H(B)= 00H(OV)= 0
六、简答题（共14分）
1、简述子程序调用和执行中断服务程序的异同点。
（8分）
相同点:均能中断主程序执行本程序,然后再返回断点地址继续执行主程序。
不同点：
（1）中断服务程序入口地址是固定的，子程序调用入口地址是用户自己设定的。
（2）中断服务子程序返回指令除具有子程序返回指令所具有的全部功能之外，还有清除中断响应时被置位的优先级状态、开放较低级中断和恢复中断逻辑等功能。
（3）中断服务子程序是在满足中断申请的条件下，随机发生的；而子程序调用是用户主程序事先安排好的。
2、已知晶振频率为6MHz,在P1.0引脚上输出周期为500微秒的等宽矩形波，若采用T1中断，工作方式2，试写出中断初始化程序（6分）
MOV TMOD, #20H SETB ET1
MOV TL1, #06H SETB TR1
MOV TH1, #06H SJMP $
SETB EA
七、编程题（10分）
将内部RAM20H为首的16个单元的8位无符号数排序写出程序,并作适当注释
SORT：MOV R0，#20H
MOV R7，#07H
CLR TR0 ；交换标志位复位
LOOP：MOV A，@R0
MOV 2BH， A
INC R0
MOV 2AH，@R0
CLR C
SUBB A，@R0；比较前后两个数
JC NEXT ；
MOV @R0，2BH
DEC R0
MOV @R0，2AH
INC R0
SETB TR0 ；置交换标志位有效
NEXT：DJNZ R7，LOOP
JB TR0，SORT；若交换标志位有效，继续进行
HERE：SJMP $
八、读图题（20分）
阅读下列硬件图，补齐连接线（5分），并回答问题（各5分）：
1、ALE、PSEN、WR、RD的功能
ALE作地址锁存的选通信号，以实现低八位地址的锁存，PSEN信号作扩展程序存储器的读选通信号
WR、RD作为扩展数据存储器和I/O端口的读写选通信号。
2、图中各芯片的功能
74LS373：地址锁存器，用来锁存P0口发送的地址低8位
2764 ：容量为8KB的程序存储器（EPROM）用来存储程序
6264 ：容量为8KB的数据存储器（RAM）用来存储数据
8031：不含程序存储器的8位单片机芯片，是不带I/O 设备的微型计算机。
3、276
4、6264的地址范围（P2.5取”0”）
2764：8000H～9FFFH 6264：4000H～5FFFH。
