发电机转子两点接地保护
发电机转子接地保护原理
发电机转子接地保护原理发电机转子接地保护是一种重要的电力设备保护措施，其原理是通过对发电机转子进行接地保护，确保设备的安全运行和人身安全。
本文将从发电机转子接地保护的原理、作用、保护装置和应用等方面进行介绍。
一、原理发电机转子接地保护的原理是基于电气设备的接地原理。
在正常情况下，发电机转子是绝缘的，与地之间不存在直接的电流通路。
而当发电机转子出现漏电故障时，故障电流会通过接地路径流向地面，形成接地电流。
发电机转子接地保护通过检测接地电流的存在与否，判断转子是否存在漏电故障，从而实现对设备的保护。
二、作用发电机转子接地保护的主要作用是：1. 避免漏电引起的设备损坏：当发电机转子出现漏电故障时，接地保护装置能够及时检测到接地电流的存在，并迅速切断电源，防止漏电引起的设备损坏。
2. 保护人身安全：漏电电流会导致设备带电，存在触电的危险。
通过及时切断电源，发电机转子接地保护能够保护人身安全，避免触电事故的发生。
三、保护装置发电机转子接地保护通常由以下几个主要部分组成：1. 接地电流检测装置：用于检测发电机转子的接地电流。
通常采用电流互感器进行检测，将接地电流信号转化为电压信号。
2. 比较器：将接地电流信号与设定值进行比较，当接地电流超过设定值时，触发保护装置动作。
3. 断路器：一旦接地电流超过设定值，断路器会迅速切断电源，防止接地电流继续流向地面。
四、应用发电机转子接地保护广泛应用于各种类型的发电机组，包括水轮发电机组、汽轮发电机组和柴油发电机组等。
在发电机运行过程中，定期检查和测试发电机转子接地保护装置的性能，确保其正常工作，是保证设备和人身安全的重要措施。
总结：发电机转子接地保护是一种重要的电力设备保护措施，通过对发电机转子进行接地保护，能够有效避免漏电引起的设备损坏和触电事故的发生。
其原理是基于电气设备的接地原理，通过检测接地电流的存在与否，判断转子是否存在漏电故障。
发电机转子接地保护通常由接地电流检测装置、比较器和断路器等部分组成。

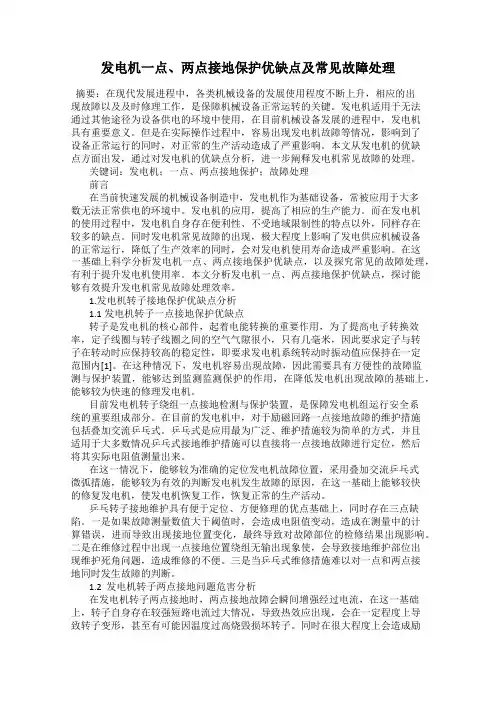

发电机一点、两点接地保护优缺点及常见故障处理
发电机一点、两点接地保护优缺点及常见故障处理摘要：在现代发展进程中，各类机械设备的发展使用程度不断上升，相应的出现故障以及及时修理工作，是保障机械设备正常运转的关键。
发电机适用于无法通过其他途径为设备供电的环境中使用，在目前机械设备发展的进程中，发电机具有重要意义。
但是在实际操作过程中，容易出现发电机故障等情况，影响到了设备正常运行的同时，对正常的生产活动造成了严重影响。
本文从发电机的优缺点方面出发，通过对发电机的优缺点分析，进一步阐释发电机常见故障的处理。
关键词：发电机；一点、两点接地保护；故障处理前言在当前快速发展的机械设备制造中，发电机作为基础设备，常被应用于大多数无法正常供电的环境中。
发电机的应用，提高了相应的生产能力。
而在发电机的使用过程中，发电机自身存在便利性、不受地域限制性的特点以外，同样存在较多的缺点。
同时发电机常见故障的出现，极大程度上影响了发电供应机械设备的正常运行，降低了生产效率的同时，会对发电机使用寿命造成严重影响。
在这一基础上科学分析发电机一点、两点接地保护优缺点，以及探究常见的故障处理，有利于提升发电机使用率。
本文分析发电机一点、两点接地保护优缺点，探讨能够有效提升发电机常见故障处理效率。
1.发电机转子接地保护优缺点分析1.1发电机转子一点接地保护优缺点转子是发电机的核心部件，起着电能转换的重要作用，为了提高电子转换效率，定子线圈与转子线圈之间的空气气隙很小，只有几毫米，因此要求定子与转子在转动时应保持较高的稳定性，即要求发电机系统转动时振动值应保持在一定范围内[1]。
在这种情况下，发电机容易出现故障，因此需要具有方便性的故障监测与保护装置，能够达到监测监测保护的作用，在降低发电机出现故障的基础上，能够较为快速的修理发电机。
目前发电机转子绕组一点接地检测与保护装置，是保障发电机组运行安全系统的重要组成部分。
在目前的发电机中，对于励磁回路一点接地故障的维护措施包括叠加交流乒乓式。
发电机转子接地保护

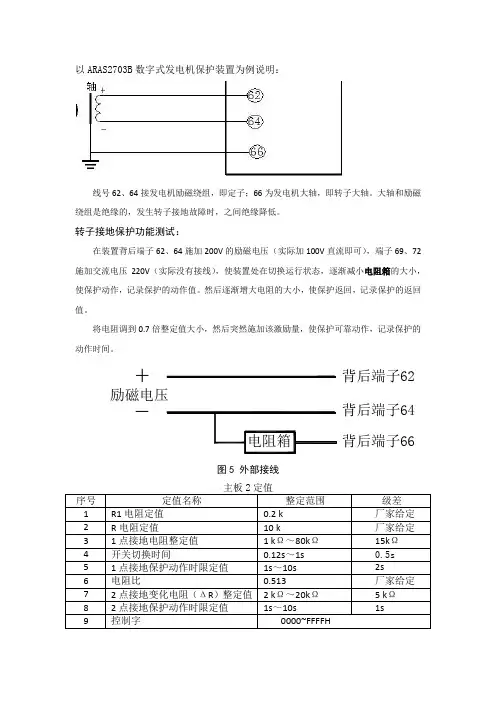

以ARAS2703B数字式发电机保护装置为例说明：
线号62、64接发电机励磁绕组，即定子；66为发电机大轴，即转子大轴。
大轴和励磁绕组是绝缘的，发生转子接地故障时，之间绝缘降低。
转子接地保护功能测试：
在装置背后端子62、64施加200V的励磁电压（实际加100V直流即可），端子69、72施加交流电压220V（实际没有接线），使装置处在切换运行状态，逐渐减小电阻箱的大小，使保护动作，记录保护的动作值。
然后逐渐增大电阻的大小，使保护返回，记录保护的返回值。
转子一点接地后，自动转入两点接地保护（转子两点接地受一点接地闭锁），满足两点接地变化电阻定值（注意，是一个变化量），两点接地动作。

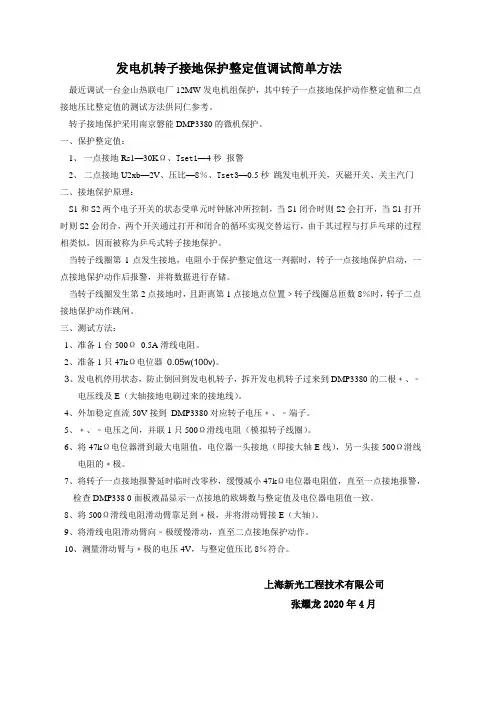

发电机转子接地保护整定值调试简单方法
发电机转子接地保护整定值调试简单方法最近调试一台金山热联电厂12MW发电机组保护，其中转子一点接地保护动作整定值和二点接地压比整定值的测试方法供同仁参考。
转子接地保护采用南京磐能DMP3380的微机保护。
一、保护整定值：1、一点接地Rs1—30KΩ、Tset1—4秒报警2、二点接地U2xb—2V、压比—8％、Tset3—0.5秒跳发电机开关，灭磁开关、关主汽门二、接地保护原理：S1和S2两个电子开关的状态受单元时钟脉冲所控制，当S1闭合时则S2会打开，当S1打开时则S2会闭合，两个开关通过打开和闭合的循环实现交替运行，由于其过程与打乒乓球的过程相类似，因而被称为乒乓式转子接地保护。
当转子线圈第1点发生接地，电阻小于保护整定值这一判据时，转子一点接地保护启动，一点接地保护动作后报警，并将数据进行存储。
当转子线圈发生第2点接地时，且距离第1点接地点位置﹥转子线圈总匝数8％时，转子二点接地保护动作跳闸。
三、测试方法：1、准备1台500Ω0.5A滑线电阻。
2、准备1只47kΩ电位器0.05w(100v)。
3、发电机停用状态，防止倒回到发电机转子，拆开发电机转子过来到DMP3380的二根﹢、﹣电压线及E（大轴接地电刷过来的接地线）。
4、外加稳定直流50V接到DMP3380对应转子电压﹢、﹣端子。
5、﹢、﹣电压之间，并联1只500Ω滑线电阻（模拟转子线圈）。
6、将47kΩ电位器滑到最大电阻值，电位器一头接地（即接大轴E线），另一头接500Ω滑线电阻的﹢极。
7、将转子一点接地报警延时临时改零秒，缓慢减小47kΩ电位器电阻值，直至一点接地报警，检查DMP338 0面板液晶显示一点接地的欧姆数与整定值及电位器电阻值一致。
8、将500Ω滑线电阻滑动臂靠足到﹢极，并将滑动臂接E（大轴）。
9、将滑线电阻滑动臂向﹣极缓慢滑动，直至二点接地保护动作。
10、测量滑动臂与﹢极的电压4V，与整定值压比8％符合。
上海新光工程技术有限公司张耀龙2020年4月。
发电机转子接地有转子一点接地和两点接地
发电机转子接地有转子一点接地和两点接地，另外还会发生转子层间和匝间短路故障。
与定子接地一样，转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。
1、转子接地的原因工作人员在励磁回路上工作时，因不慎误碰或其他原因造成转子接地；转子滑环，槽及槽口、端部、引线等部位绝缘损坏；长期运行绝缘老化，因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地；鼠类等小动物窜入励磁回路，定子进出水支路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。
2、转子一点接地的现象及处理发电机发生转子一点接地时，中央信号警铃响，“发电机转子一点接地”光字牌亮，表计指示无异常。
转子回路一点接地时，因一点接地不形成电流回路，故障点无电流通过，励磁系统仍保持正常状态，故不影响机组的正常运行。
此时，应检查“转子一点接地”光字牌信号是否能够复归。
若能复归，则为瞬时接地；若不能复归，应检查转子一点接地保护是否正常，若正常，则可利用转子电压表通过切换开关测量正、负极对地电压，鉴定是否发生了接地。
若发现某极对地电压降到零，另一极对地电压升至全电压（正、负极之间的电压值），说明确实发生了一点接地。
运行人员应按下列步骤处理：a）检查励磁回路是否有人工作，如系工作人员引起，应予以纠正；b）检查励磁回路各部位有无明显损伤或因脏污接地，若因脏污接地应进行吹扫；c）对有关回路进行详细外观检查，必要时轮流停用整流柜，以判明是否由于整流柜直流回路接地引起；d）检查区分接地是在励磁回路还是在测量保护回路；e）若转子接地为一点稳定金属性接地，且无法查明故障点，除加强监视机组运行外，在取得调度同意后，将转子两点接地作用于跳闸，并申请尽快停机处理；f）转子带一点接地运行时，若机组又发生欠励磁或失步，一般可认为转子已发展为两点接地，这时转子两点接地保护动作跳闸，否则应立即人为停机。
发电机转子接地保护原理综述综述0824
发电机转子接地保护原理综述发电机转子绝缘损坏时引起的励磁回路接地故障是常见的故障，据统计，1999年全国100MW及以上发电机发生转子接地故障九次，占发电机本体故障的30％，可见转子接地保护对于保护发电机本体遭受更大的损害有非常重要的意义。
在研制保护装置之前，首先要了解发电机转子接地保护原理。
发电机转子接地保护分为一点接地保护和两点接地保护两种。
本文主要分析了各种保护的基本原理，它们的优缺点以及改进。
一、转子一点接地保护发电机转子一点接地保护方法主要有电桥法，叠加直流电压法，叠加交流电压法（主要是导纳法），乒乓法。
下面分别介绍他们的工作原理及优缺点。
（一）电桥法图1－1电桥式一点接地保护原理图 (a)正常情况下；（b ）经过渡电阻一点接地利用电桥原理构成的一点接地保护，其原理图如图1－1所示。
(a),(b)分别是正常情况和一点接地情况下的原理图。
集中电阻y R 表示绕组对地绝缘分布电阻。
励磁绕组LE 的电阻构成构成电桥的两个臂，外接电阻R1和R2 构成另外两个臂。
正常情况下，调节电阻R1和R2，使流过继电器J 的不平衡电流最小，使继电器的动作电流大于这一不平衡电流。
当一点经过渡电阻接地后，电桥失去平衡，此时继电器的动作。
电流的大小决定于k 点的位置以及过渡电阻Rf 的大小。
当电流大于继电器J 的动作电流时，继电器动作。
当励磁绕组的正端或负端发生接地故障时，这种保护装置的灵敏度很高，然而，当故障点位于励磁绕组中点附近时，即使是金属性接地，保护装置也不能动作。
这是电桥法的根本缺陷。
为了消除这一缺陷，在电桥的1R 臂中串接一只非线性电阻f R 。
非线性电阻0f R u i α-=，其中α是常数，当电压0u 升高，电流i 非线性地增加，电阻f R 下降;反之，则f R 上升。
因此，串接这个非线性电阻后，电桥的平衡条件会随着励磁电压的改变而变化。
在某一电压下的死区，在另一电压下变为动作区，从而减小了拒动的几率。
发电机转子接地处理
发电机转子接地处理步骤如下：
1. 当转子一点接地保护报警时应立即查明接地性质和位置，如确认系励磁回路接地需停机才能处理或接
地在转子回路时，应加强监视并投入转子两点接地保护，尽快申请停机处理。
2. 如果是发电机内部稳定的金属性接地故障，应立即停机处理。
3. 如果发电机的转子电流，发电机振动明显增加应判断为发电机转子绕组匝间短路，此时应立即降低机
组负荷，使振动和转子电流不致超限，并尽快申请停机处理。
4. 检查发电机大轴接地碳刷接触是否接地良好或断线。
5. 检查励磁设备工作环境是否恶化，有无受潮。
6. 通知检修采取措施测量转子正、负极对地电压（需取下转子电压的保险或打开发变组保护中转子一点
接地的转子电压线，但打开后转子一点、两点接地保护均自动退出），测量完毕立即恢复。
7. 若确认励磁回路绝缘电阻降低时，应对有关回路进行详细的外观检查，若查出接地故障在励磁回路时
应尽快设法排除。
转子接地保护原理
发电机转子接地保护原理发电机正常运行时，转子的转速很高，离心力极大，承受的电负荷又重，一次励磁绕组绝缘容易破坏。
绕组导线碰接铁芯，就会造成转子一点接地故障。
发电机励磁回路的一点接地是比较常见的故障，由于不会形成电流通路，所以对发电机无直接危害，因此发电机可继续运行。
但发生一点接地以后，励磁回路对地电压会有所升高，例如当负极接地，励磁绕组正极对地电压即增加到工作励磁电压值；正极接地，励磁绕组负极对地电压也增加到工作励磁电压值。
因此当转子发生一点接地后，如发电机仍然继续运行，遇上励磁绕组其他点绝缘水平降低时，就有可能发生转子回路的第二点接地。
励磁回路两点接地后构成短路电流通路，可能烧坏转子绕组和铁芯。
由于部分励磁绕组被短接，破坏了气隙磁场的对称性，引起机组振动，特别是多机组振动更严重。
此外，转子两点接地还可能使汽轮发电机组的轴系统和汽缸磁化。
因此，转子一点接地以后,应该对励磁回路进行认真检查.同时是否会有保护误动作:根据某些保护构成原理,检查是不是因为炭刷接触不良所引起.此外,还可以倒换备用励磁以找出接地范围.如果一旦确认转子一点接地,应该投入转子2点接地保护,这时候,严禁在励磁回路上工作,以防保护误动作。
需要指出的是,在转子一点接地的同时,若发电机出现振动,则应该立即解列停机。
一．转子一点接地保护1.绝缘检测装置用一个电压表定期测量励磁回路正负极对地电压，其接线如下图所示。
图中元件1为励磁绕组，元件2为接地炭刷。
励磁绕组对地存在着绝缘电阻，设这些绝缘电阻对地均匀分布，如图中的r1,r2,…，r n－1，r n。
当励磁绕组绝缘良好时，所测得的正极对地电压和于负极对地电压。
如果正极接地，则负极对地电压为工作励磁电压；如果负极接地，则正极对地电压为工作励磁电压。
如果励磁绕组其他点接地，一般情况下，正极对地电压不等于负极电压，而且所测得的电压低于工作励磁电压。
但是如果励磁绕组中部接地，则所测得的正极对地电压将等于负极对地电压，且为工作励磁电压的一半。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机转子两点接地保护
一、 保护原理
当转子绕组两点接地时，其气隙磁场将发生畸变，在定子绕组中将产生二次谐波负序分量电势。
转子两点接地保护即反映定子电压中二次谐波“负序”分量。
在转子一点接地保护动作后，自动投入转子两点接地保护。
转子两点接地保护的逻辑框图如图一所示：
图一 转子两点接地保护逻辑框图
在图中 g R ＜——转子一点接地保护动作条件。
二、一般信息
注：对应的保护压板插入，保护动作时发信并出口跳闸；对应的保护压板拔掉，保护动作时只发信，不出口跳闸。
2.5定值整定
2.6投入保护
开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。
（注：该保护投入时其运行指示灯是亮的。
）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。
因为转子两点接地保护受转子一点接地保护闭锁，两个保护一般在一起，称为发电机转子（接地）保护。
2.7参数监视
点击进入发电机转子接地保护监视界面，可监视保护的整定值、机端二次谐波电压正序计算值和负序计算值等信息。
三、保护动作整定值测试
3.1 二次谐波负序电压定值测试
短接端子排处转子的负极与大轴，转子一点接地保护动作；在电压端子中输入二次谐波
3.2 动作时间定值测试
突加1.5倍定值电压，使保护动作，记录动作时间。
转子一点接地保护闭锁逻辑是否正确（打“√”表示）：正确□错误□
保护出口方式是否正确（打“√”表示）：正确□错误□
保护信号方式是否正确（打“√”表示）：正确□错误□。
