电话机部分电路分析
04
振铃电路分析
振铃电路是电话机中负责产生振铃信号的部分，当有来电时，振铃电路会发出周期性的铃声提示用户。
振铃电路主要由电源、控制开关、定时器和扬声器组成，通过控制开关的交替接通和断开，使扬声器产生断续的电流，从而发出铃声。
振铃电路的工作原理基于电磁感应和电流的磁效应，通过控制电流的通断来产生变化的磁场，进而驱动扬声器发出声音。
02
话筒电路分析
话筒电路是电话机中负责将声音信号转换为电信号的部分。当人对着话筒说话时，声音振动引起话筒中薄膜片振动，进而改变电容器的电容量，这种变化被转换为电信号并传输到后续电路进行处理。
声音信号的频率和幅度变化会导致电信号的频率和幅度相应变化，从而实现声音的还原。
话筒电路的工作原理
话筒电路的主要元件
振铃电路的工作原理
提供电能，使振铃电路能够正常工作。
电源
控制开关
定时器
扬声器
负责控制电流的通断，通常由电子开关或继电器实现。
用于控制铃声的持续时间和间隔时间，通常由RC电路或石英晶体振荡器实现。
将电信号转换为声音信号，使电话机发出铃声。
振铃电路的主要元件
振铃电路的特性分析
铃声响度
振铃电路的输出功率和扬声器的效率决定了铃声的响度，响度应足够大以便用户能够听到。
听筒电路通常由前置放大器、滤波器和功率放大器等部分组成，它们协同工作，将微弱的电信号转换为足够大的声音信号，以便用户能够清晰地听到对方的声音。
听筒电路的工作原理
用于接收和处理来自电话线的信号，并进行初步的放大。
前置放大器
滤波器
功率放大器
用于滤除信号中的杂散成分和噪声，提高信号的纯净度。
用于将前置放大器输出的信号进一步放大，以驱动听筒的振动膜片产生足够大的声音。
振铃电路分析
振铃电路是电话机中负责产生振铃信号的部分，当有来电时，振铃电路会发出周期性的铃声提示用户。
振铃电路主要由电源、控制开关、定时器和扬声器组成，通过控制开关的交替接通和断开，使扬声器产生断续的电流，从而发出铃声。
振铃电路的工作原理基于电磁感应和电流的磁效应，通过控制电流的通断来产生变化的磁场，进而驱动扬声器发出声音。
02
话筒电路分析
话筒电路是电话机中负责将声音信号转换为电信号的部分。当人对着话筒说话时，声音振动引起话筒中薄膜片振动，进而改变电容器的电容量，这种变化被转换为电信号并传输到后续电路进行处理。
声音信号的频率和幅度变化会导致电信号的频率和幅度相应变化，从而实现声音的还原。
话筒电路的工作原理
话筒电路的主要元件
振铃电路的工作原理
提供电能，使振铃电路能够正常工作。
电源
控制开关
定时器
扬声器
负责控制电流的通断，通常由电子开关或继电器实现。
用于控制铃声的持续时间和间隔时间，通常由RC电路或石英晶体振荡器实现。
将电信号转换为声音信号，使电话机发出铃声。
振铃电路的主要元件
振铃电路的特性分析
铃声响度
振铃电路的输出功率和扬声器的效率决定了铃声的响度，响度应足够大以便用户能够听到。
听筒电路通常由前置放大器、滤波器和功率放大器等部分组成，它们协同工作，将微弱的电信号转换为足够大的声音信号，以便用户能够清晰地听到对方的声音。
听筒电路的工作原理
用于接收和处理来自电话线的信号，并进行初步的放大。
前置放大器
滤波器
功率放大器
用于滤除信号中的杂散成分和噪声，提高信号的纯净度。
用于将前置放大器输出的信号进一步放大，以驱动听筒的振动膜片产生足够大的声音。
电话机部分电路详细解说
• 小试验 用两台普通话机 A 和 B . 把话机A的 听筒放在B的MIC上，在话机A上拨打你的手机号 码前10位，挂掉话机A，然后在话机B上拨打最后 一位你的手机号码。是不是话机B 打通了你的手 机？ • 早期的公用电话就是使用这种方法实现盗打的。 • 可以使用这种方法调试线路，来判断线路故障。 • 调试话吧管理机的时候，第一路用免提拨号，第 二路也抬机，第一路拨的号码会同时出在第二路 上。 • 如果话机关mic电路出现问题就会非常受干扰， 造成组成的乙类功率放大对扬声器驱动。维修方法 类似一般分离元件的功放。C48用来消除高频自激反馈。音乐芯片 的语音信号也通过这里进行放大后送到免提扬声器。（使用和弦芯 片也可以在这里产生和弦铃声）。
信号检测电路
• 此部分电路可以检测线路上的交流信号，使之变成脉宽度的高低电 平。可以用来唤醒单片机的DTMF 或FSK接收中断。稍加改造也可 以用来软件解码DTMF或FSK. • 单片机打开DTMF或FSK接收是要耗费很多电的。因此平时单片机 是关闭这两个接收器。当这个电路唤醒时，再打开接收电路。由此 可以达到省电的目的。
振铃和振铃检测电路
• 外线振铃信号（25HZ，交流信号）通过隔直电容后整流滤波，产 生UTC9106 的电源。通过R26和R38分压到单片机检测引脚。当 单片机检测到RDET为高就认为话机已经振铃了。同时芯片振荡产 生振铃音通过变压器耦合给扬声器。使用变压器是为了阻抗匹配和 隔离。通过使IPMUTE为低可以关断 振铃声音。
RING为正，则RE为低，RING 为 负，则RE为高。当电平发生变化了 则发生了反极。也可以用来检测振 铃信号。
FSK DTMF 检测
• 解码电路在单片机内部。 由RING_IN TIP_IN 输入 到单片机 。外部接电阻 R39R40和钳位二极管 D17-D20进行保护。 • 二极管如何实现保护功能？ • 信号被控制在-0.7～ VDD+0.7V 之间。保护了 单片机不被损坏。 • 来电显示，fsk dtmf 接收 都是通过这里来实现的
电话机原理与维修(5)
HEP
第五章 电话机的辅助电路
第一节 免提启动电路
拨号电路、通话电路和振铃电路是电 话机不可缺少的基本功能电路，本章介绍 的辅助电路则是电话机的某些选用功能的 配套电路，随着电话机功能的扩大和完善， 对电话机辅助电路的了解有助于识读整机 电路图和掌握电话机维修技术。
第二节 长途锁控电路 第三节 音乐保持电路 第四节 液晶显示电路 本章小结
（３） 免提转为手柄通话 免提通话时提起通话手柄，叉簧开关CH1-1接通，电压V ＋通过CH1-1 、R8 输送一个正向偏流给VT15， VT15导通，置拨号集成电路的启动端HK脚为低电 平，HFO 脚为低电平，免提电路复位至挂机状态，这样话机就由免提状态切 换到手柄通话状态。
7
《电话机原理与维修》陈振源主编 第五章 电话机的辅助电路
HEP
第二节
长途锁控电路
为了对长途直拨电话机的使用权限进行管理，许多按键电话机设有长途锁 装置，用户使用专门的钥匙锁上话机，就可限制拨打长话；使用钥匙将话机开 锁，就可正常拨打长话。
一、或非门组成的锁控电路
1.电路构成
8
《电话机原理与维修》陈振源主编 第五章 电话机的辅助电路
HEP 2.工作原理 （１） 未开锁时的摘机状态 G3 的10脚输出低电平，通过R10 控制开关管VT2 截止，对XT、C6 、C7 组成 的晶体振荡回路无影响，允许其振荡。 开关管VT1 截止，“0”码键盘输入线被VT1 断开，即拨号集成电路的C2 与R4 端口不能接通，键盘“0”码输入无效。 （２） 锁机时首位拨“0”码 如摘机后第一个号码拨“０”，由于VT2由截止转变为饱和导通，石英晶体振 荡回路被VT2 短路到地，拨号集成电路不能工作，“0”码及其后所有号码均无法 拨出。 （３） 锁机时首位不拨“0”码 如摘机后先拨“0”码以外的1～9 任一号码，或非门G2 的4脚输出高电平，VT1 由原来的截止转变为饱和导通，“0”按键钮与拨号集成电路C2 的连接线闭合，此 后拨“0”码不再受限制。 （４） 开锁状态 将机械锁的开关LOCK 闭合时，正电源VDD 通过锁开关和电阻R6为或非门Ｇ1 的2脚输入高电平，这样3脚输出一直为低电平，VD3 截止，或非门G2的4脚输出 9 高电平，使VT1导通，此时锁“0”电路不起限制作用，允许拨打长途电话。
第五章 电话机的辅助电路
第一节 免提启动电路
拨号电路、通话电路和振铃电路是电 话机不可缺少的基本功能电路，本章介绍 的辅助电路则是电话机的某些选用功能的 配套电路，随着电话机功能的扩大和完善， 对电话机辅助电路的了解有助于识读整机 电路图和掌握电话机维修技术。
第二节 长途锁控电路 第三节 音乐保持电路 第四节 液晶显示电路 本章小结
（３） 免提转为手柄通话 免提通话时提起通话手柄，叉簧开关CH1-1接通，电压V ＋通过CH1-1 、R8 输送一个正向偏流给VT15， VT15导通，置拨号集成电路的启动端HK脚为低电 平，HFO 脚为低电平，免提电路复位至挂机状态，这样话机就由免提状态切 换到手柄通话状态。
7
《电话机原理与维修》陈振源主编 第五章 电话机的辅助电路
HEP
第二节
长途锁控电路
为了对长途直拨电话机的使用权限进行管理，许多按键电话机设有长途锁 装置，用户使用专门的钥匙锁上话机，就可限制拨打长话；使用钥匙将话机开 锁，就可正常拨打长话。
一、或非门组成的锁控电路
1.电路构成
8
《电话机原理与维修》陈振源主编 第五章 电话机的辅助电路
HEP 2.工作原理 （１） 未开锁时的摘机状态 G3 的10脚输出低电平，通过R10 控制开关管VT2 截止，对XT、C6 、C7 组成 的晶体振荡回路无影响，允许其振荡。 开关管VT1 截止，“0”码键盘输入线被VT1 断开，即拨号集成电路的C2 与R4 端口不能接通，键盘“0”码输入无效。 （２） 锁机时首位拨“0”码 如摘机后第一个号码拨“０”，由于VT2由截止转变为饱和导通，石英晶体振 荡回路被VT2 短路到地，拨号集成电路不能工作，“0”码及其后所有号码均无法 拨出。 （３） 锁机时首位不拨“0”码 如摘机后先拨“0”码以外的1～9 任一号码，或非门G2 的4脚输出高电平，VT1 由原来的截止转变为饱和导通，“0”按键钮与拨号集成电路C2 的连接线闭合，此 后拨“0”码不再受限制。 （４） 开锁状态 将机械锁的开关LOCK 闭合时，正电源VDD 通过锁开关和电阻R6为或非门Ｇ1 的2脚输入高电平，这样3脚输出一直为低电平，VD3 截止，或非门G2的4脚输出 9 高电平，使VT1导通，此时锁“0”电路不起限制作用，允许拨打长途电话。
电话机的振铃电路详解
电话机的振铃电路详解
• 电话机振铃电路概述 • 电话机振铃电路的组成 • 电话机振铃电路的工作过程 • 电话机振铃电路的常见故障及排除
方法 • 电话机振铃电路的发展趋势
01
电话机振铃电路概述
电话机振铃电路的定义
• 电话机振铃电路是指电话机中负责产生振铃声的电路，当有来电时，它会通过振铃电路产生铃声，提醒用户有来电。
电话机振铃电路的功能
检测来电
控制铃声的响铃时间
振铃电路能够检测到交换机送来的来 电信号。
振铃电路可以控制铃声的响铃时间， 通常为20-60秒。
产生铃声
当检测到来电信号时，振铃电路会产 生一定频率的交流电，驱动电话机的 扬声器发出铃声。
电话机振铃电路的工作原理
当电话机收到来电信号时，信号线上的电压会发生变化， 这个变化被电话机的电源电路检测到。
振铃继电器吸合后，电话机的电源通过继电器触点为振 铃电路供电。
电源电路将检测到的信号转换为控制信号，控制振铃继 电器吸合。
振铃电路中的变压器将低电压转换为高电压，驱动扬声 器发出铃声。
02
电话机振铃电路的组成
交流电源
交流电源是电话机振铃电路的能源， 为整个电路提供电能。
交流电源的质量直接影响电话机的通 话质量和可靠性。
检测电压
振铃电路通过检测线路上 的电压来判断是否满足振 铃信号的传输条件。
检测电流
振铃电路还需要检测线路 上的电流，以确保电流在 安全范围内。
响铃继电器的吸合
响铃继电器
响铃继电器是振铃电路中的重要 元件，用于控制响铃信号的传输。
吸合过程
当电话线路处于正常状态时，振铃 电路通过控制电压和电流使响铃继 电器吸合，接通响铃信号的传输路 径。
• 电话机振铃电路概述 • 电话机振铃电路的组成 • 电话机振铃电路的工作过程 • 电话机振铃电路的常见故障及排除
方法 • 电话机振铃电路的发展趋势
01
电话机振铃电路概述
电话机振铃电路的定义
• 电话机振铃电路是指电话机中负责产生振铃声的电路，当有来电时，它会通过振铃电路产生铃声，提醒用户有来电。
电话机振铃电路的功能
检测来电
控制铃声的响铃时间
振铃电路能够检测到交换机送来的来 电信号。
振铃电路可以控制铃声的响铃时间， 通常为20-60秒。
产生铃声
当检测到来电信号时，振铃电路会产 生一定频率的交流电，驱动电话机的 扬声器发出铃声。
电话机振铃电路的工作原理
当电话机收到来电信号时，信号线上的电压会发生变化， 这个变化被电话机的电源电路检测到。
振铃继电器吸合后，电话机的电源通过继电器触点为振 铃电路供电。
电源电路将检测到的信号转换为控制信号，控制振铃继 电器吸合。
振铃电路中的变压器将低电压转换为高电压，驱动扬声 器发出铃声。
02
电话机振铃电路的组成
交流电源
交流电源是电话机振铃电路的能源， 为整个电路提供电能。
交流电源的质量直接影响电话机的通 话质量和可靠性。
检测电压
振铃电路通过检测线路上 的电压来判断是否满足振 铃信号的传输条件。
检测电流
振铃电路还需要检测线路 上的电流，以确保电流在 安全范围内。
响铃继电器的吸合
响铃继电器
响铃继电器是振铃电路中的重要 元件，用于控制响铃信号的传输。
吸合过程
当电话线路处于正常状态时，振铃 电路通过控制电压和电流使响铃继 电器吸合，接通响铃信号的传输路 径。

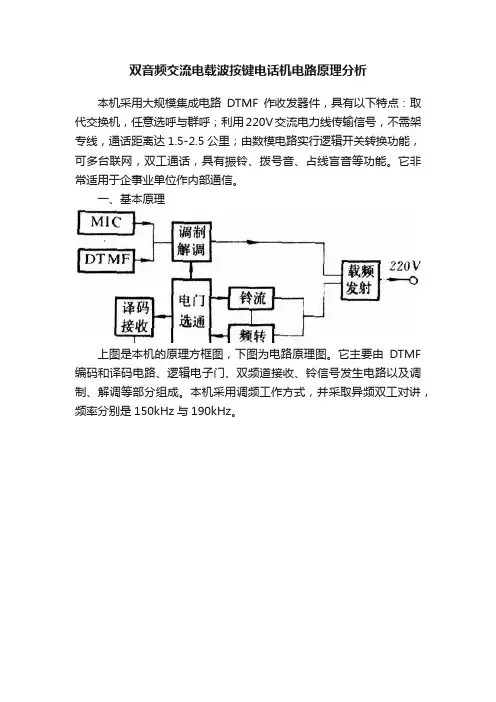

双音频交流电载波按键电话机电路原理分析
双音频交流电载波按键电话机电路原理分析本机采用大规模集成电路DTMF作收发器件，具有以下特点：取代交换机，任意选呼与群呼；利用220V交流电力线传输信号，不需架专线，通话距离达1.5-2.5公里；由数模电路实行逻辑开关转换功能，可多台联网，双工通话，具有振铃、拨号音、占线盲音等功能。
它非常适用于企事业单位作内部通信。
一、基本原理上图是本机的原理方框图，下图为电路原理图。
它主要由DTMF 编码和译码电路、逻辑电子门、双频道接收、铃信号发生电路以及调制、解调等部分组成。
本机采用调频工作方式，并采取异频双工对讲，频率分别是150kHz与190kHz。
本机功耗为2.5W。
1．DTMF编码与译码①编码图中IC14(MK5087)是DTMF专用集成电路，它由一组低音频信号和一组高音频信号按16种组合构成，外接3.579MHz标准晶振，用8中取2键盘组成4×3矩阵，行与列交叉点接触时（即按下任一键时），即从IC14的16脚发出一组音频信号。
此信号进入IC2(LM567)进行调制，由5脚输出再经BG1、BG2、B5等电路发送、耦合到220V交流电线上。
②译码对方机发出的DTMF信号经电力线进入机内接收电路后，输入到IC15(MT8870)的2脚（-IN端），1脚与4脚短接，给+IN提供VDD/2的偏置电压。
7与8脚接3.579MHz晶振。
11～14脚为二进制数据A4A3A2Al输出端，输出BCD码，进入IC16(CD4028二一十进制译码器)和IC17（CD4043四RS锁定触发器）。
IC16与IC17构成电子门，当对方按下与此机相应的号码时，电子门打开，话机振铃。
图中的点线式矩阵是用来编号的。
由于本机利用9与O实行群呼功能，此两个数字不能再编进其他号码内。
剩下的数字只要不重复（在一个编号内），可任意组合，一般可设编三位数字号码512个。
2．发送电路本机在异频双工的频率发送方式上采取优先权制，先提机者发150kHz收190kHz信号。
电话机振铃电路详解
项目2 电话机的维修 模块1振铃电路测试 模块2振铃电路维修
模块1 振铃电路测试
学习目标
能检验电话机的好坏； 能判断电话机故障现象； 理解电话机的工作原理、信号流程、维修步骤和典型故障 特征； 会使用仪器、仪表测量电话机的电压、波形和其他参数； 能运用原理分析电话机故障原因； 能修理电话机的简单故障；
集成电路振铃电路 1、KA2411振铃集成电路
• 3）由KA2411组成的振铃电路工作原理
• 振荡频率的计算公式：
• 低频频率：
fL
1 1.234 RLCL
• 高频频率：
f H1
1 1.515RH CH
f H 2 1.24 f H1
振铃电路印制板图
至T1
图2-2 振铃电路印制板图
至外线
集成电路振铃电路 2、LS1240
T1初级 T1次级 SP两端
Байду номын сангаас测量结果（V）
模块2 振铃电路 故障维修
P2M2 电话机振铃电路的维修
读一读
振铃电路的检修步骤
（1）目测振铃电路是否有异常。 （2）检查桥式整流电路后的电压值是否正常，根据 检查情况可分成两部分：不正常应检查输入以前的元 件及焊点，正常应检查集成块及外围元件以及以后的 元件和焊点，检查程序如图2-6所示。
P2M1 电话机振铃电路的基本性能测试
电话机引线输入端口 喇叭SP两端振铃电压波形 波 形
P2M1 电话机振铃电路的基本性能测试
读一读 振铃电路的原理 用KA2411组成的振铃电路如图2-1所示。
基本性能测试
由线路送来的交流振铃电压加到A、B输入端，A输 入端经L1，由隔直电容C3耦合后，经限流电阻R1降压 送到VD1、VD2、VD5、VD7组成的桥式整流电路的一个 输入端上，同样B输入端由隔直电容C4耦合后，经限流 电阻R1降压送到VD1、VD2、VD5、VD7组成的桥式整流 电路的另一个输入端上，进行整流，经滤波器C24滤波， 变成比较平滑的直流电压，供KA2411使用。
模块1 振铃电路测试
学习目标
能检验电话机的好坏； 能判断电话机故障现象； 理解电话机的工作原理、信号流程、维修步骤和典型故障 特征； 会使用仪器、仪表测量电话机的电压、波形和其他参数； 能运用原理分析电话机故障原因； 能修理电话机的简单故障；
集成电路振铃电路 1、KA2411振铃集成电路
• 3）由KA2411组成的振铃电路工作原理
• 振荡频率的计算公式：
• 低频频率：
fL
1 1.234 RLCL
• 高频频率：
f H1
1 1.515RH CH
f H 2 1.24 f H1
振铃电路印制板图
至T1
图2-2 振铃电路印制板图
至外线
集成电路振铃电路 2、LS1240
T1初级 T1次级 SP两端
Байду номын сангаас测量结果（V）
模块2 振铃电路 故障维修
P2M2 电话机振铃电路的维修
读一读
振铃电路的检修步骤
（1）目测振铃电路是否有异常。 （2）检查桥式整流电路后的电压值是否正常，根据 检查情况可分成两部分：不正常应检查输入以前的元 件及焊点，正常应检查集成块及外围元件以及以后的 元件和焊点，检查程序如图2-6所示。
P2M1 电话机振铃电路的基本性能测试
电话机引线输入端口 喇叭SP两端振铃电压波形 波 形
P2M1 电话机振铃电路的基本性能测试
读一读 振铃电路的原理 用KA2411组成的振铃电路如图2-1所示。
基本性能测试
由线路送来的交流振铃电压加到A、B输入端，A输 入端经L1，由隔直电容C3耦合后，经限流电阻R1降压 送到VD1、VD2、VD5、VD7组成的桥式整流电路的一个 输入端上，同样B输入端由隔直电容C4耦合后，经限流 电阻R1降压送到VD1、VD2、VD5、VD7组成的桥式整流 电路的另一个输入端上，进行整流，经滤波器C24滤波， 变成比较平滑的直流电压，供KA2411使用。
电话机“免提”电路的工作原理与维修
电话机“免提”电路的工作原理与维修第一篇：电话机“免提”电路的工作原理与维修电话机“免提”电路的工作原理与维修现在市场上免提电话机已占有很大的比重。
下面以HA903P/TD 型免提电话机为例，分析一下免提通话电路的工作原理及故障维修。
免提电话是在普通电话机的电路基础上增加了免提通话电路。
HA903P/TD型电话机的免提通话电路(电路原理图如附图所示)由免提发送电路、发送与接收检测电路、功率放大电路等部分组成。
电感5L1、二极管5VD1～5VD3、电容5C1、5C2组成免提通话电路的电源电路。
二极管5VD2与电感5L1相并联，为免提挂机时在5L1上产生的感应电压提供放电通路，电阻5R1、发光二极管5VD4组成免提指示电路。
免提发送电路由三极管5VT3、5VT5、运放5A1－1、5A1－2及其周围元件组成，5VT3组成发送前置放大器，该放大器是一电压并联负反馈放大器。
由于5VT3的发射极接了电位器5RP2，使该放大器又具有了电流串联负反馈的性能，5RP2控制了该放大器的增益，增大5RP2，增益减少，减小5RP2，增益增大。
二极管5VD11、电阻5R39组成静音控制器，在发号状态下，发号集成电路(LH91210C)的{13}脚输出的低电平信号使5VD11导通，将发送前置放大电路封闭。
放大后的声音信号分为两路。
一路经电容5C8送往5A1－1的{10}脚，5A1－1及其周围元件组成中间放大器，二极管5VD、5VD6、5R6、5R7组成的反馈网络控制放大器的增益，放大后由8脚输出到5A1－2的第{12}脚，经5A1－2组成的缓冲输出级放大后，从{14}脚输出，由5B2的初级送往外线；另一路声音信号经电阻5R32、5R30送往由5A1－3组成的发送检测电路，放大后从1脚输出，放大器的增益由二极管5VD11、5VD12、电阻5R27、5R29控制，5RP3为灵敏度控制电位器，1脚输出的信号送到由二极管5VD9、5VD10、电容5C23、5C22组成的倍压整流电路进行整流。
电话原理详解完整版
3 4 换句话说，只要满足上式，那么在送话时c、 两点的 换句话说，只要满足上式，那么在送话时 、d两点的 电位相等，因此没有信号进入受话放大器。 电位相等，因此没有信号进入受话放大器。
要特别说明一点，由于声音是从 要特别说明一点，由于声音是从20Hz~20kHz, 要在这么宽的频带内(加上线路 始终保持 要在这么宽的频带内 加上线路)始终保持 两点电位相 加上线路 始终保持cd两点电位相 等是做不到的，实际上没有必要做到所有频率点上侧音 等是做不到的， 都为零，也不允许做到侧音为零。 都为零，也不允许做到侧音为零。
（6）常见通知音信号波形 拨号音 忙音 崔挂音
约30秒
450Hz
约30秒
450Hz
约30秒
950Hz
注：1、 忙音是0.3秒送、0.3秒停的断续音； 2、崔挂音之后交换机将停止给话机供电； 3、信号幅度约为300~500mVrms。 信号幅度约为300~500mVrms。
交换机送到电话线上的振铃信号
47ΩF 47ΩF 0.047µFG 47ΩF 47ΩF
(a) 阻抗Z1的组成 图1.3 阻抗 的组成
(b)
680
0.1
100
§1.5 对传输和交换网络的说明
长途局 市话 汇接局 DC2 长途局 中继线 端局 交换机 关口局 端局 交换机 市话 汇接局
DC2 长途局
DC1 长途局
DC1 长途局
PSTN以 以 外的其他 网络
680
680
§2.5
2/4线转换电路及消侧音原理之二 线转换电路及消侧音原理之二 a
2Q1 3R6 15k 3C2 682J
100
680
0.1
3Q1 3R7 6k2
电话机原理与维修——第四章 振铃电路
三、CS8204 振铃电路故障检修
◆铃声不响 ◆振铃声音小 ◆振铃声音异常 ◆一挂机就产生不间断的铃声
6
《电话机原理与维修 电话机原理与维修》陈振源主编 电话机原理与维修 第二章 拨号电路
HEP
第三节
LS1240 组成的音频振铃器
一、LS1240 振铃集成电路
7
《电话机原理与维修 电话机原理与维修》陈振源主编 电话机原理与维修 第二章 拨号电路
三cs8204振铃电路故障检修铃声不响振铃声音小振铃声音异常一挂机就产生不间断的铃声电话机原理与维修电话机原理与维修陈振源主编第二章拨号电路hephep第三节ls1240组成的音频振铃器一ls1240振铃集成电路电话机原理与维修电话机原理与维修陈振源主编第二章拨号电路hephep二ls1240的典型应用电路ls1240的典型应用电路由铃流输入回路集成电路外接振荡频率调节元件和发声器组成
5
《电话机原理与维修 电话机原理与维修》陈振源主编 电话机原理与维修 第二章 拨号电路
HEP 交流振铃信号自Ｌ 、Ｌ2 流入后，经过隔直、衰减、整流、稳压和滤波后， 交流振铃信号自Ｌ1 、Ｌ 流入后，经过隔直、衰减、整流、稳压和滤波后， 在CS8204 的引脚1、5之间形成直流电源电压。 CS8204集成电路的启动电压为 的引脚 、 之间形成直流电源电压。 CS8204集成电路的启动电压为19 之间形成直流电源电压 集成电路的启动电压为 Ｖ，在第 脚悬空时，当电源电压大于启动电压值，则超低频振荡器开始振荡， 在第２ Ｖ，在第２ 脚悬空时，当电源电压大于启动电压值，则超低频振荡器开始振荡， 控制音频振荡器的两个频率fH1 、fH2 交替输出，并经功率放大器放大后由第８脚 控制音频振荡器的两个频率 交替输出，并经功率放大器放大后由第８ 输出推动压电换能器发出类似鸟鸣的铃声。 输出推动压电换能器发出类似鸟鸣的铃声。
电话机部分电路详细解说
通话电路是电话机中负责传输和接收语音信号的核心 电路。当电话处于通话状态时，通话电路负责将声音 转化为电信号，并通过电话线传输到对方；同时，它 还将对方传来的电信号还原为声音，以便我们能够听 到对方说话。
当电话接收到对方传输的电信号时，通话电路负责将 其还原为声音。这一过程通过扬声器或听筒完成，它 们能够将电信号还原为声音的振动，以便我们能够听 到对方说话。
通过解码器将数字信号转换为模拟信号，再驱动显示屏显示相应的 字符或数字。
主要元件
解码器、显示屏、驱动芯片等。
电源电路
电源电路
为电话机提供稳定的直流电 源，确保各部分电路的正常 工作。
工作原理
将交流电源转换为直流电源 ，通常采用开关电源或线性 电源。
主要元件
变压器、整流器、滤波器、 稳压器等。
其他辅助电路
通话电路的组成部件
放大器
放大电信号，使其 适合传输。
线路驱动器
将信号发送到电话 线，同时从电话线 接收信号。
麦克风
负责将声音转化为 电信号。
调制器
将电信号调制为适 合电话线传输的信 号。
扬声器或听筒
将电信号还原为声 音。
通话电路的常见故障及排除方法
无声音输出
可能是扬声器或听筒故障，需要更换。
杂音或噪音
拨号电路的常见故障及排除方法
无拨号音
检查电话线是否正常连接，电话机是否处于待机 状态，以及振铃电路是否正常工作。
拨号困难
检查拨号键盘是否有按键卡住或损坏，以及拨号 芯片是否正常工作。
无法接通
检查电话号码是否输入正确，以及电话线是否正 常连接。
04
通话电路
通话电路的工作原理
声音转化为电信号的过程是通过麦克风实现的。麦克 风可以将声音的振动转化为电信号，该信号随后被放 大并处理以适应电话线的传输。
