微纳制造技术作业
微纳米技术作业
电火花加工是一种直接利用电能进行加工的方法，它通过加工过程的工具和工件之间不断产生脉冲火花放电，靠放电时产生的局部高温把金属蚀除下来。电火花加工小孔有两种方法，即电火花穿孔和高速电火花小孔加工。
可以加工任何导电材料，不受工件材料的硬度限制；可在斜面上加工盲孔、深孔、斜孔及异型孔等；加工过程中切削力很小，对工具的强度和4刚度要求低．可加工<10 的微孔
能加工任何导电材料，不受材料强度、硬度，韧性、熔点、导热性等的限制；生产效率高(与电火花加工相比)，表面粗糙度低，可达 0．2～O．8 ；加工表面无残余应力和变形，孔口没有毛刺和飞边；电铸加工小孔的工具阴极制造比较复杂，加工精度不高，且对夹具、机床等有腐蚀现象，从而限制了电解加工小孔的广泛应用。
激光打孔
激光打孔是利用脉冲激光所提供的高功率密度以及优良的空间相干性，使工件被照射部位的材料冲击汽化蒸发进行金属等的硬质材料的打孔。激光打孔的过程是一个激光和物质相互作用的热物理过程，激光和工件相互作用，存在着许多不同的能量转换过程，包括反射、吸收、气化、再辐射和热扩散等，它是由激光光束特性(激光的波长，脉冲宽度，聚焦状态等)和物质诸多的物理特性决定的。激光经聚焦后作为高强度的热源对材料进行加热。用不同的激光功率密度和作用时问，可以对金属进行各种不同的加工。
激光打孔的速度快、效率高、经济效益好,可获得大的深径比,可在硬、脆、软等的各类材料上进行,无工具损耗,适合于数量多、高密度的群孔加工,可在难加工材料倾斜面上加工小孔。
电铸孔
电铸加工是利用金属在电解液中可以产生阳极溶解的电化学原理来进行尺寸加工的一种方法。电铸加工小孔是以工件作阳极，采用型管作阴极，型管阴极外截面形状与加Z-孔截面形状相似，电解液从型管内孔喷出，型管进给。加工圆孔时，型管还应该以一定速度旋转，以提高孔的形状精度。
微纳制造技术在机械工程中的应用
微纳制造技术在机械工程中的应用在当今快速发展的科技时代，微纳制造技术成为了一项备受关注的前沿技术。
它主要利用微纳尺度下的加工和制造技术，可以制造出尺寸微小的零件和设备。
微纳制造技术在各个领域都有广泛的应用，尤其在机械工程领域中更是发挥着重要的作用。
一、微纳制造技术的概念与发展微纳制造技术是一种先进制造技术，它涉及到微米和纳米尺度下的加工和制造工艺。
与传统的制造技术相比，它具有更高的精度和更小的尺寸，能够制造出更高质量和更精密的产品。
微纳制造技术主要包括光刻、电子束曝光、微米加工以及纳米加工等技术。
这些技术都需要借助先进的设备和工艺来完成，如光刻机、电子束曝光仪、扫描电子显微镜等。
微纳制造技术起源于20世纪50年代，当时主要用于集成电路的制造。
随着科技的不断进步，微纳制造技术得到了快速发展和广泛应用。
现如今，微纳制造技术已经涵盖了多个领域，包括电子学、光学、生物医学等。
在机械工程领域中，它也得到了广泛的应用和探索。
二、1. 微纳加工技术微纳加工技术是微纳制造技术中的核心技术之一，它主要用于制造微米和纳米尺度下的零件和部件。
在机械工程领域中，这一技术可以用于制造精密的传感器、执行器、机械臂等设备。
通过微纳加工技术，可以实现对材料的精细加工和形状的精确控制，从而提高设备的性能和稳定性。
2. 微纳电子机械系统微纳电子机械系统（MEMS）是一种通过微纳制造技术制造的电子和机械集成系统。
它具有微小尺寸、低成本和高性能的特点，可以用于制造各种微型传感器、执行器和电子器件。
在机械工程领域中，MEMS技术可以用于制造微型机械臂、微型泵等设备，从而实现对微小物体的操控和处理。
3. 微纳流体技术微纳流体技术是一种利用微纳制造技术对流体进行操控和处理的技术。
它主要包括微通道、微喷头和微泵等设备。
在机械工程领域中，微纳流体技术可以用于制造微型液压系统和微型冷却系统，从而提高机械设备的效率和性能。
4. 微纳传感技术微纳传感技术是一种通过微纳制造技术制造的高精度传感器。

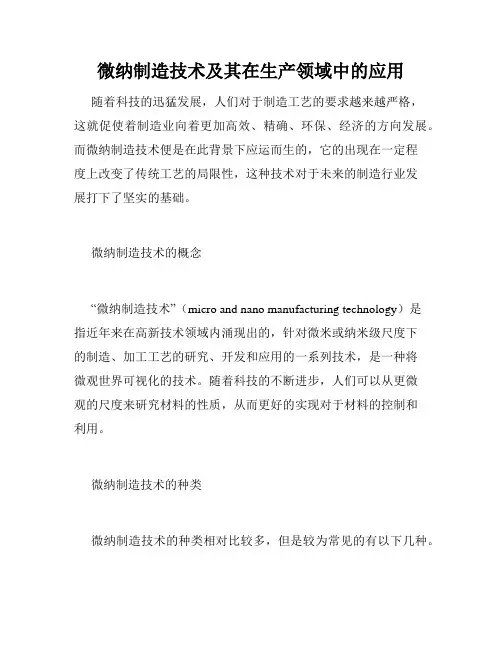

微纳制造技术及其在生产领域中的应用
微纳制造技术及其在生产领域中的应用随着科技的迅猛发展，人们对于制造工艺的要求越来越严格，这就促使着制造业向着更加高效、精确、环保、经济的方向发展。
而微纳制造技术便是在此背景下应运而生的，它的出现在一定程度上改变了传统工艺的局限性，这种技术对于未来的制造行业发展打下了坚实的基础。
微纳制造技术的概念“微纳制造技术”（micro and nano manufacturing technology）是指近年来在高新技术领域内涌现出的，针对微米或纳米级尺度下的制造、加工工艺的研究、开发和应用的一系列技术，是一种将微观世界可视化的技术。
随着科技的不断进步，人们可以从更微观的尺度来研究材料的性质，从而更好的实现对于材料的控制和利用。
微纳制造技术的种类微纳制造技术的种类相对比较多，但是较为常见的有以下几种。
第一种是微纳加工技术，其包括了微电子工艺、微流控技术、微加工技术等，这类技术主要是通过光刻、电子束、离子束等方法加工材料，从而形成所需的微小结构。
第二种是微纳组合技术，其包括了纳米技术、微组装技术、纳米印刷技术等，这类技术主要是通过不同的手段将微小结构进行组合，从而形成新的功能。
第三种是微纳测量技术，其包括了扫描电子显微镜技术、原子力显微镜技术、拉曼光谱技术等，这类技术主要是通过对于微小结构的测量，来实现对于材料性质的研究和评价。
微纳制造技术的应用目前微纳制造技术的应用已经广泛覆盖了很多领域，其中最为重要的就是在生产领域中的应用。
首先，在电子行业领域，微纳制造技术广泛应用于半导体工艺、LED工艺、太阳能光伏工艺等方面，这为电子行业提供了快速发展的基础。
其次，在医疗领域中，应用微纳制造技术可以制作出高灵敏的微流控芯片、微型生物传感器等，这些设备的问世极大地促进了医疗行业的发展。
再者，在交通工具制造领域，应用微纳制造技术能够制作出更加轻盈、节约能源的材料，从而有助于提高交通工具的整体效率。
此外，在环保领域中，微纳制造技术也可以制造出二氧化碳的吸附材料、净水材料等，有助于减少环境污染和节约能源。
微纳制造技术的研究与应用
微纳制造技术的研究与应用引言微纳制造技术是指通过对微米和纳米尺度下材料和结构进行控制和组装，实现精密加工和制造的技术。
微纳制造技术的研究与应用在诸多领域都有深远的影响，包括电子、光学、生物、医药、材料等。
本文将从微纳制造技术的概念、研究进展和应用案例等方面进行探讨。
微纳制造技术的概念微纳制造技术是一种基于微米和纳米尺度的制造工艺，通过对材料和结构进行精密控制和组装，实现对微小物体的加工和制造。
微纳制造技术主要包括微纳加工、微纳组装和微纳测量等方面的内容。
微纳加工微纳加工是指通过光刻、离子束刻蚀、激光加工等技术，在微米和纳米尺度下对材料进行加工和雕刻。
微纳加工技术的出现，使得制造出具有纳米特性的器件成为可能，如纳米电子元件、纳米光学元件等。
微纳组装微纳组装是指将微米和纳米尺度的零部件组装成功能完整的器件或系统。
微纳组装技术可以通过自组装、机器人组装等方式实现。
微纳组装技术的研究和应用，是实现微纳器件可靠性和复杂度的关键。
微纳测量微纳测量是指对微米和纳米尺度下材料和结构的测量和分析。
微纳测量技术可以通过扫描电子显微镜、原子力显微镜等设备实现，能够观察和分析微米和纳米级别的结构特征和性能。
微纳制造技术的研究进展微纳制造技术的研究与发展已经取得了许多重要进展，以下是几个方面的研究进展介绍。
纳米光子学领域的研究纳米光子学是将光子学与纳米技术相结合的研究领域。
通过微纳制造技术，可以制备出纳米级别的光学器件，如纳米光波导、纳米天线等。
这些纳米光学器件具有微小体积和高效性能的特点，可以应用于光通信、光传感和光计算等领域。
微纳机械系统的研究微纳机械系统是将机械学与微纳制造技术相结合的研究领域。
通过微纳制造技术，可以制备出微纳机械器件，如微型电机、微型臂等。
这些微纳机械系统具有体积小、功耗低、响应快的特点，可以应用于微型机器人、生物医学等领域。
纳米材料的制备与表征纳米材料是一种具有纳米级尺寸的材料，具有独特的物理、化学和生物学特性。
微纳制造技术作业
问题：1、微机械制造材料大致分为几类而常用的制造微机电产品的材料有哪些，MEMS装置为何大多选用硅材料制造2、纳米材料与常规的材料相比，有哪些优点答：1、（1）微机械制造材料大致分为结构材料、功能材料和智能材料三大类。
（2）常用的制造微机电产品的材料有：a，结构材料：是以力学性能为基础，具有一定强度，对物理或化学性能也有一定要求，一般用于构造微机械器件结构机体的材料，如硅晶体。
b，功能材料：指那些具有优良的电学、磁学、光学、热学、声学、力学、化学、生物医学功能，特殊的物理、化学、生物学效应，能完成功能相互转化，主要用来制造各种功能元器件而被广泛应用于各类高科技领域的高新技术材料。
如压电材料、光敏材料等。
c，智能材料：一般具备传感、致动和控制3个基本要素。
如形状记忆合金、磁/电致伸缩材料、导电聚合物、电流变/磁流变材料等。
（3）由于硅材料具有众多优点，所以MEMS装置大多选用硅材料制造。
其优点如下：①优异的机械特性：在集成电路和微电子器件生产中，主要利用硅的电学特性；在微机械结构中，则是利用其机械特性。
或者同时利用其机械特性和电学特性，即具有机电合一的特性，便于实现机电器件的集成化。
②储量丰富，成本低。
硅是地壳中含量最多的元素之一，自然界的硅元素通常以氧化物如石英（sio2）的形式存在，使用时要提纯处理，通常加工成为单晶形式（立方晶体，各向异性材料）③便于批量生产微机械结构和微机电元件。
硅材料的制造工艺与基层电路工艺有很好的兼容性，便于微型化、集成化和批量生产。
硅的微细加工技术比较成熟，且加工精度高，容易生成绝缘薄膜。
④具有多种传感特性，如压电阻效应、霍尔效应。
⑤纯净的单晶硅呈浅灰色，略具有金属性质。
可以抛光加工，属于硬脆材料，热传导率较大，对温度敏感。
2、纳米材料内部粒子的尺寸减小到纳米量级，将导致声、光、电、磁、热性能呈现新的特性。
对纳米体材料，可以用“更轻、更高、更强”这六个字来概括。
①“更轻”是指借助于纳米材料和技术，可以制备体积更小性能不变甚至更好的器件，减小器件的体积，使其更轻盈。
微纳加工作业及答案
作业一1. 在形成微机械结构的空腔或可活动的微结构过程中，先在下层薄膜上用结构材料淀积所需的各种特殊结构件，再用化学刻蚀剂将此层薄膜腐蚀掉，但不损伤微结构件，然后得到上层薄膜结构（空腔或微结构件）。
由于被去掉的下层薄膜只起分离层作用，故称其为牺牲层。
a) 淀积一层牺牲层；b) 淀积一层结构层；c) 匀胶、光刻、蚀刻，将结构层图形化；d) 淀积一层牺牲层；e) 匀胶、光刻、蚀刻，将中心部分的牺牲层图形化；f) 淀积一层结构层；g) 经过匀胶、光刻、蚀刻等流程，将结构层图形化；h) 利用腐蚀的方法去掉牺牲层，保留了结构层，得到微马达。
2. 或非门T1、T2为PMOS，当输入电平为低电平时导通。
T3、T4为NMOS，当输入电平为高电平时导通。
导通状态用√表示，非导通状态用×表示。
作业二1.对于一个NA为0.6的投影曝光系统，计算其在不同曝光波长下的理论分辨率和焦深，并作图。
设k1=0.6，k2=0.5（均为典型值）。
图中的波长范围为100nm到1000nm（DUV和可见光）。
在你画的图中，标示出曝光波长g线436nm，i线365nm，KrF 248nm，ArF 193nm。
根据这些简单计算，考虑ArF源是否可以达到0.13μm 和0.1μm级的分辨率？答：根据这些计算可知ArF (193 nm)的分辨率不能达到0.13 µm和0.1μm级。
可以采用其他先进技术,如相移掩膜、离轴照明等,ArF将有可能达到0.13µm或者0.1µm级别。
2. 一个X射线曝光系统，使用的光子能量为1keV，如果掩膜板和硅片的间隔是20μm，估算该系统所能达到的衍射限制分辨率。
答：1 keV光子能量对应的波长为X射线系统是接近式的曝光系统，所以分辨率为3. 对于157nm F2准分子激光的光学投影系统：a. 假定数值孔径是0.8，k1=0.75，使用分辨率的一级近似，估算这样的系统能达到的分辨率。
微纳加工技术在制造工艺中的应用
微纳加工技术在制造工艺中的应用随着科学技术的不断发展和进步，微纳加工技术逐渐得到广泛应用并在制造工艺中发挥着重要作用。
微纳加工技术是指在微观和纳米尺度上对材料进行加工和制造的技术，包括微观和纳米加工、微观和纳米装配、微观和纳米测量等方面的技术。
本文将就微纳加工技术在制造工艺中的应用进行阐述。
一、微纳加工技术在光学器件制造中的应用微纳加工技术在光学器件制造中起到了关键作用。
以光学纳米结构制造为例，利用微纳加工技术可以高精度地制造出微米尺寸的结构，从而实现了光学的自由控制。
微纳加工技术还可用于制造光电子器件、光纤器件等，极大地推动了光学领域的发展。
二、微纳加工技术在传感器制造中的应用微纳加工技术在传感器的制造中也起到了重要的作用。
传感器是一种用于检测和感知环境变化的装置，在工业、医疗、物联网等众多领域有着广泛应用。
利用微纳加工技术可以制造出高灵敏度、高精度的传感器，可以实时监测和记录所感知的信息，从而提高了传感器的性能和可靠性。
三、微纳加工技术在纳米材料制备中的应用纳米材料是一种具有特殊物理、化学和生物性能的材料，具有广泛的应用前景。
微纳加工技术可以精确地控制纳米材料的结构和形貌，制备出具有特殊功能的纳米材料。
例如，利用微纳加工技术可以制备出具有高导电性、高强度、高表面活性的纳米材料，这些材料在新能源、催化剂、生物传感器等方面都具有重要的应用价值。
四、微纳加工技术在微电子器件制造中的应用微电子器件是微纳加工技术的重要领域之一。
微纳加工技术可以制造出微米尺寸的电子元器件，如微型传感器、微型电容器、微型电感器等。
这些微电子器件具有体积小、功耗低、性能优良等特点，可以广泛应用于计算机、通信、医疗等领域，推动了微电子技术的发展。
五、微纳加工技术在生物医学领域中的应用微纳加工技术在生物医学领域中的应用也日益增多。
例如，利用微纳加工技术可以制造出微型药物输送系统，将药物精确地输送到病变部位，提高治疗效果。
微纳加工技术还可用于制造生物芯片、微型探针等，用于研究生物分子的结构和功能，提高基因测序和诊断技术的准确性和灵敏度。
机械制作微纳制造与精密加工的设计与制造流程
机械制作微纳制造与精密加工的设计与制造流程随着科技的不断进步，微纳制造与精密加工成为了现代机械制作的重要领域。
本文将介绍微纳制造与精密加工的设计与制造流程，包括工艺选择、CAD设计、CAM加工以及质量控制等方面的内容。
一、工艺选择微纳制造与精密加工的工艺选择是一个关键的环节，需要根据产品的要求和材料的特性来确定。
常见的微纳制造工艺包括光刻、薄膜沉积、离子刻蚀等，而精密加工则可以采用传统的机械加工、电火花加工等方式。
在选择工艺时，需要考虑到成本、制造周期、加工精度等因素，以确保最佳的制造效果。
二、CAD设计在微纳制造与精密加工中，CAD设计起着决定性的作用。
通过CAD软件，可以对产品进行三维建模和工艺规划。
在设计过程中，需要注意尺寸的精确度和产品的可制造性。
CAD设计不仅可以提高产品的制造效率，还可以避免因设计缺陷而导致的制造问题。
三、CAM加工CAM加工是将CAD设计转化为具体的加工路径和指令，使得机床能够按照设计要求进行加工。
在微纳制造和精密加工中，CAM加工具有重要的意义。
通过CAM软件，可以将复杂的几何形状转化为机床可识别的G代码。
CAM加工可以提高加工的精度和效率，同时减少人为因素对加工过程的影响。
四、加工设备选择在微纳制造与精密加工中，设备的选择至关重要。
需要考虑到产品的材料、工艺要求和制造规模等因素。
常见的加工设备包括数控机床、雷射切割机、电火花加工机等。
在选择设备时，需要确保设备具备足够的稳定性和可控性，以满足高精度和高效率的加工需求。
五、质量控制微纳制造与精密加工对质量控制要求极高。
在生产过程中，需要进行严格的质量控制和检测。
常见的质量控制方法包括测量、非接触检测、显微镜检查等。
通过这些质量控制手段，可以确保产品的尺寸精确度和表面质量符合设计要求。
六、维护与保养微纳制造与精密加工的设备需要进行定期的维护与保养，以确保其正常运行和加工精度。
维护与保养包括设备清洁、润滑、零部件更换等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
问题：1、微机械制造材料大致分为几类而常用的制造微机电产品的材料有哪些，MEMS装置为何大多选用硅材料制造
2、纳米材料与常规的材料相比，有哪些优点
答：1、（1）微机械制造材料大致分为结构材料、功能材料和智能材料三大类。
（2）常用的制造微机电产品的材料有：
a，结构材料：是以力学性能为基础，具有一定强度，对物理或化学性能也有一定要求，一般用于构造微机械器件结构机体的材料，如硅晶体。
b，功能材料：指那些具有优良的电学、磁学、光学、热学、声学、力学、化学、生物医学功能，特殊的物理、化学、生物学效应，能完成功能相互转化，主要用来制造各种功能元器件而被广泛应用于各类高科技领域的高新技术材料。
如压电材料、光敏材料等。
c，智能材料：一般具备传感、致动和控制3个基本要素。
如形状记忆合金、磁/电致伸缩材料、导电聚合物、电流变/磁流变材料等。
（3）由于硅材料具有众多优点，所以MEMS装置大多选用硅材料制造。
其优点如下：??
①优异的机械特性：在集成电路和微电子器件生产中，主要利用硅的电学特性；在微机械结构中，则
是利用其机械特性。
或者同时利用其机?械特性和电学特性，即具有机电合一的特性，便于实现机电器件的集?成化。
?
②储量丰富，成本低。
硅是地壳中含量最多的元素之一，自然界的硅元素通常以氧化物如石英（sio2）
的形式存在，使用时要提纯处理，通?常加工成为单晶形式（立方晶体，各向异性材料）?
③便于批量生产微机械结构和微机电元件。
硅材料的制造工艺与基层电路工艺有很好的兼容性，便于
微型化、集成化和批量生产。
硅的微细?加工技术比较成熟，且加工精度高，容易生成绝缘薄膜。
?
④具有多种传感特性，如压电阻效应、霍尔效应。
?
⑤纯净的单晶硅呈浅灰色，略具有金属性质。
可以抛光加工，属于硬脆材料，热传导率较大，对温度
敏感。
2、纳米材料内部粒子的尺寸减小到纳米量级，将导致声、光、电、磁、热性能呈现新的特性。
对纳米体
材料，可以用“更轻、更高、更强”这六个字来概括。
①“更轻”是指借助于纳米材料和技术，可以制备体积更小性能不变甚至更好的器件，减小器件的体
积，使其更轻盈。
第一台计算机需要三间房子来存放，正是借助与微米级的半导体制造技术，才实现了其小型化，并普及了计算机。
无论从能量和资源利用来看，这种“小型化”的效益都是十分惊人的。
②“更高”是指纳米材料可望有着更高的光、电、磁、热性能。
③“更强”是指纳米材料有着更强的力学性能(如强度和韧性等)，对纳米陶瓷来说，纳米化可望解决陶瓷的脆性问题，并可能表现出与金属等材料类似的塑性。
纳米材料中的基本颗粒的微小尺寸效应，致使材料中的结构颗粒或原子团大多数是不存在位错的，这减少了材料的内部缺陷，在宏观上表现出异乎寻常的特性，常规的陶瓷材料脆而易碎，变成纳米相形式后就有了塑性，发生较大形变也不会裂成许多碎片，且可进行切削加工。
原因是纳米级晶粒间不存在位错，相互之间滑动起来容易引起形变。
