编辑图形命令
cad基本的绘图命令和编辑命令
计算机辅助建筑设计第二章基本的绘图命令和编辑命令§２－１基本绘图命令一、POINT（点）命令菜单位置：Draw－Point－Single point命令行：Command：point↙Specify a point:_______二、LINE（直线）命令菜单位置：Draw－Line命令行：Command：line↙Specify first point:_______Specify next point or［Undo］:_______Specify next point or［close/Undo］:_______ 说明：1、命令可重复（直接回车）2、“橡皮筋现”直观3、直线有三个选项三、CIRCLE（圆）命令菜单位置：Draw－Circle命令行：Command：circle↙Specify center point for circle or ［3P/2P/Ttr(tan tan radius)］:_______计算机辅助建筑设计说明：1、Center,Radius/Diameter―――圆心，半径/直径方式2、3P―――三点方式3、2P―――两点方式4、Ttr―――切点、切点、半径方式（靶框的位置）5、Ttt―――切点、切点、切点方式四、RECTANGLE（矩形）命令菜单位置：Draw－Rectangle命令行：Command：rectangle↙Specify first corner point or［Chamfer/Elevation/Fillet/Thickness/wi dth］:_______Specify other corner point: _______说明：1、用户指定矩形两对角点即可绘制矩形2、Chamfer选项：如果两个倒角距离不等，则从第一个角点算起，把第一个倒角距离赋予第一根铅垂边线的起端，接着按顺时针方向，第二个倒角距离赋予该线的另一端……五、ARC（圆弧）命令菜单位置：Draw－Arc命令行：Command：arc↙Specify start point of arc or［Center］:_______ 说明：提供11种画圆弧的方式计算机辅助建筑设计六、DONUT（圆环）命令菜单位置：Draw－Donut命令行：Command：donut↙Specify inside dimater of donut:_______Specify outside dimater of donut:_______Specify center of donut or<exit>:_______ 说明：Fill的两种状态ON or OFF七、ELLIPSE（椭圆）命令菜单位置：Draw－ellipse命令行：Command：ellipse↙Specify axis endpoint of ellipse or ［Arc/Center］:____八、POLyGON（正多边形）命令菜单位置：Draw－polygon命令行：Command：polygon↙Enter number of sides：____Specify center of polygon or［Edge］:____ 说明：1、中心－内接/外切方式2、边长方式九、SOLID（区域填充）命令菜单位置：Draw－solid命令行：Command：solid↙Specify first point:_______计算机辅助建筑设计Specify second point:_______Specify third point:_______Specify fourth point or <exit>:____图标：说明：1、可填充多边形2、输入点的顺序3、填充模式十、TRACE（宽线）命令菜单位置：Draw－trace命令行：Command：trace↙Specify trace width：____Specify first point:_______Specify second point:_______说明：1、事先指定线宽2、填充模式十一、PLINE（多义线）命令功能：绘制一系列带有宽度信息的直线段或圆弧段菜单位置：Draw－polyline命令行：Command：pline↙Specify start point:_______Current line-width is 0.0000Specify next point or［arc/close/halfwidth/length/undo/width ］:_______说明：1、绘制直线、圆弧；改变宽度计算机辅助建筑设计2、pline线是一个整体，可用pedit对其进行编辑3、可以绘制一定宽度的直线、圆弧，也可绘制变宽度的直线、圆弧4、可以绘制封闭和打开的多义线5、可以绘制实心圆环和圆十二、XLINE（构造线）和RAY（射线）命令功能：辅助线1、XLINE菜单位置：Draw－Construction line命令行：Command：xline↙Specify a point or ［hor/ver/ang/bisect/offset］:_______2、RAY菜单位置：Draw－Ray命令行：Command：ray↙Specify start point：_______Specify through point：_______十三、SPLINE（样条曲线）命令1、MLINE命令功能：绘制通过或逼近一系列给定点的曲线——样条曲线，曲线的类型为非均匀有理B样条（NURBS）；还可通过此命令把样条拟合多义线转换为样条。
绘图命令

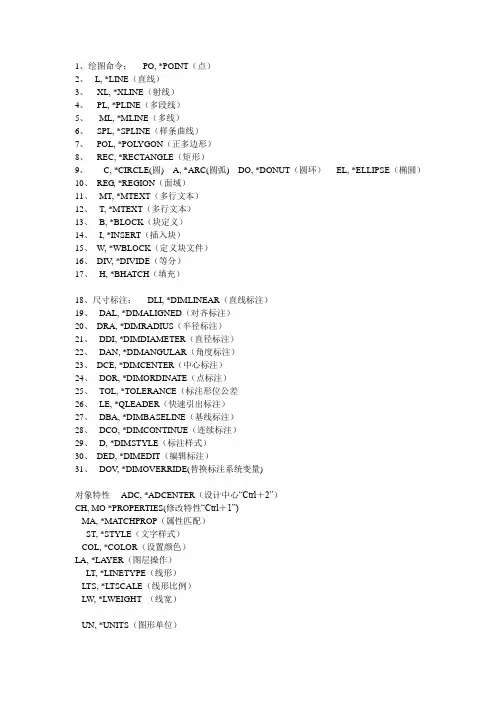

1、绘图命令： PO, *POINT（点）2、 L, *LINE（直线）3、 XL, *XLINE（射线）4、 PL, *PLINE（多段线）5、 ML, *MLINE（多线）6、 SPL, *SPLINE（样条曲线）7、POL, *POL YGON（正多边形）8、REC, *RECTANGLE（矩形）9、 C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT（圆环） EL, *ELLIPSE（椭圆）10、REG, *REGION（面域）11、 MT, *MTEXT（多行文本）12、 T, *MTEXT（多行文本）13、 B, *BLOCK（块定义）14、 I, *INSERT（插入块）15、W, *WBLOCK（定义块文件）16、DIV, *DIVIDE（等分）17、 H, *BHATCH（填充）18、尺寸标注： DLI, *DIMLINEAR（直线标注）19、 DAL, *DIMALIGNED（对齐标注）20、DRA, *DIMRADIUS（半径标注）21、 DDI, *DIMDIAMETER（直径标注）22、 DAN, *DIMANGULAR（角度标注）23、DCE, *DIMCENTER（中心标注）24、 DOR, *DIMORDINATE（点标注）25、 TOL, *TOLERANCE（标注形位公差26、 LE, *QLEADER（快速引出标注）27、 DBA, *DIMBASELINE（基线标注）28、 DCO, *DIMCONTINUE（连续标注）29、 D, *DIMSTYLE（标注样式）30、DED, *DIMEDIT（编辑标注）31、 DOV, *DIMOVERRIDE(替换标注系统变量)对象特性 ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）、修改命令： CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放： P, *PAN（平移）5、Z＋空格＋空格, *实时缩放 Z, *局部放大 Z+P, *返回上一视图 Z＋E, *显示全图二）常用CTRL快捷键 【CTRL】＋1 *PROPERTIES(修改特性)三）【CTRL】＋2 *ADCENTER（设计中心）四） 【CTRL】＋O *OPEN（打开文件）五） 【CTRL】＋N、M *NEW（新建文件）六） 【CTRL】＋P *PRINT（打印文件）七）【CTRL】＋S *S***E（保存文件）八） 【CTRL】＋Z *UNDO（放弃）九） 【CTRL】＋X *CUTCLIP（剪切）十） 【CTRL】＋C *COPYCLIP（复制）十一） 【CTRL】＋V *PASTECLIP（粘贴）十二） 【CTRL】＋B *SNAP（栅格捕捉）十三） 【CTRL】＋F *OSNAP（对象捕捉）十四） 【CTRL】＋G *GRID（栅格）十五） 【CTRL】＋L *ORTHO（正交）十六） 【CTRL】＋W *（对象追踪）十七） 【CTRL】＋U *（极轴）（三）常用功能键 【F1】*HELP（帮助）（四） 【F2】*（文本窗口）（五） 【F3】*OSNAP（对象捕捉）（六） 【F7】*GRIP（栅格）（七） 【F8】*ORTHO（正交)（八）ADCENTER：管理内容ADC（九） ALIGN：在二维和三维空间中将某对象与其他对象对齐（十）AL APPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序（十一）AP ARC：创建圆弧（十二）A AREA：计算对象或指定区域的面积和周长（十三）AA ARRAY：创建按指定方式排列的多重对象副本（十四）AR ATTDEF：创建属性定义（十五）ATT ATTEDIT：改变属性信息（十六）ATE A TTEXT：提取属性数据（十七）DDATTEXT BHATCH：使用图案填充封闭区域或选定对象（十八）H、BH BLOCK：根据选定对象创建块定义（十九）B BOUNDARY：从封闭区域创建面域或多段线（二十）BO BREAK：部分删除对象或把对象分解为两部分（二十一）BR CHAMFER：给对象的边加倒角（二十二）CHA CHANGE：修改现有对象的特性（二十三）-CH CIRCLE：创建圆形（二十四）C COLOR：定义新对象的颜色（二十五）COL COPY：复制对象（二十六）CO、CP DBCONNECT：为外部数据库表提供（二十七）AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBC DDEDIT：编辑文字和属性定义（二十八）ED DDVPOINT：设置三维观察方向（二十九）VP DIMALIGNED：创建对齐线性标注（三十）DAL DIMANGULAR：创建角度标注（三十一）DAN DIMBASELINE：从上一个或选定标注的基线处创建线性、角度或坐标标注（三十二）DBA DIMCENTER：创建圆和圆弧的圆心标记或中心线（三十三）DCE DIMCONTINUE：从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注（三十四）DCO DIMDIAMETER：创建圆和圆弧的直径标注（三十五）DDI DIMEDIT：编辑标注（三十六）DED DIMLINEAR：创建线性尺寸标注（三十七）DLI DIMORDINA TE：创建坐标点标注（三十八）DOR DIMOVERRIDE：替代标注系统变量（三十九）DOV DIMRADIUS：创建圆和圆弧的半径标注（四十）DRA DIMSTYLE：创建或修改标注样式（四十一）D DIMTEDIT：移动和旋转标注文字（四十二）DIMTED DIST：测量两点之间的距离和角度（四十三）DI DIVIDE：将点对象或块沿对象的长度或周长等间隔排列（四十四）DIV DONUT：绘制填充的圆和环（四十五）DO DRAWORDER：修改图像和其他对象的显示顺序（四十六）DR DSETTINGS：指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置（四十七）DS、RM、SE DSVIEWER：打开“鸟瞰视图”窗口（四十八）A V DVIEW：定义平行投影或透视视图（四十九）DV ELLIPSE：创建椭圆或椭圆弧（五十）EL ERASE：从图形中删除对象（五十一）E EXPLODE：将组合对象分解为对象组件（五十二）X EXPORT：以其他文件格式保存对象（五十三）EXP EXTEND：延伸对象到另一对象（五十四）EX EXTRUDE：通过拉伸现有二维对象来创建三维原型（五十五）EXT FILLET：给对象的边加圆角（五十六）F FILTER：创建可重复使用的过滤器以便根据特性选择对象（五十七）FI GROUP：创建对象的命名选择集（五十八）G HA TCH：用图案填充一块指定边界的区域（五十九）-H HA TCHEDIT：修改现有的图案填充对象（六十）HE HIDE：重生成三维模型时不显示隐藏线（六十一）HI IMAGE：管理图像（六十二）IM IMAGEADJUST：控制选定图像的亮度、对比度和褪色度（六十三）IAD IMAGEATTACH：向当前图形中附着新的图像对象（六十四）IAT IMAGECLIP：为图像对象创建新剪裁边界（六十五）ICL IMPORT：向AutoCAD 输入文件（六十六）IMP INSERT：将命名块或图形插入到当前图形中（六十七）I INTERFERE：用两个或多个三维实体的公用部分创建三维复合实体（六十八）INF INTERSECT：用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分（六十九）IN INSERTOBJ：插入链接或嵌入对象（七十）IO LAYER：管理图层和图层特性（七十一）LA -LAYOUT：创建新布局，重命名、复制、保存或删除现有布局（七十二）LO LEADER：创建一条引线将注释与一个几何特征相连（七十三）LEAD LENGTHEN：拉长对象（七十四）LEN LINE：创建直线段（七十五）L LINETYPE：创建、加载和设置线型（七十六）LT LIST：显示选定对象的数据库信息（七十七）LI、LS LTSCALE：设置线型比例因子（七十八）LTS LWEIGHT：LW MA TCHPROP：设置当前线宽、线宽显示选项和线宽单位（七十九）MA MEASURE：将点对象或块按指定的间距放置（八十）ME MIRROR：创建对象的镜像副本（八十一）MI MLINE：创建多重平行线（八十二）ML MOVE：在指定方向上按指定距离移动对象（八十三）M MSPACE：从图纸空间切到模型空间视口（八十四）MS MTEXT：创建多行文字（八十五）T、MT MVIEW：创建浮动视口和打开现有的浮动视口（八十六）MV OFFSET：创建同心圆、平行线和平行曲线（八十七）O OPTIONS：自定义AutoCAD 设置GR、OP、PR OSNAP：设置对象捕捉模式（八十八）OS PAN：移动当前视口中显示的图形（八十九）P PASTESPEC：插入剪贴板数据并控制数据格式（九十）PA PEDIT：编辑多段线和三维多边形网格（九十一）PE PLINE：创建二维多段线（九十二）PL PRINT ：将图形打印到打印设备或文件（九十三）PLOT POINT：创建点对象（九十四）PO POL YGON：创建闭合的等边多段线（九十五）POL PREVIEW：显示打印图形的效果（九十六）PRE PROPERTIES：控制现有对象的特性（九十七）CH、MO PROPERTIESCLOSE：关闭“特性”窗口（九十八）PRCLOSE PSPACE：从模型空间视口切换到图纸空间（九十九）PS PURGE：删除图形数据库中没有使用的命名对象，例如块或图层（一○○）PU QLEADER：快速创建引线和引线注释（一○一）LE QUIT：退出（一○二）AutoCAD EXIT RECTANG：绘制矩形多段线（一○三）REC REDRAW：刷新显示当前视口（一○四）R REDRAW ALL：刷新显示所有视口（一○五）RA REGEN：重生成图形并刷新显示当前视口（一○六）RE REGENALL：重新生成图形并刷新所有视口（一○七）REA REGION：从现有对象的选择集中创建面域对象（一○八）REG RENAME：修改对象名（一○九）REN RENDER：创建三维线框或实体模型的具有真实感的渲染图像（一一○）RR REVOLVE：绕轴旋转二维对象以创建实体（一一一）REV RPREF：设置渲染系统配置（一一二）RPR ROTA TE：绕基点移动对象（一一三）RO SCALE：在X、Y 和Z 方向等比例放大或缩小对象（一一四）SC SCRIPT：用脚本文件执行一系列命令（一一五）SCR SECTION：用剖切平面和实体截交创建面域（一一六）SEC SETV AR：列出系统变量并修改变量值（一一七）SET SLICE：用平面剖切一组实体（一一八）SL SNAP：规定光标按指定的间距移动（一一九）SN SOLID：创建二维填充多边形（一二○）SO SPELL：检查图形中文字的拼写（一二一）SP SPLINE：创建二次或三次(NURBS) 样条曲线（一二二）SPL SPLINEDIT：编辑样条曲线对象（一二三）SPE STRETCH：移动或拉伸对象（一二四）S STYLE：创建或修改已命名的文字样式以及设置图形中文字的当前样式ST SUBTRACT：用差集创建组合面域或实体（一二五）SU TABLET：校准、配置、打开和关闭已安装的数字化仪（一二六）TA THICKNESS：设置当前三维实体的厚度（一二七）TH TILEMODE：使“模型”选项卡或最后一个布局选项卡当前化（一二八）TI、TM TOLERANCE：创建形位公差标注（一二九）TOL TOOLBAR：显示、隐藏和自定义工具栏（一三○）TO TORUS：创建圆环形实体（一三一）TOR TRIM：用其他对象定义的剪切边修剪对象（一三二）TR UNION：通过并运算创建组合面域或实体（一三三）UNI UNITS：设置坐标和角度的显示格式和精度（一三四）UN VIEW：保存和恢复已命名的视图（一三五）V VPOINT：设置图形的三维直观图的查看方向（一三六）-VP WBLOCK：将块对象写入新图形文件（一三七）W WEDGE：创建三维实体使其倾斜面尖端沿X 轴正向（一三八）WE XA TTACH：将外部参照附着到当前图形中（一三九）XA XBIND：将外部参照依赖符号绑定到图形中（一四○）XB XCLIP：定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面（一四一）XC XLINE：创建无限长的直线（即参照线）（一四二）XL XREF：控制图形中的外部参照（一四三）XR ZOOM：放大或缩小当前视口对象的外观尺寸（一四四） 3DARRAY：创建三维阵列（一四五）3A 3DFACE：创建三维面（一四六）3F 3DORBIT：控制在三维空间中交互式查看对象（一四七）3DO 3DPOL Y：在三维空间中使用“连续”线型创建由直线段组成的多段线3P。
第三章 二维图形编辑
移动
1. 命令
命令行：MOVE （缩写名：M）
菜单：修改 → 移动 图标：“修改”工具栏 2. 功能 平移指定的对象。 3.格式 命令: MOVE↙ 选择对象: 指定基点或位移: 指定位移的第二点或 <用第一点作位移>: 2. 说明 MOVE命令的操作和COPY命令类似，但它移动对象而不是复 制对象。
综合示例
用 MIRROR 命令把开门方位修改。
【例】左图为一建筑平面图，现欲用 OFFSET 命令画出墙内边界，
⑴
用 OFFSET 命令指定通过点的方法画墙的内边界： 命令： OFFSET↙ 指定偏移距离或[通过（T）]<通过>：↙（回车） 选择要偏移的对象或 <退出>：（拾取墙外边界A） 指定通过点：（用端点捕捉拾取到B点） 选择要偏移的对象或 <退出>：↙（回车） 结果如右图所示。
2. 功能 重做刚用 U 或 UNDO命令所放弃的命令
图标：“标准”工具栏
操作。
复制
1. 命令 命令行： COPY（缩写名：CO、CP） 2. 功能 复制选定对象，可作多重复制。
菜单： 修改 → 复制 图标：“修改”工具栏
3. 格式及示例
4. 说明 ⑴ 在单个复制时，如对提示 位移第二点:
用回车响 应，则系统认为A点是位移点，基点为坐标系原点O （0,0,0），即按矢量复制； ⑵ 基点与位移点可用光标定位，坐标值定位，也可 利用对象捕捉来准确定位。
镜像
1. 命令
命令行：MIRROR（缩写名：MI）
菜单：修改 → 镜像 图标：“修改”工具栏 2. 功能
绘制平面图形-常用的编辑命令
绘制平面图形——常用的编辑命令一、实验目的：1、掌握常用的二维图形编辑命令2、掌握平面图形的绘制步骤二、实验内容：完成下图：三、实验原理与方法：1、剪切命令用修剪命令绘制下面的图形。
操作步骤提示：（1）、单击“修改”工具栏中的“修剪”按钮。
（2）、选择剪切边（3）、选择要修剪掉的对象2、复制命令练习用偏移和多重复制命令绘制下面的图形。
操作步骤提示：（1）、“偏移”的对象只能有一个，所以复杂对象的偏移，需要用多段线命令绘制（整体）（2）、“复制”的对象可以有多个，位移是相对坐标，相对于基点。
3、镜像对下面的图形做镜像。
操作步骤提示：（1）、选择要镜像的对象（2）、两点确定一条对称轴（3）、保留两侧4、偏移拷贝、阵列拷贝1）、单击：“修改”工具栏中的“偏移”按钮。
2）、从键盘输入“8”并回车。
（偏移距离）。
3）、单击“修改”工具栏中的“阵列”按钮。
4）、选取五边形，从键盘输入“p”并回车。
5）、移动鼠标到大圆圆心附近，当出现“圆心”提示时单击鼠标。
6）、从键盘输入“6”并回车。
（填充角度）7）、从键盘输入“360”并回车。
（填充角度）8）、再次回车，完成环形阵列。
最后完成图如图3-2 (c)所示。
（2）、矩形矩阵：回车。
6、延伸命令练习用EXTEND命令将图 (a)所示的图形延伸成如图 (b)所示的图形。
)（2）、用鼠标拾取矩形上边和左边以及中间的水平线并回车。
（3）、用鼠标拾取矩形的下边的左端、右边的上端；左斜线的上端和右斜线的下端。
7、倒圆、倒角命令将图(b)中对象倒圆角，结果如图(a)所示。
操作步骤提示：a 完成图b 原图（1）、单击“修改”工具栏中的“圆角”按钮。
（2）、从键盘输入“r”并回车。
（3）、从键盘输入“5”并回车。
（4）、选择不修剪（5）、用鼠标选取要倒圆角的对象。
9、平面图形的绘制步骤操作步骤提示：（1）、绘制已知线段（2）、绘制中间线段（3）、绘制连接线段四、实验条件：主要仪器：微型计算机数量：单人单机安装软件：AutoCAD2011硬件要求：（1）操作系统： Windows 7、Windows XP、Windows Vista （2）CPU：支持Intel Pentium 4或者AMD Athlon（3）内存：2GB以上（4）磁盘空间容量（装载时）：1.8GB以上五、实验步骤：（1）、启动AutoCAD2011（2）、新建文件（3）、绘制图形（4）、保存文件六、实验注意事项：1、填写仪器使用记录；2、实验结束关闭计算机。

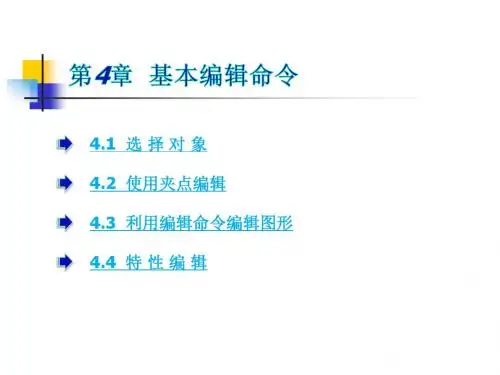

第4章 基本编辑命令
利用夹点拉伸对象，选中对象的两侧夹点之一，该夹点和光标一起移动，在 目标位置单击鼠标左键，则选取的点将会改到新的位置，如图4.10和图4.11所示。
图4.10 利用夹点拉伸直线
图4.11 利用夹点拉伸其他对象
利用夹点移动对象，只需选中移动夹点，则所选对象会和光标一起移动，在 目标点单击鼠标左键即可。各种对象的移动夹点如图4.12所示。
钮后选择“<=”，在随后的文本框中填入“50”，单击添加至列表按钮，其结果
如图4.6所示。
在如图4.6所示的“对象选择过滤器”对话框中单击应用按钮退出该对话框。 回到编辑屏幕，提示为“选择对象：”。此时可以采用任何选择对象的方式，但只 有符合条件的对象才可能被选中。假设采用“窗交”模式将所有的对象全部选中， 其结果如图4.7所示。
⑥ Fence（栏选）：用户可以绘制一个开放的多点的栅栏，该栅栏可以自己相 交，最后也不必闭合。所有和该栅栏相交的对象全被选中。 ⑦ WPolygon（圈围）：与“窗口”类似的一种选择方法。用户可以绘制一个 不规则的多边形，该多边形可以为任意形状，但自身不得相交或相切。 ⑧ CPolygon（圈交）：与“窗交”类似的一种选择方法。用户可以绘制一个不
规则的封闭多边形，该多边形同样可以是任意形状，但不得自身相交或相切。
⑨ Group（编组）：可以通过预先定义编组来选择对象。需要输入的对象应该 预先编组并赋予名称，选中其中一个对象等于选中了整个组。 ⑩ Remove（删除）：可以从已有的对象中删除某些对象。
⑪ Add（添加）：一般情况下该选项是自动的。如果前面执行了删除选项，使
需要点或选择对象：（如果选中了对象则无以下提示） 需要点或窗口(W)/上一个(L)/窗交(C)/框(BOX)/全部(ALL)/栏选(F)/圈围(WP)/圈交(CP)/编组 (G)/添加(A)/删除(R)/多个(M)/前一个(P)/放弃(U)/自动(AU)/单个(SI)/子对象(SU)/对象(O) 选择对象：指定点或输入选项
图 形 编 辑
③ MIRROR：镜像命令
④ ARRAY：阵列命令
⑤ MOVE：移动命令
图 镜像MIRROR命令的功能
知识要点
图3.2 阵列ARRAY命令的功能
3)其他常用编辑命令。 ① STRETCH：拉伸命令 ③ ROTATE：旋转命令 ⑤ CHAMFER：倒角命令 ⑦ MLEDIT：多线编辑命令
② SCALE：比例缩放命令 ④ FILLET：圆角命令 ⑥ PEDIT：多段线编辑命令
7)对象选择集的建立方式有点选、窗选(W)、交叉窗选(C)、多边形交叉窗 选(CP)、栅栏选取(F)、全选(All)、上一次选择(P)等。 8)COPY、MOVE、STRETCH等基本编辑命令的使用中需要位移量。 9)夹点编辑是一种“先选择，后操作”的编辑命令执行方式，它的执行 效果和拉伸、移动、旋转、缩放、镜像等编辑命令是一样的。
知识要点
图3.3 拉伸STRETCH命令的功能 4)高级修改技巧常用的编辑命令。
① MATCHPROP：特性匹配(格式刷)命令 ② PROPERTIES：对象特性命令知识要点源自图3.4“多线编辑工具”对话框
图3.5“特性”对话框
知识要点
5)编辑命令操作步骤执行的过程，就是输入命令参数的过程。
6)“先选择对象，后执行命令”或“先执行命令，后选择对象”的方式 。
AutoCAD 2008
知识要点
预备知识
1)常用改变平面图形图素长度及角度大小的编辑命令。
① ERASE：删除命令
② BREAK：打断命令
③ TRIM：修剪命令
④ EXTEND：延伸命令
⑤ LENGTHEN：拉长命令
2)常用复制和移动功能的编辑命令。
① COPY：复制命令
② OFFSET：偏移命令
AutoCAD第四章 编辑图形
-
4
第四章 编辑图形
4.3复制类命令 知识目标： 了解复制类命令的快捷键 熟悉复制类各项命令的操作 掌握复制、阵列、镜像、偏移命令的快速运用
4.3.1复制命令 命令行:COPY 下拉菜单:修改→复制 工具栏:修改→复制(Y) 功能:将指定的对象复制到指定的位置。 本例首先画一个圆，然后进行复制，复制后的 图形如图4-6所示。 本例用W开窗选择多个对象，然后进行复制， 复制后的图形如图4-7所示。
图4-15（b）图像的偏移
图4-15（a）图像的偏移
图4-15(C)
-
10
第四章 编辑图形
4.4修改类命令 知识目标： 了解修改命令的快捷键操作 熟悉修改命令基本操作 掌握修剪、拉伸、拉长、倒圆角命令的操作
4.4.1修剪命令 命令行:TRIM 下拉菜单:修改→修剪(TR) 工具栏:修改→修剪 功能:用修剪边修剪指定的对象(被剪边)。
-
8
第四章 编辑图形
图4-10（b）环形阵列对话框
图4-11环形阵列对话框
图4-10(c)环形阵列复制
图4-12扇型阵列复制
-
9
第四章 编辑图形
4.3.4偏移命令 命令行:OFFSET 下拉莱单:修改→偏移 工具栏:修改→偏移 功能:对指定的线、弧及圆等对象作同心复制。对于直线 而言.由于其圆心为无穷远，因此是平行移动。
图4-30图形的移动
-
18
第四章 编辑图形
4.5.2缩放命令 命令行:SCALE 下拉菜单:修改→缩放(SC) 工具栏:修改→缩放 功能:将对象按指定的比例因子相对于指定的 基点放大或缩小。 操作格式:点取相应的菜单项、工具栏按钮或 输人SCALE命令后回车。
图形(4-31)
CAD设计中常用的图形编辑命令详解
CAD设计中常用的图形编辑命令详解CAD（计算机辅助设计）软件是设计师和工程师们经常使用的工具之一。
在CAD设计中，图形编辑是一个非常重要的环节。
通过图形编辑命令，我们可以对图形元素进行修改、调整和优化。
下面将详细介绍几个常用的CAD图形编辑命令。
1. 移动命令（Move）：移动命令可以将选定的图形元素沿指定路径移动到目标位置。
首先，选择需要移动的图形元素，然后输入“Move”命令。
接着，选择基点，即图形元素的一个确定点，之后选择目标点，即所要移动到的位置。
通过移动命令，可以轻松地调整图形元素的位置。
2. 旋转命令（Rotate）：旋转命令可以将选定的图形元素绕指定点旋转一定角度。
选择需要旋转的图形元素后，输入“Rotate”命令。
然后选择旋转基点和旋转轴。
最后，输入旋转角度并确定。
通过旋转命令，可以方便地调整图形元素的方向和角度。
3. 复制命令（Copy）：复制命令可以将选定的图形元素复制到指定位置，而不影响原件的位置和属性。
选择需要复制的图形元素后，输入“Copy”命令。
然后选择基点，即图形元素的参考点，之后选择目标点，即复制到的位置。
通过复制命令，可以快速地复制出需要的图形元素。
4. 缩放命令（Scale）：缩放命令可以将选定的图形元素按指定比例进行缩放。
选择需要缩放的图形元素后，输入“Scale”命令。
然后选择基点，即缩放的中心点。
接着，输入缩放因子，并确定。
通过缩放命令，可以按照需求调整图形元素的大小。
5. 镜像命令（Mirror）：镜像命令可将选定的图形元素沿指定线进行镜像对称。
选择需要镜像的图形元素后，输入“Mirror”命令。
然后选择镜像线，即图形元素将相对于该线进行对称。
通过镜像命令，可以快速地创建对称的图形元素。
6. 偏移命令（Offset）：偏移命令可以在选定的图形元素旁边创建一个与原图形相似的、平行的图形元素。
选择需要偏移的图形元素后，输入“Offset”命令。
然后输入偏移距离，并选择偏移方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编辑图形命令 复制、偏移、镜像、 阵列 移动、旋转、缩放、拉伸 修剪、延伸 倒角、倒圆角 打断、分解、合并 特性、特性匹配 夹点
复制、偏移、镜像、 阵列 【复制】命令主要有以下几种方法： 1. 执行【修改】下拉菜单，单击【复制】命令。 2. 单击修改工具栏中的【复制】命令按钮 。 3.在命令行输入COPY或CO，按Enter键。
【偏移】命令主要有以下几种方法： 1. 执行【修改】下拉菜单，单击【偏移】命令。 2. 单击修改工具栏中的【偏移】命令按钮 。 3.在命令行输入OFFSET，按Enter键。
【镜像】命令主要有以下几种方法： 1. 执行【修改】下拉菜单，单击【镜像】命令。 2. 单击修改工具栏中的【镜像】命令按钮 。 3.在命令行输入MIRROR或MI，按Enter键。
【分解】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【分解】命令。 2. 单击修改工具栏中的【分解】命令按钮 。 3.在命令行输入EXPLODE或X，按Enter键。
【合并】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【合并】命令。 2. 单击修改工具栏中的【合并】命令按钮 。 3.在命令行输入JION，按Enter键。
【延伸】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【延伸】命令。 2. 单击修改工具栏中的【延伸】命令按钮 。 3.在命令行输入EXTEND或EX，按Enter键。
倒角、倒圆角 【倒角】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【倒角】命令。 2. 单击修改工具栏中的【倒角】命令按钮 。 3.在命令行输入CHAMFE. 执行【修改】下拉菜单，单击【阵列】命令。 2. 单击修改工具栏中的【阵列】命令按钮 ，选择矩形阵列、路径阵列或
环形阵列。
3.在命令行输入ARRAY，按Enter键。
移动、旋转、缩放、拉伸 【移动】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【移动】命令。 2. 单击修改工具栏中的【移动】命令按钮 。 3.在命令行输入MOVE或M，按Enter键。
【倒圆角】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【倒角】命令。 2. 单击修改工具栏中的【倒角】命令按钮 。 3.在命令行输入FILLET或FIL，按Enter键。
打断、分解、合并 【打断】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【打断】命令。 2. 单击修改工具栏中的【打断】命令按钮 。 3.在命令行输入BREAK或BR，按Enter键。
夹点
夹点是当选择对象时，对象上显示的方形控制点，默认为蓝色。不同的 对象夹点位置和数量有所不同。
对象的蓝色夹点可以编辑对象，即改变对象的长短、大小或形状。
21
特性、特性匹配 【特性】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【特性】命令。 2. 单击标准工具栏中的【特性 】命令按钮 。 3.【Ctrl+1】组合键 4.在命令行输入PR，按Enter键。
【特性匹配】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【特性匹配】命令。 2. 单击绘图工具栏中的【特性匹配】命令按钮 。 3.在命令行输入MA，按Enter键。
【旋转】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【旋转】命令。 2. 单击修改工具栏中的【旋转】命令按钮 。 3.在命令行输入ROTATE或RO，按Enter键。
【缩放】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【缩放】命令。 2. 单击修改工具栏中的【缩放】命令按钮 。 3.在命令行输入SCALE或SC，按Enter键。
【拉伸】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【拉伸】命令。 2. 单击修改工具栏中的【拉伸】命令按钮 。 3.在命令行输入STRETCH或STR，按Enter键。
修剪、延伸 【修剪】命令主要有以下几种方法： 1 .执行【修改】下拉菜单，单击【修剪】命令。 2. 单击修改工具栏中的【修剪】命令按钮 。 3.在命令行输入TRIM或TR，按Enter键。
