隧道环形开挖预留核心土法施工技术交底
环形开挖预留核心土法施工工艺工法

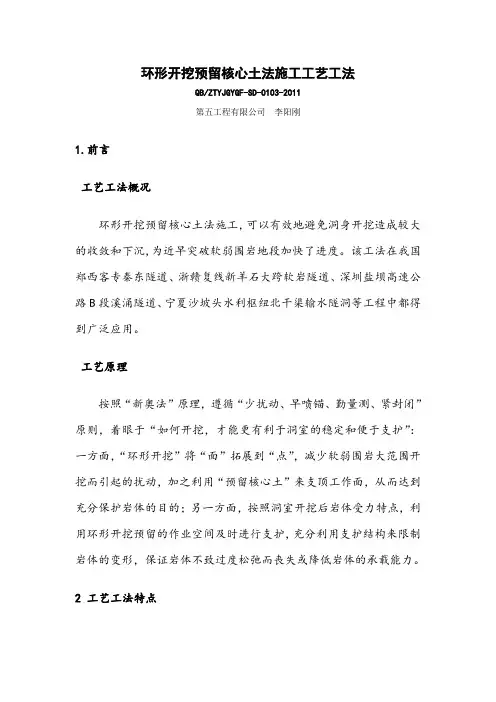

环形开挖预留核心土法施工工艺工法QB/ZTYJGYGF-SD-0103-2011第五工程有限公司李阳刚1.前言工艺工法概况环形开挖预留核心土法施工，可以有效地避免洞身开挖造成较大的收敛和下沉,为近早突破软弱围岩地段加快了进度。
该工法在我国郑西客专秦东隧道、浙赣复线新羊石大跨软岩隧道、深圳盐坝高速公路B段溪涌隧道、宁夏沙坡头水利枢纽北干渠输水隧洞等工程中都得到广泛应用。
工艺原理按照“新奥法”原理，遵循“少扰动、早喷锚、勤量测、紧封闭”原则，着眼于“如何开挖，才能更有利于洞室的稳定和便于支护”：一方面，“环形开挖”将“面”拓展到“点”，减少软弱围岩大范围开挖而引起的扰动，加之利用“预留核心土”来支顶工作面，从而达到充分保护岩体的目的；另一方面，按照洞室开挖后岩体受力特点，利用环形开挖预留的作业空间及时进行支护，充分利用支护结构来限制岩体的变形，保证岩体不致过度松弛而丧失或降低岩体的承载能力。
2工艺工法特点施工难度小。
由于“化面到点”，工序简单，各部位开挖及初支较容易控制，施工难度降低。
降低施工成本。
与双侧壁导坑、CRD工法相比,大大节省了临时钢架和临时喷射混凝土，省工省料。
施工安全有保障。
核心土支顶工作面，稳定性好；开挖均在支护的保护下进行；短进尺及设备的利用缩短了围岩的暴露时间；工序少、工序之间距离短，能尽早使初期支护封闭成环，发挥支护效应。
加快了施工进度，容易转换工序。
与双侧壁导坑、CRD工法相比，无临时支护，节省了拆除临时支护的时间，所以当围岩变化时候，容易转换工序。
本工法可灵活应用。
单独使用时，错台的高度可根据实际围岩情况，进行灵活调整，其工法核心内容之一“预留核心土”亦可广泛应用在台阶法、双侧壁导坑法、CRD 法等工法的分部施工中。
3适用范围本工艺工法适用于黄土隧道、隧道洞口、具“浅埋、富水、偏压、大跨”特征和典型的Ⅳ、Ⅴ级围岩软弱地段，对其他类似地下工程亦有借鉴意义。
4主要引用标准《高速铁路隧道工程施工技术指南》（铁建设【2010】241号）、《铁路隧道工程施工技术指南》（TZ204）、《铁路隧道工程施工质量验收标准》（TB10417）、《铁路工程测量规范》（TB10101）、《公路隧道施工技术规范》（JTGF60）、《公路工程质量检验评定标准》（JTGF80/1）。
隧道开挖技术交底
本表由施工单位填写，交底单位与接受交底单位各保存一份。
附表 C
技术交底记录 C2-1 轨道交通昌平线与地铁 8 号线 联络线工程 中铁一局集团有限公司 北侧暗挖段施工技术交底 编 号 2012 年 2 月 8 日 平西府站~回龙观东大街站 区间
工程名称 施工单位 交底提要
交 底 日 期 分项工程名称
1、锁脚锚管采用φ 42×3.25 钢管，锚管长度为 3.0m，水平倾角 50～60°，采用锤击或 风镐打入。 2、锁脚锚管尾端与格栅钢架焊接牢固。 3、根据地层情况，必要时进行注浆加固。 7、喷射混凝土施工 格栅钢架安装完成后及时喷射混凝土封闭，喷射混凝土强度为 C20 早强混凝土， 厚度 25cm。 喷混凝土采用湿喷工艺，以减少回弹及粉尘，创造良好隧道施工环境。砼喷射机 械选用 TK-961 型潮喷机.喷射混凝土用料在地面拌和台拌和，经竖井运至工作面。喷 射混凝土配合比由现场试验室根据试验优选确定，现场配备足够的计量设备，严格按 配合比施工。 喷射砼材料及配比 初衬承担着大部分隧道土的压力，所以砼必须满足设计强度要求。 1、材料要求 a.水泥：优先采用强度等级不低于 42.5 的硅酸盐水泥或普通硅酸盐水泥，水泥使用前 作强度复查试验。 b.细骨料：采用硬质洁净的中砂、粗砂或机制砂，细度摸数宜大于 2.5，含泥量不应大 于 3%，含水率宜为 5～7%。 c.粗骨料：采用坚硬耐磨的碎石或卵石，最大粒径不宜大于 16mm，并宜采用连续粒， 含泥量不应大于 1%。当使用碱性速凝剂时，不得采用含活性二氧化硅的石料。 d.水：水采用市政自来水。水中不应含有影响水泥正常凝结与硬化的有害杂质；不得 使用污水、PH 值小于 4 的酸性水和含硫酸盐量按 SO42–计超过水重 1%的水。 e.速凝剂：速凝剂使用前与水泥做相容性试验及水泥凝结效果试验，初凝时间不大于 5min，终凝时间不大于 10min；掺量应通过试验确定，一般按水泥用量 2～4%选用。 f.早强剂：掺量通过试验确定，一般按水泥用量 3～5%选用。 砼配合比：
高速公路隧道洞身开挖施工技术交底
DWTJ5-JD-013 XX至XX高速公路XXX-X项目经理部洞身开挖施工技术交底开挖顺序为：1）、环形开挖上断面I、II、III，循环进尺0.5～1.0m；的密度，从设计图纸上查本隧道岩体为沉积岩，而且层理和节理较发育。
2#岩石炸药爆速在3800～4200m/s（保存期内），比重0.95～１.０g/cm3。
乳化炸药爆速在4300～4600m/s，比重1.0～1.3，根据现场实际施工情况选用相应的爆破器材。
有水时使用乳化炸药，无水时使用2#岩石炸药。
雷管使用工业8#雷管，隧道爆破使用非电导爆管1～15段，脚线长3m，导爆索Φ6mm，爆速6600m/s，每米装药12克（光爆使用）。
2）掏槽眼的布置，一般环形开挖，掏槽眼布置在拱脚偏核心土一方，两边对称布置，以减轻爆破震动对拱部的影响。
3）周边眼光爆参数的设计，眼距：E=40cm,抵抗线W=50cm，密集系数E/W=40/60=0.67。
4）V级围岩炮眼布置大样图（二）隧道Ⅳ级围岩施工（1）施工工序测量放出开挖线→上台阶I开挖（或爆破）→出渣→拱部①初期支护→下台阶II-1开挖→边墙②支护→下台阶II-2开挖→边墙②支护→仰拱④开挖→仰拱③钢筋砼施工→仰拱③C15砼回填施工。
上台阶开挖采用凿岩机钻眼，塑料导爆管非电起爆系统、毫秒微差有序起爆，预留光爆层爆破。
下半断面采用液压钻孔机械钻眼，光面爆破，装渣采用CAT973侧卸式装载机，自卸车运渣。
施工中合理调整工序，实行“钻爆、装渣、运输”机械化一条龙作业。
隧道开挖后及时施作初期支护，下半断面开挖后仰拱紧跟。
（2）主要施工工艺1）、测量放样出开挖弧线，采用光面爆破，以控制围岩超欠挖。
周边眼间距为40㎝～60㎝，深度2.0m～3.0m，每循环进尺为2m。
开挖出渣完毕，立即初喷4㎝厚的砼以封闭新开挖岩面。
2）、测量定位格栅拱架，施工超前支护及拱部系统锚杆、钢筋网、复喷砼。
3）、开挖下台阶采用预裂爆破，下台阶分两侧错位开挖，错位距离5米，挖至边墙底部，开挖距离控制在4～5米；4）、测量定位钢架，边墙支护（喷、锚、网、钢架连接）跟随下台阶开挖顺序前进；5）、测量定位仰拱与片石回填砼的高程，仰拱采用半幅开挖，交叉前进的方法，开挖距离不超过15米，开挖后立即施工初期支护、仰拱钢筋混凝土及片石砼回填，以便保证上下台阶施工的通行。
3、环形开挖预留核心土法施工工艺工法
环形开挖预留核心土法施工工艺工法QB/ZTYJGYGF-SD-0103-2011第五工程有限公司李阳刚1.前言工艺工法概况环形开挖预留核心土法施工，可以有效地避免洞身开挖造成较大的收敛和下沉,为近早突破软弱围岩地段加快了进度。
该工法在我国郑西客专秦东隧道、浙赣复线新羊石大跨软岩隧道、深圳盐坝高速公路B段溪涌隧道、宁夏沙坡头水利枢纽北干渠输水隧洞等工程中都得到广泛应用。
工艺原理按照“新奥法”原理，遵循“少扰动、早喷锚、勤量测、紧封闭”原则，着眼于“如何开挖，才能更有利于洞室的稳定和便于支护”：一方面，“环形开挖”将“面”拓展到“点”，减少软弱围岩大范围开挖而引起的扰动，加之利用“预留核心土”来支顶工作面，从而达到充分保护岩体的目的；另一方面，按照洞室开挖后岩体受力特点，利用环形开挖预留的作业空间及时进行支护，充分利用支护结构来限制岩体的变形，保证岩体不致过度松弛而丧失或降低岩体的承载能力。
2 工艺工法特点施工难度小。
由于“化面到点”，工序简单，各部位开挖及初支较容易控制，施工难度降低。
降低施工成本。
与双侧壁导坑、CRD工法相比,大大节省了临时钢架和临时喷射混凝土，省工省料。
施工安全有保障。
核心土支顶工作面，稳定性好；开挖均在支护的保护下进行；短进尺及设备的利用缩短了围岩的暴露时间；工序少、工序之间距离短，能尽早使初期支护封闭成环，发挥支护效应。
加快了施工进度，容易转换工序。
与双侧壁导坑、CRD工法相比，无临时支护，节省了拆除临时支护的时间，所以当围岩变化时候，容易转换工序。
本工法可灵活应用。
单独使用时，错台的高度可根据实际围岩情况，进行灵活调整，其工法核心内容之一“预留核心土”亦可广泛应用在台阶法、双侧壁导坑法、CRD法等工法的分部施工中。
3 适用范围本工艺工法适用于黄土隧道、隧道洞口、具“浅埋、富水、偏压、大跨”特征和典型的Ⅳ、Ⅴ级围岩软弱地段，对其他类似地下工程亦有借鉴意义。
4 主要引用标准《高速铁路隧道工程施工技术指南》（铁建设【2010】241号）、《铁路隧道工程施工技术指南》（TZ204）、《铁路隧道工程施工质量验收标准》（TB10417）、《铁路工程测量规范》（TB10101）、《公路隧道施工技术规范》（JTG F60）、《公路工程质量检验评定标准》（JTG F80/1）。
3、环形开挖预留核心土法施工工艺工法
环形开挖预留核心土法施工工艺工法QB/ZTYJGYGF—SD—0103—2011第五工程有限公司李阳刚1.前言1.1 工艺工法概况环形开挖预留核心土法施工，可以有效地避免洞身开挖造成较大的收敛和下沉,为近早突破软弱围岩地段加快了进度.该工法在我国郑西客专秦东隧道、浙赣复线新羊石大跨软岩隧道、深圳盐坝高速公路B段溪涌隧道、宁夏沙坡头水利枢纽北干渠输水隧洞等工程中都得到广泛应用。
1。
2 工艺原理按照“新奥法”原理，遵循“少扰动、早喷锚、勤量测、紧封闭”原则，着眼于“如何开挖，才能更有利于洞室的稳定和便于支护”：一方面，“环形开挖”将“面”拓展到“点"，减少软弱围岩大范围开挖而引起的扰动,加之利用“预留核心土”来支顶工作面，从而达到充分保护岩体的目的;另一方面，按照洞室开挖后岩体受力特点，利用环形开挖预留的作业空间及时进行支护,充分利用支护结构来限制岩体的变形，保证岩体不致过度松弛而丧失或降低岩体的承载能力。
2 工艺工法特点2。
1施工难度小。
由于“化面到点”，工序简单,各部位开挖及初支较容易控制，施工难度降低.2.2降低施工成本。
与双侧壁导坑、CRD工法相比，大大节省了临时钢架和临时喷射混凝土,省工省料。
2.3施工安全有保障。
核心土支顶工作面,稳定性好；开挖均在支护的保护下进行；短进尺及设备的利用缩短了围岩的暴露时间;工序少、工序之间距离短,能尽早使初期支护封闭成环,发挥支护效应.2。
4加快了施工进度，容易转换工序。
与双侧壁导坑、CRD工法相比，无临时支护，节省了拆除临时支护的时间，所以当围岩变化时候，容易转换工序。
2。
5本工法可灵活应用。
单独使用时,错台的高度可根据实际围岩情况，进行灵活调整,其工法核心内容之一“预留核心土”亦可广泛应用在台阶法、双侧壁导坑法、CRD法等工法的分部施工中。
3 适用范围本工艺工法适用于黄土隧道、隧道洞口、具“浅埋、富水、偏压、大跨”特征和典型的Ⅳ、Ⅴ级围岩软弱地段，对其他类似地下工程亦有借鉴意义。

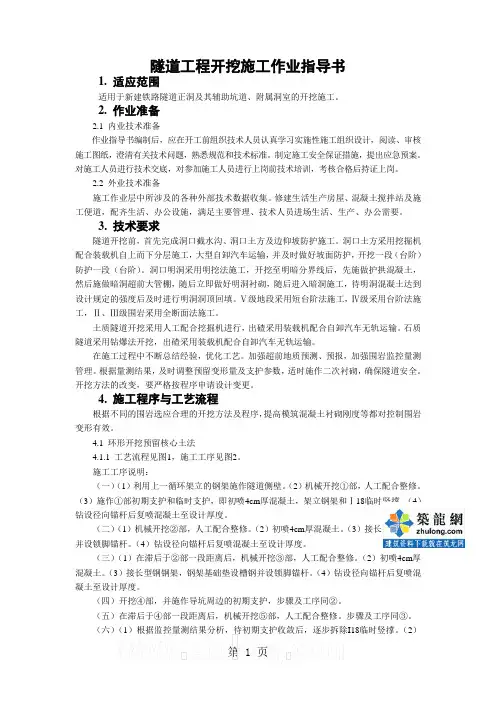

隧道工程环形开挖预留核心土法及台阶法施工作业指导书word精品文档7页
隧道工程开挖施工作业指导书1. 适应范围适用于新建铁路隧道正洞及其辅助坑道、附属洞室的开挖施工。
2. 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活生产房屋、混凝土搅拌站及施工便道，配齐生活、办公设施，满足主要管理、技术人员进场生活、生产、办公需要。
3. 技术要求隧道开挖前，首先完成洞口截水沟、洞口土方及边仰坡防护施工。
洞口土方采用挖掘机配合装载机自上而下分层施工，大型自卸汽车运输，并及时做好坡面防护，开挖一段（台阶）防护一段（台阶）。
洞口明洞采用明挖法施工，开挖至明暗分界线后，先施做护拱混凝土，然后施做暗洞超前大管棚，随后立即做好明洞衬砌，随后进入暗洞施工，待明洞混凝土达到设计规定的强度后及时进行明洞洞顶回填。
Ⅴ级地段采用短台阶法施工，Ⅳ级采用台阶法施工，Ⅱ、Ⅲ级围岩采用全断面法施工。
土质隧道开挖采用人工配合挖掘机进行，出碴采用装载机配合自卸汽车无轨运输。
石质隧道采用钻爆法开挖，出碴采用装载机配合自卸汽车无轨运输。
在施工过程中不断总结经验，优化工艺。
加强超前地质预测、预报，加强围岩监控量测管理。
根据量测结果，及时调整预留变形量及支护参数，适时施作二次衬砌，确保隧道安全。
开挖方法的改变，要严格按程序申请设计变更。
4. 施工程序与工艺流程根据不同的围岩选应合理的开挖方法及程序，提高模筑混凝土衬砌刚度等都对控制围岩变形有效。
4.1 环形开挖预留核心土法4.1.1 工艺流程见图1，施工工序见图2。
施工工序说明：（一）（1）利用上一循环架立的钢架施作隧道侧壁。
（2）机械开挖①部，人工配合整修。
（3）施作①部初期支护和临时支护，即初喷4cm厚混凝土，架立钢架和Ⅰ18临时竖撑。
施工技术交底(隧道开挖、掘进)
4.5开挖下层台阶土体时，保留上层拱脚支撑平台；
审核人
交底人
接受交底人
由交底单位填写，交底单位与接受交底单位保存。
第
技术交底记录
表式（C2-5）
编号
工程名称
附属工程
部位名称
竖井
工序名称
隧道开挖和变形缝
施工单位
交底日期
2020年4月11日
交底内容：
5、初期支护必须紧跟洞体掘进作业。每完成一个循环的掘进进尺后立即进行初期支护，任何土壤外露的时间都不得超过3小时。
3、开挖、掘进时，每一循环进尺控制在下列范围内：0.5m。
4、隧道洞体采用留短台阶人工方法开挖、掘进，并遵守以下基本原则：
4.1严格按照设计断面外轮廓尺寸开挖，洞体成活后外轮廓要平整、圆顺，超挖和欠挖在质量标准允许范围内。
4.2开挖、掘进过程中，上台阶长度控制在3.5m~4.5m范围内；
4.3上部台阶掌子面前壁留核心土；
在变形缝处应先用30mm聚苯板作分界面，待隧道两侧喷射混凝土及防水层做好后，先将缝中聚苯板剔成宽30mm，深65mm的缝，然后用聚合物水泥砂浆嵌缝深30mm，在聚合物水泥砂浆干硬后，在缝中嵌双份聚硫橡胶。
在缝底聚合物水泥砂浆顶面上粘贴牛皮纸，以起到隔离作用。在施作完变形缝后用焦油聚氨酯及涤纶布就地作止水布。
9.洞体断面范围内遇有地下水，提前采取排降水措施，保持掌子面干燥作业；严禁带水作业和扰动隧道地基。
10.洞体开挖、掘进过程中，设专人监护土壤稳定情况，发现局部塌落，及时采取背板等支护处理。严重塌方时，必须停止作业，施工人员撤离到安全地段。待塌方地段处理后，经安全、技术人员检查，确认安全后，方可恢复施工。建议采用短台阶法，施工中遇到松散地层时，亦保留一部分核心土，待拱部和侧墙初期支护格栅就位后再挖除，并立即架设底部格栅封闭，格栅拱每榀间距500mm，必须保证每环封闭后再施作下一榀，施工中应密切注意掌子面地层的稳定，必要时应喷射50mm厚的砼封闭。
隧道开挖技术交底
隧道开挖技术交底技术交底记录一、隧道洞身开挖的施工原则施工过程中严格遵循“管超前，严注浆，短开挖，强支护，早封闭，弱爆破，勤量测”的施工原则。
管超前——在围岩破碎及断层带工作面开挖前，沿隧道拱部周边按设计打入超前小导管，以架立的型钢架为支点，起超前作用。
严注浆——在打超前小导管后注浆加固地层，使松散、软弱的围岩胶结成整体，增强围岩的自稳能力，和超前小导管一起，形成纵向超前支护体系，防止工作面失稳。
短开挖——围岩条件较差时，每次开挖循环进尺要短，开挖和支护时间尽可能缩短，进尺小于1米。
强支护——采用钢拱架和喷混凝土进行早期支护。
早封闭——开挖后初期要尽早封闭成环，以改善受力条件，当总收敛值达80%以上，尽早进行二次衬砌，增加后续工程施工的安全性。
弱爆破——开挖过程中严格控制炸药量，减少爆破震动干扰。
勤量测——量测是对施工过程中围岩及结构变化情况进行动态跟踪的主要手段，做到随时掌握动态数据及时回归分析及时反馈，以量测指挥施工。
二、Ⅴ级围岩SF5d1型衬砌施工方法本隧道采用新奥法原理指导，软弱围岩、断层破碎带范围施工时坚持遵循“管超前、严注浆、弱爆破、短进尺、强支护、快封闭、勤量测”的施工原则。
严格控制超欠挖是降低成本、保证施工质量的关键，也是本隧道施工的重点控制工序。
根据设计图纸中相关的施工建议，Ⅴ级围岩主洞段(SF5d1型衬砌)采用三台阶七步开挖法进行施工（短台阶），必要时设置临时仰拱。
每循环进尺不得大于一榀钢架间距，施工时以监控量测结果指导施工，根据监控量测成果调整预留沉降量，合理调整阶长、阶高、和步距，保证流水作业，施工中应及时封闭仰拱，初期支护成环时间不宜超过15天，二衬应紧跟，同时二衬达不到设计强度时严禁拆模。
掌子面距仰拱距离控制不大于40米，掌子面至二衬距离不大于70米，保证施工安全。
施工主要步骤如下①、上弧形导坑开挖Ⅰ、拱部初期支护：②③、中台阶左右侧交错开挖○Ⅱ、中台阶初期支护：④⑤、下台阶左右侧交错开挖○Ⅲ、下台阶初期支护：⑥、核心土开挖○⑦、仰拱开挖Ⅳ、仰拱初期支护○第1步：上部弧形导坑开挖，在拱部超前支护后进行，环向开挖上部弧形导坑，预留核心土，核心土面积不小于整个断面面积的50%，开挖循环进尺0.5～0.6m，台阶长度2～3m，开挖后及时进行喷、锚、网系统支护和架设钢架。
