《数控铣床编程与操作》期末考试试题
数控铣床编程期末考试题
《数控铣工工艺与编程》（期末）考试试卷（考试形式：闭卷 考试用时：90分钟）一、选择题(共30分，每题2分。
) 1. 数控编程人员在数控编程和加工时使用的坐标系是( )A)右手直角笛卡尔坐标系 B)机床坐标系 C)工件坐标系 D)直角坐标系2．淬火和高温回火相结合的热处理称（ ）A ） 正火B ）退火C ）回火D ）调质3. CNC 铣床加工程序中调用子程序的指令是( )A) G98 B) G99 C) M98 D) M994. 机床坐标系判定方法采用右手直角的笛卡尔坐标系。
增大工件和刀具距离的方向是( ) A)负方向 B)正方向 C)任意方向 D)条件不足不确定5. 数控机床的旋转轴之一A 轴是绕( )直线轴旋转的轴。
A)X 轴B)Y 轴 C)Z 轴 D)W 轴6. 圆弧插补段程序中，若采用圆弧半径Ｒ编程时，从起始点到终点存在两条圆弧线段，当( ) 时，用－Ｒ表示圆弧半径。
A) 圆弧小于或等于180° B) 圆弧大于或等于180°C) 圆弧小于180° D) 圆弧大于180° 7．数控加工中心与普通数控铣床、镗床的主要区别是( )。
A) 一般具有三个数控轴 B) 设置有刀库，在加工过程中由程序自动选用和更换 C) 能完成钻、较、攻丝、铣、镗等加工功能8. 数控机床工作时，当发生任何异常现象需要紧急处理时应启动( )。
A) 程序停止功能 B) 暂停功能 C) 急停功能 9. 程序编制中首件试切的作用是：( )A ） 检验零件图样的正确性B ） 检验零件工艺方案的正确性C ) 检验程序的正确性，并检查是否满足加工精度要求。
D ) 仅检验数控穿孔带的正确性10. 数控机床的核心装置是：( )A ） 机床本体B ） 数控装置C ）输入输出装置D ）伺服装置 11.某加工程序中的一个程序段为：N006 G91 G18 G94 G02 X30 Y35 I30 F100 LF 该程序段的错误在于( )A ） 不应该用G91B ）不应该用G18C ）不应该用G94D ）不应该用G02 12.下列G 指令中( )是非模态指令。
最新《数控铣床编程与操作》考试试题期末考试试题(一)答案
期末考试试题（一）答案一、填空题（20分）1.M02，M302.G00,G013.数值处理，找正，加工误差4.刀具，完全一致，刀具补偿，刀具半径补偿，刀具长度补偿5．刀尖，钻尖，底面中心6.刀具半径左补偿，刀具半径右补偿，取消刀具半径补偿7、粗加工，精加工二、选择题（30分）1B 2A 3C 4A 5D 6C 7C 8A 9D 10B 11C 12D 13D 14A 15A三、简答题（20分）1、答：利用刀具半径补偿功能可以按照零件的轨迹进行编程，可以省去计算刀具中心轨迹的坐标值过程，加工时，只需要预先将刀具半径值输入NC系统中，便会自动计算出道具的中心轨迹。
刀具半径补偿过程分：建立，执行，撤销在G00和G01移动指令下建立和撤销刀补2、答：一、X，Y轴定位二、定位到R点三、孔加工四、孔底动作五、退回到R点六、快速返回到初始点3、答：G90 X50.0 Y60.0是绝对编程刀具移动到(50,60)点。
G91 X50.0 Y60.0是增量编程道具相对于当前点向X正向移动50个量，Y正向移动60个量。
4、答：顺铣优点：1铣削平稳，2刀刃耐用度高，3消耗在进给方向的功率小。
缺点：1道具从外表面切入，有硬皮或杂质时，刀具易损坏。
2对于普通机床而言，由于进给方向与水平分立方向相同，当水平分力较大时会拉动工作台，造成工件报废或机床损坏。
3易欠切，二次走刀能有效地减小让刀留下的余量，但表面粗糙度会受到影响。
逆铣优点：1.有硬皮或杂质时，对刀刃影响不大。
2不会拉动工作台。
3切削效益高，适合粗加工。
缺点：1有挑起工件的倾向。
2刀刃易磨损。
3消耗在进给方向的功率较大。
4会产生过切和侧向深啃现象。
四、量具读数（10分）1.9.203 11.50 2、10.52 10.294五、程序题（20分）O0010G90G54G17G21M03S600F300G90G00Z30X50Y50G01Z-6F100G16G41G01X50Y18D01Y306Y234Y462Y90Y18G15G40G01X50Y50G91G28Z0M05 M30。
(完整word版)数控铣床编程与工艺期末考试
二、判断题（14分）
（）1、G00 G01 G02 G03是同组指令。
（）2、BT40与BT30的刀柄是同一系列，所以可以互换。
（）3、数控铣床与加工中心的主要区别在于有无刀库和刀具自动交换装置。
（）4、M98P51002的含义是将子程序号为5100的子程序连续调用2次｡
（）12、G91/G92是绝对坐标和相对坐标编程指令。
（）13、G83是攻右旋螺纹循环指令
（）14、G94的单位是mm/min
三、简答题（6分）
请画图简述标示孔加工固定循环指令的6个基本动作是什么？
四、编程题（40分）
1.使用D16立铣刀及Z10的钻头，在数控铣床上加工下图零件，毛坯尺寸100X80X30请根据条件拟定加工工艺，然后编写加工程序。
A、/B、\C、;D、:
6、下列格式错误的是（）
A、F800B、F1.5C、T800D、S800
7、选择XY平面的指令是（）
A、G17B、G18C、G19D、G20
8、与G28成对使用的指令是（）
A、G20B、G27C、G29D、G30
9、程序结束并不返回程序开始的指令是（）
A、M01B、M02C、M30D、M00
2015～2016学年度第二学期14数控5班《数控铣床编程与工艺》
期末考试题
班级：___________ 姓名：_____________ 学号：________ 成绩：___________
一、选择题（40分）
1、下列那个指令不能在程序开始设定工件坐标系（）
A.G54B.G50C.G52D.G92
10、M99 L2标示（）。
A、子程序执行2遍B、子程序返回到N0002处
(完整版)数控加工编程与操作期末试卷【含答案】
数控加工编程与操作期末试卷一一判断题(每题1分,共10分)1.直线控制系统和点位控制系统相同，都是保证点到点之间的路径是直线。
（×）2.判断刀具磨损，可借助观察加工表面之粗糙度及切削的形状、颜色而定。
（√）3.内孔车刀的刀柄，只要能适用，宜选用柄径较粗的。
( √ )4.切削中，对切削力影响较小的是前角和主偏角。
（×）5.在可能情况下，铣削平面宜尽量采用较大直径铣刀。
（√）6.数控车床的刀具补偿功能有刀尖半径补偿与刀具位置补偿。
（√）7.恒线速控制的原理是当工件的直径越大，工件转速越慢。
( × )8.当数控加工程序编制完成后即可进行正式加工。
（×）9.程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。
( √ )10.非模态指令只能在本程序段内有效。
（√）二填空题(每空1分,共20分)1.走刀路线是指加工过程中，刀具刀位点点相对于工件的运动轨迹和方向。
2.镜像功能指令 G24 建立镜像，由指令坐标轴后的坐标值指定镜像位置, G25 指令用于取消镜像。
3.建立或取消刀具半径补偿的偏置是在 G01\G00 指令的执行过程中完成的。
4. 数控机床进给系统减少摩擦阻力和动静摩擦之差，是为了提高数控机床进给系统的快速响应性能和运动精度。
5.机床夹具按专门化程度分类可分为通用夹具、专用夹具、组合夹具。
6.车削细长轴时，为了避免振动，车刀的主偏角应取较大。
7.刀具切削部分的材料应具备如下性能；高的硬度、足够的强度和韧性) (高的耐耐磨性) (高的耐热性良好的工艺性8.进给量的单位有 mm/r和mm/min其指令分别为 G95 和 G94 。
9.数控机床按控制运动轨迹可分为点位直线控制和轮廓控制等几种。
按控制方式又可分为开环控制,闭环控制和半闭环控制等。
10.影响刀具寿命的主要因素有；工件材料刀具材料、切削用量、刀具的几何参数。
四问答题1.数控加工工序顺序的安排原则是什么？答：数控加工工序顺序的安排可参考下列原则：（1）同一定位装夹方式或用同一把刀具的工序，最好相邻连接完成；（2）如一次装夹进行多道加工工序时，则应考虑把对工件刚度削弱较小的工序安排在先，以减小加工变形；（3）道工序应不影响下道工序的定位与装夹；（4）先内型内腔加工工序，后外形加工工序。
《数控车床编程与操作》期末模拟测试
《数控车床编程与操作》期末模拟测试1. 国家标准的代号为（）。
[单选题]A．JBB．QBC．TBD．GB(正确答案)2. 抵抗局部变形的能力是钢的（）。
[单选题]A．强度和塑性B．韧性C．硬度(正确答案)D．疲劳强度3. 碳的质量分数小于（）的铁碳合金称为碳素钢。
[单选题]A． 1.4%B． 2.11%(正确答案)C． 0.6%D． 0.25%4. 下列不属于优质碳素结构钢的牌号为（）。
[单选题]A．45B．40MnC．08FD．T7(正确答案)5. 碳素工具钢的牌号由“TWWW数字”组成，其中数字是以（）表示的碳的质量分数。
[单选题]A．百分数B．千分数(正确答案)C．万分数D．十分数6. 碳素工具钢工艺性能的特点有（）。
[单选题]A．不可冷、热加工成型，加工性能好B．刃口一般磨得不是很锋利C．易淬裂(正确答案)D．耐热性很好7. 黄铜由（）合成。
[单选题]A．铜和铝B．铜和硅C．铜和锌(正确答案)D．铜和镍8. 采用轮廓控制的数控机床是（）。
[单选题]A．数控钻床B．数控铣床(正确答案)C．数控注塑机床D．数控平面床9. 机床数控系统是一种（）。
[单选题]A．速度控制系统B．电流控制系统C．位置控制系统(正确答案)D．压力控制系统10. 液压系统的动力元件是（）。
[单选题]A．电动机B．液压泵(正确答案)C．液压缸D．液压阀11. 润滑剂的作用有润滑、冷却、（）、密封等。
[单选题] A．防锈(正确答案)B．磨合C．静压D．稳定12. 电机常用的制动方法有（）和电力制动两大类。
[单选题] A．发电制动B．能耗制动C．反转制动D．机械制动(正确答案)13. Position可翻译为（）。
[单选题]A．位置B．坐标(正确答案)C．程序D．原点14. 中碳结构钢制作的零件通常在（）下进行高温回火，以获得适宜的强度与韧性的良好配合。
[单选题]A．200～300℃B．300～400℃C．500～600℃(正确答案)D．150～250℃15. 机械加工选择刀具时一般应优先采用（）。

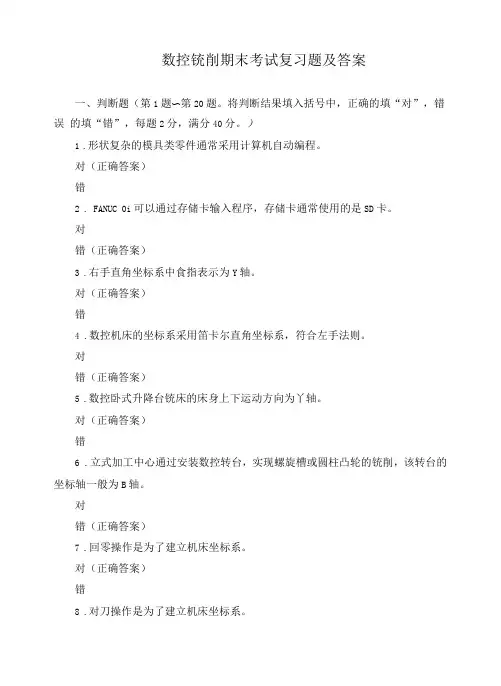

数控铣削期末考试复习题及答案
数控铳削期末考试复习题及答案一、判断题（第1题〜第20题。
将判断结果填入括号中，正确的填“对”，错误的填“错”，每题2分，满分40分。
）1.形状复杂的模具类零件通常采用计算机自动编程。
对（正确答案）错2. FANUC 0i可以通过存储卡输入程序，存储卡通常使用的是SD卡。
对错（正确答案）3.右手直角坐标系中食指表示为Y轴。
对（正确答案）错4.数控机床的坐标系采用笛卡尔直角坐标系，符合左手法则。
对错（正确答案）5.数控卧式升降台铳床的床身上下运动方向为丫轴。
对（正确答案）错6.立式加工中心通过安装数控转台，实现螺旋槽或圆柱凸轮的铳削，该转台的坐标轴一般为B轴。
对错（正确答案）7.回零操作是为了建立机床坐标系。
对（正确答案）错8.对刀操作是为了建立机床坐标系。
错（正确答案）9.表示程序结束运行的指令是M02o对（正确答案）错10.程序段格式目前常用的是固定格式。
对错（正确答案）IL FANUC系统，程序字G09也可用G9表示。
对（正确答案）错12. FANUC系统，程序段号的作用是判定程序段执行的先后顺序。
对错（正确答案）13.用来指定机床运动方式的功能字是G功能字。
对（正确答案）错14.如果在同一程序段中指定了两个或两个以上属于同一组的G代码时只有最后的G代码有效。
对（正确答案）错15.模态指令一旦执行一直有效，直到被不同组的其它指令取消或替代为止。
对错（正确答案）16. FANUC 0i系统，程序字A10.表示10度。
对（正确答案）错17. FANUC系统，数字都可以不用小数点。
错（正确答案）18.圆弧插补中的F指令为沿圆弧切线方向的进给速度。
对（正确答案）错19.表示主轴逆时针旋转的英文缩写是SPDL CWo对错（正确答案）20. FANUC OiM系统中，限制主轴最高转速指令G92一般和G96指令配套使用。
对（正确答案）错二、单项选择题（第1题〜第30题。
选择一个正确答案，将相应的字母填入题内的括号中。
《数控铣(加工中心)编程与操作》上期期末试卷+答案
第1页 （共4页）第2页 （共4页）密 封答内线准不题重庆市XXXX 中等职业技术学校2015秋数控专业《数控铣床编程与操作》期末试卷注 意 事 项1、考试时间：90分钟。
2、请首先按要求在试卷标封处填写您的班级、姓名、学号。
3、请仔细阅读各种题目的回答要求，在规定位置填写答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关内容。
题号一 二 三 四 五 总分 得分评分人一、 判断题（每题1分，共10分）1、G 代码可以分为模态G 代码和非模态G 代码。
（ V ）2、常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。
（ V ）3、圆弧插补用半径编程时，当圆弧所对应的圆心角大于180º时半径取负值。
（ V ）4、通常在编程时，不论何种机床，都一律假定工件静止刀具移动。
（V ）5、绝对编程和增量编程不能在同一程序中混合使用。
（ X ）6、子程序的编写方式必须是增量方式。
（ X ）7、一个主程序中只能有一个子程序。
（ X ） 8、不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。
（ X ） 9、G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。
（ X ） 10、安全管理是综合考虑“物”的生产管理功能和“人”的管理，目的是生产更好的产品 （ X ）二、填空题（每题2分，共20分）1、数控机床的三个原点是指 机床原点 、 工件原点 、 机床参考点 。
2、常用的对刀有对刀仪对刀、 试切法对刀 、 光学对刀 、 ATC 对刀 四种。
3、对于FANUC-0i 系统数控铣床,如刀具当前位置在点A （10，-20），执行程序段G91 G01 X20.0 Y50.0 F100后刀具将位于点B ，则B 点的绝对坐标为（ 30，30 ）；该程序段中F100表示的意义是： 机床的进给速率为100 。
4、在FANUC 系统中顺时针内轮廓插补指令是 G42 ，长度补偿指令是 G43,G44 。
数控机床编程与操作期末复习试题4套含答案大学期末复习资料
《数控机床编程与操作》期中试卷(A)一、填空题（每空1分，共计20分）1、一个完整的加工程序应包括、、三个部分。
2、数控加工的实质就是数控机床按照事先编好的，自动的对工件进行加工。
3、数控车床的组成主要由、、、和等部分组成。
4、控制介质是将零件加工信息传送到数控装置去的，包括CRT操作面板和车床操作面板。
5、选择粗基准时，主要要求保证各加工面有足够的，使加工面与不加工面间的位置符合图样要求，并特别注意要尽快获得。
6、圆弧插补用半径编程时，当圆弧对应的圆心角大于180°时，R为 , 当圆弧对应的圆心角小于180°时，R为。
7、螺纹车刀按结构分为：、、。
8、刀尖圆弧左补指令，螺纹固定循环指令，暂停指令。
二、选择题（每题1分；共计5分）1、是数控机床的“大脑”和“核心”，它的功能是根据输入的程序和数据经其系统处理后，发出相应的各种信号和指令给伺服系统。
A、辅助控制装置B、数控系统C、伺服系统D、可编程控制器2、切削用量中对切削温度影响最大的是( )。
A、切削深度B、进给量C、切削速度D、A、B、C一样大3、下列确定加工路线的原则中正确的说法是。
A、加工路线短B、数值计算简单C、加工路线应保证加工精度D、ABC兼顾4、通常情况下，平行于机床主轴的坐标轴是( )。
A、 X轴B、Z轴C、Y轴D、不确定5、伺服系统按控制方式可分为。
A、开环控制系统B、全闭环控制系统C、半闭环控制系统D、半开环控制系统三、判断题（每小题１分，共计10分）1、加工圆弧时，圆弧表面出现凹凸现象，是由于刀尖圆弧半径没有补偿。
（）2、切削用量包括切削速度、背吃刀量、进给量。
（）3、精基准是用未加工表面作为定位基准面。
（）4完整的数控加工程序由程序开始符、程序主体、程序结束指令、程序结束符组成。
（）5、不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。
（）6、M30与M02功能基本相同，只是执行到M30指令后光标自动返回到程序头位置，为加工下一个工件做好准备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《数控铣床编程与操作》期末考试试题考试科目：数铣编程试卷类别 A 考试时间45 （分钟）题号一二三四五六总分复核
得分
一、填空题（每空2分，共34分）
1.一个完整的程序由、和三部分组成。
2.在确定机床坐标系的方向时规定：静止，运动。
3.刀具半径补偿分、和三个过程。
4.在FANUC系统用于子程序结束的指令为。
5.在FANUC系统中，G04 P1200 又可写为G04 X 。
6.在数控铣床上加工圆弧轮廓用G02/G03指令编程，若在YOZ平面内顺时针加
工一整圆轮廓，其编程格式为：。
7.G73指指令, G43指指令，
G98指指令。
8.数控加工的代码中，代码分和两种属性。
9.在FANUC系统用于子程序结束的指令为。
二、判断题（每题3分，共18分）。
1.机床坐标系是机床上固有的坐标系。
（）
2.根据零件图样建立的坐标系称为工件坐标系，亦称编程坐标系。
（）
3.Z坐标的运动由传递切削力的主轴所决定。
（）
4.刀具偏置量D05的数值大小可能等于刀具半径，也可能不等于刀具半
径。
（）
5.G00快速点定位指令控制刀具沿直线快速移动到目标位置。
( )
6.M00功能属于准备功能指令，含义是主轴停转。
( )
三、选择题（每空4分，共28分。
请将正确答案的序号填在括号内）1.G01 X20. Y20. F0表示（），G95 G01 X20. Y20. F0.2表示（）。
A、进给停止
B、进给速度为0.2mm/r
C、进给速度为0mm/min
D、格式错误
2.G01的移动速度由（）来控制，G00的移动速度由（）来控制。
A、只由F字来决定
B、由机床设定
C、由倍率扭控制
D、由F和倍率共同决定
3.数控系统中，那一组G指令是插补（切削进给）指令（）
A、G00 G28
B、G10 G11
C、 G04 G27
D、 G01 G03
4.M00表示（）含义，M02表示（）含义。
A 、程序停止 B、程序选择停止 C、程序结束 D、程序结束光标并返回程序头
四、编程题（共20分）
O0001;
G90 G94 G40 G17 G49;
G90 G54 G00 X0 Y0;
G43 G01 Z20. ;
S1000;
G01 Z-10.0 F100;
G01 X10. Y20. ;
Y50.;
G02 I20.;
G01 Y20.;
G02 I-10.;
G03 X10. ;
G40 X0 Y0;
G91 G28 Z0;
;
;
第1页（共2页）第2页（共2页）。
