(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920260570.2(22)申请日 2019.03.01(73)专利权人 山东省千佛山医院地址 250013 山东省济南市历下区经十路16766号(72)发明人 张显齐 (74)专利代理机构 济南帮友知识产权代理事务所(普通合伙) 37269代理人 王永建(51)Int.Cl.A61B 17/02(2006.01)(54)实用新型名称胸外科手术胸腔撑开装置(57)摘要胸外科手术胸腔撑开装置，用于实现对胸腔的撑开。
它包括撑板，其特征是，还包括：一对平行设置的主杆；设置在两根主杆之间的调节杆，调节杆为左右设置的两根；设置在每一调节杆的两端与主杆之间的调节单元，调节单元的设置用于调节两调节杆之间的间距或/和夹角；撑板固定在调节杆的下部。
该装置，一方面通过调节单元调整两调节杆之间的间距或者夹角，调节撑板的位置，进而调节撑开的胸腔上开口的大小，以满足医生的手术需要的同时减小对病人的创伤；另一方面，使用时只有撑板至于胸腔内，主杆、调节杆置于人体上方或与人体接触，且开口置于主杆、调节杆围成的空间内，这样整个撑开装置相对稳定，为手术提供良好的支撑环境。
权利要求书1页 说明书3页 附图4页CN 209770443 U 2019.12.13C N 209770443U权 利 要 求 书1/1页CN 209770443 U1.胸外科手术胸腔撑开装置，它包括撑板，其特征是，还包括：一对平行设置的主杆；设置在两根主杆之间的调节杆，调节杆为左右设置的两根；设置在每一调节杆的两端与主杆之间的调节单元，调节单元的设置用于调节两调节杆之间的间距或/和夹角；撑板固定在调节杆的下部。
2.根据权利要求1所述的胸外科手术胸腔撑开装置，其特征是，所述主杆和调节杆均为圆杆。
3.根据权利要求1所述的胸外科手术胸腔撑开装置，其特征是，所述撑板的下端为圆弧形的撑开部，撑板的上端沿调节杆的径向设置。

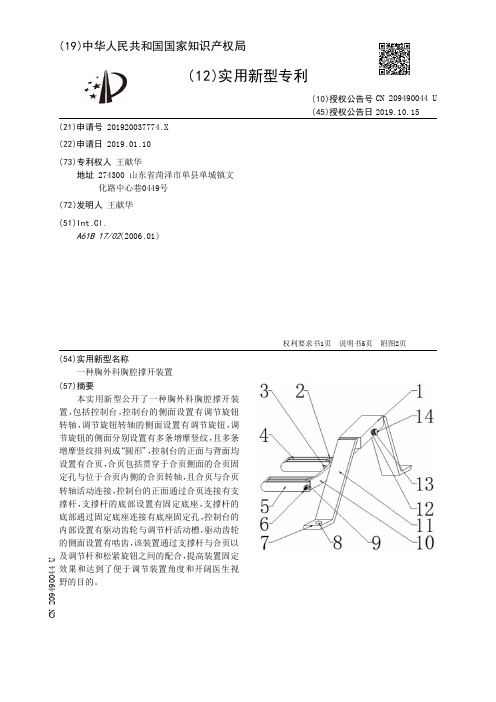

【CN209490044U】一种胸外科胸腔撑开装置【专利】
权利要求书1页 说明书5页 附图2页
CN 209490044 U
CN 209490044 U
权 利 要 求 书
1/1 页
1 .一种胸外科胸腔撑开装置，包括控制台（1），其特征在于：所述控制台（1）的侧面设置 有调节旋钮转轴（12），所述调节旋钮转轴（12）的侧面设置有调节旋钮（14），所述调节旋钮 （14）的侧面分别设置有多条增摩竖纹（13），且多条所述增摩竖纹（13）排列成“圆形”，所述 控制台（1）的正面与背面均设置有合页（15），所述合页（15）包括贯穿于合页（15）侧面的合 页固定孔（17）与位于合页（15）内侧的合页转轴（16），且所述合页（15）与合页转轴（16）活动 连接，所述控制台（1）的正面通过合页（15）连接有支撑杆（11），所述支撑杆（11）的底部设置 有固定底座（7），所述支撑杆（11）的底部通过固定底座（7）连接有底座固定孔（8），所述控制 台（1）的内部设置有驱动齿轮（19）与调节杆活动槽（22），所述驱动齿轮（19）的侧面设置有 啮齿（18），所述驱动齿轮（19）的内部设置有驱动齿轮转轴（20），所述驱动齿轮（19）的底部 通过啮齿（18）连接有活动杆（21），所述活动杆（21）的底部固定有调节杆（10），所述调节杆 （10）正面贯穿设置有转杆活动孔（1001），所述调节杆（10）的一侧设置有撑开杆（5），所述撑 开杆（5）的正面设置有保护壳（9），所述保护壳（9）的正面设置有松紧旋钮（6），所述撑开杆 （5）的背面设置有转杆（3），所述撑开杆（5）的顶部设置有减重槽（4），所述撑开杆（5）的一侧 设置有调节杆固定槽（2）。
4 .根据权利要求1所述的一种胸外科胸腔撑开装置，其特征在于：所述支撑杆（11）的外 形呈“矩形”，且所述 支撑杆（11）相对于水 平面倾斜设 置 ，同 时 所述 支撑杆（11）通过合 页 （15）与控制台（1）活动连接。

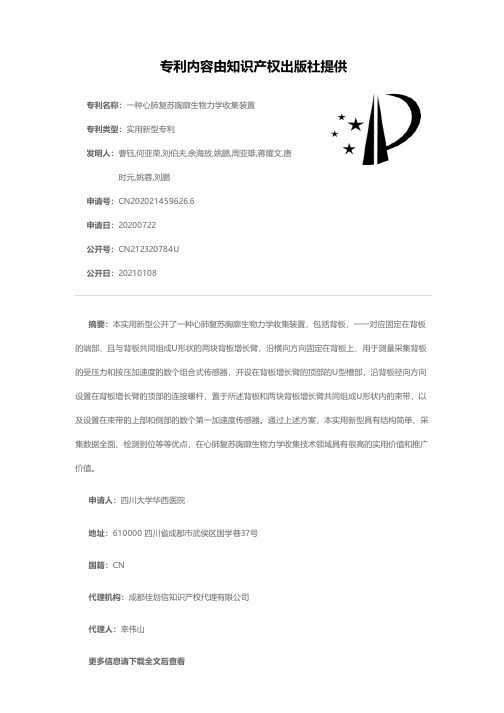

一种心肺复苏胸廓生物力学收集装置[实用新型专利]
![一种心肺复苏胸廓生物力学收集装置[实用新型专利]](https://img.taocdn.com/s3/m/a049882c58f5f61fb636668b.png)
专利名称：一种心肺复苏胸廓生物力学收集装置
专利类型：实用新型专利
发明人：曹钰,何亚荣,刘伯夫,余海放,姚鹏,周亚雄,蒋耀文,唐时元,姚蓉,刘鹏
申请号：CN202021459626.6
申请日：20200722
公开号：CN212320784U
公开日：
20210108
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种心肺复苏胸廓生物力学收集装置，包括背板，一一对应固定在背板的端部、且与背板共同组成U形状的两块背板增长臂，沿横向方向固定在背板上、用于测量采集背板的受压力和按压加速度的数个组合式传感器，开设在背板增长臂的顶部的U型槽部，沿背板径向方向设置在背板增长臂的顶部的连接螺杆，置于所述背板和两块背板增长臂共同组成U形状内的束带，以及设置在束带的上部和侧部的数个第一加速度传感器。
通过上述方案，本实用新型具有结构简单、采集数据全面、检测到位等等优点，在心肺复苏胸廓生物力学收集技术领域具有很高的实用价值和推广价值。
申请人：四川大学华西医院
地址：610000 四川省成都市武侯区国学巷37号
国籍：CN
代理机构：成都佳划信知识产权代理有限公司
代理人：幸伟山
更多信息请下载全文后查看。

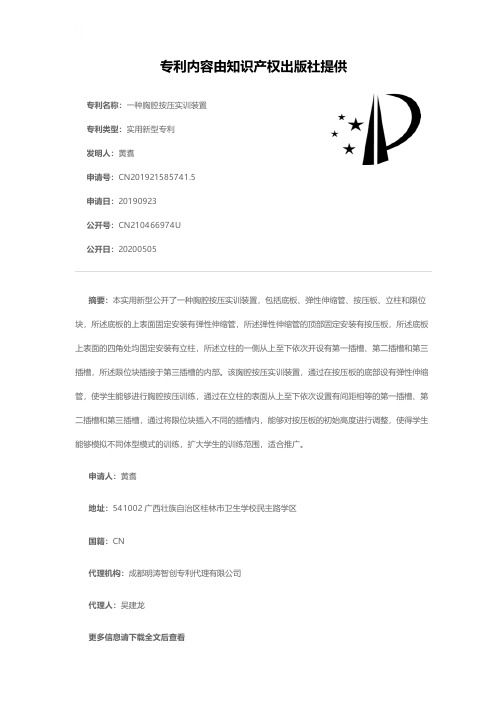

一种胸腔按压实训装置[实用新型专利]
