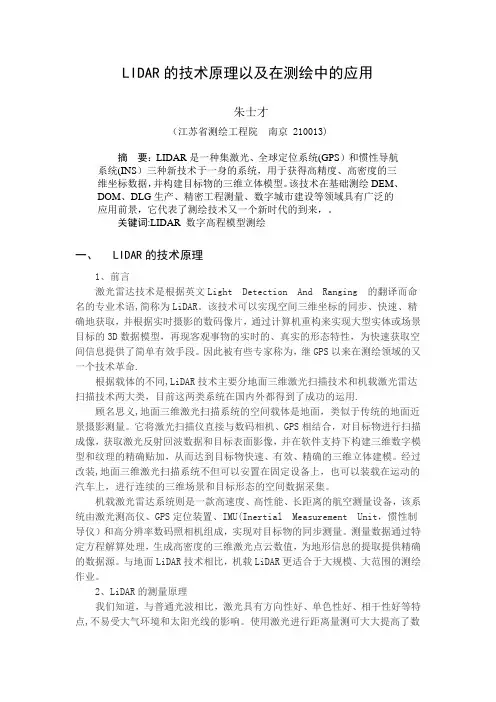

LIDAR的技术原理以及在测绘中的应用
LIDAR的技术原理以及在测绘中的应用朱士才（江苏省测绘工程院南京 210013)摘要：LIDAR是一种集激光、全球定位系统(GPS）和惯性导航系统(INS）三种新技术于一身的系统，用于获得高精度、高密度的三维坐标数据，并构建目标物的三维立体模型。
该技术在基础测绘DEM、DOM、DLG生产、精密工程测量、数字城市建设等领域具有广泛的应用前景，它代表了测绘技术又一个新时代的到来，。
关键词:LIDAR 数字高程模型测绘一、LIDAR的技术原理1、前言激光雷达技术是根据英文Light Detection And Ranging 的翻译而命名的专业术语,简称为LiDAR。
该技术可以实现空间三维坐标的同步、快速、精确地获取，并根据实时摄影的数码像片，通过计算机重构来实现大型实体或场景目标的3D数据模型，再现客观事物的实时的、真实的形态特性，为快速获取空间信息提供了简单有效手段。
因此被有些专家称为，继GPS以来在测绘领域的又一个技术革命.根据载体的不同,LiDAR技术主要分地面三维激光扫描技术和机载激光雷达扫描技术两大类，目前这两类系统在国内外都得到了成功的运用.顾名思义,地面三维激光扫描系统的空间载体是地面，类似于传统的地面近景摄影测量。
它将激光扫描仪直接与数码相机、GPS相结合，对目标物进行扫描成像，获取激光反射回波数据和目标表面影像，并在软件支持下构建三维数字模型和纹理的精确贴加，从而达到目标物快速、有效、精确的三维立体建模。
经过改装,地面三维激光扫描系统不但可以安置在固定设备上，也可以装载在运动的汽车上，进行连续的三维场景和目标形态的空间数据采集。
机载激光雷达系统则是一款高速度、高性能、长距离的航空测量设备，该系统由激光测高仪、GPS定位装置、IMU(Inertial Measurement Unit，惯性制导仪）和高分辨率数码照相机组成，实现对目标物的同步测量。
测量数据通过特定方程解算处理，生成高密度的三维激光点云数值，为地形信息的提取提供精确的数据源。
机载激光雷达在地形测绘中的应用研究
机载激光雷达在地形测绘中的应用研究摘要：机载激光雷达（(LIDAR-Light Detection and Ranging）技术是一种高精度、高分辨率的地形测绘工具，已经广泛应用于地理信息系统、地质勘探、城市规划和环境监测等领域。
本论文旨在系统地探讨机载激光雷达技术在地形测绘中的应用，包括原理、数据采集、数据处理以及在各个领域的具体应用案例。
关键词：机载激光雷达；地形；测绘；应用1引言地形测绘是地理信息科学中的一个重要分支，对于土地规划、自然资源管理和灾害预测等具有关键性作用。
本论文旨在深入研究机载激光雷达技术在地形测绘中的应用，分析其优势和局限性，为相关领域的研究和应用提供参考。
2机载激光雷达技术原理2.1 原理概述机载激光雷达利用激光束测量地表特征，通过测量激光脉冲的飞行时间来计算地形高程。
该技术基于激光测距原理，即激光束在大气中以光速传播，当遇到地表或其他目标时，部分光会被反射回来。
通过测量激光脉冲的往返时间，可以计算出激光束与目标之间的距离。
2.2 传感器组成机载激光雷达系统通常由激光发射器、接收器、全球定位系统（GPS）和惯性导航系统（INS）组成。
激光发射器负责发射激光束，而接收器则接收反射回来的光信号。
GPS用于提供飞机的位置信息，而INS则提供飞机的姿态和运动信息。
这些组件共同工作，实现对地表特征的高精度测量。
2.3 数据采集原理机载激光雷达的数据采集过程包括激光束的发射、反射和接收。
首先，激光发射器发射一束脉冲激光，该激光束以高速传播，并在遇到地表或其他目标时被反射回来。
接收器接收反射回来的光信号，并测量激光脉冲的飞行时间。
根据光速和飞行时间，可以计算出激光束与目标之间的距离。
通过在飞机上安装GPS和INS，可以获取飞机的位置、姿态和运动信息，将这些信息与激光距离数据结合起来，可以生成地形高程数据。
这些数据可以用于制图、地形建模和土地资源管理等应用领域。
3机载激光雷达在地理信息系统中的应用3.1 土地规划机载激光雷达在地理信息系统中的应用在土地规划方面具有巨大潜力。

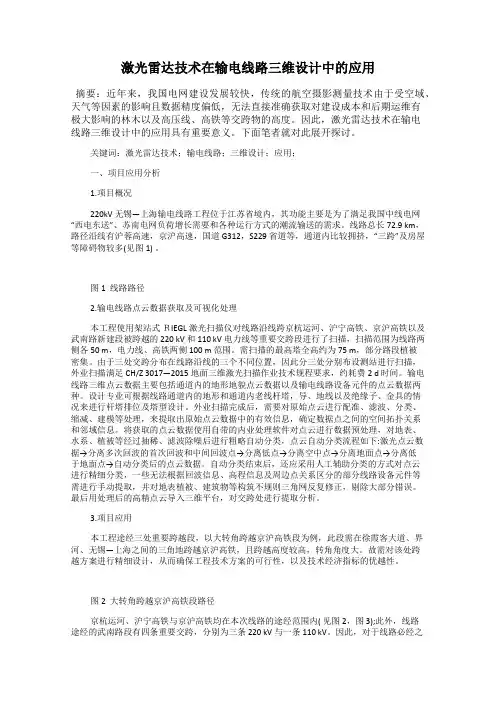

激光雷达技术在输电线路三维设计中的应用
激光雷达技术在输电线路三维设计中的应用摘要：近年来，我国电网建设发展较快，传统的航空摄影测量技术由于受空域、天气等因素的影响且数据精度偏低，无法直接准确获取对建设成本和后期运维有极大影响的林木以及高压线、高铁等交跨物的高度。
因此，激光雷达技术在输电线路三维设计中的应用具有重要意义。
下面笔者就对此展开探讨。
关键词：激光雷达技术；输电线路；三维设计；应用；一、项目应用分析1.项目概况220kV 无锡—上海输电线路工程位于江苏省境内，其功能主要是为了满足我国中线电网“西电东送”、苏南电网负荷增长需要和各种运行方式的潮流输送的需求。
线路总长72.9 km，路径沿线有沪蓉高速，京沪高速，国道G312，S229 省道等，通道内比较拥挤，“三跨”及房屋等障碍物较多(见图1) 。
图1 线路路径2.输电线路点云数据获取及可视化处理本工程使用架站式ＲIEGL 激光扫描仪对线路沿线跨京杭运河、沪宁高铁、京沪高铁以及武南路新建段被跨越的 220 kV 和110 kV 电力线等重要交跨段进行了扫描，扫描范围为线路两侧各50 m，电力线、高铁两侧 100 m 范围。
需扫描的最高塔全高约为75 m，部分路段植被密集。
由于三处交跨分布在线路沿线的三个不同位置，因此分三处分别布设测站进行扫描，外业扫描满足CH/Z 3017—2015 地面三维激光扫描作业技术规程要求，约耗费2 d 时间。
输电线路三维点云数据主要包括通道内的地形地貌点云数据以及输电线路设备元件的点云数据两种。
设计专业可根据线路通道内的地形和通道内老线杆塔，导、地线以及绝缘子、金具的情况来进行杆塔排位及塔型设计。
外业扫描完成后，需要对原始点云进行配准、滤波、分类、缩减、建模等处理，来提取出原始点云数据中的有效信息，确定数据点之间的空间拓扑关系和邻域信息。
将获取的点云数据使用自带的内业处理软件对点云进行数据预处理，对地表、水系、植被等经过抽稀、滤波除噪后进行粗略自动分类，点云自动分类流程如下:激光点云数据→分离多次回波的首次回波和中间回波点→分离低点→分离空中点→分离地面点→分离低于地面点→自动分类后的点云数据。
LIDAR的技术原理以及在测绘中的应用
LIDAR的技术原理以及在测绘中的应用作者：陈亚仙来源：《华夏地理中文版》2015年第11期摘要：LIDAR是一种集激光、全球定位系统（GPS）和惯性导航系统（INS）三种新技术于一身的系统，可以根据得到的高精度、高密度的三维坐标数据来还原目标物的三维立体模型。
该技术目前主要运用于基础测绘DEM、DOM、DLG生产、精密工程测量、数字城市建设等多个领域，文章主要是介绍了LIDAR的技术原理和在测绘的应用。
关键词：LIDAR；技术原理；测绘；应用一、LIDAR的技术原理（一）系统原理。
LIDAR，激光雷达技术。
该技术可以通过三维坐标数据和实时摄影的数码影片，对实体或是场景进行3D模型的还原，使事物呈现出真实的形态。
以载体为依据，LIDAR技术可以分为两大类，分别是地面三维激光扫描技术和机载激光雷达扫描技术。
地面三维激光扫描技术的载体是地面，与传统的地面近景摄影测量相似，是通过激光扫描仪、数码相机和GPS，对目标物进行扫描，以获得激光反射回波数据和目标表面影像，然后利用相关软件，构件三维数字模型，并将目标表面影响贴加到模型表面，使目标物更加的精确。
对地面三维激光扫描系统进行改装之后，即可在固定设备上使用，同时也可以安装在汽车上，对行程中的场景和空间进行数据采集。
机载激光雷达系统是一款由激光测高仪、GPS定位装置、IMU（惯性制导仪）和高分辨率数码照相机组成的航空测量设备，具有高速度、长距离、高性能的优点，可以对目标物进行同步测量。
数据处理方式是利用特定的方程进行计算，最终产生的高密度的三维激光点云数值作为提取地形信息的数据源。
（二）测量原理。
相较于普通光波，激光的方向性、单色性、相干性都比较好，并且受到大气环境太阳光线的影响较小，激光测距的数据更为准确。
激光射到一个物体的表面反射回去的回波信号被系统接收器接收之后，仪器会计算出从激光射出到接收的时间，记为t，计算激光器到反射物的距离的公式为：距离（d）=光速（c）×时间（t）/2。
三维激光扫描技术在隧道断面测量中的应用
三维激光扫描技术在隧道断面测量中的应用摘要：地下铁道工程特别是地铁隧道工程因隧道净空一般自身较小，施工地质环境与工艺复杂，特别是采用盾构法施工时，管片间错台错缝变化相对量较大，隧道后期徐变时间长且不可控与逆转，故在贯通后与运营期须进行比公路与铁路隧道更高密度的断面与特征点测量检查，以期保证行车与建筑限界不相互冲突。
随着科技发展，工程建设规模的日渐庞大，三维激光扫描技术逐渐进入地铁隧道检测中。
关键词：三维激光扫描；隧道断面测量各类型隧道工程项目竣工前都必须对项目所建隧道工程进行检查，其中最基本的一条即对隧道断面进行检测（部分顶管法施工除外），以检核其净空尺寸是否满足设计和使用功能要求。
地下铁道工程特别是地铁隧道工程因隧道净空一般自身较小，施工地质环境与工艺复杂，特别是采用盾构法施工时，管片间错台错缝变化相对量较大，隧道后期徐变时间长且不可控与逆转，故在贯通后与运营期须进行比公路与铁路隧道更高密度的断面与特征点测量检查，以期保证行车与建筑限界不相互冲突。
随着科技发展，工程建设规模的日渐庞大，三维激光扫描技术逐渐进入地铁隧道检测中。
本文仅描述三维激光扫描技术在地铁隧道贯通后在隧道断面测量中的这一功能应用，其他不作发散。
工程作业环境介绍：我司监理的某地铁工程某盾构区间贯通已有一年多，经壁后多次注浆加固和堵漏、隧道徐变自稳、隧道管片清洗后，拟准备验收移交，在此之前需再次对隧道净空断面进行测量检查。
车站内后续为移交做准备而布设的控制点已经多方测量，经检查隧道两端车站稳定，隧道贯通后洞内改建的控制点稳定，施工单位已用全站仪采集了设计单位要求测量的断面特征部位数据，第三方测量单位采用美国FARO Focus 3D三维激光扫描仪进行测量检查复核。
一、三维激光扫描技术简介三维激光扫描技术是激光扫描仪通过发射高频激光脉冲，测量每个激光脉冲从发出经被测物体表面返回仪器所需的时间差来计算距离S，以仪器中心为坐标原点，同步测量每个激光脉冲横向角度值α及纵向角度观测值β，获得激光采样点的坐标：图1扫描点位坐标计算原理图与传统的断面检测技术进行比较分析，三维激光扫描检测本身优势相对较为明显。
激光雷达测绘技术在工程测绘中的运用
激光雷达测绘技术在工程测绘中的运用摘要：激光雷达测绘技术可以高精度、全要素、多维度的迅速的获取地物信息，应用越来越广泛。
随着工程技术的发展和工程建设的要求越来越高，BIM三维协同设计、三维实景建模、文物保护、矿山测绘、沉降监测等都对测绘数据提出了密度、维度、精度等方面更高的要求，激光雷达测绘技术的应用正逢其时。
本文通过阐释工程测绘和激光雷达测绘技术，分析了激光雷达测绘技术的基本原理，重点对激光雷达测绘技术在工程测绘中的实际应用进行研究。
关键词：工程测绘；测绘技术；激光雷达随着工程技术的发展和进步，工程测绘中逐渐应用各种先进科技，而激光雷达测绘技术也包含在内。
在工程测绘中应用激光雷达测绘技术有较大优势，其大大的提升了工程测绘的工作水平和工作效率。
与传统的测绘技术相比，激光雷达测绘技术有较高的准确性及精度，能够对工程测绘的效率有效提升，由于激光雷达测绘技术在我国的应用较晚，在处理数据方面仍不够成熟，因此还应通过深入研究，适当进行改进并完善，促使我国工程测绘行业得到有效发展。
1激光雷达测绘技术的简介1.1激光雷达测绘技术测绘主要是指以电子通讯技术、计算机技术等先进技术为前提，以GPS、GIS、RS为核心，利用测量获得被测对象的位置信息和图形信息，通过计算、处理以及搜集数据，为加强工程建设的管理与规划奠定坚实的基础。
激光雷达测量技术是最初由欧美发达国家发展起来并投入商业化应用的一门新兴技术，在三维空间信息的实时获取方面取得了重大突破，为获取高时空分辩率的地球空间信息提供了一种全新的技术手段，是当今测量业界先进的测绘技术。
激光雷达测绘技术，又称为LIDAR，运用电磁波将信号发送给被测位置，通过将以往发送的信号和接收的信号作对比的过程，将被测对象的高度、宽度、距离以及物体处于静止或者运动的状况进行准确的计算，进而达到勘测和跟踪被测对象的目的。
激光雷达测绘技术可以在同一时间获得三维的空间坐标，使其能够达到同步进行的效果，利用RealWorks、Pointools、3dsMax等点云处理、建模软件实现一套完善的数字模型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机载三维激光雷达(LIDAR)扫描测量技术
在长输管道测量中的应用
摘要：本文论述了机载三维激光雷达扫描测量技术在长输管道测量中的应用，并结合实际论述了该技术的方法和特点，该方法在管道测量中充分体现了其高精度、高密度、高效率、产品丰富等特点，为今后该技术在长输管道勘察设计中的
应用提供了有力的技术支持。
关键词：机载激光雷达；激光点云；正射影响；数字高程模型
1机载LIDAR技术简介
机载三维激光雷达扫描测量(以下简称机载LIDAR- Light Detection and Ranger)技术是继GPS以来在测绘遥感领域的又一场技术革命。
LIDAR是一种集激光、全球定位系统(GPS)和惯性导航系统(INS)三种技术与一身的系统，用于获得
数据并生成精确的DEM。
机载激光扫描可以获取更小的目标信息，如高压线，可
以穿透植被等覆盖物获得地面点数据，而且可实时得到地表大范围内目标点的三
维坐标，同时它也是目前唯一能测定森林覆盖地区地面高程的可行技术，可以快速、低成本、高精度地获取三维地形地貌、航空数码影像及其它方面的海量信息。
特别是对长输管网工程地处山区密林、植被茂密、无人进入的区域，传统的测量
技术无法满足工期的要求，而且人员进入测区非常困难，因此，本项目的测绘工作，采用了机载三维激光雷达扫描测量。
2技术内容
2.1获取数据的方法和原理
机载激光雷达测量系统设备主要包括三大部件：机载激光扫描仪、航空数码
相机、定向定位系统POS(包括全球定位系统GPS和惯性导航仪IMU)。
其中机载
激光扫描仪部件采集三维激光点云数据，测量地形同时记录回波强度及波形；航
空数码相机部件拍摄采集航空影像数据；定向定位系统POS部件测量设备在每一瞬间的空间位置与姿态，由GPS确定空间位置，由IMU测量仰俯角、侧滚角和航向角数据。
激光雷达工作原理
图
LIDAR系统包括一个单束窄带激光器和一个接收系统。
激光器产生并发射一束光脉冲，打在物体上并反射回来，最终被接收器所接收。
接收器准确地测量光脉冲从发射到被反射回的传播时间。
因为光脉冲以光速传播，所以接收器总会在下一个脉冲发出之前收到前一个被反射回的脉冲。
鉴于光速是已知的，传播时间即可被转换为对距离的测量。
结合激光器的高度，激光扫描角度，从GPS得到的激光器的位置和从INS(Inertial Navigation System，即惯性导航系统)得到的激光发射方向，就可以准确地计算出每一个地面光斑的坐标X，Y，Z。
激光束发射的频率可以从每秒几个脉冲到每秒几万个脉冲。
2.2获取数据的特点
机载LIDAR发射激光脉冲打在地面上返回并被接收所获取的密集的地面离散测量点，因呈星云状密集分布，所以形象地称为激光点云。
激光点云数据不仅仅
包含X、Y、Z坐标信息，还包括反射强度等其它多种信息，高密度的激光点云数
据能精确反映地形地貌细节。
直接获取高密度激光点云的能力是LIDAR区别于传
统航空测量的最大特点。
1）三维激光点云：LIDAR技术直接获取的三维点数据是生成数字高程模型（DEM）的基础。
粗分类的点云可制作DEM，细分类的点云可用于地物识别、采集
和建立三维模型等。
2）正射影像（DOM）：正射影像包含丰富的地类地物信息，叠加线划要素可
制作影像地图，叠加DEM可制作电子沙盘。
3）数字高程模型（DEM）：通过获取的激光点云生成DEM。
由于激光光束可
穿透茂密的植被直达地面，因此，通过LIDAR所获取的数据制作生成的DEM更接
近真实的地表，同时具备激光测距高精度的特性。
4）数字线划图（DLG）：利用正射影像（DOM）、数字高程模型（DEM）和激
光点云分类数据可在室内进行大部分地形、地物地类数据的数字成图工作，只进
行部分的外业调绘，省去了测量人员大量的外业工作。
由于LIDAR具有较强的穿透能力，对于像本项目天然气管线所经过的高密度
植被覆盖地区，激光良好的单向性使之能从狭小的缝隙穿过，到达地表，从而能
够获取到更多的地形表面数据，为勘察设计提供更准确翔实的测量资料。
3技术创新
LIDAR获取了航片高精度的POS辅助定位信息，空三加密不需要布设大量的
外业像控点，省去了很多地面测控工作，而且LIDAR技术的数据处理自动化程度高。
LIDAR可以获取小于影像分辨率的目标信息，如高压线等，能轻松获取无特
征纹理地区的DEM和DOM数据，从而制作生成沙漠、雪山、森林、大面积水域、
沿海滩涂等特殊地形的DEM、DOM和DLG产品，更好的满足工程规划设计的需要。
4经济效益分析
机载LIDAR测量与传统航空摄影测量比较的优势：
4.1传统航空摄影测量工期方面与技术特点
1）等候飞行时间长。
飞行高度较高，对天气要求高，尤其春夏两季适合飞行天气更少，全年有效飞行利用率10%-20%。
2）野外工作时间长。
需布测像控点；密林地区调绘工作量大，云层遮盖处实测工作量大。
3）出线划图时间长。
成图方法复杂，效率低，需专门软件处理，必须建立立体像对及空三加密。
4）被动式测量，获取细小物体能力弱。
5）立体相对密集匹配DTM，很难获取真实地表信息，精度低。
6）数据处理人工干预多，速度慢，效率低。
4.2机载LIDAR测量工期方面与技术特点
1）等候飞行时间短。
飞行高度低，对天气要求相对较小，理论上可全天候24小时作业。
2）野外工作时间短。
无需布测像控点，调绘工作量相对较小，是传统航测调绘的20%-30%。
3）出线划图时间短。
成图方法简单，自动化程度高，无需构建立体像对，只需在CAD平台下进行出图，自动化程度高，作业效率大大加强。
4）主动式测量，受天气影响较小，获取细小物体能力强。
5）激光脉冲作业，穿透能力强，可快速获取包括植被以下真实地表信息。
6）数据处理自动化程度高，人工干预少，速度快。
综上所述，机载激光LIDAR技术是一种主动式测量的技术，具有高效生产DEM的优势，所以在生成等高线、高程点等具有高程信息的地形信息时具有更高
的效率，此项技术的运用势必产生高的经济效益和社会效益。
5认识与建议
机载激光雷达测量技术具有较大的发展空间和潜力，机载激光雷达系统以其高精度、高密度、高效率、产品丰富等特点在油气管道勘测中得到较好的应用和更广泛的关注，机载激光雷达测量技术在该项目勘测中的成功应用，必将为今后此技术在长输管道勘察设计中的应用提供很好的技术支持和研究。
参考文献
[1]数字航天摄影测量控制测量规范（GB/T 40766-2021）
[2]1:500、1：1000、1：2000地形图航空摄影测量内业规范（GB 7930-2008)
1。
